背光模组的构造原理及应用背光模组（Backlight Module），是一种广泛应用于液晶显示器（LCD）中的光源装置，其主要作用是提供均匀的背景光亮度，以使LCD显示更加清晰和易读。
背光模组的构造原理与应用十分重要，本文将对其进行详细阐述。
一、背光模组的构造原理1. 光源：背光模组的核心部件是光源，常见的光源有冷阴极灯（CCFL，Cold Cathode Fluorescent Lamp）和发光二极管（LED，Light Emitting Diode）。
CCFL是一种成熟的背光技术，其由外界电压激发汞蒸气发出紫外线，再经过荧光粉的转换，发出可见光。
而LED背光模组采用发光二极管作为光源，其工作原理是通过直接电流驱动，使LED产生可见光。
LED背光模组在节能、环保、厚度等方面具有明显优势，因此逐渐取代了CCFL背光模组。
2. 光导板：背光模组的光源辐射出来的光线不是均匀的，为了达到均匀的背光效果，需要光导板来进行光线的引导和分布。
光导板一般由有机玻璃或聚碳酸酯等材料制成，表面通常带有微结构（如棱镜、凹凸等），以增加光线的散射和扩散效果。
光源发出的光线经过光导板的引导和折射，均匀地分布到整个LCD显示区域。
3. 反射板：反射板位于光导板的底部，其主要作用是将光线从导光板底部反射回到导光板中，以提高光线的利用率。
反射板常使用高反射率的材料制成，如铝板或白色增白剂等。

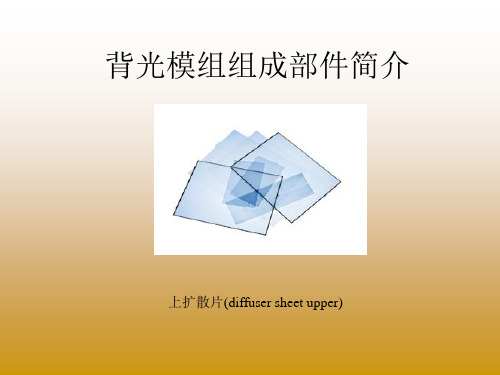

4. 均光膜：均光膜一般位于反射板和液晶面板之间，用于进一步均匀光线。
均光膜通常由多层高透明度材料叠加而成，其表面也经过微结构处理，以增加光线的散射和扩散效果。
5. 目前，除了LED背光模组外，还有一种新型的背光模组技术，即直下式背光模组（BLU，Bottom Light Unit）。
直下式背光模组通过将光源直接放置在液晶显示器的底部，而不是侧面，以提供更加均匀的背光效果。
这种背光模组在大尺寸液晶显示器中得到广泛应用，如电视机、电脑显示器等。
LED背光模组的结构的发展LED背光模组是一种将发光二极管(LED)用于背光显示装置中的技术。
它逐渐取代了传统的冷阴极荧光灯(CCF)背光模组，成为各种显示器和照明设备的首选。
随着技术的不断发展，LED背光模组的结构也在不断创新与演变。
本文将对LED背光模组的结构发展进行详细介绍。
传统的LED背光模组结构主要分为侧发光结构和直下式结构。
侧发光结构是将LED装配在显示面板的边缘，通过导光板的导光作用，将光线均匀地分布到整个显示面板。
直下式结构是将LED模组直接安装在显示面板的背面，光线经过反射板的反射后达到整个显示面板。
然而，这些传统的结构存在一些问题。
侧发光结构在光线扩散和均匀性方面存在一定的局限性。
而直下式结构由于热量无法有效散发，会导致LED的寿命和亮度下降。
因此，为了解决这些问题，LED背光模组的结构经历了一系列的创新。
第一个重要的创新是悬浮结构。
这种结构将LED模组悬浮在显示面板的背面，通过光学透镜等器件将光线聚焦到显示面板上。
这种结构可以提高光线的利用率，并且能够有效降低热量。
悬浮结构还可以实现多区域亮度调节，提高显示效果。
第二个重要的创新是边缘型背光模组。
这种结构将LED模组安装在显示面板的边缘，通过导光板和反射器件将光线传输到整个显示面板上。
边缘型背光模组具有很好的均匀性和薄型化效果，适用于超薄显示器和液晶电视。
第三个重要的创新是直下式全局调光背光模组。
这种结构在直下式结构的基础上，引入了局部调光技术。
通过将背光模组划分为多个独立的区域，并在每个区域内添加光探测器和电路控制芯片，实现对不同区域的背光强度和亮度的精确控制。
这种结构可以提高显示效果，降低能耗，实现更高的对比度和更真实的色彩效果。
此外，还有一些其他的创新，如使用纳米材料，增加亮度和色彩饱和度；采用柔性基板，实现弯曲或可折叠的显示器；引入无影线技术，减少反射和折射等。
综上所述，随着技术的不断创新，LED背光模组的结构不断发展。
背光模组1. 介绍背光模组是一种集成了背光光源的电子设备部件。
它通常被应用在各种显示设备中，如液晶显示屏、电子墨水屏以及键盘等。
通过在显示区域后方添加背光光源，背光模组可以提供足够的光亮度，使得显示内容在各种环境下都能够清晰可见。
2. 背光模组的构成一个典型的背光模组由以下几个主要组件构成：2.1 光源背光模组的核心组件是光源。
常用的光源有冷阴极灯（CCFL）和发光二极管（LED）两种。
由于LED具有更高的能效和寿命，目前LED背光模组已经成为主流。
LED光源可以分为白色LED和RGB LED两类，白色LED适用于单色显示，而RGB LED则可以实现多种颜色组合。
2.2 光导板光导板是背光模组中的关键部件之一，它负责将光源发出的光线均匀地传导到显示区域。
常见的光导板材料有聚碳酸酯（PC）和聚甲基丙烯酸甲酯（PMMA）等。
光导板通常具有特殊的结构设计，如微结构化的表面和侧边的反射镜，以提高光的传导效率。
2.3 压光板压光板位于光导板和显示面板之间，其主要作用是在光导板的底部产生均匀的压力，确保光线能够均匀地穿透显示面板。
压光板通常由亚克力材料制成，具有高透明度和良好的压光效果。
2.4 控制电路背光模组还需要一个控制电路来控制光源的亮暗程度。
控制电路通常由驱动芯片和电源组成，驱动芯片负责接收信号和控制LED的亮度，而电源则提供所需的电力。
3. 背光模组的应用背光模组广泛应用于各种显示设备中，下面是几个常见的应用领域：3.1 液晶显示屏背光模组是液晶显示屏的重要组成部分。
通过控制背光的亮度，可以提高液晶显示屏的对比度、色彩鲜艳度和可视角度范围，从而得到更好的视觉效果。
3.2 电子墨水屏电子墨水屏是一种利用电场改变颜色的显示技术，背光模组被用来提供显示内容所需的背光。
由于电子墨水屏本身没有自发光能力，背光模组在其上方提供适量的光线，使得显示内容能够清晰可见。
3.3 键盘背光模组还广泛应用于键盘上，通过在键盘背后设置背光模组，可以在暗光环境下提供足够的光线，使得用户可以清楚地看到键盘上的按键。
背光模组的构造原理及应用1. 背光模组的基本构造原理背光模组是一种透明的光源装置，广泛应用于电子产品中，如手机、电视、平板电脑等。
它的作用是提供背光，使显示器的内容能够清晰可见。
背光模组由多个组成部分构成，包括光源、导光板、衬底、透光膜和反射膜等。
1.1 光源背光模组的光源通常采用发光二极管（LED）技术。
LED具有高效、长寿命、低能耗的特点，因此成为了背光模组中最常用的光源。
1.2 导光板导光板是背光模组中的重要组成部分，其作用是将光源发出的光线均匀地分布到整个显示区域。
导光板通常采用有机玻璃材质，表面还有一层导光膜进行增光和分散光线的作用。
1.3 衬底衬底是背光模组的基座，用来支撑其他组件和提供背景支撑。
常用的材质有塑料和金属。
1.4 透光膜和反射膜透光膜和反射膜用于提高背光模组的发光效果。
透光膜用于提高光传输效率，而反射膜则用于增强光的反射效果，减少能量损失。
2. 背光模组的应用领域背光模组在现代电子产品中得到广泛应用，它能够提供清晰亮丽的背光效果，提高用户体验和产品的可视性。
以下是几个常见的应用领域。
2.1 手机和平板电脑现代手机和平板电脑都采用了背光模组技术，使屏幕在任何光线条件下都能够清晰显示。
背光模组的亮度和颜色调节能力，使得手机和平板电脑在户外环境下仍然可以让用户轻松阅读和浏览内容。
2.2 电视和显示器电视和显示器是背光模组的主要应用领域之一。
通过背光模组的使用，电视和显示器能够提供更高的亮度和清晰度，以及更广的颜色范围。
这使得用户可以获得更逼真的图像和视频体验。
2.3 汽车显示屏如今，很多汽车在仪表盘、导航系统和后视镜上都采用了背光模组技术。
背光模组不仅提供了高亮度的背光效果，还能够减少眩光和增加对比度，提高驾驶员对信息的感知能力。
2.4 广告显示屏背光模组还被广泛应用于户外和室内广告显示屏。
其高亮度、均匀的光线分布和可调节的颜色效果，使得广告显示屏可以吸引更多的目光，提升广告效果。
