第二章恒定电流复习

第二章《恒定电流》知识点总结一、电流1、电流形成得条件:电荷得定向移动。

规定正电荷定向移动得方向为电流得方向。

2、电流强度I①定义式: 单位:安培(A)②微观表达式: 其中:n为自由电荷得体密度;q为自由电荷得电量;S为导体得横截面积;v为自由电荷定向移动得速度。

二、电源1、电源得作用:①电源相当于搬运工,把负电荷从电源正极搬到电源负极,使正极积累正电荷,负极积累负电荷;②电源使导体两端存在一定得电势差(电压);③电源使电路中有持续电流。

2、电动势E①物理意义:电动势就是描述电源把其她形式得能转化为电能本领得物理量。

②定义式:单位:伏特(V),其大小就是由电源本身决定得。

③电动势E与电势差U得区别:电动势,非静电力做功,其她形式得能转化为电能;电势差,电场力做功,电势能转化为其她形式得能。

做多少功,就转化了多少能量。

三、欧姆定律1、电阻R①物理意义:导体对电流得阻碍作用。

②定义式: 单位:欧姆(Ω),其大小就是由导体本身决定得。

③决定式:,其中ρ为电阻率,反映材料得导电性能得物理量。

金属导体得电阻率随着温度得升高而增大;合金得电阻率随着温度得变化而变化不明显;半导体得电阻率随着温度得升高而减小。

2、欧姆定律注意:这就是一个实验规律,I、U、R三者之间并无决定关系。

3、伏安特性曲线I-U图像:图像越靠近U轴,导体得电阻越大。

①线性元件:I-U图像就是过原点O得直线。

如R1,R2等,并且R1<R2。

②非线性元件:I-U图像不就是过原点O得直线。

如A、B等四、串并联电路得特点P=P1+P2+P31、串联电路①定义:用电器首尾相连得电路。

②串联电路得特点;;;2、并联电路P=P1+P2+P3①定义:用电器并排相连得电路。

②并联电路得特点;;;五、焦耳定律1、电功W与电功率P电功,单位:焦耳(J);电功率,单位:瓦特(W)2、电热Q电热,单位:焦耳(J);热功率,单位:瓦特(W)其中:以上四式适用于任何电路,r为用电器得内阻。

第二章恒定电流§1、基本概念和定律一、电流、电阻和电阻定律1．电流：电荷的定向移动形成电流．（1）形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差．（2）电流强度：通过导体横截面的电量Q与通过这些电量所用的时间t的比值。

①I=Q/t；假设导体单位体积内有n个电子，电子定向移动的速率为V，则I=neSv；假若导体单位长度有N个电子，则I＝Nev．②表示电流的强弱，是标量．但有方向，规定正电荷定向移动的方向为电流的方向．③单位是：安、毫安、微安1A=103mA=106μA2．电阻、电阻定律（1）电阻:加在导体两端的电压与通过导体的电流强度的比值.R=U/I,导体的电阻是由导体本身的性质决定的,与U.I无关.(2)电阻定律:导体的电阻R与它的长度L成正比,与它的横截面积S成反比. R＝ρL/S(3)电阻率:电阻率ρ是反映材料导电性能的物理量，由材料决定,但受温度的影响．①电阻率在数值上等于这种材料制成的长为1m,横截面积为1m2的柱形导体的电阻.②单位是:Ω·m.3．半导体与超导体(1)半导体的导电特性介于导体与绝缘体之间,电阻率约为10－5Ω·m ～106Ω·m(2)半导体的应用:①热敏电阻:能够将温度的变化转成电信号,测量这种电信号,就可以知道温度的变化.②光敏电阻:光敏电阻在需要对光照有灵敏反应的自动控制设备中起到自动开关的作用.③晶体二极管、晶体三极管、电容等电子元件可连成集成电路.④半导体可制成半导体激光器、半导体太阳能电池等.（3）超导体①超导现象：某些物质在温度降到绝对零度附近时,电阻率突然降到几乎为零的现象.②转变温度(T C):材料由正常状态转变为超导状态的温度③应用:超导电磁铁、超导电机等二、部分电路欧姆定律1、导体中的电流I 跟导体两端的电压成正比，跟它的电阻R 成反比。

I=U/R2、适用于金属导电体、电解液导体，不适用于空气导体和某些半导体器件．3、导体的伏安特性曲线:研究部分电路欧姆定律时,常画成I ～U 或U ～I 图象,对于线性元件伏安特性曲线是直线,对于非线性元件,伏安特性曲线是非线性的.注意：①我们处理问题时，一般认为电阻为定值，不可由R=U/I 认为电阻R 随电压大而大，随电流大而小．②I 、U 、R 必须是对应关系．即I 是过电阻的电流，U 是电阻两端的电压．三、电功、电功率1．电功:电荷在电场中移动时,电场力做的功W ＝UIt ，电流做功的过程是电能转化为其它形式的能的过程.2．电功率:电流做功的快慢,即电流通过一段电路电能转化成其它形式能对电流做功的总功率,P=UI3．焦耳定律:电流通过一段只有电阻元件的电路时，在 t 时间内的热量Q=I 2Rt ． 纯电阻电路中W ＝UIt=U 2t/R=I 2Rt ，P=UI=U 2/R=I 2R非纯电阻电路W ＝UIt ，P=UI4．电功率与热功率之间的关系纯电阻电路中，电功率等于热功率，非纯电阻电路中，电功率只有一部分转化成热功率． 纯电阻电路：电路中只有电阻元件，如电熨斗、电炉子等．非纯电阻电路：电机、电风扇、电解槽等，其特点是电能只有一部分转化成内能． 规律方法1．电功、电功率的计算(1)用电器正常工作的条件：①用电器两端的实际电压等于其额定电压.②用电器中的实际电流等于其额定电流．③用电器的实际电功率等于其额定功率．由于以上三个条件中的任何一个得到满足时，其余两个条件必定满足，因此它们是用电器正常工作的等效条件．灵活选用等效条件，往往能够简化解题过程．(2)用电器接入电路时：①纯电阻用电器接入电路中，若无特别说明，应认为其电阻不变．②用电器实际功率超过其额定功率时,认为它将被烧毁.§2、 串并联电路一、串联电路①电路中各处电流相同．I=I 1=I 2=I 3=……②串联电路两端的电压等于各电阻两端电压之和.U=U 1+U 2+U 3……③串联电路的总电阻等于各个导体的电阻之和，即R=R 1＋R 2＋…＋R n ④串联电路中各个电阻两端的电压跟它的阻值成正比，即1212n n U U U I R R R === ⑤串联电路中各个电阻消耗的功率跟它的阻值成正比，即21212n n P P P I R R R === 二、并联电路①并联电路中各支路两端的电压相同．U=U 1=U 2=U 3……②并联电路子路中的电流等于各支路的电流之和I=I 1＋I 2＋I 3=……③并联电路总电阻的倒数等于各个导体的电阻的倒数之和。

第二章、恒定电流知识点一、导体中的电场和电流1. 导线中的电场⑴形成因素：是由电源、导线等电路元件所积累的电荷共同形成的。

⑵方向：导线与电源连通后，导线内很快形成了沿导线方向的恒定电场。

⑶性质：导线中恒定电场的性质与静电场的性质不同。

恒定电场：导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的。

尽管导线中的电荷在运动，但有的流走，另外的又来补充，所以电荷的分布是稳定的，电场的分布也不会随时间变化。

这种由稳定分布的电荷所产生的稳定电场称为恒定电场。

2. 电流⑴导体形成电流的条件：①要有自由电荷②导体两端形成电压。

⑵电流定义：通过导体横截面的电量跟这些电荷量所用时间的比值叫电流。

公式：⑶电流是标量但有方向，规定正电荷定向移动的方向为电流的方向（或与负电荷定向移动的方向相反）。

单位：A， 1A=103 mA=106μA恒定电流：大小方向不随时间的变化而变化的电流.我们生活中能使电器正常的电流就是恒定电流；⑷电流微观表达式:I=nqvs，n是单位体积内的自由电荷数，q是每个自由电荷电荷量，s是导体的横截面积，v是自由电荷的定向移动速率。

（适用于金属导体）说明：导体中三种速率（定向移动速率非常小约10-5m/s，无规律的热运动速率较大约105 m/s，电场传播速率非常大为光速例如电路合上电键远处的电灯同时亮）例1．某电解池中，若在 2 s内各有×1019个二价正离子和×1019个一价负离子通过某截面，那么通过这个截面的电流是( )．A．O B． A C． A D． A解析：电荷的定向移动形成电流，但“+”“一”电荷同时向相反方向定向移动时，通过某截面的电量应是两者绝对值的和。

故由题意可知，电流由正、负离子定向运动形成，则在 2 s 内通过截面的总电量应为：q=×10-19×2××1019C+×10-19×1××1019C=。

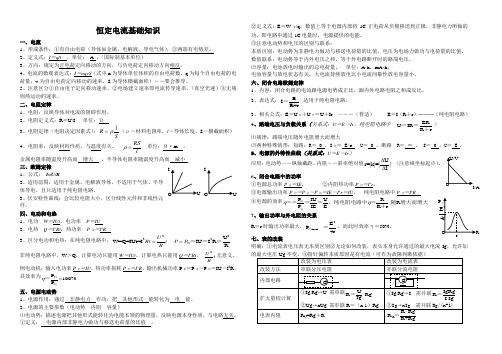

恒定电流基础知识一、电流1、形成条件：①有自由电荷（导体如金属、电解液、导电气体），②两端有电势差。

2、定义式：I ＝q/t 。

单位： A ，（国际制基本单位）3、方向：规定为正电荷定向移动的方向，与负电荷定向移动方向相反。

4、电流的微观表达式：I ＝nqvS （式中n 为导体单位体积的自由电荷数，q 为每个自由电荷的电荷量，v 为自由电荷定向移动的速率，S 为导体横截面积）――要会推导。

5、注意区分①自由电子定向移动速率，②电场建立速率即电流传导速率，（真空光速）③无规则热运动的速率。

二、电阻定律1、电阻：反映导体对电流的阻碍作用。

2、电阻定义式：R ＝U/I 单位：Ω3、电阻定律（电阻决定因素式）：lR Sρ=（ρ－材料电阻率，l －导体长度、S －横截面积） 4、电阻率：反映材料性质，与温度有关。

RSlρ= 单位：Ω·m 。

金属电阻率随温度升高而 增大 ，半导体电阻率随温度升高而 减小 三、欧姆定律 1、公式： I=U/R2、适用范围：适用于金属、电解液导体，不适用于气体、半导体导电。

且只适用于纯电阻电路。

3、伏安特性曲线：会比较电阻大小，区分线性元件和非线性元件。

四、电功和电热1、电功 W ＝IUt ，电功率 P ＝IU2、电热 Q ＝I 2Rt ，热功率 P 热＝I 2R3、区分电功和电热：在纯电阻电路中，2222UW=Q=IUt=I .IU I R RURt t P P R==热＝＝＝ 非纯电阻电路中，W ＞Q ，计算电功只能用W ＝IUt ，计算电热只能用Q ＝I 2Rt ， 2U t R无意义。

例电动机：输入电功率P 电＝IU ，热功率损耗P 热＝I 2R ，输出机械功率P 机＝P 电－P 热＝IU －I 2R 。

其效率为P 100%P η⨯机电＝五、电源电动势1、电源作用：通过 非静电力 作功，把 其他形式 能转化为 电 能。

2、电源的主要参数（电动势 内阻 容量） ⑴电动势：描述电源把其他形式能转化为电能本领的物理量，反映电源本身性质，与电路无关。

一、单选题1、某同学设计了一个转向灯电路（题15图），其中L 为指示灯，L 1、L 2分别为左、右转向灯，S 为单刀双掷开关，E 为电源.当S 置于位置1时，以下判断正确的是（ ）A ．L 的功率小于额定功率B ．L 1亮，其功率等于额定功率C ．L 2亮，其功率等于额定功率D ．含L 支路的总功率较另一支路的大2、电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是（ ）A ．电压表和电流表读数都增大B ．电压表和电流表读数都减小C ．电压表读数增大，电流表读数减小D ．电压表读数减小，电流表读数增大二、双选题3、．如图所示电路，开关K 原来是闭合的。

当R 1、R 2的滑片刚好处于各自的中点位置时，悬在空气平板电容器C 两水平板间的带电尘埃P 恰好处于静止状态。

要使尘埃P 加速向上运动的方法是（ ）A.把R 1的滑片向上移动B.把R 2的滑片向上移动C.把R 2的滑片向下移动D.把开关K 断开4、一个T 型电路如图所示，电路中的电110R =Ω，23120,40R R =Ω=Ω。

另有一测试电源，电动势为100V ，电源内阻忽略不计。

则（ ）A.当cd 端短路时，ab 之间的等效电阻是40ΩB. 当ab 端短路时，cd 之间的等效电阻是40ΩC. 当ab 两端接通测试电源时， cd 两端的电压为80 VD. 当cd 两端接通测试电源时， ab 两端的电压为80V三、实验题5．“测定金属的电阻率”实验（1）“测定金属的电阻率”实验中，以下操作中错误的是()A．用米尺测量金属丝的全长三次，算出其平均值B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C．用伏安法测电阻时采用电流表内接线路，多次测量后算出平均值D．实验中保持金属丝的温度不变（2）．某同学在测定某金属丝电阻率实验。

下表中是他测量通过该金属丝的电流及两端电压的实验数据，实验中他用20分度的游标卡尺测量了该金属丝的长度，还用螺旋测微器测其直径，结果如图所示。

高二物理第二章恒定电流复习要点一、电流：电荷的定向移动行成电流。

1、产生电流的条件： 1自由电荷; 2电场;2、电流是标量，但有方向：我们规定：正电荷定向移动的方向是电流的方向;注：在电源外部，电流从电源的正极流向负极;在电源的内部，电流从负极流向正极;3、电流的大小：通过导体横截面的电荷量Q跟通过这些电量所用时间t的比值叫电流I表示;1数学表达式：I=Q/t;2电流的国际单位：安培A;3常用单位：毫安mA、微安uA;41A=103mA=106uA二、欧姆定律：导体中的电流跟导体两端的电压U成正比，跟导体的电阻R成反比;1、定义式：I=U/R;2、推论：R=U/I;3、电阻的国际单位时欧姆，用Ω表示;1kΩ=103Ω,1MΩ=106Ω; 4、伏安特性曲线：三、闭合电路：由电源、导线、用电器、电键组成;1、电动势：电源的电动势等于电源没接入电路时两极间的电压;用E表示;2、外电路：电源外部的电路叫外电路;外电路的电阻叫外电阻;用R表示;其两端电压叫外电压;3、内电路：电源内部的电路叫内电阻，内点路的电阻叫内电阻;用r表示;其两端电压叫内电压;如：发电机的线圈、干电池内的溶液是内电路，其电阻是内电阻;4、电源的电动势等于内、外电压之和;E=U内+U外;U外=RI;E=R+rI四、闭合电路的欧姆定律：闭合电路里的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比;1、数学表达式：I=E/R+r2、当外电路断开时，外电阻无穷大，电源电动势等于路端电压;就是电源电动势的定义;3、当外电阻为零短路时，因内阻很小，电流很大，会烧坏电路;五、半导体：导电能力在导体和绝缘体之间;半导体的电阻随温升越高而减小;六：导体的电阻随温度的升高而升高，当温度降低到某一值时电阻消失，成为超导。

1.正确理解物理基本概念，熟练掌握物理基本规律基本概念和基本规律是学习物理的基础，首先必须很好地掌握基本概念和规律。

必须做到如下几点：1每个概念和规律是怎样引出来的?2定义、公式、单位或注意事项各是什么?3其物理意义或适用条件是什么?4与有关物理概念、规律的区别和联系是什么?5这些概念和规律在高中物理中的地位和作用是什么?6适度训练。

第一节 基本概念和定律一、复习目标1．掌握电流、电阻、电功、电热、电功率等基本概念； 2．掌握部分电路欧姆定律、电阻定律3．知道电阻率与温度的关系，了解半导体及其应用，超导及其应用二、难点剖析1.电流电流的定义式：tqI = 决定式：I ＝R U电流的 微观表达式I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。

2.电阻定律导体的电阻R 跟它的长度l 成正比，跟它的横截面积S 成反比。

sl R ρ=（1）ρ是反映材料导电性能的物理量，叫材料的电阻率（反映该材料的性质，不是每根具体的导线的性质）。

单位是Ω m 。

（2）纯金属的电阻率小，合金的电阻率大。

⑶材料的电阻率与温度有关系：① 金属的电阻率随温度的升高而增大（铂较明显，可用于做温度计）；合金锰铜、镍铜的电阻率几乎不随温度而变，可用于做标准电阻。

②半导体的电阻率随温度的升高而减小（热敏电阻、光敏电阻）。

③有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象。

能够发生超导现象的物体叫超导体。

材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。

3.欧姆定律RU I =（适用于金属导体和电解液，不适用于气体导电）。

4.电功和电热（1）对纯电阻而言，电功等于电热：W=Q=UIt =I 2R t =t RU 2（2）对非纯电阻电路（如电动机和电解槽），由于电能除了转化为电热以外还同时转化为机械能或化学能等其它能，所以电功必然大于电热：W >Q ，这时电功只能用W=UIt 计算，电热只能用Q=I 2Rt 计算，两式不能通用。

三、典型例题1．在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为3 C ．求电解槽中电流强度的大小。

解：电解槽中电流强度的大小应为I ＝103221+=+t q q A ＝0.5 A 2． 来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。
