(完整版)高二物理选修3第二章《恒定电流》单元测试题(含答案),推荐文档

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．下列说法正确的是( )A ．由C =Q U可知，电容器的电容与任一极板的电荷量Q 成正比 B ．由φ=pE q 可知，电场中某点的电势与电荷在该点处具有的电势能E p 成正比C ．由R =ρL S可知，金属导体的电阻与其接入电路的长度成正比 D ．由E =W q可知，某一电源的电动势与电源中非静电力所做的功成正比 2．如图所示是某导体的I －U 图线，图中α＝45°，下列说法正确的是( )A ．该导体的电阻与其两端的电压成正比B ．此导体可能是半导体C ．I －U 图线的斜率表示电阻的倒数，所以R ＝1.0ΩD ．在该导体两端加6.0V 电压时，每秒通过导体截面的电荷量是3.0C3．关于电源电动势，下列说法正确的是( )A ．电源两极间的电压一定等于电源电动势B ．电源在没有接入电路时两极间电压等于电源电动势C ．所有电源的电动势都是相同的D ．2号电池比5号电池的电动势大4．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻R g ＝100 Ω，调零电阻的最大值R 0＝50 kΩ，电池电动势E ＝1.5 V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．1kΩB ．10 kΩC ．100 kΩD ．100 Ω5．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W”和“20 Ω，40 W”，则它们的额定电流之比为( )A ∶20 C6．关于正常工作的发电机、电动机和白炽灯，以下说法中正确的是（ ）A ．发电机是将电能转化为机械能的装置B ．电动机是将机械能等能转化为电能的装置C ．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能D ．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能7．比值定义法是物理学中定义物理量的一种常用方法，所谓比值定义法，就是用两个基本的物理量的“比”来定义一个新的物理量的方法。

恒定电流单元测试一、选择题（本大题共12个小题，每小题一个或者一个以上正确答案，请将正确答案的序号选出并填写在对应题号下的空格中，每小题4分，共48分）1、用P=求出的“220 V40 W”的灯泡的电阻为1 210 Ω,用多用电表测得其电阻只有90 Ω,下列说法中正确的是()A.两个阻值相差悬殊是不正常的,一定是测量时读错了数据B.两个阻值相差悬殊是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能出厂时把灯泡的功率标错了D.两个阻值相差悬殊是正常的,1 210 Ω是正常工作状态(温度很高)的阻值,90 Ω是常温下的阻值2、在一次研究性学习活动中,研究小组对一幢居民楼的供电设施进行了观察和测量,整幢居民楼供电线路可简化为如图所示的模型,暂停供电时,用欧姆表测得A、B间电阻为R,恢复供电后,测得A、B间电压为U,进线电流为I。

则计算该幢居民楼的总功率可以用的公式是()A.P=I2RB.P=C.P=IUD.以上公式都适用3、(多选)如图所示,两只电压表V1和V2是由完全相同的电流表改装而成的,V2的量程为5 V,V1的量程为15 V,为了测量15~20 V的电压,把V1、V2串联起来使用,这种情况下()A.V1、V2读数相等B.V1、V2两指针偏角相等C.V1、V2读数之比等于电压表内阻之比D.V1和V2的指针偏转角度之比等于电压表内阻之比4、某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路,接通电源后,可能出现的情况是()A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮5、电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是()A.通过电炉丝的电流大,而通过导线的电流小B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小D.电炉丝两端的电压比铜导线两端的电压小得多6、如图所示,电源电动势为6 V,当开关S接通时,灯泡L1和L2都不亮,用电压表测得各部分电压是U ad=0,U cd=6 V,U ab=6 V,由此可判定()A.L1和L2的灯丝都断了B.L1的灯丝断了C.L2的灯丝断了D.变阻器R断路7、如图是一火警报警器的一部分电路示意图。

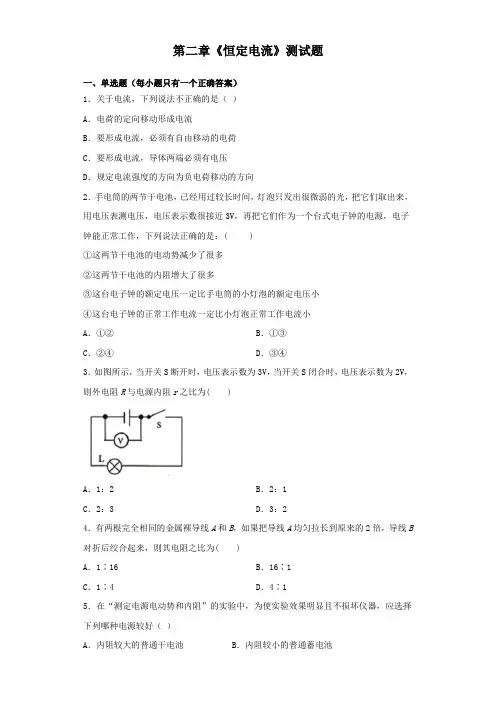

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．关于电流，下列说法不正确的是（）A．电荷的定向移动形成电流B．要形成电流，必须有自由移动的电荷C．要形成电流，导体两端必须有电压D．规定电流强度的方向为负电荷移动的方向2．手电筒的两节干电池，已经用过较长时间，灯泡只发出很微弱的光，把它们取出来，用电压表测电压，电压表示数很接近3V，再把它们作为一个台式电子钟的电源，电子钟能正常工作，下列说法正确的是：( )①这两节干电池的电动势减少了很多②这两节干电池的内阻增大了很多③这台电子钟的额定电压一定比手电筒的小灯泡的额定电压小④这台电子钟的正常工作电流一定比小灯泡正常工作电流小A．①②B．①③C．②④D．③④3．如图所示，当开关S断开时，电压表示数为3V，当开关S闭合时，电压表示数为2V，则外电阻R与电源内阻r之比为( )A．1：2 B．2：1C．2：3 D．3：24．有两根完全相同的金属裸导线A和B，如果把导线A均匀拉长到原来的2倍，导线B 对折后绞合起来，则其电阻之比为( )A．1∶16B．16∶1C．1∶4D．4∶15．在“测定电源电动势和内阻”的实验中，为使实验效果明显且不损坏仪器，应选择下列哪种电源较好（）A．内阻较大的普通干电池 B．内阻较小的普通蓄电池C．小型交流发电机 D．小型直流发电机6．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电量q随时间t变化的图象如图所示，此图象的斜率可表示为A．U B．1RC．RUD．UR7．用电器与电源相距L，线路上电流强度为I，为使输电线上的电压损失不超过U，已知输电线的电阻率为ρ，那么输电线的横截面积最小值应是( )A．ILUρB．2LIUρC．ULρD．2UILρ8．下列说法正确的是A．半导体的导电性能介于导体与绝缘体之间，其电阻随温度升高而增大B．热敏电阻的特点是温度升高时电阻迅速减小C．导体中电流无穷大的现象叫超导现象D．导体的电阻与通过其中的电压和电流有关9．把一根电阻为1Ω的粗细均匀的金属丝截成等长的2段。

人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）1 / 9《恒定电流》检测题一、单选题1．如下图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和效率分别是( )A ．2W,33.3%B ．4W,33.3%C ．2W,66.7%D ．4W,66.7%2．如图所示，电源电动势E=1.5V ，内电阻r=0.5Ω，滑动变阻器R 1的最大电阻R m =5.0Ω，定值电阻R 2=2.0Ω，C 为平行板电容器，其电容为3μF。

将开关S 与a 接触，则A ．当R 1接入电路阻值为0.5Ω时，R 1消耗的功率最大B ．当R 1的阻值增大时，R 2两端的电压减小C ．开关从a 接向b ，流过R 3的电流流向为d→>cD ．开关从a 接向b ，待电路稳定，流过R 3的电荷量为3910 －C3．小李家的房子装修，买了一卷规格为“100m、4mm 2的铜导线（已知铜的电阻率为1.7×10﹣8Ω•m），用来安装一路专线，对额定电压为220V ，额定功率为2.0kW 的空调供电。

实际上只用去了一半导线，如果空调能够正常工作时，估算导线上损失的电压约为（ ） A ．1.9VB ．0.19VC ．2.5VD ．0.25V4．在如图所示的电路中，闭合开关，将滑动变阻器的滑片向左移动电路稳定后，与滑片移动前比较（）A ．电阻R 0两端电压变大B ．电容器C 上的电荷量不变 C ．电源消耗的总功率变小D ．灯泡L 变亮5．在如图所示电路中，电源电动势为E 、内阻为r ，电阻R 2、R 3为定值电阻，R 1为滑动变阻器，A 、B 为电容器的两个极板。

当滑动变阻器R 1处于某位置时，A 、B 两极板间的带电油滴静止不动。

则下列说法中正确的是（）A ．仅把R 1的触头向右滑动时，电流表读数减小，油滴向下运动B ．仅把R 1的触头向左滑动时，电流表读数减小，油滴向上运动C ．仅把两极板A 、B 间距离增大，油滴向下运动，电流表读数不变D ．仅把两极板A 、B 间正对面积减小，油滴向下运动，电流表读数不变6．如图所示，小灯泡通电后，其电流I 随所加电压U 变化的图线，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．如图，电源电压和A、B两灯的电阻均不变。

若滑动变阻器R的滑片向右移动，则（）A．A、B两灯均变亮B．A、B两灯均变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮2．如图所示为四种亮度可调的台灯的电路示意图，它们所用的白炽灯灯泡相同，且都是“220V, 40W”；当灯泡所消耗的功率都调于20W时，哪种台灯消耗的功率最小（）A． B． C． D．3．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻阻值的一半；R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A．将接线柱1、2接入电路时，每一小格表示0.03AB．将接线柱1、2接入电路时，每一小格表示0.04AC．将接线柱1、3接入电路时，每一小格表示0.01AD．将接线柱1、3接入电路时，每一小格表示0.06A4．表是某逻辑电路的真值表，该电路是（）输入输出0 0 00 1 01 0 01 1 15．在电源电压不变的情况下，为使电阻率不变的电阻丝在单位时间内产生的总热量减少一半，下列措施可行的是( )A．剪去一半的电阻丝 B．并联一根相同的电阻丝C．将电阻丝长度拉伸一倍D．串联一根相同的电阻丝6．a、b、c、d四个电阻的U-I图象如图，则电阻最大的是（）A．a B．b C．c D．d7．关于欧姆定律，下列说法不正确的是（）A．欧姆定律适用于金属导电B．欧姆定律适用于电解质溶液导电C．欧姆定律适用于纯电阻电路导电D．欧姆定律适用于任何电路导电8．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃ B．20℃ C．35℃ D．45℃9．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间变化的图象如图所示，此图象的斜率可表示为( )A．U B．RC．URD．1R10．如图是某款扫地机器人的照片，下表是它的一些重要参数。

3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。

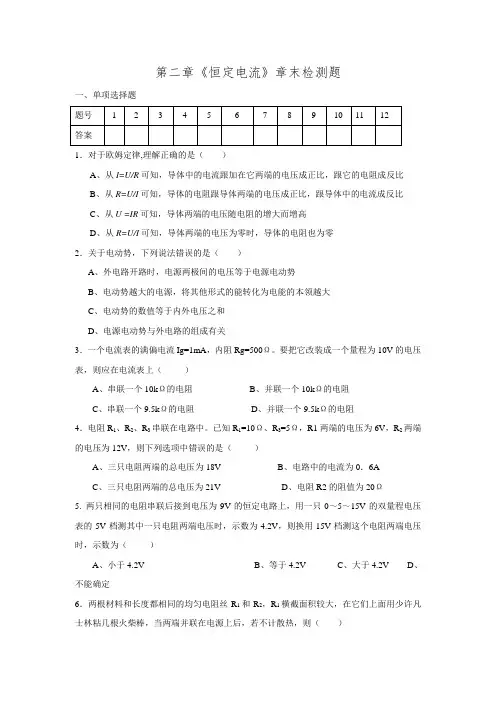

第二章《恒定电流》章末检测题一、单项选择题1．对于欧姆定律,理解正确的是（）A、从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B、从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C、从U =IR可知，导体两端的电压随电阻的增大而增高D、从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2．关于电动势，下列说法错误的是（）A、外电路开路时，电源两极间的电压等于电源电动势B、电动势越大的电源，将其他形式的能转化为电能的本领越大C、电动势的数值等于内外电压之和D、电源电动势与外电路的组成有关3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。

要把它改装成一个量程为10V的电压表，则应在电流表上（）A、串联一个10kΩ的电阻B、并联一个10kΩ的电阻C、串联一个9.5kΩ的电阻D、并联一个9.5kΩ的电阻4．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则下列选项中错误的是（）A、三只电阻两端的总电压为18VB、电路中的电流为0．6AC、三只电阻两端的总电压为21VD、电阻R2的阻值为20Ω5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）A、小于4.2VB、等于4.2VC、大于4.2VD、不能确定6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）A、R1上的火柴棒先掉下来B、R2上的火柴棒先掉下来C、R1和R2上的火柴棒同时掉下来D、无法判断哪根先掉7．用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A、应选用电流表外接电路，此时测量值比真实值大B、应选用电流表外接电路，此时测量值比真实值小C、应选用电流表内接电路，此时测量值比真实值大D、应选用电流表内接电路，此时测量值比真实值小8．某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，则出现此种情况的原因可能是（R1、R2阻值相差不大）（）A、AB段断路B、AC段断路C、AC段短路D、AB段短路9．如图所示的电路中，电源电动势为E ，内阻为r ，R1和R2是两个定值电阻。

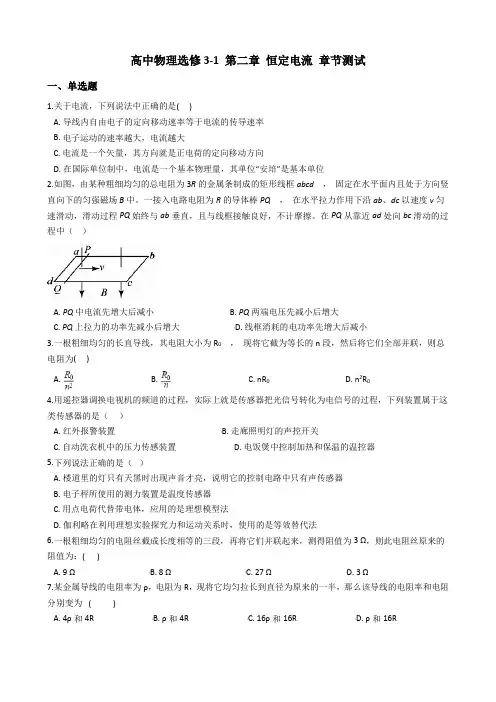

高中物理选修3-1 第二章恒定电流章节测试一、单选题1.关于电流，下列说法中正确的是( )A. 导线内自由电子的定向移动速率等于电流的传导速率B. 电子运动的速率越大，电流越大C. 电流是一个矢量，其方向就是正电荷的定向移动方向D. 在国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位2.如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中。

一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦。

在PQ从靠近ad处向bc滑动的过程中（）A. PQ中电流先增大后减小B. PQ两端电压先减小后增大C. PQ上拉力的功率先减小后增大D. 线框消耗的电功率先增大后减小3.一根粗细均匀的长直导线，其电阻大小为R0，现将它截为等长的n段，然后将它们全部并联，则总电阻为( )A. B. C. nR0 D. n2R04.用遥控器调换电视机的频道的过程，实际上就是传感器把光信号转化为电信号的过程，下列装置属于这类传感器的是（）A. 红外报警装置B. 走廊照明灯的声控开关C. 自动洗衣机中的压力传感装置D. 电饭煲中控制加热和保温的温控器5.下列说法正确的是（）A. 楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器B. 电子秤所使用的测力装置是温度传感器C. 用点电荷代替带电体，应用的是理想模型法D. 伽利略在利用理想实验探究力和运动关系时，使用的是等效替代法6.一根粗细均匀的电阻丝截成长度相等的三段，再将它们并联起来，测得阻值为3 Ω，则此电阻丝原来的阻值为：( )A. 9 ΩB. 8 ΩC. 27 ΩD. 3 Ω7.某金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为()A. 4ρ和4RB. ρ和4RC. 16ρ和16RD. ρ和16R8.欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（）A. B. C. D.二、多选题9.已知磁敏电阻在无磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大。

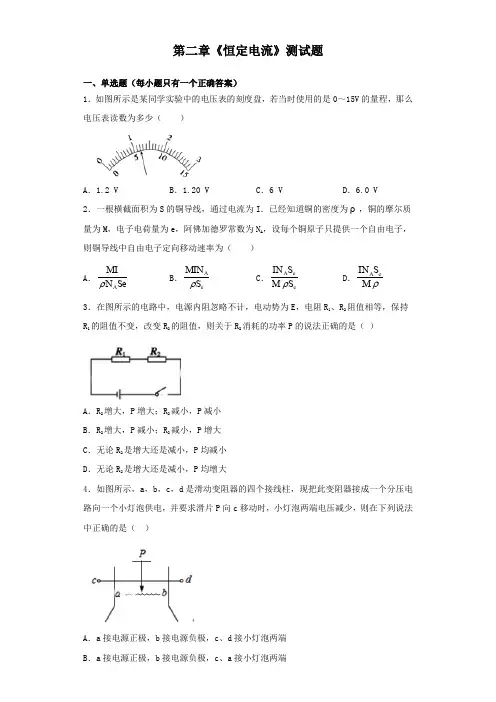

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．如图所示是某同学实验中的电压表的刻度盘，若当时使用的是0～15V 的量程，那么电压表读数为多少（ ）A ．1.2 VB ．1.20 VC ．6 VD ．6.0 V2．一根横截面积为S 的铜导线，通过电流为I ．已经知道铜的密度为ρ，铜的摩尔质量为M ，电子电荷量为e ，阿佛加德罗常数为N A ，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为（ ）A ．A MI N Se ρB ．A e MIN S ρC ．A e eIN S M S ρD ．A eIN S M ρ3．在图所示的电路中，电源内阻忽略不计，电动势为E ，电阻R 1、R 2阻值相等，保持R 1的阻值不变，改变R 2的阻值，则关于R 2消耗的功率P 的说法正确的是（ ）A ．R 2增大，P 增大；R 2减小，P 减小B ．R 2增大，P 减小；R 2减小，P 增大C ．无论R 2是增大还是减小，P 均减小D ．无论R 2是增大还是减小，P 均增大4．如图所示，a ，b ，c ，d 是滑动变阻器的四个接线柱，现把此变阻器接成一个分压电路向一个小灯泡供电，并要求滑片P 向c 移动时，小灯泡两端电压减少，则在下列说法中正确的是（ ）A ．a 接电源正极，b 接电源负极，c 、d 接小灯泡两端B ．a 接电源正极，b 接电源负极，c 、a 接小灯泡两端C．a接电源正极，b接电源负极，d、b接小灯泡两端D．a接电源正极，b接电源负极，d、c接小灯泡两端5．下列关于电源和电动势的说法中正确的是（）A．从能量转化的角度看，电源是通过静电力做功把其他形式的能转化为电势能的装置B．电源的电动势越大表明电源将其他能量转化为电能的数量越多C．电源内单位正电荷从负极移动到正极非静电力所做的功叫电源的电动势D．在电路中若将电压表接在电源两端，电压表测量值即为电源电动势大小6．下列说法中正确的是（）A．把一根均匀导线等分成等长的两段，则每部分的电阻率也变为原来的一半B．电容器所带的带电量越多，说明它的电容越大C．电动势的单位跟电压的单位一样，都是伏特，所以电动势就是电压D．其他电阻不变时，并联电路中其中一个电阻增大，总电阻增大7．如图所示为一个小型电热水器。

《恒定电流》检测题一、单选题1．如图所示的电路，R0为定值电阻，R为滑动变阻器，滑动触头P滑动时，电路的总电阻发生变化，以下情况正确的是（）A．P向左滑动，总电阻变小B．P向右滑动，总电阻变小C．P滑动到最左端时，总电阻为R0D．P滑动到最右端时，总电阻为R2．如图（a）所示为某一门电路符号及输入端A、B的电势随时间变化关系的图像，则图中能正确反映该门电路输出端电势随时间变化关系的图像是（）A．B．C．D．3．有一铅蓄电池，当移动1C电荷时非静电力做功2J，该铅蓄电池的电动势是（）A．2V B．1VC．2.5V D．1.5V4．下列说法正确的是（）A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是安培C．电流有方向，它始终从高电势处流向低电势处D．导体两端只要有电势差就可以产生持续的电流5．在如图所示电路中，R 0为定值电阻，R 1为滑动变阻器，电源内阻不可忽略。

闭合电路使灯泡L 发光后，当滑片向右滑动时，以下说法正确的是（ ）A ．灯泡L 变亮B ．通过R 1的电流变大C ．电路的路端电压变大D ．R 0上消耗的电功率减小6．两粗细相同的同种金属电阻丝R 1、R 2的电流I 和电压U 的关系图线如图所示，可知（ ）A ．两电阻的大小之比为R 1：R 2=：1B ．两电阻的大小之比为R 1：R 2=1：3C ．两电阻丝长度之比为L 1：L 2=3：1D ．两电阻丝长度之比为L 1：L 2=1：7．下列各物理量的定义式正确的是（ ） A ．加速度F a m= B ．电流强度U I R =C ．电势PE qφ=D ．电场强度2kQE r=8．一根均匀的电阻丝其电阻为R ，在温度不变的情况下，下列情况中其电阻值仍为R 的是 A ．长度不变，截面积增大一倍 B ．长度和截面积都缩小一倍 C ．截面积不变，长度增大一倍 D ．长度和截面半径都增大一倍.9．下列关于欧姆表的说法中正确的是（ ） A ．用欧姆表测电阻时，指针越靠近右边误差越小B ．红表笔与表内电池正极相联，黑表笔与表内电池负极相联C ．“∞”刻度一般在刻度盘的右端D ．欧姆表的每一档测量范围都是0到∞10．如图所示，电路中每个电阻的阻值都相同．当电压U 升高时，先烧坏的电阻应是（ ）A ．R 1和R 2B ．R 3和R 4C ．R 5D ．不能确定11．如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两个过程中（ ）A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电量相同12．高温超导限流器是一种有效的短路电流限制装置．该装置由超导部件和限流电阻并联组成，如图中虚线框内所示．超导部件的超导临界电流是IC ，当干路电流I 大于IC 时，超导部件将自动从超导态（电阻为零）转变为正常态（此状态下可认为是纯电阻），从而限制了干路中的大电流．已知超导部件的正常态电阻值为R 1=3Ω，超导临界电流I C =1.2A ，限流电阻R 2=6Ω，小灯泡L1、L2如都标有“6V，6W"的字样，电源的电动势E=8V ，内阻r=2Ω．原来小灯泡Ll 正常发光．若小灯泡Ll 突然发生短路，则 （ ）A ．Ll 短路前，L2也正常发光B ．Ll 短路前，通过超导部件的电流为lAC ．L1短路后，L2变暗D ．L1短路后，通过超导部件的电流为3A 13．下列关于矢量和标量的说法正确的是A ．做直线运动的甲、乙两物体位移x 甲＝3 m ，x 乙＝－5 m ，则x 甲>x 乙B ．速度是矢量，而速度变化量是标量C ．电流既有大小又有方向，所以它是矢量D ．矢量和标量遵从不同的运算法则，而不只是看物理量的正、负二、多选题14．有关欧姆表的使用，下列说法中正确的是( ) A ．更换测量挡时，需要重新调零B ．测量电阻时，表的指针偏转角度越大，误差就越小C ．使用完毕应将选择开关旋至交流电压最高挡或“off”挡D ．如果指针相对电流零刻度偏转太小，应改用大量程测量15．如图所示是某型号电吹风的电路图，它主要由电动机M 和电热丝R 构成．已知电吹风的额定电压为220V ，吹冷风时的功率为120W ，吹热风时的功率为1000W ，关于该电吹风，下列说法正确的是A ．若S 1、S 2闭合，则电吹风吹冷风B ．电热丝的电阻为55ΩC ．电动机工作时输出的机械功率为880WD ．当电吹风吹热风时，电动机每秒钟消耗的电能为120J16．如图所示，电源内阻不能忽略，开关闭合后，灯泡A 、B 均发光．现将滑动触头向右移动，下列说法正确的是A ．A 灯变亮、B 灯变暗 B ．A 灯变暗、B 灯变亮C ．电源路端电压一定增大D ．电源的输出功率一定增大17．在如图所示的电路中，若滑动变阻器的滑动端P 向下滑动时，则L 1、L 2、L 3、L 4四灯的发光情况将是( )A ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 4变暗 三、实验题18．用如图1所示的电路图测量一节干电池的电动势和内阻。

高二物理单元检测卷《恒定电流》一、选择题（本小题共10 小题，共 50 分。

每题所给的选项中，只有一个是正确的）1、下列关于电动势的说法中正确的是 ()A ．电动势的大小与非静电力的功成正比，与移送电荷量的大小成反比B ．电源两极间的电压等于电源电动势C ．电动势公式 E=W/q 中 W 与电压 U=W/Q 中的 W 是一样的，都是电场力的功D ．电动势越大的电源，将其他形式的能转化为电能的本领越大 2、关于电阻和电阻率的说法中，正确的是（）A ．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B ．由 R =U ／ I 可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C ．金属材料的电阻率一般随温度的升高而增大D ．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一3、如图，一根横截面积为 S 的均匀长直橡胶棒上带有均匀分布的负电荷，设棒单位长度内所含的电荷量为 q ， 当此棒沿轴线方向做速度为 v 的匀速直线运动时，由于棒的运动而形成的等效电流大小为()qv A ． vqB.qC ．qvSD.vs4、如图所示的电路中 , U=120 V, 滑动变阻器 R 2 的最大值为 200Ω ,R 1=100Ω .当滑片 P 滑至R 2 的中点时， a 、 b 两端的电压为（ ）A.60 VB.40 VC.80 VD.120 V5、一白炽灯泡的额定功率与额定电压分别为 36 W 与 36 V 。

若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率 （）A ．等于 36 WB ．小于 36 W ，大于 9 WC ．等于 9 WD ．小于 9 W6、如图所示， 有四盏电灯连接在电路中， L 1 和 L 2 都标有 “ 220V 100W ”字样， L 3 和 L 4 都标有“ 220V 40W ”字样，把电路接通后，最暗的是（）A ．L 1B ．L 2C ．L 3D ．L 47、如图，汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为 0.05Ω，电表可视为 理想电表．只接通 S 1 时，电流表示数为 10A ，电压表示数为 12V ；再接通 2，启动电动机S 时，电流表示数变为 8A ，则此时通过启动电动机的电流是（ ） A ． 2A B ．8AC ． 50AD ． 58A8、如图所示的电路中，闭合开关S，灯泡 L 1和 L 2均正常发光，由于某种原因灯泡L 2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是()A. 灯泡 L1变亮B.电流表读数变大，电压表读数变小C.电容器 C 上电荷量减小D.电源的输出功率可能变大9、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（）A ．电流表中断路，Ｌ１和Ｌ２都完好B．Ｌ１灯丝断路，电流表和Ｌ２都完好C．Ｌ２灯丝断路，电流表和Ｌ１都完好D．Ｌ１和Ｌ２灯丝都断路，而电流表完好10、一氧化碳传感器主要用于汽车尾气中一氧化碳浓度的检测。

（第二章）一．本题共10小题，每小题4分，共40分。

全部选对的得4分，选不全的得2分，有选错的或不答的得0分。

1、如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将：A.都变亮B.都变暗C.A、B变亮，C变暗D.A、C变亮，B变暗2、如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r，P1和P2分别表示电阻r，R1，R2上所消耗的功率，当R1=R2=r时，P r∶P1∶P2等于：A、1∶l∶1B、2∶1∶1C、1∶4∶4D、4∶l∶13、如图所示的电路中，当滑动变阻器的滑片向上推动时：A．电压表示数变大，电流表示数变小B．电压表示数变小．电流表示数变大C．电压表、电流表示数都变大D．电压表、电流表示数都变小4、如图所示，当R1的触头向右移动时，电压表V1和电压表V2的示数的变化量分别为△U1和△U2（均取绝对值）；则△U1和△U2的大小关系为：A．△U1＞△U2B．△U1=△U2C．△U1＜△U2D．条件不足，无法确定△U1和△U2的大小关系5、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2并联接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为( )A．8W B．10W C．4W D．15W6．先后按图中（1）、（2）所示电路测同一未知电阻阻值R x，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为6V，电流表示数为2mA，那么按图（2）所示电路测得的结果应有（）A．电压表示数为6V，电流表示数为2mAB．电压表示数为6V，电流表示数小于2mAC ．电压表示数小于6V ，电流表示数小于2mAD ．电压表示数小于6V ，电流表示数大于2mA7、如图所示为用直流电动机提升重物的装置，重物的重量为500N ，电源电动势为110V ，不计电源内阻及各处摩擦，当电动机以0.90m/s 的恒定速度向上提升重物时，电路中的电流为5.0A ，可以判断： A 、电动机消耗的总功率为550W B 、提升重物消耗的功率为450W C 、电动机线圈的电阻为22Ω D 、电动机线圈的电阻为4Ω8、下列关于欧姆表的说法中正确的是：A. 测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上B. 测量电阻时，如果待测电阻不和电源断开，可能会烧坏表头C. 测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大D. 换用另一量程时，需要重新调零9、有一横截面积为S 的铜导线，流经其中的电流为I ，设每单位体积的导线有n 个自由电子，电子电量为e ，此时电子的定向转动速度为υ，在△t 时间内，通过导体横截面的自由电子数目可表示为：A ．n υS △tB ．n υ△tC ．I △t/eD ．I △t/(Se)10．如图所示，电路中电源电动势为E ，内电阻为r ，定值电阻的阻值为R 0，变阻器的全阻值为R ，关于各部分的功率，有关说法正确的是： A 、当R=R 0+r ，R 上消耗的功率达到最大值； B 、当R=R 0+r ，R 0上消耗的功率达到最大值； C 、当R+R 0=r ，电源的输出功率达到最大值；D 、当R 0=R+r ，R 0上消耗的功率达到最大值。

《恒定电流》检测题一、单选题1．有四个电源，电动势均为6 V ，内阻分别为0.5 Ω、1 Ω、2 Ω、3 Ω。

选择其中一个电源对阻值为2 Ω的电阻R 供电，为使R 上获得的功率最大，选择的电源其内阻为（ ） A ．0.5 ΩB ．1 ΩC ．2 ΩD ．3 Ω2．在如图所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、1U 、2U 和3U 表示，电表示数的变化量分别用I 、1U 、2U 和3U 表示，下列说法正确的是( )A ．2U I变大，2U I 变小B ．3U I变大，3U I 不变C ．0I >，10U >，20U <，30U >D ．0I >，10U <，20U >，30U >3．标有“6V 6W”和“6V 3W”的灯泡L 1和L 2串联接在某电源上，设灯丝电阻不变，则( ) A ．通过灯L 1、L 2的电流之比为2∶1 B ．灯L 1、L 2的实际功率之比为2∶1 C ．电源电压为12V 时，灯L 1、L 2均正常发光 D ．电源电压为9V 时，灯L 2正常发光4．如图所示，直线A 为某电源的U I -图线，曲线B 为某小灯泡1D 的U I -图线的一部分，用该电源和小灯泡1D 组成闭合电路时，小灯泡1D 恰好能正常发光，则下列说法中正确的是（ ）A．此电源的内阻为2 3ΩB．小灯泡1D的额度电压为3V，功率为6WC．把小灯泡1D换成“3V，20W”的小灯泡2D，电源的输出功率将变小D．由于小灯泡1D的U I-图线是一条曲线，所以灯泡发光过程中欧姆定律不适用5．下列物理量中采用比值法定义的是A．电流强度，UIR= B．电阻，LRSρ= C．电动势，WEq=D．电容，4rsCkdεπ=6．在如图所示的电路中，电源的电动势为E，内阻为r。

当滑动变阻器的滑片P向左移动时( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变大，电压表的示数变大D．电流表的示数变小，电压表的示数变小7．已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强电阻值越大．为探测有无磁场和磁场强弱变化，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E和内阻r不变，在没有磁场时调节变阻器R使电灯L发光．若某次探测装置从无磁场区进入磁场区，则（）A ．电容器C 的电量减小B ．电灯L 变暗C ．电流表的示数减小D ．电流表的示数增大8．有两只完全相同的电流表，被改装成一只电流表和一只电压表，一位同学在做实验时误将这两只表（电流表和电压表）串联起来连接在电路中，则两只表上的指针可能出现下列哪些现象A ．两表指针的偏角相同B ．两表的指针都不偏转C ．电压表的指针有偏转，电流表的指针几乎不偏转D ．电流表的指针有偏转，电压表的指针几乎不偏转9．如图所示，4只电阻串联于某电路中.现已测出U AC =9 V ，U BD =6 V ，R 2 =R 4，则U AE （ ）A ．大于15 VB ．小于15 VC ．等于15 VD ．无法确定10．电流表的内阻是R g ＝200 Ω，满刻度电流值是I g ＝500 μA ，现欲把该电流表改装成量程为3.0 V 的电压表，正确的方法是（ ）A ．应串联一个5800 Ω的电阻B ．应串联一个1800 Ω的电阻C ．应并联一个0.1 Ω的电阻D ．应并联一个1800 Ω的电阻 11．如图所示是某导体的I U -图线，图中=45α︒，下列说法错误的是（ ）A ．通过该导体的电流与其两端的电压成正比B ．此导体的电阻 2.0R =ΩC ．I U -图线的斜率表示电阻的倒数，所以cot 45 1.0R ︒==ΩD．在该导体两端加6.0V电压时，每秒通过导体截面的电荷量是3.0C二、多选题12．图甲电路中，D为二极管，其伏安特性曲线如图乙所示。

《恒定电流》检测题一、单选题1．如图所示，电动势为E内阻为r的电源与定值电阻R1、R2及滑动变阻器连接成电路，当滑动变阻器的滑片由中点滑向b端过程中，下列说法正确的是A．电流表和电压表的示数都增大B．电流表和电压表的示数都减小C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大2．某同学用如图甲所示的电路做“测定电源电动势和内电阻”的实验，并根据测得的数据作出了如图乙所示的U—I图象，当外电压U=1.20V时，电路消耗总功率P，外电路电阻R( )A．0.28w 1Ω B．0.28w 6Ω C．0.08w 1ΩD．0.08V 6Ω3．在如图所示电路中，电源内阻不可忽略。

开关S闭合后，在滑动变阻器R2的滑动端由a向b缓慢滑动的过程中，电流表、电压表均为理想表，下列说法正确的是A．电流表的示数减小 B．电压表的示数减小C．电容器C的电容增大 D．电容器C所带电荷量增大4．用伏安法测电阻R，按图中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则( )A ．R 1＞R ＞R 2B ．R 1＜R ＜R 2C ．R ＞R 1，R ＞R 2D ．R 1＝R ＝R 25．如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则（ ）A ．电容器中的电场强度将增大B ．电容器上的电荷量将减少C ．电容器的电容将减小D ．液滴将向上运动6．如图所示,图线1表示的导体的电阻为1R ,图线2表示的导体的电阻为2R ,则下列说法正确的是( )A ．12:3:1R R =B ．把1R 拉长到原来的3倍长后电阻等于2RC ．将1R 与2R 并联后接于电源上，则电流比121:3I I =:D ．将1R 与2R 串联后接于电源上，则功率之比12:1:3P P =7．下表是某种型号的扫地机器人产品的铭牌，已知当扫地机器人剩余电池容量为总容量的20%时．机器人将停止扫地，寻觅充电基座自动回去充电。

《恒定电流》检测题一、单选题1．有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是A．把电炉的电阻丝截去一半B．把电炉的电阻丝截成相等的两段，再并联起来C．用另一根和它相同的电阻丝串联D．用另一根和它相同的电阻丝并联2．在如图所示的电路中，电源电动势为E，内电阻为r，各电表都看做理想表。

闭合开关，滑动变阻器滑片P向右移动，若以、、、分别表示电压表V1、V2、V3和电流表A的示数变化的大小，则下述结论正确的是（）A．电压表V1、V2、V3和电流表A的示数分别是变大、变大、变小、变大B．电压表V1、V2、V3和电流表A的示数分别是变大、变小、变大、变小C．、、均变小D．3．如图所示电路，在平行金属板M，N内部左侧中央P有一质量为m的带电粒子（重力不计）以水平速度v0射入电场并打在N板的O点．改变R1或R2的阻值，粒子仍以v射入电场，则（）A．该粒子带正电B．减少R1，粒子将打在O点左侧C．减少R2，粒子将打在O点左侧D ．增大R 1，粒子在板间运动时间不变4．在如图所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的绝对值分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示．下列说法正确的是( )A ． 不变， 变大B ． 变大，不变 C ．变大，变大 D ．ΔU 1＝ΔU 25．一只“220 V、100 W”的灯泡工作时电阻为484 Ω，拿一只同样的灯泡来测量它不工作时的电阻，下列说法中正确的是（ ）A ．小于484 ΩB ．大于484 ΩC ．等于484 ΩD ．无法确定6．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A 、B 两灯亮度的变化情况为( )A ．A 灯和B 灯都变亮 B ．A 灯和B 灯都变暗C ．A 灯变亮,B 灯变暗D ．A 灯变暗,B 灯变亮7．发光二极管简称为LED ，它被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点，广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。

人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）1 / 9《恒定电流》检测题一、单选题1．如图所示，电表均为理想电表，当滑动变阻器滑片P 向a 端移动过程中，下列说法正确的是A ．电压表V 的示数减小B ．电流表A 的示数增大C ．电容器C 的带电量减少D ．电阻R 1的功率减小2．通常一次闪电过程历时约0.2﹣0.3s ，它由若干个相继发生的闪击构成。

每个闪击持续时间仅4080μs ，电荷转移主要发生在第一个闪击过程中。

在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1km ；第一个闪击过程中云地间转移的电荷量约为6C ，闪击持续时间约为60μs ．假定闪电前云地间的电场是均匀的。

根据以上数据，下列判断正确的是（ ）A ．闪电电流的瞬时值可达到1×102AB ．整个闪电过程的平均功率约为1×1014WC ．整个闪电过程向外释放的能量约为6×109JD ．整个闪电过程向外释放的能量约为6×106J3．图甲为某电源的U － I 图线，图乙为某小灯泡的U － I 图线，则下列说法中正确的是A ．电源的内阻为 0.5ΩB ．小灯泡的电阻随着功率的增大而减小C ．当小灯泡两端的电压为 0.5V 时，它的电阻约为 16ΩD．把电源和小灯泡组成闭合回路，小灯泡的功率约为3W4．如图，电源内阻一定，将滑动变阻器R滑片向左滑动一小段距离，理想电压表V1、V2示数变化量的绝对值分别为ΔU1、ΔU2，理想电流表A示数变化量的绝对值为ΔI，下列判断正确的是A．V的示数减小 B．电源输出功率一定在增大2C．ΔU1与ΔI比值在减小 D．ΔU1小于ΔU25．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是( )A．加5V电压时，导体的电阻约是10ΩB．加12V电压时，导体的电阻约是8ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，该元件可能是定值电阻6．为了描绘标有“3V 0.4W”的小灯泡的伏安特性曲线，要求灯泡电压能从零开始变化．所给器材如下：（1）电流表（0～200mA，内阻约1Ω）（2）电压表（0～3V，内阻约5kΩ）（3）滑动变阻器（0～10Ω，0.5A）（4）电源（3V）（5）电键一个，导线若干为了准确描绘小灯泡的伏安特性曲线，实验电路图应选择如图中的（）A． B． C． D．人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）3 / 97．如图所示，厚薄均匀的矩形金属薄片边长ab =2bc ，当将A 与B 接入电路或将C 与D 接入电路中时电阻之比R AB ：R CD 为（ ）A ．1：4B ．1：2C ．2：1D ．4：18．在校园冬季安全大检查中，某学习小组发现学校宿舍楼的火警报警装置的电路如图所示，R 1为热敏电阻，温度升高时，R 1急剧减小，当电铃两端电压达到一定值时，电铃会响，则下列说法正确的是( )A.若报警器的电池老化(内阻变大，电动势不变)，不会影响报警器的安全性能B.若试验时发现当有火时装置不响，应把R 2的滑片P 向下移C.若试验时发现当有火时装置不响，应把R 2的滑片P 向上移D.增大电源的电动势，会使报警的临界温度升高9．如图所示的U-I 图象中，直线I 为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R 的伏安特性曲线，用该电源直接与电阻R 连接成闭合电路，由图象可知( )A ．电源的输出功率为3.0WB ．电源电动势为3V ，内阻为0.5ΩC ．电源内部消耗功率为1.0WD ．R 的阻值为1.5Ω10．一个电流表,刻度盘的每1小格代表1uA,内阻为Rg 。

高二物理（人教版）选修3-1单元测试卷：第二章恒定电流学校:___________姓名：___________班级：___________考号：___________一、单选题1．在右图电路中,当滑动变阻器的滑片向左滑动过程中,下列说法正确的是（）A．通过电阻R2的电流将变小B．通过电阻R3的电流将变大C．通过电阻R4的电流将变大D．路端电压将不变2．一个电流表的满偏电流I g=1mA,内阻R g=500Ω．要把它改装成一个量程为10V的电压表，则应在电流表上A．串联一个9.5Ω的电阻B．并联一个10 kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5Ω的电阻3．某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系上，如图中的A、B、C所示，根据图线可知：（）A．反映r P变化的图线是bB．电源电动势为4 VC．电源内阻为1ΩD．当电流为0.5 A时，外电路的电阻为8Ω4．有甲、乙两个导体，甲的横截面积是乙的2倍，而单位时间内通过乙导体某一横截面的电荷量是通过甲导体某一横截面的电荷量的2倍，下列说法正确的是（）A．通过甲、乙两导体的电流相同B．通过乙导体的电流是甲导体的2倍C．乙导体中自由电荷定向移动的速率是甲导体的2倍D．甲、乙两导体中自由电荷定向移动的速率相同5．如图所示，路端电压U不变，要使定值电阻R两端的电压为U/2，则滑动触头应在（）A．R0的中点处B．R0的中点偏上处C．R0的中点偏下处D．无论调到什么位置均不能满足要求6．将一盏“6V，12W”的小灯泡一台线圈电阻是2Ω的发动机及电动势为30V、内阻为1Ω的电源组成串联闭合电路，小灯泡刚好正常发光，则电动机输出的功率是（）A．36W B．44W C．50W D．63W7．闭合电路欧姆定律是恒定电流一章的重点知识，闭合电路中下列叙述中正确的是：（）A．E=IR+Ir适应于所有电路B．EIR r=+仅适应于外电路是纯电阻电路C．E=U外+U内适应于纯电阻电路D．电源的电动势数值上等于电源两极间的电压8．一段长为L，电阻为R的均匀电阻丝，把它拉制成3L长的均匀细丝后，其电阻值为：（）A．R／3 B．3RC．R／9 D．9R二、多选题9．某导体中的电流I随其两端电压U的变化如图所示,则下列说法中正确的是：（）A．加5 V电压时,导体的电阻为0.2 ΩB．加12 V电压时,导体的电阻约为8 ΩC．随着电压的增大,导体的电阻不断增大D．随着电压的增大,导体的电阻不断减小10．某同学按如图电路进行实验，电压表内阻看作无限大，电流表内阻看作零．实验中由于电路发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是:A．R3短路B．R P短路C．R3断开D．R2断开11．如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是（）A．小灯泡L1、L3变暗，L2变亮B．小灯泡L3变暗，L1、L2变亮C．ΔU1<ΔU2D．ΔU1>ΔU212．如图所示，现有甲、乙、丙三个电动势E相同而内阻r不同的电源．用这三个电源分别给定值电阻R供电，已知它们的阻值大小关系为R=r甲>r乙>r丙，则将R先后接在这三个电源上时的情况相比较，下列说法正确的是（）A．接在甲电源上时，电源内阻消耗的功率最大B．接在乙电源上时，电源的总功率最大C．接在丙电源上时，电源的输出功率最大D．接在甲电源上时，电源的输出功率最大三、实验题13．晖晖同学利用下图a所示电路测量某电源的电动势E和内阻r，其中R为电阻箱，为使测量更加准确，多次改变电阻箱的阻值R，读出电流表的相应示数I，以1/I为纵坐标，R为横坐标，画出1/I与R的关系图线是一条直线，如下图(b)所示．将图线延长可得直线在纵轴的截距为m，直线的斜率为k．则(1)E=_________，（2）r=_________．14．解答关于“测定某电阻丝的电阻率”实验的有关问题：（1）实验中，用螺旋测微器测量一种电阻值很大的电阻丝直径，刻度位置如图1所示，则电阻丝的直径是____________mm．（2）用电流表和电压表较精确测定此电阻丝的阻值（约为20kΩ），提供下列可选用的器材:电压表V（量程3V，内阻约50kΩ）电流表A1（量程200μA，内阻约200Ω）电流表A2（量程5mA，内阻约20Ω）电流表A3（量程0.6A，内阻约1Ω）滑动变阻器R（最大阻值50Ω）电源E（电源电压为4V）开关S、导线若干a．在所提供的电流表中应选用（填字母代号）；b．在虚线框图2中画出测电阻的实验电路；（3）分别用L、d、R X表示电阻丝的长度、直径和阻值，则电阻率表达式为ρ=．四、解答题15．规格为“220 V36 W”的排气扇，线圈电阻为40 Ω，求：(1)接上220 V的电压后，排气扇转化为机械能的功率；(2)如果接上电源后，扇叶被卡住，不能转动，求电动机的发热功率．16．如图，电源电动势ε=10V，内阻不计，R1=4Ω，R2=6Ω，C=30μF．(1)闭合电键S，求稳定后通过R1的电流．(2)然后将电键S断开，求这以后流过R1的总电量17．在如图所示的电路中，已知电源电动势E=3V，内电阻r=1Ω，电阻R1=2Ω，滑动变阻器R的阻值可连续增大，问：（1）当R多大时，R消耗的功率最大？最大功率为多少？当R消耗功率最大时电源的效率是多少？（2）当R多大时，R1消耗的功率最大？最大功率为多少？（3）当R为多大时，电源的输出功率最大？最大为多少？18．电路如图所示，电源电动势E＝28 V，内阻r＝2 Ω，电阻R1＝12 Ω，R2＝R4＝4 Ω，R3＝8 Ω，C为平行板电容器，其电容C＝3.0 pF，虚线到两极板距离相等，极板长l＝0.20 m，两极板的间距d＝1.0×10－2 m．求：（1）若开关S处于断开状态，R3上的电压是多少？（2）当开关闭合后，R3上的电压会变化，那么电容器上的电压等于多少？（3）若开关S断开时，有一带电微粒沿虚线方向以0 ＝2.0 m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C 的电场中，能否从C 的电场中射出？（要求写出计算和分析过程，210/g m s ）参考答案1．C 【解析】试题分析：当滑动变阻器的滑片向左滑动过程中，R 1的阻值变大，R 1与R 2并联后 搃 电阻也会变大，故外电路的总电阻变大，路端电压将增大，选项D 错误；电路中的总电流变小，又因为电路端电压增大，所以电阻R 4中的电流变大，选项C 正确；故通过电阻R 3的电流变小，选项B 错误；电阻R 3的两端电压变小，故R 1与R 2并联的电阻增大，故通过电阻R 2的电流变大，选项A 错误． 考点：动态电路．【名师点晴】当一个电阻的阻值增大时，与其并联的总电阻也会增大，因为根据并联电路的电阻公式可知，该电阻增大，则庐电阻的倒数会减小，则总电阻的倒数会减小，故总电阻会增大，这就是当R 1增大时，为什么R 1与R 2并联后的总电阻也增大的原因． 2．C 【分析】本题考查电表的改装及串联电路的特点 【详解】要改装成一个电压表，则必须要有分压电阻，所以应该将电流表和一个电阻串联，排除BD选项，串联后总电压量程为10V ，根据欧姆定律有，=+U IgRg R （） ，解得R =9500Ω，即C 选项正确．综上所述，本题选C ． 3．B 【解析】试题分析：电源内部的发热功率为2r P I r =，则r P I -图象是抛物线，而且是增函数，则反映r P 变化的图线是c ,故A 错误；直流电源的总功率为E P EI =，P I -图象的斜率等于电动势E ，则有842P E V V I ===，故B 正确；图中2I A =时，电源内部的发热功率r P 与电源的总功率相等，则有2r P I r =，得到22822r P r I ==Ω=Ω,故C 错误；当电流为0.5A 时，根据闭合电路欧姆定律得：EI R r=+，代入解得：6R =Ω，故D 错误． 考点：闭合电路的欧姆定律、电功、电功率【名师点睛】本题要根据电源的总功率公式E P EI =求解电动势，根据发热功率的解析式I 2r ，求解电源的内阻．要明确内外电路功率的关系． 4．B 【详解】AB ．由于单位时间内通过乙导体某一横截面的电荷量是通过甲导体某一横截面的电荷量的2倍，根据：Q I t=可知乙导体中的电流是甲的2倍，故A 错误，B 正确； CD ．根据电流微观表达式：I nqSv =则：I v nqS=由于不知道甲、乙两导体的性质（n 、q 不知道），所以v 的关系无法判断，故C 错误，D 错误。
