人教版高中物理选修3-1第二章《恒定电流》测试题(含答案)

绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．下列说法正确的是( )A ．由C =Q U可知，电容器的电容与任一极板的电荷量Q 成正比 B ．由φ=pE q 可知，电场中某点的电势与电荷在该点处具有的电势能E p 成正比C ．由R =ρL S可知，金属导体的电阻与其接入电路的长度成正比 D ．由E =W q可知，某一电源的电动势与电源中非静电力所做的功成正比 2．如图所示是某导体的I －U 图线，图中α＝45°，下列说法正确的是( )A ．该导体的电阻与其两端的电压成正比B ．此导体可能是半导体C ．I －U 图线的斜率表示电阻的倒数，所以R ＝1.0ΩD ．在该导体两端加6.0V 电压时，每秒通过导体截面的电荷量是3.0C3．关于电源电动势，下列说法正确的是( )A ．电源两极间的电压一定等于电源电动势B ．电源在没有接入电路时两极间电压等于电源电动势C ．所有电源的电动势都是相同的D ．2号电池比5号电池的电动势大4．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻R g ＝100 Ω，调零电阻的最大值R 0＝50 kΩ，电池电动势E ＝1.5 V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．1kΩB ．10 kΩC ．100 kΩD ．100 Ω5．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W”和“20 Ω，40 W”，则它们的额定电流之比为( )A ∶20 C6．关于正常工作的发电机、电动机和白炽灯，以下说法中正确的是（ ）A ．发电机是将电能转化为机械能的装置B ．电动机是将机械能等能转化为电能的装置C ．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能D ．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能7．比值定义法是物理学中定义物理量的一种常用方法，所谓比值定义法，就是用两个基本的物理量的“比”来定义一个新的物理量的方法。

恒定电流单元测试一、选择题（本大题共12个小题，每小题一个或者一个以上正确答案，请将正确答案的序号选出并填写在对应题号下的空格中，每小题4分，共48分）1、用P=求出的“220 V40 W”的灯泡的电阻为1 210 Ω,用多用电表测得其电阻只有90 Ω,下列说法中正确的是()A.两个阻值相差悬殊是不正常的,一定是测量时读错了数据B.两个阻值相差悬殊是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能出厂时把灯泡的功率标错了D.两个阻值相差悬殊是正常的,1 210 Ω是正常工作状态(温度很高)的阻值,90 Ω是常温下的阻值2、在一次研究性学习活动中,研究小组对一幢居民楼的供电设施进行了观察和测量,整幢居民楼供电线路可简化为如图所示的模型,暂停供电时,用欧姆表测得A、B间电阻为R,恢复供电后,测得A、B间电压为U,进线电流为I。

则计算该幢居民楼的总功率可以用的公式是()A.P=I2RB.P=C.P=IUD.以上公式都适用3、(多选)如图所示,两只电压表V1和V2是由完全相同的电流表改装而成的,V2的量程为5 V,V1的量程为15 V,为了测量15~20 V的电压,把V1、V2串联起来使用,这种情况下()A.V1、V2读数相等B.V1、V2两指针偏角相等C.V1、V2读数之比等于电压表内阻之比D.V1和V2的指针偏转角度之比等于电压表内阻之比4、某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路,接通电源后,可能出现的情况是()A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮5、电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是()A.通过电炉丝的电流大,而通过导线的电流小B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小D.电炉丝两端的电压比铜导线两端的电压小得多6、如图所示,电源电动势为6 V,当开关S接通时,灯泡L1和L2都不亮,用电压表测得各部分电压是U ad=0,U cd=6 V,U ab=6 V,由此可判定()A.L1和L2的灯丝都断了B.L1的灯丝断了C.L2的灯丝断了D.变阻器R断路7、如图是一火警报警器的一部分电路示意图。

人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）1 / 9《恒定电流》检测题一、单选题1．如下图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和效率分别是( )A ．2W,33.3%B ．4W,33.3%C ．2W,66.7%D ．4W,66.7%2．如图所示，电源电动势E=1.5V ，内电阻r=0.5Ω，滑动变阻器R 1的最大电阻R m =5.0Ω，定值电阻R 2=2.0Ω，C 为平行板电容器，其电容为3μF。

将开关S 与a 接触，则A ．当R 1接入电路阻值为0.5Ω时，R 1消耗的功率最大B ．当R 1的阻值增大时，R 2两端的电压减小C ．开关从a 接向b ，流过R 3的电流流向为d→>cD ．开关从a 接向b ，待电路稳定，流过R 3的电荷量为3910 －C3．小李家的房子装修，买了一卷规格为“100m、4mm 2的铜导线（已知铜的电阻率为1.7×10﹣8Ω•m），用来安装一路专线，对额定电压为220V ，额定功率为2.0kW 的空调供电。

实际上只用去了一半导线，如果空调能够正常工作时，估算导线上损失的电压约为（ ） A ．1.9VB ．0.19VC ．2.5VD ．0.25V4．在如图所示的电路中，闭合开关，将滑动变阻器的滑片向左移动电路稳定后，与滑片移动前比较（）A ．电阻R 0两端电压变大B ．电容器C 上的电荷量不变 C ．电源消耗的总功率变小D ．灯泡L 变亮5．在如图所示电路中，电源电动势为E 、内阻为r ，电阻R 2、R 3为定值电阻，R 1为滑动变阻器，A 、B 为电容器的两个极板。

当滑动变阻器R 1处于某位置时，A 、B 两极板间的带电油滴静止不动。

则下列说法中正确的是（）A ．仅把R 1的触头向右滑动时，电流表读数减小，油滴向下运动B ．仅把R 1的触头向左滑动时，电流表读数减小，油滴向上运动C ．仅把两极板A 、B 间距离增大，油滴向下运动，电流表读数不变D ．仅把两极板A 、B 间正对面积减小，油滴向下运动，电流表读数不变6．如图所示，小灯泡通电后，其电流I 随所加电压U 变化的图线，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．如图，电源电压和A、B两灯的电阻均不变。

若滑动变阻器R的滑片向右移动，则（）A．A、B两灯均变亮B．A、B两灯均变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮2．如图所示为四种亮度可调的台灯的电路示意图，它们所用的白炽灯灯泡相同，且都是“220V, 40W”；当灯泡所消耗的功率都调于20W时，哪种台灯消耗的功率最小（）A． B． C． D．3．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻阻值的一半；R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A．将接线柱1、2接入电路时，每一小格表示0.03AB．将接线柱1、2接入电路时，每一小格表示0.04AC．将接线柱1、3接入电路时，每一小格表示0.01AD．将接线柱1、3接入电路时，每一小格表示0.06A4．表是某逻辑电路的真值表，该电路是（）输入输出0 0 00 1 01 0 01 1 15．在电源电压不变的情况下，为使电阻率不变的电阻丝在单位时间内产生的总热量减少一半，下列措施可行的是( )A．剪去一半的电阻丝 B．并联一根相同的电阻丝C．将电阻丝长度拉伸一倍D．串联一根相同的电阻丝6．a、b、c、d四个电阻的U-I图象如图，则电阻最大的是（）A．a B．b C．c D．d7．关于欧姆定律，下列说法不正确的是（）A．欧姆定律适用于金属导电B．欧姆定律适用于电解质溶液导电C．欧姆定律适用于纯电阻电路导电D．欧姆定律适用于任何电路导电8．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃ B．20℃ C．35℃ D．45℃9．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间变化的图象如图所示，此图象的斜率可表示为( )A．U B．RC．URD．1R10．如图是某款扫地机器人的照片，下表是它的一些重要参数。

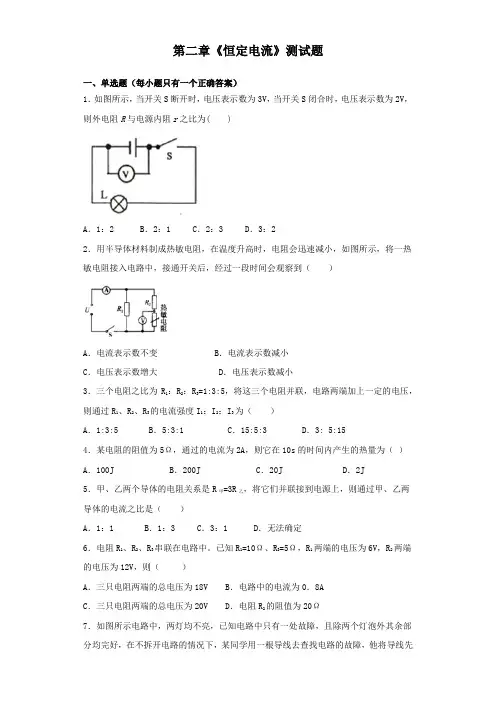

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．如图所示，当开关S断开时，电压表示数为3V，当开关S闭合时，电压表示数为2V，则外电阻R与电源内阻r之比为( )A．1：2 B．2：1 C．2：3 D．3：22．用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到（）A．电流表示数不变 B．电流表示数减小C．电压表示数增大 D．电压表示数减小3．三个电阻之比为R1：R2：R3=1:3:5，将这三个电阻并联，电路两端加上一定的电压，则通过R1、R2、R3的电流强度I1：I2：I3为（）A．1:3:5 B．5:3:1 C．15:5:3 D．3: 5:154．某电阻的阻值为5Ω，通过的电流为2A，则它在10s的时间内产生的热量为（）A．100J B．200J C．20J D．2J5．甲、乙两个导体的电阻关系是R甲=3R乙，将它们并联接到电源上，则通过甲、乙两导体的电流之比是（）A．1：1 B．1：3 C．3：1 D．无法确定6．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．8AC．三只电阻两端的总电压为20V D．电阻R2的阻值为20Ω7．如图所示电路中，两灯均不亮，已知电路中只有一处故障，且除两个灯泡外其余部分均完好，在不拆开电路的情况下，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端，发现L2亮，L1不亮，然后将导线并接在灯L2两端，发现两灯均不亮，由此可判断( )A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路8．下列关于节约用电的说法，你认为合理的是（）A．长时间不用的电器，应让它处于关机状态B．夏天使用空调降温时，温度应设置在18℃以上C．选择使用电能转化为其他形式能量效率较低的产品D．选购家用电器时，要买功率大的，因为功率越大越好9．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω10．关于导体的电阻及电阻率的说法中，正确的是（）A．由R=U可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比I知，导体的电阻与长度L、电阻率ρ成正比，与横截面积S成反比B．由R=ρLSC．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D．将一根电阻丝均匀拉长为原来4倍，则电阻丝的电阻变为原来的4倍11．在家里使用电热水壶时，会发现电灯会变暗，这是因为( )A．电热水壶使电路总电流变小B．电热水壶上的电压大于电灯上的电压C．电路总电流不变，而电热水壶从电灯中分出了电流D．干路电流增大，导致干路导线上的电压增大12．如图所示电路中，电源内阻不可忽略，电流表读数为I，电源消耗的总功率为P。

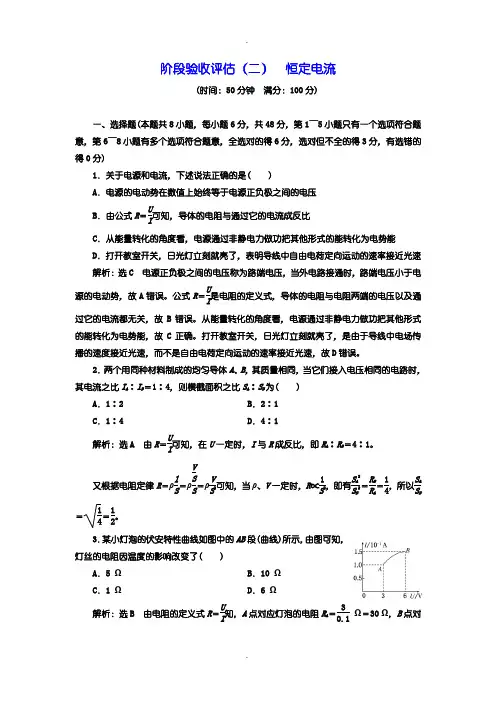

阶段验收评估（二） 恒定电流(时间：50分钟 满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题只有一个选项符合题意，第6～8小题有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1．关于电源和电流，下述说法正确的是( )A ．电源的电动势在数值上始终等于电源正负极之间的电压B ．由公式R ＝UI可知，导体的电阻与通过它的电流成反比C ．从能量转化的角度看，电源通过非静电力做功把其他形式的能转化为电势能D ．打开教室开关，日光灯立刻就亮了，表明导线中自由电荷定向运动的速率接近光速 解析：选C 电源正负极之间的电压称为路端电压，当外电路接通时，路端电压小于电源的电动势，故A 错误。

公式R ＝U I是电阻的定义式，导体的电阻与电阻两端的电压以及通过它的电流都无关，故B 错误。

从能量转化的角度看，电源通过非静电力做功把其他形式的能转化为电势能，故C 正确。

打开教室开关，日光灯立刻就亮了，是由于导线中电场传播的速度接近光速，而不是自由电荷定向运动的速率接近光速，故D 错误。

2．两个用同种材料制成的均匀导体A 、B ，其质量相同，当它们接入电压相同的电路时，其电流之比I A ∶I B ＝1∶4，则横截面积之比S A ∶S B 为( )A ．1∶2B ．2∶1C ．1∶4D ．4∶1解析：选A 由R ＝U I可知，在U 一定时，I 与R 成反比，即R A ∶R B ＝4∶1。

又根据电阻定律R ＝ρl S ＝ρV S S ＝ρV S 2可知，当ρ、V 一定时，R ∝1S 2，即有S A 2S B 2＝R B R A ＝14，所以S AS B＝14＝12。

3．某小灯泡的伏安特性曲线如图中的AB 段(曲线)所示，由图可知，灯丝的电阻因温度的影响改变了( )A ．5 ΩB ．10 ΩC ．1 ΩD ．6 Ω解析：选B 由电阻的定义式R ＝U I 知，A 点对应灯泡的电阻R A ＝30.1Ω＝30 Ω，B 点对应灯泡的电阻R B ＝60.15Ω＝40 Ω，所以灯丝的电阻改变了10 Ω，故B 正确。

人教版选修3-1第二章恒定电流学校:___________姓名：___________班级：___________考号：___________一、多选题1．灯泡中的灯丝断了，将灯丝搭接起来再用，则以下判断正确的是（_______） A ．比原来更亮B ．比原来更暗C ．搭接起来的地方容易断，其他地方不易断D ．搭接起来的地方不容易断，其他地方容易烧断2．一个表头并联一个电阻R 就改装成了一个大量程的电流表。

把改装后的电表和一个标准电流表串联后去测量电流，发现标准电表的读数为1A ，改装电表的读数为0.9A 。

为了使改装表准确，下列说法正确的是（ ）A ．在R 上并联一个大电阻B ．在R 上串联一个小电阻C ．将R 的阻值稍微变大D ．将R 的阻值稍微变小3．在图所示的电路中，通过电阻R 1的电流I 1是 ( )A ．11U I R =B ．111U I R =C ．1112U I R R =+D ．212U I R = 4．在图所示的电路中，电源的电动势为E ，内阻为r ，R 1、R 3为定值电阻，R 2为滑动变阻器，C 为电容器。

将滑动变阻器的滑动触头P 置于位置a ，闭合开关S ，电路稳定时理想电压表V 1、V 2的示数分别为U 1、U 2，理想电流表A 的示数为I 。

当滑动变阻器的滑动触头P 由a 滑到b 且电路再次稳定时，理想电压表V 1、V 2的示数分别为U 1′、U 2′，理想电流表A 的示数为I′。

则以下判断中正确的是A ．滑动变阻器的滑动触头P 由a 滑向b 的过程中，电容器的带电量减小B ．滑动变阻器的滑动触头P 由a 滑向b 的过程中，通过R 3的电流方向由右向左C ．U 1＞U 1′，U 2＞U 2′，I ＞I′D ．22U U I I -'-'＝R 1＋r 5．额定电压均为220V 的白炽灯L 1和L 2的U －I 特性曲线如图甲所示，现将和L 2完全相同的L 3与L 1和L 2一起按如图乙所示电路接入220V 电路中，则下列说法正确的是（ ）A ．L 2的额定功率约为99WB ．L 2的实际功率约为17WC ．L 2的实际功率比L 3的实际功率小17WD ．L 2的实际功率比L 3的实际功率小82W6．如图所示，闭合电键S 电压表的示数为U ，电流表的示数为I ，现向左调节滑动变阻器R 的触头P ，电压表V 的示数改变量的绝对值为△U ，电流表的示数改变量的绝对值为△l ，则下列说法正确的是（ ）A ．U I 变大B ．U I∆∆变大 C ．电阻R 1的功率变大D ．电源的总功率变大二、单选题 7．物理学发展史群星璀璨，伽利略、牛顿、法拉第等许多物理学家为物理学的发展做出了巨大贡献，以下说法正确的是（ ）A ．伽利略理想斜面实验证明运动不需要力来维持，牛顿用扭秤实验测得万有引力常量B ．法拉第提出“场”的概念，并发现了电流的磁效应C ．库仑研究了静止点电荷之间的相互作用的规律，并测定了静电力常量D ．焦耳研究了电流生热的相关规律，牛顿在前人的基础上总结出了牛顿三定律8．形成持续电流的条件是()A．只要有电压加在物体的两端B．必须保持导体两端有电压C．只在导体两端瞬时加电压D．只要有大量的自由电荷9．关于实验器材，下列说法正确的是（）A．游标卡尺可以测杯子的深度B．电容相同的电容器，其储存的电量必相同C．打点计时器只能接低压交流电源D．定值电阻的阻值与其两端电压成正比，与其通过的电流成反比10．如图所示电路中，电源的电动势为E，内电阻为r，当滑动变阻器的滑片P由a向b滑动的过程中，电流表、电压表的示数变化情况是（）A．电流表示数一直减小，电压表示数一直增大B．电流表示数一直增大，电压表示数一直减小C．电流表示数先增大后减小，电压表示数先减小后增大D．电流表示数先减小后增大，电压表示数先增大后减小11．如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是（）A．R B．R/4 C．R/2 D．4R12．如图所示，开关K原来是闭合的，当R1、R2的滑片处于图中所示的位置时，悬在平行板电容器的带电尘埃P刚好处于静止状态．要使尘埃加速向下运动的方法是( )A ．把R 1的滑片向上移动B ．把R 2的滑片向上移动C ．把R 2的滑片向下移动D ．断开开关K13．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。

《恒定电流》检测题一、单选题1．关于电源电动势，下列说法正确的是（）A．同一电源接入不同的电路中，其电动势会发生改变B．电源电动势与是否接入外电路无关C．电源电动势就是电源两极间的电压D．电源电动势与外电路电阻有关2．电池短路时可能会烧坏电池，甚至引起火灾。

电池短路时A．电流很小 B．电流很大 C．电动势变小 D．电动势变大3．如图所示，电源电动势E,内阻r,当滑动变阻器的滑动片P向上端移动时，则理想电表示数的变化情况是（）A．V1减小，V2增大，A增大B．V1增大，V2减小，A增大C．V1增大，V2增大，A减小D．V1减小，V2减小，A减小4．将截面均匀、长为L、电阻为R的金属导线截去1n，再拉长至L，则导线电阻变为（）A．1nn-R B．1nn-R C．1nR D．nR5．如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝30V，内阻r ＝1Ω，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈电阻R＝1Ω，则下列说法中正确的是（）A．通过电动机的电流为10A B．电源内阻的电功率为4WC．电动机的输出功率为16W D．电动机的效率是80％6．一台电动机，线圈电阻为0.8Ω，当它两端所加电压为220V时，通过的电流为5A，关于此电动机，下列判断正确的是（ ）A ．由于其电压电流电阻关系不符合欧姆定律，可以判断电动机已经损坏B ．此电动机的发热功率为10WC ．此电动机的输出功率为505WD ．此电动机的效率约为98%7．下列说法正确的是（ ）A ．库仑在研究电荷间相互作用时，提出了“电场”的概念B ．电源的电动势跟电源内非静电力做的功成正比，跟通过电源的电荷量成反比C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功不一定为零D ．金属材料的电阻率随温度的升高而减小8．如图所示，理想变压器原、副线圈的匝数比为k ，输出端接有一交流电动机，其线圈的电阻为R 。

《恒定电流》检测题一、单选题1．如图所示的电路，R0为定值电阻，R为滑动变阻器，滑动触头P滑动时，电路的总电阻发生变化，以下情况正确的是（）A．P向左滑动，总电阻变小B．P向右滑动，总电阻变小C．P滑动到最左端时，总电阻为R0D．P滑动到最右端时，总电阻为R2．如图（a）所示为某一门电路符号及输入端A、B的电势随时间变化关系的图像，则图中能正确反映该门电路输出端电势随时间变化关系的图像是（）A．B．C．D．3．有一铅蓄电池，当移动1C电荷时非静电力做功2J，该铅蓄电池的电动势是（）A．2V B．1VC．2.5V D．1.5V4．下列说法正确的是（）A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是安培C．电流有方向，它始终从高电势处流向低电势处D．导体两端只要有电势差就可以产生持续的电流5．在如图所示电路中，R 0为定值电阻，R 1为滑动变阻器，电源内阻不可忽略。

闭合电路使灯泡L 发光后，当滑片向右滑动时，以下说法正确的是（ ）A ．灯泡L 变亮B ．通过R 1的电流变大C ．电路的路端电压变大D ．R 0上消耗的电功率减小6．两粗细相同的同种金属电阻丝R 1、R 2的电流I 和电压U 的关系图线如图所示，可知（ ）A ．两电阻的大小之比为R 1：R 2=：1B ．两电阻的大小之比为R 1：R 2=1：3C ．两电阻丝长度之比为L 1：L 2=3：1D ．两电阻丝长度之比为L 1：L 2=1：7．下列各物理量的定义式正确的是（ ） A ．加速度F a m= B ．电流强度U I R =C ．电势PE qφ=D ．电场强度2kQE r=8．一根均匀的电阻丝其电阻为R ，在温度不变的情况下，下列情况中其电阻值仍为R 的是 A ．长度不变，截面积增大一倍 B ．长度和截面积都缩小一倍 C ．截面积不变，长度增大一倍 D ．长度和截面半径都增大一倍.9．下列关于欧姆表的说法中正确的是（ ） A ．用欧姆表测电阻时，指针越靠近右边误差越小B ．红表笔与表内电池正极相联，黑表笔与表内电池负极相联C ．“∞”刻度一般在刻度盘的右端D ．欧姆表的每一档测量范围都是0到∞10．如图所示，电路中每个电阻的阻值都相同．当电压U 升高时，先烧坏的电阻应是（ ）A ．R 1和R 2B ．R 3和R 4C ．R 5D ．不能确定11．如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两个过程中（ ）A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电量相同12．高温超导限流器是一种有效的短路电流限制装置．该装置由超导部件和限流电阻并联组成，如图中虚线框内所示．超导部件的超导临界电流是IC ，当干路电流I 大于IC 时，超导部件将自动从超导态（电阻为零）转变为正常态（此状态下可认为是纯电阻），从而限制了干路中的大电流．已知超导部件的正常态电阻值为R 1=3Ω，超导临界电流I C =1.2A ，限流电阻R 2=6Ω，小灯泡L1、L2如都标有“6V，6W"的字样，电源的电动势E=8V ，内阻r=2Ω．原来小灯泡Ll 正常发光．若小灯泡Ll 突然发生短路，则 （ ）A ．Ll 短路前，L2也正常发光B ．Ll 短路前，通过超导部件的电流为lAC ．L1短路后，L2变暗D ．L1短路后，通过超导部件的电流为3A 13．下列关于矢量和标量的说法正确的是A ．做直线运动的甲、乙两物体位移x 甲＝3 m ，x 乙＝－5 m ，则x 甲>x 乙B ．速度是矢量，而速度变化量是标量C ．电流既有大小又有方向，所以它是矢量D ．矢量和标量遵从不同的运算法则，而不只是看物理量的正、负二、多选题14．有关欧姆表的使用，下列说法中正确的是( ) A ．更换测量挡时，需要重新调零B ．测量电阻时，表的指针偏转角度越大，误差就越小C ．使用完毕应将选择开关旋至交流电压最高挡或“off”挡D ．如果指针相对电流零刻度偏转太小，应改用大量程测量15．如图所示是某型号电吹风的电路图，它主要由电动机M 和电热丝R 构成．已知电吹风的额定电压为220V ，吹冷风时的功率为120W ，吹热风时的功率为1000W ，关于该电吹风，下列说法正确的是A ．若S 1、S 2闭合，则电吹风吹冷风B ．电热丝的电阻为55ΩC ．电动机工作时输出的机械功率为880WD ．当电吹风吹热风时，电动机每秒钟消耗的电能为120J16．如图所示，电源内阻不能忽略，开关闭合后，灯泡A 、B 均发光．现将滑动触头向右移动，下列说法正确的是A ．A 灯变亮、B 灯变暗 B ．A 灯变暗、B 灯变亮C ．电源路端电压一定增大D ．电源的输出功率一定增大17．在如图所示的电路中，若滑动变阻器的滑动端P 向下滑动时，则L 1、L 2、L 3、L 4四灯的发光情况将是( )A ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 4变暗 三、实验题18．用如图1所示的电路图测量一节干电池的电动势和内阻。

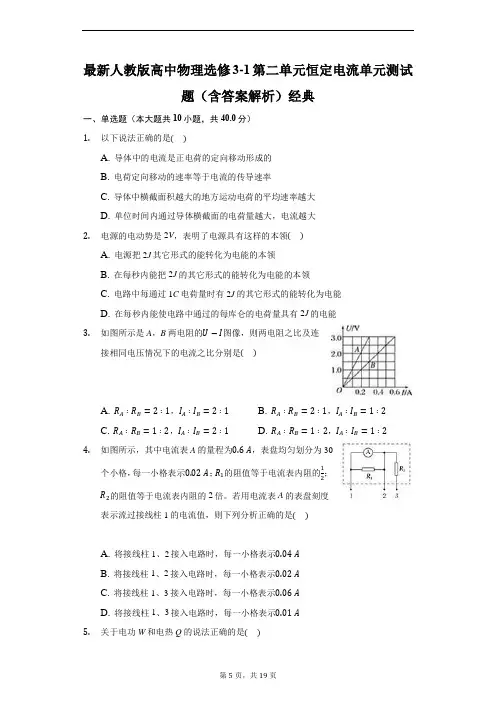

最新人教版高中物理选修3-1第二单元恒定电流单元测试题（含答案解析）经典一、单选题（本大题共10小题，共40.0分）1.以下说法正确的是()A. 导体中的电流是正电荷的定向移动形成的B. 电荷定向移动的速率等于电流的传导速率C. 导体中横截面积越大的地方运动电荷的平均速率越大D. 单位时间内通过导体横截面的电荷量越大，电流越大2.电源的电动势是2V，表明了电源具有这样的本领()A. 电源把2J其它形式的能转化为电能的本领B. 在每秒内能把2J的其它形式的能转化为电能的本领C. 电路中每通过1C电荷量时有2J的其它形式的能转化为电能D. 在每秒内能使电路中通过的每库仑的电荷量具有2J的电能3.如图所示是A，B两电阻的U−I图像，则两电阻之比及连接相同电压情况下的电流之比分别是()A. R A∶R B=2∶1，I A∶I B=2∶1B. R A∶R B=2∶1，I A∶I B=1∶2C. R A∶R B=1∶2，I A∶I B=2∶1D. R A∶R B=1∶2，I A∶I B=1∶24.如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30；个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的12R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是()A. 将接线柱1、2接入电路时，每一小格表示0.04AB. 将接线柱1、2接入电路时，每一小格表示0.02AC. 将接线柱1、3接入电路时，每一小格表示0.06AD. 将接线柱1、3接入电路时，每一小格表示0.01A5.关于电功W和电热Q的说法正确的是()A. 在任何电路中都有W=UIt、Q=I2Rt，且W=QB. 在任何电路中都有W=UIt、Q=I2Rt，但W不一定等于QC. W=UIt、Q=I2Rt均只有在纯电阻电路中才成立D. W=UIt在任何电路中都成立，Q=I2Rt只在纯电阻电路中才成立6.关于电阻、电压和电流下列说法中错误的是()A. 由R=UI可知，电阻与电压、电流都有关B. 半导体的电阻率随温度的升高而减小C. 金属的电阻率随温度的升高而增大D. 由R=ρLS可知，导体的电阻与导体的长度和横截面积都有关系7.如图所示，U−I图线上，a，b，c各点均表示该电路中有一个确定的工作状态，α=β，则下列说法中正确的是()A. 在b点时，电源有最大输出功率B. 在b点时，电源的总功率最大C. 从a到b时，β角增大，电源的总功率和输出功率都将增大D. 从b到c时，β角增大，电源的总功率和输出功率都将增大8.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中u为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为()A. 34、14B. 13、23C. 12、12D. 23、139.使用多用电表测电阻时，把选择开关旋到“×100”挡，按规范操作后，表盘的示数为42，那么，被测电阻的阻值为()A. 0.42ΩB. 42ΩC. 4.2×102ΩD. 4.2×103Ω10.如图所示，是一个多量程多用电表的简化电路图测电流和测电压时各有两个量程，还有两个挡位用来测电阻下列说法正确的是()A. 当开关S调到位置1、2时，多用电表测量的是电流，且调到位置1时的量程比位置2的小B. 当开关S调到位置3、4时，多用电表测量的是电阻，且A为黑表笔C. 当开关S调到位置5、6时，多用电表测量的是电压，且调到位置6时的量程比位置5的大D. 多用电表各挡位所对应的表盘刻度都是均匀的二、填空题（本大题共4小题，共20.0分）11.如图所示的电路中E=3V，r=0.5Ω，R0=1.5Ω，变阻器的最大阻值R m=10Ω．(1)当变阻器的阻值R=_____Ω时，变阻器消耗的功率最大，为_______W．(2)当变阻器的阻值R=____Ω时，电阻R0消耗的功率最大，为_____W．12.如图千分尺的读数______mm，20分度的游标卡尺读数为______mm。

2020--2021人教物理选修3—1第2章恒定电流练习含答案人教选修3—1第二章恒定电流1、下列说法中正确的是()A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是AC．电流有方向，它是一个矢量D．任何物体，只要其两端的电势差不为零，就有电流存在2、下列有关电源的电路中，导线内部的电场强度的说法中正确的是() A．导线内部的电场就是电源所形成的电场B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的C．因为导体处于电源的电场中，所以导体内部的场强处处为零D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的3、(双选)关于电源与电路，下列说法正确的是()A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功4、一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间t变化的图象如图所示，此图象的斜率可表示为()A．U B．RC．UR D．1R5、电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把这个电流表改装成量程为1.0 V的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻6、如图所示为甲、乙两灯泡的I-U图象，根据图象，计算甲、乙两灯泡并联在电压为220 V的电路中时实际发光的功率分别约为()A．15 W、30 W B．30 W、40 WC．40 W、60 W D．60 W、100 W7、如图所示为一个小型电热水器。

浸入水中的加热元件的电阻R L＝1.0 Ω，在外部并联的电阻R S＝2.0 Ω，电源为恒流源，在正常工作时，电源始终给电路提供I＝3.0 A的恒定电流。

（第二章）一．本题共10小题，每小题4分，共40分。

全部选对的得4分，选不全的得2分，有选错的或不答的得0分。

1、如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将：A.都变亮B.都变暗C.A、B变亮，C变暗D.A、C变亮，B变暗2、如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r，P1和P2分别表示电阻r，R1，R2上所消耗的功率，当R1=R2=r时，P r∶P1∶P2等于：A、1∶l∶1B、2∶1∶1C、1∶4∶4D、4∶l∶13、如图所示的电路中，当滑动变阻器的滑片向上推动时：A．电压表示数变大，电流表示数变小B．电压表示数变小．电流表示数变大C．电压表、电流表示数都变大D．电压表、电流表示数都变小4、如图所示，当R1的触头向右移动时，电压表V1和电压表V2的示数的变化量分别为△U1和△U2（均取绝对值）；则△U1和△U2的大小关系为：A．△U1＞△U2B．△U1=△U2C．△U1＜△U2D．条件不足，无法确定△U1和△U2的大小关系5、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2并联接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为( )A．8W B．10W C．4W D．15W6．先后按图中（1）、（2）所示电路测同一未知电阻阻值R x，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为6V，电流表示数为2mA，那么按图（2）所示电路测得的结果应有（）A．电压表示数为6V，电流表示数为2mAB．电压表示数为6V，电流表示数小于2mAC ．电压表示数小于6V ，电流表示数小于2mAD ．电压表示数小于6V ，电流表示数大于2mA7、如图所示为用直流电动机提升重物的装置，重物的重量为500N ，电源电动势为110V ，不计电源内阻及各处摩擦，当电动机以0.90m/s 的恒定速度向上提升重物时，电路中的电流为5.0A ，可以判断： A 、电动机消耗的总功率为550W B 、提升重物消耗的功率为450W C 、电动机线圈的电阻为22Ω D 、电动机线圈的电阻为4Ω8、下列关于欧姆表的说法中正确的是：A. 测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上B. 测量电阻时，如果待测电阻不和电源断开，可能会烧坏表头C. 测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大D. 换用另一量程时，需要重新调零9、有一横截面积为S 的铜导线，流经其中的电流为I ，设每单位体积的导线有n 个自由电子，电子电量为e ，此时电子的定向转动速度为υ，在△t 时间内，通过导体横截面的自由电子数目可表示为：A ．n υS △tB ．n υ△tC ．I △t/eD ．I △t/(Se)10．如图所示，电路中电源电动势为E ，内电阻为r ，定值电阻的阻值为R 0，变阻器的全阻值为R ，关于各部分的功率，有关说法正确的是： A 、当R=R 0+r ，R 上消耗的功率达到最大值； B 、当R=R 0+r ，R 0上消耗的功率达到最大值； C 、当R+R 0=r ，电源的输出功率达到最大值；D 、当R 0=R+r ，R 0上消耗的功率达到最大值。

人教版选修3-1第二章恒定电流单元测试题号一二三总分得分一、单选题（本大题共13小题）1.在图中所示的电路中，当滑动变阻器的滑动触片向b端移动时（）A. 伏特表V读数增大,电容C的电荷量在减小B. 安培表A的读数增大,电容C的电荷量在增大C. 伏特表V的读数增大,安培表A的读数减小D. 伏特表V的读数减小,安培表A的读数增大2.在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源与电阻R组成闭合电路．由图象判断错误的是（）A. 电源的电动势为3 V,内阻为0.5ΩB. 电阻R的阻值为1ΩC. 电源的效率为80%D. 电源的输出功率为4 W3.如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内电阻，以下说法中不正确的是（）A. 当R2=R1+r时,R2上获得最大功率B. 当R1=R2+r时,R1上获得最大功率C. 当R2=0时R1上获得功率一定最大D. 当R2=0时,电源的输出功率可能最大4.如图，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L也能正常发光，现将滑片由该位置向a端滑动，则( )A. 灯泡将变暗,电源效率将减小B. 液滴带正电,将向下做加速运动C. 电源的路端电压增大,输出功率也增大D. 滑片滑动瞬间,带电液滴电势能将减小5.有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在△t时间内，通过导线的横截面积的自由电子数目可表示为（）A. nvs△t B. nv△t C. I△teD. I△tse6.如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()A. R1：R2=3：1B. 把R1拉长到原来的3倍长后电阻等于R2C. 将R1与R2串联后接于电源上,则功率之比P1：P2=1：3D. 将R1与R2并联后接于电源上,则电流比I1：I2=1：37.电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（）A. 电动势是一种非静电力B. 电动势越大,表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压8.如图所示，电阻R1R2R3R4满足R1：R2：R3：R4=1：2：3：4，当AB间接上直流电压时，R1R2R3R4的电流比为（）A. 1：2：3：4B. 3：2：1：6C. 6：3：2：11D. 3：2：1：49.两只额定电压均为110V的灯泡A和B，额定功率分别为100W和40W，为了使它们接到220V电源上能正常发光，同时电路消耗的电功率最小，如图所示的四个电路中最合理的是图（）A. B.C. D.10.在如图所示电路中，当滑动变阻器滑片P向上移动时，则（）A. A灯变亮、B灯变亮、C灯变亮B. A灯变暗、B灯变亮、C灯变暗C. A灯变亮、B灯变暗、C灯变暗D. A灯变暗、B灯变暗、C灯变亮11.如图所示是双量程电压表的电路图，已知电流表满偏电流I g=1mA，电阻R1=4.5kΩ，R2=20kΩ，当使用a、b两个端点时，量程为0～5V，则使用a、c两个端点时的量程是（）A. 0～10VB. 0～15VC. 0～20VD. 0～25V12.一个T型电路如图所示，电路中的电阻R1=10Ω，R2=120Ω，R3=40Ω．另有一测试电源，电动势为100V，内阻忽略不计．则（）A. 当cd端短路时,ab之间的等效电阻是50ΩB. ab端短路时,cd之间的等效电阻是50ΩC. 当ab两端接通测试电源时,cd两端的电压为80VD. 当cd两端接通测试电源时,ab两端的电压为80V13.关于电流的说法中正确的是（）A. 根据I=q,可知I与q成正比tB. 电流有方向,电流也有矢量C. 在金属导体中,自由电子移动方向为电流方向D. 电流的单位“安培”是国际单位制中的基本单位二、实验题（本大题共3小题）14.某同学想设计一个测量金属棒电阻率的实验方案，实验室提供的器材有：A．电流表A1（内阻R g=100Ω，满偏电流I g=3mA）B．电流表A2（内阻约为0.4Ω，量程为0.6A）C．定值电阻R0=900ΩD．滑动变阻器R（5Ω，2A）E．干电池组（6V，0.05Ω）F．一个开关和导线若干G．螺旋测微器，游标卡尺（1）如图1，用螺旋测微器测金属棒直径为______mm；如图2用20分度游标卡尺测金属棒长度为______cm．（2）用多用电表粗测金属棒的阻值：当用“×10Ω”挡时发现指针偏转角度过大，他应该换用______挡（填“×1Ω”或“×100Ω”），换挡并进行一系列正确操作后，指针静止时如图3所示，则金属棒的阻值约为______Ω．（3）请根据提供的器材，设计一个实验电路，要求尽可能精确测量金属棒的阻值．（4）若实验测得电流表A1示数为I1，电流表A2示数为I2，则金属棒电阻的表达式为R x=______．（用I1，I2，R0，R g表示）15.用如图（甲）所示的电路图研究额定电压为2.4V的灯泡L的伏安特性，并测出该灯泡在额定电压下工作时的电阻值．（1）在闭合开关S前，滑动变阻器触头应该放在______端．（选填“a”或“b”）（2）按电路图（甲）测出的灯泡电阻值比真实值______（选填“偏大”或“偏小”）．根据所得到的图象如图乙所示，它在额定电压下实际功率P=______W，I-U图象是一条曲线而不是直线的原因是______．16.图（a）为某同学组装完成的简易多用电表的电路图。

《恒定电流》检测题一、单选题1．有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是A．把电炉的电阻丝截去一半B．把电炉的电阻丝截成相等的两段，再并联起来C．用另一根和它相同的电阻丝串联D．用另一根和它相同的电阻丝并联2．在如图所示的电路中，电源电动势为E，内电阻为r，各电表都看做理想表。

闭合开关，滑动变阻器滑片P向右移动，若以、、、分别表示电压表V1、V2、V3和电流表A的示数变化的大小，则下述结论正确的是（）A．电压表V1、V2、V3和电流表A的示数分别是变大、变大、变小、变大B．电压表V1、V2、V3和电流表A的示数分别是变大、变小、变大、变小C．、、均变小D．3．如图所示电路，在平行金属板M，N内部左侧中央P有一质量为m的带电粒子（重力不计）以水平速度v0射入电场并打在N板的O点．改变R1或R2的阻值，粒子仍以v射入电场，则（）A．该粒子带正电B．减少R1，粒子将打在O点左侧C．减少R2，粒子将打在O点左侧D ．增大R 1，粒子在板间运动时间不变4．在如图所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的绝对值分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示．下列说法正确的是( )A ． 不变， 变大B ． 变大，不变 C ．变大，变大 D ．ΔU 1＝ΔU 25．一只“220 V、100 W”的灯泡工作时电阻为484 Ω，拿一只同样的灯泡来测量它不工作时的电阻，下列说法中正确的是（ ）A ．小于484 ΩB ．大于484 ΩC ．等于484 ΩD ．无法确定6．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A 、B 两灯亮度的变化情况为( )A ．A 灯和B 灯都变亮 B ．A 灯和B 灯都变暗C ．A 灯变亮,B 灯变暗D ．A 灯变暗,B 灯变亮7．发光二极管简称为LED ，它被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点，广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。

人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）1 / 9《恒定电流》检测题一、单选题1．如图所示，电表均为理想电表，当滑动变阻器滑片P 向a 端移动过程中，下列说法正确的是A ．电压表V 的示数减小B ．电流表A 的示数增大C ．电容器C 的带电量减少D ．电阻R 1的功率减小2．通常一次闪电过程历时约0.2﹣0.3s ，它由若干个相继发生的闪击构成。

每个闪击持续时间仅4080μs ，电荷转移主要发生在第一个闪击过程中。

在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1km ；第一个闪击过程中云地间转移的电荷量约为6C ，闪击持续时间约为60μs ．假定闪电前云地间的电场是均匀的。

根据以上数据，下列判断正确的是（ ）A ．闪电电流的瞬时值可达到1×102AB ．整个闪电过程的平均功率约为1×1014WC ．整个闪电过程向外释放的能量约为6×109JD ．整个闪电过程向外释放的能量约为6×106J3．图甲为某电源的U － I 图线，图乙为某小灯泡的U － I 图线，则下列说法中正确的是A ．电源的内阻为 0.5ΩB ．小灯泡的电阻随着功率的增大而减小C ．当小灯泡两端的电压为 0.5V 时，它的电阻约为 16ΩD．把电源和小灯泡组成闭合回路，小灯泡的功率约为3W4．如图，电源内阻一定，将滑动变阻器R滑片向左滑动一小段距离，理想电压表V1、V2示数变化量的绝对值分别为ΔU1、ΔU2，理想电流表A示数变化量的绝对值为ΔI，下列判断正确的是A．V的示数减小 B．电源输出功率一定在增大2C．ΔU1与ΔI比值在减小 D．ΔU1小于ΔU25．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是( )A．加5V电压时，导体的电阻约是10ΩB．加12V电压时，导体的电阻约是8ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，该元件可能是定值电阻6．为了描绘标有“3V 0.4W”的小灯泡的伏安特性曲线，要求灯泡电压能从零开始变化．所给器材如下：（1）电流表（0～200mA，内阻约1Ω）（2）电压表（0～3V，内阻约5kΩ）（3）滑动变阻器（0～10Ω，0.5A）（4）电源（3V）（5）电键一个，导线若干为了准确描绘小灯泡的伏安特性曲线，实验电路图应选择如图中的（）A． B． C． D．人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）3 / 97．如图所示，厚薄均匀的矩形金属薄片边长ab =2bc ，当将A 与B 接入电路或将C 与D 接入电路中时电阻之比R AB ：R CD 为（ ）A ．1：4B ．1：2C ．2：1D ．4：18．在校园冬季安全大检查中，某学习小组发现学校宿舍楼的火警报警装置的电路如图所示，R 1为热敏电阻，温度升高时，R 1急剧减小，当电铃两端电压达到一定值时，电铃会响，则下列说法正确的是( )A.若报警器的电池老化(内阻变大，电动势不变)，不会影响报警器的安全性能B.若试验时发现当有火时装置不响，应把R 2的滑片P 向下移C.若试验时发现当有火时装置不响，应把R 2的滑片P 向上移D.增大电源的电动势，会使报警的临界温度升高9．如图所示的U-I 图象中，直线I 为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R 的伏安特性曲线，用该电源直接与电阻R 连接成闭合电路，由图象可知( )A ．电源的输出功率为3.0WB ．电源电动势为3V ，内阻为0.5ΩC ．电源内部消耗功率为1.0WD ．R 的阻值为1.5Ω10．一个电流表,刻度盘的每1小格代表1uA,内阻为Rg 。

高二物理（人教版）选修3-1单元测试卷：第二章恒定电流学校:___________姓名：___________班级：___________考号：___________一、单选题1．在右图电路中,当滑动变阻器的滑片向左滑动过程中,下列说法正确的是（）A．通过电阻R2的电流将变小B．通过电阻R3的电流将变大C．通过电阻R4的电流将变大D．路端电压将不变2．一个电流表的满偏电流I g=1mA,内阻R g=500Ω．要把它改装成一个量程为10V的电压表，则应在电流表上A．串联一个9.5Ω的电阻B．并联一个10 kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5Ω的电阻3．某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系上，如图中的A、B、C所示，根据图线可知：（）A．反映r P变化的图线是bB．电源电动势为4 VC．电源内阻为1ΩD．当电流为0.5 A时，外电路的电阻为8Ω4．有甲、乙两个导体，甲的横截面积是乙的2倍，而单位时间内通过乙导体某一横截面的电荷量是通过甲导体某一横截面的电荷量的2倍，下列说法正确的是（）A．通过甲、乙两导体的电流相同B．通过乙导体的电流是甲导体的2倍C．乙导体中自由电荷定向移动的速率是甲导体的2倍D．甲、乙两导体中自由电荷定向移动的速率相同5．如图所示，路端电压U不变，要使定值电阻R两端的电压为U/2，则滑动触头应在（）A．R0的中点处B．R0的中点偏上处C．R0的中点偏下处D．无论调到什么位置均不能满足要求6．将一盏“6V，12W”的小灯泡一台线圈电阻是2Ω的发动机及电动势为30V、内阻为1Ω的电源组成串联闭合电路，小灯泡刚好正常发光，则电动机输出的功率是（）A．36W B．44W C．50W D．63W7．闭合电路欧姆定律是恒定电流一章的重点知识，闭合电路中下列叙述中正确的是：（）A．E=IR+Ir适应于所有电路B．EIR r=+仅适应于外电路是纯电阻电路C．E=U外+U内适应于纯电阻电路D．电源的电动势数值上等于电源两极间的电压8．一段长为L，电阻为R的均匀电阻丝，把它拉制成3L长的均匀细丝后，其电阻值为：（）A．R／3 B．3RC．R／9 D．9R二、多选题9．某导体中的电流I随其两端电压U的变化如图所示,则下列说法中正确的是：（）A．加5 V电压时,导体的电阻为0.2 ΩB．加12 V电压时,导体的电阻约为8 ΩC．随着电压的增大,导体的电阻不断增大D．随着电压的增大,导体的电阻不断减小10．某同学按如图电路进行实验，电压表内阻看作无限大，电流表内阻看作零．实验中由于电路发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是:A．R3短路B．R P短路C．R3断开D．R2断开11．如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是（）A．小灯泡L1、L3变暗，L2变亮B．小灯泡L3变暗，L1、L2变亮C．ΔU1<ΔU2D．ΔU1>ΔU212．如图所示，现有甲、乙、丙三个电动势E相同而内阻r不同的电源．用这三个电源分别给定值电阻R供电，已知它们的阻值大小关系为R=r甲>r乙>r丙，则将R先后接在这三个电源上时的情况相比较，下列说法正确的是（）A．接在甲电源上时，电源内阻消耗的功率最大B．接在乙电源上时，电源的总功率最大C．接在丙电源上时，电源的输出功率最大D．接在甲电源上时，电源的输出功率最大三、实验题13．晖晖同学利用下图a所示电路测量某电源的电动势E和内阻r，其中R为电阻箱，为使测量更加准确，多次改变电阻箱的阻值R，读出电流表的相应示数I，以1/I为纵坐标，R为横坐标，画出1/I与R的关系图线是一条直线，如下图(b)所示．将图线延长可得直线在纵轴的截距为m，直线的斜率为k．则(1)E=_________，（2）r=_________．14．解答关于“测定某电阻丝的电阻率”实验的有关问题：（1）实验中，用螺旋测微器测量一种电阻值很大的电阻丝直径，刻度位置如图1所示，则电阻丝的直径是____________mm．（2）用电流表和电压表较精确测定此电阻丝的阻值（约为20kΩ），提供下列可选用的器材:电压表V（量程3V，内阻约50kΩ）电流表A1（量程200μA，内阻约200Ω）电流表A2（量程5mA，内阻约20Ω）电流表A3（量程0.6A，内阻约1Ω）滑动变阻器R（最大阻值50Ω）电源E（电源电压为4V）开关S、导线若干a．在所提供的电流表中应选用（填字母代号）；b．在虚线框图2中画出测电阻的实验电路；（3）分别用L、d、R X表示电阻丝的长度、直径和阻值，则电阻率表达式为ρ=．四、解答题15．规格为“220 V36 W”的排气扇，线圈电阻为40 Ω，求：(1)接上220 V的电压后，排气扇转化为机械能的功率；(2)如果接上电源后，扇叶被卡住，不能转动，求电动机的发热功率．16．如图，电源电动势ε=10V，内阻不计，R1=4Ω，R2=6Ω，C=30μF．(1)闭合电键S，求稳定后通过R1的电流．(2)然后将电键S断开，求这以后流过R1的总电量17．在如图所示的电路中，已知电源电动势E=3V，内电阻r=1Ω，电阻R1=2Ω，滑动变阻器R的阻值可连续增大，问：（1）当R多大时，R消耗的功率最大？最大功率为多少？当R消耗功率最大时电源的效率是多少？（2）当R多大时，R1消耗的功率最大？最大功率为多少？（3）当R为多大时，电源的输出功率最大？最大为多少？18．电路如图所示，电源电动势E＝28 V，内阻r＝2 Ω，电阻R1＝12 Ω，R2＝R4＝4 Ω，R3＝8 Ω，C为平行板电容器，其电容C＝3.0 pF，虚线到两极板距离相等，极板长l＝0.20 m，两极板的间距d＝1.0×10－2 m．求：（1）若开关S处于断开状态，R3上的电压是多少？（2）当开关闭合后，R3上的电压会变化，那么电容器上的电压等于多少？（3）若开关S断开时，有一带电微粒沿虚线方向以0 ＝2.0 m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C 的电场中，能否从C 的电场中射出？（要求写出计算和分析过程，210/g m s ）参考答案1．C 【解析】试题分析：当滑动变阻器的滑片向左滑动过程中，R 1的阻值变大，R 1与R 2并联后 搃 电阻也会变大，故外电路的总电阻变大，路端电压将增大，选项D 错误；电路中的总电流变小，又因为电路端电压增大，所以电阻R 4中的电流变大，选项C 正确；故通过电阻R 3的电流变小，选项B 错误；电阻R 3的两端电压变小，故R 1与R 2并联的电阻增大，故通过电阻R 2的电流变大，选项A 错误． 考点：动态电路．【名师点晴】当一个电阻的阻值增大时，与其并联的总电阻也会增大，因为根据并联电路的电阻公式可知，该电阻增大，则庐电阻的倒数会减小，则总电阻的倒数会减小，故总电阻会增大，这就是当R 1增大时，为什么R 1与R 2并联后的总电阻也增大的原因． 2．C 【分析】本题考查电表的改装及串联电路的特点 【详解】要改装成一个电压表，则必须要有分压电阻，所以应该将电流表和一个电阻串联，排除BD选项，串联后总电压量程为10V ，根据欧姆定律有，=+U IgRg R （） ，解得R =9500Ω，即C 选项正确．综上所述，本题选C ． 3．B 【解析】试题分析：电源内部的发热功率为2r P I r =，则r P I -图象是抛物线，而且是增函数，则反映r P 变化的图线是c ,故A 错误；直流电源的总功率为E P EI =，P I -图象的斜率等于电动势E ，则有842P E V V I ===，故B 正确；图中2I A =时，电源内部的发热功率r P 与电源的总功率相等，则有2r P I r =，得到22822r P r I ==Ω=Ω,故C 错误；当电流为0.5A 时，根据闭合电路欧姆定律得：EI R r=+，代入解得：6R =Ω，故D 错误． 考点：闭合电路的欧姆定律、电功、电功率【名师点睛】本题要根据电源的总功率公式E P EI =求解电动势，根据发热功率的解析式I 2r ，求解电源的内阻．要明确内外电路功率的关系． 4．B 【详解】AB ．由于单位时间内通过乙导体某一横截面的电荷量是通过甲导体某一横截面的电荷量的2倍，根据：Q I t=可知乙导体中的电流是甲的2倍，故A 错误，B 正确； CD ．根据电流微观表达式：I nqSv =则：I v nqS=由于不知道甲、乙两导体的性质（n 、q 不知道），所以v 的关系无法判断，故C 错误，D 错误。
