高中物理选修3-1第二章恒定电流测试卷

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．下列说法正确的是( )A ．由C =Q U可知，电容器的电容与任一极板的电荷量Q 成正比 B ．由φ=pE q 可知，电场中某点的电势与电荷在该点处具有的电势能E p 成正比C ．由R =ρL S可知，金属导体的电阻与其接入电路的长度成正比 D ．由E =W q可知，某一电源的电动势与电源中非静电力所做的功成正比 2．如图所示是某导体的I －U 图线，图中α＝45°，下列说法正确的是( )A ．该导体的电阻与其两端的电压成正比B ．此导体可能是半导体C ．I －U 图线的斜率表示电阻的倒数，所以R ＝1.0ΩD ．在该导体两端加6.0V 电压时，每秒通过导体截面的电荷量是3.0C3．关于电源电动势，下列说法正确的是( )A ．电源两极间的电压一定等于电源电动势B ．电源在没有接入电路时两极间电压等于电源电动势C ．所有电源的电动势都是相同的D ．2号电池比5号电池的电动势大4．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻R g ＝100 Ω，调零电阻的最大值R 0＝50 kΩ，电池电动势E ＝1.5 V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．1kΩB ．10 kΩC ．100 kΩD ．100 Ω5．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W”和“20 Ω，40 W”，则它们的额定电流之比为( )A ∶20 C6．关于正常工作的发电机、电动机和白炽灯，以下说法中正确的是（ ）A ．发电机是将电能转化为机械能的装置B ．电动机是将机械能等能转化为电能的装置C ．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能D ．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能7．比值定义法是物理学中定义物理量的一种常用方法，所谓比值定义法，就是用两个基本的物理量的“比”来定义一个新的物理量的方法。

恒定电流单元测试一、选择题（本大题共12个小题，每小题一个或者一个以上正确答案，请将正确答案的序号选出并填写在对应题号下的空格中，每小题4分，共48分）1、用P=求出的“220 V40 W”的灯泡的电阻为1 210 Ω,用多用电表测得其电阻只有90 Ω,下列说法中正确的是()A.两个阻值相差悬殊是不正常的,一定是测量时读错了数据B.两个阻值相差悬殊是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能出厂时把灯泡的功率标错了D.两个阻值相差悬殊是正常的,1 210 Ω是正常工作状态(温度很高)的阻值,90 Ω是常温下的阻值2、在一次研究性学习活动中,研究小组对一幢居民楼的供电设施进行了观察和测量,整幢居民楼供电线路可简化为如图所示的模型,暂停供电时,用欧姆表测得A、B间电阻为R,恢复供电后,测得A、B间电压为U,进线电流为I。

则计算该幢居民楼的总功率可以用的公式是()A.P=I2RB.P=C.P=IUD.以上公式都适用3、(多选)如图所示,两只电压表V1和V2是由完全相同的电流表改装而成的,V2的量程为5 V,V1的量程为15 V,为了测量15~20 V的电压,把V1、V2串联起来使用,这种情况下()A.V1、V2读数相等B.V1、V2两指针偏角相等C.V1、V2读数之比等于电压表内阻之比D.V1和V2的指针偏转角度之比等于电压表内阻之比4、某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路,接通电源后,可能出现的情况是()A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮5、电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是()A.通过电炉丝的电流大,而通过导线的电流小B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小D.电炉丝两端的电压比铜导线两端的电压小得多6、如图所示,电源电动势为6 V,当开关S接通时,灯泡L1和L2都不亮,用电压表测得各部分电压是U ad=0,U cd=6 V,U ab=6 V,由此可判定()A.L1和L2的灯丝都断了B.L1的灯丝断了C.L2的灯丝断了D.变阻器R断路7、如图是一火警报警器的一部分电路示意图。

绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）1 / 9《恒定电流》检测题一、单选题1．如下图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和效率分别是( )A ．2W,33.3%B ．4W,33.3%C ．2W,66.7%D ．4W,66.7%2．如图所示，电源电动势E=1.5V ，内电阻r=0.5Ω，滑动变阻器R 1的最大电阻R m =5.0Ω，定值电阻R 2=2.0Ω，C 为平行板电容器，其电容为3μF。

将开关S 与a 接触，则A ．当R 1接入电路阻值为0.5Ω时，R 1消耗的功率最大B ．当R 1的阻值增大时，R 2两端的电压减小C ．开关从a 接向b ，流过R 3的电流流向为d→>cD ．开关从a 接向b ，待电路稳定，流过R 3的电荷量为3910 －C3．小李家的房子装修，买了一卷规格为“100m、4mm 2的铜导线（已知铜的电阻率为1.7×10﹣8Ω•m），用来安装一路专线，对额定电压为220V ，额定功率为2.0kW 的空调供电。

实际上只用去了一半导线，如果空调能够正常工作时，估算导线上损失的电压约为（ ） A ．1.9VB ．0.19VC ．2.5VD ．0.25V4．在如图所示的电路中，闭合开关，将滑动变阻器的滑片向左移动电路稳定后，与滑片移动前比较（）A ．电阻R 0两端电压变大B ．电容器C 上的电荷量不变 C ．电源消耗的总功率变小D ．灯泡L 变亮5．在如图所示电路中，电源电动势为E 、内阻为r ，电阻R 2、R 3为定值电阻，R 1为滑动变阻器，A 、B 为电容器的两个极板。

当滑动变阻器R 1处于某位置时，A 、B 两极板间的带电油滴静止不动。

则下列说法中正确的是（）A ．仅把R 1的触头向右滑动时，电流表读数减小，油滴向下运动B ．仅把R 1的触头向左滑动时，电流表读数减小，油滴向上运动C ．仅把两极板A 、B 间距离增大，油滴向下运动，电流表读数不变D ．仅把两极板A 、B 间正对面积减小，油滴向下运动，电流表读数不变6．如图所示，小灯泡通电后，其电流I 随所加电压U 变化的图线，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

物理选修3-1第二章恒定电流练习题第二章恒定电流一、不定项选择题：1．对于金属导体，还必须满足下列哪一个条件才能产生恒定的电流？（）A．有可以自由移动的电荷B．导体两端有电压C．导体内存在电场D．导体两端加有恒定的电压2．关于电流，下列说法中正确的是（）A．通过导线截面的电量越多，电流越大B．电子运动的速率越大，电流越大C．单位时间内通过导体截面的电量越多，导体中的电流越大D．因为电流有方向，所以电流是矢量3．某电解池，如果在1钟内共有5某1018个二价正离子和1．0某1019个一价负离子通过某截面，那么通过这个截面的电流是（）A．0AB．0.8AC．1.6AD．3.2A4．下列说法正确的是（）比，与导体的电阻成反比正比，与通过导体的电流成反比C．欧姆定律适用于金属导体导电，电解液导电，电离后气体导电，或者是晶体二级管，晶体三极管导电D．欧姆定律只适用于纯电阻电路5．对于有恒定电流通过的导体，下列说法正确的是（）A．导体内部的电场强度为零B．导体是个等势体C．导体两端有恒定的电压存在D．通过导体某个截面的电量在任何相等的时间内都相等6．有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是（）A．aB．bC．cD．d7．白炽灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻R1与正常发光时电阻R2比较应是（）A．R1＞R2B．R1＜R2C．R1=R2D．无法判断8．关于电动势下列说法正确的是（）A．电源电动势等于电源正负极之间的电势差B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关D．电源电动势总等于电路中通过1C的正电荷时，电源提供的能量9．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（）A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量10．一节干电池的电动势为1.5V，其物理意义可以表述为（）A．外电路断开时，路端电压是1．5VB．外电路闭合时，1内它能向整个电路提供1．5J的化学能C．外电路闭合时，1内它能使1．5C的电量通过导线的某一截面D．外电路闭合时，导线某一截面每通过1C的电量，整个电路就获得1．5J电能11．关于电动势，下列说法中正确的是（）A．在电源内部，由负极到正极的方向为电动势的方向B．在闭合电路中，电动势的方向与内电路中电流的方向相同C．电动势的方向是电源内部电势升高的方向D．电动势是矢量12．如图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是（）A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化大13．在右图所示的电路中，电源的内阻不能忽略。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．如图，电源电压和A、B两灯的电阻均不变。

若滑动变阻器R的滑片向右移动，则（）A．A、B两灯均变亮B．A、B两灯均变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮2．如图所示为四种亮度可调的台灯的电路示意图，它们所用的白炽灯灯泡相同，且都是“220V, 40W”；当灯泡所消耗的功率都调于20W时，哪种台灯消耗的功率最小（）A． B． C． D．3．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻阻值的一半；R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A．将接线柱1、2接入电路时，每一小格表示0.03AB．将接线柱1、2接入电路时，每一小格表示0.04AC．将接线柱1、3接入电路时，每一小格表示0.01AD．将接线柱1、3接入电路时，每一小格表示0.06A4．表是某逻辑电路的真值表，该电路是（）输入输出0 0 00 1 01 0 01 1 15．在电源电压不变的情况下，为使电阻率不变的电阻丝在单位时间内产生的总热量减少一半，下列措施可行的是( )A．剪去一半的电阻丝 B．并联一根相同的电阻丝C．将电阻丝长度拉伸一倍D．串联一根相同的电阻丝6．a、b、c、d四个电阻的U-I图象如图，则电阻最大的是（）A．a B．b C．c D．d7．关于欧姆定律，下列说法不正确的是（）A．欧姆定律适用于金属导电B．欧姆定律适用于电解质溶液导电C．欧姆定律适用于纯电阻电路导电D．欧姆定律适用于任何电路导电8．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃ B．20℃ C．35℃ D．45℃9．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间变化的图象如图所示，此图象的斜率可表示为( )A．U B．RC．URD．1R10．如图是某款扫地机器人的照片，下表是它的一些重要参数。

人教版高中物理选修3-1第二章《恒定电流》单元测试题一、多选题1. 在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，（电压表和电流表均视为理）想）下列结论正确的是（A．灯泡L变亮B．电源的输出功率变小C．电流表读数变小D．电容器C上电荷量减小2. 下列判断正确的是( )A ．由知，电流跟导体两端电压成正比，跟导体的电阻成反比B ．由可知，通过一段导体的电流跟加在它两端的电压成正比C ．由可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比D ．对给定的导体，比值是个定值，反映了导体本身的性质3.对于电动势和内阻确定的电源的路端电压，下列说法中正确的是（I、U、R分别表示干路电路电流、路端电压和外电阻）（）A．U随着R的增大而减小B．当R=0时，U=0二、单选题C ．当电路断开时，I=0，U=04. 若E 表示电动势，U 表示外电压，U ′表示内电压，R 表示外电路的总电阻，r 表示内电阻，I 表示电流，则下列各式中正确的是 ( )A ．U ′＝IRB ．U ′＝E －UC ．U ＝E ＋IrD ．5. 如图所示为闭合电路中两个不同电源的U -I 图像，则下列说法中正确的是( )A ．电动势E 1=E 2，短路电流I 1>I 2B ．电动势E 1=E 2，内阻r 1>r 2C ．电动势E 1>E 2，内阻r 1>r 2D ．当两电源的工作电流变化量相同时，电源2的路端电压变化较大6. 关于电阻率，下列说法中正确的是( )A ．ρ与l 成反比，与R 、S 成正比B ．电阻率表现了导体材料导电能力的强弱，与温度有关C ．金属电阻率在任何温度下都不可能为0D ．ρ主要由导体的材料种类决定7. 用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R 1，如果采用乙电路，测量值为R 2，那么R 1 、R 2与真实值R 之间满足关系（）D ．当R 增大时，U 也会增大A ．B ．C ．D ．8. 在如图所示的电路中，闭合开关S 后，L 1、L 2两灯泡都正常发光，后来由于某种故障使L 2突然变亮，电压表读数减小，由此推断，该故障可能是()A ．L 1灯丝烧断B ．电阻R 2断路C ．电阻R 2短路D ．电容器被击穿短路9. 如图所示由门电路组成的电路，输出端为“1”，指示灯L 亮，输出端为“0”，指示灯L 不亮，现要使灯L 亮，则A ，B 两输入端分别是()A ．“1”、“1”B ．“0”、“0”C ．“1”、“0”D ．“0”、“1”B ．并联一个nR g 的电阻A ．串联一个nR g 的电阻一个电流表的满偏电压为U g ，内电阻为R g ，要把它改装成量程为nU g 的电压表，应在电流表上（）10.C．串联一个（n-1）R g的电阻D．并联一个（n-1）R g的电阻11. 如图所示电路中，电源电动势为E，内阻为r，当开关S闭合时，电流表和电压表读数的变化是（）A．两表读数均变大B．两表读数均变小C．电流表读数增大，电压表读数减小D．电流表读数减小，电压表读数增大12. 一台电动机的额定输出功率为10 kW，这表明该电动机正常工作时( )A．每秒钟消耗电能10 kJB．每秒钟提供机械能10 kWC．每秒钟电枢线圈产生10 kJ的热量D．每秒钟对外做功10 kJ13. 一节干电池的电动势为1.5 V，这表示( )A．电池中每通过1 C的电荷量，该电池能将1.5 J的化学能转变成电势能B．该电池接入电路工作时，电池两极间的电压恒为1.5 VC．该电池存储的电能一定比电动势为1.2 V的电池存储的电能多D．将1 C的电子由该电池负极移送到正极的过程中，非静电力做了1.5 J的功14. 一个电流表的满偏电流I g=1mA,内阻R g=500Ω。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．如图所示，当开关S断开时，电压表示数为3V，当开关S闭合时，电压表示数为2V，则外电阻R与电源内阻r之比为( )A．1：2 B．2：1 C．2：3 D．3：22．用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到（）A．电流表示数不变 B．电流表示数减小C．电压表示数增大 D．电压表示数减小3．三个电阻之比为R1：R2：R3=1:3:5，将这三个电阻并联，电路两端加上一定的电压，则通过R1、R2、R3的电流强度I1：I2：I3为（）A．1:3:5 B．5:3:1 C．15:5:3 D．3: 5:154．某电阻的阻值为5Ω，通过的电流为2A，则它在10s的时间内产生的热量为（）A．100J B．200J C．20J D．2J5．甲、乙两个导体的电阻关系是R甲=3R乙，将它们并联接到电源上，则通过甲、乙两导体的电流之比是（）A．1：1 B．1：3 C．3：1 D．无法确定6．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．8AC．三只电阻两端的总电压为20V D．电阻R2的阻值为20Ω7．如图所示电路中，两灯均不亮，已知电路中只有一处故障，且除两个灯泡外其余部分均完好，在不拆开电路的情况下，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端，发现L2亮，L1不亮，然后将导线并接在灯L2两端，发现两灯均不亮，由此可判断( )A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路8．下列关于节约用电的说法，你认为合理的是（）A．长时间不用的电器，应让它处于关机状态B．夏天使用空调降温时，温度应设置在18℃以上C．选择使用电能转化为其他形式能量效率较低的产品D．选购家用电器时，要买功率大的，因为功率越大越好9．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω10．关于导体的电阻及电阻率的说法中，正确的是（）A．由R=U可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比I知，导体的电阻与长度L、电阻率ρ成正比，与横截面积S成反比B．由R=ρLSC．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一D．将一根电阻丝均匀拉长为原来4倍，则电阻丝的电阻变为原来的4倍11．在家里使用电热水壶时，会发现电灯会变暗，这是因为( )A．电热水壶使电路总电流变小B．电热水壶上的电压大于电灯上的电压C．电路总电流不变，而电热水壶从电灯中分出了电流D．干路电流增大，导致干路导线上的电压增大12．如图所示电路中，电源内阻不可忽略，电流表读数为I，电源消耗的总功率为P。

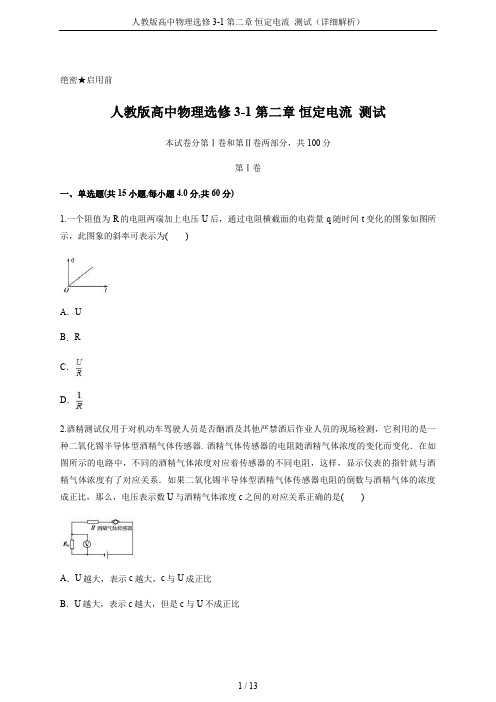

绝密★启用前人教版高中物理选修3-1 第二章恒定电流测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间t变化的图象如图所示，此图象的斜率可表示为()A．UB．RC．D．2.酒精测试仪用于对机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器. 酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是()A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比3.用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到（）A．电流表示数不变B．电流表示数减小C．电压表示数增大D．电压表示数减小4.三个10 Ω的电阻串联后与理想电表连接如图所示，将A、B接在10 V的电源上，则表V1、V2、A的示数为()A．V、V、 AB． 10 V、10 V、1 AC． 10 V、0、1 AD． 0、10 V、 A5.用电流表和电压表测量电阻Rx的阻值．如图所示，分别将图(a)和(b)两种测量电路连接到电路中，按照(a)图时，电流表示数为 4.60 mA，电压表示数为 2.50 V；按照(b)图时，电流表示数为5.00 mA，电压表示数为2.30 V，比较这两次结果，正确的是()A．电阻的真实值更接近543 Ω，且大于543 ΩB．电阻的真实值更接近543 Ω，且小于543 ΩC．电阻的真实值更接近460 Ω，且大于460 ΩD．电阻的真实值更接近460 Ω，且小于460 Ω6.某个由导电介质制成的电阻截面如图所示．导电介质的电阻率为ρ，制成内、外半径分别为a和b的半球壳层形状(图中阴影部分)，半径为a、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R.下面给出R的四个表达式中只有一个是合理的，你可能不会求解R，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R的合理表达式应为()A．R＝ρB．R＝ρC．R＝D．R＝7.以下关于电流表与电压表的说法中，正确的是()A．都是用电流表G与电阻并联改装而成的B．都是用电流表G与电阻串联改装而成的C．它们本身都有内阻，只是电流表的内阻一般很小，而电压表的内阻一般很大D．电流表的内阻肯定比用来改装的电流表G的内阻大，而电压表的内阻肯定比用来改装的电流表G的内阻小8.对于连入电路的不同灯泡而言，亮度大的灯泡是()A．通过电流大的灯泡B．两端电压大的灯泡C．电阻值大的灯泡D．消耗电功率大的灯泡9.如图所示的自动控制电路中含有一逻辑电路A，L为小灯泡．光照射光敏电阻R′时，其阻值迅速减小，则在该控制电路中()A．A是非门，当R′受到光照时，它输入高电平输出低电平B．A是或门，当R′受到光照时，它可以使得L发光C．增大可变电阻R的阻值，可使R′受到光照时L更容易发光D．可变电阻R对L是否发光没有控制作用10.关于电动势，下列说法正确的是()A．当外电路断开时，路端电压不等于电源电动势B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关D．在电源内部，由正极到负极的方向为电动势的方向11.电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是()A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大12.一个定值电阻，两端电压为2 V，通过的电流是0.5 A,如果两端的电压是6 V，要测量流过的电流，电流表的量程可选用()A． 0.5 AB． 1 AC． 2 AD． 10 A13.如图甲所示，不计电表对电路的影响，改变滑动变阻器的滑片位置，测得电压表和随电流表的示数变化规律如图乙中a、b所示，下列判断正确的是()①图线a的延长线与纵轴交点的坐标值等于电源电动势②图线b斜率的绝对值等于电源的内阻③图线a、b交点的横、纵坐标之积等于此状态下电源的输出功率④图线a、b交点的横、纵坐标之积等于此状态下电阻R0消耗的功率A．①③B．①④C．①③④D．②③14.理发用的电吹风中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。

第二章恒定电流1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )A．等于36 W B．小于36 W，大于9 WC．等于9 W D．小于9 W2、用电压表检查图示电路中的故障，测得U ad＝5.0V，U ed＝0V，U be＝0V，U ab＝5.0V，则此故障可能是( )A．L断路B．R断路C．R′断路D．S断路3、如图所示为伏安法测电阻的一种常用电路。

以下分析正确的是( )A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端4、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。

当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。

现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A．35.8 W B．43.2 WC．48.2 W D．76.8 W6、如图所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之比是( )A1A2VSR1R2 R3a bE rA M×电动机a bcd R1 R2R3R1 R2A ．4∶1∶2B ．2∶1∶1C ．3∶2∶1D ．以上都不对7、如图所示，电源E 的电动势为3.2V ，电阻R 的阻值为30Ω，小灯泡L 的额定电压为3.0V ，额定功率为4.5W ，当开关接位置1时，电压表的示数为3V ，那么当开关接到位置2时，小灯泡L 的发光情况是( )A ．很暗，甚至不亮B ．正常发光C ．比正常发光略亮D ．有可能被烧坏8、某同学欲采用如图所示的电路完成相关实验。

高二物理选修3-1第二章 - - 恒定电流测试题附答案高二物理《恒定电流》单元测试一、选择题：1．关于电源电动势的说法错误的是B．电源电动势等于外电路的路端电压C．电源电动势等于电源没有接入电路时两极间的电压2、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2 并联3、接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为： A．8W B．10W C．4W D．15W3．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻D．电源电动势表征电源把其它形式的能转化为电能的本事A．电源电动势等于内外电路电势降落之和RM?0.50?．若灯泡恰能正常发光，以下说法中正确的是（）A．电动机的输入功率是12WB．电动机的输出功率是12W C．电动机的热功率是2．0W D．整个电路消耗的电功率是22W电阻R1、R2、R3的电流强度I1、I2、I3的变化情况是 A．I1变大，I2 ，I3 变小B．I1，I2 变大，I3 变小 C．I1 变小，I2 ，I3 变大 D．I1、I2 变小，I3 变大分的功率，有关说法正确的是：A、当R=R0+r，R上消耗的功率达到最大值；B、当R=R0+r，R0上消耗的功率达到最大值；C、当R+R0=r，电源的输出功率达到最大值；D、当R0=R+r，R0上消耗的功率达到最大值。

6．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

设电动机线圈电阻为R1 ，它与电热丝电阻值R2 串联后接到直流电源上，吹风机两端电压为U，电流为I，消耗的电功率为P，则有①．P?UI ③．P?UI②．P?I(R1?R2) ④．P?I(R1?R2)C1KR2C2 R1224．如图所示当可变电阻R的滑片向b端移动时，通过5．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各部R R0 E r A．①② B．①④ C．②③ D．③④ 7．如图所示电路中， ? 2 , R ? 2。

《恒定电流》检测题一、单选题1．如图所示的电路，R0为定值电阻，R为滑动变阻器，滑动触头P滑动时，电路的总电阻发生变化，以下情况正确的是（）A．P向左滑动，总电阻变小B．P向右滑动，总电阻变小C．P滑动到最左端时，总电阻为R0D．P滑动到最右端时，总电阻为R2．如图（a）所示为某一门电路符号及输入端A、B的电势随时间变化关系的图像，则图中能正确反映该门电路输出端电势随时间变化关系的图像是（）A．B．C．D．3．有一铅蓄电池，当移动1C电荷时非静电力做功2J，该铅蓄电池的电动势是（）A．2V B．1VC．2.5V D．1.5V4．下列说法正确的是（）A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是安培C．电流有方向，它始终从高电势处流向低电势处D．导体两端只要有电势差就可以产生持续的电流5．在如图所示电路中，R 0为定值电阻，R 1为滑动变阻器，电源内阻不可忽略。

闭合电路使灯泡L 发光后，当滑片向右滑动时，以下说法正确的是（ ）A ．灯泡L 变亮B ．通过R 1的电流变大C ．电路的路端电压变大D ．R 0上消耗的电功率减小6．两粗细相同的同种金属电阻丝R 1、R 2的电流I 和电压U 的关系图线如图所示，可知（ ）A ．两电阻的大小之比为R 1：R 2=：1B ．两电阻的大小之比为R 1：R 2=1：3C ．两电阻丝长度之比为L 1：L 2=3：1D ．两电阻丝长度之比为L 1：L 2=1：7．下列各物理量的定义式正确的是（ ） A ．加速度F a m= B ．电流强度U I R =C ．电势PE qφ=D ．电场强度2kQE r=8．一根均匀的电阻丝其电阻为R ，在温度不变的情况下，下列情况中其电阻值仍为R 的是 A ．长度不变，截面积增大一倍 B ．长度和截面积都缩小一倍 C ．截面积不变，长度增大一倍 D ．长度和截面半径都增大一倍.9．下列关于欧姆表的说法中正确的是（ ） A ．用欧姆表测电阻时，指针越靠近右边误差越小B ．红表笔与表内电池正极相联，黑表笔与表内电池负极相联C ．“∞”刻度一般在刻度盘的右端D ．欧姆表的每一档测量范围都是0到∞10．如图所示，电路中每个电阻的阻值都相同．当电压U 升高时，先烧坏的电阻应是（ ）A ．R 1和R 2B ．R 3和R 4C ．R 5D ．不能确定11．如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两个过程中（ ）A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电量相同12．高温超导限流器是一种有效的短路电流限制装置．该装置由超导部件和限流电阻并联组成，如图中虚线框内所示．超导部件的超导临界电流是IC ，当干路电流I 大于IC 时，超导部件将自动从超导态（电阻为零）转变为正常态（此状态下可认为是纯电阻），从而限制了干路中的大电流．已知超导部件的正常态电阻值为R 1=3Ω，超导临界电流I C =1.2A ，限流电阻R 2=6Ω，小灯泡L1、L2如都标有“6V，6W"的字样，电源的电动势E=8V ，内阻r=2Ω．原来小灯泡Ll 正常发光．若小灯泡Ll 突然发生短路，则 （ ）A ．Ll 短路前，L2也正常发光B ．Ll 短路前，通过超导部件的电流为lAC ．L1短路后，L2变暗D ．L1短路后，通过超导部件的电流为3A 13．下列关于矢量和标量的说法正确的是A ．做直线运动的甲、乙两物体位移x 甲＝3 m ，x 乙＝－5 m ，则x 甲>x 乙B ．速度是矢量，而速度变化量是标量C ．电流既有大小又有方向，所以它是矢量D ．矢量和标量遵从不同的运算法则，而不只是看物理量的正、负二、多选题14．有关欧姆表的使用，下列说法中正确的是( ) A ．更换测量挡时，需要重新调零B ．测量电阻时，表的指针偏转角度越大，误差就越小C ．使用完毕应将选择开关旋至交流电压最高挡或“off”挡D ．如果指针相对电流零刻度偏转太小，应改用大量程测量15．如图所示是某型号电吹风的电路图，它主要由电动机M 和电热丝R 构成．已知电吹风的额定电压为220V ，吹冷风时的功率为120W ，吹热风时的功率为1000W ，关于该电吹风，下列说法正确的是A ．若S 1、S 2闭合，则电吹风吹冷风B ．电热丝的电阻为55ΩC ．电动机工作时输出的机械功率为880WD ．当电吹风吹热风时，电动机每秒钟消耗的电能为120J16．如图所示，电源内阻不能忽略，开关闭合后，灯泡A 、B 均发光．现将滑动触头向右移动，下列说法正确的是A ．A 灯变亮、B 灯变暗 B ．A 灯变暗、B 灯变亮C ．电源路端电压一定增大D ．电源的输出功率一定增大17．在如图所示的电路中，若滑动变阻器的滑动端P 向下滑动时，则L 1、L 2、L 3、L 4四灯的发光情况将是( )A ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 4变暗 三、实验题18．用如图1所示的电路图测量一节干电池的电动势和内阻。

章末检测卷(二)(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．两个小灯泡，分别标有“1 A 4 W”和“2 A 1 W”的字样，则它们均正常发光时的电阻阻值之比为( ) A．2∶1 B．16∶1 C．4∶1 D．1∶16答案 B解析由P＝I2R知：R＝PI2，所以R1∶R2＝41∶14＝16∶1.2．在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6 V的电动势，可获得0.1 A的电流，则每秒照射到这种太阳能电池上的太阳光的能量是( )A．0.24 J B．0.25 JC．0.26 J D．0.28 J答案 C解析根据W＝UIt可得每秒单片单晶硅太阳能电池产生的能量为W＝0.6×0.1×1 J＝0.06 J，设太阳能每秒照射的能量为Q，则由能的转化和守恒定律得Q×23%＝W，所以Q＝0.26 J.3．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定，车门关紧时输入信号为“1”，未关紧时输入信号为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是( ) A．“与”门B．“或”门C．“非”门D．“与非”门答案 A解析根据汽车双门都关紧汽车才能启动的情况可知，即两个条件都满足事件才能发生，故能正确表示该控制装置工作原理的逻辑门应该是“与”门．4.在如图1所示的闭合电路中，当滑片P向左移动时，则( )图1A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小答案 C解析滑片P向左移动，电阻R接入电路的电阻变小，则总电阻R总也变小，根据闭合电路欧姆定律I＝ER总可知，回路中电流变大，则电流表的示数变大，电压表两端电压U＝E－I(R0＋r)变小，故选项C正确．5．如图2所示为测量某电源电动势和内阻时得到的U －I 图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V ．则该电路可能为( )图2答案 B6．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图3所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( )图3A.34、14B.13、23 C.12、12D.23、13答案 D解析 电源的效率η＝UI EI ×100%＝UE ×100%.a 点对应的路端电压U 为4个格，而电动势E 为6个格．因此ηa＝23；b 点对应的路端电压为2个格，因此ηb ＝13.故D 正确． 二、不定项选择题(本题共4小题，每小题4分，共16分，在每小题给出的四个选项中，至少有一个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)7.如图4所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得A 、B 间的电阻为R ；供电后，设各家用电器全都同时使用时，测得A 、B 间电压为U ，进线电流为I ；经过一段时间t ，从总电能表中测得这段时间内消耗的电能为W ，则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是( )图4A ．P ＝I 2R B ．P ＝U2RC ．P ＝IUD ．P ＝Wt答案 CD解析 电路消耗的电功率的计算公式P ＝UI ，P ＝Wt 是普遍适用的，而A 、B 两选项只适用于纯电阻电路，而电视机、洗衣机、微波炉和排油烟机都不是纯电阻电器，所以A 、B 错误，C 、D 正确．8.如图5为一电路板的示意图，a 、b 、c 、d 为接线柱，a 、d 与220 V 的交流电源连接，ab 间，bc 间、cd 间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b 、d 两点间以及a 、c 两点间的电压均为220 V ，由此可知( )图5A ．ab 间电路通，cd 间电路不通B ．ab 间电路不通，bc 间电路通C ．ab 间电路通，bc 间电路不通D ．bc 间电路不通，cd 间电路通 答案 CD解析 由于用交流电压表测得b 、d 两点间电压为220 V ，这说明ab 间电路是通的，bc 间电路不通或cd 间电路不通；由于用交流电压表测得a 、c 两点间为220 V ，这说明cd 间电路是通的，ab 间电路不通或bc 间电路不通；综合分析可知bc 间电路不通，ab 间、cd 间电路通，即选项C 、D 正确．9.如图6所示，已知电源电动势E ＝16 V ，内阻r ＝1 Ω，定值电阻R ＝2 Ω，通过小灯泡的电流为1 A ，已知小灯泡的电阻为3 Ω，小型直流电动机的线圈电阻r′＝1 Ω，则( )图6A ．电动机两端的电压1 VB ．电动机两端的电压6 VC ．电动机的输入功率10 WD ．电动机的输出功率9 W 答案 CD解析 电动机两端的电压U M ＝E －I(R ＋R L ＋r)＝16 V －1×(2＋3＋1)V ＝10 V ，故选项A 、B 错误；电动机的输入功率P ＝U M I ＝10×1 W＝10 W ，P 出＝P －I 2r ＝10 W －1 W ＝9 W ，故选项C 、D 正确．10.如图7所示，电源的电动势E ＝2 V ，内阻r ＝2 Ω，两个定值电阻阻值均为8 Ω，平行板电容器的电容C ＝3×10－6F ，则( )图7A ．开关断开时两极板间的电压43VB ．开关断开时电容器的带电荷量4×10－6C C ．开关接通时两极板间的电压43 VD ．开关接通时电容器的带电量4×10－6C 答案 CD解析 电容器两极板间的电压等于R 2两端电压，开关S 断开时，电路中的总电流I ＝E R 2＋r ＝28＋2A ＝0.2 A ，电容器的极板电压U ＝IR 2＝0.2×8 V＝1.6 V ，此时电容器的带电荷量Q ＝CU ＝3×10－6×1.6 C＝4.8×10－6C ，故选项A 、B 错误；开关接通时两定值电阻并联，电容器两极板间的电压等于路端电压，电路中的总电流I′＝E R 外＋r＝24＋2A ＝13A ，电容器的极板电压U′＝I′R 外＝13×4 V＝43V ，此时电容器的带电荷量Q′＝CU′＝3×10－6×43C ＝4×10－6C ，故选项C 、D 正确． 三、填空题(本题共2小题，共15分)11．(6分)某直流电动机M 转动时的U —I 图象如图8甲所示，该同学利用图乙的实验电路研究电动机的转动情况，电路中使用恒压电源，R 1＝15 Ω，R 2是滑动变阻器，电流表A 是理想电流表，实验操作步骤如下：图8(1)闭合开关S 2前，调节滑动变阻器，使其滑动触头在________端．(选填“左”或“右”)(2)先闭合开关S 1，开关S 2保持断开，此时电流表的示数为0.6 A ，则恒压电源输出电压为________ V. (3)再闭合开关S 2，然后缓慢调节滑动变阻器使电动机恰好转动起来，此时电流表的示数为1.8 A ，直流电动机M 实际消耗的电功率为______W ，滑动变阻器接入电路中的阻值为______Ω.(取两位有效数字) 答案 (1)左 (2)9 (3)3.8 4.8解析 (1)闭合开关S 2前，调节滑动变阻器使其接入电路中的阻值最大，则滑动触头应在左端． (2)恒压电源输出电压U ＝I 1R 1＝0.6×15 V＝9 V(3)通过直流电动机M电流I2＝I－I1＝1.8 A－0.6 A＝1.2 A，根据题图甲可知此时直流电动机M的电压为U M＝3.2 V，U2＝U－U M＝9 V－3.2 V＝5.8 V，则直流电动机M实际消耗的电功率为P＝U M I2＝3.2×1.2 W≈3.8 W，滑动变阻器接入电路中的阻值为R2＝U2I2＝5.81.2Ω≈4.8 Ω.12．(9分)用伏安法测量一个定值电阻的电阻值，现有的器材规格如下：A．待测电阻R x(大约100 Ω)B．直流毫安表A1(量程0～10 mA，内阻约100 Ω)C．直流毫安表A2(量程0～40 mA，内阻约40 Ω)D．直流电压表V1(量程0～3 V，内阻约5 kΩ)E．直流电压表V2(量程0～15 V，内阻约15 kΩ)F．直流电源(输出电压4 V，内阻不计)G．滑动变阻器R(阻值范围0～50 Ω，允许最大电流1 A)H．开关一个、导线若干(1)根据器材的规格和实验要求，为使实验结果更加准确，直流毫安表应选______________________，直流电压表应选______________________(填器材前的序号)．(2)在方框内画出实验电路图，要求电压和电流的变化范围尽可能大一些．(3)用铅笔按电路图将实物图9连线．图9答案(1)C D (2)电路图见解析图(3)实物图见解析图解析(1)由于直流电源的电动势为4 V，待测电阻R x阻值约为100 Ω，故通过R x的最大电流约为40 mA，所以直流毫安表应选C；直流电压表若选15 V量程的，则读数误差较大，故应选D.(2)由于要求电压和电流的变化范围尽可能大一些，所以滑动变阻器采用分压式接法；由于R VR x＝5 000100＝50>R xR A＝10040＝2.5，故电流表采用外接法．电路图如图所示：(3)根据电路图，实物图连线如图所示：四、计算题(本题共4小题，每小题4分，共41分)13．(10分)如图10甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3为一滑动变阻器．当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：图10(1)电源的电动势和内阻．(2)定值电阻R2的阻值．(3)滑动变阻器的最大阻值．答案(1)20 V 20 Ω(2)5 Ω(3)300 Ω解析(1)由题图乙中AB线延长，交U轴于20 V处，交I轴于1.0 A处可知电源的电动势为E＝20 V，内阻r＝EI短＝20 Ω.(2)当P滑到R3的右端时，电路参数对应题图乙中的B点，即U2＝4 V、I2＝0.8 A，得R2＝U2I2＝5 Ω.(3)当P滑到R3的左端时，由题图乙知此时U外＝16 V，I总＝0.2 A，所以R外＝U外I总＝80 Ω.因为R外＝R1R3R1＋R3＋R2，所以滑动变阻器的最大阻值为R3＝300 Ω.14. (10分)如图11所示的电路中，电源的电动势E＝12 V，内阻未知，R1＝8 Ω，R2＝1.5 Ω，L为规格“3 V，3 W”的灯泡，开关S断开时，灯泡恰好正常发光．(不考虑温度对灯泡电阻的影响)试求：图11(1)灯泡的额定电流和灯丝电阻；(2)电源的内阻；(3)开关S闭合时，灯泡实际消耗的功率．答案(1)1 A 3 Ω(2)1 Ω(3)0.48 W解析(1)灯泡的额定电流I0＝P0U0＝33A＝1 A灯丝电阻R L ＝U 20P 0＝323Ω＝3 Ω(2)S 断开时，灯L 正常发光，即I 1＝I 0，根据闭合电路欧姆定律E ＝I 0(R 1＋R L ＋r) 得r ＝E I 0－(R 1＋R L )＝[121－(8＋3)]Ω＝1 Ω(3)闭合S 时，设外电路总电阻为R 外 R 外＝R L ·R 2R L ＋R 2＋R 1＝9Ω 干路电流为I 总＝ER 外＋r ＝1.2 A灯两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V灯的实际功率P ＝U 2LR L＝0.48 W15．(12分)在如图12甲所示的电路中，R 1 和R 2都是纯电阻，它们的伏安特性曲线分别如图乙中Oa 、Ob 所示．电源的电动势E ＝7.0 V ，内阻忽略不计．图12(1)调节滑动变阻器R 3，使电阻R 1和R 2消耗的电功率恰好相等，求此时电阻R 1和R 2的阻值为多大？R 3接入电路的阻值为多大？(2)调节滑动变阻器R 3，使R 3＝0，这时电阻R 1和R 2消耗的电功率各是多少？ 答案 (1)1 000 Ω 1 000 Ω 800 Ω (2)1.05×10－2W 1.4×10－2W解析 (1)R 1、R 2和R 3串联，电流相等，当电阻R 1和电阻R 2消耗的电功率相等时，由伏安特性曲线可知，此时电路中的电流I ＝2.5 mA.这时加在电阻R 1和R 2上的电压U 1＝U 2＝2.5 V. 由欧姆定律得R 1＝R 2＝U 1I＝1 000 Ω滑动变阻器R 3两端电压为U 3＝E －U 1－U 2＝2 V 由欧姆定律得R 3＝U 3I＝800 Ω(2)当R3＝0时U1′＋U2′＝E＝7 V又因通过电阻R1和R2的电流相等，从伏安特性曲线上可以看出，I′＝3.5 mA，且U1′＝3 VU2′＝4 V电阻R1消耗的电功率为P1＝I′U1′＝1.05×10－2 W电阻R2消耗的电功率为P2＝I′U2′＝1.4×10－2 W16．(13分)一台电风扇，内阻为20 Ω，接上220 V电压后，消耗的功率为66 W．求：(1)电风扇正常工作时通过风扇电动机的电流强度；(2)电风扇正常工作时转化为机械能的功率和内能的功率以及电动机的效率；(3)若接上电源后，扇叶被卡住，不能转动，则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？答案(1)0.3 A (2)64.2 W 1.8 W 97.3%(3)11 A 2 420 W 2 420 W解析(1)由P入＝IU得I＝P入U＝66220A＝0.3 A(2)电风扇正常工作时转化为内能的功率P内＝I2r＝0.32×20 W＝1.8 W电风扇正常工作时转化为机械能的功率P机＝P入－P内＝66 W－1.8 W＝64.2 W 电风扇正常工作时电动机的效率η＝P机P入×100%＝64.266×100%≈97.3%(3)电风扇扇叶被卡住后通过电动机的电流I′＝Ur＝22020A＝11 A电动机消耗的电功率P＝I′U＝11×220 W＝2 420 W电动机发热功率P热＝I′2r＝112×20 W＝2 420 W.。

人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）1 / 9《恒定电流》检测题一、单选题1．如图所示，电表均为理想电表，当滑动变阻器滑片P 向a 端移动过程中，下列说法正确的是A ．电压表V 的示数减小B ．电流表A 的示数增大C ．电容器C 的带电量减少D ．电阻R 1的功率减小2．通常一次闪电过程历时约0.2﹣0.3s ，它由若干个相继发生的闪击构成。

每个闪击持续时间仅4080μs ，电荷转移主要发生在第一个闪击过程中。

在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1km ；第一个闪击过程中云地间转移的电荷量约为6C ，闪击持续时间约为60μs ．假定闪电前云地间的电场是均匀的。

根据以上数据，下列判断正确的是（ ）A ．闪电电流的瞬时值可达到1×102AB ．整个闪电过程的平均功率约为1×1014WC ．整个闪电过程向外释放的能量约为6×109JD ．整个闪电过程向外释放的能量约为6×106J3．图甲为某电源的U － I 图线，图乙为某小灯泡的U － I 图线，则下列说法中正确的是A ．电源的内阻为 0.5ΩB ．小灯泡的电阻随着功率的增大而减小C ．当小灯泡两端的电压为 0.5V 时，它的电阻约为 16ΩD．把电源和小灯泡组成闭合回路，小灯泡的功率约为3W4．如图，电源内阻一定，将滑动变阻器R滑片向左滑动一小段距离，理想电压表V1、V2示数变化量的绝对值分别为ΔU1、ΔU2，理想电流表A示数变化量的绝对值为ΔI，下列判断正确的是A．V的示数减小 B．电源输出功率一定在增大2C．ΔU1与ΔI比值在减小 D．ΔU1小于ΔU25．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是( )A．加5V电压时，导体的电阻约是10ΩB．加12V电压时，导体的电阻约是8ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，该元件可能是定值电阻6．为了描绘标有“3V 0.4W”的小灯泡的伏安特性曲线，要求灯泡电压能从零开始变化．所给器材如下：（1）电流表（0～200mA，内阻约1Ω）（2）电压表（0～3V，内阻约5kΩ）（3）滑动变阻器（0～10Ω，0.5A）（4）电源（3V）（5）电键一个，导线若干为了准确描绘小灯泡的伏安特性曲线，实验电路图应选择如图中的（）A． B． C． D．人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）3 / 97．如图所示，厚薄均匀的矩形金属薄片边长ab =2bc ，当将A 与B 接入电路或将C 与D 接入电路中时电阻之比R AB ：R CD 为（ ）A ．1：4B ．1：2C ．2：1D ．4：18．在校园冬季安全大检查中，某学习小组发现学校宿舍楼的火警报警装置的电路如图所示，R 1为热敏电阻，温度升高时，R 1急剧减小，当电铃两端电压达到一定值时，电铃会响，则下列说法正确的是( )A.若报警器的电池老化(内阻变大，电动势不变)，不会影响报警器的安全性能B.若试验时发现当有火时装置不响，应把R 2的滑片P 向下移C.若试验时发现当有火时装置不响，应把R 2的滑片P 向上移D.增大电源的电动势，会使报警的临界温度升高9．如图所示的U-I 图象中，直线I 为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R 的伏安特性曲线，用该电源直接与电阻R 连接成闭合电路，由图象可知( )A ．电源的输出功率为3.0WB ．电源电动势为3V ，内阻为0.5ΩC ．电源内部消耗功率为1.0WD ．R 的阻值为1.5Ω10．一个电流表,刻度盘的每1小格代表1uA,内阻为Rg 。

高二物理（人教版）选修3-1单元测试卷：第二章恒定电流学校:___________姓名：___________班级：___________考号：___________一、单选题1．在右图电路中,当滑动变阻器的滑片向左滑动过程中,下列说法正确的是（）A．通过电阻R2的电流将变小B．通过电阻R3的电流将变大C．通过电阻R4的电流将变大D．路端电压将不变2．一个电流表的满偏电流I g=1mA,内阻R g=500Ω．要把它改装成一个量程为10V的电压表，则应在电流表上A．串联一个9.5Ω的电阻B．并联一个10 kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5Ω的电阻3．某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系上，如图中的A、B、C所示，根据图线可知：（）A．反映r P变化的图线是bB．电源电动势为4 VC．电源内阻为1ΩD．当电流为0.5 A时，外电路的电阻为8Ω4．有甲、乙两个导体，甲的横截面积是乙的2倍，而单位时间内通过乙导体某一横截面的电荷量是通过甲导体某一横截面的电荷量的2倍，下列说法正确的是（）A．通过甲、乙两导体的电流相同B．通过乙导体的电流是甲导体的2倍C．乙导体中自由电荷定向移动的速率是甲导体的2倍D．甲、乙两导体中自由电荷定向移动的速率相同5．如图所示，路端电压U不变，要使定值电阻R两端的电压为U/2，则滑动触头应在（）A．R0的中点处B．R0的中点偏上处C．R0的中点偏下处D．无论调到什么位置均不能满足要求6．将一盏“6V，12W”的小灯泡一台线圈电阻是2Ω的发动机及电动势为30V、内阻为1Ω的电源组成串联闭合电路，小灯泡刚好正常发光，则电动机输出的功率是（）A．36W B．44W C．50W D．63W7．闭合电路欧姆定律是恒定电流一章的重点知识，闭合电路中下列叙述中正确的是：（）A．E=IR+Ir适应于所有电路B．EIR r=+仅适应于外电路是纯电阻电路C．E=U外+U内适应于纯电阻电路D．电源的电动势数值上等于电源两极间的电压8．一段长为L，电阻为R的均匀电阻丝，把它拉制成3L长的均匀细丝后，其电阻值为：（）A．R／3 B．3RC．R／9 D．9R二、多选题9．某导体中的电流I随其两端电压U的变化如图所示,则下列说法中正确的是：（）A．加5 V电压时,导体的电阻为0.2 ΩB．加12 V电压时,导体的电阻约为8 ΩC．随着电压的增大,导体的电阻不断增大D．随着电压的增大,导体的电阻不断减小10．某同学按如图电路进行实验，电压表内阻看作无限大，电流表内阻看作零．实验中由于电路发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是:A．R3短路B．R P短路C．R3断开D．R2断开11．如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是（）A．小灯泡L1、L3变暗，L2变亮B．小灯泡L3变暗，L1、L2变亮C．ΔU1<ΔU2D．ΔU1>ΔU212．如图所示，现有甲、乙、丙三个电动势E相同而内阻r不同的电源．用这三个电源分别给定值电阻R供电，已知它们的阻值大小关系为R=r甲>r乙>r丙，则将R先后接在这三个电源上时的情况相比较，下列说法正确的是（）A．接在甲电源上时，电源内阻消耗的功率最大B．接在乙电源上时，电源的总功率最大C．接在丙电源上时，电源的输出功率最大D．接在甲电源上时，电源的输出功率最大三、实验题13．晖晖同学利用下图a所示电路测量某电源的电动势E和内阻r，其中R为电阻箱，为使测量更加准确，多次改变电阻箱的阻值R，读出电流表的相应示数I，以1/I为纵坐标，R为横坐标，画出1/I与R的关系图线是一条直线，如下图(b)所示．将图线延长可得直线在纵轴的截距为m，直线的斜率为k．则(1)E=_________，（2）r=_________．14．解答关于“测定某电阻丝的电阻率”实验的有关问题：（1）实验中，用螺旋测微器测量一种电阻值很大的电阻丝直径，刻度位置如图1所示，则电阻丝的直径是____________mm．（2）用电流表和电压表较精确测定此电阻丝的阻值（约为20kΩ），提供下列可选用的器材:电压表V（量程3V，内阻约50kΩ）电流表A1（量程200μA，内阻约200Ω）电流表A2（量程5mA，内阻约20Ω）电流表A3（量程0.6A，内阻约1Ω）滑动变阻器R（最大阻值50Ω）电源E（电源电压为4V）开关S、导线若干a．在所提供的电流表中应选用（填字母代号）；b．在虚线框图2中画出测电阻的实验电路；（3）分别用L、d、R X表示电阻丝的长度、直径和阻值，则电阻率表达式为ρ=．四、解答题15．规格为“220 V36 W”的排气扇，线圈电阻为40 Ω，求：(1)接上220 V的电压后，排气扇转化为机械能的功率；(2)如果接上电源后，扇叶被卡住，不能转动，求电动机的发热功率．16．如图，电源电动势ε=10V，内阻不计，R1=4Ω，R2=6Ω，C=30μF．(1)闭合电键S，求稳定后通过R1的电流．(2)然后将电键S断开，求这以后流过R1的总电量17．在如图所示的电路中，已知电源电动势E=3V，内电阻r=1Ω，电阻R1=2Ω，滑动变阻器R的阻值可连续增大，问：（1）当R多大时，R消耗的功率最大？最大功率为多少？当R消耗功率最大时电源的效率是多少？（2）当R多大时，R1消耗的功率最大？最大功率为多少？（3）当R为多大时，电源的输出功率最大？最大为多少？18．电路如图所示，电源电动势E＝28 V，内阻r＝2 Ω，电阻R1＝12 Ω，R2＝R4＝4 Ω，R3＝8 Ω，C为平行板电容器，其电容C＝3.0 pF，虚线到两极板距离相等，极板长l＝0.20 m，两极板的间距d＝1.0×10－2 m．求：（1）若开关S处于断开状态，R3上的电压是多少？（2）当开关闭合后，R3上的电压会变化，那么电容器上的电压等于多少？（3）若开关S断开时，有一带电微粒沿虚线方向以0 ＝2.0 m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C 的电场中，能否从C 的电场中射出？（要求写出计算和分析过程，210/g m s ）参考答案1．C 【解析】试题分析：当滑动变阻器的滑片向左滑动过程中，R 1的阻值变大，R 1与R 2并联后 搃 电阻也会变大，故外电路的总电阻变大，路端电压将增大，选项D 错误；电路中的总电流变小，又因为电路端电压增大，所以电阻R 4中的电流变大，选项C 正确；故通过电阻R 3的电流变小，选项B 错误；电阻R 3的两端电压变小，故R 1与R 2并联的电阻增大，故通过电阻R 2的电流变大，选项A 错误． 考点：动态电路．【名师点晴】当一个电阻的阻值增大时，与其并联的总电阻也会增大，因为根据并联电路的电阻公式可知，该电阻增大，则庐电阻的倒数会减小，则总电阻的倒数会减小，故总电阻会增大，这就是当R 1增大时，为什么R 1与R 2并联后的总电阻也增大的原因． 2．C 【分析】本题考查电表的改装及串联电路的特点 【详解】要改装成一个电压表，则必须要有分压电阻，所以应该将电流表和一个电阻串联，排除BD选项，串联后总电压量程为10V ，根据欧姆定律有，=+U IgRg R （） ，解得R =9500Ω，即C 选项正确．综上所述，本题选C ． 3．B 【解析】试题分析：电源内部的发热功率为2r P I r =，则r P I -图象是抛物线，而且是增函数，则反映r P 变化的图线是c ,故A 错误；直流电源的总功率为E P EI =，P I -图象的斜率等于电动势E ，则有842P E V V I ===，故B 正确；图中2I A =时，电源内部的发热功率r P 与电源的总功率相等，则有2r P I r =，得到22822r P r I ==Ω=Ω,故C 错误；当电流为0.5A 时，根据闭合电路欧姆定律得：EI R r=+，代入解得：6R =Ω，故D 错误． 考点：闭合电路的欧姆定律、电功、电功率【名师点睛】本题要根据电源的总功率公式E P EI =求解电动势，根据发热功率的解析式I 2r ，求解电源的内阻．要明确内外电路功率的关系． 4．B 【详解】AB ．由于单位时间内通过乙导体某一横截面的电荷量是通过甲导体某一横截面的电荷量的2倍，根据：Q I t=可知乙导体中的电流是甲的2倍，故A 错误，B 正确； CD ．根据电流微观表达式：I nqSv =则：I v nqS=由于不知道甲、乙两导体的性质（n 、q 不知道），所以v 的关系无法判断，故C 错误，D 错误。
