物理选修31第二章恒定电流试题精选加答案(2020年整理).pptx

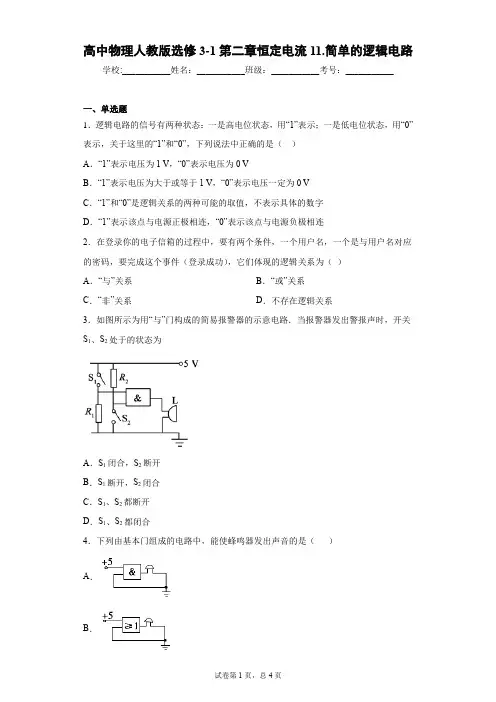

高中物理人教版选修3-1第二章恒定电流11.简单的逻辑电路学校:___________姓名：___________班级：___________考号：___________一、单选题1．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；一是低电位状态，用“0”表示，关于这里的“1”和“0”，下列说法中正确的是（）A．“1”表示电压为1 V，“0”表示电压为0 VB．“1”表示电压为大于或等于1 V，“0”表示电压一定为0 VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连2．在登录你的电子信箱的过程中，要有两个条件，一个用户名，一个是与用户名对应的密码，要完成这个事件（登录成功），它们体现的逻辑关系为（）A．“与”关系B．“或”关系C．“非”关系D．不存在逻辑关系3．如图所示为用“与”门构成的简易报警器的示意电路．当报警器发出警报声时，开关S1、S2处于的状态为A．S1闭合，S2断开B．S1断开，S2闭合C．S1、S2都断开D．S1、S2都闭合4．下列由基本门组成的电路中，能使蜂鸣器发出声音的是（）A．B．C ．D ．5．有一逻辑门电路的真值表，试判断这是一个什么类型的逻辑门电路（ ）A ．“与”门B ．“非”门C ．“或”门D ．“与非”门 6．在如图所示的逻辑电路中，当A 端输入电信号”1”、B 端输入电信号”0”时，则在C 和D 端输出的电信号分别为A ．1和0B ．0和1C ．1和lD ．0和0二、多选题7．“或”门电路的逻辑关系可表示为Y ＝A ＋B ，则下列关于“或”门的逻辑关系中结果正确的是（ ）A ．0＋0＝0 B ．0＋1＝1C ．1＋0＝1D ．1＋1＝08．某同学设计了一个路灯自动控制门电路，如图所示，天黑了，让路灯自动接通，天亮了，让路灯自动熄灭。

图中R G 是一个光敏电阻，当有光照射时，光敏电阻的阻值会显著地减小，R 是可调电阻，起分压作用。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．关于电流，下列说法不正确的是（）A．电荷的定向移动形成电流B．要形成电流，必须有自由移动的电荷C．要形成电流，导体两端必须有电压D．规定电流强度的方向为负电荷移动的方向2．手电筒的两节干电池，已经用过较长时间，灯泡只发出很微弱的光，把它们取出来，用电压表测电压，电压表示数很接近3V，再把它们作为一个台式电子钟的电源，电子钟能正常工作，下列说法正确的是：( )①这两节干电池的电动势减少了很多②这两节干电池的内阻增大了很多③这台电子钟的额定电压一定比手电筒的小灯泡的额定电压小④这台电子钟的正常工作电流一定比小灯泡正常工作电流小A．①②B．①③C．②④D．③④3．如图所示，当开关S断开时，电压表示数为3V，当开关S闭合时，电压表示数为2V，则外电阻R与电源内阻r之比为( )A．1：2 B．2：1C．2：3 D．3：24．有两根完全相同的金属裸导线A和B，如果把导线A均匀拉长到原来的2倍，导线B 对折后绞合起来，则其电阻之比为( )A．1∶16B．16∶1C．1∶4D．4∶15．在“测定电源电动势和内阻”的实验中，为使实验效果明显且不损坏仪器，应选择下列哪种电源较好（）A．内阻较大的普通干电池 B．内阻较小的普通蓄电池C．小型交流发电机 D．小型直流发电机6．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电量q随时间t变化的图象如图所示，此图象的斜率可表示为A．U B．1RC．RUD．UR7．用电器与电源相距L，线路上电流强度为I，为使输电线上的电压损失不超过U，已知输电线的电阻率为ρ，那么输电线的横截面积最小值应是( )A．ILUρB．2LIUρC．ULρD．2UILρ8．下列说法正确的是A．半导体的导电性能介于导体与绝缘体之间，其电阻随温度升高而增大B．热敏电阻的特点是温度升高时电阻迅速减小C．导体中电流无穷大的现象叫超导现象D．导体的电阻与通过其中的电压和电流有关9．把一根电阻为1Ω的粗细均匀的金属丝截成等长的2段。

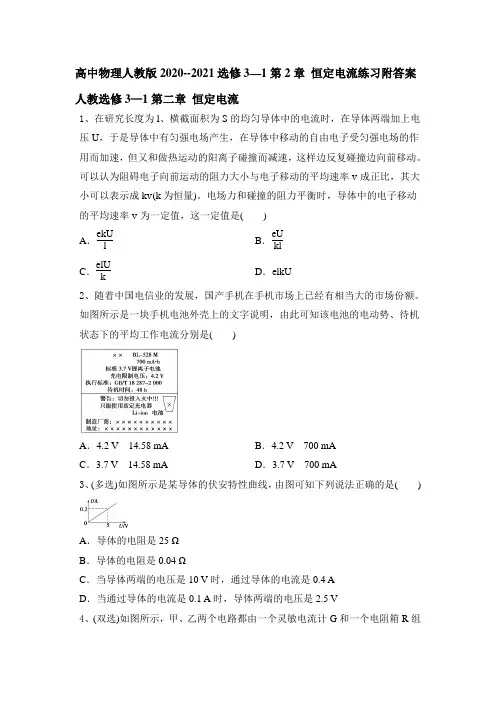

高中物理人教版2020--2021选修3—1第2章恒定电流练习附答案人教选修3—1第二章恒定电流1、在研究长度为l、横截面积为S的均匀导体中的电流时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。

可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成k v(k为恒量)。

电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v为一定值，这一定值是()A．ekUl B．eUklC．elUk D．elkU2、随着中国电信业的发展，国产手机在手机市场上已经有相当大的市场份额。

如图所示是一块手机电池外壳上的文字说明，由此可知该电池的电动势、待机状态下的平均工作电流分别是()A．4.2 V14.58 mA B．4.2 V700 mAC．3.7 V14.58 mA D．3.7 V700 mA3、(多选)如图所示是某导体的伏安特性曲线，由图可知下列说法正确的是()A．导体的电阻是25 ΩB．导体的电阻是0.04 ΩC．当导体两端的电压是10 V时，通过导体的电流是0.4 AD．当通过导体的电流是0.1 A时，导体两端的电压是2.5 V4、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是()甲乙A.甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．乙表是电压表，R增大时量程增大5、如图所示，A、B两点间电压为18 V，R1＝0.2 Ω，电动机M线圈的电阻也是0.2 Ω，电路中的电流是25 A，则此电路中电能转化为机械能的效率是()A.72% B．28%C．55.6% D．44.4%6、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。

由于种种原因，熔丝的横截面积略有差别。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．下列说法正确的是( )A ．由C =Q U可知，电容器的电容与任一极板的电荷量Q 成正比 B ．由φ=pE q 可知，电场中某点的电势与电荷在该点处具有的电势能E p 成正比C ．由R =ρL S可知，金属导体的电阻与其接入电路的长度成正比 D ．由E =W q可知，某一电源的电动势与电源中非静电力所做的功成正比 2．如图所示是某导体的I －U 图线，图中α＝45°，下列说法正确的是( )A ．该导体的电阻与其两端的电压成正比B ．此导体可能是半导体C ．I －U 图线的斜率表示电阻的倒数，所以R ＝1.0ΩD ．在该导体两端加6.0V 电压时，每秒通过导体截面的电荷量是3.0C3．关于电源电动势，下列说法正确的是( )A ．电源两极间的电压一定等于电源电动势B ．电源在没有接入电路时两极间电压等于电源电动势C ．所有电源的电动势都是相同的D ．2号电池比5号电池的电动势大4．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻R g ＝100 Ω，调零电阻的最大值R 0＝50 kΩ，电池电动势E ＝1.5 V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．1kΩB ．10 kΩC ．100 kΩD ．100 Ω5．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W”和“20 Ω，40 W”，则它们的额定电流之比为( )A ∶20 C6．关于正常工作的发电机、电动机和白炽灯，以下说法中正确的是（ ）A ．发电机是将电能转化为机械能的装置B ．电动机是将机械能等能转化为电能的装置C ．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能D ．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能7．比值定义法是物理学中定义物理量的一种常用方法，所谓比值定义法，就是用两个基本的物理量的“比”来定义一个新的物理量的方法。

绝密★启用前2020年秋人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

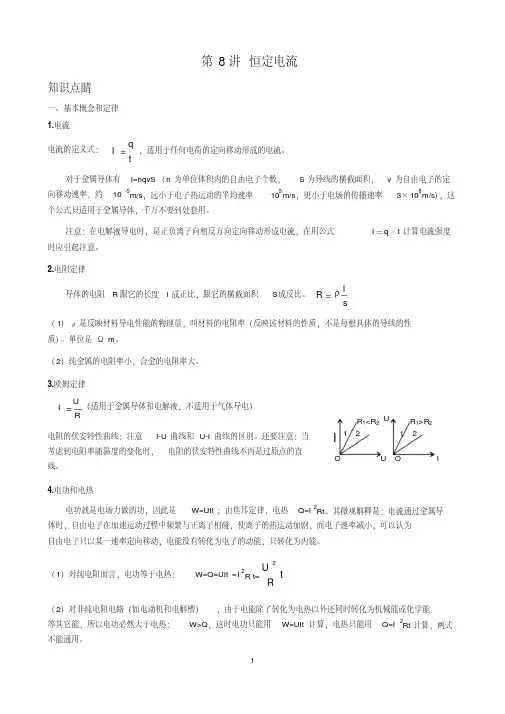

第8讲恒定电流知识点睛一、基本概念和定律1.电流电流的定义式：tq I/，适用于任何电荷的定向移动形成的电流。

对于金属导体有I=nqvS （n 为单位体积内的自由电子个数，S 为导线的横截面积，v 为自由电子的定向移动速率，约10-5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s ），这个公式只适用于金属导体，千万不要到处套用。

注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。

2.电阻定律导体的电阻R 跟它的长度l 成正比，跟它的横截面积S 成反比。

sl R（1）ρ是反映材料导电性能的物理量，叫材料的电阻率（反映该材料的性质，不是每根具体的导线的性质）。

单位是Ωm 。

（2）纯金属的电阻率小，合金的电阻率大。

3.欧姆定律RU I（适用于金属导体和电解液，不适用于气体导电）电阻的伏安特性曲线：注意I-U 曲线和U-I 曲线的区别。

还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。

4.电功和电热电功就是电场力做的功，因此是W=UIt ；由焦耳定律，电热Q=I 2Rt 。

其微观解释是：电流通过金属导体时，自由电子在加速运动过程中频繁与正离子相碰，使离子的热运动加剧，而电子速率减小，可以认为自由电子只以某一速率定向移动，电能没有转化为电子的动能，只转化为内能。

（1）对纯电阻而言，电功等于电热：W=Q=UIt =I 2R t=tRU2（2）对非纯电阻电路（如电动机和电解槽），由于电能除了转化为电热以外还同时转化为机械能或化学能等其它能，所以电功必然大于电热：W>Q ，这时电功只能用W=UIt 计算，电热只能用Q=I 2Rt 计算，两式不能通用。

IOU OIU 1 2 1 2R 1<R 2R 1>R 2为了更清楚地看出各概念之间区别与联系，列表如下：1、电功和电热的区别：（1）纯电阻用电器：电流通过用电器以发热为目的，例如电炉、电熨斗、电饭锅、电烙铁、白炽灯泡等。

选修3-1第二章恒定电流（2020全国卷1）17．图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C 两端的电压U C。

如果U C随时间t的变化如图（b）所示，则下列描述电阻R两端电压U R随时间t变化的图像中，正确的是（ A ）（2020全国卷1）22．（6分）某同学用伏安法测量一阻值为几十欧姆的电阻R x，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。

该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P 两点之间，另一种是跨接在O、Q两点之间。

测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。

回答下列问题：（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。

（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。

（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。

答案：（1）O、P （2）I 50.5 （3）50.0（2020全国卷2）19．特高压输电可使输送中的电能损耗和电压损失大幅降低。

我国已成功掌握并实际应用了特高压输电技术。

假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为∆P，到达B处时电压下降了∆U。

在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损耗的电功率变为∆P′，到达B处时电压下降了∆U′。

不考虑其他因素的影响，则（AD ）A．∆P′=14∆P B．∆P′=12∆P C．∆U′=14∆U B．∆U′=12∆U（2020全国卷2）23．（10分）某同学要研究一小灯泡L（3.6 V，0.30 A）的伏安特性。

所用器材有：电流表A1（量程200 mA，内阻R g1=10.0 Ω），电流表A2（量程500 mA，内阻R g2=1.0 Ω）、定值电阻R0（阻值R0=10.0 Ω）、滑动变阻器R1（最大阻值10 Ω）、电源E（电动势4.5 V，内阻很小）、开关S和若干导线。

知识建构
答案：①I=t q ②E=q
W ③R=I U ④W=UIt ⑤P=UI ⑥Q=I 2Rt ⑦P 热=I 2R ⑧相等 ⑨正比 ⑩倒数 ○11反比 ○12R=ρ
S l ○13I=R U ○14I=r R E ○15Q=I 2Rt ○16P=EI ○17P 出=UI ○18P 内=I 2r ○19串联 ○20并联 ○21部分电路欧姆定律 ○22小于 ○23大于 ○
24闭合电路欧姆定律 ○25公式法 ○26图象法 实践探究
课题:自动控温电饭锅的构造及原理.
探究内容:
（1）自动控温电饭锅的构造.
（2）自动控温电饭锅的工作原理.
（3）自制一个自动控温的加热器.
探究方法:（1）有条件的学校可组织学生到自动控温电饭锅厂参观、学习，让工人师傅讲解自动控温电饭锅的构造，边看边学；也可组织学生到就近自动控温电饭锅修理点让工人师傅讲解自动控温电饭锅的构造，边看边学；最好是让学生动手拆卸废旧自动控温电饭锅，观察
其构造.
（2）自由结合，分组讨论，就自动控温电饭锅的说明书所附的原理图，结合所学的本章知识，研究其原理.
（3）自己设计、制作，老师可帮助完善.让学生充分体会探究学习、积极参与的无限乐趣. 答案提示:就自动控温电饭锅原理图（见7“自我检测”14题）分析自动控温原理.。

第二章恒定电流1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )A．等于36 W B．小于36 W，大于9 WC．等于9 W D．小于9 W2、用电压表检查图示电路中的故障，测得U ad＝5.0V，U ed＝0V，U be＝0V，U ab＝5.0V，则此故障可能是( )A．L断路B．R断路C．R′断路D．S断路3、如图所示为伏安法测电阻的一种常用电路。

以下分析正确的是( )A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端4、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。

当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。

现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A．35.8 W B．43.2 WC．48.2 W D．76.8 W6、如图所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之比是( )A1A2VSR1R2 R3a bE rA M×电动机a bcd R1 R2R3R1 R2A ．4∶1∶2B ．2∶1∶1C ．3∶2∶1D ．以上都不对7、如图所示，电源E 的电动势为3.2V ，电阻R 的阻值为30Ω，小灯泡L 的额定电压为3.0V ，额定功率为4.5W ，当开关接位置1时，电压表的示数为3V ，那么当开关接到位置2时，小灯泡L 的发光情况是( )A ．很暗，甚至不亮B ．正常发光C ．比正常发光略亮D ．有可能被烧坏8、某同学欲采用如图所示的电路完成相关实验。

高二物理选修3-1第二章 - - 恒定电流测试题附答案高二物理《恒定电流》单元测试一、选择题：1．关于电源电动势的说法错误的是B．电源电动势等于外电路的路端电压C．电源电动势等于电源没有接入电路时两极间的电压2、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2 并联3、接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为： A．8W B．10W C．4W D．15W3．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻D．电源电动势表征电源把其它形式的能转化为电能的本事A．电源电动势等于内外电路电势降落之和RM?0.50?．若灯泡恰能正常发光，以下说法中正确的是（）A．电动机的输入功率是12WB．电动机的输出功率是12W C．电动机的热功率是2．0W D．整个电路消耗的电功率是22W电阻R1、R2、R3的电流强度I1、I2、I3的变化情况是 A．I1变大，I2 ，I3 变小B．I1，I2 变大，I3 变小 C．I1 变小，I2 ，I3 变大 D．I1、I2 变小，I3 变大分的功率，有关说法正确的是：A、当R=R0+r，R上消耗的功率达到最大值；B、当R=R0+r，R0上消耗的功率达到最大值；C、当R+R0=r，电源的输出功率达到最大值；D、当R0=R+r，R0上消耗的功率达到最大值。

6．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

设电动机线圈电阻为R1 ，它与电热丝电阻值R2 串联后接到直流电源上，吹风机两端电压为U，电流为I，消耗的电功率为P，则有①．P?UI ③．P?UI②．P?I(R1?R2) ④．P?I(R1?R2)C1KR2C2 R1224．如图所示当可变电阻R的滑片向b端移动时，通过5．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各部R R0 E r A．①② B．①④ C．②③ D．③④ 7．如图所示电路中， ? 2 , R ? 2。

人教版选修3-1第二章恒定电流学校:___________姓名：___________班级：___________考号：___________一、多选题1．灯泡中的灯丝断了，将灯丝搭接起来再用，则以下判断正确的是（_______） A ．比原来更亮B ．比原来更暗C ．搭接起来的地方容易断，其他地方不易断D ．搭接起来的地方不容易断，其他地方容易烧断2．一个表头并联一个电阻R 就改装成了一个大量程的电流表。

把改装后的电表和一个标准电流表串联后去测量电流，发现标准电表的读数为1A ，改装电表的读数为0.9A 。

为了使改装表准确，下列说法正确的是（ ）A ．在R 上并联一个大电阻B ．在R 上串联一个小电阻C ．将R 的阻值稍微变大D ．将R 的阻值稍微变小3．在图所示的电路中，通过电阻R 1的电流I 1是 ( )A ．11U I R =B ．111U I R =C ．1112U I R R =+D ．212U I R = 4．在图所示的电路中，电源的电动势为E ，内阻为r ，R 1、R 3为定值电阻，R 2为滑动变阻器，C 为电容器。

将滑动变阻器的滑动触头P 置于位置a ，闭合开关S ，电路稳定时理想电压表V 1、V 2的示数分别为U 1、U 2，理想电流表A 的示数为I 。

当滑动变阻器的滑动触头P 由a 滑到b 且电路再次稳定时，理想电压表V 1、V 2的示数分别为U 1′、U 2′，理想电流表A 的示数为I′。

则以下判断中正确的是A ．滑动变阻器的滑动触头P 由a 滑向b 的过程中，电容器的带电量减小B ．滑动变阻器的滑动触头P 由a 滑向b 的过程中，通过R 3的电流方向由右向左C ．U 1＞U 1′，U 2＞U 2′，I ＞I′D ．22U U I I -'-'＝R 1＋r 5．额定电压均为220V 的白炽灯L 1和L 2的U －I 特性曲线如图甲所示，现将和L 2完全相同的L 3与L 1和L 2一起按如图乙所示电路接入220V 电路中，则下列说法正确的是（ ）A ．L 2的额定功率约为99WB ．L 2的实际功率约为17WC ．L 2的实际功率比L 3的实际功率小17WD ．L 2的实际功率比L 3的实际功率小82W6．如图所示，闭合电键S 电压表的示数为U ，电流表的示数为I ，现向左调节滑动变阻器R 的触头P ，电压表V 的示数改变量的绝对值为△U ，电流表的示数改变量的绝对值为△l ，则下列说法正确的是（ ）A ．U I 变大B ．U I∆∆变大 C ．电阻R 1的功率变大D ．电源的总功率变大二、单选题 7．物理学发展史群星璀璨，伽利略、牛顿、法拉第等许多物理学家为物理学的发展做出了巨大贡献，以下说法正确的是（ ）A ．伽利略理想斜面实验证明运动不需要力来维持，牛顿用扭秤实验测得万有引力常量B ．法拉第提出“场”的概念，并发现了电流的磁效应C ．库仑研究了静止点电荷之间的相互作用的规律，并测定了静电力常量D ．焦耳研究了电流生热的相关规律，牛顿在前人的基础上总结出了牛顿三定律8．形成持续电流的条件是()A．只要有电压加在物体的两端B．必须保持导体两端有电压C．只在导体两端瞬时加电压D．只要有大量的自由电荷9．关于实验器材，下列说法正确的是（）A．游标卡尺可以测杯子的深度B．电容相同的电容器，其储存的电量必相同C．打点计时器只能接低压交流电源D．定值电阻的阻值与其两端电压成正比，与其通过的电流成反比10．如图所示电路中，电源的电动势为E，内电阻为r，当滑动变阻器的滑片P由a向b滑动的过程中，电流表、电压表的示数变化情况是（）A．电流表示数一直减小，电压表示数一直增大B．电流表示数一直增大，电压表示数一直减小C．电流表示数先增大后减小，电压表示数先减小后增大D．电流表示数先减小后增大，电压表示数先增大后减小11．如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是（）A．R B．R/4 C．R/2 D．4R12．如图所示，开关K原来是闭合的，当R1、R2的滑片处于图中所示的位置时，悬在平行板电容器的带电尘埃P刚好处于静止状态．要使尘埃加速向下运动的方法是( )A ．把R 1的滑片向上移动B ．把R 2的滑片向上移动C ．把R 2的滑片向下移动D ．断开开关K13．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。

2020—2021（四川）人教物理选修3—1第2章恒定电流习题附答案人教选修3—1第二章恒定电流一、选择题1、某电解池中，若在2s内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某截面，那么通过这个截面的电流是( )A．0 B．0.8 AC．1.6 A D．3.2 A2、在10 s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2C，向左迁移的负离子所带电荷量为3 C，那么电解槽中电流强度大小为( ) A．0.1 A B．0.2 AC．0.3 A D．0.5 A3、电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( ) A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝U1 I2C．对应P点，小灯泡的电阻为R＝U1 I2－I1D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积5、一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )A ．在R 上串联一比R 小得多的电阻B ．在R 上串联一比R 大得多的电阻C ．在R 上并联一比R 小得多的电阻D ．在R 上并联一比R 大得多的电阻 6、两盏额定功率相同的灯泡A 和B ，其额定电压U A >U B ，则下列说法正确的是( )A ．两灯正常发光时，灯泡的电流强度I A >IB B ．两灯电阻R A <R BC ．将两灯串联后接入电路中发光时，则灯泡的功率P A <P BD ．将两灯并联后接入电路中发光时，则灯泡的功率P A ′<P B ′ 7、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( ) A ．3R B ．R C ．R 3 D ．R 9*8、铜的摩尔质量为m ，密度为ρ，每摩尔铜原子有n 个自由电子，每个电子的电荷量为e ，今有一根横截面积为S 的铜导线，当通过的电流为I 时，电子平均定向移动速率为( ) A ．光速c B ．I neS C ．IρneSmD ．mI neSρ*9、以下说法中正确的是( )A ．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B ．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C ．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D ．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加 *10、关于电流和电阻，下列说法中正确的是( ) A ．电流的方向与导体中电荷的定向移动方向相同B ．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大C ．由R ＝UI可知，I 一定时，导体的电阻R 与U 成正比，U 一定时，导体的电阻R 与I 成反比 D ．对给定的导体，比值UI 是个定值，反映了导体本身的性质 11、有两个相同的电阻R ，串联起来接在电动势为E 的电源上，电路中的电流为I ；将它们并联起来接在同一电源上，此时流过电源的电流为4I3，则电源的内阻为( )A ．RB ．R 2C ．4RD ．R 812、欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。

绝密★启用前2019-2020年秋人教版物理选修3-1第二章《恒定电流》测试题本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分。

第Ⅰ卷一、单选题(共20小题,每小题3.0分,共60分)1.如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为理想电压表与理想电流表.初始时S0与S均闭合，现将S断开，则()A．的读数变大，的读数变小B．的读数变小，的读数变大C．的读数变小，的读数变小D．的读数变大，的读数变大2.白炽灯的灯丝由钨丝制成，当灯丝烧断后脱落一段，剩余灯丝刚好能搭接上使用，若灯泡功率原来为60 W，观察搭接起来的灯丝长度大约为原来的，则现在灯泡的功率约为()A． 30 WB． 45 WC． 60 WD． 80 W3.如图所示电路中，电池内阻符号为r，电键S原来是闭合的．当S断开时，电流表( )A．r＝0时示数变大，r≠0时示数变小B．r＝0时示数变小，r≠0时示数变大C．r＝0或r≠0时，示数都变大D．r＝0时示数不变，r≠0时示数变大4.如图，AB间的电压为30 V，改变滑动变阻器触头的位置，可以改变CD间的电压，则UCD的变化范围是()A． 0～10 VB． 0～20 VC． 10～20 VD． 20～30 V5.以下说法正确的是()A．国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位B．导体中没有电流，就说明导体内部的电荷没有移动C．电流的传导速率就是导体内自由电子的定向移动速率D．在金属导体内当自由电子定向移动时，它们的热运动就消失了6.如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等但横截面积是a的两倍；c与a的横截面积相等但长度是a的两倍．当开关闭合后，三个理想电压表的示数关系是()A． V1的示数是V3的2倍B． V1的示数是V2的2倍C． V2的示数是V1的2倍D． V2的示数是V3的2倍7.在基本逻辑电路中，当所有输入均为“0”时，输出是“1”的是()A．“与”门电路B．“或”门电路C．“非”门电路D．都不可能8.一根横截面积为S的铜导线，通过电流为I．已经知道铜的密度为ρ，铜的摩尔质量为M，电子电荷量为e，阿佛加德罗常数为N A，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为（）A．B．C．D．9.如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是()A．a代表的电阻丝较粗B．b代表的电阻丝较粗C．a电阻丝的阻值小于b电阻丝的阻值D．图线表示的电阻丝的阻值与电压成正比10.如图所示L1灯与L2灯的电阻相同，当滑动变阻器R的滑片P向上滑动时，两灯亮度变化情况是( )A． L1灯变亮，L2灯变亮B． L1灯变暗，L2灯变亮C． L1灯变暗，L2灯变暗D． L1灯变亮，L2灯变暗11.某同学经过实验，描绘出一个小灯泡的伏安特性曲线(如图所示)，分析该曲线，下列说法正确的是()A．小灯泡的伏安特性曲线的斜率随着电压的升高而增大B．小灯泡的电阻随着电压的升高而增大C．欧姆定律适用于小灯泡，所以小灯泡是个线性元件D． .小灯泡灯丝的电阻随着电压的升高而减小12.三只电阻R1、R2和R3按如图所示连接，在电路的A、B端加上恒定电压后，电阻R1消耗的功率最大，则三只电阻的阻值大小关系为()A．R1>R2>R3B．R2>R1>R3C．R3>R2>R1D．R1>R3>R213.如图所示是一个基本逻辑电路．声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路．该电路的功能是白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮．这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路．则下面说法正确的是()A．R1为光敏电阻，N为与门电路B．R1为光敏电阻，N为或门电路C．R2为光敏电阻，N为或门电路D．R2为光敏电阻，N为与门电路14.电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不太热，原因是()A．通过电炉丝的电流大，而铜导线电流小B．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以不热C．铜导线的电阻比电炉丝小得多，在串联的情况下铜导线的发热量小D．电炉丝两端的电压比铜导线两端的电压小得多15.一个定值电阻，两端电压为2 V，通过的电流是0.5 A,如果两端的电压是6 V，要测量流过的电流，电流表的量程可选用()A． 0.5 AB． 1 AC． 2 AD． 10 A16.在如图所示的闭合电路中，当滑片P向右移动时，两电表读数的变化是()A．电流表变大，电压表变大B．电流表变小，电压表变大C．电流表变大，电压表变小D．电流表变小，电压表变小17.如图所示是一个三输入端复合门电路，当C端输入“1”时，A，B端输入为何值时输出端Y输出“1”()A． 00B． 01C． 10D． 1118.如图为监控汽车安全带使用情况的报警电路，S为汽车启动开关，汽车启动时S闭合．驾驶员未系安全带时开关S′闭合，系好安全带时S′断开．要求当驾驶员启动汽车但未系安全带时蜂鸣器报警．则在图中虚线框内应接入的门电路是()A．“非”门B．“或”门C．“与”门D．“与非”门19.联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票或弃权时输入“1”，提案通过为“1”，不通过为“0”，则这个表决器应具有哪种逻辑关系()A．“与”门B．“或”门C．“非”门D．“与非”门20.某学校创建绿色校园，如图甲为新装的一批节能灯，该路灯通过光控开关实现自动控制：电灯的亮度可自动随周围环境的亮度改变而改变．如图乙为其内部电路简化原理图，电源电动势为E，内阻为r，Rt为光敏电阻(光照强度增加时，其电阻值减小)．现增加光照强度，则下列判断正确的是()A．电源路端电压不变B．R0两端电压变大C． B灯变暗，A灯变亮D．电源总功率不变第Ⅱ卷二、计算题(共4小题,每小题10.0分,共40分)21.如图所示的电路中，电炉电阻R＝10 Ω，电动机线圈的电阻r＝1 Ω，电路两端电压U＝100 V，电流表的示数为30 A，问通过电动机的电流强度为多少？通电一分钟，电动机做的有用功为多少？22.某个导体两端加电压16 V时，20 s内通过它的电荷量为32 C．求导体的电阻；20 s内通过导体横截面的电子数；若导体两端的电压为20 V时，求通过导体的电流．23.一根长为l＝3.2 m、横截面积S＝1.6×10－3m2的铜棒，两端加电压U＝7.0×10－2V．铜的电阻率ρ＝1.75×10－8Ω·m，求：(1)通过铜棒的电流；(2)铜棒内的电场强度．24.如图所示，R为电阻箱，电表为理想电压表．当电阻箱读数为R1＝2 Ω时，电压表读数为U1＝4 V；当电阻箱读数为R2＝5 Ω时，电压表读数为U2＝5 V．求：电源的电动势E和内阻r.答案1.【答案】D2.【答案】D【解析】由电阻定律知，灯丝长度减为原来的，电阻变为原来的，照明电路中电压220 V不变，则由P＝知功率变为原来的倍，即80 W，D选项正确．3.【答案】D【解析】当r＝0时，U＝E，电流表的示数不变，当r≠0时开关S断开，电路总电阻增大，干路电流减小，U增大，此时电流表示数增大，综合以上选项D正确．4.【答案】C【解析】当滑动变阻器触头置于变阻器的最上端时，UCD最大，最大值为U max＝U＝×30 V＝20 V；当滑动变阻器触头置于变阻器的最下端时，UCD最小，最小值为U min＝U＝×30 V＝10 V，所以UCD的变化范围是10～20 V.5.【答案】A【解析】电流单位安培是国际单位制中七个基本单位之一，A正确．导体中没有电流但有电荷的热运动，B错误．电流的传导速度等于光速，电子定向移动的速率很小，C不对．在形成电流时电子定向移动，并不是热运动就消失了，其实电子仍然做无规则的热运动，D不对．6.【答案】B【解析】由题意可知：Lc＝2La＝2Lb，＝2Sa＝2Sc；Sb设b的电阻Rb＝R，由电阻定律R＝，得：Ra＝2Rb＝2R，＝2Ra＝4R，Rc∶Ra：Rb＝4∶2∶1，Rc由电路图可知，a、b、c三个电阻串联，通过它们的电流I相等，由U＝IR得：Uc∶Ua∶Ub＝4∶2∶1，U V3∶U V1∶U V2＝4∶2∶1，所以B正确．7.【答案】C8.【答案】A【解析】设自由电子定向移动的速率为，导线中自由电子从一端定向移到另一端所用时间为t，对铜导体研究：每个铜原子可提供一个自由电子，则铜原子数目与自由电子的总数相等，为：n=t时间内通过导体截面的电荷量为：则电流强度为：I==得：=故选A.9.【答案】B【解析】b图线的斜率大，表示电阻小，由电阻定律，R＝ρ，b代表的电阻丝较粗，选项B正确，选项A、C错误．电阻是导体本身的性质，与电阻两端的电压无关，选项D错误．10.【答案】A【解析】与R并联后与串联再与并联；当滑片向上滑动时，滑动变阻器接入电阻增大，则电路中电流减小，由可知，路端电压增大，故的亮度增大；因路端电压增大，则中的电流增大，但因总电流减小，故流过的电流减小，故分压减小，则并联部分电压增大，故变亮，A正确.11.【答案】B【解析】此图象上某一点和原点连线的直线斜率等于电阻的倒数，由图象得，当电压升高时此斜率减小即电阻增大，所以A、D错误，B正确；欧姆定律适用于小灯泡，说明小灯泡是纯电阻电路，与是否是线性元件无关，所以C错误．12.【答案】B【解析】电阻R1、R2并联，电阻两端的电压相等，因为电阻R1消耗的功率最大，由功率公式P＝，可判断R2>R1，由串、并联电路的特点可知，通过电阻R1的电流小于通过电阻R3的电流，根据功率公式P＝I2R，可判断R1>R3，故选B.13.【答案】D14.【答案】C【解析】电炉在使用时，电炉丝和导线串联，I电炉丝＝I导线，通电时间t相同，R电炉丝＞R导线，由Q＝I2Rt，电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，故A错误，C正确．由以上分析知，电炉丝与铜导线消耗的电能不同，电炉丝两端的电压比铜导线大的多，故B、D错误．15.【答案】C【解析】由欧姆定律知，R一定时，电流I与电压U成正比，所以当电压为6 V时，电流为1.5 A．为了读数准确，我们可以选取量程略大于1.5 A的电流表，而选择10 A量程的电流表，读数不准确．16.【答案】B【解析】滑片P向右移动，滑动变阻器接入电路中的电阻变大，总电阻也变大，电流表示数变小；由闭合电路的欧姆定律可知，回路中电流减小，电源内压减小，R0两端电压减小，所以滑动变阻器两端电压升高，电压表示数变大，故B项正确．17.【答案】D【解析】只有A，B逻辑电路的输出为“1”，这样与C结合才能保证最后输出端Y输出“1”，这就要求A，B必须同时输入“1”．18.【答案】C19.【答案】A20.【答案】B【解析】由题意，增加光照强度，Rt减小，外电路总电阻减小，根据闭合电路欧姆定律得知，干路电流I增大，电源的内电压增大，路端电压U减小，则A灯变暗，通过R0的电流I0＝I－I A，I增大，而I A减小，则I0增大，R0两端电压U0增大，而R0、B灯的电压之和等于路端电压，路端电压减小，则知，B灯的电压减小，B灯变暗；电源的总功率P＝EI，I增大，则P增大．故B正确，A、C、D错误．21.【答案】20 A9.6×104J【解析】题图中的两个支路分别为纯电阻电路(电炉)和非纯电阻电路(电动机)．在纯电阻电路中可运用欧姆定律I＝直接求出电流强度，而非纯电阻电路中的电流强度只能运用干路和支路中电流强度的关系求出．在非纯电阻电路中，电功大于电热，两者的差值才是有用功．根据欧姆定律，通过电炉的电流强度为I1＝＝A＝10 A.根据并联电路中的干路电流和支路电流的关系，则通过电动机的电流强度为I2＝I－I1＝20 A.电动机的总功率为P＝UI2＝100×20 W＝2×103W.因发热而损耗的功率为P′＝I r＝400 W.电动机的有用功率(机械功率)为P″＝P－P′＝1.6×103W，电动机通电1 min做的有用功为W＝P″t＝1.6×103×60 J＝9.6×104J.22.【答案】10 Ω2×1020个 2 A【解析】由公式I＝得电流为1.6 A；由欧姆定律I＝得R＝10 Ω；N＝＝2×1020个；由欧姆定律I＝得I＝2 A23.【答案】(1)2×103A(2)2.2×10－2V/m【解析】(1)由R＝ρ和I＝得I＝＝A＝2×103A.(2)E＝＝V/m≈2.2×10－2V/m24.【答案】6 V 1 Ω【解析】由闭合电路欧姆定律E＝U1＋r①E＝U2＋r②联立①②并代入数据解得E＝6 V，r＝1 Ω.。

2020—2021高中物理人教选修3—1第2章 恒定电流含答案人教选修3—1第二章 恒定电流1、关于电流，下列说法中正确的是( )A ．电流跟通过截面的电荷量成正比，跟所用时间成反比B ．单位时间内通过导体截面的电荷量越多，导体中的电流越大C ．电流是一个矢量，其方向就是正电荷定向移动的方向D ．国际单位制中，其单位“安培”是导出单位2、在研究长度为l 、横截面积为S 的均匀导体中的电流时，在导体两端加上电压U ，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。

可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v 成正比，其大小可以表示成k v (k 为恒量)。

电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v 为一定值，这一定值是( )A ．ekU lB ．eU klC ．elU kD ．elkU3、铅蓄电池的电动势为2 V ，下列说法错误的是( )A ．电路中每通过1 C 电荷量，电源把2 J 的化学能转化为电能B ．铅蓄电池断开时其两极间的电压为2 VC ．铅蓄电池在1 s 内将2 J 的化学能转化成电能D ．铅蓄电池将化学能转化为电能的本领比一节干电池(电动势为1.5 V)的大4、(多选)如图所示是某导体的伏安特性曲线，由图可知下列说法正确的是( )A ．导体的电阻是25 ΩB ．导体的电阻是0.04 ΩC ．当导体两端的电压是10 V 时，通过导体的电流是0.4 AD ．当通过导体的电流是0.1 A 时，导体两端的电压是2.5 V5、某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻R x的阻值分别为R1和R2，则所测阻值与真实值R x之间的关系为()A．R1＞R x＞R2B．R1＜R x＜R2C．R1＞R2＞R x D．R1＜R2＜R x6、(双选)不考虑温度对电阻的影响，对一个“220 V40 W”的灯泡，下列说法正确的是()A．接在110 V的电路中时的功率为20 WB．接在110 V的电路中时的功率为10 WC．接在440 V的电路中时的功率为160 WD．接在220 V的电路中时的功率为40 W7、下列关于电阻率的说法正确的是()A．电阻率与导体的长度有关B．电阻率与导体的横截面积有关C．电阻率表征了材料导电能力的强弱，由导体的材料决定，而与温度无关D．电阻率表征了材料导电能力的强弱，由导体的材料决定，且与温度有关8、如图所示某同学设计了一个转向灯电路，其中L为指示灯，L1、L2分别为左、右转向灯，S为单刀双掷开关，E为电源。

2020--2021人教物理选修3—1第2章恒定电流练习含答案人教选修3—1第二章恒定电流1、下列说法中正确的是()A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是AC．电流有方向，它是一个矢量D．任何物体，只要其两端的电势差不为零，就有电流存在2、下列有关电源的电路中，导线内部的电场强度的说法中正确的是() A．导线内部的电场就是电源所形成的电场B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的C．因为导体处于电源的电场中，所以导体内部的场强处处为零D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的3、(双选)关于电源与电路，下列说法正确的是()A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功4、一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间t变化的图象如图所示，此图象的斜率可表示为()A．U B．RC．UR D．1R5、电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把这个电流表改装成量程为1.0 V的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻6、如图所示为甲、乙两灯泡的I-U图象，根据图象，计算甲、乙两灯泡并联在电压为220 V的电路中时实际发光的功率分别约为()A．15 W、30 W B．30 W、40 WC．40 W、60 W D．60 W、100 W7、如图所示为一个小型电热水器。

浸入水中的加热元件的电阻R L＝1.0 Ω，在外部并联的电阻R S＝2.0 Ω，电源为恒流源，在正常工作时，电源始终给电路提供I＝3.0 A的恒定电流。

2020--2021人教物理选修3—1第二章：恒定电流含解析 人教选修3—1第二章 恒定电流1、如图所示，a 、b 、c 为同一种材料做成的电阻，b 与a 的长度相等，b 的横截面积是a 的两倍；c 与a 的横截面积相等，c 的长度是a 的两倍。

当开关闭合后，三个理想电压表的示数关系是( )A ．V 1的示数是V 3的2倍B ．V 1的示数是V 2的2倍C ．V 2的示数是V 1的2倍D ．V 2的示数是V 3的2倍2、(双选)在由电源、导线等电路元件所组成的电路中，以下说法正确的是( ) A ．导线中的电场强度处处为零B ．导线中的电场强度方向跟导线方向平行C ．导线处于静电平衡状态D ．导线内沿电流方向各点的电势逐渐降低3、铅蓄电池的电动势为2 V ，下列说法错误的是( ) A ．电路中每通过1 C 电荷量，电源把2 J 的化学能转化为电能 B ．铅蓄电池断开时其两极间的电压为2 V C ．铅蓄电池在1 s 内将2 J 的化学能转化成电能D ．铅蓄电池将化学能转化为电能的本领比一节干电池(电动势为1.5 V)的大 4、(多选)如图所示的电路中，若ab 为输入端，AB 为输出端，并把滑动变阻器的滑动触片置于变阻器的中央，则以下说法正确的是( )A ．空载时输出电压U AB ＝U ab 2B ．当AB 间接上负载R 时，输出电压U AB <U ab2 C ．AB 间的负载R 越大，U AB 越接近U ab2D ．AB 间的负载R 越小，U AB 越接近U ab25、(双选)用相同的表头改装成两个量程不同的电流表，下列说法正确的是( ) A ．将它们串联在一起时，两表读数相同，量程大的偏角小 B ．将它们并联在一起时，偏角相同，量程大的读数大 C ．将它们串联在一起时，两表读数相同，量程大的偏角大 D ．将它们并联在一起时，偏角相同，量程大的读数小6、一电动机线圈电阻为R ，在它两端加上电压U ，电动机正常工作，测得通过它的电流为I ，电动机的机械功率是( ) A ．I 2R B ．U 2R C ．UI －I 2RD ．UI7、如图所示，长方体金属块边长之比a ∶b ∶c ＝3∶1∶2，将A 、B 接入电压为U 的电路中时，电流为I ；若将C 、D 接入电压为U 的电路中，则电流为( )A ．IB ．2IC ．94ID ．49I*8、(双选)关于电流的方向，下列描述正确的是( ) A ．规定正电荷定向移动的方向为电流的方向 B ．规定自由电荷定向移动的方向为电流的方向C ．在金属导体中，自由电子定向移动的方向为电流的反方向D ．在电解液中，由于正、负离子的电荷量相等，定向移动的方向相反，故无电流*9、(双选)对于电动势的定义式E ＝Wq 的理解，正确的是( ) A ．E 与W 成正比 B ．E 与q 成反比 C ．E 的大小与W 、q 无关 D ．W 表示非静电力做的功*10、已知金属棒A的电阻是金属棒B的电阻的2倍，加在A上的电压是加在B 上的电压的一半，那么通过A和B的电流I A和I B的关系是()A．I A＝2I B B．I A＝I B 2C．I A＝I B D．I A＝I B 4*11、一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是()A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻12、A、B、C是三盏不同规格的灯泡，按图所示方式连接恰好均能正常发光，已知电源的电动势为E，内电阻为r，将滑动变阻器的滑片P向右移动，则A、B、C三盏灯亮度变化情况是()A．三盏灯都变亮B．三盏灯都变暗C．A、B两盏灯变亮，C灯变暗D．A、C两盏灯变暗，B灯变亮13、在使用多用电表测电阻时，一同学选用“×10”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是()A．换用“×1挡，直接测量B．换用“×100”挡，直接测量C．换用“×1”挡，重新调整欧姆零点后测量D．换用“×100”挡，重新调整欧姆零点后测量14、用伏安法测电阻，可采用如图所示的甲、乙两种接法。

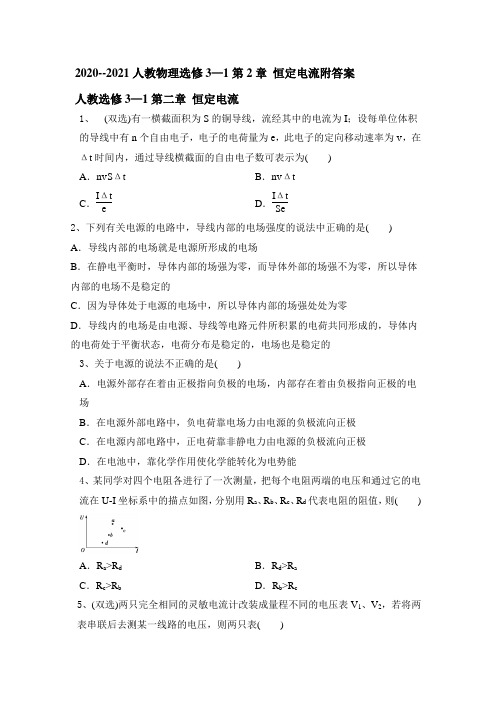

2020--2021人教物理选修3—1第2章恒定电流附答案人教选修3—1第二章恒定电流1、(双选)有一横截面积为S的铜导线，流经其中的电流为I；设每单位体积的导线中有n个自由电子，电子的电荷量为e，此电子的定向移动速率为v，在Δt时间内，通过导线横截面的自由电子数可表示为()A．n v SΔt B．n vΔtC．IΔte D．IΔtSe2、下列有关电源的电路中，导线内部的电场强度的说法中正确的是() A．导线内部的电场就是电源所形成的电场B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的C．因为导体处于电源的电场中，所以导体内部的场强处处为零D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的3、关于电源的说法不正确的是()A．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场B．在电源外部电路中，负电荷靠电场力由电源的负极流向正极C．在电源内部电路中，正电荷靠非静电力由电源的负极流向正极D．在电池中，靠化学作用使化学能转化为电势能4、某同学对四个电阻各进行了一次测量，把每个电阻两端的电压和通过它的电流在U-I坐标系中的描点如图，分别用R a、R b、R c、R d代表电阻的阻值，则()A．R a>R d B．R d>R aC．R c>R b D．R b>R c5、(双选)两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表()A．读数相同B．指针偏转的角度相同C．量程大的电压表读数大D．量程大的电压表读数小6、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min产生的热量为()电热水壶型号SP—356 A 额定电压220 V额定功率 1 800 W 额定频率50 Hz额定容量 1.5 L34C．1.32×104 J D．1.08×105 J7、某兴趣小组探究发现导电液体电阻变化规律与金属电阻相同。

本章整合知识网络专题归纳专题一直流电路中含有电容器电路的分析与计算方法1．电容器在直流电路中的特点在直流电路中，当电容器充、放电时，电路里有充、放电电流，一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的、不漏电的情况）的元件，有电容器的电路可看做是断路，简化电路时可去掉它．简化后若要求电容器所带的电荷量时，可在相应的位置补上．2．静态分析与动态分析（1）静态分析：稳定状态下，电容器在直流电路中起阻断电流的作用，电容器两极间存在电势差，电容器容纳一定的电荷量，并满足Q ＝CU .（2）动态分析：当直流电路中的电流和电势分布发生变化影响到电容器支路两端时，电容器的带电量将随之改变（在耐压范围内），即电容器发生充、放电现象，并满足ΔQ ＝C ΔU .3．含有电容器电路的解题步骤在直流电路中，电容器相当于电阻为无穷大的电路元件，此电路是断路．解题步骤如下： （1）先将含电容器的支路去掉（包括与它串在同一支路上的电阻），计算各部分的电流、电压值；（2）电容器两极板的电压，等于它所在支路两端点间的电压；（3）利用Q ＝CU 、ΔQ ＝C ΔU 可以求出电容器的带电量或带电量的变化量； （4）通过电容器的电压和平行板间距离可求出两板间电场强度，再分析电场中带电粒子的运动．【例1】 如图所示的电路中各元件电阻值分别为R 1＝R 2＝10 Ω，R 3＝R 4＝20 Ω，电容器电容C ＝300 μF ，电源电压U ＝6 V ，内阻不计，原先双掷开关S 与触点2接触，则当开关S 从与触点2接触改为与触点1接触，待电路稳定后，试求：（1）电容器C 所带电荷量；（2）若开关从与触点1接触改为与触点2接触，直到电流变为0时为止，求通过电阻R 1的电荷量．解析：（1）当开关S 与1接触时，R 1、R 2、R 3、R 4串联，由分压原理得，电容器两端的电压U C ＝12U ＝3 V 所带电荷量Q C ＝CU C ＝9×10－4 C.（2）当开关S 再与2接触时，电容器放电，由分流作用得，通过电阻R 1的电荷量 Q r 1＝C 2Q ＝4.5×10－4 C. 答案：（1）9×10－4 C （2）4.5×10－4 C 专题二 电路故障分析方法 1．两类常见电路故障 （1）断路①特点：表现为电源两端电压不为零而电路中电流为零．②诊断依据：若外电路中两点间的电压不为零，则这两点间有断点，而这两点与电源间连接部分无断点．（2）短路①特点：表现为电路中有电流通过而短路处分压为零．②诊断依据：若电路中有电流，外电路中两点间的电压为零，则这两点间发生短路．2．用仪表检查故障的基本方法（1）利用电压表检测①对断路故障判断：用电压表与电源并联，若有读数，再逐段与电路并联，若电压表指针偏转，则该段电路中有断点．②对短路故障判断：用电压表与电源并联，若有读数，再逐段与电路并联，若电压表示数为零，则该段电路被短路．（2）利用欧姆表检测：在使用欧姆表检测电路故障时，一定要注意将待测部分与电路断开．若测得某段电路的电阻是零，说明该部分是短路；若测得某段电路的电阻是无穷大，说明该部分是断路．【例2】（多选）如图所示是一电路板的示意图，a、b、c、d为接线柱，a、d与220 V 的交流电源连接，ab间、bc间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220 V，由此可知（）A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．bc间电路不通，cd间电路通解析：bd间电压为220 V，说明ab与电源之间是连通的，断路点必在bd之间，选项B 错误；ac间电压为220 V，说明cd与电源之间是连通的，断点又必在ac间，选项A错误；两者共同区间是bc，故bc断路，其余各段均完好，选项C、D正确．答案：CD专题三电阻的测量1．伏安法（1）伏安法测电阻的原理用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I，利用部分电路的欧姆定律可以算出电阻的阻值R＝U I.（2）电流表的两种不同接法（R A 为电流表内阻，R V 为电压表内阻）（3）伏安法测电阻的电路选择 ①定量判定法若已知待测电阻的大约值R x ，电流表的内阻R A 和电压表的内阻R V ，测当VA x xR R R R ＞时，说明R x ≫R A 比R x ≪R V 符合得好，应采用内接法；当VA x xR R R R ＜时，说明R x ≪R V 比R x ≫R A 符合得好，应采取外接法．②试触法如图所示，空出电压表的一个接头S ，然后将S 分别与a 、b 试触一下，观察电压表和电流表的示数变化情况：若电流表示数有显著变化，说明电压表的分流作用较强，即R x 是一个高值电阻，应选用内接法，S 应接b 测量；若电压表示数有显著变化，说明电流表的分压作用较强，即R x 是一个低阻值电阻，应选用外接法，S 应接a 测量．2．替代法将待测电压表或电流表看成是一个电阻，与另一个电流表串联，同时使用一个单刀双掷开关，先将开关接1，记下电流表示数，再将开关接2.调节电阻箱使两次电流表示数相同，则电阻箱的读数即等于电压表的内阻．此法也可用于测量电流表的内阻．电路如图所示．【例3】为了测量一微安表头A的内阻，某同学设计了如图所示的电路．图中，A0是标准电流表，R0和R N分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池．完成下列实验步骤中的填空：（1）将S拨向接点1，接通S1，调节________，使待测表头指针偏转到适当位置，记下此时________的读数I；（2）然后将S拨向接点2，调节________，使________，记下此时R N的读数；（3）多次重复上述过程，计算R N读数的________，此即为待测微安表头内阻的测量值．解析：本题方法为替代法．当S接1与接2时通过电路的电流I相同，可知待测微安表头的内阻与R N的阻值相同．答案：（1）R0标准电流表（或A0）（2）R N标准电流表（或A0）的读数仍为I（3）平均值专题四实验仪器的选择及实物连接1．电学实验器材的选择依据有哪些（1）安全性：各电表的读数不能超过量程，电阻类元件的电流不应超过其最大允许电流等．（2）精确性：选用电表量程应考虑尽可能减小测量值的相对误差，电压表、电流表在使用时，要尽可能使指针偏转到满刻度的12到23以上．（3）操作性：选用滑动变阻器时，应考虑使供电电压的变化范围既能满足实验要求，还应便于调节，滑动变阻器调节时应用到大部分电阻线，否则不便于操作．（4）灵活性：实验时没有量程合适的电表则可变通．已知内阻的电流表可作电压表使用，已知内阻的电压表可作电流表使用．2．如何进行实物图连接（1）画出实验电路图并分析各元件的连接方式，明确电表量程．（2）画线连接各元件，一般先从电源正极开始，到开关，再到滑动变阻器等，按顺序以单线连接方式将主电路中要串联的元件依次串联起来，然后再将要并联的元件并联到电路中．（3）电压表应并联，电流表应串联，且电流应由电表正极流入，负极流出．（4）变阻器触头的初位置应保证电路中用电器安全，即保证加在用电器两端的电压应尽量小．（5）连线过程中不要交叉，而且所有连线必须连接到接线柱上．【例4】用一段长为80 cm的金属丝做“测定金属的电阻率”的实验．（1）用多用表粗测电阻丝的电阻，结果如图甲所示，由此可知电阻丝电阻的测量值约为________ Ω.甲（2）用螺旋测微器测量金属丝的直径，结果如图乙所示，由此可知金属丝直径的测量结果为________ mm.乙（3）在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A．直流电源（电动势约为4.5 V，内阻很小）B．电压表（量程0～3 V，内阻约3 kΩ）C．电压表（量程0～15 V，内阻约15 kΩ）D．电流表（量程0～0.6 A，内阻约0.125 Ω）E．电流表（量程0～3 A，内阻约0.025 Ω）F．滑动变阻器（阻值范围0～15 Ω，最大允许电流1 A）G．滑动变阻器（阻值范围0～200 Ω，最大允许电流2 A）H．开关、导线丙要求有较高的测量精度，并能测得多组数据，在供选择的器材中，电流表应选择________，电压表应选择________，滑动变阻器应选择________．（填字母代号）（4）根据上面选择器材，完成图丙中实验电路的连接．解析：由题意分析可知，电流表、电压表使用中指针指到量程的13以上，待测阻值为小电阻故采用外接法，由于题目要求多测数据，建议采用分压电路（限流分压也可）．答案：（1）6 （2）0.933～0.936 （3）D B F （4）如图所示（连成分压电路正确的也行）。
