汽车车灯的构成
汽车车灯是汽车的重要组成部分，由灯罩、灯泡和电路控制器三个部分构成。
灯罩通常由塑料或玻璃制成，外形有圆形、方形和长条形等不同形状，根据汽车不同部位的安装位置和功能需求而有所区别。
灯罩内部有反光镜，能够将灯光反射出去，起到扩散和照明的作用。
灯泡是汽车车灯的发光部件，通常由玻璃或陶瓷制成，内部充填着惰性气体和金属丝。
当车灯控制电路启动，通过电流经过灯泡内的金属丝，使其发热并产生光芒。
电路控制器是汽车车灯的控制部分。
通常由车灯开关、继电器、保险丝、电线等组成。
车灯开关控制车灯的开关，继电器负责控制灯泡的通断，保险丝则保证车灯电路的安全性。
以上是汽车车灯的构成及其基本原理。
在行车过程中，车灯的正常使用能够保障行车安全，因此及时检查和更换车灯也是车主必须要注意的事项。
- 1 -。

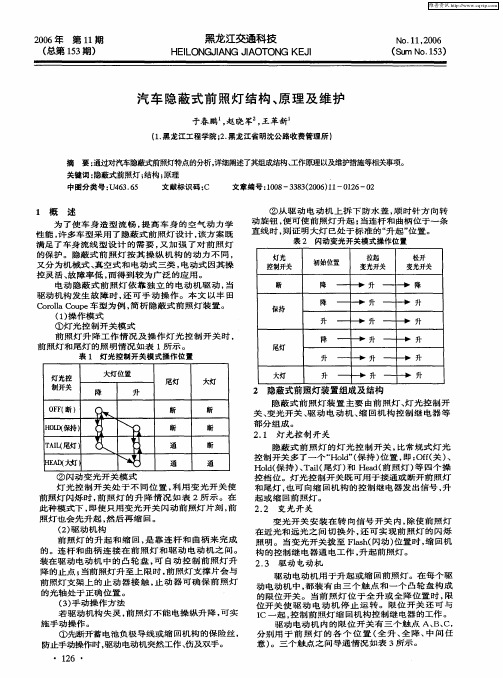

汽车前照灯在构造上大体分为: 反光镜( 反射镜〉、配光镜( 灯玻璃) 、光源( 灯泡) 和灯光调整机构四大部分。
3.4.1封闭式前照灯汽车封闭式前照灯总成结构如图 3.4.1 。
它包括有:两只不同规格的封闭式真空灯芯、固定圈、调整座、固定架、调节弹簧、调节螺钉及螺钉座。
这是一种典型的汽车四灯制前照灯系统, 其中I 型真空灯芯只有远光一组灯丝; 而 E 型真空灯芯内有两组灯丝, 即远光和近光。
在汽车装配时, 必须将两个E型真空灯芯安装在汽车前端最外侧, 如图 3.3.2 中系统B所示。
封闭式真空灯芯的结构汽车前照灯封闭式真空灯芯的结构如图3.4.2 所示(H 型) 。
它由远光灯丝、近光灯丝、反光镜、配光镜、遮光罩及三个接线片组成。
反光镜和配光镜都是由玻璃压制成型, 再用加热工艺将两者熔为一体。
因此, 这种前照灯的密封性能好, 安装尺寸及形状标准, 互换性好。
(1) 反光镜封闭式真空灯芯反光镜多数是抛物线旋转形成的抛物面( 图 3.4.3)。
在反光镜生产过程中, 采用真空镀膜工艺将铝蒸发涂敷在内表面上, 它具有极高的亮度, 可使反射出去的光亮度比灯丝本身亮度提高6000 倍以上。
灯丝是缠绕的鸽丝构成, 远光灯丝安装在反光镜抛物面的焦点上, 近光灯丝安装在焦点的上方稍偏左( 对右侧通行车灯) 。
当每单个灯丝点亮时, 工作情况如图 3.4.4 所示。
当远光灯丝点亮工作时, 灯丝发出的光线经反光镜反射后其光线都是沿着光学轴线平行射向远方, 如图 3.4.4 中(a) 所示。
在近光灯丝点亮工作时, 灯丝发出的光线经反光镜bc区间抛物面反射后, 其光线斜向下方( 路面), 如图3.4.4 中(b) 所示; 而灯丝发出的光线照射到反光镜bc 及b1C1 区间抛物面上, 经反射后光线斜向上方。
但灯丝发出的总光通量经反光镜反射后, 斜向下方的有用光通量远远大于斜向上方的光通量, 从而减轻了对面车辆司机的眩目作用。
又因为近光灯丝稍偏左, 又可以使向下的有效光束向右偏了一个角度。

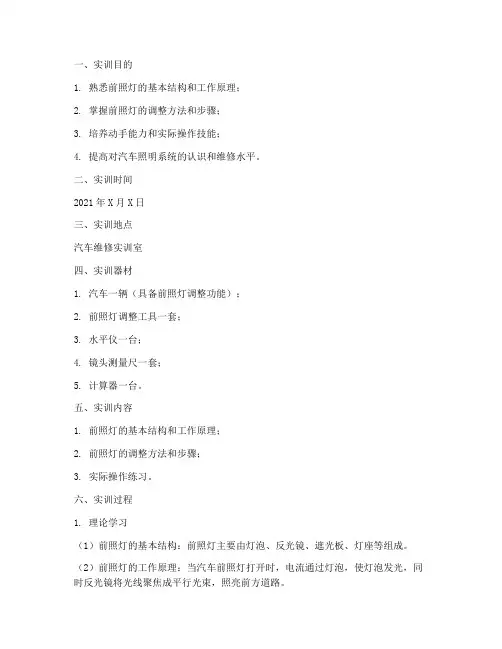

一、实训目的1. 熟悉前照灯的基本结构和工作原理；2. 掌握前照灯的调整方法和步骤；3. 培养动手能力和实际操作技能；4. 提高对汽车照明系统的认识和维修水平。
二、实训时间2021年X月X日三、实训地点汽车维修实训室四、实训器材1. 汽车一辆（具备前照灯调整功能）；2. 前照灯调整工具一套；3. 水平仪一台；4. 镜头测量尺一套；5. 计算器一台。
五、实训内容1. 前照灯的基本结构和工作原理；2. 前照灯的调整方法和步骤；3. 实际操作练习。
六、实训过程1. 理论学习（1）前照灯的基本结构：前照灯主要由灯泡、反光镜、遮光板、灯座等组成。
（2）前照灯的工作原理：当汽车前照灯打开时，电流通过灯泡，使灯泡发光，同时反光镜将光线聚焦成平行光束，照亮前方道路。
2. 前照灯的调整方法和步骤（1）调整前照灯的高度：将车辆停在水平地面上，关闭发动机，将车辆挂入空挡，拉紧手刹。
（2）调整前照灯的横向位置：调整左右两侧前照灯的横向位置，使左右两侧前照灯的灯心高度一致。
（3）调整前照灯的纵向位置：调整前照灯的纵向位置，使前照灯的灯心高度符合标准。
3. 实际操作练习（1）将车辆停在水平地面上，关闭发动机，挂入空挡，拉紧手刹。
（2）使用水平仪检查车辆是否处于水平状态。
（3）调整前照灯的高度：首先调整左右两侧前照灯的横向位置，使灯心高度一致。
然后，调整前照灯的纵向位置，使灯心高度符合标准。
（4）调整前照灯的横向位置：调整左右两侧前照灯的横向位置，使左右两侧前照灯的灯心高度一致。
（5）检查调整后的前照灯是否符合标准，若不符合，重新调整。
七、实训结果通过本次实训，掌握了前照灯的基本结构和工作原理，熟悉了前照灯的调整方法和步骤。
在实际操作中，成功调整了前照灯的高度、横向位置和纵向位置，使前照灯的照明效果达到最佳。
八、实训心得1. 通过本次实训，提高了自己的动手能力和实际操作技能；2. 对汽车照明系统的认识和维修水平有了进一步提高；3. 深刻认识到，汽车维修工作需要严谨、细致，以确保行车安全。

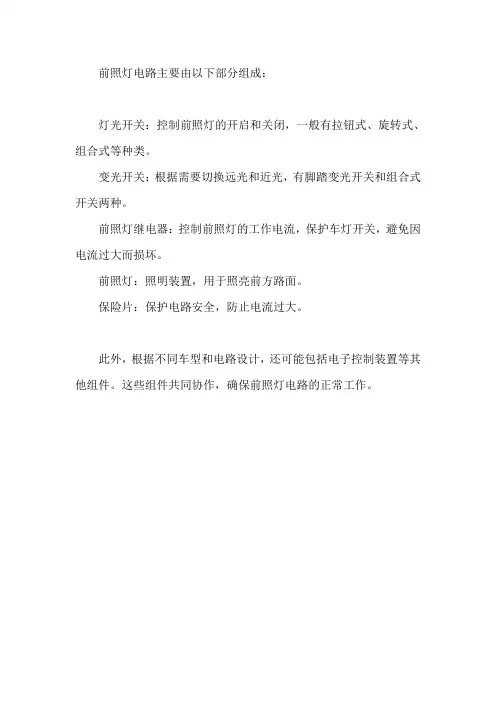

前照灯电路是汽车电气系统中的重要组成部分，它主要由电源、开关、继电器、前照灯和导线组成。
在工作过程中，电源通过开关控制继电器的通断，再由继电器控制前照灯的亮灭，从而实现前照灯的正常工作。
1. 电源：前照灯电路的电源通常是汽车电瓶，根据不同的车型和品牌可能会有一些变化，但总体来说，都是通过电瓶提供电能。
2. 开关：前照灯的开关用于控制前照灯的开关，它可以是手动的，也可以是自动感应的。
当开关处于开启状态时，电路闭合，电流可以流通。
3. 继电器：继电器是一个控制电路的开关，通过控制较大电流的小电流来实现。
在前照灯电路中，继电器可以通过开关控制前照灯的通断，保护开关不会因为电流过大而受损。
4. 前照灯：前照灯是前照灯电路的核心部分，通过接通电路来发光。
根据不同的汽车型号和年份，前照灯的类型和结构可能会有所不同，但它们的基本功能都是提供照明。
5. 导线：导线是连接前照灯电路各个部件的通道，它们起到传导电能的作用，确保电流可以顺利地流通。
在工作过程中，当司机打开前照灯的开关时，电流就会通过导线传输至继电器，继电器接通后，电流会继续流向前照灯，前照灯随之亮起。
反之，当司机关闭前照灯开关时，电流会被切断，前照灯熄灭。
总结回顾，前照灯电路是确保汽车在夜间行驶时能够提供良好照明的重要部件。
它由电源、开关、继电器、前照灯和导线组成，通过打开和关闭开关来控制前照灯的亮灭。
在夜间行驶时，前照灯能够为司机提供必要的照明，确保行车安全。
个人观点和理解：前照灯电路虽然在汽车中显得不是那么起眼，但它的作用却是至关重要的。
它保障了夜间行车的安全，并且在恶劣天气下也扮演着重要的作用。
对于司机来说，定期检查前照灯电路的工作状态是非常重要的，遇到问题及时解决也是至关重要的。
希望本次文章能够帮助你更深入地了解前照灯电路的组成及工作过程，如有其他问题，欢迎随时沟通。
前照灯电路是汽车电气系统中至关重要的一部分，它确保了驾驶者在夜间或恶劣天气条件下能够清晰地看到道路和周围环境，从而保障了驾驶安全。
汽车前照灯在构造上大体分为: 反光镜( 反射镜〉、配光镜( 灯玻璃) 、光源( 灯泡) 和灯光调整机构四大部分。
3.4.1封闭式前照灯汽车封闭式前照灯总成结构如图 3.4.1 。
它包括有:两只不同规格的封闭式真空灯芯、固定圈、调整座、固定架、调节弹簧、调节螺钉及螺钉座。
这是一种典型的汽车四灯制前照灯系统, 其中I 型真空灯芯只有远光一组灯丝; 而 E 型真空灯芯内有两组灯丝, 即远光和近光。
在汽车装配时, 必须将两个E型真空灯芯安装在汽车前端最外侧, 如图 3.3.2 中系统B所示。
封闭式真空灯芯的结构汽车前照灯封闭式真空灯芯的结构如图3.4.2 所示(H 型) 。
它由远光灯丝、近光灯丝、反光镜、配光镜、遮光罩及三个接线片组成。
反光镜和配光镜都是由玻璃压制成型, 再用加热工艺将两者熔为一体。
因此, 这种前照灯的密封性能好, 安装尺寸及形状标准, 互换性好。
(1) 反光镜封闭式真空灯芯反光镜多数是抛物线旋转形成的抛物面( 图 3.4.3)。
在反光镜生产过程中, 采用真空镀膜工艺将铝蒸发涂敷在内表面上, 它具有极高的亮度, 可使反射出去的光亮度比灯丝本身亮度提高6000 倍以上。
灯丝是缠绕的鸽丝构成, 远光灯丝安装在反光镜抛物面的焦点上, 近光灯丝安装在焦点的上方稍偏左( 对右侧通行车灯) 。
当每单个灯丝点亮时, 工作情况如图 3.4.4 所示。
当远光灯丝点亮工作时, 灯丝发出的光线经反光镜反射后其光线都是沿着光学轴线平行射向远方, 如图 3.4.4 中(a) 所示。
在近光灯丝点亮工作时, 灯丝发出的光线经反光镜bc区间抛物面反射后, 其光线斜向下方( 路面), 如图3.4.4 中(b) 所示; 而灯丝发出的光线照射到反光镜bc 及b1C1 区间抛物面上, 经反射后光线斜向上方。
但灯丝发出的总光通量经反光镜反射后, 斜向下方的有用光通量远远大于斜向上方的光通量, 从而减轻了对面车辆司机的眩目作用。
又因为近光灯丝稍偏左, 又可以使向下的有效光束向右偏了一个角度。
