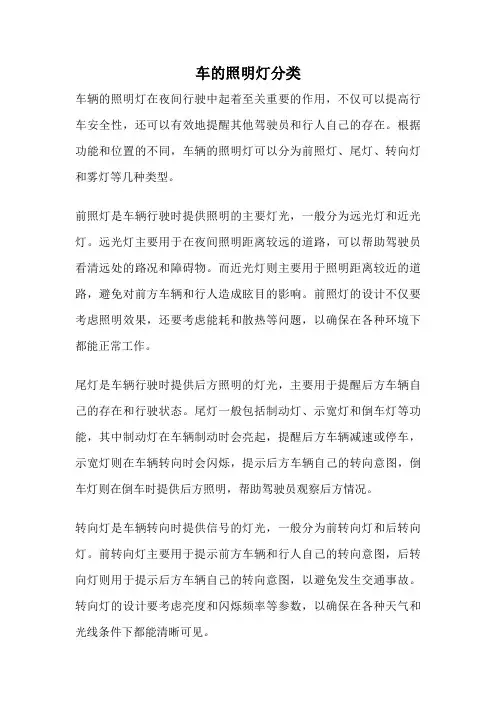

车的照明灯分类车辆的照明灯在夜间行驶中起着至关重要的作用，不仅可以提高行车安全性，还可以有效地提醒其他驾驶员和行人自己的存在。
根据功能和位置的不同，车辆的照明灯可以分为前照灯、尾灯、转向灯和雾灯等几种类型。
前照灯是车辆行驶时提供照明的主要灯光，一般分为远光灯和近光灯。
远光灯主要用于在夜间照明距离较远的道路，可以帮助驾驶员看清远处的路况和障碍物。
而近光灯则主要用于照明距离较近的道路，避免对前方车辆和行人造成眩目的影响。
前照灯的设计不仅要考虑照明效果，还要考虑能耗和散热等问题，以确保在各种环境下都能正常工作。
尾灯是车辆行驶时提供后方照明的灯光，主要用于提醒后方车辆自己的存在和行驶状态。
尾灯一般包括制动灯、示宽灯和倒车灯等功能，其中制动灯在车辆制动时会亮起，提醒后方车辆减速或停车，示宽灯则在车辆转向时会闪烁，提示后方车辆自己的转向意图，倒车灯则在倒车时提供后方照明，帮助驾驶员观察后方情况。
转向灯是车辆转向时提供信号的灯光，一般分为前转向灯和后转向灯。
前转向灯主要用于提示前方车辆和行人自己的转向意图，后转向灯则用于提示后方车辆自己的转向意图，以避免发生交通事故。
转向灯的设计要考虑亮度和闪烁频率等参数，以确保在各种天气和光线条件下都能清晰可见。
雾灯是车辆行驶时在雾天或雨天提供照明的灯光，主要用于增强前方照明效果，提高行车安全性。
雾灯一般安装在前保险杠下方，可以有效地照亮地面，帮助驾驶员看清前方路况。
雾灯的设计要考虑防水和防尘等性能，以确保在恶劣天气条件下能够正常工作。
车辆的照明灯在行车安全中起着不可替代的作用，不同类型的照明灯在不同场景下发挥着各自的功能。
通过合理设计和使用车辆照明灯，可以有效地提高行车安全性，减少交通事故的发生。
希望各位驾驶员在日常行车中能够重视车辆照明灯的使用，确保自己和他人的安全。
一、汽车电器的构成：1.电源系统(充电系统)(1)组成：蓄电池、发电机与调节器、充电指示装置等。
(2)作用：向用电设备提供低压直流电能。
2.起动系统(1)组成：起动机及其控制电路。
(2)作用：在起动发动机时，带动发动机曲轴转动，并使其达到起动转速。
3.点火系统(1)分类：传统点火系和电子点火系。
(2)作用：将电源提供的低压电变为高压电，及时点燃发动机气缸内的可燃混合气。
4.照明系统(1)组成：车内外照明灯及其控制电路。
(2)作用：为车内外提供照明。
5.信号系统(1)分类：灯光和音响两类。
(2)作用：对汽车安全性发出警示或指示信号，如：指示车辆行驶趋向，提醒行人或其他车辆；指示汽车操纵部分运行状态，报警运行故障。
6.仪表系统(1)组成：水温表、燃油表、气压表、车速里程表、机油压力表、电流表、发动机转速表等。
(2)作用：显示汽车的运行参数。
7.舒乐系统(1)组成：汽车空调、声像设备、点烟器、电动车窗、电动座椅。
(2)作用：给驾乘人员提供一个舒适的工作与乘坐环境。
8.微机控制系统(1)组成：动力传动控制中心、底盘行驶控制中心、车身控制中心、信息与通信控制中心。
(2)作用：解决能源、安全、污染等问题和提高舒适性、方便通信与信息交流。
二、汽车电器设备的特点1.两个电源2.低压直流：6V，12V，24V。
一般地，汽油汽车为6V，柴油汽车为24V。
3.并联单线：电路独立，便于控制，节省材料。
4.负极接地：减轻电线接地处的化学腐蚀，提高接地可靠性并统一标准。
三、蓄电池蓄电池的性质是一种储存、释放电能的装置。
1.起动电流：起动发动机时，蓄电池在5～15S 内，要向起动机连续供给强大电流（汽油机200～600A，柴油机800～1000A）2.对蓄电池的要求是：容量大、内阻小、有足够的起动能力。
3.用途：1)在起动发动机时，向起动系、点火系、燃油喷射系统和其他电器设备供电(如给发电机提供励磁电流)；2)当发电机电压低于蓄电池电压时，向用电设备和发电机磁场绕组供电；3)当取下汽车钥匙时，由蓄电池向时钟、发动机及车身ECU存储器、电子音响系统及防盗报警系统等供电；4）发电机过载时，协助发电机向用电设备供电；5)在发电机正常工作时，将发电机剩余电能储存起来—充电；6)蓄电池相当于一个大电容器，能吸收电路中出现的瞬时过电压，保护电子元件，保持汽车电器系统电压稳定—稳压4、蓄电池的构造※组成：正极板、负极板、隔板、电解液、电池盖、加液孔盖和电池外壳。
5.1:照明与信号装置的拆装※学习目标：1、叙述照明灯的种类和作用；2、叙述前大灯、后组合灯的结构；3、叙述各信号装置的组成和功用；4、掌握照明灯与信号灯的更换技能；5、熟悉各种信号装置的故障检测与维修方法。
※学习任务描述：汽车上的某个照明灯或某个信号系统不工作，请查是明故障原因，并把故障排除。
※学习课时：共用14个课时※设备与工具：1、照明灯及灯泡；2、继电器、闪光器、各种信号开关、灯光开关；3、万用表。
※注意事项：1、严格遵守操作规程并注意安全；2、灯具易碎易烂，要轻拿轻放；3、在不清楚的情况下，不能乱接乱搭，以免烧坏设备。
※项目任务布置：（见后附任务书）※项目展开：一、汽车灯具的种类及用途汽车的照明系统主要由灯具、电源和电路（包括控制开关）三大部分组成。
而灯具大体分为照明用的灯具和信号及标志用的灯具。
照明用的灯具有前照灯、防雾灯、后照灯、牌照灯、顶灯、仪表灯和工作灯等。
信号及标志用灯具有转向信号灯、制动灯、小灯、尾灯、指示灯和警报灯等。
汽车灯具如图9-1所示。
图9-1 汽车灯具汽车灯具种类与用途二、前照灯的照明要求1．前照灯应保证车前有明亮而均匀的照明，远光灯使驾驶员能看清车前100m 远路面上的任何障碍物；近光灯使驾驶员能看清车前40m 远路面上的任何障碍物并不得眩眼；随种类 外照明灯 信号灯 内照明灯 前照灯 雾灯 牌照灯倒车灯转向信号灯驻车灯制动动危险警告信号灯顶灯仪表灯行李箱灯工作时的特点白色； 远光灯40～60Ｗ；近光灯35～55Ｗ前黄色,灯45～55W ；后白色；灯２１W 或6W 白色 ，灯泡５～10Ｗ 白色,灯泡20～25W 琥珀色闪烁；主转向灯20～25Ｗ 前灯白尾灯红 红色；制动灯20～25Ｗ 琥珀色 白色 ；灯泡5～15w白色 常亮 白色 ； 灯泡5w 用途 为驾驶员安全行车提供保障雨雪雾天保证有效照明及提供信号用于照亮汽车尾部牌照倒车时照亮后部 转向时警示其它车辆夜间驻车警示制动时警示所有的转向信号，危险时警示 用于夜间车内照明用于夜间观察仪表时的照明用于夜间拿取行李物品时的照明着高速公路的建成，汽车行驶速度的提高，要求汽车前照灯的照明距离也相应的增长，现代有些汽车的前照灯照明距离已达到200～250m。
汽车灯光系统工作原理主要是通过光源、导光装置、反射装置和调节装置等组成，其工作过程如下：
1. 光源：汽车灯光系统中最关键的部分是光源，它能够产生光线，为汽车提供照明。
汽车常用的光源是卤素灯和氙气灯。
这些光源通过电子变压器将电源的电压提升到适合光源工作的电压，以驱动光源发光。
2. 导光装置：导光装置包括反光镜和灯碗，它们将光源发出的光线引导向前方。
反光镜可以将光线反射向前方，增强行车安全性。
灯碗则可以聚集光线，使其集中射向前方。
3. 反射装置：反射装置通常在夜间照明时使用。
它可以将部分光线反射到驾驶员前方，使其能够看清前方道路，提高行车安全性。
4. 调节装置：调节装置用于调节光线的强弱和照射角度。
驾驶员可以通过调节灯光照射角度和强弱来适应不同的道路和天气条件，提高行车安全性。
当汽车开启灯光时，光源开始发光，并通过导光装置将光线引导向前方。
光线经过反射装置和调节装置后，照射到驾驶员前方道路上。
同时，灯光调节装置可以根据不同的道路和天气条件自动调节光线的强弱和照射角度，以提高行车安全性。
在夜间行驶时，汽车灯光系统的作用非常重要。
它不仅能够提供照明，使驾驶员能够看清前方道路，还能够提醒其他车辆和行人注意本车。
因此，一个良好的汽车灯光系统对于行车安全至关重要。
总的来说，汽车灯光系统通过光源、导光装置、反射装置和调节装置等组成部分，将光线引导、反射和调节，使驾驶员能够看清前方道路，提高行车安全性。
同时，汽车灯光系统还具有自动调节功能，可以根据不同的道路和天气条件自动调节光线的强弱和照射角度。
汽车照明系统工作原理在现代汽车中，照明系统起着至关重要的作用。
它不仅为驾驶者提供良好的视野，还能使其他道路使用者更容易察觉到汽车的存在和行驶方向。
本文将介绍汽车照明系统的工作原理，包括前照灯、示宽灯、刹车灯以及转向灯。
1. 前照灯前照灯是汽车照明系统中最重要的组成部分之一。
它由聚光灯、远光灯和近光灯组成。
聚光灯通过反射镜和聚光灯罩将光束集中，产生强烈的远光灯照明效果。
远光灯的照明距离较远，适用于在没有其他车辆行驶的开放道路上使用。
近光灯的光束比较短，适用于在市区道路和夜间有其他车辆行驶的情况下使用。
而在有来车或正对着前车时，需要自动调节为近光灯，以避免对其他驾驶者的眩目影响。
2. 示宽灯示宽灯位于汽车的前后两侧，主要用于提示其他道路使用者汽车的行驶位置和方向。
示宽灯一般为黄色，它们分布在车头、车尾、车身两侧以及后视镜上。
当驾驶员打开示宽灯开关时，示宽灯会亮起来，指示汽车的行驶方向，提醒其他司机和行人。
3. 刹车灯刹车灯是一种用于提醒后车司机注意的重要照明设备。
它们通常位于汽车的尾部，在刹车踏板受力后会亮起。
刹车灯一般为红色，设计为高亮度以吸引其他车辆的注意力。
当驾驶员踩下刹车踏板时，刹车灯将迅速亮起，告知后车司机减速以避免追尾事故的发生。
4. 转向灯转向灯是用于指示汽车转向意图的照明设备。
它们通常位于汽车的前后两侧，一般为黄色。
当驾驶员打开转向灯开关时，相应方向的转向灯会闪烁起来，向其他道路使用者传达转弯的意图。
这有助于提高驾驶安全性，减少交通事故发生的概率。
总结：汽车照明系统的工作原理基于使用各种类型的灯具来提供可靠的照明效果。
前照灯通过远光灯和近光灯的切换，为驾驶者提供不同距离的照明效果。
示宽灯、刹车灯以及转向灯分别用于提示汽车行驶方向、减少追尾事故发生的概率和传达转弯意图。
这些照明设备的运行通常由车辆系统中的电气控制单元进行控制。
汽车照明系统的正常运行对于驾驶安全至关重要，因此需要定期检查和维护以确保其工作正常。
汽车电气设备构造与维修一、汽车电气设备概述汽车电气设备是汽车的重要组成部分，其功能主要是完成汽车的电气控制和电力供应。
汽车电气设备的主要包括车灯、起动机、发电机、电池、空调电器、音响和导航系统、防盗系统、中央控制系统等。
汽车电气设备不仅保证了汽车的正常运行，还能提高驾驶和乘坐的舒适性。
二、汽车电气设备构造1. 车灯车灯是汽车电气设备中最常见的部分，由于其在夜晚和恶劣天气中保证了行车安全，因此也是最重要的部分之一。
车灯的主要分为三类：前大灯、后尾灯、转向灯。
它们的构造需要包括灯罩、灯泡、驱动电路、电线等部分。
2. 起动机汽车发动机需要转动一定的速度才能启动，在此过程中起动机就起到了非常关键的作用。
起动机的主要构造部分有：电动机、行星齿轮、离合器、电枢、电刷等。
3. 发电机发电机主要起到了给汽车中电器设备供电的作用，其构造需要包括转子、定子、电刷、接线板等部分。
发电机的输出的电压一般都在12V左右。
4. 电池电池被称为是汽车的“心脏”，汽车的所有电器设备都是通过电池提供电能进行工作的。
电池的构造包括正负极板、电解液、电池壳体等部分。
5. 空调电器汽车空调是汽车中非常重要的部分之一，其控制需要借助于一系列的电子元器件，如压缩机、控制面板、传感器、电容器等。
空调电器的构造是非常复杂和精细的。
6. 音响和导航系统现代汽车的娱乐系统和导航系统都需要借助于电气设备完成。
它们的构造包括控制面板、放大器、喇叭、处理器等部分。
7. 防盗系统防盗系统是汽车电气设备中比较复杂的部分之一，包括防盗传感器、防盗控制器、车门锁系统等部分。
8. 中央控制系统中央控制系统是整个汽车电气设备的重心，它的作用是对车内所有的电气设备进行统一的控制和管理。
中央控制系统的构造要求非常高，包括控制面板、计算机、传感器等部分。
三、汽车电气设备维修在日常的行车过程中，由于汽车电气设备的长时间运行和振动，它们往往会出现一些故障需要及时进行维修。
汽车电气设备维修涉及到的技术较为复杂，小故障可以由车主自行排除，如果是大故障则需要由专业的汽车电气维修师傅来进行修理。
汽车电气设备构造与维修第一章：汽车电气设备概述教学目标：1. 了解汽车电气设备的作用和重要性。
2. 掌握汽车电气设备的基本组成部分。
3. 熟悉汽车电气设备的发展趋势。
教学内容：1. 汽车电气设备的作用和重要性。
2. 汽车电气设备的基本组成部分：发电机、起动机、点火系统、照明系统、仪表盘等。
3. 汽车电气设备的发展趋势：新能源汽车、智能汽车等。
教学活动：1. 引入讨论：汽车电气设备在日常汽车使用中的作用和重要性。
2. 讲解演示：汽车电气设备的基本组成部分和功能。
3. 小组讨论：汽车电气设备的发展趋势及其对行业的影响。
作业：1. 研究一种新型汽车电气设备的技术特点和应用。
第二章：发电机与起动机教学目标：1. 掌握发电机和起动机的构造和工作原理。
2. 学习发电机和起动机的维修方法。
3. 了解发电机和起动机在汽车电气设备中的作用。
教学内容：1. 发电机的构造和工作原理：交流发电机、直流发电机等。
2. 起动机的构造和工作原理：电动起动机、液压起动机等。
3. 发电机和起动机的维修方法：检查、更换、调试等。
教学活动：1. 讲解演示：发电机和起动机的构造和工作原理。
2. 实践操作：发电机和起动机的检查和维修。
3. 小组讨论：发电机和起动机在汽车电气设备中的作用及其重要性。
作业：1. 完成发电机和起动机的检查和维修操作。
第三章：点火系统教学目标：1. 掌握点火系统的构造和工作原理。
2. 学习点火系统的维修方法。
3. 了解点火系统在汽车电气设备中的作用。
教学内容：1. 点火系统的构造：点火线圈、点火塞、点火开关等。
2. 点火系统的工作原理：低压电路、高压电路、点火时机等。
3. 点火系统的维修方法：检查、更换、调试等。
教学活动：1. 讲解演示：点火系统的构造和工作原理。
2. 实践操作：点火系统的检查和维修。
3. 小组讨论：点火系统在汽车电气设备中的作用及其重要性。
作业：1. 完成点火系统的检查和维修操作。
第四章：照明系统教学目标：1. 掌握照明系统的构造和工作原理。
一、填空题1.根据车桥作用的不同，车桥可分为转向桥、驱动桥、转向驱动桥和支持桥等 4 种。
2．转向桥由前轴、转向节、主销和轮毂等主要部分组成。
3．前轮定位包括主销后倾、主销内倾、前轮外倾和前束等 4 个参数。
4．按悬架结构不同，车桥分为整体式车桥和断开式车轿两种。
整体式车桥与非独立悬架配用，断开式车轿与独立悬架配用。
5．主销安装在前轴上，其上端略向后倾斜，这种现象称为主销后倾；其上端略向内侧倾斜，这种现象称为主销内倾。
6．汽车悬架可分为两大类：即非独立悬架和独立悬架悬架。
7．现代汽车的悬架虽有不同的结构形式，但一般都由弹性元件、减振器、导向机构等组成，轿车一般还有横向稳定器。
8．汽车上常用的弹性元件包括钢板弹簧、螺旋弹簧、扭杆弹簧和气体弹簧等。
9．按照所采用弹性元件的不同，非独立悬架可以分为钢板弹簧式非独立悬架和螺旋弹簧式非独立悬架。
10．车轮沿主销移动的独立悬架可以分为车轮沿固定不动的主销移动的烛式独立悬架和车轮沿摆动的主销轴线移动的麦弗逊式独立悬架。
11．车轮是介于轮胎和车桥之间，其功用是安装轮胎，承受轮胎与车桥之间的各种载荷的作用。
12．按轮辐结构的不同，车轮可以分为辐板式车轮和辐条式车轮。
13．按胎体帘布层结构的不同，轮胎分为斜交轮胎和子午线轮胎。
14．外胎是轮胎的主要组成部分，主要由胎面、胎圈和胎体等组成。
15．胎面是轮胎的外表面，可分为胎冠、胎肩和胎侧等 3 部分。
16．汽车上采用的车架有边梁式车架、中梁式车架、综合式车架和无梁式车架 4 种类型。
二、选择题1．转向轮绕着（B ）摆动。
A．转向节 B．主销 C．前梁 D．车架2．车轮定位中，（D ）可通过改变横拉杆的长度来调整。
A．主销后倾 B．主销内倾 C．前轮外倾 D．前轮前束3．越野汽车的前桥属于（C ）。
A．转向桥 B．驱动桥 C．转向驱动桥 D．支承桥4．前轮定位中，转向操纵轻便主要是靠（B ）。
A．主销后倾 B．主销内倾 C．前轮外倾 D．前轮前束5．横向稳定杆的作用是防止（B ）。
《汽车电气设备构造与维修》教案第一章：汽车电气设备概述1.1 教学目标让学生了解汽车电气设备的作用和重要性。
让学生掌握汽车电气设备的基本组成和原理。
1.2 教学内容汽车电气设备的概念和定义汽车电气设备的作用和重要性汽车电气设备的组成和原理1.3 教学方法讲授法：讲解汽车电气设备的概念、作用和重要性。
演示法：展示汽车电气设备的组成和原理。
1.4 教学评估提问：让学生回答汽车电气设备的作用和重要性。
小组讨论：让学生分组讨论汽车电气设备的组成和原理。
第二章：汽车电源系统2.1 教学目标让学生了解汽车电源系统的功能和构成。
让学生掌握汽车电源系统的原理和维护方法。
2.2 教学内容汽车电源系统的功能和构成汽车电源系统的原理和维护方法2.3 教学方法讲授法：讲解汽车电源系统的功能、构成和原理。
实践操作：演示汽车电源系统的维护方法。
2.4 教学评估提问：让学生回答汽车电源系统的功能和构成。
实践操作：让学生分组进行汽车电源系统的维护操作。
第三章：汽车启动系统3.1 教学目标让学生了解汽车启动系统的功能和构成。
让学生掌握汽车启动系统的原理和维护方法。
3.2 教学内容汽车启动系统的功能和构成汽车启动系统的原理和维护方法3.3 教学方法讲授法：讲解汽车启动系统的功能、构成和原理。
实践操作：演示汽车启动系统的维护方法。
3.4 教学评估提问：让学生回答汽车启动系统的功能和构成。
实践操作：让学生分组进行汽车启动系统的维护操作。
第四章：汽车点火系统4.1 教学目标让学生了解汽车点火系统的功能和构成。
让学生掌握汽车点火系统的原理和维护方法。
4.2 教学内容汽车点火系统的功能和构成汽车点火系统的原理和维护方法4.3 教学方法讲授法：讲解汽车点火系统的功能、构成和原理。
实践操作：演示汽车点火系统的维护方法。
4.4 教学评估提问：让学生回答汽车点火系统的功能和构成。
实践操作：让学生分组进行汽车点火系统的维护操作。
第五章：汽车照明系统5.1 教学目标让学生了解汽车照明系统的功能和构成。
汽车前灯的物理知识
汽车前灯的设计和工作原理涉及到一些基础的物理知识，主要包括光学和电学。
以下是一些关于汽车前灯的物理知识：
灯泡、反射镜和灯罩：汽车前灯主要由灯泡、反射镜和灯前玻璃罩组成。
光的折射：汽车头灯玻璃罩相当于一个透镜和棱镜的组合体。
透镜和棱镜对光线有折射作用，所以灯罩通过折射，根据实际情况将光分散到需要的方向上，使光均匀柔和的照亮汽车前进的道路和路边的景物。
抛物线反射镜：前灯后面的反射镜具有抛物线的形状。
明亮的光束是由位于抛物线反射镜焦点上的光源产生的。
因此，光线沿着与抛物线的对称轴平行的方向射出。
近光和远光：近光（high beam）照明车辆前方道路，对来车驾驶员和其他使用道路者不造成炫目，或不舒适感的灯具。
远光（low beam）照明车辆前方远距离道路的灯具。
与近光灯相比,远光灯的光线平行射出,光线集中且亮度较大,可以照到更高更远的物体。
信号功能：汽车前灯还有信号功能，例如转向信号灯用于向其他使用道路者表明车辆将向右或向左转向。
汽车电气系统的组成与特点汽车电气系统是汽车的重要组成部分之一，其性能好坏直接影响汽车的动力性、经济性、可靠性，安全性、舒适性以及排放等性能。
汽车电气系统是现代汽车发展水平的一个重要标志，其科技含量已成为衡量现代汽车档次的重要指标之一。
随着科技的发展，集成电路和微型电子计算机在汽车上的广泛应用，电器的数量在增加、功率在增大，产品的质量、性能在提高，结构更趋于完善。
汽车维修材料工应了解和掌握电气系统的构造、配件识别及原理，对其正确收发与保管是十分必要的。
一、汽车电气系统的组成现代汽车所装备的电气系统，按其用途可大致归纳并划分为下面四部分：1．电源系统电源系统包括蓄电池、发电机及其调节器。
前两者是并联工作，发电机是主电源，蓄电池是辅助电源。
发电机配有调节器的作用是在发电机转速升高时，自动调节发电机的输出电压使之保持稳定。
2．用电系统汽车上用电系统大致可分为以下几类：(1)起动系：主要机件是启动机，其任务是起动发动机。
(2)点火系：它是汽油发动机的组成部分，包括电子点火系统或传统点火系统的全部组件。
其任务是产生高压电火花，按发动机的工作顺序点燃气缸内的可燃混合气。
(3)照明系统：包括车内外各种照明灯以及保证夜间安全行车所必须的灯光，其中以前照明灯最为重要。
军用车辆还增设了防空照明。
(4)信号系统：包括电喇叭、蜂鸣器、闪光器及各种信号灯等，主要用来保证安全行车所必要的信号。
(5)电子控制系统：主要指由微机控制的装置，包括：电子控制点火装置、电子控制燃油喷射装置、电子控制防抱死制动装置、电子控制自动变速装置等，分别用来提高汽车的动力性、经济性、安全性、排气净化和操纵自动化等性能。
(6)辅助电器：包括电动刮水器、低温起动预热装置、空调器、收录机、点烟器、防盗装置、玻璃升降器、座椅调节器等。
辅助电器有日益增多的趋势，主要向舒适、娱乐、保障安全方面发展。
3．检测系统包括各种检测仪表如电压表、电流表、水温表、油压表、燃油表、车速里程表、发动机转速表和各种报警灯，用来监测发动机和其它装置的工作情况。
