第五章前照灯检测前照灯检测仪是用来检测机动车前照灯配光性能和照射方向好坏的仪器。
因检测方法的不同，检测仪在结构上略有差异，按光学测量方式可分为聚光式、投影式、和自动跟踪光轴式（用光电池或CCD等作传感器）等、按测试方法和功能可分为手动、电动、远光光轴自动跟踪、远近光光轴自动跟踪式。
第一节前照灯检测仪的结构与工作原理一、投影式前照灯检测仪结构与工作原理仪器主体由车架和受光箱两部分构成（如南华产QD-100型、佛分产FD-2型）。
受光箱用以接受被检前照灯的光束并进行检测。
受光箱安装在车架上，可沿立柱由电动机驱动(或摇动手轮)上下移动，并可在地面上沿轨道左右移动，外形结构见图2-5-1。
图2-5-1 灯光仪整体结构由被检前照灯发出的光束经聚光镜会聚后，由反射镜反射到屏幕上。
屏幕呈半透明状态，在屏幕上可看到光束的光分布图形。
该图形近似于在10米屏幕上观察的光分部特性。
屏幕上对称分布五个光检测器，如图2-5-2所示。
№1及№2用以检测垂直方向的光分布，其输出电流经转换成电压后，连接到垂直方向的指示表上。
通过旋转上下刻度盘，使反光镜移动，从而使№1及№2输出信号相等，上下指示表指示为零。
此时上下刻度盘指示出光轴偏移量的数值。
№3及№4用以检测左右方向的光分布情况，其原理同上。
由左右刻度盘指示出光轴偏移量。
№5用以检测发光强度，其输出放大后由发光强度指示表指示发光强度数值。
图2-5-2光接受箱内部结构图和硅光电池板二、自动跟踪光轴式前照灯结构与工作原理（单测远光）仪器外形如图2-5-3所示。
仪器主要由驱动机构及光接收箱构成（如佛山产全自动FD-1型、南华产全自动QD-300型）。
底箱内装左右方向驱动系统及垂直方向牵引系统，以驱动仪器整机作左右方向运动及牵引光接收箱作垂直方向运动。
仪器可沿导轨左右移动整个设备。
图2-5-3 全自动前照灯检测仪外形结构在光接收箱内部有一透镜组件（图2-5-4）。
在光接受箱的正面装有上下左右四个光电池，用作光轴追踪。
汽车前照灯检测标准汽车前照灯是车辆行驶时非常重要的安全装置，它直接关系到驾驶员在夜间或恶劣天气条件下的行车安全。
因此，对汽车前照灯的检测标准十分重要，只有确保汽车前照灯符合标准，才能有效提升行车安全性。
首先，汽车前照灯的检测标准包括亮度、照射距离、光束形状等多个方面。
亮度是指前照灯发出的光线强度，通常以流明为单位进行测量。
亮度的标准值是根据不同车型和用途而有所不同，一般来说，城市道路的标准亮度要求会低于高速公路的标准亮度。
照射距离是指前照灯的光线能够照射到的距离，标准值也会根据不同道路类型有所不同。
光束形状则是指前照灯发出的光束应该呈现出一定的形状，不能有过于明显的散射或聚光现象。
其次，汽车前照灯的检测标准还包括光色和光束调整。
光色是指前照灯发出的光线的颜色，通常应该是白色光，不应该出现偏红或偏蓝的情况。
光束调整则是指前照灯的光束需要进行调整，以确保其照射范围和方向符合标准要求。
这一点尤其重要，因为如果前照灯的光束调整不当，就会导致在行车时照射范围不足或者照射到对向车辆的情况，严重影响行车安全。
最后，汽车前照灯的检测标准还包括灯泡寿命和防水性能。
灯泡寿命是指前照灯的灯泡能够持续使用的时间，标准值一般是以小时计算。
防水性能则是指前照灯需要具备一定的防水能力，以应对恶劣天气条件下的使用情况。
这一点尤其在雨雪天气下显得尤为重要，因为如果前照灯的防水性能不佳，就会导致照明效果下降，从而影响行车安全。
综上所述，汽车前照灯的检测标准涉及多个方面，包括亮度、照射距离、光束形状、光色、光束调整、灯泡寿命和防水性能等。
只有严格按照这些标准进行检测，才能确保汽车前照灯的正常使用，提升行车安全性。
因此，对汽车前照灯的检测标准要有清晰的认识，并严格按照标准进行检测和维护，以确保汽车前照灯始终处于良好的工作状态。
第二节汽车前照灯及控制电路（1）
导学案
【学习目标】
知识与技能：（1）对前照灯的要求（2）前照灯的结构（3）前照灯防眩目装置
【学习重点】对前照灯的要求、前照灯的结构。
【学习难点】前照灯防眩目装置
【学习过程】
一、自主预习
1、对前照灯的要求
（1）前照灯的上缘距地面高度不大于m，外缘距车外侧不大于m。
（2）汽车的前照灯应有远、近光变换装置，并且当远光变为近光时，所有远光应能。
（3）四灯制前照灯并排安装时，装于外侧的一对应为远、近光双光束灯；装于内侧的一对应为单光束灯。
（4）夜间远光灯亮时，应能照请前方m远的道路；近光灯亮时，应能照清前方m
远的道路并不得眩目。
二、小组合作探究 试讨论汽车前照灯的结构？
三、课堂达标迁移
前照灯的结构
1.反射镜
反射镜的作用是将灯泡的光线聚合并导向前方。
2.配光镜
配光镜又称散光玻璃，作用是将反射镜反射出的平行光束进行折射，使车前路面和路缘都有良好而均匀的照明。
3.前照明灯泡
其灯丝用熔点高、发光强的 制成。
（2）卤素灯泡
1.采用远、近光束变换
夜间公路行车且对面无来车时，使用 ，以增大照明距离，保证行车安全。
夜间公路行车会车、
现代汽车前照灯的近光灯丝下方均装设配光屏（又称遮光罩、护罩或光束偏转器），用以遮挡近光灯丝射向反射镜下半部的光线，消除反射后向上照射的光束，提高防眩目效果。
3.采用不对称光形（E 形或Z 字形）。

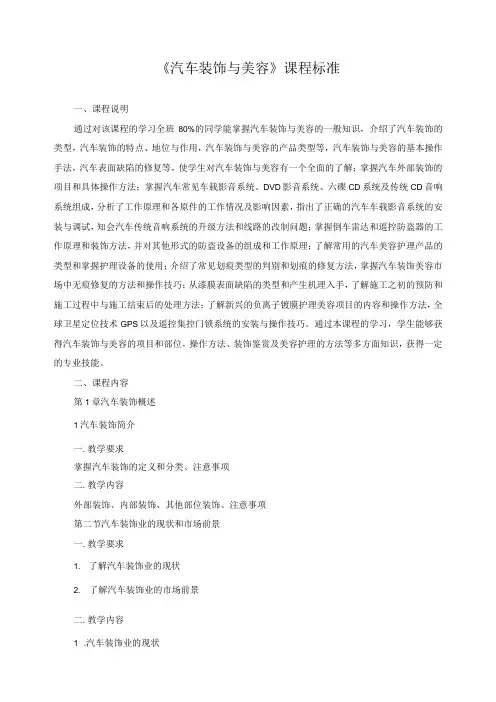

《汽车装饰与美容》课程标准一、课程说明通过对该课程的学习全班80%的同学能掌握汽车装饰与美容的一般知识，介绍了汽车装饰的类型，汽车装饰的特点、地位与作用，汽车装饰与美容的产品类型等，汽车装饰与美容的基本操作手法，汽车表面缺陷的修复等，使学生对汽车装饰与美容有一个全面的了解；掌握汽车外部装饰的项目和具体操作方法；掌握汽车常见车载影音系统、DVD影音系统、六碟CD系统及传统CD音响系统组成，分析了工作原理和各原件的工作情况及影响因素，指出了正确的汽车车载影音系统的安装与调试，知会汽车传统音响系统的升级方法和线路的改制问题；掌握倒车雷达和遥控防盗器的工作原理和装饰方法，并对其他形式的防盗设备的组成和工作原理；了解常用的汽车美容护理产品的类型和掌握护理设备的使用；介绍了常见划痕类型的判别和划痕的修复方法，掌握汽车装饰美容市场中无痕修复的方法和操作技巧；从漆膜表面缺陷的类型和产生机理入手，了解施工之初的预防和施工过程中与施工结束后的处理方法；了解新兴的负离子镀膜护理美容项目的内容和操作方法，全球卫星定位技术GPS以及遥控集控门锁系统的安装与操作技巧。
通过本课程的学习，学生能够获得汽车装饰与美容的项目和部位，操作方法、装饰鉴赏及美容护理的方法等多方面知识，获得一定的专业技能。
二、课程内容第1章汽车装饰概述1汽车装饰简介一.教学要求掌握汽车装饰的定义和分类、注意事项二.教学内容外部装饰、内部装饰、其他部位装饰、注意事项第二节汽车装饰业的现状和市场前景一.教学要求1. 了解汽车装饰业的现状2. 了解汽车装饰业的市场前景二.教学内容1 .汽车装饰业的现状2 .汽车装饰业的市场前景第二章汽车外部装饰第一节车身大包围一.教学要求1、掌握车身大包围的安装和作用2、掌握车身大包围的制作方法二.教学内容1、大包围组件的组成、作用2、大包围组件的安装和制作方法第二节天窗的安装一.教学要求1、掌握天窗安装的方法和技巧2、掌握天窗的作用及分类二.教学内容1 .汽车天窗的作用2 .天窗的分类3 .电动天窗的组成4 .、天窗的选择和安装5 .天窗的使用和保养第三节扰流板和导流板的安装一.教学要求掌握汽车导流板的安装和作用二.教学内容1、扰流板和导流板的概念2、扰流板和导流板的工作原理和作用3、扰流板和导流板的安装第四节车灯装饰掌握汽车车灯装饰的方法和类型1 .前照灯的装饰2 .辅助型车灯和探照灯3 .其他车灯第五节保险杠一.教学要求重点掌握保险杠的分类和结构及其安装二.教学内容1 .保险杠的分类及其结构2 .保险杠的选择和安装3 .保险杠划痕修复第六节车窗的装饰一.教学要求1、掌握常见车窗玻璃装饰技巧和方法2、掌握车窗贴膜的方法和技巧二.教学内容1 .车窗玻璃装饰2 .车窗贴膜3 .无气喷涂第七节车身的装饰一.教学要求掌握常见车身装饰的类型和方法二.教学内容1 .防撞胶条2 .车身贴饰3 .车身彩绘第八节后视镜的装饰4 、掌握后视镜装饰方法5 、掌握电动后视镜的作用及分类1 .电动后视镜2 .特殊功能后视镜3 .后视镜的调节方法第九节其他外部装饰一.教学要求掌握其他外部装饰产品的装饰方法和技巧二.教学内容雨搭轮弧饰片遮阳窗帘第三章汽车内部装饰第一节车内篷壁的装饰一.教学要求掌握汽车顶棚内衬的类型和装饰方法二.教学内容1 .车内顶棚内衬的类型2 .车内顶棚内衬的装饰方法3 .车门衬板的更换第二节仪表板的装饰一.教学要求了解汽车仪表板的性能要求和结构类型二.教学内容1、汽车仪表板的性能要求4 .仪表板的结构类型5 .仪表板的结构类型第三节座椅的装饰一.教学要求掌握座椅的结构和分类、及其座椅的装饰方法二.教学内容1 .座椅的结构2 .座椅的分类3 .座椅的装饰第四节地板的装饰一.教学要求1、掌握车内常见的地板和胶垫的作用及分类2、掌握车内常见的地板和胶垫的装饰方法二.教学内容1 .地毯装饰2 .脚垫装饰第五节车内饰品和车用香品一.教学要求了解常见车内饰品的种类和车用香水类型二.教学内容1 .车内饰品2 .车内香品第六节其他内部装饰一.教学要求1、掌握其他内部装饰的作用及分类二.教学内容1 .图腾雕塑第四章车载电气与信息设备第一节车载影音设备一.教学要求1、了解音响的特点及世界上著名的厂家。
