汽车灯系的组成

汽车照明灯光控制系统设计解析
一、模块直接控制灯光系统
模块直接控制灯光系统是指由控制模块直接控制灯光的工作。

老款的车辆是将相关的继电器做到了模块的内部进行控制，这种与继电器控制式区别不大，所以这里不再叙述。

另外一种是通过模块内部的场效应管直接输出进行控制。

1．功能特点
由模块通过内部的场效应管（FET）进行直接控制具有如下优点：
①监控：可以监测灯泡的工作是否正常；
②功率限制：如果车辆的电压大于设定值，则可对灯泡的亮度进行控制，提高灯泡的寿命；
③防止光强变化：当发动机的转速突然增加，可能会导致系统电压升高，灯泡光强变大；大功率用电设备的工作可能会导致系统电压下降，灯泡光强变小；采用模块控制则可以避免上述的两种现象。

（1）日间行车灯
日间行车灯是指使车辆在白天行驶时更容易被识别的灯具，装在车身前部。

日间行车灯不是照明灯，不是为了使驾驶员能看清路面，而是为了告知其他车辆或行人有一辆车开过来了，属于信号灯的范畴。

如下图所示，一般的日间行车灯，采用了更高亮度的LED灯组，能大幅降低达35％的电力，可增加电瓶的寿命，且LED的最长寿命更是达到80000h－100000h，几乎等同于车辆的使用年限。

日间行车灯
（2）自动大灯控制系统
自动大灯也叫自动感应式大灯，相当于为前大灯安装了感光控制系统，控制模块根据光线传感器来判断光线亮度变化，从而控制大灯的自动点亮或熄灭。

例如从亮的地方突然进入隧道，大灯自动调节灯光亮度，点亮前路。

汽车前照灯控制电路分析汽车前照灯控制电路是控制车辆前灯的亮灭和亮度的电路系统。

前照灯是车辆行驶时有必要使用的灯光，用于提供足够的照明以确保驾驶员的安全。

控制电路是通过使用开关和电路元件来实现灯光的控制和调节，具有重要的安全性能。

整个汽车前照灯控制电路通常包括以下几个部分：开关电路、保险丝、继电器、电源电路和前照灯本身。

首先，开关电路是前照灯控制的核心，它可以通过开关控制灯光的亮灭。

开关通常位于车辆驾驶员位置的方便位置，驾驶员可以通过操作开关来控制灯光的开启和关闭。

在开关电路中，通过连接电路和中断电路，将电流引导到灯具或切断电流，从而实现灯光的控制。

其次，保险丝是为了防止电流过大而损坏电路元件或引起火灾的安全装置。

保险丝通常安装在电源电路的入口处，它可以在电流超过额定值时自动断开电路。

这样可以防止电流过大，保护电路和灯具的安全。

然后，继电器是为了处理大功率负载的电磁开关。

在前照灯控制电路中，继电器通常用于控制前照灯的高低亮度调节。

继电器通过控制较低功率信号来打开或关闭较大功率电路，从而提供足够的电流以点亮前照灯。

另外，电源电路是为汽车前照灯提供电能的部分，通常由电瓶和发电机组成。

电瓶是车辆电气系统的主要电源，为各种电器设备提供电能。

发电机则通过车辆行驶时发动机的转动产生电能，同时为电瓶充电，以维持电气系统的正常运行。

最后，前照灯本身是连接在电路中的灯具装置，通过电流来产生光亮。

前照灯通常由氙气灯或LED灯组成，这些灯具具有高亮度和较长的寿命。

总的来说，汽车前照灯控制电路是一个复杂而严谨的电路系统，通过开关和电路元件的配合，实现对前照灯的控制和调节。

这样可以确保驾驶员在夜间行驶时有足够的照明，提高行驶安全性。

然而，为保证前照灯控制电路的正常工作，需要进行定期维护和检修，以确保各个电路元件的正常工作和连接可靠。

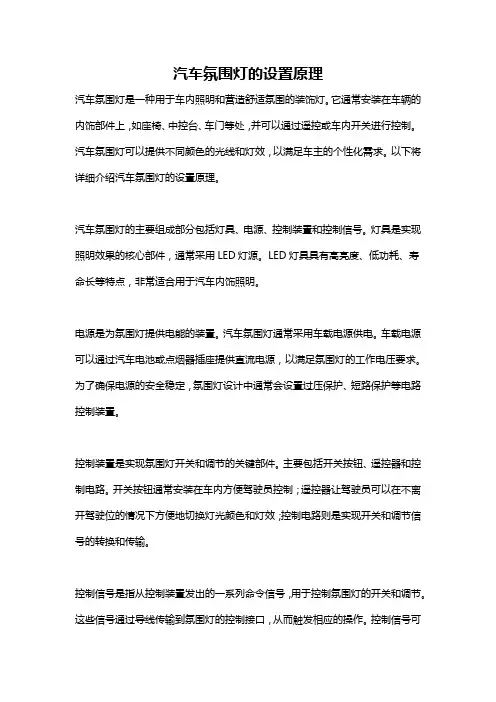

汽车氛围灯的设置原理汽车氛围灯是一种用于车内照明和营造舒适氛围的装饰灯。

它通常安装在车辆的内饰部件上，如座椅、中控台、车门等处，并可以通过遥控或车内开关进行控制。

汽车氛围灯可以提供不同颜色的光线和灯效，以满足车主的个性化需求。

以下将详细介绍汽车氛围灯的设置原理。

汽车氛围灯的主要组成部分包括灯具、电源、控制装置和控制信号。

灯具是实现照明效果的核心部件，通常采用LED灯源。

LED灯具具有高亮度、低功耗、寿命长等特点，非常适合用于汽车内饰照明。

电源是为氛围灯提供电能的装置。

汽车氛围灯通常采用车载电源供电。

车载电源可以通过汽车电池或点烟器插座提供直流电源，以满足氛围灯的工作电压要求。

为了确保电源的安全稳定，氛围灯设计中通常会设置过压保护、短路保护等电路控制装置。

控制装置是实现氛围灯开关和调节的关键部件。

主要包括开关按钮、遥控器和控制电路。

开关按钮通常安装在车内方便驾驶员控制；遥控器让驾驶员可以在不离开驾驶位的情况下方便地切换灯光颜色和灯效；控制电路则是实现开关和调节信号的转换和传输。

控制信号是指从控制装置发出的一系列命令信号，用于控制氛围灯的开关和调节。

这些信号通过导线传输到氛围灯的控制接口，从而触发相应的操作。

控制信号可以通过有线或无线方式传输，以满足不同车型和使用者的需求。

在实际使用中，驾驶员可以通过开关按钮或遥控器来控制汽车氛围灯的开关和调节。

开关按钮通常设置在驾驶室内饰上方便操作，驾驶员可以根据需要随时打开或关闭氛围灯。

遥控器则让驾驶员可以在行驶中方便地控制氛围灯的颜色和灯效。

通过遥控器上的按键，驾驶员可以选择不同的颜色和灯效模式，如渐变、闪烁、呼吸灯等。

汽车氛围灯的设置原理主要就是通过灯具、电源、控制装置和控制信号的相互配合来实现照明和调节功能。

驾驶员通过开关按钮或遥控器发送控制信号，控制装置将这些信号转换为灯具的开关和调节命令，进而实现汽车氛围灯的开关和调节。

总结来说，汽车氛围灯的设置原理主要涉及灯具、电源、控制装置和控制信号四个方面。

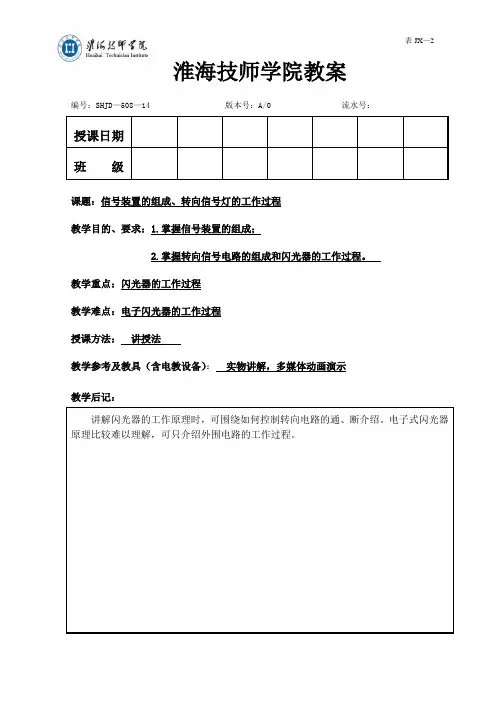

表JX—2淮海技师学院教案编号：SHJD—508—14 版本号：A/0 流水号：课题：信号装置的组成、转向信号灯的工作过程教学目的、要求：1.掌握信号装置的组成；2.掌握转向信号电路的组成和闪光器的工作过程。

教学重点：闪光器的工作过程教学难点：电子闪光器的工作过程授课方法：讲授法教学参考及教具（含电教设备）：实物讲解，多媒体动画演示教学后记：讲解闪光器的工作原理时，可围绕如何控制转向电路的通、断介绍。

电子式闪光器原理比较难以理解，可只介绍外围电路的工作过程。

表JX —2 2板 书 设 计注：要求以一块黑板的版面来进行板书设计一、汽车信号装置的组成作用：向他人或其他车辆发出警告和示意的信号。

组成：位灯、示廓灯、挂车标志灯、转向信号灯、危险警告灯、制动信号灯、倒车信号灯、驻车灯及喇叭等。

二、 转向信号灯作用：指示车辆的转弯趋向，以引起交通民警、行人和其他驾驶员的注意，提高车辆行驶的安全性。

当汽车转向灯同时闪烁时，表示车辆遇紧急情况，请求其它车辆避让。

电路组成：主要由转向信号灯、闪光器、转向开关和转向指示灯组成。

三、 闪光器作用：控制转向灯电路的通断，实现转向灯的闪烁。

类型：电热丝式、电容式、翼片式、水银式、晶体管式、集成电路式。

1.电热丝式闪光器 2.电容式闪光器3.电子式闪光器类型：触点式、无触点式 （1）触点式晶体管闪光器继电器的触点闭合时，转向灯亮，触点断开时，转向灯熄灭，而触点的闭合与否取决于三极管的导通状态，电容C 的充放电使三极管反复导通和截止，由此使得触点时通、时断，转向灯闪烁发光。

（2）无触点式晶体管闪光器：三极管T1、T2，电阻R1、R2、R3、R4，电容C1、C2组成无稳多谐振器，三极管T3起开关作用。

当汽车转变时，只要接通转向灯开关K ，闪光器就会以一定的频率控制转向灯闪光。

闪光频率一般为60~70次/分，亮灭时间比为1：1。

教案纸。

一、行业概述汽车车灯是指用于汽车照明和信号传输的一种装置，主要包括前灯、后灯、转向灯、刹车灯、示宽灯等。

随着汽车行业的发展，车灯作为汽车的重要组成部分，不仅具备照明功能，也成为了车辆造型设计的重要元素。

2024年，汽车车灯行业面临着巨大的市场机遇和挑战。

二、市场概况1.市场规模2024年，全球汽车车灯市场规模约为300亿美元，预计到2025年将达到520亿美元。

中国汽车车灯市场规模约为80亿元人民币，占据全球约四分之一的份额。

2.发展趋势（1）技术升级随着LED技术的不断发展，LED车灯逐渐取代了传统的卤素车灯，成为主流产品。

LED车灯具备更高的亮度、可调节的色温和寿命更长的特点，也更符合节能环保的要求。

（2）智能化智能化车灯是未来发展的重要方向。

通过与车辆其他系统的互联，智能车灯可以实现自动调节亮度、自动转向灯等功能，提升行车安全性。

（3）发展新兴市场电动车、自动驾驶等新兴市场对车灯需求增加，这将带动整个车灯行业的快速发展。

三、市场竞争格局1.主要企业全球车灯市场的主要企业包括大陆、宇通、霍尼韦尔、福特等。

中国企业中，东阳光华、海德曼等在国内市场占据一定份额。

2.品牌竞争在品牌层面，大陆、宇通等国际品牌在汽车车灯市场占据较大份额，并以其技术实力和品牌影响力获得市场竞争优势。

同时，国内企业通过不断提升产品质量和技术水平，逐渐在市场上崭露头角。

四、发展机遇与挑战1.政策支持政府鼓励绿色、智能化的汽车产业发展，为车灯企业提供了政策支持和市场机遇。

2.技术革新随着新技术的不断涌现，如激光照明技术、柔性屏幕技术等，车灯行业面临转型升级的压力和机遇。

3.市场竞争全球车灯市场竞争激烈，市场份额的争夺将是一个长期而激烈的过程。

如何提升产品质量、降低成本、增强品牌影响力将是企业面临的主要挑战。

五、发展建议1.提升技术水平加大研发投入，提升技术水平，不断推出更具创新性的产品，以满足市场的需求。

2.加强品牌建设提升品牌影响力，加强品牌营销和推广，提高市场竞争力。

一、实训目的1. 了解汽车灯光系统的工作原理和组成；2. 掌握汽车灯光检测的基本方法和技巧；3. 提高汽车维修技术水平，确保行车安全。

二、实训内容1. 汽车灯光系统概述汽车灯光系统主要包括照明系统、信号系统、制动系统等，其主要作用是提供照明、警示和制动等功能。

在夜间或能见度低的情况下，汽车灯光对于驾驶员观察路况、保证行车安全至关重要。

2. 汽车灯光检测方法（1）外观检查1）检查前照灯、尾灯、雾灯、转向灯等是否完好无损；2）检查灯罩、灯泡、灯座等是否有松动、老化、损坏等情况；3）检查灯泡颜色是否正常，避免因灯泡老化导致颜色失真。

（2）功能检测1）检查照明系统是否正常，包括近光灯、远光灯、雾灯等；2）检查信号系统是否正常，包括转向灯、危险报警闪光灯等；3）检查制动系统是否正常，包括制动灯、刹车灯等。

（3）亮度检测1）使用亮度计检测前照灯、尾灯、雾灯等亮度是否符合国家标准；2）检测转向灯、危险报警闪光灯等亮度是否符合国家标准。

（4）光束位置检测1）使用光束检测仪检测前照灯光束位置是否符合国家标准；2）检测尾灯、雾灯等光束位置是否符合国家标准。

3. 汽车灯光检测实训（1）实训器材1）亮度计；2）光束检测仪；3）汽车灯光检测设备；4）汽车灯光检测标准。

（2）实训步骤1）外观检查：按照上述方法对汽车灯光系统进行外观检查；2）功能检测：按照上述方法对汽车灯光系统进行功能检测；3）亮度检测：使用亮度计检测汽车灯光系统亮度；4）光束位置检测：使用光束检测仪检测汽车灯光系统光束位置；5）分析检测结果：对检测数据进行整理和分析，找出存在的问题，并提出整改措施。

三、实训结果与分析1. 实训结果通过本次实训，我们掌握了汽车灯光检测的基本方法和技巧，能够对汽车灯光系统进行全面的检测，确保行车安全。

2. 实训分析（1）部分汽车灯光系统存在老化、损坏等问题，需要及时更换或维修；（2）部分汽车灯光系统亮度不符合国家标准，需要调整或更换灯泡；（3）部分汽车灯光系统光束位置不符合国家标准，需要调整光束位置。

前照灯电路是汽车电气系统中的重要组成部分，它主要由电源、开关、继电器、前照灯和导线组成。

在工作过程中，电源通过开关控制继电器的通断，再由继电器控制前照灯的亮灭，从而实现前照灯的正常工作。

1. 电源：前照灯电路的电源通常是汽车电瓶，根据不同的车型和品牌可能会有一些变化，但总体来说，都是通过电瓶提供电能。

2. 开关：前照灯的开关用于控制前照灯的开关，它可以是手动的，也可以是自动感应的。

当开关处于开启状态时，电路闭合，电流可以流通。

3. 继电器：继电器是一个控制电路的开关，通过控制较大电流的小电流来实现。

在前照灯电路中，继电器可以通过开关控制前照灯的通断，保护开关不会因为电流过大而受损。

4. 前照灯：前照灯是前照灯电路的核心部分，通过接通电路来发光。

根据不同的汽车型号和年份，前照灯的类型和结构可能会有所不同，但它们的基本功能都是提供照明。

5. 导线：导线是连接前照灯电路各个部件的通道，它们起到传导电能的作用，确保电流可以顺利地流通。

在工作过程中，当司机打开前照灯的开关时，电流就会通过导线传输至继电器，继电器接通后，电流会继续流向前照灯，前照灯随之亮起。

反之，当司机关闭前照灯开关时，电流会被切断，前照灯熄灭。

总结回顾，前照灯电路是确保汽车在夜间行驶时能够提供良好照明的重要部件。

它由电源、开关、继电器、前照灯和导线组成，通过打开和关闭开关来控制前照灯的亮灭。

在夜间行驶时，前照灯能够为司机提供必要的照明，确保行车安全。

个人观点和理解：前照灯电路虽然在汽车中显得不是那么起眼，但它的作用却是至关重要的。

它保障了夜间行车的安全，并且在恶劣天气下也扮演着重要的作用。

对于司机来说，定期检查前照灯电路的工作状态是非常重要的，遇到问题及时解决也是至关重要的。

希望本次文章能够帮助你更深入地了解前照灯电路的组成及工作过程，如有其他问题，欢迎随时沟通。

前照灯电路是汽车电气系统中至关重要的一部分，它确保了驾驶者在夜间或恶劣天气条件下能够清晰地看到道路和周围环境，从而保障了驾驶安全。
