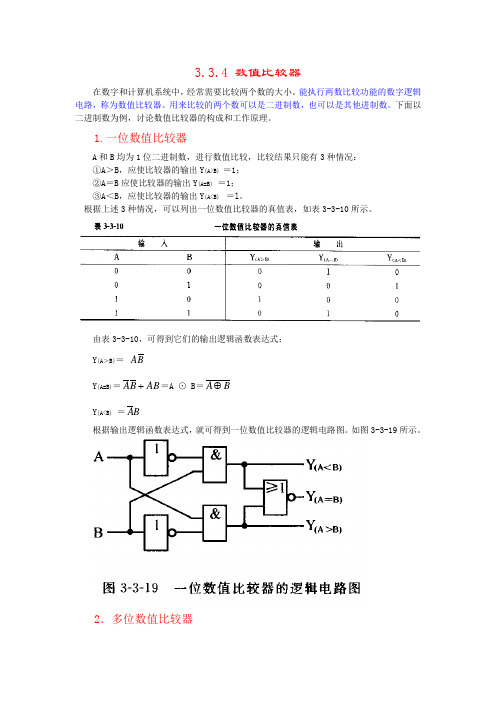

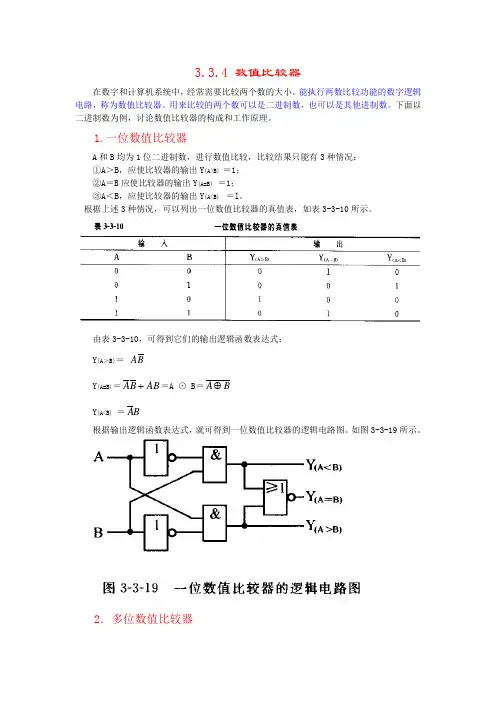

3.3.4 数值比较器在数字和计算机系统中，经常需要比较两个数的大小。
能执行两数比较功能的数字逻辑电路，称为数值比较器。
用来比较的两个数可以是二进制数，也可以是其他进制数。
下面以二进制数为例，讨论数值比较器的构成和工作原理。
1.一位数值比较器A 和B 均为1位二进制数，进行数值比较，比较结果只能有3种情况： ①A ＞B ，应使比较器的输出Y (A>B) ＝1；②A ＝B 应使比较器的输出Y (A=B) ＝1；③A ＜B ，应使比较器的输出Y (A<B) ＝l 。
根据上述3种情况，可以列出一位数值比较器的真值表，如表3-3-10所示。
由表3-3-10，可得到它们的输出逻辑函数表达式：Y (A ＞B)＝ B AY (A=B)＝AB B A +＝A ⊙ B ＝B A ⊕Y (A<B) ＝B A根据输出逻辑函数表达式，就可得到一位数值比较器的逻辑电路图。
如图3-3-19所示。
2．多位数值比较器以4位二进制数为例，分析多位数值比较器的比较问题。
设有两个4位二进制数A＝A3A2AlA0和B＝B3B2BlBo，I(A>B)、 I(A=B)、 I(A<B)是来自低位的进位输入，Y(A＞B)、Y(A=B))、Y(A<B)＝是总的比较结果。
(1)若要使A＝B，则必须使A3＝B3，A2＝B2，Al＝Bl，Ao＝Bo，I(A＝B)＝l。
(2)若要使A＞B或A＜B，则必须从高位到低位逐位比较，而且只有在高位相等时，才需要比较低位。
①若A3＞B3或A3＜B3，则不论低位数的大小如何，肯定A＞B或A＜B；②若A3＝B3而A2＞B2或A2＜B2，则不论低位数的大小如何，肯定A＞B或A＜B；③若A3＝B3、A2＝B2而Al＞Bl或Al＜Bl，则不论低位数的大小如何，肯定A＞B或A ＜B；④若A3＝B3、A2＝B2、Al＝Bl而Ao＞Bo或Ao＜BO，肯定A＞B或A＜B；⑤I(A=B)、I(A<B)和I(A>B)是来自低位的进位输入，其值的不同会影响到比较输出。
