数值比较器原理
数值比较器是一种电子设备,用于比较两个或多个输入信号的大小,并输出相应的比较结果。
它常用于数字电路、模拟电路、传感器等方面,以实现信号的判定和控制。
数值比较器的设计原理基于比较两个输入信号的大小关系,并根据比较结果产生相应的输出。
常见的数值比较器设计有以下几种原理:
1. 电压比较器:电压比较器是一种将两个输入电压进行比较,并输出相应比较结果的电路。
它通常由一个差分放大器和一个比较器组成。
差分放大器用于放大输入电压的差值,使得比较结果更准确。
比较器则根据差值的正负判断输入信号的大小关系,并输出高电平或低电平信号来表示比较结果。
2. 数字比较器:数字比较器主要用于比较两个二进制数的大小。
它通常是由一组逻辑门和触发器构成的。
逻辑门用于实现数值的比较操作,触发器用于保存比较结果。
根据比较结果,触发器会输出相应的电平值,以表示大小关系。
3. 模拟比较器:模拟比较器用于比较两个模拟信号的大小。
它通常是由一个比较器和一个反馈网络构成的。
比较器将两个输入信号进行比较,并根据比较结果调整反馈网络的输出电压,使得其尽可能接近较大或较小的输入信号。
通过不断调整反馈网络的输出电压,模拟比较器可以实现精确的信号比较。
总的来说,数值比较器的原理主要依靠电压比较、逻辑比较或
模拟比较的方法,通过比较输入信号的大小来产生相应的输出结果。
不同的比较器设计有不同的原理,可以根据具体的应用需求选择合适的数值比较器。
比较器的工作原理及应用1. 引言比较器是一种用来比较两个数值的电子元件,常用于电子工程和自动控制系统中。
它可以将输入信号与参考信号进行比较,然后输出一个相应的逻辑信号,用来表示两个信号之间的关系。
本文将介绍比较器的工作原理和应用场景。
2. 比较器的工作原理比较器的工作原理基于电压的比较。
通常,比较器有一个或多个输入端口和一个输出端口。
比较器根据输入端口的电压值与参考电压进行比较,并生成一个逻辑信号输出。
具体来说,比较器有以下几个基本的工作模式:2.1. 差分输入模式差分输入模式是比较器最常用的工作模式之一。
在这种模式下,比较器的两个输入端口分别连接两个输入信号,通常称为非反相输入和反相输入。
比较器将对这两个输入信号进行比较,并将结果输出。
2.2. 单输入模式在单输入模式下,比较器的一个输入端口连接输入信号,另一个输入端口连接参考电压。
比较器将输入信号与参考电压进行比较,并输出相应的逻辑信号。
2.3. 阈值模式阈值模式是一种特殊的比较器工作模式。
在这种模式下,比较器将输入信号与一个或多个预设的阈值进行比较,并输出一个逻辑信号。
3. 比较器的应用场景由于比较器具有高速、精确和稳定的特性,它在许多领域中都有广泛的应用。
以下是比较器常见的应用场景:3.1. 模拟信号处理比较器常用于模拟信号的处理。
例如,在音频处理领域,音频比较器可以用来判断音频信号的强度和频率,从而实现音频信号的增强或滤波。
3.2. 传感器接口比较器可以用于传感器接口电路。
当传感器输出的电压超过或低于一定的阈值时,比较器可以检测到并触发相应的动作,例如报警、自动控制等。
3.3. 电压监测比较器可以用于电源检测和电池管理系统中。
通过比较输入信号与预设的阈值,比较器可以判断电压是否处于安全范围,并触发相应的保护措施。
3.4. 数字信号处理比较器在数字信号处理中也有广泛的应用。
例如,比较器可以用于比较两个数字信号的大小,从而实现电子比较器、数字滤波器等。

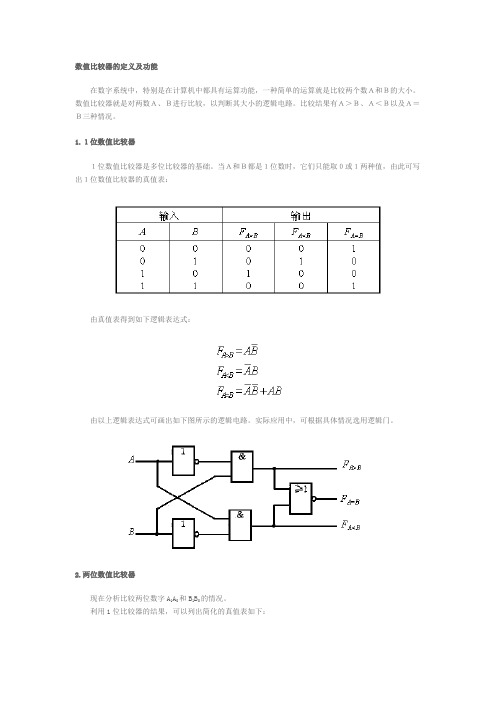

数值比较器的定义及功能在数字系统中,特别是在计算机中都具有运算功能,一种简单的运算就是比较两个数A和B的大小。
数值比较器就是对两数A、B进行比较,以判断其大小的逻辑电路。
比较结果有A>B、A<B以及A=B三种情况。
1.1位数值比较器1位数值比较器是多位比较器的基础。
当A和B都是1位数时,它们只能取0或1两种值,由此可写出1位数值比较器的真值表:由真值表得到如下逻辑表达式:由以上逻辑表达式可画出如下图所示的逻辑电路。
实际应用中,可根据具体情况选用逻辑门。
2.两位数值比较器现在分析比较两位数字A1A0和B1B0的情况。
利用1位比较器的结果,可以列出简化的真值表如下:为了减少符号的种类,不再使用字母L,而以(A i>B i)、(A i<B i)、(A i=B i)直接表示逻辑函数。
可以由真值表对两位比较器作如下简要概述。
当高位(A1、B1)不相等时,无需比较低位(A0、B0),两个数的比较结果就是高位比较的结果。
当高位相等时,两数的比较结果由低位比较的结果决定。
由真值表可以写出如下逻辑表达式:根据表达式画出逻辑图:电路利用了1位数值比较器的输出作为中间结果。
它所依据的原理是,如果两位数A1A0和B1B0的高位不相等,则高位比较结果就是两数比较结果,与低位无关。
这时,由于中间函数(A1=B1)=0,使与门G1、G2、G3均封锁,而或门都打开,低位比较结果不能影响或门,高位比较结果则从或门直接输出。
如果高位相等,即(A1=B1)=1,使与门G1、G2、G3均打开,同时由(A1>B1)=0和(A1<B1)=0作用,或门也打开,低位的比较结果直接送达输出端,即低位的比较结果决定两数谁大、谁小或者相等。
数值比较器在一些数字系统(例如数字计算机)当中经常要求比较两个数字的大小。
为完成这一功能所设计的各种逻辑电路系统称为数值比较器。
1.位数值比较器首先讨论两个1位二进制数A和B相比较的情况。
这时有三种可能:1) A>B(即A=1、B=0),2)则,3)故可以用作为,A<B的输出信号。
2) A<B(即A=0、B=1),则,故可以用作为A<B的输出信号。
3) A=B,则,故可以用作为A=B的输出信号。
将上述的逻辑关系画成逻辑图,即得到图3.3.31所示的1位数值比较器电路。
图3.3.31 1位数值比较器二.多位数值比较器在比较两个多位数的大小时,必须自高而低的逐位比较,而且只有在高位相等时,才需要比较低位。
例如A、B是两个4位二进制数和,进行比较时应首先比较和。
如果,那么不关其他几位数码各为何值,肯定是A>B。
反之,如,则不管其他几位数码为何值,肯定是A<B。
如果,这就必须通过比较下一位和来判断A和B 的大小了。
依次类推,定能比出结果。
图3.3.32是4位数码比较器CC14585的逻辑图。
图中的、和是总的比较结果,和是两个比较的4位数的输入端,、和是扩展端,供片间连接时用。
由逻辑图可写出输出的逻辑表达式为(3.3.32)(3.3.33)(3.3.34)只比较两个4位数时,将扩展端接低电平,同时将和接高电平,即、。
这时式(3.3.32)中的最后一项为0,其余4项分别表示了A<B的四种可能情况,即;而;、而;、、而。
式(3.3.33)表明,只有A和B的每一位都相等时,A和B才相等。
式(3.3.34)则说明,若A和B比较的结果既不是A<B又不是A=B,则必为A>B。
图3.3.32 4位数值比较器CC145585的逻辑图CC14585 4位数据比较器的功能列表如下:一片CC14585只要将、即可实现两个4位二进制数比较,两片CC14585只要适当利用、两个输入引脚即可实现两个8位二进制数比较。

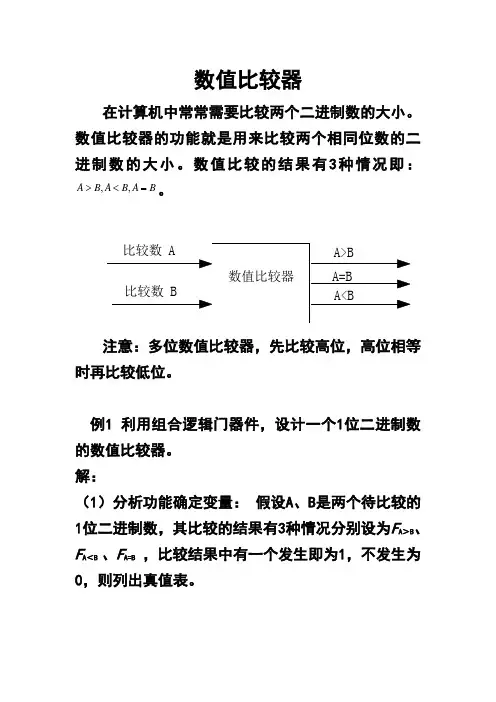

数值比较器
在计算机中常常需要比较两个二进制数的大小。
数值比较器的功能就是用来比较两个相同位数的二进制数的大小。
数值比较的结果有3种情况即:A=
<
B
,。
>,
B
A
A
B
注意:多位数值比较器,先比较高位,高位相等时再比较低位。
例1 利用组合逻辑门器件,设计一个1位二进制数的数值比较器。
解:
(1)分析功能确定变量:假设A、B是两个待比较的1位二进制数,其比较的结果有3种情况分别设为F A>B、F A<B 、F A=B,比较结果中有一个发生即为1,不发生为0,则列出真值表。
两一位二进制数数值比较器真值表
(2)由真值表列出逻辑表达式: B A F B A =>
F A <B B A =
B A B A AB B A F B A +=+==
(3)由逻辑表达式画出逻辑电路图。
A B A>B
F A<B F A=B
F。

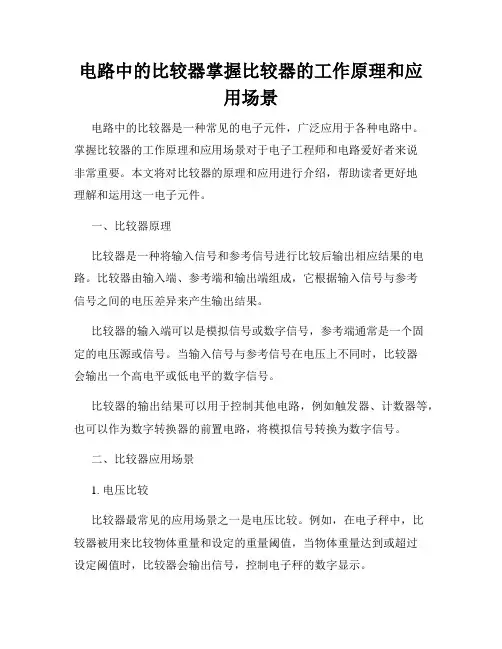

电路中的比较器掌握比较器的工作原理和应用场景电路中的比较器是一种常见的电子元件,广泛应用于各种电路中。
掌握比较器的工作原理和应用场景对于电子工程师和电路爱好者来说非常重要。
本文将对比较器的原理和应用进行介绍,帮助读者更好地理解和运用这一电子元件。
一、比较器原理比较器是一种将输入信号和参考信号进行比较后输出相应结果的电路。
比较器由输入端、参考端和输出端组成,它根据输入信号与参考信号之间的电压差异来产生输出结果。
比较器的输入端可以是模拟信号或数字信号,参考端通常是一个固定的电压源或信号。
当输入信号与参考信号在电压上不同时,比较器会输出一个高电平或低电平的数字信号。
比较器的输出结果可以用于控制其他电路,例如触发器、计数器等,也可以作为数字转换器的前置电路,将模拟信号转换为数字信号。
二、比较器应用场景1. 电压比较比较器最常见的应用场景之一是电压比较。
例如,在电子秤中,比较器被用来比较物体重量和设定的重量阈值,当物体重量达到或超过设定阈值时,比较器会输出信号,控制电子秤的数字显示。
2. 判断信号正负比较器还可以用于判断信号的正负。
例如,在电源管理电路中,比较器可以用来检测电池电压,当电池电压低于预设值时,比较器会输出信号,控制电子设备进入省电模式。
3. 自动控制比较器还可以用于自动控制系统。
例如,在机器人控制系统中,比较器可以检测机器人当前位置和目标位置之间的距离,控制机器人前进或停止。
4. 模拟信号处理比较器还可以用于模拟信号处理。
例如,在音频处理电路中,比较器可以用来检测音频信号的幅度,调节音量大小。
三、比较器的类型比较器的类型有很多种,其中常见的有普通比较器、窗口比较器、振荡器等。
1. 普通比较器普通比较器是最基本的比较器类型之一,它通常由一个电阻、一个电容和一个运算放大器组成。
普通比较器的输入端可以是模拟信号或数字信号,参考端是一个固定的电压源或信号。
2. 窗口比较器窗口比较器是一种可以检测信号是否在给定范围内的比较器。

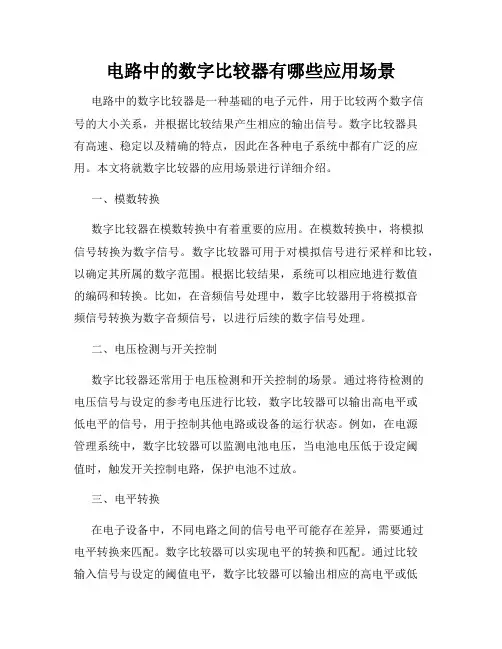

电路中的数字比较器有哪些应用场景电路中的数字比较器是一种基础的电子元件,用于比较两个数字信号的大小关系,并根据比较结果产生相应的输出信号。
数字比较器具有高速、稳定以及精确的特点,因此在各种电子系统中都有广泛的应用。
本文将就数字比较器的应用场景进行详细介绍。
一、模数转换数字比较器在模数转换中有着重要的应用。
在模数转换中,将模拟信号转换为数字信号。
数字比较器可用于对模拟信号进行采样和比较,以确定其所属的数字范围。
根据比较结果,系统可以相应地进行数值的编码和转换。
比如,在音频信号处理中,数字比较器用于将模拟音频信号转换为数字音频信号,以进行后续的数字信号处理。
二、电压检测与开关控制数字比较器还常用于电压检测和开关控制的场景。
通过将待检测的电压信号与设定的参考电压进行比较,数字比较器可以输出高电平或低电平的信号,用于控制其他电路或设备的运行状态。
例如,在电源管理系统中,数字比较器可以监测电池电压,当电池电压低于设定阈值时,触发开关控制电路,保护电池不过放。
三、电平转换在电子设备中,不同电路之间的信号电平可能存在差异,需要通过电平转换来匹配。
数字比较器可以实现电平的转换和匹配。
通过比较输入信号与设定的阈值电平,数字比较器可以输出相应的高电平或低电平信号,实现电平的转换。
这在串口通信、信号幅度调整等场景中非常常见。
四、时序控制数字比较器还可用于时序控制中。
时序控制要求根据时钟信号的不同相位或频率生成相应的控制信号,数字比较器可用于判断时钟信号的状态,并触发相应的控制动作。
例如,在微处理器中,时序控制器可以通过数字比较器来判断时钟信号的高低电平状态,从而进行指令的执行和数据的读写。
五、触发器与计数器数字比较器常用于构建触发器和计数器。
通过比较输入信号与参考信号,数字比较器可以产生相应的触发脉冲,用于触发触发器的状态改变和计数器的自增。
触发器和计数器在数字电路中都有广泛的应用,比如在时序控制中的状态机设计、频率分频器的实现中等都离不开数字比较器的支持。
数值比较器的逻辑功能1. 什么是数值比较器?嘿,朋友们,今天咱们来聊聊一个神奇的小东西,叫做“数值比较器”。
这玩意儿在电子设备中可是个大明星,简直就是逻辑世界里的“话事人”。
你可以把它想象成一个数字的裁判,总是严谨、公正地帮我们判断两个数字之间的关系。
比如说,谁大、谁小,或者它们是否相等。
这就像你在玩儿扑克牌,拿着一手好牌,时不时得看看对手的牌到底怎么样。
数值比较器的工作原理其实和这个道理很像,只不过它的“对手”是数字而已。
想象一下,如果没有这个小玩意儿,我们的电子设备可得闹多大的笑话!你想啊,要是你的手机不能判断你是发给好友的信息,还是发错给了陌生人,那还得了?就像在晚会上,不小心把酒杯举给了完全不认识的人,场面可尴尬了。
哈哈!所以,这个数值比较器真的是我们日常生活中的小帮手,默默地为我们的数字世界保驾护航。
2. 数值比较器的逻辑功能2.1 比较功能数值比较器的主要工作就是进行比较,这听起来可能有点简单,但实际上,里面的逻辑可复杂多了。
它能执行几种基本的比较操作,比如大于、小于和等于。
这就像一场小型的辩论,两个数字在这儿互相较量,比较谁更强大。
比如说,数字A是5,数字B 是3,比较器立刻就会告诉你:“嘿,A大于B!”然后你就可以骄傲地把这个结果告诉大家,简直就像赢得了一场辩论赛!不过,有时候,数字们也会显得有点儿调皮,比如两个数字都等于5。
这时候,数值比较器又会抛出一个:“嘿,等于!”的提示,让你知道在这个环节,大家都是平等的,真是“平分秋色”。
这种判断可不止是在玩游戏时需要,很多复杂的计算和程序都得依赖它的精准判断,谁要是搞错了,后果可就不堪设想了。
2.2 应用场景数值比较器的应用场景也是五花八门,比如在计算机编程中,程序员经常需要用它来控制流程。
想象一下,你写了一个程序,要根据用户输入的年龄来判断他是否可以进酒吧。
如果输入的年龄大于18岁,那当然是“欢迎光临”,但如果小于18岁,那可就得“请回家练习喝水”了!而这个判断,正是依靠数值比较器来完成的。
比较器工作原理及应用文库比较器是一种用于比较两个元素大小关系的工具,它能够根据事先定义好的比较规则,确定两个元素的相对顺序。
比较器的工作原理可以通过以下几个方面来介绍:比较规则的定义、比较参数的传入以及比较结果的返回。
首先,比较器的工作原理基于比较规则的定义。
在使用比较器之前,我们需要定义一套比较规则,用于确定不同元素之间的大小顺序。
比较规则可以是一些简单的比较操作,比如数值大小的比较、字母顺序的比较等,也可以是一些复杂的比较逻辑,比如多个属性的综合比较等。
比较规则的定义形式通常是一个接口,其中包含一个比较方法,用于比较两个元素的大小关系。
其次,比较器的工作原理涉及到比较参数的传入。
在使用比较器时,我们需要将要比较的两个元素传入比较器中。
比较器会根据比较规则对这两个元素进行比较,并确定它们的大小关系。
在进行比较之前,比较器通常会对两个元素进行一些预处理操作,比如类型转换、去除空格等,以确保比较的准确性。
最后,比较器的工作原理还包括比较结果的返回。
在比较器完成比较操作后,它会根据比较结果返回一个表示大小关系的值。
通常情况下,比较结果为一个整数,其中大于零表示第一个元素大于第二个元素,小于零表示第一个元素小于第二个元素,等于零表示两个元素相等。
有时,比较器还可以返回一个布尔值,表示两个元素是否相等。
比较器的应用十分广泛,可以在各种场景中发挥作用。
以下是几个典型的应用场景:1. 数据排序:比较器可以用于对一组数据进行排序操作。
通过指定不同的比较规则,我们可以实现按照不同的顺序对数据进行排序,比如按照数值大小、字母顺序或者自定义的属性顺序等。
2. 数据查找:在某些情况下,我们需要在一组数据中查找特定的元素。
比较器可以用于确定元素的位置或者进行元素的比较,从而实现数据的查找操作。
3. 数据库操作:比较器可以在数据库操作中起到关键作用。
通过比较器,我们可以定义数据表的排序规则,实现数据的按需查询和排序操作。
为什么要使用比较器在编程和软件开发领域,比较器是一种常用的工具,用于确定或定义数据的顺序或优先级。
比较器允许我们对对象进行比较,从而能够根据特定的条件对数据进行排序、搜索和筛选。
在本文中,我们将探讨为什么要使用比较器,并介绍一些比较器的常见应用场景。
一、提供自定义排序规则通过使用比较器,我们可以实现自定义的排序规则。
默认情况下,对象的排序是根据它们的自然顺序来确定的,即根据对象的compareTo() 方法来比较。
然而,在某些情况下,我们可能需要按照不同的标准对对象进行排序。
比如,假设我们有一组学生对象,每个学生对象包含姓名、年龄和分数等属性。
如果我们想按照学生的分数进行排序而不是姓名或年龄,那么就可以使用比较器来自定义排序规则,确保学生对象按照分数的降序排列。
二、支持对象的比较操作比较器不仅仅在排序中有用,还可用于执行其他比较操作,如搜索和筛选。
通过实现自定义的比较器,我们可以自由地定义对象之间的比较逻辑。
例如,假设我们有一个存储着员工对象的列表,我们想根据员工的薪水范围来筛选出符合条件的员工。
使用比较器,我们可以根据薪水属性编写一个比较器来定义筛选标准,并轻松地找到符合条件的员工。
三、处理不可比较的对象有时候,我们需要比较的对象并没有实现 Comparable 接口,或者已实现但其比较逻辑不满足我们的需求。
这时候,我们可以利用比较器来处理这些不可比较的对象。
比较器允许我们独立于对象的实现来定义比较逻辑,从而解决了不可比较对象的排序和比较问题。
这样一来,我们就无需改变对象本身的实现,而可以通过比较器来满足我们的需求。
四、多态操作比较器的另一个重要优势是它支持多态操作。
在 Java 中,我们可以将比较器作为一个参数传递给各种排序算法,这样就能够在不同的上下文中使用相同的比较规则。
这种多态操作的特性使得我们的代码更加灵活,可以适应不同的需求。
比较器的应用场景十分广泛,在各个领域都能发挥重要作用。
无论是集合类的排序、搜索、筛选,还是数据库查询的结果排序,比较器都能带来巨大的便利和灵活性。
数值比较器的应用数值比较器电路的仿真分析及应用程勇陈素陈淑平(机电信息工程系实训中心 450008)摘要:数值比较器是数字电路中经常用到的典型电路,传统的教学模式中,对数值比较器的学习及应用设计,离不开在实验室中的电路调试,学习方式较为枯燥抽象,又耗时费力,学习效果也不尽理想。
现代电子设计中,由于仿真软件的出现,变抽象的知识为直观的展示,既可以通过仿真学习数值比较器的工作原理,又可以通过仿真进行数值比较器的应用设计,学习及应用效果事半功倍。
关键词:数值比较器、仿真分析、应用在各种数字系统尤其是在数字电子计算机中,经常需要对两个二进制数进行大小判别,然后根据判别结果转向执行某种操作。
用来完成两个二进制数的大小比较的逻辑电路称为数值比较器,简称比较器。
在数字电路中,数值比较器的输入是要进行比较的两个二进制数,输出是比较的结果。
一.电路设计分析首先讨论1位数值比较器。
1位数值比较器是多位比较器的基础。
当A 和B 都是1位二进制数时,它们的取值和比较结果可由1位数值比较器的真值表表示,如表1所示。
表1 1位数值比较器的真值表由真值表可得如下逻辑表达式 A B A B A B F ABF ABF AB AB A B ><====+=⊕由逻辑表达式可以画出如图1所示的逻辑图。
图1 1位数值比较器逻辑图二.比较器电路的仿真分析(一)元件选取及电路组成打开仿真软件Multisim 10,根据图1所示的1位数值比较器逻辑图,可以在仿真软件Multisim 10中构建仿真电路,如图3所示。
1.元件选取(1)指示灯的选取1位数值比较器逻辑运算完后,输出结果处接一指示灯作为指示,灯亮表示运算结果成立,灯灭表示运算结果不成立。
单击元件栏的PlaceIndicator→PROBE,选取PROBE_RED指示灯。
为了观察清晰明白,将指示灯PROBE连击打开其图2 指示灯的Label设置设置对话框,在其Label中的标号由默认的X1改为“A等于B”、“A大于B”、“A 小于B”等。
实验七数值比较器及其应用一、实验目的1、掌握数值比较器的工作原理。
2、掌握四位数值比较器74LS85的逻辑功能。
二、实验原理在数字系统中, 常常要比较两个数的大小。
数值比较器就是对两数A、B进行比较,以判断其大小的逻辑电路。
比较结果有A>B、A<B、A=B三种情况。
下面是最简单的一位数值比较器的真值表和逻辑电路图:输入输出A B F A>B F A<B F A=B0 0 0 0 10 1 0 1 01 0 1 0 01 1 0 0 1表7-1 一位数值比较器的真值表图7-1 一位数值比较器的逻辑电路图对于多位的情况,一般说来,先比较高位,当高位不等时,两个数的比较结果就是高位的比较结果。
当高位相等时,两数的比较结果由低位决定。
4、集成数值比较器74LS85集成数值比较器74LS85是四位数值比较器,它的管脚图和真值表如下:图7-2 74LS85的管脚图其中10、12、13、15(或1、9、11、14)脚是输入端,2、3、4(或5、6、7)脚为输出端。
8脚为地,16脚为电源。
表7-2 74LS85的真值表三、实验设备与器材1、数字逻辑电路实验箱。
2、数字万用表。
3、芯片74LS85。
四、实验内容及实验步骤1、将数字逻辑电路实验箱扩展板插在实验箱相应位置,并固定好,插上实验需要的芯片,用门电路组成一个半加器,连线并验证其逻辑功能,自拟真值表,并将实验结果填入表中。
2、用门电路组成一个全加器,连线并验证其逻辑功能,自拟真值表,并将实验结果填入表中与逻辑表达式加以比较。
3、用全加器完成8位二进制数的相加,验证其逻辑功能。
4、自己连线,验证74LS85的逻辑功能。
5、数值比较器的扩展数值比较器的扩展方式有串联和并联两种。
一般位数较少的话,用串联方式;如果位数较多且要满足一定的速度要求时,用并联方式。
这里我们用串联方式,用两片74LS85组成8位数值比较器。
我们知道,对于两个8位数,若高4位相同,它们的大小将由低4位的比较结果确定。
数值比较器电路的仿真分析及应用
程勇陈素陈淑平
(机电信息工程系实训中心450008)
摘要:数值比较器是数字电路中经常用到的典型电路,传统的教学模式中,对数值比较器的学习及应用设计,离不开在实验室中的电路调试,学习方式较为枯燥抽象,又耗时费力,学习效果也不尽理想。
现代电子设计中,由于仿真软件的出现,变抽象的知识为直观的展示,既可以通过仿真学习数值比较器的工作原理,又可以通过仿真进行数值比较器的应用设计,学习及应用效果事半功倍。
关键词:数值比较器、仿真分析、应用
在各种数字系统尤其是在数字电子计算机中,经常需要对两个二进制数进行大小判别,然后根据判别结果转向执行某种操作。
用来完成两个二进制数的大小比较的逻辑电路称为数值比较器,简称比较器。
在数字电路中,数值比较器的输入是要进行比较的两个二进制数,输出是比较的结果。
一.电路设计分析
首先讨论1位数值比较器。
1位数值比较器是多位比较器的基础。
当A和B 都是1位二进制数时,它们的取值和比较结果可由1位数值比较器的真值表表示,如表1所示。
表1 1位数值比较器的真值表
由真值表可得如下逻辑表达式
A B A B A B F AB F AB F AB AB A B ><====+=⊕
由逻辑表达式可以画出如图1所示的逻辑图。
图1 1位数值比较器逻辑图
二.比较器电路的仿真分析
(一)元件选取及电路组成
打开仿真软件Multisim 10,根据图1所示的1位数值比较器逻辑图,可以在仿真软件Multisim 10中构建仿真电路,如
图3所示。
1.元件选取
(1)指示灯的选取
1位数值比较器逻辑运算完后,输出结果处
接一指示灯作为指示,灯亮表示运算结果成立,
灯灭表示运算结果不成立。
单击元件栏的Place
Indicator →PROBE ,选取PROBE_RED 指示灯。
为了观察清晰明白,将指示灯PROBE 连击打开其 图2 指示灯的Label 设置 设置对话框,在其Label 中的标号由默认的X1改为“A 等于B ”、“A 大于B ”、“A 小于B ”等。
如图2所示。
(2)其他元器件可参照以下说明取用。
电源VCC :Place Source →POWER_SOURCES →VCC
接地:Place Source →POWER_SOURCES →GROUND ,选取电路中的接地。
或非门U1A 的选取:Place TTL →74LS →74LS02D
与门U3A 、U5A 的选取:Place TTL →74LS →74LS08D
非门U2 A、U4A的选取:Place TTL→74LS→74LS04N
2.电路组成
参照图3放置元件并进行连接,构成1位数值比较器的仿真测试电路。
(二)仿真分析
打开仿真开关,开关A、B上下表示不同的输入数值,接高电平VCC表示输入为1,接低电平地表示输入为0,输出结果灯亮为1,表示该结果成立。
可按表1的真值表进行仿真测试,观察输出结果的灯亮指示,这样就明白比较器工作的含义了,图3所示电路的状态,表示数值A等于B。
图3 1位数值比较器仿真电路
三.仿真分析总结
实际工作中,不需要自己组合数值比较器,已有现成的集成芯片供用户使用。
下面介绍集成数值比较器74LS85的使用。
集成数值比较器74LS85是4位数值比较器。
两个4位数的比较是从A的最
高位A
3和B的最高位B
3
进行比较,如果它们不相等,则该位的比较结果可以作
为两数的比较结果。
若最高位A
3=B
3
,则再比较次高位A
2
和B
2
,以此类推。
显然,
如果两数相等,那么比较步骤必须进行到最低位才能得到结果。
74LS85功能如表2所示。
表2 74LS85功能表
真值表中的输入变量包括两个4位二进制数人:A 3A 2A 1A 0与B 3B 2B 1B 0,以及I A >B 、I A <B 、I A=B ,其中I A >B 、I A <B 、I A=B 是低位数的比较结果,由级联低位芯片送来,
用于与其他数值比较器连接,以便组成位数更多的数值比较器。
当2个数值比较器级联时,若高位比较器的两数相等,则比较结果由级联输入信号I A >B 、I A <B 、I A=B 而定。
为了简化比较过程,可先看级联输入I A=B 是否为1。
若I A=B =l ,即低位比较器的两数相等,则比较结果为
F A=B =1。
若I A=B =0,则再看级联输入I A >B 和I A <B ,如果I A
>B =l ,即低位比较器的A>B ,则比较结果为F A >B =1;如
果I A <B =1,即低位比较器的A<B ,则比较结果为F A<B =1。
74LS85的引脚图如图4所示。
实际使用时,若仅对
4位数进行比较,需对I A >B 、I A <B 、I A=B 进行处理,即I A >B =I A
<B =0,I A=B =1。
图4 74LS85的引脚图
四.数值比较器的应用(温度报警器电路)
通过仿真学习,了解掌握了数值比较器的工作原理以后,即可将数值比较器应用于实用电路中,下面以温度报警器电路为例,介绍数值比较器在应用设计中的过程。
如图5所示为温度报警器电路的逻辑图,温度检测电路已检测出温度数值,并以8位二进制数输出,8位二进制数的范围为0~255,表示温度数值为0℃~255℃,其中温度检测电路可由温度传感器组成。
温度报警器电路采用了两片级联的74LS85用作8位数值比较。
数据输入端A 连接输入的温度数据,而数据输入端B 接报警数值。
B 输入端连接状态为
“01100010”。
二进制数01100010转换为十进制数为98。
的A>B.输出端输出为“1”,当A输入端数值大于B输入端的设定值时。
IC
2
晶体管9013饱和导通,蜂呜器发出报警声音,即当检测温度大于98℃时报警器报警。
图5 温度报警器电路逻辑图
明白了该电路的工作原理以后,就可以自行设计检测温度在0℃~255℃间的任一温度的报警电路了,只需改变B输入端的二进制数设定值。
图6 温度报警器的仿真电路
温度报警器的仿真电路如图6所示,温度输入端用8个开关模拟输入温度的8位二进制数,温度设置端已设置为“01100010”,二进制数01100010转换为十进制数为98,所以温度设置端设置的报警温度为98℃,温度输入端此时的输入代码为01100100 ,01100100转换为十进制数为100,表示此时的输入温度为100℃,所以报警指示灯亮。
仿真电路中为了观察方便,以指示灯代替了实际电路的报警器,工作原理是完全一样的。
以往的电路设计往往需要在实验室进行芯片线路的搭接、调试,费时又费力。
仿真软件的出现,极大的提高了电路设计的效率,通过数值比较器的仿真应用设计,可以看出,仿真软件不仅是学习数字电路的好帮手,也是电路开发设计的利器。
参考文献
[1] 潘明,潘松. 数字电子技术基础. 北京:科学出版社,2008
[2] 阎石. 数字电子技术基本教程. 北京:清华大学出版社,2007
[3] 曹林根. 数字逻辑. 上海:上海交通大学出版社,2007
[4] 陈志武. 数字电子技术基础辅导教案. 西安:西北工业大学出版社,。
