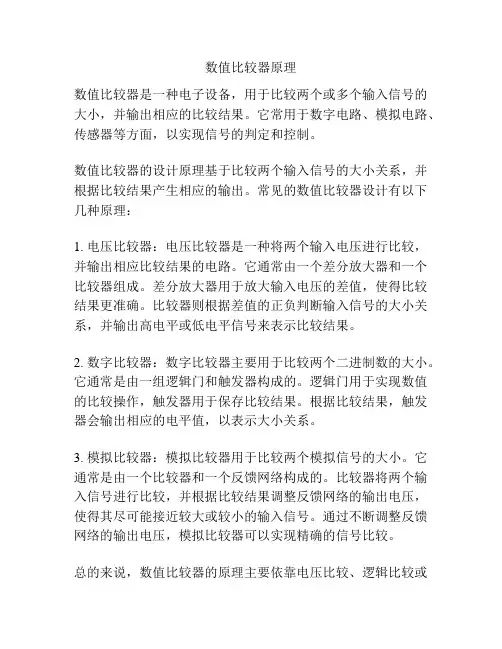

数值比较器原理
数值比较器是一种电子设备，用于比较两个或多个输入信号的大小，并输出相应的比较结果。
它常用于数字电路、模拟电路、传感器等方面，以实现信号的判定和控制。
数值比较器的设计原理基于比较两个输入信号的大小关系，并根据比较结果产生相应的输出。
常见的数值比较器设计有以下几种原理：
1. 电压比较器：电压比较器是一种将两个输入电压进行比较，并输出相应比较结果的电路。
它通常由一个差分放大器和一个比较器组成。
差分放大器用于放大输入电压的差值，使得比较结果更准确。
比较器则根据差值的正负判断输入信号的大小关系，并输出高电平或低电平信号来表示比较结果。
2. 数字比较器：数字比较器主要用于比较两个二进制数的大小。
它通常是由一组逻辑门和触发器构成的。
逻辑门用于实现数值的比较操作，触发器用于保存比较结果。
根据比较结果，触发器会输出相应的电平值，以表示大小关系。
3. 模拟比较器：模拟比较器用于比较两个模拟信号的大小。
它通常是由一个比较器和一个反馈网络构成的。
比较器将两个输入信号进行比较，并根据比较结果调整反馈网络的输出电压，使得其尽可能接近较大或较小的输入信号。
通过不断调整反馈网络的输出电压，模拟比较器可以实现精确的信号比较。
总的来说，数值比较器的原理主要依靠电压比较、逻辑比较或
模拟比较的方法，通过比较输入信号的大小来产生相应的输出结果。
不同的比较器设计有不同的原理，可以根据具体的应用需求选择合适的数值比较器。
4位数值比较器设计电子技术课程设计报告题目： 4位数值比较器设计学生姓名：学生学号：年级：专业：班级：指导教师：机械与电气工程学院制2016年11月4位数值比较器设计机械与电气工程学院：自动化专业1.课程设计的任务与要求1.1 课程设计的任务采用Multisim 12.0软件实现4位数值比较器的设计与仿真。
1.2 课程设计的要求（1）设计一个4位数值比较器的电路，对两个4位二进制进行比较。
（2）采用74Ls85集成数值比较器。
（3）要有仿真效果及现象或数据分析。
2.四位数值比较器设计方案制定2.1 四位数值比较器工作的原理对两个4位二进制数A3A2A1A0与B3B2B1B0进行比较。
从A的最高位A3和B的最高位B3进行比较，如果他们不相等，则该位的比较结果可以作为两数的比较结果。
若最高位A3=B3，则再比较次高位A2=B2，余此类推。
如果两数相等，那么，必须将进行到最低位才能得到结果。
可以知道：FA>B=FA3>B3+FA3=B3FA2>B2+FA3=B3FA2=B2FA1>B1+FA3=B3FA2=B2FA1=B2FA0 >B0+FA3=B3FA2=B2FA1=B1FA0=B0IA>B （2-1）FA<B=FA3<B3+FA3=B3FA2<B2+FA3=B3FA2=B2FA1<B1+FA3=B3FA2=B2FA1=B2FA0<B0+FA3=B3FA2=B2FA1=B1FA0=B0IA<B （2-2）FA=B=FA3=B3FA2=B2FA1=B1FA0=B0IA=B （2-3）IA>B 、IA<B 和IA=B 称为扩展输入端，是来自地位的比较结果。
扩展输入端与其他数值比较器的输出连接，以便组成位数更多的书值比较器。
若仅对4位数进行比较时，IA>B 、IA<B 、IA=B 进行适当处理，IA>B=IA<B=0,IA=B=1。

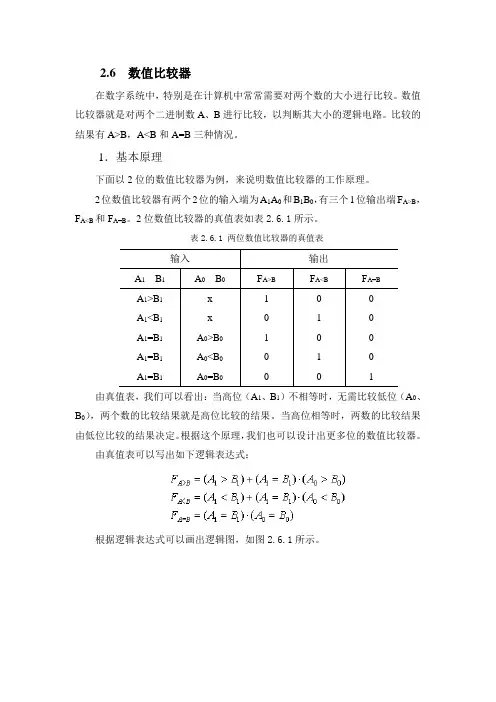

2.6 数值比较器在数字系统中，特别是在计算机中常常需要对两个数的大小进行比较。
数值比较器就是对两个二进制数A、B进行比较，以判断其大小的逻辑电路。
比较的结果有A>B，A<B和A=B三种情况。
1．基本原理下面以2位的数值比较器为例，来说明数值比较器的工作原理。
2位数值比较器有两个2位的输入端为A1A0和B1B0，有三个1位输出端F A>B，F A<B和F A=B。
2位数值比较器的真值表如表2.6.1所示。
表2.6.1两位数值比较器的真值表由真值表，我们可以看出：当高位（A1、B1）不相等时，无需比较低位（A0、B0），两个数的比较结果就是高位比较的结果。
当高位相等时，两数的比较结果由低位比较的结果决定。
根据这个原理，我们也可以设计出更多位的数值比较器。
由真值表可以写出如下逻辑表达式：根据逻辑表达式可以画出逻辑图，如图2.6.1所示。
图2.6.12位数值比较器逻辑图2．实现方案通过FPGA来实现2位数值比较器的功能有以下几种方案：(1) 采用if….else语句来实现。
(2) 采用嵌套条件运算符“？：”来实现。
(3) 调用1位数值比较器模块来实现2位数值比较器。
3．FPGA的实现下面以第一种方案为例来进行FPGA的实现。
(1) 创建工程在创建工程的时候，注意器件族类型、器件型号、综合工具和仿真器的选择，在这里选择的器件族类型（Device Family）是Virtex2P，器件型号（Device）是XC2VP30 ff896 -7，综合工具（Synthesis Tool）是XST (VHDL/Verilog)，仿真器（Simulator）是ISE Simulator(VHDL/Verilog)。
(2) 设计输入Verilog HDL 代码如下：module comparator(A,B,out);input[1:0] A,B;output[2:0] out;reg [2:0] out;always @(A or B)beginif(A[1]>B[1]) out=3'b100;// out[2]对应于F A>Belse if(A[1]<B[1]) out=3'b010;// out[1]对应于F A<B else if(A[0]>B[0]) out=3'b100;// out[0]对应于F A=B else if(A[0]<B[0]) out=3'b010;else out=3'b001;endendmodule对于第一种方案还有下面一种描述方式：module comparator(A,B,out);input[1:0] A,B;output[2:0] out;reg [2:0] out;always @(A or B)beginif(A>B) out=3'b100;else if(A<B) out=3'b010;else out=3'b001;endendmodule对于第二种方案的Verilog HDL 代码如下：module comparator(A,B,out);input[1:0] A,B;output[2:0] out;wire [2:0] out;assign wire=(A>B)? 3'b100 :(A<B)? 3'b010 :3'b001;endmodule(3) 功能仿真①在sources窗口的“sources for”中选择“Behavioral Simulation”。
为了便于扩展，集成数值比较器一般设有几个扩展输入端引言集成数值比较器是一种重要的电子器件，广泛应用于数字电路中。
在电子设计中，为了提高系统的可扩展性和灵活性，通常会为数值比较器设定扩展输入端。
本文将探讨为了便于扩展，集成数值比较器一般设有几个扩展输入端，并说明其作用和使用方法。
什么是集成数值比较器集成数值比较器是一种电子电路，用于比较两个或多个输入信号的大小关系，并输出相应的比较结果。
它通常由比较器芯片、电压参考源和输出驱动器组成。
数值比较器被广泛应用于模拟电路和数字电路中，例如在算术运算、状态判断和信号处理等方面。
集成数值比较器的基本特点集成数值比较器具有以下基本特点：1.输入电路灵敏度高：集成数值比较器的输入电路通常采用差分结构，具有较高的抗干扰能力和输入灵敏度。
2.输出稳定性好：集成数值比较器的输出端一般为高低电平或开关状态输出，具有较低的输出误差和较高的输出稳定性。
3.快速响应时间：集成数值比较器具有快速的响应时间和较高的工作频率，能够满足要求快速的比较应用。
为了方便扩展，集成数值比较器设有扩展输入端的目的为了满足不同应用场景下的需求和便于系统扩展，集成数值比较器通常设有扩展输入端。
其主要目的包括：1.增加比较元素数量：通过扩展输入端，可以将数值比较器的输入元素数量从两个扩展到三个、四个甚至更多，从而满足多元素比较的需求。
2.实现比较器功能拓展：通过扩展输入端，可以实现数值比较器的其他功能拓展，例如设置比较阈值、设置比较模式等，从而提供更多的比较选择。
3.应对不同信号类型：通过扩展输入端，可以适配不同类型的信号输入，包括模拟信号和数字信号，提高比较器的适用性。
4.支持灵活的配置和互连：通过扩展输入端，可以灵活配置数值比较器的输入连接方式，实现多路信号输入的选择和互连。
集成数值比较器常见的扩展输入端类型根据实际需求和设计要求, 集成数值比较器的扩展输入端可以采用以下常见的类型：1.模拟输入端（Analog Input）：用于接收模拟信号输入，常用于模拟电路和信号处理应用中。
