三相异步电动机定子绕组

三相异步电动机定子绕组项目分析项目分析项目分析电动机绕组的结构显极式绕组特点：每个线圈形成一个磁极；线圈数与磁极数相等。

“尾接尾”、“头接头”“尾接尾”、“头接头”庶极式绕组特点：每个线圈形成两个磁极，线圈数为磁极数的一半。

“尾接头”“尾接头”电动机绕组的结构形式集中式绕组集中式绕组一般仅有一个或几个矩形框线图形成。

绕制后用纱分布式绕组同心式绕组同一线圈组的几个大小不同矩形线圈，按同一中心的位置逐个嵌装排列成叠式绕组所有线圈的形状大小完全相同，分别以每槽嵌装一个线圈边，并在槽外绕组的术语与基本参数线圈线圈绕组的术语与基本参数线圈线圈绕组的术语与基本参数线圈线圈绕组的术语与基本参数线圈线圈极相组极相组：凡是一相中形成同一个磁极的线圈（一个或极相组显极式绕组的极相组数每极每相槽数匝数和线径极距极距电角度电角度假设有一根导体沿定子内相带每个极距内属于同一相的槽所占有的区节距节距：指单个线圈两有效边跨占的槽数，用y 表示。

工程经验并绕根数并联支路数三相单层绕组对交流绕组的基本要对交流绕组的基本要三相单层绕组的特点单层绕组展开图的绘制什么是单层绕组展开图？三相单层绕组绕组排列原定子绕组展开图绘制步骤定子绕组展开图绘制步骤画槽、标号画槽、标号定子绕组展开图绘制步骤定极距（分极性）定极距（分极性）定子绕组展开图绘制步骤标电流方向标电流方向定子绕组展开图绘制步骤分相带分相带定子绕组展开图绘制步骤定子绕组展开图绘制步骤由于采用了整节距形式，该绕组属于庶极式绕组，相邻两个极相组实际工程中绕组展开图由于整节距绕组的线圈端部较长，而且电磁性能不好，运行振动、噪声链式绕组链式绕组适用机型：国产JO2-21-4型、JO2-22-4型、Y-90-4型、Y2-90-4型、链式绕组注意：三相绕组连续轮换嵌线。

链式绕组把每相极相组反接串联成一路，这种方式通常称为“单进火”连接。

对于电流较大的电动机有时为了分担电流，可以采用“双进火”“多进火”连链式绕组四进火工程操作工程操作工程操作外档：线圈先嵌的位置；里档：线圈后嵌覆盖上去的位置。

三相异步电动机的定子绕组三相异步电动机是一种常见的电动机类型，它的定子绕组是其重要组成部分之一。

定子绕组是安装在电机定子上的线圈，用来产生旋转磁场，从而使电动机得以正常运转。

本文将详细介绍三相异步电动机的定子绕组的构造和工作原理。

我们来了解一下三相异步电动机的基本结构。

它由定子和转子两部分组成。

定子是电动机的静态部分，由定子铁心和定子绕组组成。

而转子则是电动机的动态部分，通常由铁心和导体组成。

三相异步电动机的定子绕组是固定在定子铁心上的，它的主要作用是产生旋转磁场，与转子磁场相互作用，从而产生电磁力，驱动转子旋转。

定子绕组一般采用绕组线圈的形式，通过将导线绕制在定子铁心的槽内来实现。

绕制定子绕组时，需要按照一定的规则进行绕制，以确保电机能够正常工作。

通常情况下，三相异步电动机的定子绕组采用星形连接方式，即将三个线圈的一个端点连接在一起，形成一个共点的星形结构。

另外，为了减小绕组的电阻和电感，提高电机的效率，定子绕组一般采用多股细导线绕制而成。

三相异步电动机的定子绕组通过三根电缆与外部电源相连，电源提供的电流会依次通过三个线圈，从而在线圈中产生电流。

由于电源的电流是交流的，所以定子绕组中的电流也是交流的。

当电流通过绕组时，会在绕组中产生旋转磁场。

这是因为电流在导线中的运动会产生磁场，而三个线圈中的电流相位差120度，所以产生的磁场也相位差120度。

这三个相位差120度的磁场相互作用，会形成一个旋转磁场，从而驱动转子旋转。

三相异步电动机的定子绕组工作原理可以用左手定则来描述。

当电流通过绕组时，根据左手定则，可以得知磁场的方向。

根据左手定则，将拇指、食指和中指分别指向三个线圈的方向，拇指的方向即为磁场的方向。

由于三个线圈的电流相位差120度，所以磁场也相位差120度，形成一个旋转磁场。

三相异步电动机的定子绕组在电机运行时起着重要的作用。

它产生的旋转磁场与转子磁场相互作用，从而产生电磁力，驱动转子旋转。

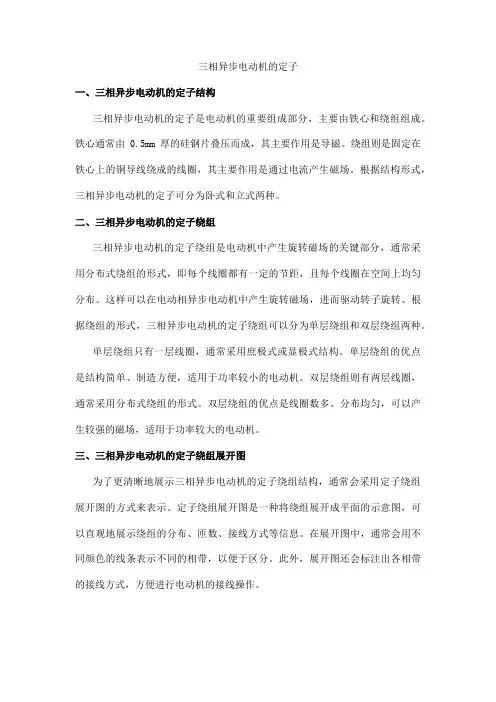

三相异步电动机的定子一、三相异步电动机的定子结构三相异步电动机的定子是电动机的重要组成部分，主要由铁心和绕组组成。

铁心通常由0.5mm厚的硅钢片叠压而成，其主要作用是导磁。

绕组则是固定在铁心上的铜导线绕成的线圈，其主要作用是通过电流产生磁场。

根据结构形式，三相异步电动机的定子可分为卧式和立式两种。

二、三相异步电动机的定子绕组三相异步电动机的定子绕组是电动机中产生旋转磁场的关键部分，通常采用分布式绕组的形式，即每个线圈都有一定的节距，且每个线圈在空间上均匀分布。

这样可以在电动相异步电动机中产生旋转磁场，进而驱动转子旋转。

根据绕组的形式，三相异步电动机的定子绕组可以分为单层绕组和双层绕组两种。

单层绕组只有一层线圈，通常采用庶极式或显极式结构。

单层绕组的优点是结构简单、制造方便，适用于功率较小的电动机。

双层绕组则有两层线圈，通常采用分布式绕组的形式。

双层绕组的优点是线圈数多、分布均匀，可以产生较强的磁场，适用于功率较大的电动机。

三、三相异步电动机的定子绕组展开图为了更清晰地展示三相异步电动机的定子绕组结构，通常会采用定子绕组展开图的方式来表示。

定子绕组展开图是一种将绕组展开成平面的示意图，可以直观地展示绕组的分布、匝数、接线方式等信息。

在展开图中，通常会用不同颜色的线条表示不同的相带，以便于区分。

此外，展开图还会标注出各相带的接线方式，方便进行电动机的接线操作。

总之，三相异步电动机的定子是电动机的核心部分，其结构和工作原理对于电动机的性能和使用寿命有着重要的影响。

了解三相异步电动机的定子结构、绕组形式和展开图等方面的知识，有助于更好地理解和应用电动机。

三相异步电动机定子绕组的感应电动势三相异步电动机定子绕组的感应电动势三相异步电动机定子绕组接到三相电源后，气隙内即建立旋转磁场。

这个磁场以同步转速n1旋转，幅值不变。

其分布近乎正弦，好像一种旋转的磁极。

它同时切割定.转子绕组，在其中产生感应电动势。

虽然在定.转子绕组中感应电动势的频率有所不同，但两者定量计算的方法是一样的。

本节讨论由正弦分布.以同步转速n1旋转的旋转磁场在定子绕组中所产生的感应电动势。

一、绕组的感应电动势及短矩系数1.导体的感应电动势当磁场在空间作正弦分布，并以恒定的转速n1旋转时，导体感应的电动势为一正弦波，其最大值为导体电势的有效值为而，所以有2.整距线圈的感应电动势图1 匝电动势的计算在图1(a)中，将相隔一个极距，即相差180?空间电角度的位置上放置两根导体U1和U2，并在上端用导线将它们连成一个整距线圈。

线匝下面的两个端头分别称头和尾。

由于两根导体在空间相间一个极距，则可知，若一根导体处在N极极面下，另一根导体必定处在S极极面下对应的位置，它们切割磁场所感应出的电动势必然大小相等.方向相反。

即在时间相位上彼此相差180?时间电角度，每根导体的基波电动势相量则如图1(b)所示。

每个线匝的电动势为有效值在一个线圈内，每一匝电动势的大小和相位都是相同的，所以整距线圈的电动势为有效值3.短距绕组的感应电动势这时线圈节距,，则电动势和相位差不是180?，而是相差γ，γ是线圈节距所对应的电角度。

因此匝电势为式中——短距因数，。

则短距线圈的电动势为短距系数的物理含义是:由于绕组短距后，两绕组边中感应电动势不再相等。

求绕组电动势时不能像整矩绕组那样代数相加，而是相量相加，也就是把绕组看成是整距后所求绕组电动势再做折算。

二、线圈组的感应电动势及分布系数线圈组是由q个绕组串联组成的，若是集中绕组(q个绕组均放在同一槽中)，则每个绕组的电动势大小.相位都相同，对于分布绕组，q个绕组嵌放在相邻α槽距角的q个槽中，对每个绕组而言，它们切割旋转磁场所产生的感应电动势的大小应完全相同。

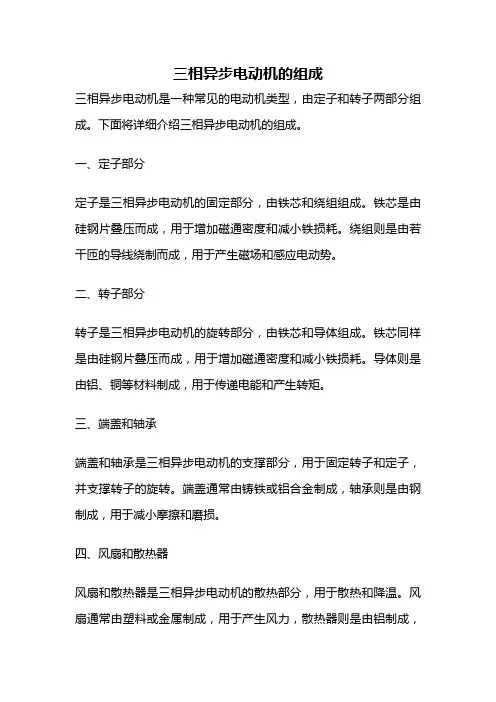

三相异步电动机的组成
三相异步电动机是一种常见的电动机类型，由定子和转子两部分组成。

下面将详细介绍三相异步电动机的组成。

一、定子部分
定子是三相异步电动机的固定部分，由铁芯和绕组组成。

铁芯是由硅钢片叠压而成，用于增加磁通密度和减小铁损耗。

绕组则是由若干匝的导线绕制而成，用于产生磁场和感应电动势。

二、转子部分
转子是三相异步电动机的旋转部分，由铁芯和导体组成。

铁芯同样是由硅钢片叠压而成，用于增加磁通密度和减小铁损耗。

导体则是由铝、铜等材料制成，用于传递电能和产生转矩。

三、端盖和轴承
端盖和轴承是三相异步电动机的支撑部分，用于固定转子和定子，并支撑转子的旋转。

端盖通常由铸铁或铝合金制成，轴承则是由钢制成，用于减小摩擦和磨损。

四、风扇和散热器
风扇和散热器是三相异步电动机的散热部分，用于散热和降温。

风扇通常由塑料或金属制成，用于产生风力，散热器则是由铝制成，
用于增加散热面积和散热效果。

三相异步电动机由定子、转子、端盖、轴承、风扇和散热器等部分组成。

每个部分都起着不同的作用，共同构成了一台完整的电动机。

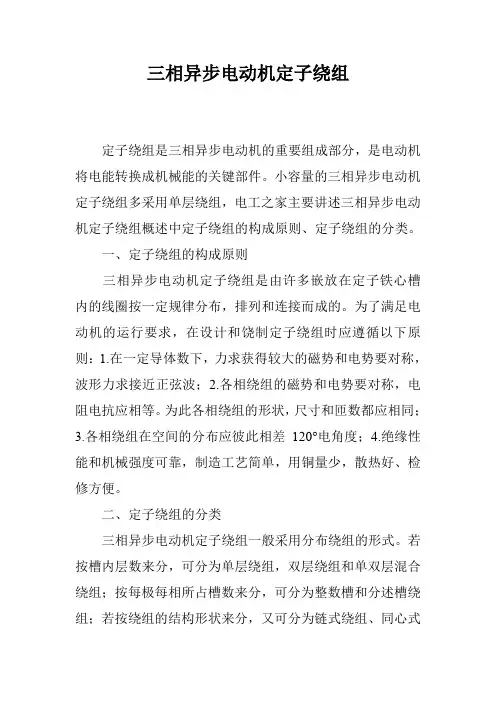

三相异步电动机定子绕组
定子绕组是三相异步电动机的重要组成部分，是电动机将电能转换成机械能的关键部件。

小容量的三相异步电动机定子绕组多采用单层绕组，电工之家主要讲述三相异步电动机定子绕组概述中定子绕组的构成原则、定子绕组的分类。

一、定子绕组的构成原则
三相异步电动机定子绕组是由许多嵌放在定子铁心槽内的线圈按一定规律分布，排列和连接而成的。

为了满足电动机的运行要求，在设计和饶制定子绕组时应遵循以下原则：1.在一定导体数下，力求获得较大的磁势和电势要对称，波形力求接近正弦波；2.各相绕组的磁势和电势要对称，电阻电抗应相等。

为此各相绕组的形状，尺寸和匝数都应相同；
3.各相绕组在空间的分布应彼此相差120°电角度；
4.绝缘性能和机械强度可靠，制造工艺简单，用铜量少，散热好、检修方便。

二、定子绕组的分类
三相异步电动机定子绕组一般采用分布绕组的形式。

若按槽内层数来分，可分为单层绕组，双层绕组和单双层混合绕组；按每极每相所占槽数来分，可分为整数槽和分述槽绕组；若按绕组的结构形状来分，又可分为链式绕组、同心式
绕组，交叉式绕组，叠绕组和波绕组。

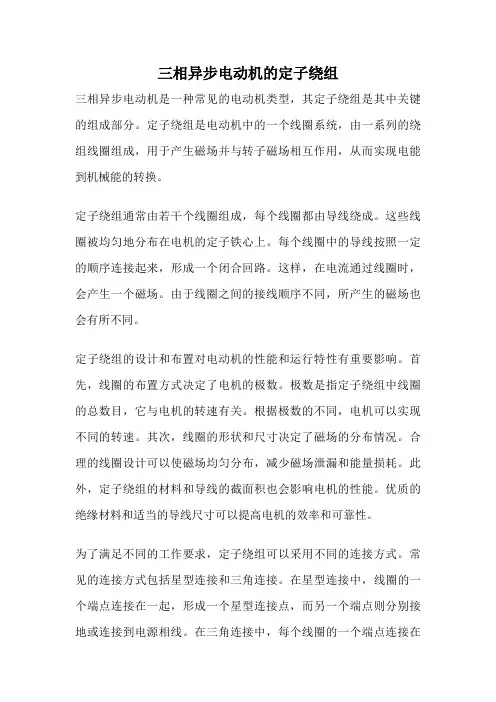

三相异步电动机的定子绕组三相异步电动机是一种常见的电动机类型，其定子绕组是其中关键的组成部分。

定子绕组是电动机中的一个线圈系统，由一系列的绕组线圈组成，用于产生磁场并与转子磁场相互作用，从而实现电能到机械能的转换。

定子绕组通常由若干个线圈组成，每个线圈都由导线绕成。

这些线圈被均匀地分布在电机的定子铁心上。

每个线圈中的导线按照一定的顺序连接起来，形成一个闭合回路。

这样，在电流通过线圈时，会产生一个磁场。

由于线圈之间的接线顺序不同，所产生的磁场也会有所不同。

定子绕组的设计和布置对电动机的性能和运行特性有重要影响。

首先，线圈的布置方式决定了电机的极数。

极数是指定子绕组中线圈的总数目，它与电机的转速有关。

根据极数的不同，电机可以实现不同的转速。

其次，线圈的形状和尺寸决定了磁场的分布情况。

合理的线圈设计可以使磁场均匀分布，减少磁场泄漏和能量损耗。

此外，定子绕组的材料和导线的截面积也会影响电机的性能。

优质的绝缘材料和适当的导线尺寸可以提高电机的效率和可靠性。

为了满足不同的工作要求，定子绕组可以采用不同的连接方式。

常见的连接方式包括星型连接和三角连接。

在星型连接中，线圈的一个端点连接在一起，形成一个星型连接点，而另一个端点则分别接地或连接到电源相线。

在三角连接中，每个线圈的一个端点连接在一起，形成一个三角形连接点，而另一个端点则分别接地或连接到电源相线。

这两种连接方式可以根据实际需求进行选择，以满足不同的电压和功率要求。

除了基本的定子绕组设计，还可以通过调整绕组的参数来改变电机的性能。

例如，通过改变绕组的匝数，可以改变电机的转矩和输出功率。

增加绕组匝数可以增加电机的转矩和功率，但也会增加电机的电阻和能量损耗。

另外，通过改变绕组的导线截面积，也可以改变电机的电阻和能量损耗。

较大的导线截面积可以减小电阻，提高电机的效率。

三相异步电动机的定子绕组是电机中关键的组成部分，其设计和布置对电机的性能和运行特性有重要影响。

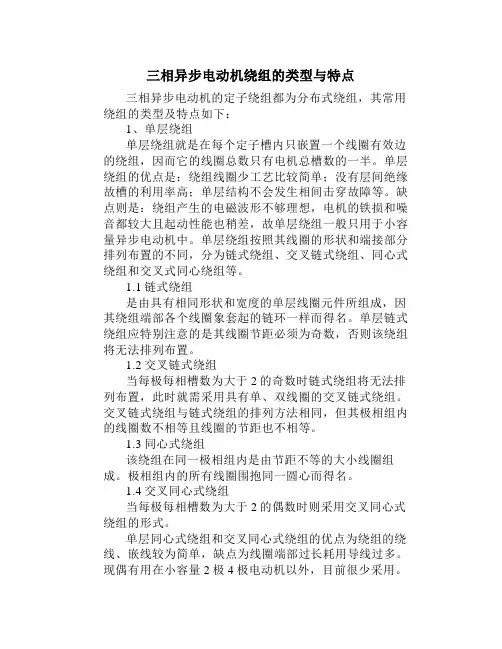

三相异步电动机绕组的类型与特点三相异步电动机的定子绕组都为分布式绕组，其常用绕组的类型及特点如下：1、单层绕组单层绕组就是在每个定子槽内只嵌置一个线圈有效边的绕组，因而它的线圈总数只有电机总槽数的一半。

单层绕组的优点是：绕组线圈少工艺比较简单；没有层间绝缘故槽的利用率高；单层结构不会发生相间击穿故障等。

缺点则是：绕组产生的电磁波形不够理想，电机的铁损和噪音都较大且起动性能也稍差，故单层绕组一般只用于小容量异步电动机中。

单层绕组按照其线圈的形状和端接部分排列布置的不同，分为链式绕组、交叉链式绕组、同心式绕组和交叉式同心绕组等。

1.1链式绕组是由具有相同形状和宽度的单层线圈元件所组成，因其绕组端部各个线圈象套起的链环一样而得名。

单层链式绕组应特别注意的是其线圈节距必须为奇数，否则该绕组将无法排列布置。

1.2交叉链式绕组当每极每相槽数为大于2的奇数时链式绕组将无法排列布置，此时就需采用具有单、双线圈的交叉链式绕组。

交叉链式绕组与链式绕组的排列方法相同，但其极相组内的线圈数不相等且线圈的节距也不相等。

1.3同心式绕组该绕组在同一极相组内是由节距不等的大小线圈组成。

极相组内的所有线圈围抱同一圆心而得名。

1.4交叉同心式绕组当每极每相槽数为大于2的偶数时则采用交叉同心式绕组的形式。

单层同心式绕组和交叉同心式绕组的优点为绕组的绕线、嵌线较为简单，缺点为线圈端部过长耗用导线过多。

现偶有用在小容量2极4极电动机以外，目前很少采用。

2、双层绕组双层绕组的优点是可以任意选用合适的短距绕组以改善电磁波形，以及可用分数槽绕组来削弱高次谐波等。

在使用双层绕组后电动机的电磁性能、力能指标及起动特性都比单层绕组好。

双层绕组的铁心槽内每槽均嵌放有两个线圈元件边，当线圈元件的一个线圈边嵌放在某一槽内的下层，其另一个线圈边则放在另一槽内的上层，双层绕组有叠绕组和波绕组两种。

2.1双层叠绕组当双层叠绕组在每极每相槽数为整数时，每个极相组则由q个线圈串联组成。

三相异步电动机定子绕组故障的检修方法绕组是电动机的重要组成部分。

由于电动机绝缘材料的老化并受到潮湿腐蚀性气体的浸入，以及机械力和电磁力的冲击等都会造成绕组的伤害，此外不正常的运转，如长期过载、欠电压或两相运行等也会引起绕组故障。

电动机绕组的故障形式多种多样，其原因也各不相同。

下面介绍几种常见的绕组故障的检修方法。

一、绕组断路故障的检修方法经验表明，断路故障多数发生在电动机绕组的端部、各绕组元件的接线头或电动机引出线端等处。

由于绕组端部露在电动机铁心外面，导线易被碰断或接线头因焊接不良，在长期使用中会松脱等，因此首先要检查绕组的端部，如发现断线或接头松脱时，应重新连接焊牢，包上绝缘层再涂上绝缘漆即可使用。

另外，由于匝间短路、接地等故障而造成绕组烧断，则多数需要更换绕组。

单路及小型电动机断路时，可用绝缘电阻表或万用表（放在低电阻档），或校验灯来校验。

对于星形联结的电动机，检查时需每相分别测试。

对于三角形联结的电动机，检查时必须把三相绕组的接线头拆开后，每相分别测试。

中等功率的电动机绕组大多是采用多根导线并绕和多支路并联，其中如断掉若干根或断开一根时，检查就较复杂。

通常采用以下两种方法：1、平衡法对于星形联结的电动机，三相绕组并联后，通入低电压大电流（一般可用单相交流电焊机），如果三相电流值相差5%时，电流小的一相为断路相，如下图所示。

▲用电流平衡法检查多支路并联星形联结绕组断路对于三角形联结的电动机，先要把三角形的接头拆开一个，然后把电流表接在每相绕组的两端，其中电流小的一相为断路相，如下图所示。

▲用电流平衡法检查多支路并联三角形联结绕组断路2、电阻法用电桥测量三相绕组的电阻值，如三相电阻值相差大于5%时，则电阻较大的一相为断路相。

二、绕组接地故障的检修方法电动机绕组接地俗称“碰壳”。

电动机绕组受潮、绝缘材料老化以及大修或更换绕组时槽绝缘被损坏或绝缘未垫好，都会造成通地故障。

具体检查方法是：用万用表（低阻档）、校验灯（40W以下）进行检查与测试。

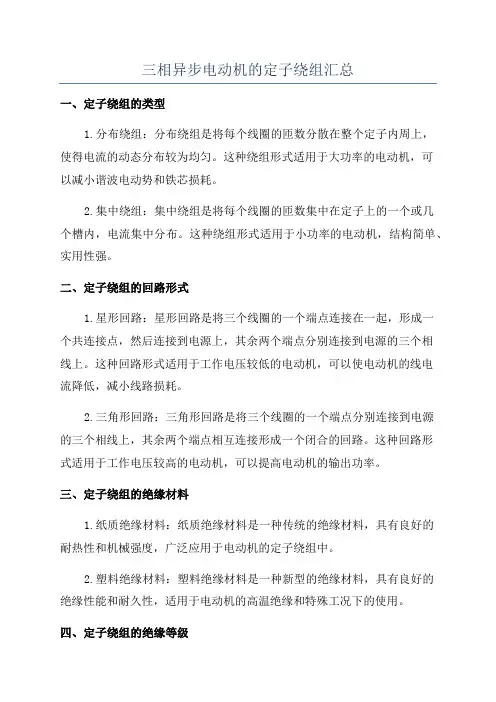

三相异步电动机的定子绕组汇总一、定子绕组的类型1.分布绕组：分布绕组是将每个线圈的匝数分散在整个定子内周上，使得电流的动态分布较为均匀。

这种绕组形式适用于大功率的电动机，可以减小谐波电动势和铁芯损耗。

2.集中绕组：集中绕组是将每个线圈的匝数集中在定子上的一个或几个槽内，电流集中分布。

这种绕组形式适用于小功率的电动机，结构简单、实用性强。

二、定子绕组的回路形式1.星形回路：星形回路是将三个线圈的一个端点连接在一起，形成一个共连接点，然后连接到电源上，其余两个端点分别连接到电源的三个相线上。

这种回路形式适用于工作电压较低的电动机，可以使电动机的线电流降低，减小线路损耗。

2.三角形回路：三角形回路是将三个线圈的一个端点分别连接到电源的三个相线上，其余两个端点相互连接形成一个闭合的回路。

这种回路形式适用于工作电压较高的电动机，可以提高电动机的输出功率。

三、定子绕组的绝缘材料1.纸质绝缘材料：纸质绝缘材料是一种传统的绝缘材料，具有良好的耐热性和机械强度，广泛应用于电动机的定子绕组中。

2.塑料绝缘材料：塑料绝缘材料是一种新型的绝缘材料，具有良好的绝缘性能和耐久性，适用于电动机的高温绝缘和特殊工况下的使用。

四、定子绕组的绝缘等级定子绕组的绝缘等级一般按照国际电工委员会（IEC）的标准来确定，主要有B、E、F、H等几个等级。

1.B级绝缘等级：适用于工作温度不超过130℃的电动机。

2.E级绝缘等级：适用于工作温度不超过120℃的电动机。

3.F级绝缘等级：适用于工作温度不超过155℃的电动机。

4.H级绝缘等级：适用于工作温度不超过180℃的电动机。

五、定子绕组的故障及维修定子绕组在使用过程中可能会出现一些故障，主要有绝缘破损、绕组成分松动等。

维修定子绕组时，需要重新绝缘、焊接或更换绕组等。

1.绝缘破损：绝缘材料的老化、磨损或受到外力作用等原因，可能导致绝缘破损，引起电气故障。

此时，需要进行重新绝缘，修复保持绝缘完好。

三相异步电动机的定子绕组三相异步电动机是一种常用的电动机类型，它的定子绕组是其重要组成部分之一。

定子绕组是安装在电机定子上的线圈，它起到将电能转化为机械能的作用，是电机正常运行的基础。

定子绕组一般由若干个线圈组成，这些线圈通过绝缘材料绝缘并固定在定子铁芯上。

定子绕组的设计需要满足一定的电气和力学要求，以保证电机的正常运行和使用寿命。

定子绕组的线圈数量和布局需要符合电机的设计要求。

线圈数量的选择与电机的功率和转速有关，一般来说，功率越大、转速越高的电机，所需的线圈数量也越多。

线圈的布局有两种常见的形式，即星型和三角形。

星型布局适用于三相四线制电源供电，而三角形布局适用于三相三线制电源供电。

定子绕组的绕组方式也需要考虑。

绕组方式有两种，即全绕组和分绕组。

全绕组是将所有线圈都连接在一起，电流通过每个线圈时都是相同的。

分绕组是将线圈分成若干组，每组内的线圈连接在一起，不同组之间的线圈则通过绕组连接起来。

分绕组方式可以减小电流的波动，提高电机的运行平稳性。

定子绕组的绝缘也是非常重要的。

绝缘材料需要具备良好的耐高温、耐电压和耐腐蚀性能，以确保电机在工作时能够正常绝缘，避免发生漏电和短路等故障。

常见的绝缘材料有绝缘漆和绝缘纸等。

定子绕组的制造过程一般包括绕线、绝缘、固定等步骤。

绕线是将导线按照设计要求绕制成线圈，并通过绝缘材料进行绝缘；绝缘是将绕制好的线圈进行绝缘处理，以保证线圈间不会发生电气短路；固定是将绝缘好的线圈固定在定子铁芯上，使其能够稳定运行。

定子绕组的设计和制造对电机的性能和效率有着重要的影响。

合理的定子绕组设计可以提高电机的功率因数、降低电机的损耗、改善电机的转矩特性等。

同时，定子绕组的制造质量也直接影响着电机的可靠性和使用寿命。

三相异步电动机的定子绕组是电机中的重要部分，它的设计和制造对电机的性能和可靠性有着重要的影响。

合理的定子绕组设计可以提高电机的效率和性能，延长电机的使用寿命。

因此，在电机设计和制造过程中，对定子绕组的设计和制造要给予足够的重视，以确保电机的正常运行和优良性能。

三相异步电动机定子绕组一、异步电动机绕组参数1、极距极距是指沿定子铁心内圈，每个磁极所占的范围，可用长度表示，也可用槽数表示，则极距：式中：Z——定子铁心总槽数P---磁极对数2、节距节距也称跨距，指的是每把线圈两个有效边之间的距离，用槽数表示。

当线圈节距等于极距时称为全节距；当线圈节距小于极距时称为短节距。

一般单速电动机多采纳短节距，由于可以改善电磁性能，又节约导线材料。

3、每极每相槽数。

定子绕组在每个磁极下，每一相所占的槽数称为每极每相槽数。

表示：m:相数把属于同一相的q 只线圈按肯定方式串联成组，称为极相组，通常在绕线时一次绕成，然后分别嵌装单层绕组,每相的极相组数等于极对数。

4、电角度计量电磁关系的角度称为电角度。

电角度=极对数× 机械角度。

电动机的空间机械角度都是360度。

但不同磁极对数的电动机其电角度不同。

不论电动机有几个磁极，一对磁极即占有360度电角度；一个极距为180度电角度。

相带所谓的相带，就是每极每相所占的电角度，大家知道，三相电动机所产生的旋转磁场是定子三相绕组的合成磁场，因此在每对磁极所占据范围内均应有三相绕组的有效边。

通常把每对磁极下绕组平均分成六个区段。

并把每极下的三个区段分A.B.C三相。

由于一个极距为180度，所以每一相带电角度为60度。

一般状况下，三相单速电动机绕组都绕成60度相带。

二、异步电动机绕组1、绕组种类三相异步电动机定子绕组均属于分布绕组，它的种类结构也较简单多样，主要分为单层绕组，双层绕组等多种。

所谓单层绕组就是每个定子槽中只嵌线圈的一个有效边，因此线圈的绕制和嵌线都比较便利，而且还没有层间绝缘，槽满率较高，不会发生槽内相间短路，但每个线圈的两个端部不易处理整齐。

电气性能也较差，绕组的线圈数等于总槽数的一半。

所以一般应用于小容量的电动机中。

双层绕组的每一个槽都嵌上下两个线圈的有效边，槽的利用率较高，电气性能也得到了提高，因此一般应用于大容量的异步电动机定子绕组。

三相异步电动机的定子绕组
三相异步电动机的定子绕组是由三组互相间隔120度的线圈构成的，这些线圈分别在交流电源下产生相位差为120度的交变磁场，形成旋转磁场，驱动转子旋转。

一、如何理解旋转磁场？
旋转磁场是三相异步电动机工作的基础。

当三组线圈在三相交流电源下产生交变磁场时，这些磁场按照一定的顺序和频率变化，形成一个旋转的磁场。

这个旋转磁场以一定的速度在定子绕组中旋转，驱动转子跟随旋转，实现电动机的工作。

二、定子绕组的设计和制作有哪些重要因素需要考虑？
定子绕组的设计和制作需要考虑多种因素，包括线圈的材料、线圈的尺寸和形状、线圈的绝缘性能、线圈的排列方式、线圈的电气参数等。

线圈的材料通常选择具有高导电性和良好机械性能的铜或铝，线圈的尺寸和形状需要根据电机的结构和性能要求设计，线圈的排列方式需要确保三组线圈能产生相位差为120度的磁场，线圈的电气参数需要满足电机的功率和效率要求。

三、定子绕组的状态如何影响三相异步电动机的性能？
定子绕组的状态直接影响三相异步电动机的性能。

如果定子绕组有故障，例如线圈断路、短路或接地，将会影响旋转磁场的形成，导致电机性能下降或无法工作。

因此，对定子绕组的维护和保养非常重
要，需要定期进行检查和测试，确保定子绕组的良好状态。

三相异步电动机的定子绕组是其核心部分，旋转磁场的形成、电动机的性能和工作效率等都与定子绕组有密切关系。

因此，对定子绕组的理解和熟悉，对于理解三相异步电动机的工作原理和性能，以及进行电机设计、维护和故障诊断都非常重要。

三相异步电动机定子绕组的作用三相异步电动机定子铁心与定子绕组的作用和构造你了解多少1、定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。

构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。

定子铁心槽型有以下几种：半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。

一般用于小型低压电机中。

半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。

所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。

开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。

2、定子绕组作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。

构造：由三个在空间互隔120°电角度、对称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

定子绕组的主要绝缘项目有以下三种：(保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘)。

(1)对地绝缘：定子绕组整体与定子铁心间的绝缘。

(2)相间绝缘：各相定子绕组间的绝缘。

(3)匝间绝缘：每相定子绕组各线匝间的绝缘。

电动机接线盒内的接线：电动机接线盒内都有一块接线板，三相绕组的六个线头排成上下两排，并规定上排三个接线桩自左至右排列的编号为1(U1)、2(V1)、3(W1)，下排三个接线桩自左至右排列的编号为6(W2)、4(U2)、5(V2)，将三相绕组接成星形接法或三角形接法。

凡制造和维修时均应按这个序号排列。

3、机座作用：固定定子铁心与前后端盖以支撑转子，并起防护、散热等作用。

构造：机座通常为铸铁件，大型异步电动机机座一般用钢板焊成，微型电动机的机座采用铸铝件。

封闭式电机的机座外面有散热筋以增加散热面积，防护式电机的机座两端端盖开有通风孔，使电动机内外的空气可直接对流，以利于散热。
