机械制图三级项目-燕山大学

三级项目研究报告名称传动器三级项目测绘指导老师组长姓名组员姓名完成日期燕山大学机械工程学院前言通过对装配图的绘制及运用CAXA完成电脑绘制并完成ppt及word 学会工程图样的阅读方法，培养形象思维、空间思维能力及开拓、创新能力；完成研究报告以图片及文字形式给人清晰的脉络结构，使完成装配图的过程形象化的展现在同学面前。

预期初步完成大概内容，结合其他内容后期完善工作。

为了圆满完成任我我们小组进行了分工合作从而提高效率达到预期的要求。

项目分工：摘要本次三级项目是基于零件图整体传授之后为了更好地运用所学到的知识，通过这次项目对整体零件图的绘制有一个综合性的深入学习而进行的一次讨论研究。

通过该项目的实施使同学们进一步锻炼对实体零件的测绘能力、测绘中等复杂程度零件、装配体的能力和相关标准及手册的查阅能力,并加深同学们对装配工艺基础知识的理解,引导同学们积极思考、主动学习,锻炼和提高同学们的交流、沟通和表达能力以及团体合作能力,培养同学们的责任感和职业道德,为后续课程的二级、一级项目的实施奠定基础。

本次三级项目综合包括了几项在零件图绘制中的必不可少的任务，其中包括：测绘、绘制草图、表达方案的选用、画出零件图和装配图、画出CAXA电子版图。

锻炼了小组成员之间的合作意识，加深对零件图的深入了解，从而使小组成员对装配图有一个更加深入的了解。

关键字：分析绘制装配 CAXA正文一、零件结构及功能分析1.箱体：（1）四棱柱体底座底部切除一十字形凹槽，以减少加工表面（2）底座四角处以一矩形四顶点为圆心，分布四个带有光孔的凸台（3）底座上有一四棱柱体（中空）作为上方结构的支撑（4）中部四棱柱体左右两侧各有一肋板，作为支撑加强（5）最上方有一空心圆柱，空心中段有一大直径切除（形成阶梯状空心）功能：箱体按功能可分为传动箱体、泵体和阀体、支架箱体，本项目主要研究传动箱体。

传动箱体是传动器的重要组成部件，它是传动零件的基座，主要功能是包容和支撑各传动件及其支撑零件。

燕山大学机械设计课程设计报告题目：带式输送机传动装置学院：车辆与能源学院年级专业：车辆工程学号：学生姓名：指导教师：摘要据任务说明书要求，针对工作机所需工作条件，设计减速器用以满足使用需求。

根据工作要求选定电动机类型、结构以及工作转速和额定功率，确定电动机型号。

依据《机械原理》课程所学习的知识，合理设计传动方案，分析选定最适宜的方案并设计传动零件。

在多种传动方案的对比中选用蜗杆—齿轮减速器，满足经济性，实用性，工艺性等多方面的要求。

根据所设计减速器中的结构来设计所需要的齿轮结构及轴结构，通过对所使用材料的受力强度分析，按照齿轮齿面接触疲劳强度计算得到齿轮直径，经计算，确定齿轮传动中心距：高速级蜗轮蜗杆传动中心距为100mm，低速级齿轮传动中心距为160mm。

确定满足使用要求。

在传功轴确定的条件下设计箱体结构并选用各个配合标准件型号。

合理布置减速器结构，以满足工作要求。

除了对尺寸型号的设计外，为了满足经济性的要求，分析计算材料的各项性能指标，选择满足要求的材料并通过零件精度要求确定加工工艺，在符合使用需求的条件下降低制造成本。

所完成的主要工作包括齿轮传动件的设计计算及校核，轴强度校核，绘制装配图及主要零件图，编写课程设计说明书等。

关键字：经济性实用性工艺性目录1 传动系统方案制定与分析 (1)2 传动方案的技术设计与分析 (2)2.1 电动机选择与确定 (2)2.1.1 电动机类型和结构形式选择 (2)2.1.2 电动机容量确定 (2)2.1.3 电动机转速选择 (3)2.2 传动装置总传动比确定及分配 (3)2.2.1 传动装置总传动比确定 (3)2.2.2 各级传动比分配 (4)3 关键零部件的设计与计算 (6)3.1 设计原则制定 (6)3.2齿轮传动设计方案 (8)3.2.1.蜗杆的传动设计方案 (8)3.2.2.齿轮传动设计方案 (3)3.3 蜗轮蜗杆传动设计计算 (8)3.3.1蜗轮蜗杆传动参数设计 (3)3.3.2 蜗轮蜗杆传动弯曲疲劳强度校核 (3)3.3.3 蜗轮蜗杆传动热平衡计算 (3)3.4圆柱齿轮传动设计计算 (13)3.4.1 圆柱齿轮传动参数设计 (13)3.4.2 圆柱齿轮传动强度校核 (16)3.5 轴的初算 (17)3.5.1 蜗杆轴设计 (3)3.5.2 蜗轮轴的设计 (3)3.5.3输出轴设计 (3)3.6 键的选择及键联接的强度计算 (23)3.6.1 键联接方案选择 (23)3.6.2 键联接的强度计算 (24)3.7 滚动轴承选择及轴的支撑方式 (25)4 传动系统结构设计与总成 (27)4.1装配图设计及部件结构选择、执行机械设计标准与规范 (27)4.1.1 轴系结构设计与方案分析 (27)4.1.2 高速轴结构设计与方案分析 (27)4.1.3 中间轴结构设计与方案分析 (27)4.1.4 低速轴结构设计与方案分析 (28)4.2主要零部件的校核与验算 (28)4.2.1 轴系结构强度校核 (28)4.2.2 滚动轴承的寿命计算 (30)5主要附件与配件的选择 (33)5.1联轴器选择 (33)5.2 润滑与密封的选择 (34)5.2.1 润滑方案对比及确定 (34)5.2.2 密封方案对比及确定 (34)5.3 通气器 (35)5.4 油标 (36)5.5 螺栓及吊环螺钉 (37)5.6油塞 (37)5.7其它 (38)6 零部件精度与公差的制定 (39)6.1 精度设计制定原则 (39)6.2 减速器主要结构、配合要求 (39)6.3 减速器主要技术要求 (40)7 设计小结 (40)8 参考文献 (41)1 传动系统方案制定与分析方案一：高速级为链传动，低速级为圆柱齿轮的减速器。

燕山大学金属工艺及机制基础三级项目《金属工艺及机制基础》三级项目报告内容：下压辊轴的加工工艺制定班级： 2013级机械设计制造及其自动化12班小组成员：张中杰董超奇渠飞顾怀超黄波指导教师：邹芹朱玉英提交时间： 2015.6.18I一、课程任务及要求指导思想是力求在提高产品质量、降低生产成本和提高生产效率的前提下，使工艺方案尽量简化，课程任务及要求如下：1.仔细理解题意，明确设计任务2.对零件制造的总体方案进行论证和选定，其中包括：(1)毛坯制造方案的可行性分析及比较，(2)主要表面机械加工方案的分析及选择。

3.毛坯生产工艺方案的分析，其中包括：(1)工艺性综合分析，(2)生产方法的确定，(3)工艺参数的确定及其他工艺问题的分析，(4)工艺图的绘制。

4.机械加工工艺方案的分析，其中包括：(1)零件机械加工工艺的分析，(2)工艺基准的选定，(3)工艺过程的拟定，(4)工艺文件的编制，(5)各个工序机床、加工余量、夹具、刀具的选用，(6)绘制机械加工过程中所需的工艺图5.完成全部工艺编制工作。

6.编写一份完整的工艺制定说明书，并列出参考文献。

二、工艺说明书内容1.第一部分：设计目录2.第二部分：工艺说明书及附件或附图3.第三部分：成员贡献及感想4.第四部分：参考文献三、工艺制定可选择方案(见下图)目录一、毛坯生产工艺方案的分析： (1)1.铸造选择 (1)2.锻造选择 (1)二、主要表面机械加工方案的分析及选择 (1)三、毛坯生产工艺方案 (2)1.铸造工艺设计 (2)2.锻造工艺设计 (5)四、切削工艺设计方案 (11)1.车削加工轴...........................错误！未定义书签。

2.轴上键槽的铣削 (14)3.填写冷加工工艺卡片 (16)Ⅰ铸造后切削加工工艺卡片 (16)Ⅱ锻造后切削加工工艺卡片 (18)Ⅲ下料机械切削加工工艺卡片 (21)五、成员分工及感想........................错误！未定义书签。

工程制图B课程项目实施方案典型零件的表达方案及绘制零件图燕山大学机械工程学院典型零件的表达方案及绘制零件图三级项目实施方案一、课程项目的目标课程项目是培养学生自主学习能力的重要形式。

通过课程项目使学生加深对典型零件的表达方案及图示方法的理解、拓宽识面、具备实际零件表达与绘图的能力，提高学生综合运用本课程理论知识，分析、理解和解决实际问题的能力，并引导学生积极思考、主动学习，锻炼和提高学生之间的交流、沟通和表达能力以及团队合作能力，培养学生的责任感和职业道德。

二、课程项目的内容本课程针对典型零件的结构和综合表达的相关问题进行讨论。

课程项目选题主要包括以下内容：(a) 零件的功用与结构特点分析；(b) 表达方案的选用分析；(c) 结构合理性分析；(d) 尺寸的合理标注；(e) 技术要求的合理确定与标注；(f) 按照国标要求的线型，用正确的表达方法，完成零件图的绘制。

三、讨论思考题（1）该零件由何种材料制成？（2）该零件的哪些表面为机加工表面？（3）该零件结构组成及所起作用？（4）选择主视图的投射方向？（5）零件需要哪些视图表达清楚？（6）哪些尺寸需要标注尺寸精度？（7）应标注哪些技术要求？四、课程项目的实施课程项目安排零件图授课结束后，针对典型零件进行讨论汇报。

课程项目采用分组的方式进行。

每组设组长1人。

以小组为单位，在组长组织下完成零件的分析、绘制草图、标注尺寸、粗糙度、填写技术要求及标题栏，并完成Word文档形式的讨论报告。

各组制作课程项目汇报用PPT（5分钟左右），进行讲演和讨论。

PPT报告及word文档文件中应附有表达方案草图的图片及有关讨论思考题解答。

课程项目汇报时，汇报人必须按规定时间完成讲解，汇报时间不足及超时者，均要酌情减分。

课程项目结束后，收齐PPT、B5纸打印的word文档讨论报告（讨论报告不低于4页）；每位学生提交一份正式零件工程图，不能提交正式零件工程图的课程项目成绩为不及格。

燕山大学三级项目“金属工艺及机制基础”综合实验报告———不同刀具角度及切削用量下表面粗糙度控制学院：机械工程学院班级：组员：指导老师：不同材料在不同刀具角度及切削用量下表面粗糙度控制实验一、实验目的：1、掌握金属材料的切削性能。

2、掌握刀具角度对表面粗糙度的影响。

3、掌握切削用量对表面粗糙度的影响。

4、刀具角度和切削用量对表面粗糙度的综合影响规律。

二、实验设备及仪器：1、普通卧式车床2、普通车刀3、铸铁工件4、表面粗糙度测量仪或光切显微镜三、试验原理金属切削加工的工件表面微观上表现为间距较小(小于1mm)、高低起伏的微小峰谷。

这些峰谷的一些特征参数即为表面粗糙度，其值反映了零件表面加工痕迹的高低不平程度和峰谷间的某些特征。

它和工件的尺寸精度、几何形状精度、相互位置精度以及零件表层的物理力学性能一样，是度量工件加工质量的重要指标。

影响工件表面粗糙度的因素很多，也很复杂，主要有以下几个方面：切削刃构造、切屑形状、加工振动、刀具角度、材料性能、切削用量等，我们实验主要研究刀具角度和切削用量对工件表面粗糙度的影响。

1. 刀具角度：主要考察主偏角对表面粗糙度的影响规律，即主偏角越大，表面粗糙度越大，主偏角越小，表面粗糙度越小。

观察刃倾角对切削流动方向的影响。

2. 切削用量：主要考虑切削速度、进给量和背吃刀量对表面粗糙度的影响规律。

（1）切削速度v对表面粗糙度的影响：加工塑性金属时，v值越高，材料的变形越小，粗糙度值也越小。

v小于5m/min 或大于100m/min，不宜产生积屑瘤，对减小Ra 值有利。

v在20～30m/min 时切削塑性材料最易产生积屑瘸，使Ra 值增加。

常用低速或高速切削以避免积屑瘤的产生，可以降低表面粗糙度。

（2）进给量f对表面粗糙度的影响：在其它条件不变时，根据公式H=f／（ctgKr十ctgKr′）减小进给量f可有效地减小残留面积高度H，故可降低加工表面粗糙度。

（3）背吃刀量a p 对表面粗糙度的影响：比进给量和切削速度影响都小。

机床数控技术项目报告学院：机械工程学院班级：09机设1班2012年7月目录一、零件图 (1)二、工艺分析 (2)（1）、零件的工艺分析 (2)（2）、定位 (2)（3）、基准选择 (2)（4）、工艺方案 (2)三、加工工序卡片 (2)四、刀具卡片 (3)五、.编写的NC程序 (4)六、走刀路线图卡片 (13)一、零件图：1二、工艺分析（1）、零件的工艺分析：该零件有一个中心通孔，四个均布的沉孔，一个椭圆凸台，还有一个组合曲面轮廓，根据该工件的结构，选用铸件毛坯。

（2）、定位 ：根据该工件的特点，采用完全定位，先以下表面定位打中心孔，然后以下表面及中间孔定位铣中间轮廓，最后加工四个小通孔。

（3）、基准选择：先以下表面为基准铣好上表面，然后以上表面为基准铣打中心孔，最后以中心孔为基准加工其他轮廓。

（4）、工艺方案：钻中心孔，铣凸台，铣中间曲线轮廓，加工沉孔。

三、加工工序卡片单位 数控加工工序卡片产品名称 零件名称 材料 零件图号 mm 000 001铸铁01 工步号 工步内容 刀具名称 刀具号 半径补偿 切削速度(r/min)进给速度(mm/min) 切削深度 mm 1 铣端面 端面铣刀 T05 30 270 300 5 2 铣椭圆 端面铣刀 T02 10 400 100 5 3铣外轮廓端面铣刀T01540010054 铣凹槽端面铣刀T01 5 400 100 65 钻中心孔钻头T03 270 306 钻小孔钻头T04 270 15四、刀具卡片（厂名）零件名称001零件号01数控加工刀具卡片程序号002编制工序号编号刀具名称刀柄型号刀具尺寸（mm）直径长度105端面铣刀40b7-856090 202端面铣刀40b7-822090 303钻头40b7-832490 401端面铣刀40b7-811090 501端面铣刀40b7-811090 604钻头40b7-841290 702端面铣刀40b7-822090五、.编写的NC程序O6543(2222，2012.6.320.19：26：14.579) N10G90G54G00Z60.000N12S3000M03N14X-60.000Y-60.000Z60.000N16Z50.000N18Z45.000N20G01Z40.000F15N22X-90.000Z34.000F15N24X-100.000F1000N26X100.000N28Y-50.000N30X-100.000N32Y0.000N34X100.000N36Y50.000N38X-100.000N40Y100.000N42X100.000N44Y-100.000N46X-100.000N48Y100.000N50X100.000N52Y-100.000N54X-100.000N56Z50.000F20N58G00Z39.000N60G01Z34.000F15N62X-90.000Z30.000F15N64X-100.000F1000N66X100.000N68Y-50.000N70X-100.000N72Y0.000 N74X100.000N76Y50.000N78X-100.000N80Y100.000N82X100.000N84Y-100.000N86X-100.000N88Y100.000N90X100.000N92Y-100.000N94X-100.000N96Z50.000F20N98G00Z60.000N100M06T02N102S1000M03N104X78.787Y-74.775N106Z50.000N108Z35.365N110G01Z30.365F10N112X78.325Y-75.540Z29.918F10 N114X77.797Y-76.261Z29.471N116X77.207Y-76.933Z29.024N118X76.559Y-77.549Z28.577N120X75.859Y-78.104Z28.130N122X75.111Y-78.595Z27.683N124X74.324Y-79.017Z27.236N126X73.501Y-79.367Z26.788N128X72.651Y-79.642Z26.341N130X71.779Y-79.841Z25.894N132X70.893Y-79.960Z25.447N134X70.000Y-80.000Z25.000N136X-70.000F30N138G02X-80.000Y-70.000I0.000J10.000N140G01Y70.000N142G02X-70.000Y80.000I10.000J 0.000N144G01X70.000N146G02X80.000Y70.000I0.000J-1 0.000N148G01Y-70.000N150G02X70.000Y-80.000I-10.000J 0.000N152G01Y-75.000N154X-70.000N156G02X-75.000Y-70.000I0.000J5 .000N158G01Y70.000N160G02X-70.000Y75.000I5.000J0. 000N162G01X70.000N164G02X75.000Y70.000I0.000J-5. 000N166G01Y-70.000N168G02X70.000Y-75.000I-5.000J0 .000N170G01Y-70.000N172X-70.000N174Y70.000N176X70.000N178Y-70.000N180X65.000Y-65.000N182X-65.000N184Y65.000N186X65.000N188Y-65.000N190X60.000Y-60.000N192X-60.000N194Y60.000N196X60.000 N198Y-60.000N200X55.000Y-55.000N202X-55.000N204Y55.000N206X55.000N208Y-55.000N210X50.000Y-50.000N212X-50.000N214Y50.000N216X50.000N218Y-50.000N220X45.000Y-45.000N222X-45.000N224Y-10.653N226X-44.889Y-10.883N228G03X-44.728Y-11.201I9.003J4 .352N230G01X-44.450Y-11.727N232G03X-44.283Y-12.032I8.843J4 .669N966G01X22.831Y28.647N968G03X22.497Y28.767I-3.552J-9.348N970G01X20.896Y29.311N972G03X20.569Y29.416I-3.218J-9.468N974G01X18.925Y29.913N976G03X18.604Y30.004I-2.891J-9.573N978G01X16.921Y30.451N980G03X16.605Y30.530I-2.570J-9.664N982G01X14.888Y30.927N984G03X14.577Y30.994I-2.255J-9.742N986G01X12.829Y31.340N988G03X12.523Y31.396I-1.944J-9.809N990G01X10.750Y31.691N992G03X10.447Y31.736I-1.638J-9.865N994G01X8.651Y31.978N996G03X8.351Y32.014I-1.335J-9. 910N998G01X6.537Y32.203N1000G03X6.240Y32.229I-1.035J-9.946N1002G01X4.414Y32.364N1004G03X4.118Y32.382I-0.738J-9.973N1006G01X2.283Y32.463N1008G03X1.988Y32.472I-0.442J-9.990N1010G01X0.147Y32.499N1012G03X-0.147Y32.499I-0.147J-9.999N1014G01X-1.988Y32.472N1016G03X-2.283Y32.463I0.147J-9.999N1018G01X-4.118Y32.382N1020G03X-4.414Y32.364I0.442J-9.990N1022G01X-6.240Y32.229N1024G03X-6.537Y32.203I0.738J-9.973N1026G01X-8.351Y32.014N1028G03X-8.651Y31.978I1.035J-9.946N1030G01X-10.447Y31.736N1032G03X-10.750Y31.691I1.335J -9.910N1034G01X-12.523Y31.396N1036G03X-12.829Y31.340I1.638J -9.865 N1038G01X-14.577Y30.994N1040G03X-14.888Y30.927I1.944J -9.809N1042G01X-16.605Y30.530N1044G03X-16.921Y30.451I2.255J -9.742N1046G01X-18.604Y30.004N1048G03X-18.925Y29.913I2.570J -9.664N1050G01X-20.569Y29.416N1052G03X-20.896Y29.311I2.891J -9.573N1054G01X-22.497Y28.767N1056G03X-22.831Y28.647I3.218J -9.468N1058G01X-24.386Y28.056N1060G03X-24.727Y27.919I3.552J -9.348N1062G01X-26.232Y27.283N1064G03X-26.580Y27.128I3.893J -9.211N1066G01X-28.031Y26.449N1068G03X-28.386Y26.274I4.241J -9.056N1070G01X-29.780Y25.552N1072G03X-30.144Y25.355I4.597J -8.881N1074G01X-31.477Y24.593N1076G03X-31.848Y24.370I4.960J -8.683N1078G01X-33.117Y23.570N1080G03X-33.496Y23.319I5.332J -8.460N1082G01X-34.698Y22.483N1084G03X-35.083Y22.202I5.710J -8.209N1086G01X-36.215Y21.331N1088G03X-36.605Y21.015I6.095J -7.928N1090G01X-37.665Y20.112N1092G03X-38.058Y19.759I6.485J -7.612N1094G01X-39.043Y18.826N1096G03X-39.436Y18.432I6.878J -7.259N1098G01X-40.343Y17.472N1100G03X-40.733Y17.034I7.271J -6.865N1102G01X-41.561Y16.047N1104G03X-41.943Y15.562I7.661J -6.427N1106G01X-42.689Y14.552N1108G03X-42.967Y14.156I8.043J -5.942N1110G01X-43.309Y13.643N1112G03X-43.488Y13.364I8.321J-5.546N1114G01X-43.809Y12.846N1116G03X-43.983Y12.554I8.501J-5.266N1118G01X-44.283Y12.032N1120G03X-44.450Y11.727I8.675J-4.974N1122G01X-44.728Y11.201N1124G03X-44.889Y10.883I8.843J -4.669N1126G01X-45.000Y10.653N1128Y45.000N1130X45.000N1132Y10.653N1134X40.000Y24.692N1136X39.848Y24.822N1138G03X39.263Y25.295I-9.728J -11.418 N1140G01X38.130Y26.166N1142G03X37.553Y26.588I-9.143J -11.892N1144G01X36.351Y27.424N1146G03X35.783Y27.800I-8.565J -12.314N1148G01X34.514Y28.600N1150G03X33.957Y28.935I-7.997J -12.690N1152G01X32.624Y29.696N1154G03X32.078Y29.993I-7.440J -13.025N1156G01X30.685Y30.714N1158G03X30.151Y30.977I-6.895J -13.321N1160G01X28.700Y31.656N1162G03X28.178Y31.889I-6.361J -13.584N1164G01X26.673Y32.525N1166G03X26.162Y32.730I-5.839J -13.817N1168G01X24.607Y33.321N1170G03X24.106Y33.501I-5.328J -14.022N1172G01X22.505Y34.045N1174G03X22.014Y34.203I-4.827J -14.202N1176G01X20.370Y34.699N1178G03X19.889Y34.836I-4.337J -14.359N1180G01X18.206Y35.283N1182G03X17.733Y35.401I-3.855J -14.496N1184G01X16.015Y35.799N1186G03X15.549Y35.899I-3.382J -14.614N1188G01X13.802Y36.245N1190G03X13.342Y36.329I-2.916J -14.714N1192G01X11.569Y36.623N1194G03X11.115Y36.691I-2.457J-14.797N1196G01X9.319Y36.933N1198G03X8.869Y36.987I-2.003J-14.866N1200G01X7.055Y37.176N1202G03X6.609Y37.216I-1.553J-14.919N1204G01X4.783Y37.351N1206G03X4.339Y37.377I-1.107J-14.959N1208G01X2.504Y37.458N1210G03X2.062Y37.471I-0.663J-14.985N1212G01X0.221Y37.498N1214G03X-0.221Y37.498I-0.221J-14.998N1216G01X-2.062Y37.471N1218G03X-2.504Y37.458I0.221J-14.998N1220G01X-4.339Y37.377N1222G03X-4.783Y37.351I0.663J-14.985N1224G01X-6.609Y37.216N1226G03X-7.055Y37.176I1.107J-14.959N1228G01X-8.869Y36.987N1230G03X-9.319Y36.933I1.553J-14.919N1232G01X-11.115Y36.691N1234G03X-11.569Y36.623I2.003J -14.866N1236G01X-13.342Y36.329N1238G03X-13.802Y36.245I2.457J -14.797N1240G01X-15.549Y35.899N1242G03X-16.015Y35.799I2.916J -14.714N1244G01X-17.733Y35.401N1246G03X-18.206Y35.283I3.382J -14.614N1248G01X-19.889Y34.836N1250G03X-20.370Y34.699I3.855J -14.496N1252G01X-22.014Y34.203N1254G03X-22.505Y34.045I4.337J -14.359N1256G01X-24.106Y33.501N1258G03X-24.607Y33.321I4.827J -14.202N1260G01X-26.162Y32.730N1262G03X-26.673Y32.525I5.328J -14.022N1264G01X-28.178Y31.889N1266G03X-28.700Y31.656I5.839J -13.817N1268G01X-30.151Y30.977N1270G03X-30.685Y30.714I6.361J -13.584N1272G01X-32.078Y29.993N1274G03X-32.624Y29.696I6.895J -13.321N1276G01X-33.957Y28.935N1278G03X-34.514Y28.600I7.440J -13.025N1280G01X-35.783Y27.800N1282G03X-36.351Y27.424I7.997J -12.690N1284G01X-37.553Y26.588N1286G03X-38.130Y26.166I8.565J-12.314N1288G01X-39.263Y25.295N1290G03X-39.848Y24.822I9.143J -11.892N1292G01X-40.000Y24.692N1294Y40.000N1296X40.000N1298Y24.692N1300X34.376Y34.433N1302X33.282Y35.000N1304X35.000N1306Y34.097N1308G03X34.376Y34.433I-9.817J -17.425N1310G01X-33.282Y35.000N1312X-34.376Y34.433N1314G03X-35.000Y34.097I9.193J -17.762N1316G01Y35.000N1318X-33.282N1320X-26.318Y27.246N1322G03X-26.580Y27.128I3.979J -9.174N1324G01X-28.031Y26.449N1326G03X-28.386Y26.274I4.241J -9.056N1328G01X-29.780Y25.552N1330G03X-30.144Y25.355I4.597J -8.881N1332G01X-31.477Y24.593N1334G03X-31.848Y24.370I4.960J -8.683N1336G01X-33.117Y23.570N1338G03X-33.496Y23.319I5.332J -8.460N1340G01X-34.698Y22.483N1342G03X-35.083Y22.202I5.710J -8.209 N1344G01X-36.215Y21.331N1346G03X-36.605Y21.015I6.095J -7.928N1348G01X-37.665Y20.112N1350G03X-38.058Y19.759I6.485J -7.612N1352G01X-39.043Y18.826N1354G03X-39.436Y18.432I6.878J -7.259N1356G01X-40.343Y17.472N1358G03X-40.733Y17.034I7.271J -6.865N1360G01X-41.561Y16.047N1362G03X-41.943Y15.562I7.661J -6.427N1364G01X-42.689Y14.552N1366G03X-42.967Y14.156I8.043J -5.942N1368G01X-43.309Y13.643N1370G03X-43.488Y13.364I8.321J -5.546N1372G01X-43.809Y12.846N1374G03X-43.983Y12.554I8.501J -5.266N1376G01X-44.283Y12.032N1378G03X-44.450Y11.727I8.675J -4.974N1380G01X-44.728Y11.201N1382G03X-44.889Y10.883I8.843J -4.669N1384G01X-45.145Y10.353N1386G03X-45.297Y10.023I9.003J -4.352N1388G01X-45.532Y9.489N1390G03X-45.674Y9.147I9.156J-4.022N1392G01X-45.887Y8.610N1394G03X-46.019Y8.257I9.298J-3.680N1396G01X-46.210Y7.717N1398G03X-46.330Y7.353I9.430J-3.327N1400G01X-46.499Y6.810N1402G03X-46.607Y6.437I9.551J-2.964N1404G01X-46.753Y5.892N1406G03X-46.847Y5.509I9.659J-2.590N1408G01X-46.971Y4.962N1410G03X-47.051Y4.572I9.753J-2.208N1412G01X-47.153Y4.023N1414G03X-47.218Y3.626I9.833J-1.818N1416G01X-47.297Y3.076N1418G03X-47.346Y2.674I9.899J-1.421N1420G01X-47.403Y2.123N1422G03X-47.436Y1.717I9.948J-1.019N1424G01X-47.470Y1.165N1426G03X-47.487Y0.757I9.981J-0.613N1428G01X-47.498Y0.205N1430G03X-47.498Y-0.205I9.998J-0.205N1432G01X-47.487Y-0.757N1434G03X-47.470Y-1.165I9.998J0 .205N1436G01X-47.436Y-1.717N1438G03X-47.403Y-2.123I9.981J0 .613N1440G01X-47.346Y-2.674N1442G03X-47.297Y-3.076I9.948J1.019N1444G01X-47.218Y-3.626N1446G03X-47.153Y-4.023I9.899J1 .421N1448G01X-47.051Y-4.572N1450G03X-46.971Y-4.962I9.833J1 .818N1452G01X-46.847Y-5.509N1454G03X-46.753Y-5.892I9.753J2 .208N1456G01X-46.607Y-6.437N1458G03X-46.499Y-6.810I9.659J2 .590N1460G01X-46.330Y-7.353N1462G03X-46.210Y-7.717I9.551J2 .964N1464G01X-46.019Y-8.257N1466G03X-45.887Y-8.610I9.430J3 .327N1468G01X-45.674Y-9.147N1470G03X-45.532Y-9.489I9.298J3 .680N1472G01X-45.297Y-10.023N1474G03X-45.145Y-10.353I9.156J 4.022N1476G01X-44.889Y-10.883N1478G03X-44.728Y-11.201I9.003J 4.352N1480G01X-44.450Y-11.727N1482G03X-44.283Y-12.032I8.843J 4.669N1484G01X-43.983Y-12.554N1486G03X-43.809Y-12.846I8.675J 4.974N1488G01X-43.488Y-13.364N1490G03X-43.309Y-13.643I8.501J5.266N1492G01X-42.967Y-14.156N1494G03X-42.689Y-14.552I8.321J 5.546N1496G01X-41.943Y-15.562N1498G03X-41.561Y-16.047I8.043J 5.942N1500G01X-40.733Y-17.034N1502G03X-40.343Y-17.472I7.661J 6.427N1504G01X-39.436Y-18.432N1506G03X-39.043Y-18.826I7.271J 6.865N1508G01X-38.058Y-19.759N1510G03X-37.665Y-20.112I6.878J 7.259N1512G01X-36.605Y-21.015N1514G03X-36.215Y-21.331I6.485J 7.612N1516G01X-35.083Y-22.202N1518G03X-34.698Y-22.483I6.095J 7.928N1520G01X-33.496Y-23.319N1522G03X-33.117Y-23.570I5.710J 8.209N1524G01X-31.848Y-24.370N1526G03X-31.477Y-24.593I5.332J 8.460N1528G01X-30.144Y-25.355N1530G03X-29.780Y-25.552I4.960J 8.683N1532G01X-28.386Y-26.274N1534G03X-28.031Y-26.449I4.597J 8.881N1536G01X-26.580Y-27.128N1636G01X23.613Y-28.350N1638X70.000Y-80.000N1640X-70.000 N1642G02X-80.000Y-70.000I0.000J 10.000N1644G01Y70.000N1646G02X-70.000Y80.000I10.000 J0.000N1648G01X70.000N1650G02X80.000Y70.000I0.000J-10.000N1652G01Y-70.000N1654G02X70.000Y-80.000I-10.00 0J0.000N1656G01X47.498Y0.205N1658X47.487Y0.757N1660G03X47.470Y1.165I-9.998J-0.205N1662G01X47.436Y1.717N1664G03X47.403Y2.123I-9.981J-0.613N1666G01X47.346Y2.674N1668G03X47.297Y3.076I-9.948J-1.019N1670G01X47.218Y3.626N1672G03X47.153Y4.023I-9.899J-1.421N1674G01X47.051Y4.572N1676G03X46.971Y4.962I-9.833J-1.818N1678G01X46.847Y5.509N1680G03X46.753Y5.892I-9.753J-2.208N1682G01X46.607Y6.437N1684G03X46.499Y6.810I-9.659J-2.590N1686G01X46.330Y7.353N1688G03X46.210Y7.717I-9.551J-2.964N1690G01X46.019Y8.257N1692G03X45.887Y8.610I-9.430J-3.327N1694G01X45.674Y9.147N1696G03X45.532Y9.489I-9.298J-3.680N1698G01X45.297Y10.023N1700G03X45.145Y10.353I-9.156J -4.022N1702G01X44.889Y10.883N1704G03X44.728Y11.201I-9.003J -4.352N1706G01X44.450Y11.727N1708G03X44.283Y12.032I-8.843J -4.669N1710G01X43.983Y12.554N1712G03X43.809Y12.846I-8.675J -4.974N1714G01X43.488Y13.364N1716G03X43.309Y13.643I-8.501J -5.266N1718G01X42.967Y14.156N1720G03X42.689Y14.552I-8.321J -5.546N1722G01X41.943Y15.562N1724G03X41.561Y16.047I-8.043J -5.942N1726G01X40.733Y17.034N1728G03X40.343Y17.472I-7.661J -6.427N1730G01X39.436Y18.432N1732G03X39.043Y18.826I-7.271J -6.865N1734G01X38.058Y19.759N1736G03X37.665Y20.112I-6.878J N1836G03X-10.750Y31.691I1.335J -9.910N1838G01X-12.523Y31.396 N1840G03X-12.829Y31.340I1.638J -9.865N1842G01X-14.577Y30.994N1844G03X-14.888Y30.927I1.944J -9.809N1846G01X-16.605Y30.530N1848G03X-16.921Y30.451I2.255J -9.742N1850G01X-18.604Y30.004N1852G03X-18.925Y29.913I2.570J -9.664N1854G01X-20.569Y29.416N1856G03X-20.896Y29.311I2.891J -9.573N1858G01X-22.497Y28.767N1860G03X-22.831Y28.647I3.218J -9.468N1862G01X-24.386Y28.056N1864G03X-24.727Y27.919I3.552J -9.348N1866G01X-26.232Y27.283N1868G03X-26.580Y27.128I3.893J -9.211N1870G01X-28.031Y26.449N1872G03X-28.386Y26.274I4.241J -9.056N1874G01X-29.780Y25.552N1876G03X-30.144Y25.355I4.597J -8.881N1878G01X-31.477Y24.593N1880G03X-31.848Y24.370I4.960J -8.683N1882G01X-33.117Y23.570N1884G03X-33.496Y23.319I5.332J -8.460N4890X30.647Y-30.200Z18.478N4892X30.992Y-29.999Z18.298N4894X31.370Y-29.871Z18.118N4896X31.765Y-29.821Z17.938NN5372G01X-60.000N5374X-70.000N5376Y-60.000N5378G03X-60.000Y-70.000I10.00 0J0.000N5380G02X-70.000Y-60.000I0.000J 10.000N5382G01Y60.000N5384Y70.000N5386X-60.000N5388G03X-70.000Y60.000I0.000J -10.000N5390G01Y-60.000N5392G03X-60.000Y-70.000I10.00 0J0.000N5394G01X60.000N5396X70.000Y-80.000N5398X-70.000N5400G02X-80.000Y-70.000I0.000J 10.000N5402G01Y70.000N5404G02X-70.000Y80.000I10.000J0.000N5406G01X70.000N5408G02X80.000Y70.000I0.000J-10.000N5410G01Y-70.000N5412G02X70.000Y-80.000I-10.00 0J0.000N5414G01X-60.000Y-70.000N5416X60.000N5418G03X70.000Y-60.000I0.000J 10.000N5420G01Y60.000N5422G03X60.000Y70.000I-10.000 J0.000N5424G01X-60.000N5426G03X-70.000Y60.000I0.000J -10.000N5428G01Y-60.000N5430G03X-60.000Y-70.000I10.00 0J0.000N5432G01Z50.000F20N5434G00Z60.000N5436M05N5438M30六、走刀路线图卡片加工过程中，除钻孔外其它工序都用的工件底面坐标系，即以下表面中心孔圆心为坐标原点1、加工椭圆轨迹2、加工中心孔3、加工复合曲面4、加工沉孔5、总走刀路线6、最终完成图。

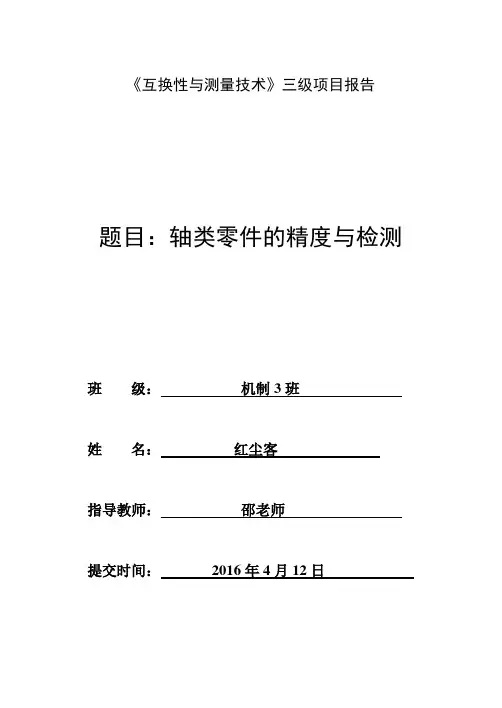

《互换性与测量技术》三级项目报告题目：轴类零件的精度与检测班级：机制3班*名：***指导教师：***提交时间：2016年4月12日摘要本报告主要研究轴类零件的尺寸精度设计方法和原则，以及检测的要素的确定，并通过研究和计算完成实际轴的设计和标注工作。

首先介绍了轴类零件的结构特征，轴类零件的加工方法，以及各加工方法所能达到的精度等基本内容，接着就尺寸公差的选用、几何公差的选用、基准制和表面粗糙度的选用做了简要的说明。

结尾总结了我的工作，并完成了零件图的尺寸标注。

目录0前言 (1)1轴类零件的结构特点及加工方法 (1)1.1结构特点 (1)1.2加工方法 (1)2轴类零件的误差种类 (1)3轴类零件的尺寸公差选用 (1)3.1基准制的选用 (1)3.1.1 基孔制的选用 (1)3.1.2 下述情况下必须选用基轴制 (1)3.1.3 非基准制的选用 (2)3.2精度等级的选用 (2)3.2.1 选择依据 (2)3.2.2选择公差等级的原则 (2)3.2.3选择公差等级的方法 (2)3.3配合种类和配合的选用 (3)3.3.1配合种类和特征 (3)3.3.2配合的选用 (4)4.轴类零件的几何公差选用 (4)4.1 公差项目的选用 (4)4.2 公差等级的选用 (5)4.2.1 选择原则 (5)4.2.2 选用方法 (5)4.3基准的确定 (6)4.3.1基准的选用原则 (6)5.轴类零件的表面粗糙度选择 (6)5.1评定参数 (6)5.2评定值 (7)5.2.1 一般选择原则 (7)5.2.2 选用方法 (7)结论 (8)参考文献 (9)前言轴是机器的常见零件，轴的精度直接影响机器的运转精度和使用寿命。

轴主要是用来支撑其他零件，传递转矩和运动；是确保产品互换性、质量、性能的重要零部件。

轴的设计主要包括尺寸、公差等级与配合、形位公差等级项目及等级，表面粗糙度参数值等。

本报告介绍了轴类零件的设计要求和设计方法，并做了实际设计例子，末尾附上设计的零件图。

三级工程研究报告燕山大学机械工程学院前言通过对装配图的绘制及运用CAXA完成电脑绘制并完成ppt及word 学会工程图样的阅读方法，培养形象思维、空间思维能力及开拓、创新能力；完成研究报告以图片及文字形式给人清晰的脉络构造，使完成装配图的过程形象化的展现在同学面前。

预期初步完成大概内容，结合其他内容后期完善工作。

为了圆满完成任我我们小组进展了分工合作从而提高效率到达预期的要求。

工程分工：摘要本次三级工程是基于零件图整体传授之后为了更好地运用所学到的知识，通过这次工程对整体零件图的绘制有一个综合性的深入学习而进展的一次讨论研究。

通过该工程的实施使同学们进一步锻炼对实体零件的测绘能力、测绘中等复杂程度零件、装配体的能力和相关标准及手册的查阅能力,并加深同学们对装配工艺根底知识的理解,引导同学们积极思考、主动学习,锻炼和提高同学们的交流、沟通和表达能力以及团体合作能力,培养同学们的责任感和职业道德,为后续课程的二级、一级工程的实施奠定根底。

本次三级工程综合包括了几项在零件图绘制中的必不可少的任务，其中包括：测绘、绘制草图、表达方案的选用、画出零件图和装配图、画出CAXA电子幅员。

锻炼了小组成员之间的合作意识，加深对零件图的深入了解，从而使小组成员对装配图有一个更加深入的了解。

关键字：分析绘制装配 CAXA正文一、零件构造及功能分析1.箱体：〔1〕四棱柱体底座底部切除一十字形凹槽，以减少加工外表〔2〕底座四角处以一矩形四顶点为圆心，分布四个带有光孔的凸台〔3〕底座上有一四棱柱体〔中空〕作为上方构造的支撑〔4〕中部四棱柱体左右两侧各有一肋板，作为支撑加强〔5〕最上方有一空心圆柱，空心中段有一大直径切除〔形成阶梯状空心〕功能：箱体按功能可分为传动箱体、泵体和阀体、支架箱体，本工程主要研究传动箱体。

传动箱体是传动器的重要组成部件，它是传动零件的基座，主要功能是包容和支撑各传动件及其支撑零件。

2．轴：轴，左右对称，其两端与键连接轴是机器中的重要零件之一，用来支持旋转的机械零件。

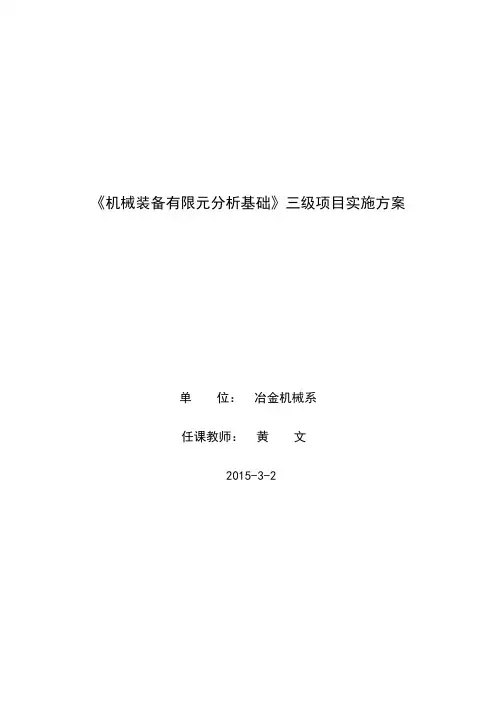

《机械装备有限元分析基础》三级项目实施方案单位：冶金机械系任课教师：黄文2015-3-2一、设立三级项目的目的、基本思路与意义依据认识论的基本原理，为了贯彻CDIO的教学理念，使学生加深对现代设计理论的理解、培养学生应用现代设计理论和方法解决实际问题的能力，设立该课程项目。

项目采用完全开放形式，学生自由组合，结成3-4人的团队，每个团队按照项目要求，自己提出需要解决的问题并以所学的理论和方法解决问题，写出格式完整的项目报告和PPT讲演稿，进行公开答辩。

设立这样的开放性教学项目对于引导学生积极思考、主动学习、学会自学，提高学生综合运用所学知识，提出、分析和解决实际问题的综合能力有重要意义。

二、教学目标与要求（1）使学生掌握有限元法的基本原理，掌握有限元分析软件的使用，能够对机械设计中一般难度的结构强度问题、结构动力问题、传热及热应力问题进行建模并能够利用商用有限元软件进行求解。

（2）通过基于团队的项目教学过程使学生在沟通能力、团队合作能力等方面得到锻炼和提高；（3）得到查阅文献、阅读相关技术资料和调查研究能力的训炼；（4）通过研究报告的撰写使学生在科技文献写作方面获得训练；（5）通过PPT讲演稿的撰写和实际答辩过程，使学生在PPT文稿撰写和演讲技术方面获得训练。

三、具体实施方案项目的实施要尽量调动学生的积极性，在教师的指导下，由学生组织实施，发挥学生的能动性，培养其能力。

1.项目的组织开展在开课的第一周的绪论课之后，向学生布置任务，由学生自由结成小组，以小组为单位，每个小组在课外寻找问题。

题目是否适当，应向指导教师咨询，需由指导教师确认。

题目确定后，解决问题并总结、整理、撰写报告和PPT文稿。

每个小组都需演示汇报，主汇报人由抽签决定，陈述时间10分钟，讨论5分钟，最后每个小组上交一份项目报告（WORD文档、PPT和项目程序，纸质和电子版）。

2.答辩会的组织（1）模拟学术会议形式，会前确定答辩程序，设立学生答辩会主持人数人，轮流当值，调动学生积极性，既培养了学生能力，又解决了教师人手不足问题。
