机械制图项目教程习题集答案

第一章制图的基本知识和技能班级姓名学号日期1-2图线、比例、斜度、锥度(1)在空白尺寸线上按1:1度量后填注尺寸，并画出箭头。

(2)参照所示图形，按1:2在指定位置画出图形，并标注尺寸27 6?1.L3■------------ ________1附(2)尺寸注法改错，将正确的标注在右边的图中(3)作圆的内接正五边形(4)作圆的内接正七边形第一章制图的基本知识和技能班级姓名学号日期1-3尺寸标注、几何作图(二)(4)参照左上角图形所示尺寸，补充完整图形，并标注尺寸(5)参照右上角图形所示尺寸，按1:1在指定位置画出图形第三章正投影法的基本原理(6 )用四心近似法画椭圆(已知椭圆的长轴为60mm，短轴为40mm )。

班级姓名学号日3-1点的投影（一）（1）根据立体图，在二面投影中作出A、B两点的二面投影（3）作出A、B两点的侧面投影，结合立体图说明点A在点B的（左）方、（下）方、（后）方。

第三章正投影法的基本原理班级姓名学号日期3-1点的投影(二)(4)已知A、B、C三点的两面投影，求它们的第三面投影。

(5)已知点 A (10 , 20 , 15 )、B (0 , 20 ,C (30 , 0, 20)，作点A、B、C的三面投影。

0)、(6)已知点A距H面的距离为15mm，距V面的距离为20mm，距W 面的距离为10mm，求作A点的三面投Ia.-----<------------------------------ 0X \0 YyM L-----<Y H（9）求作下列各点的第三投影。

并说明A 在B 的正（下）方（10） mm , C 在 D 的正（右）方（15） mm , E 在F 的正（前）方（12 ） mm ,d 1b （Q ）ib （o）\（7）已知A 在B 的上方10mm 、左方15mm 、前方8mm 处，试完成A 、B 两点的投影。

（8）已知B 在A 的正上方10mm 处、C 在B 正右方 15mm 、处，试完成A 、B 、C 三点的投影。

机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

11-6 标注半径尺寸。

1-5 标注直径尺寸。

1-4 补全尺寸数值和箭头（数值从图中量取，取1-7 补画箭头并填写线性尺寸和角度尺寸数字（量取整数）。

1-8 根据尺寸注法的规定，标注各图形的尺寸(量取整数）。

2模块二投影基础2-1根据立体轴测图及其在三投影面体系中所处的位置，画出它的三视图并回答问题。

123452-6 已知A(25，10，20) 、B(10，20，10)两点坐标,求2-7已知点的二面投影，求其第三面投影。

作两点的三面投影,并判断两点的相对位置。

62-8 填空2-9 根据A、B两点的直观图作出其三面投影图（尺寸从图中量取）。

2-10已知点A、B的一面投影，又知点A距H面15mm，点B 在V面上，试分别求作A、B另两面投影。

2-11已知点B在点A的正左方15mm;点C是点A对V面的重影点（c'不可见），且距点A为10mm。

补全点A的侧面投影，求做其他各点的三面投影，并判别可见性。

72-12 已知A、B两点的两面投影,求做第三面投影并判断A、B两点的相互位置。

2-14 在三视图中标出A、B、C三点的三面投影。

2-13 判断A、B二点的相互位置。

2-15 已知三棱锥底面的三面投影和顶点S的坐标为（20，13，20），完成三棱锥的三面投影图。

892-17 已知线段两端点A(25,10,5)、B(5,20,25)，画出其三面投影，并求4B实长及其对H的倾角α及V面夹角2-18 已知线段AB的投影ab及a '和对V面的倾角β=30°，画出其三面投影图。

2-20 在线段AB上取一点K，使AK=15mm，求K的两面投影。

2-19已知线段AB的V面投影α 'b‘及a，又知B在A的后方，AB实长为26，画出其水平投影图。

10111213142-28 在立体图中标出端点A 、B 、C 、D 的位置（立体图中用大写字母标出），并填写线段AB 、CD 的名称，及其对各投影面的相对位置。

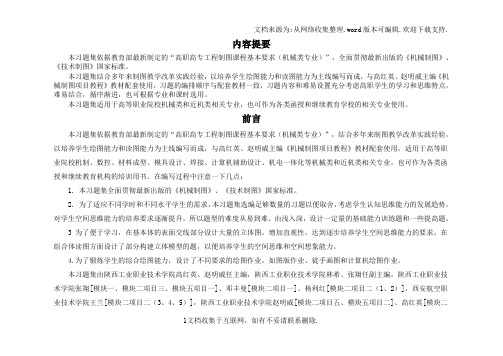

内容提要本习题集依据教育部最新制定的“高职高专工程制图课程基本要求（机械类专业）”，全面贯彻最新出版的《机械制图》、《技术制图》国家标准。

本习题集结合多年来制图教学改革实践经验，以培养学生绘图能力和读图能力为主线编写而成，与高红英、赵明威主编《机械制图项目教程》教材配套使用，习题的编排顺序与配套教材一致，习题内容和难易设置充分考虑高职学生的学习和思维特点，难易结合，循序渐进，也可根据专业和课时选用。

本习题集适用于高等职业院校机械类和近机类相关专业，也可作为各类函授和继续教育学校的相关专业使用。

前言本习题集依据教育部最新制定的“高职高专工程制图课程基本要求（机械类专业）”，结合多年来制图教学改革实践经验，以培养学生绘图能力和读图能力为主线编写而成，与高红英、赵明威主编《机械制图项目教程》教材配套使用，适用于高等职业院校机制、数控、材料成型、模具设计、焊接、计算机辅助设计、机电一体化等机械类和近机类相关专业，也可作为各类函授和继续教育机构的培训用书。

在编写过程中注意一下几点：1. 本习题集全面贯彻最新出版的《机械制图》、《技术制图》国家标准。

2. 为了适应不同学时和不同水平学生的需求，本习题集选编足够数量的习题以便取舍，考虑学生认知思维能力的发展趋势，对学生空间思维能力的培养要求逐渐提升，所以题型的难度从易到难、由浅入深，设计一定量的基础能力训练题和一些提高题。

3 为了便于学习，在基本体的表面交线部分设计大量的立体图，增加直观性，达到逐步培养学生空间思维能力的要求，在组合体读图方面设计了部分构建立体模型的题，以便培养学生的空间思维和空间想象能力。

4.为了锻炼学生的综合绘图能力，设计了不同要求的绘图作业，如图版作业、徒手画图和计算机绘图作业。

本习题集由陕西工业职业技术学院高红英、赵明威任主编，陕西工业职业技术学院林希、张翔任副主编，陕西工业职业技术学院张翔[模块一、模块二项目三、模块五项目一]、邓丰曼[模块二项目一]、杨利红[模块二项目二（1、2）]，西安航空职业技术学院王兰[模块二项目二（3、4、5）]，陕西工业职业技术学院赵明威[模块二项目五、模块五项目二]、高红英[模块二1文档收集于互联网，如有不妥请联系删除.项目四、模块三项目一、模块四]，林希[模块三项目二、三、四、五]，黑龙江职业学院李一栋[模块五项目三]。

机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
