仪表隐患排查表

电气系统隐患排查表1. 背景电气系统是现代工业生产中必不可少的一部分，但由于电气系统存在一定的危险性，因此在日常维护中必须严格按照相关要求进行管理，保证电气安全，避免各类安全事故的发生。

而为了更好地管理电气系统，本文档将对电气系统的隐患进行排查，以便及时地发现和解决问题。

2. 适用范围本排查表适用于电气系统的排查和维护。

3. 排查项以下为电气系统常见的隐患排查项，其中标“√”表示存在隐患，“×”表示不存在隐患。

序号排查项是否存在隐患备注1 电缆绝缘√2 电缆接头√3 电缆挂吊√4 继电器联系芯片√5 配电盘√6 金属管或管路√7 紧急停止按钮√8 变频器√9 电动机接线盒√10 电源线√11 接地电阻√12 电气仪表√13 避雷器√4. 隐患排查方法4.1 电缆绝缘•判断接地异常：对电气系统各电缆、设备等进行接地电阻检测，确定接地电阻与标准电阻相比是否过大，以及发现有没有负载电流引起接地电阻直线下降或出现频闪的现象。

•观察表面：对电缆表面进行目测检查，观察电缆外皮是否损伤，是否有烧焦、硬化等现象。

•检测绝缘电阻：使用万用表或其他工具进行绝缘电阻检测，检测电缆绝缘是否完好，电缆设备端子对机壳是否存在绝缘损坏、漏记等情况。

4.2 电缆接头•观察接头外观：检查连接件是否松动、变形、烧损等情况。

•检测绝缘质量：使用万用表或其他工具进行绝缘电阻检测，检测连接件绝缘是否良好。

•检查接头连接：检查连接件与电气设备间是否存在间隙、插针、弯曲、平面度、松动、误插、杂物等问题。

4.3 电缆挂吊•观察电缆挂吊点位：检查电缆是否固定可靠，挂吊点位是否存在脱落、松动、缠绕等现象。

•检测电缆可靠性：检查挂吊电缆的可靠性，包括电缆与继电器等电器设备的牢固程度、电缆挂吊与辅助构件之间的连接牢固等。

4.4 继电器联系芯片•观察芯片表面：检查继电器联系对芯片的表面是否出现硬化、损坏等情况。

•清洁芯片：对联系芯片进行清洁，去除联系芯片上可能堆积的尘污等杂物。

隐患体系治理排查表文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
目录表1、公司级综合安全检查表
表2、车间级综合安全检查表
表3、班组（工段）级综合安全检查表表4、日常安全检查表
表5、电气设备（专业）安全检查表表6、防火防爆及消防安全检查表
表7、压力容器、压力管道安全检查表表8、危险化学品安全检查表
表9、特种设备与机械设备安全检查表表10、季节性安全检查表
表11、监测仪表安全检查表
表12、厂房、建筑物安全检查表
表13、节假日安全检查表
表1 公司级综合安全检查表
检查人：检查时间：
表2 车间级综合安全检查表
检查人：日期：
表3 工段（班组）级综合安全检查表
检查人：日期：
表4日常安全检查表

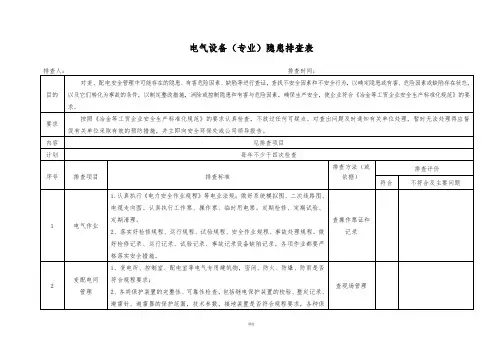

表5电气设备（专业）安全检查表
表6 防火防爆及消防安全检查表
表7 压力容器、压力管道安全检查表
表8 危险化学品安全检查表
检查人：检查时
表9特种设备与机械设备安全检查表
表10季节性安全检查表
表11 监测仪表安全检查表
表12 厂房、建筑物安全检查表
表13节假日安全检查表
文件修改状态记录。

电气系统
1 电气系统的安全管理，主要包括：
（1）电气特种作业人员资格管理；
（2）电气安全相关管理制度、规程的制定及执行情况。

2 供配电系统、电气设备及电气安全设施的设置，主要包括：
（1）用电设备的电力负荷等级与供电系统的匹配性；
（2）消防泵、关键装置、关键机组等特别重要负荷的供电；
（3）重要场所事故应急照明；
（4）电缆、变配电相关设施的防火防爆；
（5）爆炸危险区域内的防爆电气设备选型及安装；
（6）建构筑、工艺装置、作业场所等的防雷防静电。

3 电气设施、供配电线路及临时用电的现场安全状况。

仪表系统
1 仪表的综合管理，主要包括：
（1）仪表相关管理制度建立和执行情况；
（2）仪表系统的档案资料、台账管理；
（3）仪表调试、维护、检测、变更等记录；
（4）安全仪表系统的投用、摘除及变更管理等。

2系统配置，主要包括：
（1）基本过程控制系统和安全仪表系统的设置满足安全稳定生产需要；
（2）现场检测仪表和执行元件的选型、安装情况；
（3）仪表供电、供气、接地与防护情况；
（4）可燃气体和有毒气体检测报警器的选型、布点及安装；
（5）安装在爆炸危险环境仪表满足要求等。

3 现场各类仪表完好有效，检验维护及现场标识情况，主要包括：
（1）仪表及控制系统的运行状况稳定可靠，满足危险化学品生产需求；
（2）按规定对仪表进行定期检定或校准；
（3）现场仪表位号标识是否清晰等。

电气系统隐患排查表

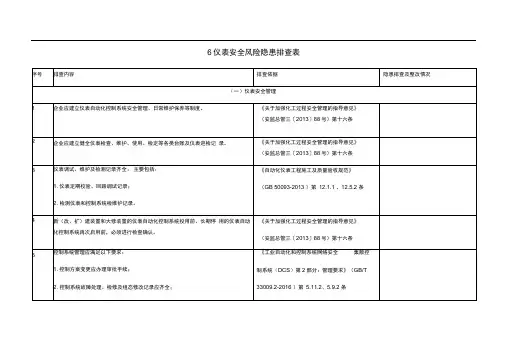

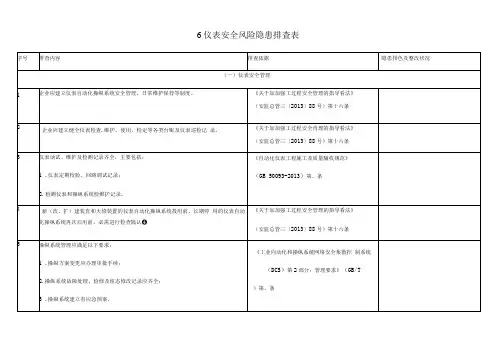

仪表隐患排查表。

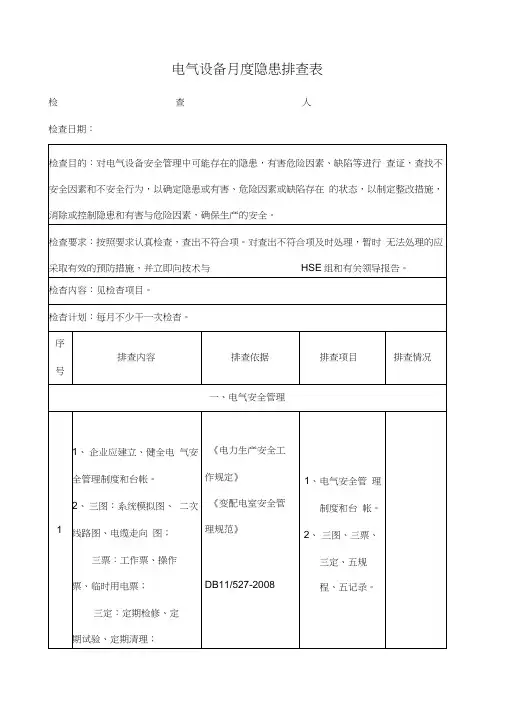

电气设备月度隐患排查表检查人检查日期：1、 变配电室的地面应采 用防滑、不起尘、不发火 的耐火材料。

变配电室变 压器、高压幵关柜、低压 幵关柜操作面地面应铺 设绝缘胶垫。

2、 用电产品的电气线路 须具有足够的绝缘强度、 机械强度和导电能力并 定期检查。

3、 变配电室应设置防止 雨、雪和小动物从采光 窗、通风窗、门、电缆沟 等进入室内的设施。

变配 电室的电缆夹层、电缆沟 和电缆室应采取防水、排 水措施。

4、 通往室外的门应向外 幵。

设备间与附属房间之 间的门应向附属房间方 向幵。

高压间与低压间之间的门，应向低压间方向《低压配电设计规 范 》 GB50054-2011《用电安全导则》GB/T13869-20086.7室锅炉配电室 造气配电室 造气循环水配电 室输煤栈桥配电室 消防站配电室 二甲醚配电室仪表设备月度隐患排查表检查人检查时间：检查目的：对仪表安全管理中可能存在的隐患，有害危险因素、缺陷等进行查证，查找不安全因有害、危险因素或缺陷存在的状态，以制定整改措施，消除或控制隐患和有害与危险因素，确保检查要求：按照要求认真检查，查出不符合项。

对查出不符合项及时处理，暂时无法处理的应采关领导报告。

检查内容：见检查项目检查计划：每月不少于一次检查1、 UPS 供电装置运转正常。

2、 电缆进控制室时，其入口处和穿墙或穿楼板的孔洞应有鼠害的密封处理。

3、控制室保持卫生整洁，中控地板平整，不面，检查其各部件及通讯系统运行状态应正 常。

6、通过查看所有插件及电源和通讯耦合器上状态指示灯，判断各装置运行正常。

联1、联锁分布图、定期维修校验记录等技术资 锁料齐全。

装2、联锁保护系统的变更应办理审批手续。

器的探头应定期标定及更换。

9压力表按照测量管理体系要求定期校验， 现 场仪表校验标识完善、字迹清楚，示值在上下 限标记范围内：仪表校验记录齐全，档案完整。

10、仪表设备档案齐全，设备检修履历完整。

仪表维护检修规程压力表仪表设备档案D CS系 统得有任何无工作无关的物品存放在中控室内。
