电气仪表设备月度隐患排查表

电气系统隐患排查表1. 背景电气系统是现代工业生产中必不可少的一部分，但由于电气系统存在一定的危险性，因此在日常维护中必须严格按照相关要求进行管理，保证电气安全，避免各类安全事故的发生。

而为了更好地管理电气系统，本文档将对电气系统的隐患进行排查，以便及时地发现和解决问题。

2. 适用范围本排查表适用于电气系统的排查和维护。

3. 排查项以下为电气系统常见的隐患排查项，其中标“√”表示存在隐患，“×”表示不存在隐患。

序号排查项是否存在隐患备注1 电缆绝缘√2 电缆接头√3 电缆挂吊√4 继电器联系芯片√5 配电盘√6 金属管或管路√7 紧急停止按钮√8 变频器√9 电动机接线盒√10 电源线√11 接地电阻√12 电气仪表√13 避雷器√4. 隐患排查方法4.1 电缆绝缘•判断接地异常：对电气系统各电缆、设备等进行接地电阻检测，确定接地电阻与标准电阻相比是否过大，以及发现有没有负载电流引起接地电阻直线下降或出现频闪的现象。

•观察表面：对电缆表面进行目测检查，观察电缆外皮是否损伤，是否有烧焦、硬化等现象。

•检测绝缘电阻：使用万用表或其他工具进行绝缘电阻检测，检测电缆绝缘是否完好，电缆设备端子对机壳是否存在绝缘损坏、漏记等情况。

4.2 电缆接头•观察接头外观：检查连接件是否松动、变形、烧损等情况。

•检测绝缘质量：使用万用表或其他工具进行绝缘电阻检测，检测连接件绝缘是否良好。

•检查接头连接：检查连接件与电气设备间是否存在间隙、插针、弯曲、平面度、松动、误插、杂物等问题。

4.3 电缆挂吊•观察电缆挂吊点位：检查电缆是否固定可靠，挂吊点位是否存在脱落、松动、缠绕等现象。

•检测电缆可靠性：检查挂吊电缆的可靠性，包括电缆与继电器等电器设备的牢固程度、电缆挂吊与辅助构件之间的连接牢固等。

4.4 继电器联系芯片•观察芯片表面：检查继电器联系对芯片的表面是否出现硬化、损坏等情况。

•清洁芯片：对联系芯片进行清洁，去除联系芯片上可能堆积的尘污等杂物。

隐患点排查情况汇报表根据公司安全生产管理要求，为确保生产安全，我单位对隐患点进行了全面排查，并将排查情况如下汇报：一、排查时间，2022年10月1日。

二、排查范围，全公司生产车间、办公区域、仓库等场所。

三、排查人员，安全管理部门全体工作人员参与排查。

四、排查内容：1. 电气设备隐患点排查情况：在全公司范围内，我们对电气设备进行了全面排查。

发现部分设备存在漏电、接地不良等隐患，已立即通知维修人员进行处理，并进行了临时隔离措施，确保安全生产。

2. 机械设备隐患点排查情况：在生产车间，我们对各类机械设备进行了仔细排查，发现部分设备存在润滑不良、零部件磨损等隐患，已立即进行维修和更换，确保设备运行安全可靠。

3. 作业场所隐患点排查情况：我们对生产作业场所进行了全面排查，发现部分作业场所存在堆放不当、通道堵塞等隐患，已立即进行整改，确保作业场所畅通无阻。

4. 化学品管理隐患点排查情况：我们对化学品存放区域进行了仔细排查，发现部分化学品存放不当、标识不清晰等隐患，已立即进行整改，并加强了化学品管理培训，提高了员工的安全意识。

五、排查结果分析：通过本次隐患点排查，我们发现了一些存在的安全隐患，并及时进行了整改和处理，确保了生产现场的安全。

但也发现了一些管理不到位的问题，需要进一步加强安全管理工作，提高员工的安全意识，确保生产安全。

六、下一步工作安排：1. 继续加强安全管理培训，提高员工的安全意识和应急处置能力；2. 完善安全管理制度，加强对各类隐患点的排查和整改；3. 加强对设备的定期检查和维护，确保设备运行安全可靠；4. 加强对化学品的管理和使用，确保化学品存放和使用符合安全规范。

七、结语：本次隐患点排查工作，全面查找了存在的安全隐患，并及时进行了整改和处理，确保了生产现场的安全。

我们将进一步加强安全管理工作，提高员工的安全意识，确保生产安全，为公司的稳定发展保驾护航。

电气系统
1 电气系统的安全管理，主要包括：
（1）电气特种作业人员资格管理；
（2）电气安全相关管理制度、规程的制定及执行情况。

2 供配电系统、电气设备及电气安全设施的设置，主要包括：
（1）用电设备的电力负荷等级与供电系统的匹配性；
（2）消防泵、关键装置、关键机组等特别重要负荷的供电；
（3）重要场所事故应急照明；
（4）电缆、变配电相关设施的防火防爆；
（5）爆炸危险区域内的防爆电气设备选型及安装；
（6）建构筑、工艺装置、作业场所等的防雷防静电。

3 电气设施、供配电线路及临时用电的现场安全状况。

仪表系统
1 仪表的综合管理，主要包括：
（1）仪表相关管理制度建立和执行情况；
（2）仪表系统的档案资料、台账管理；
（3）仪表调试、维护、检测、变更等记录；
（4）安全仪表系统的投用、摘除及变更管理等。

2系统配置，主要包括：
（1）基本过程控制系统和安全仪表系统的设置满足安全稳定生产需要；
（2）现场检测仪表和执行元件的选型、安装情况；
（3）仪表供电、供气、接地与防护情况；
（4）可燃气体和有毒气体检测报警器的选型、布点及安装；
（5）安装在爆炸危险环境仪表满足要求等。

3 现场各类仪表完好有效，检验维护及现场标识情况，主要包括：
（1）仪表及控制系统的运行状况稳定可靠，满足危险化学品生产需求；
（2）按规定对仪表进行定期检定或校准；
（3）现场仪表位号标识是否清晰等。

电气系统隐患排查表

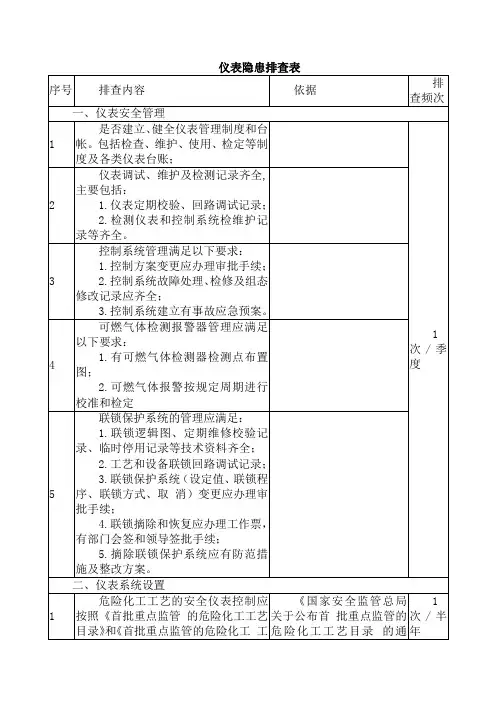

仪表隐患排查表。

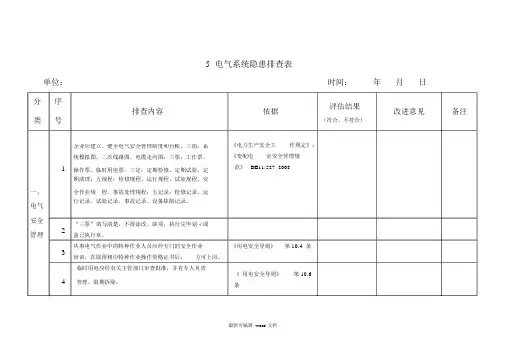

5电气系统隐患排查表单位：时间：年月日分序排查内容类号企业应建立、健全电气安全管理制度和台帐。

三图：系统模拟图、二次线路图、电缆走向图；三票：工作票、1操作票、临时用电票；三定：定期检修、定期试验、定期清理；五规程：检修规程、运行规程、试验规程、安一、全作业规程、事故处理规程；五记录：检修记录、运电气行记录、试验记录、事故记录、设备缺陷记录。

安全2“三票”填写清楚，不得涂改、缺项，执行完毕划√或管理盖已执行章。

3从事电气作业中的特种作业人员应经专门的安全作业培训，在取得相应特种作业操作资格证书后，方可上岗。

临时用电应经有关主管部门审查批准，并有专人负责4管理，限期拆除。

依据评估结果改进意见备注（符合、不符合）《电力生产安全工作规定》；《变配电室安全管理规范》DB11/527- 2008《用电安全导则》第10.4 条《用电安全导则》第 10.6条二、供配电系统设置及电气设备设施1234企业的供电电源应满足不同负荷等级的供电要求：1.一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。

2.一级负荷中特别重要的负荷供电，应符合下列要求：除应由双重电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统；设备的供电电源的切换时间，应满足设备允许中断供电的要求。

3.二级负荷的供电系统，宜由两回线路供电。

在负荷较小或地区供电条件困难时，二级负荷可由一回 6kV 及以上专用的架空线路供电。

消防泵、关键装置、关键机组等重点部位以及符合中的特别重要负荷的供电应满足《供配电系统设计规范》GB50052 所规定的一级负荷供电要求。

企业供配电系统设计应按照负荷性质、用电容量、工程特点等条件进行设计。

满足相关标准规范的规定：《供配电系统设计规范》 GB50052- 2009《10kV 及以下变电所设计规范》 GB 50053《低压配电设计规范》GB 50054《35- 110kV 变电所设计规范》 GB 50059《3- 110kV 高压配电装置设计规范》 GB 50060企业供配电系统设计应采用符合国家现行有关标准的高效节能、环保、安全、性能先进的电气产品。

5-电气系统隐患排查表背景在使用电气系统过程中，经常会遇到电器故障、火灾等意外情况，为此需要按照一定的规范和方法对电气系统进行隐患排查，以确保电气系统安全可靠地运行。

为了帮助大家更好地排查电气系统的隐患，本文提供了一份电气系统隐患排查表，可能不是完整的，但可以作为一个起点。

此排查表旨在通过列举常见的隐患问题，帮助电气工作者识别潜在的危险，以便及时采取措施，保护人员和设备的安全。

电气系统隐患排查表以下是电气系统隐患排查表，包括常见的问题、检查方法和可能的解决方案：问题检查方法解决方案过载查找负载是否超出额定电流范围 1. 增加额定功率的设备；2. 修改负载的工作时间表短路查找导线是否损坏、过度加热或连接方式是否正确1. 更换过热、受损的导线；2. 检查设备的接线情况接触不良检查电气设备的接线是否紧固、牢固1. 重新连接接线；2. 更换损坏的接线部件地线不良检查地线是否牢固，电线是否正确连接地线1. 检测接地电阻值；2. 更换受损的地线部件过电压/欠电压检查额定电压是否超出或不到范围，是否存在电网故障1. 更换电气设备的额定电压；2.调节电压稳定器的设置电弧检查设备的局部放电情况，是否存在直流分量或接地电流1. 安装电弧接地保护装置；2. 更换设备漏电检查设备是否有漏电现象 1. 更换受损的设备；2. 固定漏电保护装置火灾检查设备周围是否有易燃物质 1. 更改设备周围的物质；2. 安装火灾报警装置。

电气系统隐患排查表涵盖了一些检查常见的隐患问题、检查方法和可能的解决方案。

然而，电气系统的复杂性意味着每个系统都需要根据自己的应用进行定制的检查。

实际的检查方案应该根据具体的应用场景和设备要求而定制。

随着电气系统技术的不断进步，隐患排查变得更加容易和高效，但是必须承认，电气系统排查仍然需要高度的专业知识和经验，因此必须由合格的电气工程师在指导下进行检查。

电气设备月度隐患排查表检查人检查日期：1、 变配电室的地面应采 用防滑、不起尘、不发火 的耐火材料。

变配电室变 压器、高压幵关柜、低压 幵关柜操作面地面应铺 设绝缘胶垫。

2、 用电产品的电气线路 须具有足够的绝缘强度、 机械强度和导电能力并 定期检查。

3、 变配电室应设置防止 雨、雪和小动物从采光 窗、通风窗、门、电缆沟 等进入室内的设施。

变配 电室的电缆夹层、电缆沟 和电缆室应采取防水、排 水措施。

4、 通往室外的门应向外 幵。

设备间与附属房间之 间的门应向附属房间方 向幵。

高压间与低压间之间的门，应向低压间方向《低压配电设计规 范 》 GB50054-2011《用电安全导则》GB/T13869-20086.7室锅炉配电室 造气配电室 造气循环水配电 室输煤栈桥配电室 消防站配电室 二甲醚配电室仪表设备月度隐患排查表检查人检查时间：检查目的：对仪表安全管理中可能存在的隐患，有害危险因素、缺陷等进行查证，查找不安全因有害、危险因素或缺陷存在的状态，以制定整改措施，消除或控制隐患和有害与危险因素，确保检查要求：按照要求认真检查，查出不符合项。

对查出不符合项及时处理，暂时无法处理的应采关领导报告。

检查内容：见检查项目检查计划：每月不少于一次检查1、 UPS 供电装置运转正常。

2、 电缆进控制室时，其入口处和穿墙或穿楼板的孔洞应有鼠害的密封处理。

3、控制室保持卫生整洁，中控地板平整，不面，检查其各部件及通讯系统运行状态应正 常。

6、通过查看所有插件及电源和通讯耦合器上状态指示灯，判断各装置运行正常。

联1、联锁分布图、定期维修校验记录等技术资 锁料齐全。

装2、联锁保护系统的变更应办理审批手续。

器的探头应定期标定及更换。

9压力表按照测量管理体系要求定期校验， 现 场仪表校验标识完善、字迹清楚，示值在上下 限标记范围内：仪表校验记录齐全，档案完整。

10、仪表设备档案齐全，设备检修履历完整。

仪表维护检修规程压力表仪表设备档案D CS系 统得有任何无工作无关的物品存放在中控室内。
