电气系统隐患排查表1. 背景电气系统是现代工业生产中必不可少的一部分，但由于电气系统存在一定的危险性，因此在日常维护中必须严格按照相关要求进行管理，保证电气安全，避免各类安全事故的发生。
而为了更好地管理电气系统，本文档将对电气系统的隐患进行排查，以便及时地发现和解决问题。
2. 适用范围本排查表适用于电气系统的排查和维护。
3. 排查项以下为电气系统常见的隐患排查项，其中标“√”表示存在隐患，“×”表示不存在隐患。
序号排查项是否存在隐患备注1 电缆绝缘√2 电缆接头√3 电缆挂吊√4 继电器联系芯片√5 配电盘√6 金属管或管路√7 紧急停止按钮√8 变频器√9 电动机接线盒√10 电源线√11 接地电阻√12 电气仪表√13 避雷器√4. 隐患排查方法4.1 电缆绝缘•判断接地异常：对电气系统各电缆、设备等进行接地电阻检测，确定接地电阻与标准电阻相比是否过大，以及发现有没有负载电流引起接地电阻直线下降或出现频闪的现象。
•观察表面：对电缆表面进行目测检查，观察电缆外皮是否损伤，是否有烧焦、硬化等现象。
•检测绝缘电阻：使用万用表或其他工具进行绝缘电阻检测，检测电缆绝缘是否完好，电缆设备端子对机壳是否存在绝缘损坏、漏记等情况。
4.2 电缆接头•观察接头外观：检查连接件是否松动、变形、烧损等情况。
•检测绝缘质量：使用万用表或其他工具进行绝缘电阻检测，检测连接件绝缘是否良好。
•检查接头连接：检查连接件与电气设备间是否存在间隙、插针、弯曲、平面度、松动、误插、杂物等问题。
4.3 电缆挂吊•观察电缆挂吊点位：检查电缆是否固定可靠，挂吊点位是否存在脱落、松动、缠绕等现象。
•检测电缆可靠性：检查挂吊电缆的可靠性，包括电缆与继电器等电器设备的牢固程度、电缆挂吊与辅助构件之间的连接牢固等。
4.4 继电器联系芯片•观察芯片表面：检查继电器联系对芯片的表面是否出现硬化、损坏等情况。
•清洁芯片：对联系芯片进行清洁，去除联系芯片上可能堆积的尘污等杂物。
隐患点排查情况汇报表根据公司安全生产管理要求，为确保生产安全，我单位对隐患点进行了全面排查，并将排查情况如下汇报：一、排查时间，2022年10月1日。
二、排查范围，全公司生产车间、办公区域、仓库等场所。
三、排查人员，安全管理部门全体工作人员参与排查。
四、排查内容：1. 电气设备隐患点排查情况：在全公司范围内，我们对电气设备进行了全面排查。
发现部分设备存在漏电、接地不良等隐患，已立即通知维修人员进行处理，并进行了临时隔离措施，确保安全生产。
2. 机械设备隐患点排查情况：在生产车间，我们对各类机械设备进行了仔细排查，发现部分设备存在润滑不良、零部件磨损等隐患，已立即进行维修和更换，确保设备运行安全可靠。
3. 作业场所隐患点排查情况：我们对生产作业场所进行了全面排查，发现部分作业场所存在堆放不当、通道堵塞等隐患，已立即进行整改，确保作业场所畅通无阻。
4. 化学品管理隐患点排查情况：我们对化学品存放区域进行了仔细排查，发现部分化学品存放不当、标识不清晰等隐患，已立即进行整改，并加强了化学品管理培训，提高了员工的安全意识。
五、排查结果分析：通过本次隐患点排查，我们发现了一些存在的安全隐患，并及时进行了整改和处理，确保了生产现场的安全。
但也发现了一些管理不到位的问题，需要进一步加强安全管理工作，提高员工的安全意识，确保生产安全。
六、下一步工作安排：1. 继续加强安全管理培训，提高员工的安全意识和应急处置能力；2. 完善安全管理制度，加强对各类隐患点的排查和整改；3. 加强对设备的定期检查和维护，确保设备运行安全可靠；4. 加强对化学品的管理和使用，确保化学品存放和使用符合安全规范。
七、结语：本次隐患点排查工作，全面查找了存在的安全隐患，并及时进行了整改和处理，确保了生产现场的安全。
我们将进一步加强安全管理工作，提高员工的安全意识，确保生产安全，为公司的稳定发展保驾护航。
序检查内容检查依照实质状况号结果电气作业人员一定由经过专业培训、考《用电安全导则》第试合格，拥有电工特种作业资格证的人切合条员进行。
禁止非电工从事电工作业。
拟订相应的用电安全规程和岗位责任切合《用电安全导则》第制。
条要依据本单位的实质状况和季节特色，《化工公司安全管做好预防工作和安全检查，发现隐患切合理规定》第214 条实时整顿。
不得独自进行设备巡视，巡视只准在高《化工公司安全管压设备遮栏外。
也禁止在变压器高压下切合理规定》第220 条面行走；变、配电所一定拟订运转规程、巡回检不符《化工公司安全管从查制度，明确巡回检查路线，值班人员合理规定》第222 条的职责应在规程制度中明确规定。
业作业人员一定严格履行工作票、操作票《化工公司安全管人制度，工作同意证制度，工作监护制度，切合理规定》第221 条工作中断、转移和终结制度。
员全部电气作业人员一定娴熟掌握触电《化工公司安全管急救方法。
理规定》第239 条电气检修应推行监护制，一人操作，一切合《化工公司安全管人监护。
理规定》第231 条事故停电时，未采纳安全举措不准进入切合《化工公司安全管遮栏和涉及设备的导电部分。
理规定》第231 条当发生人身触电和火灾事故时，立刻切不符《用电安全导则》第断电源，进行急救。
合条严格恪守电气安全操作规程，倒闸操作票和检修工作票制度，工作同意制度，基本《化工公司安全管工作监护制度，工作中断、终结制度，切合理规定》第221 条交接班制度和消防、设备管理制度及出入制度等等。
外线电工遇有 5 级以上狂风、大雨、雷不符《化工公司安全管电等状况，禁止登杆作业和倒闸操作。
合理规定》第 232 条公司电气设备应有特意技术人员负责，有高压系统图、低压散布图、架空线路基本《电气设备安全设图、电缆设置图、接地网络图以及电气切合计导则》设备的技术状况等档案资料。
公司应有严实、系统的供、用、发电安不符《电气设备安全设全管理制度和规程。
合计导则》各种电气金属外壳一定有靠谱的接零切合《化工公司安全管（地）并切合规定要求。
电气设备月度隐患排查表检查人检查日期：1、 变配电室的地面应采 用防滑、不起尘、不发火 的耐火材料。
变配电室变 压器、高压幵关柜、低压 幵关柜操作面地面应铺 设绝缘胶垫。
2、 用电产品的电气线路 须具有足够的绝缘强度、 机械强度和导电能力并 定期检查。
3、 变配电室应设置防止 雨、雪和小动物从采光 窗、通风窗、门、电缆沟 等进入室内的设施。
变配 电室的电缆夹层、电缆沟 和电缆室应采取防水、排 水措施。
4、 通往室外的门应向外 幵。
设备间与附属房间之 间的门应向附属房间方 向幵。
高压间与低压间之间的门，应向低压间方向《低压配电设计规 范 》 GB50054-2011《用电安全导则》GB/T13869-20086.7室锅炉配电室 造气配电室 造气循环水配电 室输煤栈桥配电室 消防站配电室 二甲醚配电室仪表设备月度隐患排查表检查人检查时间：检查目的：对仪表安全管理中可能存在的隐患，有害危险因素、缺陷等进行查证，查找不安全因有害、危险因素或缺陷存在的状态，以制定整改措施，消除或控制隐患和有害与危险因素，确保检查要求：按照要求认真检查，查出不符合项。
对查出不符合项及时处理，暂时无法处理的应采关领导报告。
检查内容：见检查项目检查计划：每月不少于一次检查1、 UPS 供电装置运转正常。
2、 电缆进控制室时，其入口处和穿墙或穿楼板的孔洞应有鼠害的密封处理。
3、控制室保持卫生整洁，中控地板平整，不面，检查其各部件及通讯系统运行状态应正 常。
6、通过查看所有插件及电源和通讯耦合器上状态指示灯，判断各装置运行正常。
联1、联锁分布图、定期维修校验记录等技术资 锁料齐全。
装2、联锁保护系统的变更应办理审批手续。
器的探头应定期标定及更换。
9压力表按照测量管理体系要求定期校验， 现 场仪表校验标识完善、字迹清楚，示值在上下 限标记范围内：仪表校验记录齐全，档案完整。
10、仪表设备档案齐全，设备检修履历完整。
仪表维护检修规程压力表仪表设备档案D CS系 统得有任何无工作无关的物品存放在中控室内。
**********有限公司
仪表隐患排查表
（根据排查频次要求开展排查）
编号：*********
本记录时间段：年月日至年月日
事故隐患分类和等级填写说明
1 事故隐患分类
事故隐患按检查内容和专业分为：工艺、设备、电气、仪表、标识、建构筑物、储运、劳动防护用品、文件记录、安全消防设施（含消防器材、应急装备）、其他现场问题及管理缺陷共计11类。
2 事故隐患等级
企业应该组织相关专业技术人员，依据事故隐患的定义，按事故隐患风险程度（即发生的可能性和后果严重程度）进行隐患等级认定。
事故隐患分为一般事故隐患和重大事故隐患。
2.1 一般事故隐患，是指危害和整改难度较小，发现后能够立即整改消除的隐患。
2.2 重大事故隐患，是指危害和整改难度较大，需要全部或者局部停产停业，并经过一定时间整改治理方能消除的隐患，或者因外部因素影响致使生产经营单位自身难以消除的隐患。

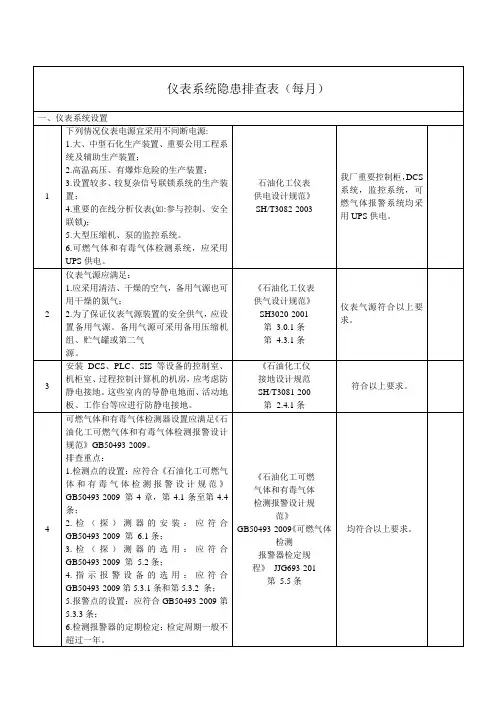

仪表隐患排查表（1次/半年）
检查人：检查时间：
仪表隐患排查表（1次/季度）
检查人：检查时间：
仪表隐患排查表（1次/月）
检查人：*- 检查时间：。
电气设备使用安全隐患排查表本文档旨在帮助用户排查电气设备使用过程中可能存在的安全隐患，以保障人身和设备安全。
以下是一个简单的排查表，供参考使用。
一、设备信息- 设备名称：- 设备型号：- 设备制造商：- 设备安装时间：- 设备最后一次维护时间：二、电气线路安全排查1. 是否存在线路短路、断路等现象？2. 线路是否有严重漏电现象？3. 电线是否老化、损坏或接线不良？4. 是否存在线路过载现象？5. 是否存在堆放物品遮挡导致线路过热的情况？三、电气设备本体安全排查1. 设备外壳是否存在破损、裂纹或变形等现象？2. 设备是否存在电路板腐蚀、元器件松动或烧毁等情况？3. 设备接地是否良好？4. 是否存在过度使用或长时间运行导致设备过热的情况？5. 是否存在设备震动、噪音或异味等异常情况？四、安全控制装置排查1. 是否存在安全保护装置失效或无法正常工作的情况？2. 是否存在紧急停机按钮、漏电保护器、短路保护器等安全控制装置缺失或损坏？3. 是否存在安全警示标识不明确或缺失？五、使用操作安全排查1. 是否存在未经授权的人员进行操作设备的情况？2. 是否存在操作设备时不按照规定程序进行的情况？3. 操作人员是否具备相关操作技能和安全意识？4. 是否存在操作设备时不穿戴个人防护装备的情况？5. 是否存在操作设备时没有及时报修或处理异常情况的情况？六、其他检查事项请根据实际情况添加其他电气设备使用过程中可能存在的安全隐患，以确保综合排查。
以上是一份电气设备使用安全隐患排查表，通过定期进行排查，可以发现并及时解决潜在的安全隐患，确保设备的安全运行。
请根据实际情况进行填写和维护，以提高电气设备的使用安全性。
电气安全风险隐患排查表序号排查内容排查依据检查结果（一）电气安全管理企业应编制电气设施设施操作、保护、《关于加加强工过程安全管理的指1 导建议》（安监总管三〔 2021〕 88检修等管理制度并推行。
号）第十六条2 临时用电应经相关主管部门审查批《准，并有专人负责管理，限时拆掉。
化（二）供配电系统设置及电气设施设施企业的供电电源应满足不同样负荷等级的供电要求：1. 一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时碰到损坏；2.一级负荷中特别重要的负荷供电，尚应增设应急电源，并严禁将其他负《供配电系统设计规范》（GB1荷接入应急供电系统；设施的供电电50052-2021 第 3.0.1 条源的切换时间，应满足设施赞同中断供电的要求；3.二级负荷的供电系统，宜由两回线路供电。
在负荷较小或地区供电条件困难时，二级负荷可由一回6kV 及以上专用的架空线路供电。
爆炸危险地区内的电气设施应吻合2GB 50058要求。
电气设施的安全性能, 应满足以下3要求：《爆炸危险环境电力装置设计规范》（GB50058-2021）第 5.2.3 条《电气装置安装工程接地装置施工及查收规范》（GB4 12 1. 设施的金属外壳应采用防漏电保50169-2021）第 3.0.4 、条护接地；2. 接地线不得搭接或串接，接线规范、接触可靠；3. 明设的应沿管道或设施外壳敷设，暗设的在接线处外面应有接地标志；4. 接地线接线间不得涂漆或加绝缘垫。
电缆必定有阻燃措施；电缆桥架《电力工程电缆设计规范》吻合相关设计规范（ GB50217-2021）第条（三）防雷、防静电设施工艺装置内露天部署的塔、容器等，《石油化工企业设计防火标准（2021 当容器顶板厚度等于或大于 4mm时，年版）（GB 50160-2021）第可不设避雷针、线保护，但必定设条防雷接地。
可燃气体、液化烃、可燃液体的钢罐，必定设防雷接地，并应吻合以下规定：1.甲B、乙类可燃液体地上固定顶罐，当顶板厚度小于 4mm时应设避雷针、线，其保护范围应包括整个储罐；《石油化工企业设计防火标准（2021 2.丙类液体储罐，可不设避雷针、线，年版）（GB 50160-2021）第但必定设防感觉雷接地；条3.浮顶罐(含内浮顶罐)可不设避雷针、线，但应将浮顶与罐体用两根2截面不小于25mm的软铜线作电气连接；4.压力储罐不设避雷针、线，但应作接地。
