机器人的运动轴和坐标系概述机器人的运动轴和坐标系是机器人系统中的重要概念。
机器人通过运动轴控制自身的运动，并通过坐标系来描述和规划任务中的各个位置和方向。
本文将介绍机器人系统中常见的运动轴类型和常用的坐标系。
运动轴关节运动轴关节运动轴是机器人系统中最常见的一种运动轴类型。
它是由关节驱动器控制的旋转或者转动运动。
关节运动轴通常用于工业机器人中，例如6轴工业机器人。
旋转关节运动轴旋转关节运动轴使机器人的动作类似于人的手臂，可以在各个关节上进行旋转运动。
这种类型的运动轴广泛应用于工业生产线，如焊接、装配等。
平移关节运动轴平移关节运动轴使机器人可以沿着某个轴线上下平移运动。
这种类型的运动轴一般用于需要上下移动的操作，如搬运和装卸。
直线运动轴直线运动轴使机器人能够沿直线轨迹进行移动。
它通常由线性导轨和电机驱动器组成，使机器人的运动更加精准和灵活。
直线运动轴广泛应用于需要精密定位的任务，如数控加工、激光切割等。
柔性运动轴柔性运动轴是指可以进行柔性调整形状的运动轴。
它通过使用弹性元件或软管来实现灵活的形变。
柔性运动轴常用于需要进行复杂路径和形状移动任务的场合，例如机器人手指和灵巧手的设计。
坐标系机器人基座坐标系机器人基座坐标系是机器人系统中最常见的坐标系之一。
它通常以机器人的基座为原点建立，用来描述机器人的位置和方向。
机器人的所有其他坐标系都是相对于基座坐标系来定义的。
世界坐标系世界坐标系是机器人系统中使用的全局坐标系。
它通常以工作场地的某个固定点为原点建立，用于描述机器人在工作场地中的位置和方向。
世界坐标系可以作为参考坐标系，用于描述机器人在工作场地中的绝对位置。
工具坐标系工具坐标系是机器人系统中的一种相对坐标系，通常用于描述机器人末端执行器（例如夹具、工具）的位置和方向。
工具坐标系通常通过标定和测量得到，可以根据具体任务的需求进行调整和校准。
关节坐标系关节坐标系是机器人系统中用于描述机器人各个关节的位置和方向的坐标系。
收藏工业机器人4大坐标系详解！机器人的坐标系，你知道多少？真的会使用坐标系吗？下面我来带你来剖析机器人的坐标系吧！（以ABB机器人举例说明）1. 基坐标系基坐标系是以机器人安装基座为基准、用来描述机器人本体运动的直角坐标系。
任何机器人都离不开基坐标系，也是机器人TCP在三维空间运动空间所必须的基本坐标系（面对机器人前后：X轴，左右：Y轴，上下：Z轴）。
坐标系遵守右手准则：2. 大地坐标系大地坐标系：大地坐标系是以大地作为参考的直角坐标系。
在多个机器人联动的和带有外轴的机器人会用到，90%的大地坐标系与基坐标系是重合的。
但是在以下两种情况大地坐标系与基坐标系不重合：（1）机器人倒装。
如图1-0，倒装机器人的基坐标与大地坐标Z轴的方向是相反，机器人可以倒过来，但是大地却不可以倒过来。
（2）带外部轴的机器人。
如图1-1，大地坐标系固定好位置，而基坐标系却可以随着机器人整体的移动而移动。
3. 工具坐标系工具坐标系：是以工具中心点作为零点，机器人的轨迹参照工具中心点，不再是机器人手腕中心点Tool0（如图1-2）了，而是新的工具中心点（如图1-3）。
例如：焊接的时候，我们所使用的工具是焊枪，所以可把工具坐标移植为焊枪的顶点。
而用吸盘吸工件时使用的是吸盘，所以我们可以把工具坐标移植为吸盘的表面（如图1-5）。
4. 工件坐标系工件坐标系：工件坐标系是以工件为基准的直角坐标系，可用来描述TCP运动的坐标系。
充分利用工件坐标系能让我们编程达到事半功倍的效果。
例如：机器人加工工件1，轨迹编程已经编好，另外有工件2，轨迹不需要重复编程只要把工件坐标系1改为工件坐标系2即可。
End文章来源：网络，本文系网络转载，版权归原作者所有。
但因转载众多，无法确认真正原始作者，故仅标明转载来源。
本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将根据您提供的证明材料确认版权并按国家标准支付稿酬或立即删除内容！本文内容为原作者观点，并不代表本公众号赞同其观点和对其真实性负责。
工业的五个坐标系1、的五个坐标系简介1.1 世界坐标系1.1.1 世界坐标系的定义1.1.2 世界坐标系的用途1.2 基座坐标系1.2.1 基座坐标系的定义1.2.2 基座坐标系的位置和转动 1.3 动作坐标系1.3.1 动作坐标系的定义1.3.2 动作坐标系的实时控制 1.4 工具坐标系1.4.1 工具坐标系的定义1.4.2 工具坐标系的设置和校准 1.5 关节坐标系1.5.1 关节坐标系的定义1.5.2 关节坐标系的运动控制2、世界坐标系2.1 定义2.1.1 世界坐标系是一个绝对坐标系，用来描述相对于整个工作空间的位置和姿态。
2.1.2 通常选择工作空间中的一个固定点作为世界坐标系原点，并确定一个基准方向作为坐标系的方向。
2.2 用途2.2.1 世界坐标系用于确定在工作空间中的位置和姿态，以及与其他物体的相对位置关系。
3、基座坐标系3.1 定义3.1.1 基座坐标系是基座的参考坐标系，用来描述基座的位置和转动。
3.1.2 基座坐标系通常与世界坐标系相重叠，并通过一个坐标变换矩阵来描述相对关系。
3.2 位置和转动3.2.1 基座坐标系的位置由基座的中心点确定，通常使用三个坐标表示位置。
3.2.2 基座坐标系的转动由基座上的旋转关节控制，通常用欧拉角或四元数表示。
4、动作坐标系4.1 定义4.1.1 动作坐标系是末端执行器的参考坐标系，用来描述末端执行器的位置和姿态。
4.1.2 动作坐标系可以通过运动学模型和传感器数据获得。
4.2 实时控制4.2.1 动作坐标系可以根据任务要求进行调整，以实现精确的位置和姿态控制。
4.2.2 通常使用逆运动学算法来计算关节的运动轨迹。
5、工具坐标系5.1 定义5.1.1 工具坐标系是末端工具的参考坐标系，用来描述工具的位置和姿态。
5.1.2 工具坐标系可以通过工具的几何特性和附加传感器数据获得。
5.2 设置和校准5.2.1 工具坐标系的设置通常通过用户输入的参数进行，如工具的几何形状和相对位置。
一、工业机器人简介工业机器人是一种多功能的自动化设备，它可以根据预先设定的程序完成各种生产任务，如组装产品、搬运材料等。
工业机器人通常由机械臂、控制器、传感器等部件组成，能够在工业生产中发挥重要作用。
二、工业机器人的坐标系1. 机器人的坐标系是指用来描述机器人工作空间和姿态的一种坐标系统。
常见的工业机器人坐标系包括笛卡尔坐标系、关节坐标系等。
2. 笛卡尔坐标系是以机器人基座为原点建立的，通常采用三维直角坐标系描述机器人末端执行器的位置和姿态，对于需要精确控制位置和方向的任务非常适用。
3. 关节坐标系是以机器人的关节为原点建立的坐标系，通过描述每个关节的角度来确定机器人末端执行器的位置和姿态，适用于需要精确控制关节角度的任务。
三、工业机器人的运动命名原则1. 工业机器人的运动命名原则是指描述机器人运动状态和轨迹的命名规范。
根据国际标准和通用约定，常见的工业机器人运动命名原则包括PPT、PPP、PTP等。
2. PPT是指“点到点”运动，即机器人从一个位置移动到另一个位置，并在目标位置停止。
PPT运动适用于需要精确定位的任务，如焊接、喷涂等。
3. PPP是指“点到点到点”运动，即机器人从一个位置开始，经过一个中间点，最终到达目标位置。
PPP运动适用于需要避障或柔性轨迹控制的任务，如装配、搬运等。
4. PTP是指“点到点”运动，即机器人根据指定的关节角度从一个姿态移动到另一个姿态，并在目标姿态停止。
PTP运动适用于需要精确控制关节角度的任务，如加工、抓取等。
四、结论工业机器人的坐标系和运动命名原则是工业机器人控制和编程中的重要概念，对于工业机器人的精确控制和应用具有重要意义。
正确理解和掌握工业机器人的坐标系和运动命名原则，能够有效提高工业机器人的工作效率和生产质量，推动工业自动化的发展。
五、工业机器人的坐标系和运动命名原则在工业生产中的应用工业机器人的坐标系和运动命名原则在工业生产中起着至关重要的作用。
工业机器人运动轴与坐标系的确定工业机器人是现代制造业中不可或缺的重要设备，它能够代替人类完成繁重、危险或重复性的工作。
而机器人的运动轴和坐标系的确定则是机器人能够精确运动的基础。
本文将介绍工业机器人运动轴和坐标系的概念、确定方法以及在实际应用中的重要性。
一、工业机器人的运动轴工业机器人通常具有多个运动轴，每个轴都可以实现不同的运动方式。
常见的机器人运动轴包括：基座轴（J1）、肩轴（J2）、肘轴（J3）、腕轴1（J4）、腕轴2（J5）和腕轴3（J6）。
这些轴可以分别控制机器人在水平、垂直和旋转方向上的运动。
确定机器人的运动轴需要考虑到工作环境、工作任务以及机器人结构等因素。
机器人的运动轴数量和结构可以根据实际需要进行设计和配置。
例如，一些需要进行复杂操作的机器人可能会配置6个以上的运动轴，而一些简单的机器人可能只需要3个或4个运动轴。
二、工业机器人的坐标系工业机器人的坐标系是用来描述机器人位置和姿态的数学模型。
通常使用笛卡尔坐标系来描述机器人的位置和姿态。
笛卡尔坐标系是三维空间中的一种坐标系，通过三个坐标轴（X、Y和Z轴）来确定一个点的位置。
确定机器人的坐标系需要考虑到机器人的起点、方向和姿态。
起点通常是机器人的基座，可以用一个固定的坐标点表示。
方向通常是机器人的朝向，可以用一个向量表示。
姿态通常是机器人的朝向和角度，可以用欧拉角或四元数表示。
三、工业机器人运动轴和坐标系的确定方法确定工业机器人的运动轴和坐标系是一个复杂的过程，需要考虑到多个因素。
以下是一些常用的确定方法：1. 机器人标定：通过对机器人进行标定，可以确定机器人的运动轴和坐标系。
标定过程通常包括观测和记录机器人的位置和姿态，并使用数学模型进行计算和优化。
2. 运动学分析：通过对机器人的结构和运动学进行分析，可以确定机器人的运动轴和坐标系。
运动学分析通常包括机器人的几何结构、关节运动范围和运动学方程等。
3. 参考物体：通过设置参考物体来确定机器人的运动轴和坐标系。
工业机器人的五个坐标系在工业机器人领域，坐标系是用来描述机器人末端执行器（或工具）在空间中的位置和姿态的框架。
为了确保机器人的准确性和一致性，通常会使用一系列标准的坐标系。
以下是工业机器人领域中最常用的五个坐标系：1、笛卡尔坐标系：在三维空间中，笛卡尔坐标系使用三个相互垂直的坐标轴（X、Y、Z），以及三个相互垂直的旋转轴（Rx、Ry、Rz）。
这种坐标系常用于描述机器人在空间中的位置和姿态，以及机器人末端执行器的位置和姿态。
2、极坐标系：极坐标系是一种以机器人末端执行器为中心的坐标系，它使用径向距离（r）、方位角（θ）和高度（z）来描述机器人在空间中的位置和姿态。
这种坐标系常用于路径规划、路径插补和机器人运动学分析。
3、圆柱坐标系：圆柱坐标系是一种以机器人末端执行器为中心的坐标系，它使用径向距离（r）、方位角（θ）和垂直距离（z）来描述机器人在空间中的位置和姿态。
这种坐标系常用于描述机器人在圆柱体或球体等形状上的路径和姿态。
4、球坐标系：球坐标系是一种以机器人末端执行器为中心的坐标系，它使用径向距离（r）、方位角（θ）和极角（φ）来描述机器人在空间中的位置和姿态。
这种坐标系常用于描述机器人在球体或类似形状上的路径和姿态。
5、工具坐标系：工具坐标系是一种以机器人末端执行器（或工具）为中心的坐标系，它使用工具的几何中心作为原点，并使用三个旋转轴（Rx、Ry、Rz）来描述工具的空间姿态。
这种坐标系常用于机器人运动学建模、路径规划和机器人控制等方面。
这些坐标系在工业机器人领域中具有广泛的应用，它们为机器人控制、路径规划和运动学建模提供了方便的框架。
根据实际应用场景的不同，选择合适的坐标系可以有效地提高机器人的精度和效率。
ABB工业机器人操作和坐标系一、引言在现代化的制造和自动化流程中，工业机器人扮演着关键的角色。
它们被广泛应用于各种复杂任务，从装配到质量检测，从搬运到喷漆，无所不能。
ABB集团作为全球领先的机器人技术提供商，其产品广泛应用于全球的各个行业。
工业机器人常用的四种坐标系1 机器人坐标系工业机器人的坐标系是指用于控制机器人运动的坐标系，常用的有四种坐标系，即机器人基座坐标系、世界坐标系、末端坐标系和用户定义的坐标系。
2 机器人基座坐标系机器人基座坐标系（Base Coordinate System，BCS）一般是机器人的起点，也就是位于机器人的基座上，可以理解为机器人“抓取”东西时的测量和控制参考系，以及机器人坐标到世界坐标转换的参考系。
起始点可以通过编程人员在机器人程序上定义或使用具有软件的机器人控制器交互进行定位。
3 世界坐标系世界坐标系（World Coordinate System，WCS）是在机器人程序执行时定义的机器人环境中一个参考系，任何在机器人程序中定义的位置总是以世界坐标系为参照系定义的，以这个坐标系来表示机器人完成动作的最终目标点。
4 末端坐标系末端坐标系（TCP，Tool Centre Point）位于机器人末端，是坐标系统上机器人末端位置的参考系。
末端坐标系位于关节空间的终点，跟踪机器人的最终位置，用于控制器知道完成多个任务时，机器人头部位置的正确性。
此外，末端坐标系还可以用于关节运动时的夹持物体的位置定义及控制。
5 用户定义的坐标系用户定义的坐标系（User defined Coordinate System，UCS）由程序员在机器人程序中定义，有时也称为临时坐标系，以满足特定程序规划及定位运动任务的需要。
程序员可以自定义各种用户坐标系，通过建立坐标系与世界坐标系之间的关系，来完成更复杂的任务定位与控制，例如在组装任务中检查某一样件的位置相对与主体的关系等。
在控制机器人运动时，机器人的正确性定位及动作的精确性取决于机器人坐标系的准确性，上文介绍了四种机器人常用的机器人坐标系，他们非常适用于机器人程序规划定位及控制任务，能够将复杂的机器人运动任务优化，以及正确定位指令。

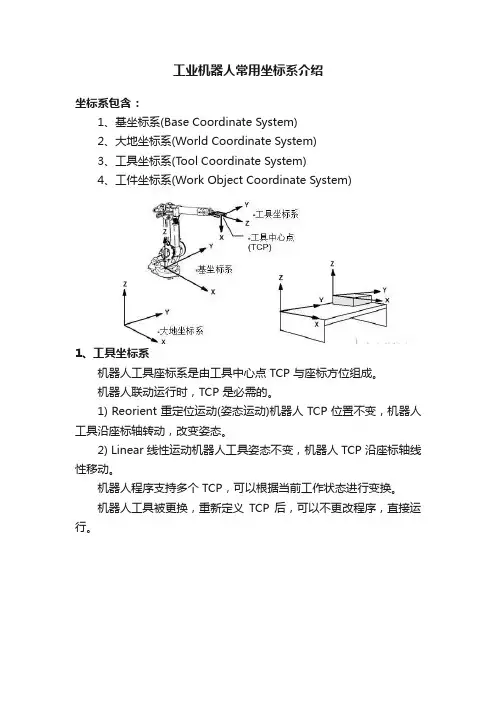

工业机器人常用坐标系介绍坐标系包含：1、基坐标系(Base Coordinate System)2、大地坐标系(World Coordinate System)3、工具坐标系(Tool Coordinate System)4、工件坐标系(Work Object Coordinate System)1、工具坐标系机器人工具座标系是由工具中心点 TCP 与座标方位组成。
机器人联动运行时，TCP 是必需的。
1) Reorient 重定位运动(姿态运动)机器人 TCP 位置不变，机器人工具沿座标轴转动，改变姿态。
2) Linear 线性运动机器人工具姿态不变，机器人 TCP 沿座标轴线性移动。
机器人程序支持多个 TCP，可以根据当前工作状态进行变换。
机器人工具被更换，重新定义TCP 后，可以不更改程序，直接运行。
1.1.定义工具坐标系的方法：1、N(N>=4)点法/TCP法-机器人 TCP 通过N种不同姿态同某定点相碰，得出多组解，通过计算得出当前TCP 与机器人手腕中心点( tool0 ) 相应位置，座标系方向与 tool0 一致。
2、TCP&Z法-在N点法基础上，Z点与定点连线为座标系Z 方向。
3、TCP&X，Z法-在N点法基础上，X点与定点连线为座标系X 方向，Z点与定点连线为座标系 Z 方向。
2. 工件坐标系机器人工件座标系是由工件原点与座标方位组成。
机器人程序支持多个 Wobj，可以根据当前工作状态进行变换。
外部夹具被更换，重新定义Wobj 后，可以不更改程序，直接运行。
通过重新定义 Wobj，可以简便的完成一个程序适合多台机器人。
2.1.定义工件坐标系的方法：三点法-点 X1 与点 X2 连线组成 X 轴，通过点 Y1 向 X 轴作的垂直线，为 Y 轴。
