ABB工业机器人工件坐标系的设定步骤和作用包括以下几个步骤:
1. 定义基坐标系:首先需要确定一个基坐标系,通常是机器人的参考点或固定的机器人坐标系。
2. 定义工件坐标系:根据实际需求,通过机器人的示教器或者编程进行操作,选取一个合适的位置和方向,定义一个工件坐标系,通常是相对于基坐标系的。
3. 设置工件坐标系的原点:确定工件坐标系的原点位置,可以是工件的中心点或者其他合适的位置。
4. 设置工件坐标系的方向:确定工件坐标系的方向,通常可以通过朝向工件的某个参考点或者参照工件的特征来确定。
5. 确认工件坐标系:经过以上步骤设定好工件坐标系后,需要进行确认,确认无误后将坐标系保存。
工件坐标系的作用主要有以下几个方面:
1. 操作参考:通过设定工件坐标系,机器人可以根据该坐标系进行定位和操作,方便操作者进行编程和示教。
2. 补偿校准:通过工件坐标系的设定,可以实现机器人对工件的补偿校准。
例如,如果工件位置发生微小偏差,可以通过调
整工件坐标系来实现对偏差的修正。
3. 工具坐标系的设定:在某些情况下,需要将工具的坐标系与工件坐标系进行关联。
通过设定工件坐标系,可以方便地设定工具的坐标系,以实现更精确的操作。
总的来说,ABB工业机器人工件坐标系的设定步骤和作用可以帮助机器人实现精确的操作和补偿校准,提高工作效率和质量。

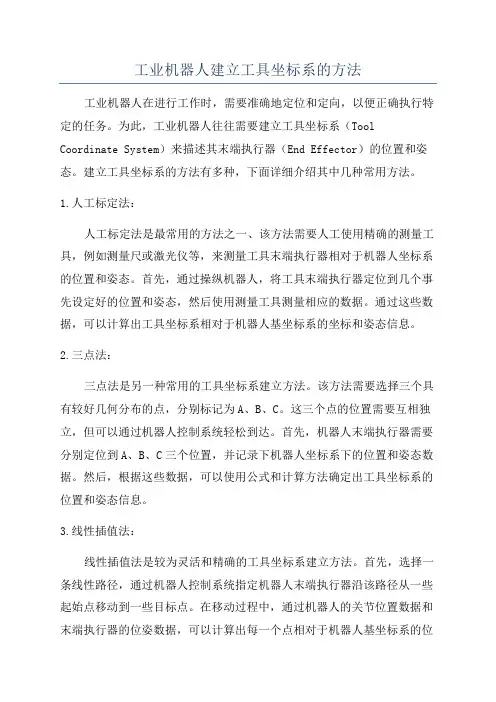

工业机器人建立工具坐标系的方法工业机器人在进行工作时,需要准确地定位和定向,以便正确执行特定的任务。
为此,工业机器人往往需要建立工具坐标系(Tool Coordinate System)来描述其末端执行器(End Effector)的位置和姿态。
建立工具坐标系的方法有多种,下面详细介绍其中几种常用方法。
1.人工标定法:人工标定法是最常用的方法之一、该方法需要人工使用精确的测量工具,例如测量尺或激光仪等,来测量工具末端执行器相对于机器人坐标系的位置和姿态。
首先,通过操纵机器人,将工具末端执行器定位到几个事先设定好的位置和姿态,然后使用测量工具测量相应的数据。
通过这些数据,可以计算出工具坐标系相对于机器人基坐标系的坐标和姿态信息。
2.三点法:三点法是另一种常用的工具坐标系建立方法。
该方法需要选择三个具有较好几何分布的点,分别标记为A、B、C。
这三个点的位置需要互相独立,但可以通过机器人控制系统轻松到达。
首先,机器人末端执行器需要分别定位到A、B、C三个位置,并记录下机器人坐标系下的位置和姿态数据。
然后,根据这些数据,可以使用公式和计算方法确定出工具坐标系的位置和姿态信息。
3.线性插值法:线性插值法是较为灵活和精确的工具坐标系建立方法。
首先,选择一条线性路径,通过机器人控制系统指定机器人末端执行器沿该路径从一些起始点移动到一些目标点。
在移动过程中,通过机器人的关节位置数据和末端执行器的位姿数据,可以计算出每一个点相对于机器人基坐标系的位置和姿态信息。
根据这些数据,可以使用插值方法得到工具坐标系的位置和姿态信息。
4.杆状物法:杆状物法是一种实用的工具坐标系建立方法,该方法通常适用于需要定位和控制机器人末端执行器的情况。
基本原理是在机器人末端执行器上添加一个杆状物,如随机探针或激光测距仪。
通过测量杆状物的位置和姿态信息,可以反推出工具末端执行器的位置和姿态信息。
这种方法可以较精确地确定工具坐标系,并且可以在工作中实时校正。

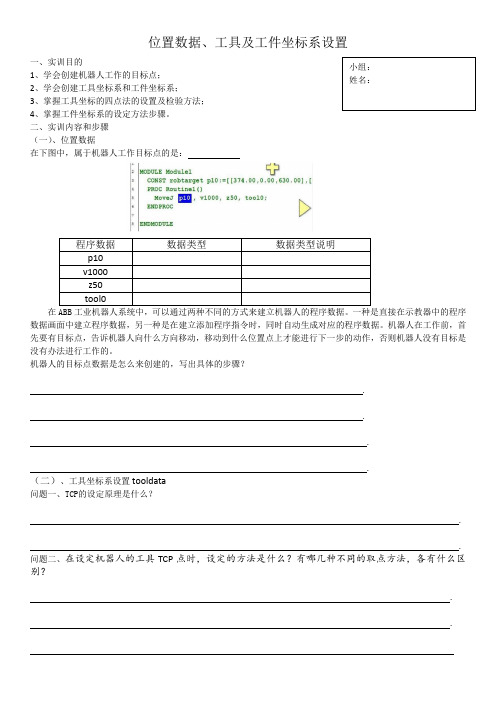

位置数据、工具及工件坐标系设置一、实训目的1、学会创建机器人工作的目标点;2、学会创建工具坐标系和工件坐标系;3、掌握工具坐标的四点法的设置及检验方法;4、掌握工件坐标系的设定方法步骤。
二、实训内容和步骤(一)、位置数据在下图中,属于机器人工作目标点的是:程序数据数据类型数据类型说明p10v1000z50tool0在ABB工业机器人系统中,可以通过两种不同的方式来建立机器人的程序数据。
一种是直接在示教器中的程序数据画面中建立程序数据,另一种是在建立添加程序指令时,同时自动生成对应的程序数据。
机器人在工作前,首先要有目标点,告诉机器人向什么方向移动,移动到什么位置点上才能进行下一步的动作,否则机器人没有目标是没有办法进行工作的。
机器人的目标点数据是怎么来创建的,写出具体的步骤?....(二)、工具坐标系设置tooldata问题一、TCP的设定原理是什么?.. 问题二、在设定机器人的工具TCP点时,设定的方法是什么?有哪几种不同的取点方法,各有什么区别?..小组:姓名:1.检查你所操作的设备是否配有TCP基准并将该基准摆放到机器人的工作空间内,如果没有请告知指导老师;注意:设置TCP的过程中,不允许移动基准;2.根据当前机器人所安装的夹具,确定设置工具坐标系的方法为:3.开机,选择正确的操作方式4.根据步骤2所确定的方法设置工具坐标系,并命名为tool1;5.请填写最后实际计算生成的结果:方法:;平均误差:;最小误差:;(三)、工件坐标系设置工件坐标对应工件,它定义工件相对于大地坐标系(或其它坐标系)的位置,机器人可以拥有若干工件坐标系,或者表示不同工件,或者表示同一工件在不同位置的若干副本。
在工作对象的平面上,只需要定义三个点,就可以建立一个工件坐标:如图所示。
1)X1点确定工件坐标的原点;2)X1、X2确定工件坐标X正方向;3)Y1确定工件坐标Y正方向。
工件坐标等符合右手定则。
工件坐标数据是怎样来设定的,写出具体的设定步骤。
工业机器人建立工具坐标系的方法概述工业机器人是自动化生产中的重要设备,其功能十分强大。
在进行静态或动态任务时,往往需要对工具进行定位和控制。
建立工具坐标系是实现这一目标的关键步骤。
本文将详细介绍工业机器人建立工具坐标系的方法,以及在实际应用中的注意事项。
什么是工具坐标系工具坐标系是工业机器人中用于描述工具相对于机器人末端执行器或末端执行器相对于机器人手腕的位置和姿态的坐标系统。
它在机器人执行复杂任务时发挥着至关重要的作用。
工具坐标系的建立方法工具坐标系的建立方法有多种,下面将介绍几种常用的方法。
1. 手动示教法手动示教法是最简单直接的建立工具坐标系的方法之一。
具体步骤如下: 1. 将工具固定在机器人末端执行器上。
2. 通过操纵机器人手柄将工具移动到所需位置和姿态。
3. 在机器人控制系统中记录工具的位置和姿态。
4. 完成示教后,系统将自动计算出工具坐标系。
2. 三点触摸法三点触摸法是一种使用特定工具和工件进行触摸的方法。
具体步骤如下: 1. 将特定的触摸工具安装在机器人末端执行器上。
2. 通过机器人控制系统移动机器人,使触摸工具触碰到工件上的三个点。
3. 在机器人控制系统中记录触摸点的位置和姿态。
4. 完成三点触摸后,系统将自动计算出工具坐标系。
3. 摄像机视觉法摄像机视觉法是一种使用摄像机和图像处理算法的方法。
具体步骤如下: 1. 在机器人末端执行器上安装摄像机设备。
2. 预先设置好摄像机的视野范围和参数。
3. 将工具移动到摄像机视野范围内。
4. 利用图像处理算法,识别出工具的位置和姿态。
5. 在机器人控制系统中记录识别出的位置和姿态。
6. 完成摄像机视觉后,系统将自动计算出工具坐标系。
工具坐标系的应用注意事项在实际应用过程中,建立工具坐标系时需要注意以下几点:1. 工具坐标系的稳定性工具坐标系的稳定性对于机器人执行精确任务至关重要。
在建立工具坐标系之前,需要确保工具的固定方式稳定可靠,避免在使用过程中产生移动或摆动。
工业机器人工件工具坐标系标定的基本流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!工业机器人工件与工具坐标系标定的基本流程详解在现代工业生产中,机器人扮演着越来越重要的角色。

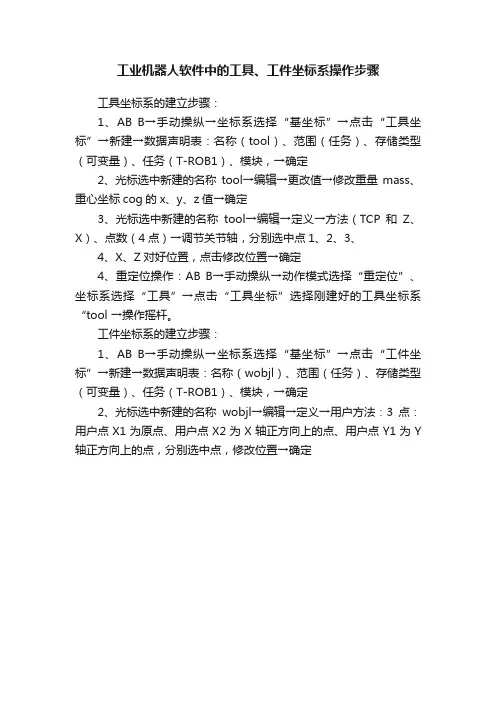

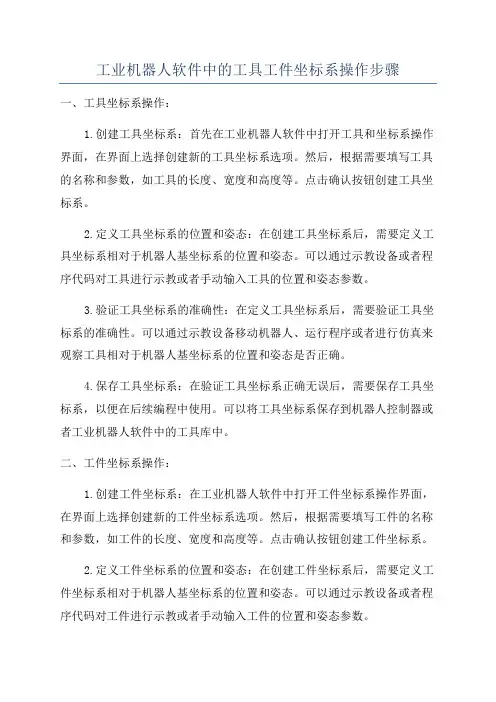

工业机器人软件中的工具、工件坐标系操作步骤
工具坐标系的建立步骤:
1、AB B→手动操纵→坐标系选择“基坐标”→点击“工具坐标”→新建→数据声明表:名称(tool)、范围(任务)、存储类型(可变量)、任务(T-ROB1)、模块,→确定
2、光标选中新建的名称tool→编辑→更改值→修改重量mass、重心坐标cog的x、y、z值→确定
3、光标选中新建的名称tool→编辑→定义→方法(TCP和Z、X)、点数(4点)→调节关节轴,分别选中点1、2、3、
4、X、Z对好位置,点击修改位置→确定
4、重定位操作:AB B→手动操纵→动作模式选择“重定位”、坐标系选择“工具”→点击“工具坐标”选择刚建好的工具坐标系“tool →操作摇杆。
工件坐标系的建立步骤:
1、AB B→手动操纵→坐标系选择“基坐标”→点击“工件坐标”→新建→数据声明表:名称(wobjl)、范围(任务)、存储类型(可变量)、任务(T-ROB1)、模块,→确定
2、光标选中新建的名称wobjl→编辑→定义→用户方法:3点:用户点X1为原点、用户点X2为X轴正方向上的点、用户点Y1为Y 轴正方向上的点,分别选中点,修改位置→确定。

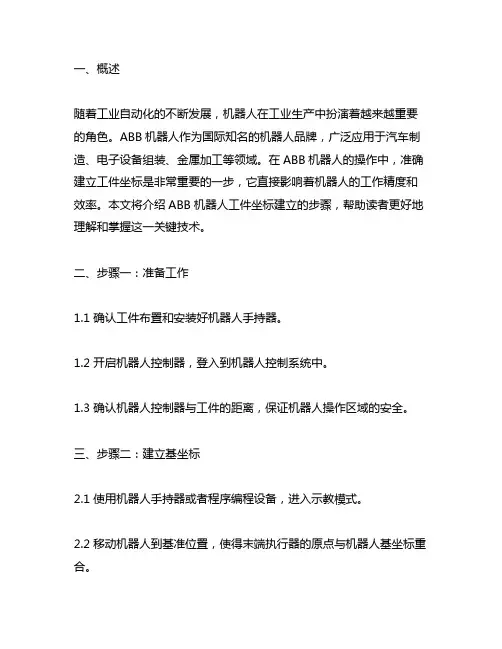

一、概述随着工业自动化的不断发展,机器人在工业生产中扮演着越来越重要的角色。
ABB机器人作为国际知名的机器人品牌,广泛应用于汽车制造、电子设备组装、金属加工等领域。
在ABB机器人的操作中,准确建立工件坐标是非常重要的一步,它直接影响着机器人的工作精度和效率。
本文将介绍ABB机器人工件坐标建立的步骤,帮助读者更好地理解和掌握这一关键技术。
二、步骤一:准备工作1.1 确认工件布置和安装好机器人手持器。
1.2 开启机器人控制器,登入到机器人控制系统中。
1.3 确认机器人控制器与工件的距离,保证机器人操作区域的安全。
三、步骤二:建立基坐标2.1 使用机器人手持器或者程序编程设备,进入示教模式。
2.2 移动机器人到基准位置,使得末端执行器的原点与机器人基坐标重合。
2.3 在机器人控制器中设置基座坐标系原点,记录好坐标值。
四、步骤三:使用外部传感器校准工件坐标3.1 安装外部传感器,如视觉传感器、激光传感器等,并与机器人控制系统进行实时连接。
3.2 在示教模式下,通过外部传感器对工件进行扫描或者识别,获取其实际位置和姿态数据。
3.3 将外部传感器获取的数据与机器人基坐标系进行转换,得到工件在机器人坐标系中的位置和姿态信息。
五、步骤四:校准工件坐标4.1 使用机器人手持器或者程序编程设备,将机器人移动到工件的参考点处。
4.2 在示教模式下,利用外部传感器获取参考点的位置和姿态数据,并记录下来。
4.3 在机器人控制器中,对工件坐标进行校准,使得机器人能够准确识别和定位工件。
六、步骤五:保存和验证工件坐标5.1 确认工件坐标已经校准成功,并进行保存。
5.2 通过设定不同的姿态姿势,测试机器人是否能够准确地识别和定位工件。
5.3 对工件坐标进行进一步验证,保证机器人的操作精度和稳定性。
七、总结通过以上步骤,ABB机器人工件坐标的建立就完成了。
在实际操作中,根据具体的工件形状、尺寸和要求,可能会有一些细微的差别,需要根据实际情况进行调整和优化。
工具坐标系的建立步骤:
1、AB B→手动操纵→坐标系选择“基坐标”→点击“工具坐标”→新建→数据声明表:名称(tool)、范围(任务)、存储类型(可变量)、任务(T-ROB1)、模块,→确定
2、光标选中新建的名称tool→编辑→更改值→修改重量mass、重心坐标cog的x、y、z值→确定
3、光标选中新建的名称tool→编辑→定义→方法(TCP和Z、X)、点数(4点)→调节关节轴,分别选中点1、2、3、
4、X、Z对好位置,点击修改位置→确定
4、重定位操作:AB B→手动操纵→动作模式选择“重定位”、坐标系选择“工具”→点击“工具坐标”选择刚建好的工具坐标系“tool →操作摇杆。
工件坐标系的建立步骤:
1、AB B→手动操纵→坐标系选择“基坐标”→点击“工件坐标”→新建→数据声明表:名称(wobjl)、范围(任务)、存储类型(可变量)、任务(T-ROB1)、模块,→确定
2、光标选中新建的名称wobjl→编辑→定义→用户方法:3点:用户点X1为原点、用户点X2为X轴正方向上的点、用户点Y1为Y轴正方向上的点,分别选中点,修改位置→确定。
