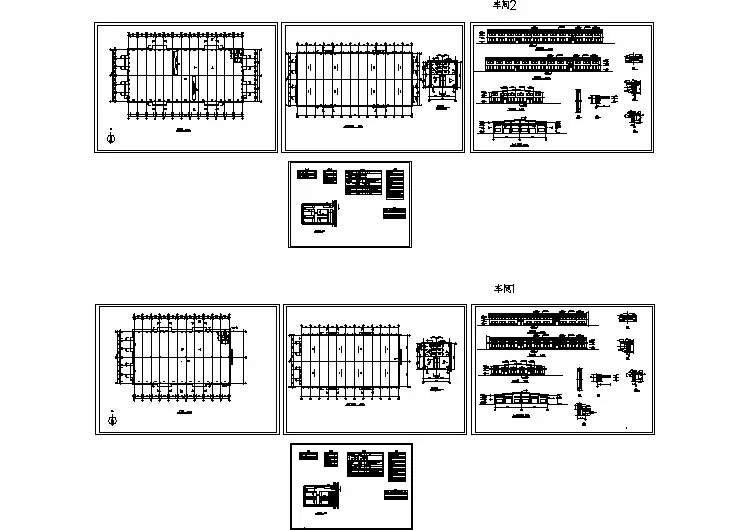

肉制品车间平面图

南阳理工学院本科生毕业设计学院：生物与化学工程学院专业：食品科学与工程学生：张曼****：***完成日期2014 年 5 月南阳理工学院本科生毕业设计年产3000吨鸡肉火腿肠的车间设计The Design for a Chicken Sausage Workshop of3000-ton Annual Output总计：毕业设计31页表格：14个插图：6幅南阳理工学院本科毕业设计年产3000吨鸡肉火腿肠的车间设计The Design for a Chicken Sausage Workshop of 3000-ton Annual Output学院：生物与化学工程学院专业：食品科学与工程学生姓名：张曼学号：105010940014指导教师（职称）：李宏彬（副教授）评阅教师：完成日期：2014年5月南阳理工学院Nanyang Institute of Technology年产3000吨鸡肉火腿肠的车间设计食品科学与工程张曼[摘要] 本设计主要是进行年处理量为3000吨的鸡肉火腿肠的车间设计。

通过对国内外鸡肉消费情况的分析与对比，分析了我国的鸡肉及鸡肉深加工制品的产业现状及发展趋势。

根据产品的工艺设计结合拟定的产品进行了详细的工艺论证，在此基础上进行了物料衡算，设备选型以及水电汽的消耗计算，最后还进行了必要的技术经济分析。

本设计充分考虑了鸡肉火腿肠的发展现状和发展趋势，从满足工艺要求出发选择设备，保证车间布局合理、规范，使整个生产流程尽量机械化、自动化。

在完成设计说明的基础上，绘制了工艺流程图、设备图、车间平面图和车间设备布置图。

[关键词] 鸡肉；火腿肠；车间设计；物料衡算；设备选型The Design for a Chicken Sausage Workshop of 3000-ton AnnualOutputFood Science and Engineering Zhang ManAbstract: The design is mainly about the design of plant with an annual output of three thousand tons of chicken sausage. By analyzes and comparison of domestic and foreign chicken consumption situation, this paper analyzes the industry status and development trend of chicken and chicken deep processed products of our country. According to the process design of products the design carries out detailed technology demonstration, combined with the prepared products. On the basis of this, the design makes the material balance calculation, consumption utility of equipment selection and computing and the necessary technical and economic analysis in the end. The design fully considers the development status and trend of chicken sausage, selects the device from the perspective of meeting process requirement and ensures the layout of workshop reasonable and standard, which makes the entire production process to be mechanization, automation. Based on finishing the design specifications, this thesis renders the diagrams of process flow, equipment, workshop layout and workshop equipment layout.Key Words: Chicken; ham sausage; plant design; material balance; equipment selection目录1 前言 (1)1.1 火腿肠的简介 (1)1.2 鸡肉火腿肠产业发展现状 (1)1.3 鸡肉火腿肠产业发展趋势 (2)1.4 选题的目的和意义 (3)2 产品的工艺设计 (4)2.1 产品说明 (4)2.2 产品的质量要求 (4)2.3 鸡肉火腿肠生产工艺流程 (5)2.4 工艺说明 (6)3 物料衡算与主要设备选型 (9)3.1 物料衡算 (9)3.2 包装材料计算 (11)3.3.1 设备选型的原则 (11)3.3.2 主要设备的衡算与选型 (12)4 生产车间设计 (15)4.1 生产车间设计 (15)4.2 生产车间设备布置原则 (16)4.3 生产车间对设施的要求 (17)4.4 典型设备图 (18)5 劳动定员 (20)5.1 计算生产人员定员时应考虑的因素 (20)5.2 人员编制 (20)6 公共系统、工厂环保及水电汽消耗 (22)6.1 公共系统配备要求 (22)6.2 环境保护执行标准及治理方案 (22)6.3 生产过程中的水电汽的计算 (23)7 综合经济技术分析 (25)7.1 投资估算 (25)7.2 年经营费用 (25)7.3 利润、利润率、投资回收期的计算 (26)结束语 (28)参考文献 (29)附录 (30)致谢 (31)1 前言1.1 火腿肠的简介火腿肠最先起源于日本和欧美，进入中国的历史并不长。

. 整体规划.冷库车间平面图（3号-2号-12号）西北 东南2000031750 2500 3175030000 6000 30000 9000 20000 20000 20000 5000 65000冷库内走廊恒温库1号 设计使用温度 -15℃~-10℃ 20×30=600m 2恒温库6号 设计使用温度 -15℃~-10℃ 20×30=600m 2封闭式冷库外走廊 低温库4号 设计使用温度 -30℃~-25℃ 20×30=600m 2低温库L3号 设计使用温度 -30℃~-25℃ 20×17=340m 2 低温库5号 设计使用温度 -30℃~-25℃ 20×30=600m 2恒温库2号 设计使用温度 -15℃~-10℃ 20×30=600m 2 封闭式冷库内走廊 食品罐头车间12号 （可以生产糖水食品仁【多种软包、瓶装、马口铁装】、盐水食品仁、枫糖食品仁、蜂蜜食品仁、糖水黑食品、原味金黄食品酱、调味金黄食品酱、金食品膏、金黄食品沙、纯板食品蓉、食品蓉、冷冻原味食品茸、冷冻食品浆、冷冻食品泥、中式格拉帕食品、含气甘食品仁、含气枫糖板食品仁、含气食品【开口】、欧式真空食品、中式MARRON GLACE 、糖霜食品纳豆、冰皮食品甘纳豆、甜糯食品干、欧式即食食品酱、冷冻即食金黄食品酱、养生食品干）冷冻食品车间2号 （可以生产：速冻生制食品、速冻熟制食品、速冻开口笑栗速冻盐煮樱花食品、速冻樱花烤食品、速冻韩式烧食品、速冻糖炒板食品、速冻热烫板食品仁、速冻食品米、速冻糖炒食品仁、速冻蒸制食品仁、速冻刀削食品仁、速冻刀削糖渍食品仁、速冻香糯贡食品、速冻烤食品仁、矾水保鲜食品仁、真空保鲜食品米）-根据当地产品的品种特点可以开发其他类板栗产品。

食品调理类在调理车间生产（调理类包括食品万、食品布丁、食品羊羹、食品派、食品饼、食品铜锣烧、59秒食品浆等 13000制冷 机房 控制室60m3地下冷却池 东北西南冷库车间立面示意图东北面西北面西南面东南面说明：由于气温较高，耗冷量较大，图中标的设计温度看起来较低，主要考虑板栗收获季节会提前，板栗本身的田间热比较大，如果设计低了，很难降下温，板栗降不下温度是最大的忌讳，一般用麻袋收货的板栗要求入库12小时后温度降到8℃，用开眼蛇皮袋收货的板栗要求入库12小时后温度降到11℃。

肉制品车间平面图及工
艺流程
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
生产车间平面布局图北电控间
速
炸鸡间配料间腌制间
注射间整理间恒温库冻洗理整形间
煮制间
库
晾货间
走廊
分割间
洗
烟熏间洗刷间走晾衣间衣
间天井预冷池
电
电走
梯
梯
包装间廊
廊副品加工间
浴更衣室
更衣室浴
室 WC WC 室
洗手消毒走廊
脱毛间电晕间
杀菌间
浴 WC 更衣室
更衣室 WC 浴浸汤池
室
室
成品库办公室
办公室 WC 办公室
工艺流程图
白条鸡解冻洗理造型抹蜜油炸蒸煮晾制真空包装
杀菌保温待检包装入库
原料肉解冻清洗分割注射滚揉蒸煮晾货
切块真空包装杀菌保温待检包装入库。
