电气运行规程需补充类容：电气事故处理原则一、事故处理的主要任务和一般原则和主要任务1. 事故处理的主要任务：1.1 迅速解除对人身和设备的威胁，消除事故根源，尽快限制事故的发展。
1.2 应尽量设法保证厂用电系统的正常运行。
1.3 在不损坏设备和不危及人身安全的情况下，用一切可能办法维持设备继续运行，减少限电范围，包括动用设备的事故过负荷能力。
1.4 尽快对停电设备恢复供电。
1.5 在事故已被限制并趋于正常稳定状态时，应尽快将运行方式恢复到正常的运行方式。
2. 事故处理的一般原则：2.1 根据表计指示、保护动作信号、故录仪动作情况和设备的外部特征，判断事故性质，了解事故状况。
2.2 解除对人身及设备的威胁，必要时可停止设备运行，隔离已受损伤的设备。
2.3 检查备用电源的投入情况，必要时按规程规定进行强送电。
2.4 迅速进行检查和试验，判断故障性质、地点及范围。
2.5 事故处理中，必须考虑系统之间的同期性，防止非同期并列。
2.6 对故障设备进行停电处理，并作好安全措施，通知检修人员处理。
2.7 在派人外出检查设备和寻找故障点时，未取得联系之前，不论情况如何紧急，不允许对被检查设备合闸送电。
对无故障象征属于保护误动或后备保护越级动作的事故，可进行试送电。
2.8 事故处理始终要保持相互联系，服从领导。
对有关现象和各项操作时间做好记录。
2.9 发生事故，应立即汇报上级领导，并由值长统一调度指挥进行处理，但下列情况可自行处理再汇报：（1）危及人身和设备安全时。
（2）厂用电中断时，恢复的操作。
（3）将已损坏的设备进行隔离。
（4）通讯中断时，应按规程处理后，再设法进行联系。
（5）电气设备着火时切断电源。
（6）母线失压，断开母线上的开关。
（7）低频事故时，按规定断开应断开的开关。
二、母线失压事故的处理基本原则：1.当母线因故失压(确定不是由于PT断线及表计失真引起的假失压)，值班人员应立即拉开失压母线上所有断路器(包括母联断路器)，对母线设备进行全面检查，汇报（值长）调度。

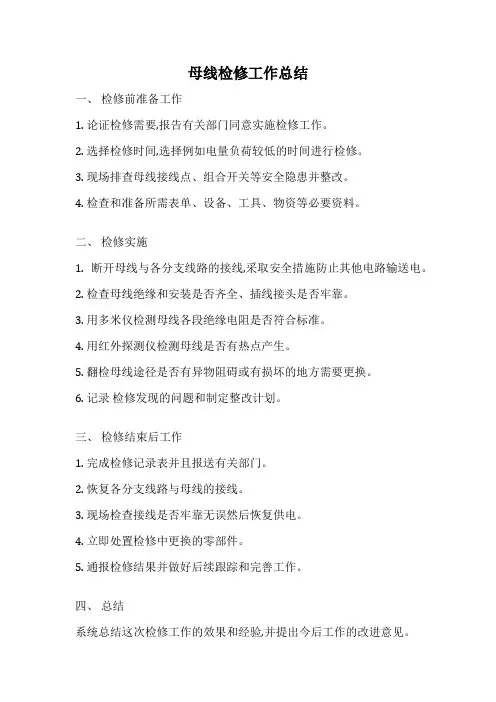

母线检修工作总结
一、检修前准备工作
1. 论证检修需要,报告有关部门同意实施检修工作。
2. 选择检修时间,选择例如电量负荷较低的时间进行检修。
3. 现场排查母线接线点、组合开关等安全隐患并整改。
4. 检查和准备所需表单、设备、工具、物资等必要资料。
二、检修实施
1. 断开母线与各分支线路的接线,采取安全措施防止其他电路输送电。
2. 检查母线绝缘和安装是否齐全、插线接头是否牢靠。
3. 用多米仪检测母线各段绝缘电阻是否符合标准。
4. 用红外探测仪检测母线是否有热点产生。
5. 翻检母线途径是否有异物阻碍或有损坏的地方需要更换。
6. 记录检修发现的问题和制定整改计划。
三、检修结束后工作
1. 完成检修记录表并且报送有关部门。
2. 恢复各分支线路与母线的接线。
3. 现场检查接线是否牢靠无误然后恢复供电。
4. 立即处置检修中更换的零部件。
5. 通报检修结果并做好后续跟踪和完善工作。
四、总结
系统总结这次检修工作的效果和经验,并提出今后工作的改进意见。

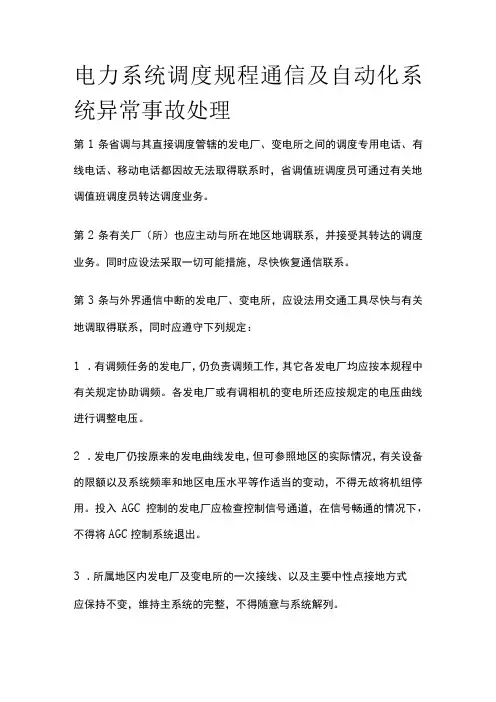

电力系统调度规程通信及自动化系统异常事故处理第1条省调与其直接调度管辖的发电厂、变电所之间的调度专用电话、有线电话、移动电话都因故无法取得联系时，省调值班调度员可通过有关地调值班调度员转达调度业务。
第2条有关厂（所）也应主动与所在地区地调联系，并接受其转达的调度业务。
同时应设法采取一切可能措施，尽快恢复通信联系。
第3条与外界通信中断的发电厂、变电所，应设法用交通工具尽快与有关地调取得联系，同时应遵守下列规定：1.有调频任务的发电厂，仍负责调频工作，其它各发电厂均应按本规程中有关规定协助调频。
各发电厂或有调相机的变电所还应按规定的电压曲线进行调整电压。
2.发电厂仍按原来的发电曲线发电，但可参照地区的实际情况，有关设备的限额以及系统频率和地区电压水平等作适当的变动，不得无故将机组停用。
投入AGC控制的发电厂应检查控制信号通道，在信号畅通的情况下，不得将AGC控制系统退出。
3.所属地区内发电厂及变电所的一次接线、以及主要中性点接地方式应保持不变，维持主系统的完整，不得随意与系统解列。
4.省调已经批准开工的检修、试验等工作，如当值工作、情况较严重而非修不可的，可允许现场工作，但必须按时竣工。
对于待复役的设备在完工后可保持备用状态。
5.省调预发的所有操作任务票均不得自行操作，如操作任务票已经发令而正在操作者，则可将该操作任务票执行完毕。
第4条在系统发生事故的同时，各地调、发电厂及变电所与省调的通信中断,则各单位值班运行人员应根据本规程中〃系统频率调整〃和〃系统电压调整〃、〃系统事故处理〃和〃通信中断时系统的调度工作和事故处理〃部分的有关条文规定自行处理。
第5条通信中断时,若系统发生事故,现场值班人员进行处理的规定：1.线路故障按下列原则处理：(1)馈电线路跳闸，重合闸未动或重合不成，立即强送一次，强送不成断路器转冷备用(单机容量为20万千瓦及以上机组的母线，其出线尽量避免强送)。
(2)220kV系统联络线、环网线路(包括双回线)故障三相跳闸后，当线路侧有电，可立即检定同期并列或合环，若线路侧无电，应等待来电，现场值班人员不得自行向线路强送电。
母线故障分析及处理母线故障是电力系统中常见的故障之一，它可能导致整个电力系统的停电或损坏。
为了确保电力系统的正常运行，及时分析和处理母线故障至关重要。
首先，对于母线故障的分析，我们需要确定故障的性质和原因。
母线故障通常分为短路故障和开路故障两种。
对于短路故障，我们可以通过瞬时电流测量来确定故障的位置。
当母线发生短路时，电流会迅速增大，通过瞬时电流测量设备可以记录短路时电流波形的峰值和时间。
通过比较各个测量点的电流波形，可以确定故障发生的位置。
在发现故障位置后，需要对故障电路进行检修或更换设备。
对于开路故障，我们可以通过变压器绕组的灵敏度测量和回路电压法来确定故障的位置。
在发生开路故障时，变压器绕组之间的电压会减小或消失。
通过测量各个绕组之间的电压差，可以确定故障发生的位置。
一旦确定故障位置，需要对故障进行修复或更换受损设备。
在处理母线故障时，我们需要注意以下几点：首先，确保个人安全。
在处理母线故障时，可能存在高电压和高电流，因此必须戴好绝缘手套、穿戴好防护服，并遵循相关的操作规程和安全标准。
其次，根据故障的性质选择合适的维修方式。
对于短路故障，如果故障位置明确，可以直接更换故障设备或修复故障线路。
对于开路故障，需要对故障设备进行绝缘测试和维修，或者更换受损的设备。
最后，对于大规模母线故障，需要及时调度和配合相关部门进行处理和修复。
在处理故障期间，要及时与供电部门沟通，协调电力调度，确保电力系统的正常运行。
总之，母线故障的分析和处理是保障电力系统正常运行的重要环节。
通过准确分析故障的性质和原因，选择合适的维修方式，并做好个人安全保护，可以有效地解决母线故障问题，保障电力系统的安全稳定运行。

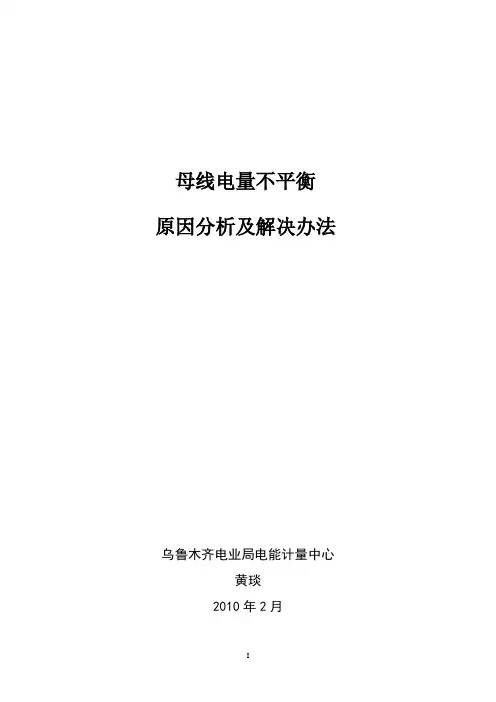

母线电量不平衡原因分析及解决办法乌鲁木齐电业局电能计量中心黄琰2010年2月摘要：母线不平衡率是电能计量工作中需要注意的关键问题，控制母线不平衡率在标准范围之内是电能计量人员的主要任务之一。
本文首先分析了引起变电站母线电量不平衡的多种原因；之后针对母线电量不平衡的原因进行举例分析；最后提出了查处方法以及相应的解决办法。
关键词：母线，电量不平衡，电能计量，集中抄表系统目录：摘要： (1)关键词： (1)0 引言 (1)1 母线电量不平衡概念 (1)2 引起母线电量不平衡主要原因分析 (2)3 母线电量不平衡实际案例分析及解决办法 (2)3.1 倍率差错，计量有误 (2)3.2计量装置接线错误造成母线电量不平衡 (3)3.3集抄故障造成母线电量不平衡 (5)3.4潮流方向误判断造成母线电量不平衡 (6)3.5 无功补偿不及时造成母线电量不平衡 (6)4 结束语 (9)参考文献 (10)0 引言变电站母线电量不平衡故障原因的查处，是电能计量中一项技术性、经验性很强的工作，它涉及到的计量装置多、接线复杂 (有的计量、测量、远动共用一条电流回路)，如何快速准确的查处此类故障是电能计量人员所期望的。
随着新疆电力事业的飞速发展，计算机网络技术开始广泛应用，为了保证各变电站运行的可靠性，同时为了对各变电站的电量进行实时监测。
乌鲁木齐市电业局在各个变电站安装了集抄系统，加大对变电站各级母线电量平衡率的统计分析，为经营管理工作提供了可靠的参考依据。
本文着重分析造成母线不平衡的原因及其对策分析，以便在今后的工作中能为电能计量人员快速判断和解决母线电量不平衡提供参考。
1 母线电量不平衡概念“母线电量不平衡”是指变电站变压器低压侧进入母线的电量和母线各路出线电量和之差。
就变电站的一条10kV 母线来讲，母线正常消耗电量主要包括母线导体电阻的损耗电量以及导线、断路器接触电阻、电压互感器(TV)及电流互感器(TA)等损耗的电量，这些均可影响母线电量的不平衡。

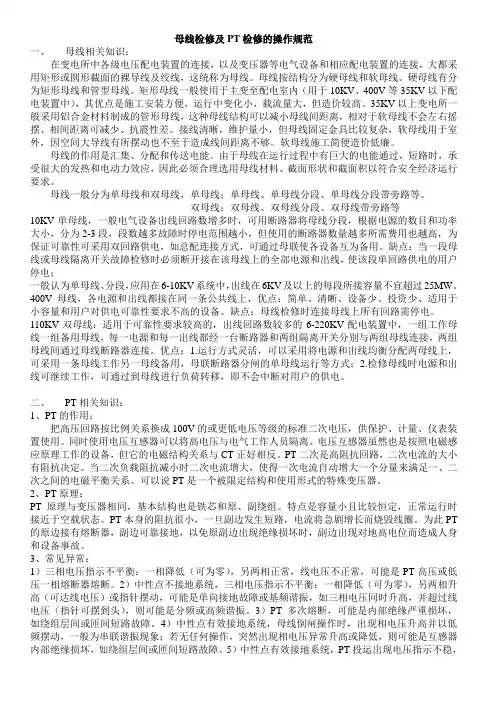

母线检修及PT检修的操作规范一、母线相关知识：在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线及绞线，这统称为母线。
母线按结构分为硬母线和软母线。
硬母线有分为矩形母线和管型母线。
矩形母线一般使用于主变至配电室内（用于10KV、400V等35KV以下配电装置中），其优点是施工安装方便，运行中变化小，载流量大，但造价较高。
35KV以上变电所一般采用铝合金材料制成的管形母线，这种母线结构可以减小母线间距离，相对于软母线不会左右摇摆、相间距离可减少、抗震性差。
接线清晰，维护量小，但母线固定金具比较复杂，软母线用于室外，因空间大导线有所摆动也不至于造成线间距离不够。
软母线施工简便造价低廉。
母线的作用是汇集、分配和传送电能。
由于母线在运行过程中有巨大的电能通过，短路时，承受很大的发热和电动力效应，因此必须合理选用母线材料、截面形状和截面积以符合安全经济运行要求。
母线一般分为单母线和双母线，单母线：单母线、单母线分段、单母线分段带旁路等。
双母线：双母线、双母线分段、双母线带旁路等10KV单母线，一般电气设备出线回路数增多时，可用断路器将母线分段，根据电源的数目和功率大小，分为2-3段，段数越多故障时停电范围越小，但使用的断路器数量越多所需费用也越高，为保证可靠性可采用双回路供电，如总配连接方式，可通过母联使各设备互为备用。
缺点：当一段母线或母线隔离开关故障检修时必须断开接在该母线上的全部电源和出线，使该段单回路供电的用户停电；一般认为单母线、分段，应用在6-10KV系统中，出线在6KV及以上的每段所接容量不宜超过25MW。
400V母线，各电源和出线都接在同一条公共线上，优点：简单、清晰、设备少、投资少、适用于小容量和用户对供电可靠性要求不高的设备。
缺点：母线检修时连接母线上所有回路需停电。
110KV双母线：适用于可靠性要求较高的，出线回路数较多的6-220KV配电装置中，一组工作母线一组备用母线，每一电源和每一出线都经一台断路器和两组隔离开关分别与两组母线连接，两组母线间通过母线断路器连接。

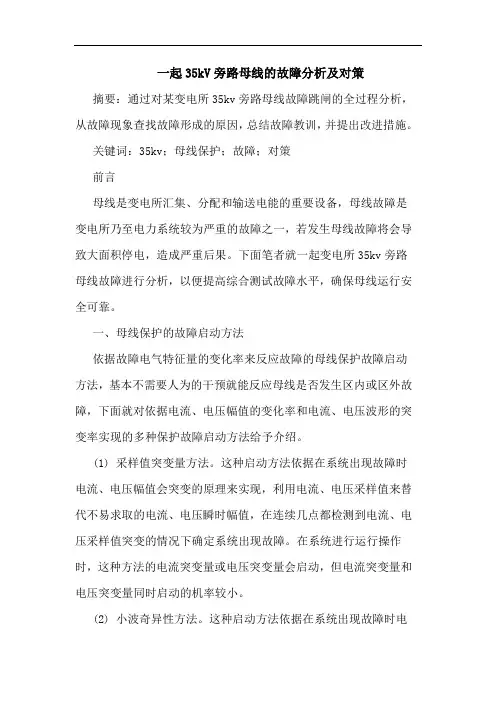

一起35kV旁路母线的故障分析及对策摘要：通过对某变电所35kv旁路母线故障跳闸的全过程分析，从故障现象查找故障形成的原因，总结故障教训，并提出改进措施。
关键词：35kv；母线保护；故障；对策前言母线是变电所汇集、分配和输送电能的重要设备，母线故障是变电所乃至电力系统较为严重的故障之一，若发生母线故障将会导致大面积停电，造成严重后果。
下面笔者就一起变电所35kv旁路母线故障进行分析，以便提高综合测试故障水平，确保母线运行安全可靠。
一、母线保护的故障启动方法依据故障电气特征量的变化率来反应故障的母线保护故障启动方法，基本不需要人为的干预就能反应母线是否发生区内或区外故障，下面就对依据电流、电压幅值的变化率和电流、电压波形的突变率实现的多种保护故障启动方法给予介绍。
(1) 采样值突变量方法。
这种启动方法依据在系统出现故障时电流、电压幅值会突变的原理来实现，利用电流、电压采样值来替代不易求取的电流、电压瞬时幅值，在连续几点都检测到电流、电压采样值突变的情况下确定系统出现故障。
在系统进行运行操作时，这种方法的电流突变量或电压突变量会启动，但电流突变量和电压突变量同时启动的机率较小。
(2) 小波奇异性方法。
这种启动方法依据在系统出现故障时电流、电压波形会突变的原理来实现，利用小波奇异性的检测理论，检测出电流、电压波形的突变，以便识别出系统故障的发生。
在系统进行运行操作时，这种方法也可能会启动。
(3) 自适应模型预测方法。
这种启动方法是依据在系统出现故障时电流、电压波形会突变的原理来实现。
在系统正常运行时，用一个自适应模型去替代正弦波形，其自适应模型计算出的正弦输出与实际检测的正弦波形相差很小。
在系统出现故障时，其自适应模型计算出的正弦输出与实际检测的故障波形相差很大，利用这一结果，就可识别出系统故障的发生。
在系统进行运行操作时，这种方法也可能会启动。
(4) 瞬时幅值突变量方法。
这种启动方法依据在系统出现故障时电流、电压幅值会突变的原理来实现。
变电站母线故障的分析及处理摘要：变电站母线是电力系统中最重要的电气设备之一，它是电源和用户以及不同电源的连接处。
母线故障的发生概率较小，但故障的后果很严重，可能会使电气设备遭到严重破坏，引起大面积停电，甚至会造成电力系统瓦解。
不同的接线方式下母线故障、故障的后果以及处理方式都有很大的差别，本文对变电所母线故障及故障的处理过程进行分析。
关键词：母线接线方式故障故障处理保护前言母线发生故障，会直接导致对用户供电的中断。
首先正确判断、迅速隔离故障点，对减少负荷损失、停电时间十分有益，这是处理母线故障的原则。
再就是使用一些先进的保护装置，比如微机母差保护，其保护功能比起传统的母差保护更加完善，动作更加可靠，一旦发生故障，可以迅速、准确的动作，不会因为保护装置的自身问题造成大面积的停电以及拖延停电时间。
最后，应减小人为因素的影响，避免误操作、保护装置误整定的发生。
1、母线的故障类型及原因变电所母线是电力系统中最重要的电气设备之一，它是电源和用户以及不同电源的连接处。
母线故障的发生概率较小，通常是因为母线上设备故障引起，但故障的后果很严重，可能会使电气设备遭到严重破坏，引起大面积停电，甚至会造成电力系统瓦解。
即使是3/2接线，也会使电网间的联络失去，稳定下降。
1.1故障的类型（1）单相接地故障（2）金属性接地故障（3）间歇性接地故障或经大电阻接地故障（4）相间短路故障（5）相间短路接地故障1.2 故障的原因根据华东电网近二十多年运行资料统计表明，变电所母线故障一般都是由下列原因引起的：（1）母线上的设备故障引起的：母线绝缘子和开关套管的闪络；连接在母线上的电压互感器及装在开关和母线间的电流互感器发生故障；连接在母线上的刀闸或避雷器、绝缘子的损坏；其他外部因素引起的：施工工具碰及导线、大风或地震引起的母线设备弯曲变形等引起的母线故障（2）二次回路故障引起母差保护或自动装置误动使母线停电；（3）人员误碰、误操作引起的；（4）越级跳闸引起母线失电。
220kV变电站运行中的常见事故及处理对策摘要：电力系统在正常运行过程中会受到各种内外部因素的影响，所以时常会出现各种运行事故。
变电站在电力系统发展中起着改变电压等级、分配电压电能的重要作用，如果变电站出故障，势必会影响整个电力系统的正常运行。
本文首先阐述了220kV变电站运行管理方式，然后论述了220kV变电站事故处理任务和原则，然后分析了220kV变电站运行中的常见事故以及处理对策。
关键词：220kV变电站；运行；常见事故；处理对策一、引言220kV变电站在电力系统中的作用是接收电能以及分配电压和电能，变电站的稳定可靠运行才能为整个电力系统的运行提供最大化的保障。
电力企业应该分析220kV变电站运行过程中的常见事故，针对这些事故采取有效的解决措施，防止事故酿成更大的经济损失。
二、220kV变电站运行管理方式1.巡视管理220kV变电站巡视管理的方式主要分为两种，其一是现场巡视，这是传统变电站管理方式；其二是远程巡视，这是在信息技术大力发展的基础上发展起来的。
在采用巡视管理的时候应该遵循以下几个要点：第一，全面掌握自动化设备的运行情况。
现场巡视的重点在于对人管理，远程巡视使用的是先进的信息技术来监督变电站各种设备的运行状态。
第二，观察保护装置，确定装置有无异常信号。
第三，可以利用红外测温手段来监测设备的性能。
2.操作管理220kV变电站是各区域电网的重点环节，倒闸操作具有复杂性的特点，在操作过程中需要遵守如下原则：第一。
严格按照操作流程进行操作；第二，仔细检查设备的运行状态，在对软、硬压板进行操作时，则应该保证正常运行的时间间隔，在压板检修的时候不能触碰压板。
3.值班管理第一，科学安排值班表。
既能保证变电站的日常巡视、操作和事故可以合理开展，同时又可以让员工得到充足的休息，以保持工作精力。
第二，通过教育培训等方式提高值守人员自身的技能水平与管理能力。
因为220kV变电站的电压等级比较高，相比较例110kV、35kV 等低电压等级的转换容量更大，分布较为分散，对值班人员的综合素质要求更高一些，所以值班员则必须具备独挡一面的素质与能力。
变电站事故处理的一般原则1、根据当时的运行方式、天气、工作情况、继电保护及自动装置的动作情况，报出的信号、表计指示和设备情况，判明事故的性质和范围。
迅速限制事故的发展，消除事故的根源，解除人身和设备的威胁。
要想正确、迅速地处理事故，首先必须作出正确的判断，这和医生给人治病一样，必须有正确的诊断，才能对症下药，应准确判明事故的性质和范围，包括因事故影响的停电范围和故障可能发生地范围，。
明确了这些范围，处理时才不会扩大事故，才能及时恢复供电和系统正常运行，否则，向故障点合闸送电，会加重设备损坏，甚至扩大事故，2、用一切办法保持设备继续运行，保持对用户的供电。
3、尽快恢复对已停电用户的供电，要优先恢复站用电，先恢复对重要用户的供电。
事故处理中，运行人员要处理好排除设备的故障和恢复供电之间的关系，应当对具备送电条件的用户先恢复供电，先恢复无故障设备的运行，在检查处理故障设备，以减小损失。
否则，将扩大事故和延误恢复送电，造成不应有的损失。
4、设备损坏，无法自行处理时，应立即汇报上级。
在检修人员到达现场之前，应先做好安全措施。
5、调整系统运行方式，恢复正常运行。
变电站事故处理的要求和有关规定；1、变电站事故处理，必须严格遵守《电业安全工作规程》、调度规程、现场运行规程，现场事故预案，以及各级技术管理部门有关规章制度。
2、事故处理过程中，运行人员应沉着果断，认真监视表计、信号指示并做好记录，对设备的检查要认真、仔细，正确判断故障的范围及性质，回报术语准确简明。
3、为了防止事故扩大，在紧急情况下可不需等待调度指令而自行处理的项目有：i.将直接威胁人身或设备安全的设备停电。
ii.将已损坏的设备隔离。
iii.当站用电停电时恢复其电源。
iv.断路器由于误碰跳闸（系统联络线断路器除外）可将断路器立即合上，然后向调度汇报。
v.当母线失压时，将连接在该母线的断路器断开。
变电站事故、异常处理的方法和顺序；1、及时检查、记录保护及自动装置的动作信号和事故象征。
110KV母线故障现象：1、工控机报警信号响，保护动作2、整流所所有表计指示到零3、所有动力电源消失处理：1、立即开启事故照明。
2、根据工控机上的报警信息，判断故障性质，范围。
同时派人到14。
5M详细检查110KV母线系统有无明显故障点，并将检查结果汇报车间，调度。
3、检查110KV所有开关的状态，将未断开的开关手动断开。
考虑是否因负荷开关拒动而越级跳闸。
4、如果一条母线有明显故障点，将所有负荷切至另一条母线上恢复供电。
5、恢复时，先恢复动力变，再恢复四台机组。
6、如果母线无明显故障点，可先用181开关给Ⅰ母充电,再用180（投充电保护）给II母充电正常后恢复供电。
110kv PT二次快速掉闸现象：1、110kv母线电压指示不平衡，故障相偏低；处理：1、试合PT二次小开关一次，如不成功不允许再送，通知检修查找故障原因，消除后再送；2、如果是由于人员误碰造成二次开关跳闸，可迅速合上恢复电压互感器的正常运行，并立即汇报班长。
10kv进线开关掉闸（保护、速断、过流）现象：1、该段所带负荷全部失电，母线电压表指示到零；2、工控机报警指示开关掉闸，保护动作；处理：1、立即到就地检查进线开关保护动作情况；判断故障性质；2、详细检查变压器和10KV母线系统有无明显故障点。
3 将本段所带负荷全部停电，进线开关摇至过道，查明原因消除故障后测母线绝缘合格尽快恢复母线供电；4 考虑是否因负荷开关拒动而越级跳闸。
10KVPT一次保险熔断现象：1、熔断相电压降低，其它两相无明显变化；处理：1、将小车开关停电至过道，检查PT本体有无明显故障及一次保险是否熔断。
如熔断更换保险后试送，PT二次小开关掉闸只允许试送一次；2、试送不成功，通知检修处理。
3、查明原因，消除故障后恢复运行。
380V母线短路现象：1、本段电源开关掉闸2、工控机报警信号：保护动作处理：1、电源开关掉闸后，禁止在未查明原因的情况下强送电源开关、母联开关；2、检查保护动作情况；3、对变压器及有关设备进行详细检查，确定故障范围、性质；4、将母线所带负荷全部停电，测母线绝缘合格；5、用母联开关向绝缘合格的母线送电；6、考虑是否因负荷开关拒动而引起越级跳闸。
220kV母线一条母线检修时，运行母线故障的处理方案
一、编制目的
我厂220kV单母线运行时，若运行母线故障将造成全厂失电。
所以编制此处置方案，能迅速、果断、有序的处理，避免事故扩大和设备损坏，在最短时间内恢复厂用电，减少损失。
二、处理步骤
1）网控人员严密监视蓄电池放电电流，维持母线直流母线电压在允许范围内。
2）三期集控注意监视柴油发电机负荷情况，保安段电压正常。
3) 查保护动作情况，到升压站检查，立即汇报值长、调度。
4）恢复跳闸开关闪光，拉开110KV系统、6KV、400V系统未掉闸开关，将110KV I、II母线PT停电。
5) 若故障点能隔离或无明显故障点，联系调度用线路对我厂220kV充电。
6) 220KV 母线充电正常后， #2主变投运，对110KVⅠ母线充电，将110KV I 母线PT送电；合上110KV母联510开关充Ⅱ母线正常，将110KV II母线PT 送电。
7) #02、03高备变送电。
6KV Ⅴ、Ⅵ段用#03高备变供电，6KVⅢ、Ⅳ段母线用高备变供电，6KVⅡ段母线用#2高厂变供电。
8）合上#4主变534开关，合上#4主变504开关，#4主变并环。
9）二、三期400V低压厂用母线恢复原方式供电，三期保安段倒回工作电源供电，停柴油发电机。
10）若故障点无法隔离或短时处理不了，通知检修抓紧结束检修母线工作，尽快达到送电条件。
11）拉开220KV故障母线上刀闸，检修办理220KV母线工作票结束达到送电条件后，拆除临时安全措施，合上检修母线上所有刀闸。
12) 联系调度用线路对我厂充电220KV 母线充电正常后，按6—9项处理。
13）事故处理原则：优先恢复三期厂用电源。
