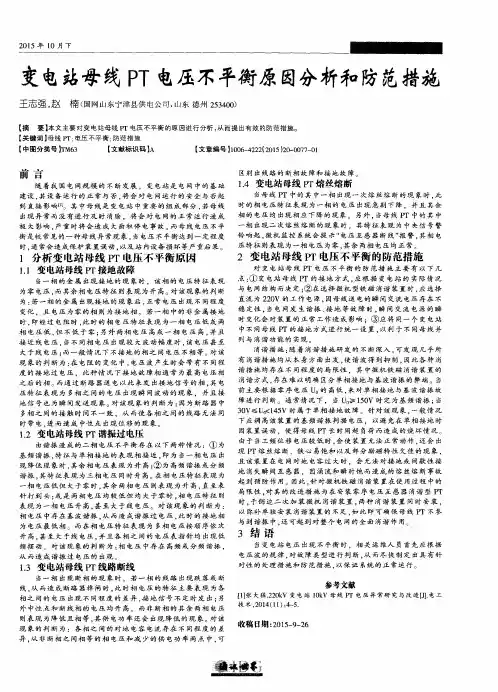

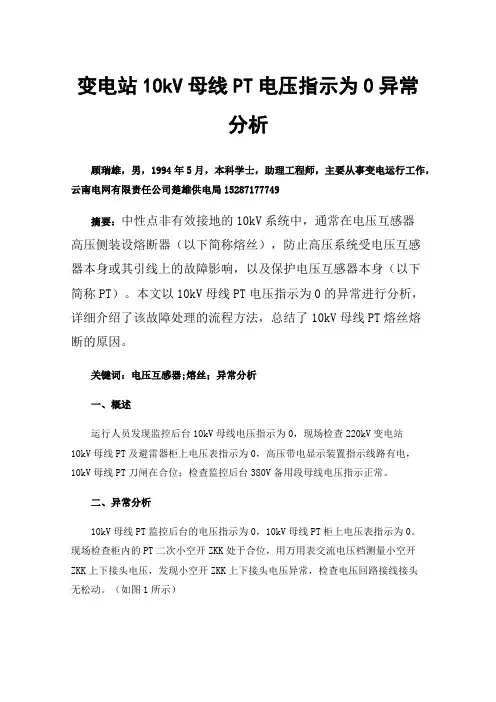

变电站10kV母线PT电压指示为0异常分析顾瑞雄，男，1994年5月，本科学士，助理工程师，主要从事变电运行工作，云南电网有限责任公司楚雄供电局152****7749摘要：中性点非有效接地的10kV系统中，通常在电压互感器高压侧装设熔断器（以下简称熔丝），防止高压系统受电压互感器本身或其引线上的故障影响，以及保护电压互感器本身（以下简称PT）。

本文以10kV母线PT电压指示为0的异常进行分析，详细介绍了该故障处理的流程方法，总结了10kV母线PT熔丝熔断的原因。

关键词：电压互感器;熔丝；异常分析一、概述运行人员发现监控后台10kV母线电压指示为0，现场检查220kV变电站10kV母线PT及避雷器柜上电压表指示为0，高压带电显示装置指示线路有电，10kV母线PT刀闸在合位；检查监控后台380V备用段母线电压指示正常。

二、异常分析10kV母线PT监控后台的电压指示为0，10kV母线PT柜上电压表指示为0。

现场检查柜内的PT二次小空开ZKK处于合位，用万用表交流电压档测量小空开ZKK上下接头电压，发现小空开ZKK上下接头电压异常，检查电压回路接线接头无松动。

（如图1所示）如图2所示，保护及计量电压回路中ZKK处于合位，10kV母线PT95M5刀闸手车G在运行位置，初步判定为PT刀闸手车内部问题。

高压带电显示装置指示线路有电，监控后台380V备用段母线电压指示正常，10kV母线PT95M5刀闸手车G在运行位置。

判断10kV母线PT一次设备正常带电运行，无损坏。

监控后台和现场电压表的电压显示都为0，判断不是单独电压表表计损坏。

（电压表如图3-1所示）10kV母线PT95M5刀闸手车的内部结构主要包括了以下元件：壳体、连体绝缘子、触头、触臂、熔丝、电压互感器、底盘车、手车框架及内置机构。

如图4所示，可以看出10kV母线PT熔丝的位置：一端和电压互感器连接，另一端和三相触头装置连接，当手车处于被推入开关柜内，并摇至运行状态时，三相触头装置与开关柜内的三相静触头及10kV 母线相连接。

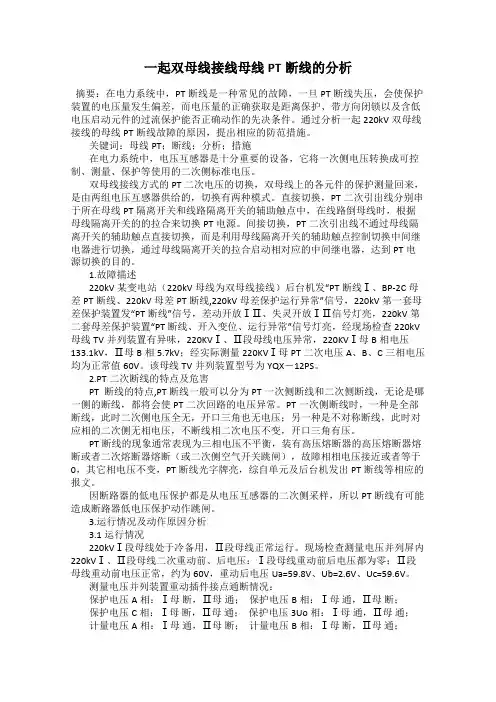

一起双母线接线母线PT断线的分析摘要：在电力系统中，PT断线是一种常见的故障，一旦PT断线失压，会使保护装置的电压量发生偏差，而电压量的正确获取是距离保护、带方向闭锁以及含低电压启动元件的过流保护能否正确动作的先决条件。

通过分析一起220kV双母线接线的母线PT断线故障的原因，提出相应的防范措施。

关键词：母线PT；断线；分析；措施在电力系统中，电压互感器是十分重要的设备，它将一次侧电压转换成可控制、测量、保护等使用的二次侧标准电压。

双母线接线方式的PT二次电压的切换，双母线上的各元件的保护测量回来，是由两组电压互感器供给的，切换有两种模式。

直接切换，PT二次引出线分别串于所在母线PT隔离开关和线路隔离开关的辅助触点中，在线路倒母线时，根据母线隔离开关的的拉合来切换PT电源。

间接切换，PT二次引出线不通过母线隔离开关的辅助触点直接切换，而是利用母线隔离开关的辅助触点控制切换中间继电器进行切换，通过母线隔离开关的拉合启动相对应的中间继电器，达到PT电源切换的目的。

1.故障描述220kV某变电站（220kV母线为双母线接线）后台机发“PT断线Ⅰ、BP-2C母差PT断线、220kV母差PT断线,220kV母差保护运行异常”信号，220kV第一套母差保护装置发“PT断线”信号，差动开放ⅠⅡ、失灵开放ⅠⅡ信号灯亮，220kV第二套母差保护装置“PT断线、开入变位、运行异常”信号灯亮，经现场检查220kV 母线TV并列装置有异味，220KVⅠ、Ⅱ段母线电压异常，220KVⅠ母B相电压133.1kV，Ⅱ母B相5.7kV；经实际测量220KVⅠ母PT二次电压A、B、C三相电压均为正常值60V。

该母线TV并列装置型号为YQX－12PS。

2.PT二次断线的特点及危害PT 断线的特点,PT断线一般可以分为PT一次侧断线和二次侧断线，无论是哪一侧的断线，都将会使PT二次回路的电压异常。

PT一次侧断线时，一种是全部断线，此时二次侧电压全无，开口三角也无电压；另一种是不对称断线，此时对应相的二次侧无相电压，不断线相二次电压不变，开口三角有压。

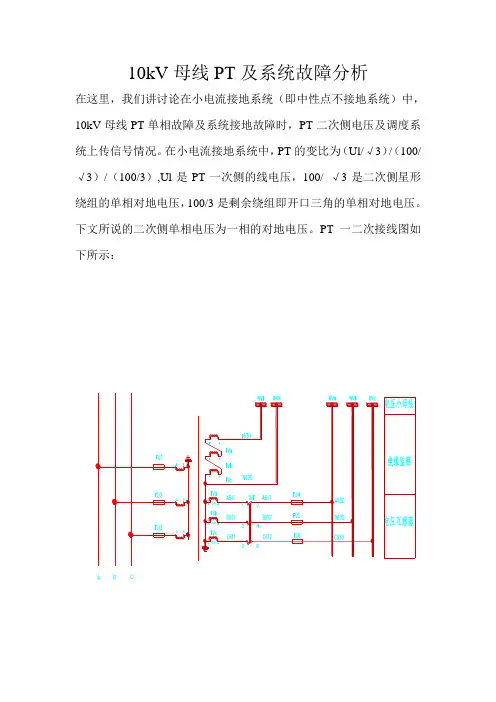

10kV母线PT及系统故障分析在这里，我们讲讨论在小电流接地系统（即中性点不接地系统）中，10kV母线PT单相故障及系统接地故障时，PT二次侧电压及调度系统上传信号情况。

在小电流接地系统中，PT的变比为（Ul/√3）/（100/√3）/（100/3）,Ul是PT一次侧的线电压，100/ √3是二次侧星形绕组的单相对地电压，100/3是剩余绕组即开口三角的单相对地电压。

下文所说的二次侧单相电压为一相的对地电压。

PT一二次接线图如下所示：1、故障表征：调度调度监控系统显示其中一相电压为0V ，其余两相电压正常，为5.77kV ，PT 断线告警信号及母线绝缘监察信号发信。

分析：一相电压为0V 及PT 断线告警信号发信表明PT 一相断线，由母线绝缘监察信号发信可知PT 开口三角电压在15V 以上，应为33.3V 。

此时，系统一相断线，非全相运行。

具体PT 二次侧向量图分析如下：假设A 相断线，则U a=0，30U =V b U c U b U 3.333/100===+ 。

图1 PT 一次侧A 相断线二次向量图2、故障表征：PT 断线告警信号及母线绝缘监察信号发信，调度调度监控系统显示正常相一次电压为5.77kV ，故障相电压下降，但不为0。

分析：PT 断线告警信号发信及故障相电压下降，但不为0说明故障相的PT 一次保险熔断，PT 断线告警说明零序电压大于15V 。

其二次侧的向量图如图2所示，分析如下：假设PT 一次侧A 相保险熔断，由于存在线圈间的电磁感应，所以Ua ≠0，30U =U a +c Ub U +>15v 。

Ua=0UcUb3U0=Ub+Uc图2 PT 一次侧A 相保险熔断向量图3、故障表征：PT 断线告警信号发信， 调度监控系统显示正常相一次电压为5.77kV ，故障相电压下降为0或接近于0的一个值。

分析：没有母线绝缘监察信号，因此PT 开口三角无电压，这说明PT 一次侧无故障，只可能是二次侧的故障相断线或是二次保险熔断。

文章编号：1006 — 3269(2020)01 — 0036 — 03某工程10 kV 母线PT 爆炸故障原因分析及整改措施张兵X马发岐2,孙青3".机械工业第六设计研究院有限公司第四工程院，河南郑州4500072.陕西中烟工业有限责任公司安全管理部，陕西 西安710065).陕西中烟工业有限责任公司宝鸡卷烟厂，陕西 宝鸡721000)摘要：根据电压互感器工作原理，分析了 10kV 母线PT 爆炸故障的原因，并给出了相应的改进措施。

除在电压互感器一次侧和二次侧加装消谐装置外，监测零序电压并 进行谐波治理，可减小停电范围，保证生产的顺利进行。

关键词：10 kV 中性点不接地；电压互感器；运行故障；改进措施中图分类号：TM451 文献标识码：Bdoi ：10. 3969/j. issn. 1006 — 3269. 2020. 01. 007PT 即电压互感器，是将高电压转换为低电压, 为供电系统计量、测量(号的重要 J同时，也是整个系统的绝缘薄弱 。

电力系统通常存在如下几种过：断路器动作过程产生的操作过 ，电容元件和非线定条件下生的谐振过 ，雷击时产生的大气过及单地时产生的弧光过过成PT 烧毁等事故％发生 事故的原因，除了系统本身复 对过装置的选择造成困难，还与系统中安装的过装置的性能有重要关联％1 PT 爆炸的故障现象(1)某工程10 kV 系统为中性点不接地运行方式,母线共1段，带2回岀线，于2018年8月 ：投 运生产。

在2019年3月某日约11时，PT 柜中2台PT 炸裂损坏，1台完好％故障现象为本体炸裂、绝 缘物 (图1)烧毁前10 kV 外网大面积停电检收稿日期：2019-12-13作者简介：张兵(1980 —),女，河南鄢陵人，高级工程师，专业总设计师，研究方向为建筑电气及自动化％修，在11时许外网恢复供电，在来电后(来电瞬间还 是 后知)PT 炸裂% PT 炸裂前后配电的 系统、低压系统 常运行％图1第一次PT 爆炸的现场图片(2)在2019年8月某日凌晨1时许，PT 柜中 2台PT 又一次炸裂损坏。

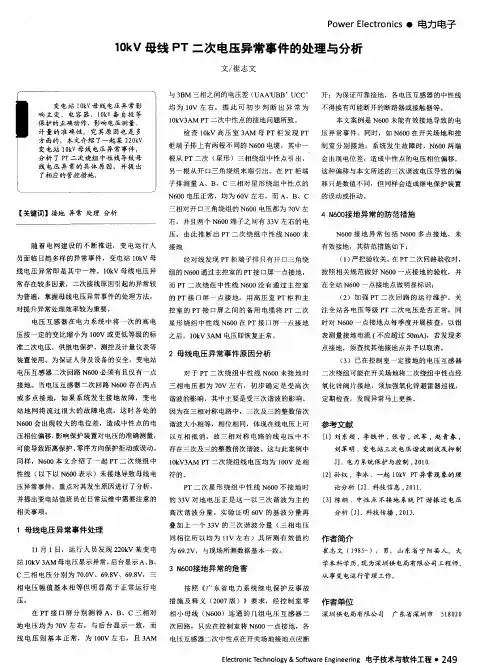

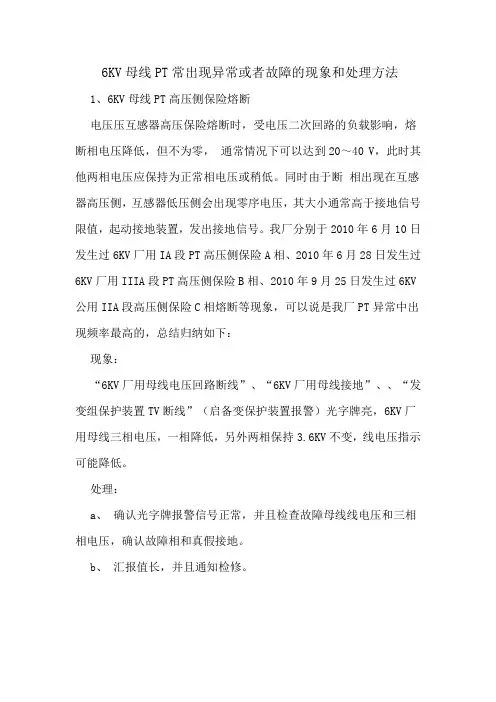

6KV母线PT常出现异常或者故障的现象和处理方法1、6KV母线PT高压侧保险熔断电压压互感器高压保险熔断时，受电压二次回路的负载影响，熔断相电压降低，但不为零，通常情况下可以达到20～40 V，此时其他两相电压应保持为正常相电压或稍低。

同时由于断相出现在互感器高压侧，互感器低压侧会出现零序电压，其大小通常高于接地信号限值，起动接地装置，发出接地信号。

我厂分别于2010年6月10日发生过6KV厂用IA段PT高压侧保险A相、2010年6月28日发生过6KV厂用IIIA段PT高压侧保险B相、2010年9月25日发生过6KV 公用IIA段高压侧保险C相熔断等现象，可以说是我厂PT异常中出现频率最高的，总结归纳如下：现象：“6KV厂用母线电压回路断线”、“6KV厂用母线接地”、、“发变组保护装置TV断线”（启备变保护装置报警）光字牌亮，6KV厂用母线三相电压，一相降低，另外两相保持3.6KV不变，线电压指示可能降低。

处理：a、确认光字牌报警信号正常，并且检查故障母线线电压和三相相电压，确认故障相和真假接地。

b、汇报值长，并且通知检修。

c、退出该段母线的备自投，即退出备自投开关BK，同时退出6KV 厂用段上的脱硫工作电源开关（607a）或者脱硫备用电源开关（670a）的低电压闭锁过流II段保护。

d、取下TV回路低电压保护直流保险。

e、按TV停电步骤将TV停电。

f、检查并更换断线相保险，同时对TV本体外观进行检查和解接地点测三相VT绝缘，确定故障原因。

g、测绝缘正常后将TV恢复运行。

h、重现投运所退保护和自动装置。

i、记录TV停电时间，正确计算厂用电。

j、在进行操作时，应该尽量减少设备的启停，通过电流严格监视厂用电系统运行工况。

2、6KV母线PT低压侧保险熔断电压互感器低压保险熔断时，在二次侧的反映和高压保险基本类似，但是由于保险熔断发生在低压侧，影响的将只是某一个绕组的电压，不会出现零序电压。

在这种情况下，通过用电压表检查电压回路熔断器两侧电压可以快速地确定故障原因。
