6.2常见的技术图样 正投影与三视图

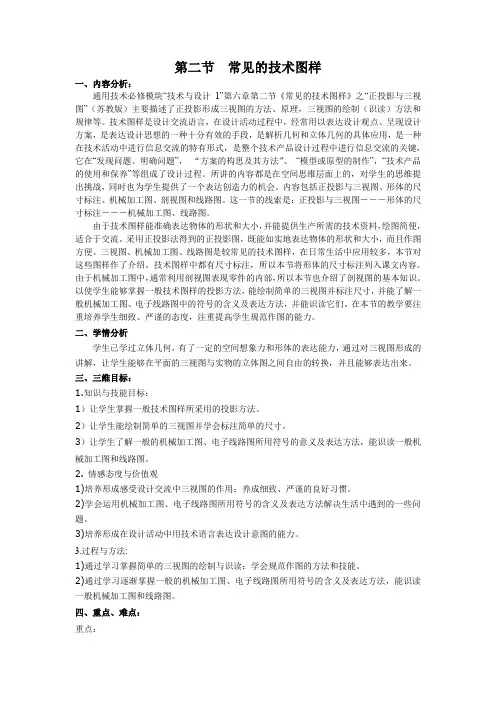

第二节常见的技术图样一、内容分析：通用技术必修模块“技术与设计1”第六章第二节《常见的技术图样》之“正投影与三视图”（苏教版）主要描述了正投影形成三视图的方法、原理，三视图的绘制（识读）方法和规律等。

技术图样是设计交流语言，在设计活动过程中，经常用以表达设计观点、呈现设计方案，是表达设计思想的一种十分有效的手段，是解析几何和立体几何的具体应用，是一种在技术活动中进行信息交流的特有形式，是整个技术产品设计过程中进行信息交流的关键，它在“发现问题、明确问题”，“方案的构思及其方法”、“模型或原型的制作”，“技术产品的使用和保养”等组成了设计过程。

所讲的内容都是在空间思维层面上的，对学生的思维提出挑战，同时也为学生提供了一个表达创造力的机会。

内容包括正投影与三视图、形体的尺寸标注、机械加工图、剖视图和线路图。

这一节的线索是：正投影与三视图―――形体的尺寸标注―――机械加工图、线路图。

由于技术图样能准确表达物体的形状和大小，并能提供生产所需的技术资料，绘图简便，适合于交流。

采用正投影法得到的正投影图，既能如实地表达物体的形状和大小，而且作图方便。

三视图、机械加工图、线路图是较常见的技术图样，在日常生活中应用较多，本节对这些图样作了介绍。

技术图样中都有尺寸标注，所以本节将形体的尺寸标注列入课文内容。

由于机械加工图中，通常利用剖视图表现零件的内部，所以本节也介绍了剖视图的基本知识。

以使学生能够掌握一般技术图样的投影方法，能绘制简单的三视图并标注尺寸，并能了解一般机械加工图、电子线路图中的符号的含义及表达方法，并能识读它们。

在本节的教学要注重培养学生细致、严谨的态度，注重提高学生规范作图的能力。

二、学情分析学生已学过立体几何，有了一定的空间想象力和形体的表达能力，通过对三视图形成的讲解，让学生能够在平面的三视图与实物的立体图之间自由的转换，并且能够表达出来。

三、三维目标：1.知识与技能目标：1）让学生掌握一般技术图样所采用的投影方法。

第二节常见的技术图样学习目标一、投影法与三视图1．投影法建立三个相互________________的投影面(正面投影面V、水平投影面H、侧面投影面W)，将物体置于三面投影体系中，使底面与水平面平行，前面与正面平行，用________________分别向三个投影面进行投影，得到物体的三视图：(1)由物体的前面向后投影，在正面投影面V上得到的图像称为____________；(2)由物体的上面向下投影，在水平投影面H上得到的图像称为____________；(3)由物体的左面向右投影，在侧面投影面W上得到的图像称为____________。

3．三视图及投影规律如图1所示：图1二、形体的尺寸标注1．形体的尺寸标注有如下基本要求：正确(尺寸注写必须符合________________)、完整(尺寸必须注写齐全，________________________)、清晰(尺寸注写________________________，便于读图)、合理(尺寸注写方式符合________________)。

2．尺寸标注三要素：________________、____________、________________。

图样的尺寸，以________为单位时，不注写单位，否则必须注明。

3．标注形体尺寸时，整圆或大于半圆的圆弧需要标注________，半圆或不足半圆的圆弧需要标注________，还应注意同一尺寸一般只标注一次。

三、常见的技术图样1．机械加工图(1)机械加工图是以________________的形式来表达机械加工方法的一种技术图样。

(2)机械加工图是由____________及其尺寸标注、必要的其他视图、标题栏和文字说明几部分组成。

2．剖视图(剖切面)(1)剖视图是用假想剖切平面的方法剖开物体，将位于观察者和____________之间的部分移去，将其余部分向____________投影所得的图形。

高三通用技术《技术与设计》6.2常见技术图样——（一）正投影与三视图教学设计第一篇：高三通用技术《技术与设计》6.2常见技术图样——(一)正投影与三视图教学设计第六章：设计图样的绘制二、常见技术图样——（一）正投影与三视图（一）教材分析通用技术必修模块“技术与设计1”第六章第二节《常见的技术图样》之“正投影与三视图”（苏教版）主要描述了正投影形成三视图的方法、原理，三视图的绘制（识读）方法和规律等。

三视图作为一种技术图样是设计交流与表达的一种常用的技术语言形式。

学生通过本节的学习，掌握“能绘制简单三视图”的知识和技能，学会一种设计交流的技术语言，本节内容也是后续知识“形体的尺寸标注”和“机械加工图”的基础。

（二）学情分析通过前面章节的学习，高中学生能够较熟练地绘制（识读）平面图和正等轴测图，也有光线投射成影的感知和体验。

数学课上学过三视图的知识，对三视图有一个的了解。

教学可以从学生的现有知识和经验出发，按照直观感知、操作确认、思辩求证的认识过程展开，建构正投影与三视图的知识体系。

（三）教学目标 1.知识目标：（1）理解投影法的基本概念和方法；（2）掌握正投影法方法、特性及三视图成图原理和规律；（3）掌握三视图一般绘图规则。

（4）了解剖视图。

2.能力目标：（1）掌握简单的三视图的绘制（识读）；（2）学会规范作图的方法和技能。

3.情感态度价值观：（1）感受技术交流中三视图的作用；（2）养成细致、严谨的态度。

（四）教学重点：（1）掌握三视图成图原理和规律；（2）掌握简单的三视图的绘制（识读）。

教学难点：（1）能规范绘制和识读简单的三视图。

（五）教学策略运用实物观察、模仿练习的方法学习三视图的绘制和识读。

（六）教学准备利用投影仪自制平行光源，利用厚胶纸制作多个透明的模型，绘图铅笔，橡皮、直尺、三角板。

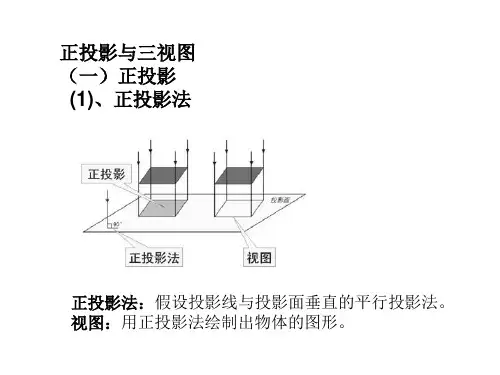

（七）教学过程：引言：前面学习的技术图不能直接用于机械加工，今天我们学习一种直接用于机械加工的技术图――三视图一、正投影与三视图用心爱心专心 1（一）投影：介绍几种投影（1）、投影的概念：在电灯光的照射下，形体在地面上产生的影子。
