比例阀的原理详解！比例阀是一种新型的液压控制装置。
在普通压力阀、流量阀和方向阀上，用比例电磁铁替代原有的控制部分，按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。
比例阀一般都具有压力补偿性能，输出压力和流量可以不受负载变化的影响。
电液比例控制阀（简称比例阀）实质上是一种廉价的、抗污染性能较好的电液控制阀。
比例阀的发展经历两条途径，一是用比例电磁铁取代传统液压阀的手动调节输入机构，在传统液压阀的基础下：发展起来的各种比例方向、压力和流量阀；二是一些原电液伺服阀生产厂家在电液伺服阀的基础上，降低设计制造精度后发展起来的。
随着液压传动和液压伺服系统的发展，生产实践中出现一些即要求能够连续的控制压力、流量和方向，又不需要其控制精度很高的液压系统。
由于普通的液压元件不能满足具有一定的伺服性要求，而使用电液伺服阀又由于控制精度要求不高而过于浪费，因此近几年产生了介于普通液压元件（开关控制）和伺服阀（连续控制）之间的比例控制阀。
比例阀的工作原理下图所示为比例阀工作原理框图。
指令信号经比例放大器进行功率放大，并按比例输出电流给比例阀的比例电磁铁，比例电磁铁输出力并按比例移动阀芯的位置，即可按比例控制液流的流量和改变液流的方向，从而实现对执行机构的位置或速度控制。
在某些对位置或速度精度要求较高的应用场合，还可通过对执行机构的位移或速度检测，构成闭环控制系统。
比例阀由直流比例电磁铁与液压阀两部分组成，比例阀实现连续控制的核心是采用了比例电磁铁，比例电磁铁种类繁多，但工作原理基本相同，它们都是根据比例阀的控制需要开发出来的。
分类按比例阀控制方式分类是指按照比例阀的先导控制阀中的电气一机械转换方式来分类，其电控制部分有比例电磁铁、力矩马达、直流伺服电动机等多种形式。
（1）电磁式电磁式是指采用比例电磁铁作为电气一机械转换元件的比例阀，比例电磁铁将输入的电流信号转换成力、位移机械信号输出．进而控制压力、流量及方向等参数。

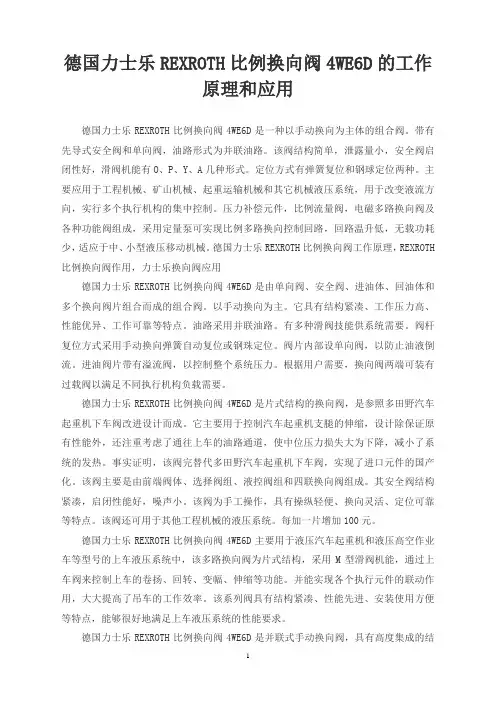

德国力士乐REXROTH比例换向阀4WE6D的工作原理和应用德国力士乐REXROTH比例换向阀4WE6D是一种以手动换向为主体的组合阀。
带有先导式安全阀和单向阀，油路形式为并联油路。
该阀结构简单，泄露量小，安全阀启闭性好，滑阀机能有O、P、Y、A几种形式。
定位方式有弹簧复位和钢球定位两种。
主要应用于工程机械、矿山机械、起重运输机械和其它机械液压系统，用于改变液流方向，实行多个执行机构的集中控制。
压力补偿元件，比例流量阀，电磁多路换向阀及各种功能阀组成，采用定量泵可实现比例多路换向控制回路，回路温升低，无载功耗少，适应于中、小型液压移动机械。
德国力士乐REXROTH比例换向阀工作原理，REXROTH 比例换向阀作用，力士乐换向阀应用德国力士乐REXROTH比例换向阀4WE6D是由单向阀、安全阀、进油体、回油体和多个换向阀片组合而成的组合阀。
以手动换向为主。
它具有结构紧凑、工作压力高、性能优异、工作可靠等特点。
油路采用并联油路。
有多种滑阀技能供系统需要。
阀杆复位方式采用手动换向弹簧自动复位或钢珠定位。
阀片内部设单向阀，以防止油液倒流。
进油阀片带有溢流阀，以控制整个系统压力。
根据用户需要，换向阀两端可装有过载阀以满足不同执行机构负载需要。
德国力士乐REXROTH比例换向阀4WE6D是片式结构的换向阀，是参照多田野汽车起重机下车阀改进设计而成。
它主要用于控制汽车起重机支腿的伸缩，设计除保证原有性能外，还注重考虑了通往上车的油路通道，使中位压力损失大为下降，减小了系统的发热。
事实证明，该阀完替代多田野汽车起重机下车阀，实现了进口元件的国产化。
该阀主要是由前端阀体、选择阀组、液控阀组和四联换向阀组成。
其安全阀结构紧凑，启闭性能好，噪声小。
该阀为手工操作，具有操纵轻便、换向灵活、定位可靠等特点。
该阀还可用于其他工程机械的液压系统。
每加一片增加100元。
德国力士乐REXROTH比例换向阀4WE6D主要用于液压汽车起重机和液压高空作业车等型号的上车液压系统中，该多路换向阀为片式结构，采用M型滑阀机能，通过上车阀来控制上车的卷扬、回转、变幅、伸缩等功能。
比例调压阀工作原理
比例调压阀（Proportional pressure regulator）是一种常见的压力控制设备，它可以根据控制信号调节其出口压力，使其与输入信号成比例关系。
其工作原理如下：
1. 控制信号输入：比例调压阀接收一个输入信号，通常是电气信号（如电压或电流信号），该信号的大小与所需的输出压力成正比。
2. 感应器：比例调压阀内置一个感应器，用于感知当前的出口压力。
感应器通常是一个带有测压元件的装置，可以将压力转化为电信号。
3. 控制电路：比例调压阀内部有一个控制电路，用于将输入信号与感应器信号进行比较，并根据比例关系调节阀门的开度。
4. 阀门调节：比例调压阀内部有一个阀门，该阀门的开度决定了流经比例调压阀的介质的流量大小。
控制电路根据输入信号和感应器信号之间的差异，通过调节阀门的开度来控制介质的流量，从而达到所需的输出压力。
5. 输出压力调节：通过控制阀门的开度，比例调压阀可以实现预期的输出压力控制。
当输入信号发生变化时，比例调压阀会相应地改变阀门的开度，从而使输出压力保持在设定的值。
总的来说，比例调压阀的工作原理是通过感应器感知当前的出
口压力，并与输入信号进行比较，通过调节阀门的开度来实现所需的输出压力控制。
力士乐电磁阀动作原理
力士乐电磁阀的工作原理：
力士乐电磁阀是一种电液控制元件，用于开启、关闭或调节流体流动。
其工作原理基于电磁感应原理。
结构组成：
电磁阀主要由以下部件组成：
阀体：容纳阀芯和其他部件。
阀芯：阀门的移动部件，控制流体的流动。
弹簧：将阀芯复位到关闭位置。
电磁线圈：产生磁场，控制阀芯的运动。
工作原理：
当施加电信号到电磁线圈时，线圈产生电磁场，该电磁场作用在阀芯上。
根据电磁场的极性，阀芯被磁力拉向或推出阀座。
通电时：电磁场拉动阀芯向上，克服弹簧力，打开流道，允许流体通过。
断电时：电磁场消失，弹簧力将阀芯推回阀座，关闭流道，阻止流体流动。
阀型分类：
力士乐电磁阀根据阀芯结构和控制方式分为多种类型：
二通二位电磁阀：两个端口，两个阀位（开启或关闭）。
三通二位电磁阀：三个端口，两个阀位（连接或隔离两个端口）。
四通二位电磁阀：四个端口，两个阀位（连接或隔离两个端口对）。
四通三位电磁阀：四个端口，三个阀位（连接或隔离三个端口
中的两个）。
应用领域：
力士乐电磁阀广泛应用于各种行业，包括：
机床
工业自动化
移动液压系统
制药
食品饮料
特点：
反应快速
高精度控制
可靠性和耐久性
紧凑型设计
能耗低
选择注意事项：
选择力士乐电磁阀时，应考虑以下因素：流量要求
压力范围
介质类型
阀型和功能
电气特性
安装环境。
力士乐伺服阀机电工作原理
几天，小编一直有在关注与学习力士乐伺服电机相关知识，那么，力士乐伺服电机工作原理又是怎么样的呢？下面我们具体来看看伺服电机工作原理。
力士乐伺服电机工作原理
伺服电机本身具有调速性好、输出功率高、精度高、力矩波动小等特点，能够在封闭的环里面使用，广泛应用于机床、印刷设备、包装设备、纺织设备等领域，
力士乐伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对
应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲。
这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以
达到0.001mm。
以上内容是关于力士乐伺服电机工作原理的介绍，希望对大家的使用有进一步的认识和了解。
通过伺服电机工作原理，能够让我们对伺服电机是如何运行的有更深一步的了解。
REXROTH力士乐节流阀工作原理及使用REXROTH力士乐节流阀在工业中适用范围很广，广泛应用在工业中控制管道流体流量的简易控制阀，常常与一次仪表及其它阀门配合使用，进行管道流体流速的系统调节。
其规格结构形式也分为许多种类型。
REXROTH力士乐节流阀的特征：用于管道安装与压力和粘度有关在两个流动方向上节流防腐蚀设计下面简单说说：REXROTH力士乐节流阀工作原理及使用：REXROTH力士乐节流阀的内部核心部件，也就是阀杆阀芯组合成REXROTH力士乐节流阀的启闭件，其芯头大多为圆锥流线型，通过它改变管道截面积的大小，从而来达到调节管道流量和压力作用的。
目前启闭件的结构有多种形式，用处不同，选用其结构形式就不同。
REXROTH力士乐节流阀还可以通过改变节流的长度来控制流体流量。
如将REXROTH 力士乐节流阀和单向阀并联起来，则可组合成单向REXROTH力士乐节流阀使用；如将其与双向阀组合起来，则就能是双向REXROTH力士乐节流阀使用；REXROTH力士乐节流阀和溢流阀的配合也可组成节流调速系统。
总之不同场合选用不同的组合形式。
REXROTH力士乐节流阀应用在定量泵液压系统中的系统调速时，即为进油路节流、回油路节流和旁路节流三种调速形式。
因REXROTH力士乐节流阀没有流量负反馈功能，所以它常用在速度稳定性要求不高，或者在负载变化不大的场合。
其中当流体经过REXROTH力士乐节流阀时，REXROTH力士乐节流阀就能对流体起到压力缓冲的作用，REXROTH力士乐节流阀会在一定程度上阻碍流体的运行，并减少其流体的冲击力。
REXROTH力士乐节流阀口径大小不同，其内部结构性也有不同，用处也会各不相同的。
但基本原理是相同的。
REXROTH力士乐节流阀在起到控制流体流量的作用时，一般来说是在REXROTH力士乐节流阀两端（管道前后）的压差一定时，其开口的大小直接影响着液体流量的变化。
简单来说REXROTH力士乐节流阀起到的主要作用是截流调速的作用、负载阻力的作用和压力缓冲的作用。
Rexroth力士乐电磁阀DBEE10-51工作原理及参数技术力土乐比例阀和伺服阀DBEE10-51的区别主要体现在以下几点:1.驱动装置不同。
比例阀的驱动装置是比例电磁铁;伺服阀的驱动装置是力马达或力矩马达;2.性能参数不同。
滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服比例阀主要应用在闭环控制系统，其它结构的比例阀主要应用在开环控系统及闭环速度控制系统;2.1伺服阀中位没有死区，比例阀有中位死区;2.2伺服阀的频响(响应频率)更高，可以高达200Hz左右，比例阀一般Z高几十Hz ;2.3伺服阀对液压油液的要求更高，需要精过滤才行，否则容易堵塞，比例阀要求低-些;3.阀芯结构及加工精度不同。
比例阀采用阀芯+阀体结构，阀体兼作阀套。
伺服阀和伺服比例阀采用阀芯+阀套的结构。
4.中位机能种类不同。
比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型( Rexroth产品的E型)。
5.阀的额定压降不同。
力士乐伺服阀原理力士乐伺服阀典型的伺服阀由永磁力矩马达、喷嘴、档板、阀芯、阀套和控制腔组成(见图)。
当输入线圈通入电流伺服阀时，档板向右移动，使右边喷嘴的节流作用加强，流量减少，右侧背压升;同时使左边喷嘴节流作用减小，流量增加，左侧背压下降。
阀芯两端的作用力失去平衡，阀芯遂向左移动。
高压油从S流向C2，送到负载。
负载回油通过C1流过回油口,进入油箱。
阀芯的位移量与力矩马达的输入电流成正比，作用在阀芯上的液压力与弹簧力相平衡，因此在平衡状态下力矩马达的差动电流与阀芯的位移成正比。
如果输入的电流反向，则流量也反向。
表中是伺服阀的分类。
伺服阀主要用在电气液压伺服系统中作为执行元件(见液压伺服系统)。
在伺服系统中,液压执行机构同电气及气动执行机构相比,具有快速性好、单位重量输出功率大、传动平稳、抗干扰能力强等特点。
另- -方面，在伺服系统中传递信号和校正特性时多用电气元件。

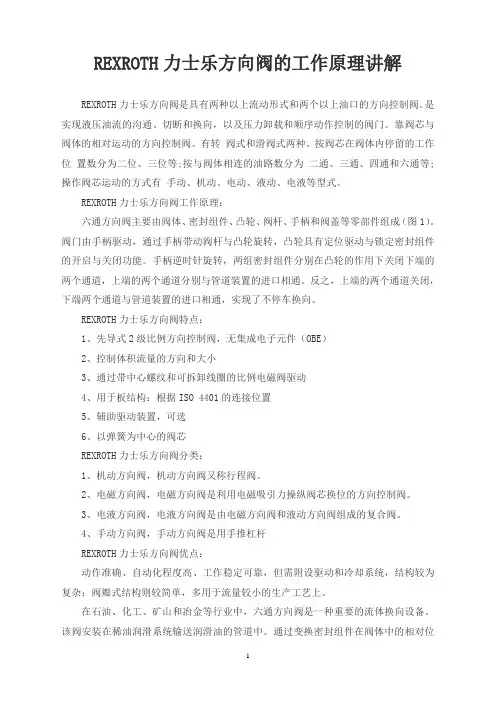

REXROTH力士乐方向阀的工作原理讲解REXROTH力士乐方向阀是具有两种以上流动形式和两个以上油口的方向控制阀。
是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。
靠阀芯与阀体的相对运动的方向控制阀。
有转阀式和滑阀式两种。
按阀芯在阀体内停留的工作位置数分为二位、三位等;按与阀体相连的油路数分为二通、三通、四通和六通等;操作阀芯运动的方式有手动、机动、电动、液动、电液等型式。
REXROTH力士乐方向阀工作原理：六通方向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成（图1）。
阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。
反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
REXROTH力士乐方向阀特点：1、先导式2级比例方向控制阀，无集成电子元件（OBE）2、控制体积流量的方向和大小3、通过带中心螺纹和可拆卸线圈的比例电磁阀驱动4、用于板结构：根据ISO 4401的连接位置5、辅助驱动装置，可选6、以弹簧为中心的阀芯REXROTH力士乐方向阀分类：1、机动方向阀，机动方向阀又称行程阀。
2、电磁方向阀，电磁方向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。
3、电液方向阀，电液方向阀是由电磁方向阀和液动方向阀组成的复合阀。
4、手动方向阀，手动方向阀是用手推杠杆REXROTH力士乐方向阀优点：动作准确、自动化程度高、工作稳定可靠，但需附设驱动和冷却系统，结构较为复杂；阀瓣式结构则较简单，多用于流量较小的生产工艺上。
在石油、化工、矿山和冶金等行业中，六通方向阀是一种重要的流体换向设备。
该阀安装在稀油润滑系统输送润滑油的管道中。
通过变换密封组件在阀体中的相对位置，使阀体各通道连通或断开，从而控制流体的换向和启停。
力士乐REXROTH溢流阀的基本结构及其工作原理下面为大家介绍一下力士乐REXROTH溢流阀的基本结构及其工作原理，详情如下：
(一)力士乐REXROTH溢流阀的基本结构及其工作原理
1、直动式溢流阀
工作原理:
直接利用液压力与弹簧力相平衡以控制阀芯的启闭动作,从而保证进油口压力基本恒定。
特点:
①阀芯所受的液压力全靠弹簧力平衡,故当系统压力很高时,弹簧必须很硬,导致结构笨重,调压不轻便。
一般用于压励小于2.5MPa的低压系统中,作安全阀或背压阀使用。
②由于惯性或负载的变化,导致q、变化,即开口度h的变化,由于k 很大,所以p不稳定,稳压精度差;
③结构简单、便宜,但工作时易产生振动和噪音。
特式溢流阀
结构:先导调压部分:控制主阀的溢流压力;主阀部分:溢流
工作原理:
利用主阀芯上下两端液体压力差与弹簧力相平衡的原理来进行压力控制。
力士乐REXROTH溢流阀特点:
①因为锥阀作用面积很小,即使压力很高,弹簧刚度仍不大,调压轻便;
②因为主阀弹簧很软,因此溢流量变化时,励波动小。
静态特性好;
③能适应各种不同的调压范围的要求;
④主阀芯采用锥面阀座式结构密封,没有搭合量,动作灵敏。
(二)力士乐REXROTH溢流阀的应用场合
1、起稳压和溢流作用(阀口常开)
在定泵进油或回油节流调速系统中
2、銨全保护作用(阀口常闭)
变泵液压系统、定泵旁路节流调速系统和非节流调速系统。
3、御荷作用
4、作背压阀使用
5、作吸收换向冲击使用。
了解力士乐比例方向阀WEH系列结构原理及产品区别德国REXROTH力士乐比例方向阀对流量的控制可以分为两种:一种是开关控制:要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制:阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是:以电控方式实现对流量的节流控制(当然经过结构上的改动也可实现压力控制等)，既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
REXROTH力士乐比例方向阀和伺服阀的区别：主要体现在以下几点：1.驱动装置不同。
比例阀的驱动装置是比例电磁铁；伺服阀的驱动装置是力马达或力矩马达；2.性能参数不同。
滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服比例阀主要应用在闭环控制系统，其它结构的比例阀主要应用在开环控系统及闭环速度控制系统；2.1 伺服阀中位没有死区，比例阀有中位死区；2.2 伺服阀的频响（响应频率）更高，可以高达200Hz左右，比例阀一般高几十Hz；2.3 伺服阀对液压油液的要求更高，需要精过滤才行，否则容易堵塞，比例阀要求低一些；3.阀芯结构及加工精度不同。
比例阀采用阀芯+阀体结构，阀体兼作阀套。
伺服阀和伺服比例阀采用阀芯+阀套的结构。
4.中位机能种类不同。
比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型（Rexroth产品的E型）。
5.阀的额定压降不同。
REXROTH力士乐比例方向阀属于比例阀的一种，用来控制流量和流向。
延伸资料---电气比例阀自动控制可分成断续控制和连续控制。
断续控制即开关控制。
气动控制系统中使用动作频率较低的开关式(ON-OFF)的换向阀来控制气路的通断。
靠减压阀来调节所需要的压力，靠节流阀来调节所需要的流量。
比例阀工作原理
比例阀是一种流体控制装置，它根据电信号来控制流体的流量。
比例阀的工作原理如下：
1. 比例阀由一个电磁线圈和一个活塞组成。
活塞上有一个开口，用于调节流体的通量大小。
2. 当电信号传送到比例阀的电磁线圈中时，线圈内会产生磁场。
这个磁场会吸引或放松活塞上的活塞芯。
3. 当磁场被激活时，活塞芯会被吸引，使活塞移动，从而打开流体通道。
这会增加流体通过比例阀的速度和流量。
4. 相反，当电信号变化或消失时，磁场会放松，活塞芯也会松开。
这样，活塞会恢复到原来的位置，从而关闭流体通道。
5. 比例阀通过不同的电信号来控制活塞位置的变化程度，从而控制流体的流量。
较高的电信号将导致更大的流量，而较低的电信号将导致较小的流量。
总的来说，比例阀通过电信号控制活塞的移动，从而调节流体的流量。
这种调节可以根据需求进行连续的、精确的控制，适用于许多工业和机械设备中的流体控制。
比例阀工作原理比例阀是一种常见的液压控制元件。
主要用于通过改变控制信号的大小来控制液压系统的流量或压力。
比例阀广泛应用于各种工业和机械设备中，如冶金、化工、农业机械、建筑机械等领域。
比例阀主要由阀芯、阀座、比例电磁铁、弹簧、导向阀等部件组成。
其工作原理基本上是通过比例电磁铁控制阀芯的位置来调节液压系统的流量或压力。
比例阀的工作原理可以分为两个基本类型：流量控制和压力控制。
流量控制比例阀的工作原理流量控制比例阀主要用于控制液压系统中的流量。
该比例阀的构造和普通调节阀类似，主要由阀芯和阀座两个部分组成。
阀芯上有一个圆形的开口，当阀芯在闭合状态时，开口与阀座紧密贴合，阀门关闭。
当有控制信号输入到比例电磁铁时，电磁铁产生的磁力作用使得阀芯发生位移，开口逐渐打开。
开口越大，液体通过阀门的流量也就越大。
流量控制比例阀的开口大小与控制信号的大小成比例关系。
当控制信号达到一定的程度时，开口将完全打开，流量也将达到最大值。
流量控制比例阀也称为比例流量阀。
常见的流量控制比例阀还有多级流量控制比例阀。
多级流量控制比例阀由多个独立的比例阀组成，可以实现更精确的流量控制。
压力控制比例阀的工作原理压力控制比例阀主要用于控制液压系统中的压力。
该比例阀的工作原理与流量控制比例阀类似，但其控制的是系统中的压力。
压力控制比例阀的构造和流量控制比例阀类似，主要由阀芯和阀座两个部分组成。
阀芯上有一个小孔，当控制信号的大小改变时，比例电磁铁的磁力作用使得阀芯发生位移，控制小孔的开合程度。
当小孔越小，通过阀门的流量也就越小，液压系统中的压力也越大。
压力控制比例阀也称为比例压力阀。
与流量控制比例阀类似，压力控制比例阀的开口大小也与控制信号的大小成比例关系。
当控制信号达到一定的程度时，阀门关闭，阻止液体通过，保持液压系统中稳定的压力。
总结比例阀以其精确的流量和压力控制能力在液压系统中得到广泛应用。
比例阀工作原理基于比例电磁铁的磁力作用，通过控制阀芯的移动来实现对系统的流量和压力的精确控制。
博世力士乐比例阀工作原理
博世力士乐比例阀是一种电液比例阀，其工作原理是通过电信号控制液压流量和压力来精确控制液压系统的运动。
该比例阀由电磁铁和阀芯组成，电磁铁通过电信号控制阀芯的运动，从而控制液压流量和压力。
比例阀的工作过程中，电磁铁产生磁场，使阀芯运动，使液体从一个或多个进口流入一个或多个出口。
通过改变电信号的大小，可以调整阀芯的位置，从而调整液体的流量和压力。
比例阀的输出信号是一个电压或电流信号，该信号与输入信号成比例，因此称为比例阀。
博世力士乐比例阀具有精度高、响应迅速、可靠性好等优点，广泛应用于液压系统中，如机床、注塑机、冲床、起重机、船舶等。
- 1 -。
力士乐液压阀原理
力士乐液压阀是一种常用的液压控制装置，它通过控制液压系统的流量、压力和方向，实现对液压系统各个工作部件的控制和调节。
力士乐液压阀的原理如下：
1. 定向控制原理：力士乐液压阀通过控制流体的流向来实现工作部件的运动方向控制。
它通常采用二位二通阀和三位二通阀来控制液体的流通方向。
2. 流量控制原理：力士乐液压阀通过控制液体的流量来实现对液压系统的流量控制。
通常采用节流阀和溢流阀来实现对流量的调节。
3. 压力控制原理：力士乐液压阀通过控制流体的压力来实现对液压系统的压力控制。
常见的压力控制阀有安全阀、溢流阀、逆止阀等。
这些阀通过调整阀芯或阀片的位置，以及通过弹簧或压力差来控制液压系统的压力。
4. 比例控制原理：力士乐液压阀通过调整阀芯或阀片的位置，实现对液体流量或压力的比例控制。
比例控制阀通常采用电磁阀或比例溢流阀等。
总之，力士乐液压阀通过控制流体的流向、流量和压力，来实现对液压系统的控制和调节。
它在液压系统中起到重要的作用，为液压系统的正常运行提供保障。
力士乐气动减压阀工作原理
力士乐气动减压阀是一种常用的控制阀门，它能够在管道系统中实现减压的功能。
其工作原理是通过气动力将阀芯移动，从而改变阀门的开度，调节流量和压力。
当管道系统中的流体压力超过设定值时，力士乐气动减压阀会自动启动。
此时，阀芯会受到气动力的作用，向下移动，从而打开阀门，让一部分流体通过。
同时，阀门上方的压力会逐渐降低，从而达到减压的效果。
当管道系统中的流体压力低于设定值时，力士乐气动减压阀会自动关闭。
此时，阀芯会受到阀座的作用，向上移动，从而关闭阀门，防止流体继续流出。
通过对力士乐气动减压阀的调节，可以实现对管道系统中流体压力的稳定控制。
这不仅可以保证系统的正常运行，还可以提高系统的安全性和稳定性。
- 1 -。
力士乐z2s10单向阀的原理
力士乐Z2S10单向阀是一种用于控制流体流动方向的阀门。
其工作原理如下：
1. 阀芯位置：当阀门处于关闭状态时，阀芯位于弹簧的作用下，将阀门关闭。
流体无法通过阀门。
此时，阀芯与阀座之间有一个密封接触点。
2. 流体进入：当液压系统中的流体进入阀门时，它会施加一定的压力在阀芯上。
流体的压力通过流体通道作用在了阀芯上。
3. 阀芯位移：当压力超过弹簧的预设压力时，压力会克服弹簧的作用，将阀芯向上推动。
4. 流体流动：一旦阀芯被推动到足够的位移，阀芯与阀座之间的密封接触点会打开。
此时，流体可以通过阀门，并且流动的方向被限制在特定的方向。
5. 阀芯复位：当流体的压力下降到一定程度时，弹簧的作用力将会压倒流体的压力，将阀芯重新推回初始位置。
这样，阀门将再次关闭。
综上所述，力士乐Z2S10单向阀的工作原理是通过流体在阀门内部的压力作用下，推动阀芯实现开启或关闭阀门，从而控制流体的流动方向。
博世力士乐比例阀工作原理
博世力士乐比例阀是一种使用电控信号来控制流量的控制阀。
其工作原理如下：
首先，根据系统需要设置所需的比例关系，比如一个大于等于0的数字表示开度百分数。
然后，当电控信号输入后，控制电路会将电流分配给电磁铁。
电磁铁包括导线和铁芯，当电流通过导线时，产生的磁场作用于铁芯，将阀芯向开启位置推动。
此时，进入比例阀的液体将根据阀芯的位置，被分成两部分。
一部分通过开口的比例阀流入系统，另一部分则通过封闭部分的溢流阀流回油箱。
然后，比例阀会根据所设定的比例关系，调整阀芯的位置来控制系统进入的流量。
这个过程是通过一个反馈环路来实现的。
比例阀会不断地将阀芯的位置与输入的信号进行比较，然后对阀芯的位置进行微调，以达到所需的流量和比例关系。
