力士乐工程机械液压培训资料007力士乐工程机械液压培训资料007本文将向大家介绍力士乐工程机械液压系统的基本概念、工作原理、常见故障诊断及排除方法。

通过深入了解和学习，大家将能够更好地掌握液压技术，为实际工作提供有力支持。

一、液压系统概述液压系统是一种利用流体动力学原理进行能量传递和控制的机械系统。

在工程机械中，液压系统被广泛应用于各种机构的运动控制、工作装置的操作以及整机调平、转向等领域。

力士乐工程机械液压系统作为业界领先的产品，具有高效率、高精度和高可靠性的特点。

二、工作原理力士乐工程机械液压系统主要由液压泵、控制阀、执行机构和液压油箱等组成。

当发动机驱动液压泵工作时，油液在压力作用下流入控制阀，根据不同的工况需求，控制阀对油液进行流量和方向的控制，最终推动执行机构完成相应的动作。

通过这样的工作流程，液压系统实现了对工程机械的精确操作和控制。

三、常见故障诊断及排除方法1、液压油污染：油液中混入杂质、水分等污染物，导致系统性能下降。

解决方法：定期更换液压油，加强油液过滤，避免污染。

2、液压泵故障：泵内零部件磨损、间隙过大等故障，影响泵的性能。

解决方法：对泵进行维修或更换，定期检查泵的运行状况。

3、控制阀故障：阀内节流口堵塞、弹簧断裂等故障，导致系统失控。

解决方法：定期清洗节流口，更换损坏的弹簧。

4、执行机构故障：如液压缸漏油、密封件磨损等，导致动作异常。

解决方法：更换密封件，对缸体进行维修。

四、总结力士乐工程机械液压系统在设计和性能上具有诸多优点，但在实际使用过程中，难免会出现各种故障。

通过对液压系统基本概念、工作原理的学习，以及常见故障的诊断和排除方法，我们可以更好地了解和掌握液压技术，提高工程机械的作业效率和使用寿命。

定期维护和保养液压系统对于预防故障发生、确保系统稳定运行具有重要意义。

希望本文能为大家提供有关力士乐工程机械液压系统的有益信息，如有更多疑问或需要进一步了解，请咨询相关专业人士。

挖掘机力士乐液压系统分析解读液压系统概述液压系统是挖掘机中非常重要的一个系统，它主要是利用流体（液体或气体）在传递压力时的性质来实现各种机械运动。

在挖掘机中，液压系统应用广泛，比如液压缸、液压马达、液压泵等等。

其中力士乐是液压系统领域的知名品牌，其液压系统在挖掘机中也常被使用。

液压系统由几个主要组件组成，例如：液压油箱、液压泵、压力控制阀、扭转控制阀、比例控制阀、液压缸、液压马达、油管、滤清器等。

液压系统配备了必要的仪器和仪表（如压力表、热表、流量表、温度计等）来监测系统的运行情况，以保证液压系统在正常情况下运行。

力士乐液压系统力士乐作为液压系统领域的专家，其液压系统在挖掘机中得到广泛应用。

力士乐液压系统由多个组件构成，其中主要包括：液压泵力士乐液压泵是一种可变转速、轴向柱塞机构的过量式泵。

它通过控制分配体的位置和角度来实现输出流量的连续调整，满足挖掘机在不同功率工况下的操作需要。

液压缸液压缸是力士乐液压系统中的重要组成部分，用于实现各种动作，例如：翻转、伸缩、升起、旋转等。

液压缸受到液压系统的压力控制，并且通过各种控制阀的控制来改变各种动作的速度和力度。

液压马达液压马达也是力士乐液压系统中的重要组件，它主要用于将油液转换成转速或扭矩用于实现各种动作。

控制阀液压系统中的控制阀作为控制油液流动的关键元件，可以实现对压力、流量和方向等参数的控制。

常见的控制阀有比例控制阀、分配阀、压力阀、单向阀等。

液压油箱液压油箱是力士乐液压系统中存储液压油的地方。

它可以作为油液的储备，也可以用来散热，从而保证液压系统的稳定运行。

力士乐液压系统的运行原理力士乐液压系统的运行是基于流体力学原理的。

当液压泵工作时，会在液压系统中形成一定的压力，将油液送入各个液压元件中，通过各种控制阀的开启和关闭来实现液压缸、液压马达的运作。

液压泵通过液压油箱中的油液提供能量，而液压缸和液压马达则将这些能量转化成机械动力。

液压缸的作用是将液压能转化为各种机械运动，例如：升起和下降、旋转等。

挖掘机力士乐液压系统分析[主要内容]介绍了力士乐闭中心负载敏感压力补偿挖掘机液压系统组成及其工作原理、特性。

重点分析了多路阀液压系统、液压泵控制系统、各主要液压作用元件液压回路及多路阀先导操纵系统等。

目前液压挖掘机有两种油路: 开中心直通回油六通阀系统和闭中心负载敏感压力补偿系统, 我国国产液压挖掘机大多采用“开中心”系统, 而国外著名的挖掘机厂家基本上都采用“闭中心”系统。

闭中心具有明显的优点, 但价格较贵。

国内厂家对开中心系统比较熟悉, 而对闭中心系统不太了解,因此有必要来介绍一下闭中心系统, 本文重点分析力士乐闭中心负载敏感压力补偿(LUDV) 挖掘机油路。

LUDV意为与负载无关的分配阀。

LUDV系统力士乐挖掘机液压系统可以看作由以下4 部分组成:①多路阀液压系统(主油路) ;②液压泵控制液压系统(包括与发动机综合控制) ;③各液压作用元件液压子系统, 包括动臂、斗杆、铲斗、回转和行走液压系统, 还包括附属装置液压系统;④多路阀操纵和控制液压系统。

1 多路阀液压系统多路阀液压系统是液压挖掘机的主油路, 它确定了液压泵如何向各液压作用元件的供油方式, 决定了液压挖掘机的工作特性。

力士乐采用的闭中位负载敏感压力补偿多路阀液压系统的工作原理见图1 (因换向阀不影响原理分析, 故未画出) 。

图1 挖掘机力士乐主油路简图挖掘机力士乐主油路由工装油路和回转油路二个负载敏感压力补偿系统组成。

1.1 工装油路工作装置和行走油路(除回转外) 简称工装油路,用阀后补偿分流比负载敏感压力补偿(LUDV)系统, 具有抗饱和功能。

在每个操纵阀阀杆节流口后, 设压力补偿阀, 然后通过方向阀向各液压作用元件供油。

LUDV 多路阀原理符号见图2 。

图2 力士乐多路阀原理符号图LUDV 每个阀块主要由操纵阀和压力补偿阀组成, 其原理符号如图2a 所示。

为了便于理解阀的原理, 把操纵阀进行分解后可知, 它实际上由阀的节流部分和阀的换向部分两部分组成。

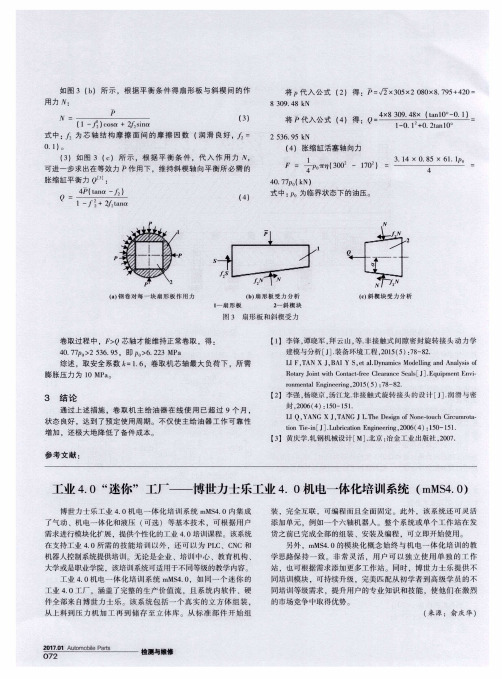

如今，力士乐的这套模块化结构的培训系统可以无缝地融入专业技术和工业应用解决方案，因而能准确地满足资格认证级的行业培训要求。

有了这套培训系统，无论是初学者还是专业人士，都能在液压、气动、电气传动与控制技术、以及机电控制和自动化领域，通过循序渐进的培训掌握实际应用技能和各种专业知识。

博世力士乐教学培训系统简介
领先的传动与控制知识传播网
络
传动与控制学院

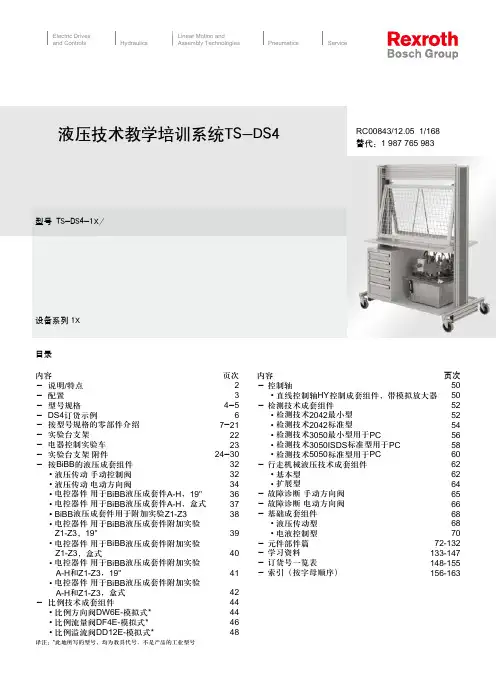

ProLine专业型液压教学培
训系统DS4
模块化Proline DS4 培训系
统配备有开/关，比例和行走液
压系统。

DS4包括2套独立的工作面。

EcoLine经济型液压教学培训系
统
EcoLine经济型液压教学培训系统
旨在介绍液压原理。

它由一个牢固的格子框架，能安装
6种不同尺寸的阀和元件。

液压测量技术教学培训系统这种高端检测设备，用于复杂系统要求很高的场合。

可至多使用6个检测口，对整个液压操作系统进行检测。
