7.2欧姆定律第四课时(R的并联练习)

可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。

当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。

3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。

当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。

二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。

2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。

三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。

当 R2 取最小值时，电压表的读数为 9V。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。

四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。

17.2欧姆定律【知识梳理】1、欧姆定律是由德国物理学家欧姆在1826年通过大量的实验归纳出来的。

2、欧姆定律：导体中的电流跟导体两端的电压成，跟导体两端的电阻成。

公式为：I=U/R ，变形公式有：U= ，R= 。

3、电阻的串联与并联：串联：R= （串联电阻的总电阻的阻值比任何一个分电阻阻值都）并联：1/R= （并联电阻的总电阻的阻值比任何一个分电阻阻值都）n个阻值为R的电阻串联则R总= ；n个阻值为R的电阻并联则R总= 。

【巩固练习】4. 根据欧姆定律I＝U/R，下列说法正确的是（）A. 通过导体的电流越大，导体的电阻就越小B. 导体两端的电压越高，导体的电阻就越大C. 导体中的电流，跟导体两端的电压成正比，跟电阻成反比D. 导体的电阻与电压成正比，与电流成反比2、某同学用电流表和电压表测甲、乙两段导体的电阻后作出如图所示的图象，由此可判断（）A. R甲＞R乙B. R甲≥R乙C. R甲＜R乙D. R甲≤R乙3、如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于 5mA，那么此人身体接触的电压不能大于（）A. 5VB. 15VC. 30VD. 36V4、两个电阻R1=8Ω，R2=16Ω，把它们并联起来接入电路中，通过R1的电流为0.5 A，那么通过R2的电流为（）A. 2AB. 0.5AC. 1AD. 0.25A5、两电阻R1和R2接在各自电路中，当U1∶U2=2∶1，I1∶I2=4∶1时，两电阻R1、R2阻值之比等于（）A. 1∶2B. 2∶1C. 8∶1D. 1∶86、两个定值电阻，R1标有“20Ω，0.3A”、R2标有“15Ω，0.6A”的字样，把它们并联起来直接接在一电源两端，则允许通过R2的最大电流是（）A. 0.3AB. 0.4AC. 0.6AD. 0.9A7、某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的（）A. B. C. D.8、在一段导体两端加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为_____A，这段导体的电阻为_____Ω．9、如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是_______V，定值电阻R0的阻值是_______Ω．10、小娟同学在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成右图所示I-U 关系图像．由图可得甲的电阻为________ Ω；若这两个电阻串联后接在电压为9V的电源上，电路中的电流为________A；这两个电阻并联后接在9V电源上，干路中的电流为________A．11、图甲是探究通过导体的电流与电阻关系的电路图（电源电压保持不变），图乙是依据五次实验的数据描点绘制的I-R图像．分析图像可得实验结论：_________________________________．当R由10Ω换为_______Ω时，需将滑动变阻器接入电路的阻值调得更小，才能使R两端的电压保持在_______V不变．12、在探究“电流与电阻的关系”实验中，按要求完成下面各题：（1）小新将实物连接成如图甲所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正．（2）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图乙所示，电流大小为________A．（3）换上10Ω的电阻后，闭合开关，电压表示数将________（选填“变大”或“变小”），此时应将滑片P向________(选填“A"或“B”)端移动，使电阻两端电压为________ V．（4）通过该实验，可以得出结论：_________________________________．13、小明利用如图甲所示的实验电路探究“电流与电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、25Ω的定值电阻各一个，“10Ω 2A”“20Ω 1.5A”两种规格的滑动变阻器，导线若干。

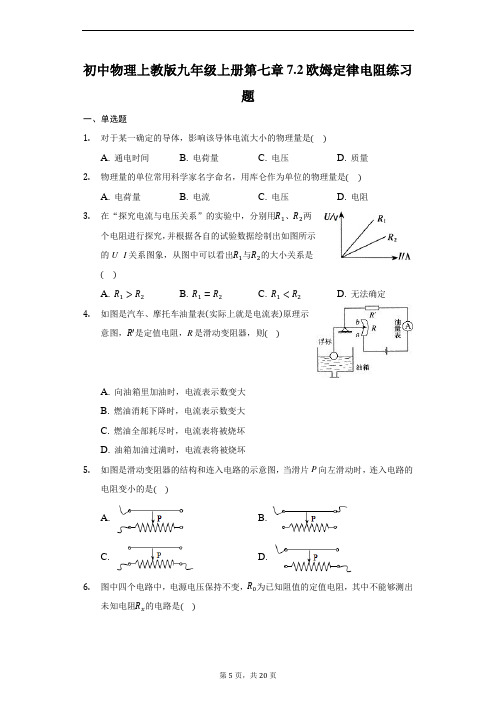

初中物理上教版九年级上册第七章7.2欧姆定律电阻练习题一、单选题1.对于某一确定的导体，影响该导体电流大小的物理量是()A. 通电时间B. 电荷量C. 电压D. 质量2.物理量的单位常用科学家名字命名，用库仑作为单位的物理量是()A. 电荷量B. 电流C. 电压D. 电阻3.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U--I关系图象，从图中可以看出R1与R2的大小关系是()A. R1>R2B. R1=R2C. R1<R2D. 无法确定4.如图是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则()A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏5.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是()A. B.C. D.6.图中四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，其中不能够测出未知电阻R x的电路是()A. B.C. D.7.如图所示为滑动变阻器的四种接线方法，当滑片P向右移动时，电路中的电阻变大的接法是()A. B.C. D.8.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法()A. M接A，N接BB. M接C，N接DC. M接C，N接BD. M接A，N接D9.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是()A. B.C. D.10.从欧姆定律可导出R=U，下列说法正确的是()IA. 当电压为0时，电阻为0B. 当电流增大2倍时，电阻减小2倍C. 当电压增大2倍时，电阻增大2倍D. 不管电压或电流如何变化，电阻不变二、填空题11.某导体两端的电压为10伏时，10秒内通过该导体横截面的电荷量为5库，通过该导体的电流为________安，它的电阻为________欧；当它两端的电压变为0伏时，它的电阻为________欧。

17.2 欧姆定律一、欧姆定律1．欧姆定律的内容是：导体中的电流，跟导体两端的电压成比，跟导体的电阻成比。

公式为，式中I的单位是，U的单位是，R的单位是。

【答案】对于某导体来说，通过它的电流跟与它两端的电压成正比，这就是欧姆定律。

I=U/R，安培，伏特、欧姆。

【解析】导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

公式为I=U/R。

电流单位安培，电压单位伏特，电阻单位欧姆。

2．对于欧姆定律公式I= U/R的理解，以下说法中错误的是（）A．导体中的电流与导体的电阻及其两端的电压有关B．对某一导体来说，导体中的电流与其两端电压成正比C．在电压相同的条件下，不同导体中的电流与导体的电阻成反比D．由I=U/R可推出R=U/I，说明R与U成正比，与I成反比【答案】D【解析】A．导体中的电流与导体的电阻及其两端的电压有关，根据I=U/R可知，A正确；B．对某导体来说，电阻不变，根据I=U/R可知，导体中的电流与其两端电压成正比，B正确；C．在电压相同时，根据I=U/R可知，不同导体中的电流与导体的电阻成反比，C正确；D．电阻是导体本身的一种性质，大小只由导体本身的因素决定，而与其两端的电压与通过导体的电流大小无关，由I=U/R可推出R=U/I，说明同一导体，U/I是一个定值，所以D错误。

所以选D。

3．如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______（均填“变大”或“变小”）。

【答案】变小，变大。

【详解】滑动变阻器与定值电阻串联，滑动变阻器接入的是左边部分，故滑片左移时，滑动变阻器阻值变小，电路总电阻变小，根据I=U/R 可知，电流变大，由欧姆定律可知定值电阻两端电压变大，即电压表示数变大。

4．如图所示电路，当开关S 、S 1均闭合时，电压表的读数是12V ，开关S 1断开时，电压表的读数是4V 。

如果电源电压不变，则电源电压为 _________V ，开关S 1断开后，电阻R 2两端的电压为 _________V 。

精品基础教育教学资料，仅供参考，需要可下载使用！欧姆定律在串、并联电路中的应用知识点一：串联电路中电阻关系（1）串联电路的总电阻等于各个分电阻之和；（2）表达式：R=R1+R2（3）说明：串联电阻相当于增加了导体的长度，所以串联电阻的总电阻比任何一个分电阻都大。

（4）串联电路中的分压作用：串联电路中各电阻分得的电压与电阻的阻值成正比，电阻越大，分得的电压越大。

即：电流一定时，电压与电阻成正比。

【例题1】一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大【答案】C【解析】由电路图知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，据欧姆定律知电路中电流的变化，据串联电路的电压特点可知L两端的电压变化。

由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，由I可知，电路中的电流变小，即电流表的示数变小，故AB错误；变阻器接入电路中的电阻变大，由串联电路的分压特点可知，滑动变阻器两端的电压变大，灯泡两端的电压变小，故C正确、D错误。

知识点二：并联电路中电阻关系（1）并联电路的总电阻的倒数等于各个分电阻的倒数之和。

（2）表达式：1/R=1/ R1+1/R2（3）说明：并联电阻相当于增加了导体的横截面积，所以并联电阻的总电阻比任何一个分电阻都小。

（4）并联电路的分流作用：并联电阻中各支路的电流与他们的电阻成反比，电阻越小的支路，电流越大。

【例题2】如图为电阻A和B的I﹣U图象。

若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压U A、U B之比是________；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是________V。

【答案】1：2；2【解析】（1）串联电路中电流处处相等，将A和B串联后接入某电源两端时，若通过的电流I ＝0.2A时（也可取其他电流值），由图象可知，它们两端的电压U A＝1V，U B＝2V，则U A：U B ＝1V：2V＝1：2；（2）由图象可知，当U＝3V时，I A＝0.6A，I B＝0.3A，则R A＝U/I A＝3V/0.6A ＝5Ω，R B＝U/I B＝3V/0.3A ＝10Ω，若将A、B并联接入电源两端，则A和B并联的总电阻：R并＝＝＝Ω；此时干路电流为0.6A，则由I＝U/R 可得电源电压：U＝IR并＝0.6A×10/3 Ω＝2V。

人教版九年级物理第17章《欧姆定律》第四节欧姆定律在串并联电路中的应用(欧姆定律在并联电路中的应用)同步练习含答案知识点并联电路中的电阻关系1.三个电阻并联后的总电阻值( )A.一定比其中任何一个电阻值都大B.一定比其中任何一个电阻值都小C.一定等于各电阻的倒数之和D.一定比其中最小的电阻值大,比其中最大的电阻值小2.现有两个电阻R1、R2,且R1>R2,则图中总阻值最小的是3.下列几组电阻并联后,等效阻值最小的一组是（）A.30Ω和15ΩB.20Ω和25ΩC.10Ω和35ΩD.5Ω和40Ω知识点欧姆定律在并联电路中的应用4.如图所示,电路中R1的阻值为6Ω,闭合开关S,电流表A1的示数为1.2A,电流表A2的示数为0.3A,则R2的阻值是（）A.18ΩB.24ΩC.6ΩD.3Ω5.在如图所示的电路中,电源电压为6V,R1=32,R2=6.闭合开关S,下列说法正确的是（）A.通过R1的电流为1AB.R1两端的电压为2VC.干路中的电流为3AD.电路的总电阻为926.把两个小灯泡并联后接到电源上,闭合开关后,发现灯L1比灯L2亮,下列分析正确的是( )A.通过灯L1的电流大B.通过灯L2的电流大C.灯L1两端的电压大D.灯L2两端的电压大7.如图所示,开关S闭合,两个灯均正常发光,电流表A1的示数为0.8A,电流表A2的示数为0.5A,电压表V的示数为8V.下列判断不正确的是（）A.灯L1和L2并联B.电源电压为8VC.灯L1的电流为0.3AD.灯L1的电阻为10Ω8.为修复一台仪器,要用一个7.5Ω的电阻,但仓库里没有7.5Ω的电阻,而有一个30Ω的电阻,还有一些其他阻值的电阻,那么要选用一个阻值为______Ω的电阻与它并联才能得到所需阻值的电阻9.如图,已知R1与R2两端所加电压为24V,如果R1=80Ω,开关闭合后,R2中电流为0.2A,则R2=______Ω,干路中电流I=______A.再给R1、R2并联一个200Ω的电阻,电路的总电阻会变______(填“大”或“小”)10.如图(a)所示,电源电压为6V保持不变,电阻R1的阻值为10Ω,闭合开关S,电流表A 的示数如图(b)所示,求:(1)图(b)所示电流表A的示数,并简述理由(2)R2的阻值11.一位同学在做实验时,需要阻值为5Ω的电阻一个,但手边只有4Ω和10Ω的电阻各两个,则下列办法可行的是A.将两个4Ω的电阻串联起来B.将两个10Ω的电阻并联起来C.将两个4Ω的电阻并联起来D.将两个10Ω的电阻串联起来12.(2019·福建)如图所示电路,电源电压恒定,R1=12Ω,R2=6,R3是定值电阻.闭合开关1,单刀双掷开关S2接a时电流表的示数为0.6A,接b时电流表的示数可能为( )A.0.3AB.0.6AC.0.9AD.1.2A13.如图所示的电路中,电源电压保持不变,只闭合开关S1时,电压表、电流表的示数分别为U1和I1;再闭合开关S2、S3,同时将滑动变阻器的滑片移到最左端,电压表与电流表的示数分别为U2和I2,则下列判断正确的是（ ）2121212121212121....I I U U D I I U U C I I U U B I I U U A <<<=><>>14.如图所示的电路中,电源电压恒为6V,R 1、R 2为定值电阻,R 1=10Ω.甲、乙均为电压表时,闭合S 1、S 2,两电压表示数之比为U 甲:U 乙=1:3.甲、乙均为电流表时,仅闭合S 1,甲、乙电流表示数I 甲、I 乙分别为 （ ） A.1.8A,1.2A B.1.8A,0.6A C.0.9A,0.6A D.0.9A,0.3A15.要得到152的电阻,有一只10Ω的电阻,可以再取一只______Ω的电阻与它______联,要得到15Ω的电阻,若只有一只20Ω的电阻,可以取一只60Ω2的电阻与它______联 16.小娟在探究“电阻上的电流跟两端电压的关系”时,将记录整理的实验数据绘制成如图所示U-I图象.由图可得甲的电阻为______Ω,甲、乙两个电阻串联后总电阻是______Ω;这两个电阻串联后接在电压为9V的电源上,电路中的电流为______A;这两个电阻并联后接在9V电源上,干路中的电流为______A17.在如图所示的电路中,电源电压保持不变,电阻R1的阻值为202.闭合开关S,电流表A的示数为0.3A,电流表A2的示数为0.2A则电源电压是______V,电阻R2的阻值是______Ω18.(2019·青岛)如图电路,电源电压12V保持不变,定值电阻R1为10Ω,当滑动变阻器R滑片处于某位置时,电流表的示数为1.6A.此时滑动变阻器接入电路的电阻是______Ω拓展在线19.如图所示,电源电压保持不变,滑动变阻器的最大值R0=20Ω,且R2=2R1.当只闭合开关S1,滑片P置于最左端a时,电流表示数为0.2A;当开关S1、S2均闭合,滑片P置于最右端b时,电流表示数为0.6A,试求定值电阻R1和电源电压答案1.B2.C3.D4.A5.C6.A7.D8.109.120 0.5 小10.1.5A 6.7Ω11.B12.C13.D14.C15.5 串并16.10 15 0.6 2.717.6 3018.3019.20Ω8V。

人教新版物理九年级上学期《17.2 欧姆定律》同步练习一．选择题（共10小题）1．为了测量R2阻值的大小，R1是定值电阻且阻值已知，电源电压未知。

四位同学分别设计了如图所示的电路，其中不可行的是（）A．B．C．D．2．如图所示电路，当开关S1、S2闭合，S3断开时，电流表的示数为1.2A；当S2、S3闭合，S1断开时，电流表的示数为1.8A，则当S1闭合，S2、S3断开时，电流表的示数为。

（）A．1.0A B．0.8A C．0.6A D．0.4A3．根据欧姆定律可以得到公式R=，关于这个公式的下列说法中，正确的是（）A．导体的电阻与电压、电流无关B．导体的电阻与通过它的电流成反比C．导体的电阻与加在它两端的电压成正比D．导体两端电压为零时，导体的电阻也为零4．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻R x阻值，图中不能实现测量R x阻值的电路图是（）A．B．C．D．5．如图，R1=2Ω．某同学在实验中，记录了三只电表的示数，但没有记录单位，记下的一组数据是1、2和3．也弄不清楚这些数字是哪只电表的示数，单位是V还是A，请根据电路图和记录的数据，确定实验中所用的电源电压和电阻R2的阻值分别是（）A．1V 2ΩB．2V 1ΩC．2V 2ΩD．3V 1Ω6．关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联7．如图所示，电源电压不变，将一标有“6V6W”字样的小灯泡L1接入M，N两接线柱间后，闭合开关S，调节滑动变阻器的滑片P至图所示的位置时，小灯泡L1恰好正常发光。

若在M、N之间换接另一标有“6V9W”字样的小灯泡L2，要让L2正常发光，则应（）A．将滑片P向a端移动B．将滑片P向b端移动C．保持滑片P的位置不动D．取下滑动变阻器，将小灯泡L2直接接在电源两端8．如图所示，电压表量程是0﹣3V，电流表量程是0﹣0.6A，变阻器的最大值是50Ω，R0电阻为6Ω，电源电压为6V，为了保证两表使用安全，求变阻器的电阻取值范围（）A．R≤4ΩB．R≥6ΩC．4Ω≤R≤6ΩD．无法确定9．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。

7.2 欧姆定律 电阻 欧姆定律 同步练习一、选择题1．在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a 、b 间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15Ω的电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ） A ．观察电压表，向右移动滑片，读取电流数据 B ．观察电流表，向右移动滑片，读取电压数据 C ．观察电压表，向左移动滑片，读取电流数据 D ．观察电流表，向左移动滑片，读取电压数据2．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A 、B 两点间的电阻由5Ω换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( ) A ．保持变阻器滑片不动 B ．适当增加电池节数C ．将滑动变阻器适当左移D ．将滑动变阻器适当右移3．在探究电流与电压、电阻的实验中，下列做法错误的是（ ） A ．在连接线路的过程中，开关应处于断开状态B ．连接线路的过程中，滑动变阻器滑片要放在最大电阻值的位置C ．试触时发现电流表指针反转，电压表正常，这时应断开电路，将电池的正负极对调D ．在连接线路时，电压表和电流表的正、负接线柱不能接反4．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） A.电流表示数变大，灯变暗 B.电流表示数变小，灯变亮 C.电压表示数不变，灯变亮 D.电压表示数不变，灯变暗 5.图中，能正确描述电阻一定时，电流随电压变化的图象是（ ）6.根据欧姆定律，下列说法中正确的是（ ） A ．通过导体的电流越大，这段导体的电阻就越小 B ．导体两端的电压越大，这段导体的电阻就越大C ．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D ．导体两端的电压为零时，电阻值也为零二、填空题7.一个定值电阻两端的电压为3V 时，通过它的电流为0.5A ，如果它两端电压为5V ，__________（填“能”或“不能”）用量程为0.6A 的电流表来测量通过该电阻的电流。

人教版九年级物理第十七章第4节欧姆定律在串、并联电路中的应用同步练习一、选择题1．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值答案：C知识点：电阻的串联；串联电路的电压特点解析：解答：用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．分析：研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验2．如图所示的控制电路中，要使AB之间的总电阻R AB=（3个阻值的阻值相等都为R），应将（）A．S1、S2闭合，S3、S4断开B．S1、S3闭合，S2、S4断开C．S1、S4闭合，S2、S3断开D．S2、S3闭合，S1、S4断开答案：D知识点：电阻的串联；电阻的并联解析：解答：由题知3个阻值的阻值相等都为R，要使AB之间的总电阻R AB=，所以需要三个电阻并联．A、S1、S2闭合，S3、S4断开时，三个电阻都被短路，故A选项不合题意；B、S1、S3闭合，S2、S4断开时，S1、S3闭合，R1、R2短路，只有R3连入电路，故B选项不合题意；C、S1、S4闭合，S2、S3断开时，S1闭合R1短路、S4闭合R3短路，只有R2连入电路，故C选项不合题意；D、S2、S3闭合，S1、S4断开时，电流从A点分成两支，一支通过R1，一支通过开关S2后再分成两支，一支通过R3，一支通过R2与R1电流汇合，再与R3的电流汇合，所以三个电阻并联，故D选项符合题意．故选D．分析：每个电阻的阻值都为R，AB间总电阻为R/3，根据并联电路的电阻特点，R1、R2、R3三个电阻需并联．根据每个选项中开关状态分析解答即可．3．两电阻并联后总电阻小于其中任意一个电阻，是因为并联的结果相当于使导体（）A．横截面积减小B．横截面积增大C．长度减小D．长度增大答案：D知识点：电阻的并联解析：解答：导体的电阻取决于导体的长度、材料和横截面积，同种材料的导体越长、横截面积越小，导体的电阻越大．而两个电阻并联，相当于增加了导体的横截面积，总电阻要变小，并且比任何一个电阻都小．故选B．分析：利用决定导体大小的因素（长度、横截面积和材料）分析并理解电阻越并越小．4．定值电阻R1=30欧，与另一个定值电阻并联后，要使电路的总电阻小于10欧，现在可供选择的定值电阻有①40欧、②30欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（）A．①或④B．②或④C．③或④D．②或③答案：C知识点：电阻的并联解析：解答：由于并联后的总电阻小于其中最小的一个，故30欧的电阻，与另一个定值电阻并联后，要使电路的总电阻小于10欧，则另一只电阻应小于或等于10欧，则所选的另一个电阻的阻值大小可以是③10欧或④5欧．故选C分析：电阻并联时相当于增大了横截面积，故越并越小，并联后的总电阻小于其中最小的一个．5．电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A．减小电路两端的电压B．增大通过电路的电流C．并联一根相同电阻丝D．串联一根相同电阻丝答案：D知识点：电阻的串联；影响电阻大小的因素解析：解答：A、导体电阻的大小与其两端的电压的大小无关，故减小电路两端的电压不会影响电阻的大小，故A 错误；B、导体电阻的大小与通过的电流的大小无关，故增大通过电路的电流不影响电阻的大小，故B错误；C、并联一根相同电阻丝，横截面积增大，则电路中的电阻减小，故C错误；D、串联一根相同电阻丝，导体的长度增大，电路中的电阻增大；故D正确．故选D．分析：电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系，与导体两端的电压及通过导体的电流无关．6．如图所示的电路中，电源电压恒定不变，当开关S闭合后，滑动变阻器的滑片向右滑动时（）A．A1示数变小，A2示数变小，V示数变小B．A1示数变小，A2示数变小，V示数变大C．A1示数变小，A2示数不变，V示数不变D．A1示数变大，A2示数变大，V示数不变答案：C知识点：电阻的并联解析：解答：由电路图可知，灯泡L与滑动变阻器并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流．因为电源电压恒定不变，所以滑片移动时，电压表的示数不变，所以AB都错；因并联电路中各支路独立工作、互不影响，所以，滑片向右滑动时，通过灯泡的电流不变，即电流表A2的示数不变；滑动变阻器R连入阻值增大，由I=UR，可知R的电流变小．根据并联电路的电流特点I=I1+I2，可知干路电流变小，即A1示数变小．所以C正确，D错误．分析：由电路图可知，灯泡L与滑动变阻器并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流．根据电源电压不变可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过灯泡电流的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化．7．电阻R1=5Ω，R2=100Ω，把它们并联后的等效电阻（）A．一定大于100ΩB．大于5Ω，小于100ΩC．一定小于5ΩD可能等于5Ω．答案：C知识点：电阻的并联解析：解答：电阻并联，相当于增大了横截面积，电阻越并越小，小于任一个电阻，故并联电阻既小于R1又小于R2．分析：并联电阻的倒数等于各并联电阻倒数之和，电阻越并越小，小于其中任一个电阻，据此分析答题. 8．在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）A．B．C．D．答案：D知识点：并联电路中的电压特点；电阻的并联解析：解答：A、由图知，R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2并联的总电压，并联各支路两端的电压相等，所以三个电压表的示数相等，故A错；B、由图知，R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2串联的总电压，因为R1＞R2，所以V2的示数应大于V1的示数，故B错；C、由图知，R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2并联的总电压，并联各支路两端的电压相等，三个电压表的示数相等，故C错；D、由图知，R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2串联的总电压，因为R1＞R2，所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，故D 正确．分析：（1）串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等．（2）串联电路中，电流处处相等，根据U=IR，阻值大的电阻两端的电压大．9．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A. 2:1 B.1:2. C. 2:9 D.9:2答案：D知识点：电阻的并联；电阻的串联解析：解答：两电阻串联后的总电阻：R1=3Ω+6Ω=9Ω，两电阻并联后的总电阻：2362 36R ΩΩΩΩΩ∴R1：R2=9Ω：2Ω=9：2．故选D．分析：并联电路的总电阻的倒数等于各支路电阻倒数之和，串联电路总电阻等于各串联电阻之和．求出串联电阻和并联电阻后再求比值.10．如下图有四组不同的电阻，已知R1＜R2，那么电阻最小的是（）A．B．C．D．答案：A知识点：电阻的并联；电阻的串联解析：解答：A、两个电阻并联，根据并联电路电阻特点，总电阻最小，A符合题意；B、两个电阻串联，根据串联电路电阻特点，总电阻最大，B不符合题意；C、是单独的一个电阻接入电路，不是最小值，C不符合题意；D、是单独一个电阻接入电路，不是最小值，D不符合题意；故选A．分析：根据已知条件和串联电阻的总电阻的阻值比任何一个分电阻的阻值都大，并联电阻的总电阻的阻值比任何一个分电阻的阻值都小，通过比较即可作出判断.11．如图1所示电路中，闭合开关S后，两个电压表指针的偏转情况均为图2所示，则电阻R1和R2两端的电压分别是（）A．12.5V，2.5V B．2.5V，12.5VC．10V，2.5V D．2.5V，10V答案：C知识点：电阻的串联解析：解答：（1）因为电阻R1和R2串联，与电源并联的电压表V1测量的是电源电压，上面的电压表V2测量的是R2两端的电压，所以和电源并联的电压表的示数比上面的电压表的示数大；故V1选的是0-15V的量程，分度值为0.5V，根据指针位置，电压表读数为U=12.5V；上面的电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为U2=2.5V；（2）根据串联电路的电压关系可以得到R1两端的电压U1=U-U2=12.5V-2.5V=10V．分析：首先根据串联电路的电压特点（U=U1+U2）确定两个电压表表示数的大小，然后根据电压表的读数方法读出示数．12．有三个电阻，电阻值分别是a欧、b欧、c欧，其中a＞b＞c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的（）A．c＜R＜b B．b＜R＜a C．R可能等于b D．R＜c答案：D知识点：电阻的并联解析：解答：∵三个电阻并联， ∴1231111RR R R ∴并联电路的总电阻小于任一支路电阻，故总电阻R ＜c ＜b ＜a ．分析：并联电路总电阻的倒数等于各支路电阻倒数之和，电阻越并越小，小于其中任一个．据此分析判断． 13．如图电路中，将滑动变阻器R 2的滑片P 向右滑动时，电流表和电压表的示数变化说法中正确的是（ ）A ．电流表和电压表示数都减小B ．电流表和电压表示数均增大C ．电流表示数增大，电压表示数减小D ．电流表示数减小，电压表示数增大 答案：A知识点：电阻的串联；欧姆定律的应用 解析：解答：由电路图可知，R 1与R 2串联，电压表测R 1两端的电压，电流表测电路中的电流， 将滑动变阻器R 2的滑片P 向右滑动时，接入电路中的电阻增大，电路中的总电阻增大， 由I=UR 可知，电路中的电流减小，即电流表的示数减小，故BC 错误； 由U=IR 可知，R 1两端的电压减小，即电压表的示数减小，故A 正确，D 错误．分析：由电路图可知，R 1与R 2串联，电压表测R 1两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 1两端的电压变化．．14．将电阻R 1=3Ω的导体与电阻为R 2的导体串联后总电阻为9Ω，则R 1与R 2并联后总电阻是（ ） A ．6Ω B ．4Ω C ．2Ω D ．1Ω 答案：C知识点：电阻的串联；电阻的并联 解析：解答：因为电阻R 1=3Ω的导体与电阻为R 2的导体串联后总电阻为9Ω，所以R 2=6Ω， 所以R 1与R 2并联后总电阻12111RR R ，即求出R=2Ω 分析：两个电阻串联之后的总阻值等于两个电阻值之和，并联电路中总电阻的倒数等于各电阻倒数之和．15．两个电阻并联起来相当于（）A．增大了电阻的横截面积B．减小了电阻的横截面积C．增大了电阻的长度D．减小了电阻的长度答案：A知识点：电阻的并联；影响电阻大小的因素解析：解答：导体材料和长度不变时，横截面积越大，其电阻值会越小；两个电阻并联起来，总电阻则会减小，相当于其材料和长度不变，横截面积增大.分析：影响电阻大小的因素有：导体的长度、横截面积以及材料；导体的材料一定时，导体的长度越长，横截面积越小，导体的电阻越大．两个电阻并联后总电阻减小．二、填空题（共5小题）16．铭牌上标有“6V 10Ω”的电铃，要串联一个欧姆的电阻，才能使它在9伏特的电压下正常工作．答案：5知识点：电阻的串联解析：解答：电铃正常工作电流：60610.U VI ARΩ总电阻：91506.U VRI AΩ总总串联的电．阻：R′=R总﹣R=15Ω﹣10Ω=5Ω．分析：（1）因电源电压大于电铃的额定电压，所以电铃要与电阻串联，电铃正确工作；（2）由“6V 10Ω”根据UIR可求出电路中的电流．再由电源电压和电流，根据URI总总求出总电阻，减去电铃电阻就是串联的电阻值.17．家庭电路中并联的用电器越多，电路的总电阻，干路的电流．答案：越小；越大.知识点：电阻的并联；欧姆定律的变形公式解析：解答：家庭电路中，并联的用电器越多，电路的总电阻越小，电源电压不变，由UIR得，干路的电流越大．分析：要解决此题，需掌握并联电路总电阻与并联电阻的关系，知道并联的支路越多，电路中的总电阻越小；再根据欧姆定律UIR判断干路电流的大小．. 18．李明修理电子设备时，需要一个10Ω电阻，但他手边只有20Ω、20Ω、6Ω、8Ω、4Ω、2Ω的电阻一个，他可以选择其中 和 的两个电阻 联． 答案：4Ω；6Ω；串.知识点：电阻的串联；电阻的并联. 解析：解答：因串联电阻的总阻值等于各分电阻阻值之和、并联电阻的总阻值的倒数等于各分电阻的倒数之和， 所以，可得出10Ω电阻的方法有： ①4Ω和6Ω的电阻串联； ②8Ω和2Ω的电阻串联； ③20Ω和20Ω的电阻并联．分析：串联电阻的总阻值等于各分电阻阻值之和，并联电阻的总阻值的倒数等于各分电阻的倒数之和，根据这一规律可结合要求做出选择．19．两电阻的阻值分别为30Ω和90Ω，将它们串联后，其总电阻为 ；将它们并联后，其总电阻为 ． 答案：120Ω；22.5Ω.知识点：电阻的串联；电阻的并联. 解析：解答：（1）串联总电阻等于各电阻之和，因此两电阻串联时，总电阻R 串=R 1+R 2=30Ω+90Ω=120Ω； （2）并联电路总电阻的倒数等于各电阻的倒数之和，两电阻并联时，12111R R R 并 121230902253090.R R R R R ΩΩΩΩΩ并分析：根据串并联电路的电阻规律分析答题：串联电路的总电阻等于各电阻之和，并联电路总电阻的倒数等于各电阻的倒数之和．20．若需要一个12Ω的定值电阻，现在只有5Ω，10Ω，20Ω，30Ω的定值电阻各一个，则可以把一个20Ω和一个 Ω的定值电阻 联起来当作12Ω的定值电阻使用． 答案：30Ω；并.知识点：电阻的串联；电阻的并联. 解析：解答：因并联电路中电阻越并越小、小于任何一个分电阻，所以分电阻20Ω大于总电阻12Ω时，应采用并联一个电阻的方式；因并联电路中总电阻的倒数等于各分电阻倒数之和，故12111RR R ，即21111220R ΩΩ解得：R 2=30Ω．分析：并联电路中电阻越并越小、小于任何一个分电阻，分电阻20Ω大于总电阻12Ω，故应采用并联电阻的方式，根据电阻的并联求出并联电阻的大小． 三、解答题（共5小题）21．实验桌上提供了下列符合要求的实验器材：电源一个（电源两端电压不变）、电阻两只R 1和R 2、电压表三个、滑动变阻器一个、开关一个、导线若干．在电阻R 1和R 2串联的这段电路中，R 1两端的电压为U 1，R 2两端的电压为U 2，R 1和R 2串联的这段电路两端的总电压为U ．小英利用提供的实验器材设计了证明U=U 1+U 2的实验． 请你完成下列题： （1）画出实验电路图．（2）在这个探究实验中，自变量是 ，因变量是 ． （3）通过改变 实现自变量的改变． （4）画出实验记录表． 答案：（1）如图所示； （2）U 1+U 2；U ；（3）滑动变阻器滑片的位置改变接入电路中的电阻； （4）见下表：实验次数 1 2 3 U 1/V U 2/V U/V知识点：探究串、并联电路中的电压规律实验.解析：解答：（1）根据实验可知需要测量的是电阻两端的电压和电路两端的总电压，实验电路图如图所示：（2）在这个探究实验中，自变量是U1+U2，因变量是U．（3）改变自变量的方法是：调节滑动变阻器滑片的位置改变接入电路中的电阻，进而改变；（4）实验数据记录表格如下：实验次数 1 2 3U1/VU2/VU/V分析：（1）自变量是最初变动的量，因变量是由于自变量的变动而引起变动的量；（2）实验证明U=U1+U2．则自变量为U=U1+U2．根需要测量的是电阻两端的电压，所以据此设计电路图，即把滑动变阻器与定值电阻串联，电压表与滑动变阻器并联，测滑动变阻器电压，然后分析实验数据，得出实验结论．22．以下是明明同学对串联电路电压规律进行的探究实验．猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，明明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】U AB/V U BC/V U AC/V2.4 1.43.75（1）在拆接电路时，开关必须．（2）明明同学用上面的方法能否测出L2两端的电压？为什么？．（3）方法改进后，测出AB、BC、AC间的电压记录在下面表格中．分析明明同学的实验数据可以得出的结论是：串联电路总电压各用电器两端的电压之和（填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是：．答案：（1）断开；（2）不能，电压表正负接线柱接反了；（3）等于；（4）只进行一次实验就得出结论，结论不具有普遍性．知识点：探究串、并联电路中的电压规律实验.解析：解答：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）由表中实验数据可知，在实验误差允许范围内，U AC=U AB+U BC，串联电路总电压等于各用电器两端的电压之和．（4）不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．分析：（1）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧坏电源；（2）电压表要准确的测量用电器两端的电压，必须严格按照电压表的使用规则进行操作，所以判断李瑞同学能不能用此方法测出L2两端的电压，就看电压表此时是否与L2并联，正负接线柱的接法是否正确；（3）分析表中实验数据，根据实验数据得出结论．（4）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．23．“混联电路”是有串联电路和并联电路组合而成，如图所示的电路图甲就是一个“混联电路”，它可以等效为R 1与R 2先并联（如图乙，并联的总电阻R ）再与R 3串联．已知图甲中电源电压为3V ，R 1=2Ω，R 2=3Ω，R 3=0.8Ω．请根据这个思路，完成如下计算：（1）R 1与R 2并联的总电阻． （2）开关闭合后电流表的示数．答案：（1）R 1与R 2并联的总电阻为1.2Ω． （2）开关闭合后电流表的示数为1.5A ； （3）整个电路消耗的总电功率为4.5W ． 知识点：电阻的并联；欧姆定律的变形公式． 解析： 解答：（1）由，12111RR R R 1与R 2并联后总电阻：1212231223.R R RR R ΩΩΩΩΩ（2）由题电路中R 1与R 2并联后再与R 3串联， 所以电流的总电阻R 总=R+R 3=1.2Ω+0.8Ω=2Ω， 由欧姆定律，电流表示数3152.U V IA R Ω总分析：（1）先计算出R 1与R 2并联后总电阻，再计算与R 3串联的总电阻； （2）由UIR计算干路中电流. 24．“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L 1、L 2宜选择 （选填“相同”或“不同”）的小灯泡． （2）再拆接电路时开关必须 ．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．实验小组L1两端电压/V L2两端电压/V 串联总电压/V1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.0答案：（1）不同；（2）断开；（3）不正确；电压表的正负接线柱接反了；（4）合理；实验时有误差．知识点：探究串、并联电路中的电压规律实验．解析：解答：（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）为防止发生短路，拆接电路时开关必须断开；（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反了；（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据是合理的；因为虽然实验数据存在差异，在每一组的电源是不同的情况下，依照每一组的测量数据之间仍然可以得出串联电路两端的电压等于各部分电压之和规律．分析：（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）拆接电路过程中，开关必须断开；（3）根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反了；（4）串联电路两端的电压等于各部分电压之和．25．小明同学对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图所示的电路图连接电路．（2）闭合开关，用电压表测出L1两端的电压，并将数据记录表（3）仿照（2）分别测出BC和AC两端的电压，并将数据记录表U AB/V U BC/V U AC/V2.4 1.43.8过分析表实验数据，小明得出结论：串联电路的总电压等于各用电器两端电压之和．小明的实验存在着一些错误，请你根据小明整个实验过程，指出小明实验中的错误是：（1）（2）．答案：（1）表格中缺少自变量U AB+U BC这一栏目；（2）实验的次数少于3次．知识点：探究串、并联电路中的电压规律实验．解析：解答：（1）表格中存在的不足：表格中缺少自变量U AB+U BC这一栏目；（2）此实验在设计方案上存在的不足之处：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．分析：（1）表格中缺少自变量U AB+U BC，或者说没有改变自变量．；（2）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．。
