欧姆定律(串联和并联)

欧姆定律是电学领域中最基本的定律之一，描述了电流、电压和电阻之间的关系。

欧姆定律的数学表达式为V=IR，其中V代表电压，I代表电流，R代表电阻。

欧姆定律在电路分析中起着重要的作用，特别是在串并联电路中。

本文将详细介绍欧姆定律在串并联电路中的应用。

一、欧姆定律在串联电路中的应用串联电路是指电路中的各个电阻依次连接，电流在各个电阻中依次流过。

在串联电路中，各电阻的电流相等，总电压等于各电阻电压之和。

1.电流相等在串联电路中，由于电流只有一条路径可走，因此电流在各个电阻中是相等的。

根据欧姆定律，I=V/R，可以得到各电阻的电流相等，即I1=I2==In。

2.总电压等于各电阻电压之和V=IR，可以得到各电阻的电压为V1=IR1，V2=IR2，，Vn=IRn。

因此，总电压Vtotal=V1+V2++Vn=I(R1+R2++Rn)。

3.电阻等效在串联电路中，可以将多个电阻看作一个等效电阻。

等效电阻的阻值等于各电阻阻值之和，即Req=R1+R2++Rn。

根据欧姆定律，总电流I=Vtotal/Req。

二、欧姆定律在并联电路中的应用并联电路是指电路中的各个电阻分别连接在电压相同的节点上，电流在各个电阻中分流。

在并联电路中，各电阻的电压相等，总电流等于各电阻电流之和。

1.电压相等在并联电路中，由于各个电阻连接在电压相同的节点上，因此各电阻的电压相等。

根据欧姆定律，V=IR，可以得到各电阻的电压相等，即V1=V2==Vn。

2.总电流等于各电阻电流之和I=V/R，可以得到各电阻的电流为I1=V/R1，I2=V/R2，，In=V/Rn。

因此，总电流Itotal=I1+I2++In=V(1/R1+1/R2++1/Rn)。

3.电阻等效在并联电路中，可以将多个电阻看作一个等效电阻。

等效电阻的倒数等于各电阻倒数之和，即1/Req=1/R1+1/R2++1/Rn。

根据欧姆定律，总电流Itotal=V/Req。

总结：欧姆定律在串并联电路中的应用是电路分析的基础。

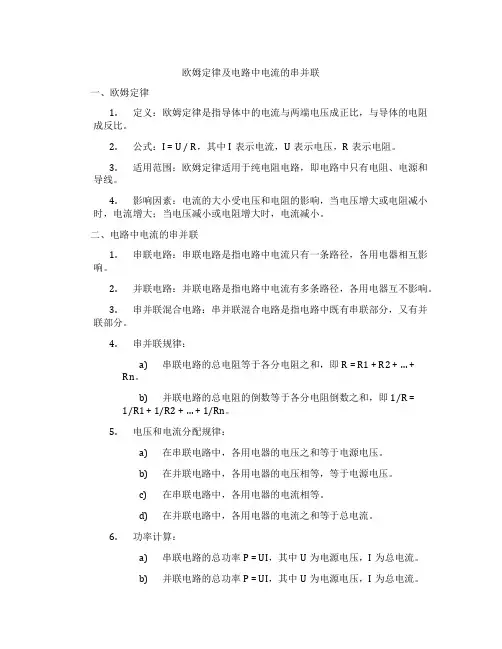

欧姆定律及电路中电流的串并联一、欧姆定律1.定义：欧姆定律是指导体中的电流与两端电压成正比，与导体的电阻成反比。

2.公式：I = U / R，其中I表示电流，U表示电压，R表示电阻。

3.适用范围：欧姆定律适用于纯电阻电路，即电路中只有电阻、电源和导线。

4.影响因素：电流的大小受电压和电阻的影响，当电压增大或电阻减小时，电流增大；当电压减小或电阻增大时，电流减小。

二、电路中电流的串并联1.串联电路：串联电路是指电路中电流只有一条路径，各用电器相互影响。

2.并联电路：并联电路是指电路中电流有多条路径，各用电器互不影响。

3.串并联混合电路：串并联混合电路是指电路中既有串联部分，又有并联部分。

4.串并联规律：a)串联电路的总电阻等于各分电阻之和，即R = R1 + R2 + … +Rn。

b)并联电路的总电阻的倒数等于各分电阻倒数之和，即1/R =1/R1 + 1/R2 + … + 1/Rn。

5.电压和电流分配规律：a)在串联电路中，各用电器的电压之和等于电源电压。

b)在并联电路中，各用电器的电压相等，等于电源电压。

c)在串联电路中，各用电器的电流相等。

d)在并联电路中，各用电器的电流之和等于总电流。

6.功率计算：a)串联电路的总功率P = UI，其中U为电源电压，I为总电流。

b)并联电路的总功率P = UI，其中U为电源电压，I为总电流。

7.欧姆定律是电路学中的基本定律，掌握欧姆定律对于理解电路的运行原理至关重要。

8.电路中的电流串并联现象是实际应用中常见的，了解串并联规律有助于分析和解决实际问题。

9.电路中的电压、电流和功率计算是电路分析的重要内容，掌握这些计算方法可以更好地理解电路的性能。

习题及方法：1.习题：一个电阻为20Ω的电阻器，通过它的电流为0.5A，求电阻器两端的电压。

方法：根据欧姆定律，电压U等于电流I乘以电阻R，即U = I * R。

将给定的数值代入公式，得到U = 0.5A * 20Ω = 10V。

欧姆定律在串、并联电路中的应用【学习目标】1.明白得欧姆定律，能运用欧姆定律进行简单的运算；2.能依照欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。

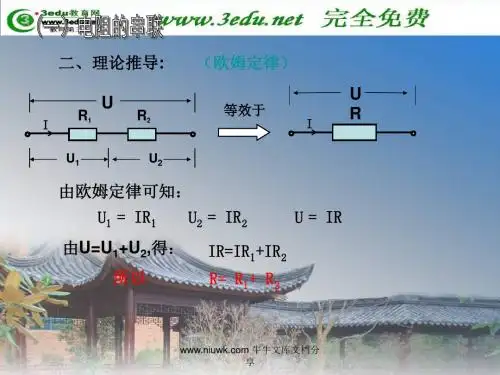

【要点梳理】要点一、串联电路中电阻的规律1.规律：串联电路中总电阻等于各串联导体的电阻之和。

在图中，因为R1和R2串联，因此通过它们的电流相同，设R1两端电压为U1，R2两端电压为U2，则有:1212111222I I I U U U U I R U I R ===+== 又由欧姆定律变形式：U IR = 综合以上推导，有：1122IR I R I R =+；因此能够得到有串联电路总电阻和分电阻的关系： 2.公式：12......n R R R R =+++3.串联电路中，电阻阻值之比等于电阻两端电压之比。

推导如下：要点诠释：（1）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导体电阻之和，即12......n R R R R =+++。

（2）假如用n 个阻值均为R0的导体串联，则总电阻为0R nR =。

（3）当电阻R1和R2串联时，若R1>R2，则U1>U2，如下图所示。

要点二、并联电路中电阻的规律1.规律：并联电路的总电阻的倒数等于各并联导体电阻的倒数之和。

在图中，有 1212111222=I I I U U UU I R UI R =+===由欧姆定律:UI R= 综合以上推导，有1212U U U R R R =+; 即：12111R R R =+ 2.公式：121111.....nR R R R =+++3.并联电路中，各支路电阻阻值之比等于通过各支路电流的反比。

推导如下：要点诠释：（1）导体并联，相当于增大了导体的横截面积，因此，并联导体的总电阻小于任何一个并联导体的电阻，总电阻的倒数等于各并联导体电阻的倒数之和，即121111.....nR R R R =+++。

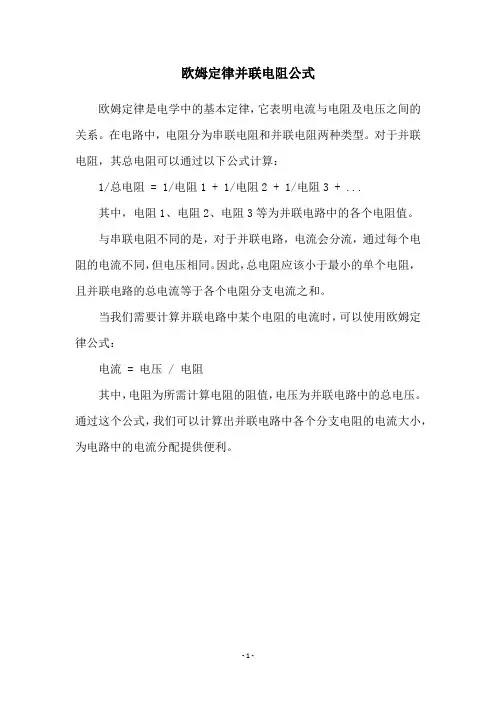

欧姆定律并联电阻公式
欧姆定律是电学中的基本定律，它表明电流与电阻及电压之间的关系。

在电路中，电阻分为串联电阻和并联电阻两种类型。

对于并联电阻，其总电阻可以通过以下公式计算：
1/总电阻 = 1/电阻1 + 1/电阻2 + 1/电阻3 + ...
其中，电阻1、电阻2、电阻3等为并联电路中的各个电阻值。

与串联电阻不同的是，对于并联电路，电流会分流，通过每个电阻的电流不同，但电压相同。

因此，总电阻应该小于最小的单个电阻，且并联电路的总电流等于各个电阻分支电流之和。

当我们需要计算并联电路中某个电阻的电流时，可以使用欧姆定律公式：
电流 = 电压 / 电阻
其中，电阻为所需计算电阻的阻值，电压为并联电路中的总电压。

通过这个公式，我们可以计算出并联电路中各个分支电阻的电流大小，为电路中的电流分配提供便利。

- 1 -。

复习：
1.欧姆定律
导体中的电流跟导体两端电压成正比，跟导体的电阻成反比.
公式：I=
U
R
变形公式
串联：I=I1=I2
U=U1+U2
并联：I=I1+I2
U=U1=U2
例题1：
如图电路中，电路两端电压U=27 V，两电阻R1=6Ω，R2=3Ω，求每个电阻两端的电压.
解：根据串联电阻规律：R =R 1+R 2=6 Ω+3 Ω=9 Ω
根据欧姆定律：I =Ω
= 9V 27R U =3 A 因为串联电路电流处处相等，所以I =I 1=I 2=3 A
由I =R
U 可得：U 1=I 1R 1=3 A ×6 Ω=18 V U 2=I 2R 2=3 A ×3 Ω=9 V
综合练习
1、在下面电路中，已知电源电压为4.5V，测得R1的电流为0.2A，电压为2V;求R2的电流、电压和电阻。

2、在以下电路中，已知R1=6Ω，R2=10Ω，当开关闭合时，V1的示数为
3V，求电源电压和电路中的电流大小。

3、在下电路中，已知电源电压为10V，R1= 5Ω，R2=8Ω，求电路中干路以及各支路的电流分别为多少？
4、电路如图所示，已知电流表的示数为0.8A，R=5Ω，流过L2的电流为0.3A,求灯L2的电阻有多大？。

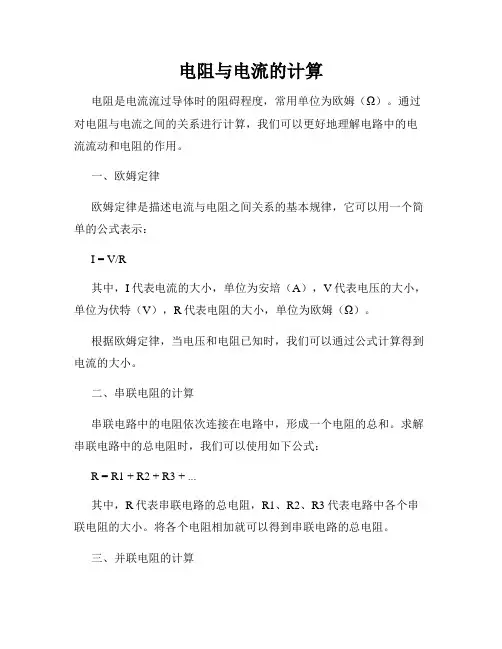

电阻与电流的计算电阻是电流流过导体时的阻碍程度，常用单位为欧姆（Ω）。

通过对电阻与电流之间的关系进行计算，我们可以更好地理解电路中的电流流动和电阻的作用。

一、欧姆定律欧姆定律是描述电流与电阻之间关系的基本规律，它可以用一个简单的公式表示：I = V/R其中，I代表电流的大小，单位为安培（A），V代表电压的大小，单位为伏特（V），R代表电阻的大小，单位为欧姆（Ω）。

根据欧姆定律，当电压和电阻已知时，我们可以通过公式计算得到电流的大小。

二、串联电阻的计算串联电路中的电阻依次连接在电路中，形成一个电阻的总和。

求解串联电路中的总电阻时，我们可以使用如下公式：R = R1 + R2 + R3 + ...其中，R代表串联电路的总电阻，R1、R2、R3代表电路中各个串联电阻的大小。

将各个电阻相加就可以得到串联电路的总电阻。

三、并联电阻的计算并联电路中的电阻连接在一起，形成分支电路，各个分支电阻之间的电压相同。

求解并联电路中的总电阻时，我们可以使用如下公式：1/R = 1/R1 + 1/R2 + 1/R3 + ...其中，R代表并联电路的总电阻，R1、R2、R3代表电路中各个并联电阻的大小。

通过倒数求和的方式可以得到并联电路的总电阻。

四、示例计算为了更好地理解电阻和电流的计算方法，让我们通过一个示例进行计算：假设有一个电路，串联了三个电阻：R1 = 10Ω，R2 = 20Ω， R3 =30Ω。

电路中的电源提供了电压为12V。

首先，我们可以使用欧姆定律计算出R1上的电流：I1 = V/R1 = 12V / 10Ω = 1.2A同样地，我们可以计算出R2上的电流和R3上的电流：I2 = V/R2 = 12V / 20Ω = 0.6AI3 = V/R3 = 12V / 30Ω = 0.4A接下来，我们可以使用串联电阻的计算公式求解整个电路的总电阻：R = R1 + R2 + R3 = 10Ω + 20Ω + 30Ω = 60Ω最后，根据欧姆定律，我们可以计算出整个电路的总电流：I = V/R = 12V / 60Ω = 0.2A通过以上计算，我们得到了电路中各个电阻上的电流以及整个电路的总电阻和总电流。
