指针式万用表的读数方法、

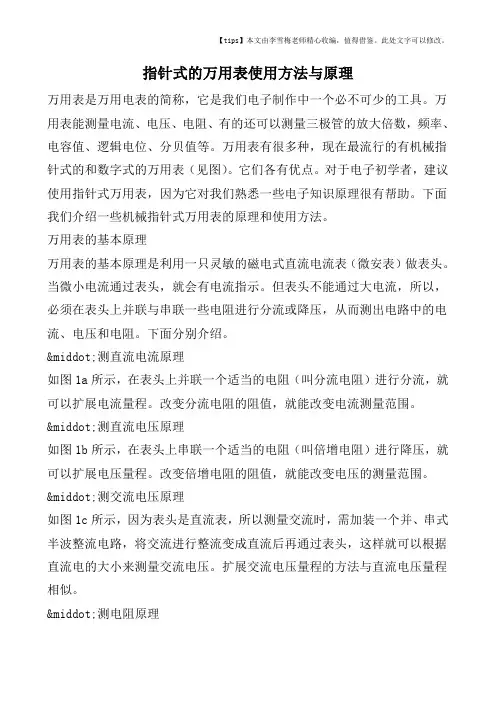

指针式的万用表使用方法与原理万用表是万用电表的简称，它是我们电子制作中一个必不可少的工具。

万用表能测量电流、电压、电阻、有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。

万用表有很多种，现在最流行的有机械指针式的和数字式的万用表（见图）。

它们各有优点。

对于电子初学者，建议使用指针式万用表，因为它对我们熟悉一些电子知识原理很有帮助。

下面我们介绍一些机械指针式万用表的原理和使用方法。

万用表的基本原理万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。

当微小电流通过表头，就会有电流指示。

但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。

下面分别介绍。

·测直流电流原理如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

·测直流电压原理如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。

改变倍增电阻的阻值，就能改变电压的测量范围。

·测交流电压原理如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。

扩展交流电压量程的方法与直流电压量程相似。

·测电阻原理如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。

改变分流电阻的阻值，就能改变电阻的量程。

万用表的使用万用表（以105型为例）的表盘如右图所示。

通过转换开关的旋钮来改变测量项目和测量量程。

机械调零旋钮用来保持指针在静止处在左零位。

Ω调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。

万用表的测量范围如下：·直流电压：分5档0-6V；0-30V；0-150V；0-300V；0-600V。

万用表常识万用表是用来测量交直流电压、电阻、直流电流等的仪表。

它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。

使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。

测量结果要看刻度盘上直流电流刻度来读数。

通常刻度盘上第二行为电流刻度。

同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。

读数要看刻度盘上直流电压刻度。

大多数的万用表电压和电流合用一刻度。

(如何实现？)如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。

测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。

选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。

现以MF30型万用表为例，介绍它的使用方法。

使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。

切不可弄错档位。

例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。

？第二，使用前观察一下表针是否指在零位。

如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。

红表笔要插入正极插口，黑表笔要插入负极插口。

电压的测量将量程选择开关的尖头对准标有V的五档范围内。

若是测交流电压则应指向V处。

依此类推，如果要改测电阻，开关应指向Ω档范围。

测电流应指向mA或UA。

测量电压时，要把电表表笔并接在被测电路上。

根据被测电路的大约数值，选择一个合适的量程位置。

干电池每节最大值为1．5V，所以可放在5V量程档。

这时在面板上表针满刻度读数的500应作5来读数。

即缩小100倍。

如果表针指在300刻度处，则读为3V。

注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。

除了电阻档外，量程开关所有档均按此方法读测量结果。

测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。

指针式万用表的读数方法指针式万用表是一种常用的电子测量仪器，用于测量电压、电流、电阻等电学量。

它具有读数精确、测量范围广泛、使用方便等优点，因此在电子工程、电力工程等领域得到广泛应用。

本文将介绍指针式万用表的读数方法。

一、电压的读数方法指针式万用表可以用来测量直流电压和交流电压。

在测量直流电压时，需要将量程调至合适的档位，然后将红表笔接入待测电路的正极，黑表笔接入负极。

读数时，需要注意指针的位置，通常指针在刻度上方标有"V"字样，读数应该与指针尖端对齐，即为所测电压值。

在测量交流电压时，同样需要将量程调至合适的档位，然后将红表笔接入待测电路的一个极性，黑表笔接入另一个极性。

交流电压的读数通常为有效值，即表盘上标明的数值。

需要注意的是，交流电压的读数应该是一个波动的数值，如果表盘上的刻度线上有"~"符号，表示读数是交流电压的有效值。

二、电流的读数方法指针式万用表可以用来测量直流电流和交流电流。

在测量直流电流时，需要将量程调至合适的档位，然后将红表笔接入待测电路的正极，黑表笔接入负极。

读数时，同样要注意指针的位置，通常指针在刻度上方标有"A"字样，读数应该与指针尖端对齐，即为所测电流在测量交流电流时，同样需要将量程调至合适的档位，然后将红表笔接入待测电路的一个极性，黑表笔接入另一个极性。

交流电流的读数通常为有效值，即表盘上标明的数值。

需要注意的是，交流电流的读数应该是一个波动的数值，如果表盘上的刻度线上有"~"符号，表示读数是交流电流的有效值。

三、电阻的读数方法指针式万用表可以用来测量电阻值。

在测量电阻时，需要将量程调至合适的档位。

将红表笔和黑表笔分别与待测电阻的两端相连。

读数时，需要注意指针的位置，通常指针在刻度上方标有"Ω"字样，读数应该与指针尖端对齐，即为所测电阻值。

需要注意的是，测量电阻时需要断开电路，确保待测电阻不与其他元件并联或串联。

指针式万用表指针式万用表是由一只灵敏度很高的直流电流表（微安表）作表头，再加上挡位选择开关和相关的电路组成的。

本节以M-47型指针式万用表为例来介绍指针式万用表的使用。

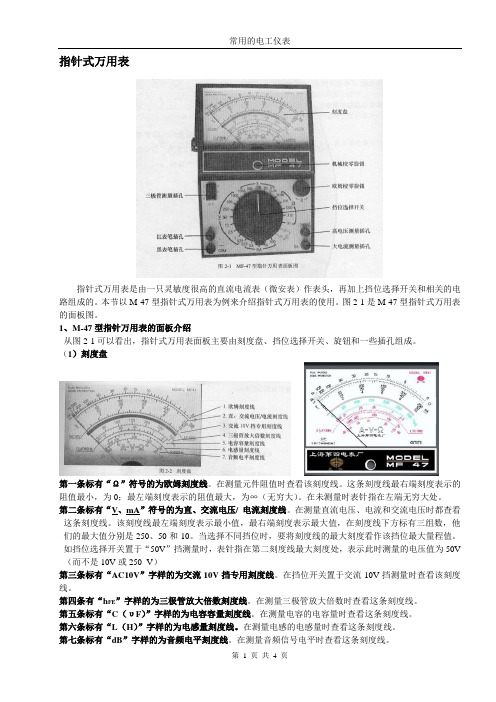

图2-1是M-47型指针式万用表的面板图。

1、M-47型指针万用表的面板介绍从图2-1可以看出，指针式万用表面板主要由刻度盘、挡位选择开关、旋钮和一些插孔组成。

（1）刻度盘第一条标有“Ω”符号的为欧姆刻度线。

在测量元件阻值时查看该刻度线。

这条刻度线最右端刻度表示的阻值最小，为0；最左端刻度表示的阻值最大，为∞（无穷大）。

在未测量时表针指在左端无穷大处。

第二条标有“V、mA”符号的为直、交流电压/ 电流刻度线。

在测量直流电压、电流和交流电压时都查看这条刻度线。

该刻度线最左端刻度表示最小值，最右端刻度表示最大值，在刻度线下方标有三组数，他们的最大值分别是250、50和10。

当选择不同挡位时，要将刻度线的最大刻度看作该挡位最大量程值。

如挡位选择开关置于“50V”挡测量时，表针指在第二刻度线最大刻度处，表示此时测量的电压值为50V （而不是10V或250 V）第三条标有“AC10V”字样的为交流10V挡专用刻度线。

在挡位开关置于交流10V挡测量时查看该刻度线。

第四条有“h FE”字样的为三极管放大倍数刻度线。

在测量三极管放大倍数时查看这条刻度线。

第五条标有“C（υF）”字样的为电容容量刻度线。

在测量电容的电容量时查看这条刻度线。

第六条标有“L（H）”字样的为电感量刻度线。

在测量电感的电感量时查看这条刻度线。

第七条标有“dB”字样的为音频电平刻度线。

在测量音频信号电平时查看这条刻度线。

（2）挡位选择开关指针式万用表可以测量电压、电流、元件阻值和三极管放大倍数等，在测量不同的量时，挡位开关应置于不同的挡位。

挡位选择开关如图2-3所示，它可以分为欧姆挡、三极管放大倍数挡、直流电流挡、直流电压挡和交流电压挡。

除三极管放大倍数挡外，其他各挡位根据测量值的大小又细分成多挡。

指针式万用表测量电阻测量电阻选量程，两笔短路先调零。

旋钮到底仍有数，更换电池再调零。

断开电源再测量，接触一定要良好。

两手悬空测电阻，防止并联变精度。

要求数值很准确，表针最好在格中。

读数勿忘乘倍率，完毕挡位电压中。

使用指针式万用表测量电阻时，首先要选择适当的量程。

量程选择时，应力求使测量数值应尽量在欧姆刻度线的0.1～10之间的位置，这样读数才准确。

选择好适当的量程后，要对表针进行欧姆调零。

如果欧姆调零旋钮已经旋到底了，表针始终在0Ω线的左侧，不能指在“0”的位置上，说明万用表内的电池电压较低，不能满足要求，需要更换新电池后再进行上述调整。

如果是在线路测量电阻器的电阻值，必须先断开电源再进行测量，否则有可能损坏万用表。

换言之，不能带电测量电阻。

测量时，两只手不能同时接触电阻器的两个引脚。

因为两只手同时接触电阻器的两个引脚，等于在被测电阻器的两端并联了一个电阻（人体电阻），所以将会使得到的测量值小于被测电阻的实际值，影响测量的准确度。

量程选择要合适，若太大，不便于读数；若太小，无法测量。

只有表针在标度尺的中间部位时，读数最准确。

读数以后应乘以相应的倍率（所选择挡位，如R×10Ω、R×100Ω等），就是该电阻的实际电阻值。

例如选用R×100Ω挡测量，指针指示为40，则被测电阻值为40×100Ω=4000Ω=4kΩ测量完毕后，要将量程选择开关置于交流电压最高挡位，即交流1000V挡位。

在测量电阻时，应选适当的倍率，使指针指示在中值附近。

使用指针式万用表测量电阻时，每次变换量程之后都要进行一次欧姆调零操作，如图1-11所示。

无论如何都不能带电测量电阻。

指针式万用表检测电阻方法图解假如对测量电阻精度的要求不髙，我们可用万用表欧姆挡来测量。

详细测量阻值步骤：
1.万用表电阻挡调零
将选择开关置于RX100挡或RXlk挡，将两表笔短接，调整欧姆挡零位调整旋钮，使表针指向电阻刻度线右端的零位。

2.测量电阻阻值
为了提髙测量阻值的精度，应依据被测电阻标称值的大小来选择量程，测量时应使指针指示值尽可能落在全刻度起的20%?80%弧度范围内。

用万用表表笔分别接触被测电阻两引脚进行测量。

正确读出欧姆挡所指电阻的读数，再乘以倍率（RX100挡应乘100, KXlk挡应乘1000,…）后得到的就是被测电阻的阻值。

3.测量时要留意的地方
在测试时过程中，留意手千万触及表笔和电阻两端的导电部分，以免人体电阻影响测量的精确性。

假如电阻在电路板上，被测电阻至少要从电路中焊开一个头，避开对测量产生的影响。

电阻测量图如图所示。

图电阻测量图
以上方法是万用表检测电阻的简洁介绍，把握了这种方法，家里的一些小电器坏了，就不用愁了，说不定小白也能知道电器毛病了，
这种方法对初学者还是很简洁把握的。

指针式万用表测1.5V电池读数的方法1. 介绍指针式万用表是一种常用的电工测量工具，用来测量电压、电流和电阻等参数。

在工业、农业和家庭中都有着广泛的应用。

本文将介绍如何使用指针式万用表来测量1.5V电池的电压，以便于在实际应用中更好地使用电池。

2. 仪器准备首先需要准备一只精度较高的指针式万用表，以确保测量结果的准确性。

另外，还需要一节新的1.5V电池作为被测电池。

3. 测量步骤接下来，将按照以下步骤进行1.5V电池读数的测量：步骤一：调整选择旋钮将指针式万用表的选择旋钮调整到直流电压档位，并选择合适的量程，一般1.5V电池的电压在2V量程即可进行测量。

步骤二：连接测试引线将测试引线分别连接到指针式万用表的正负特殊子和1.5V电池的正负极，确保连接牢固，避免接触不良导致测量误差。

步骤三：观察读数连接完成后，观察指针式万用表上的指针位置，即可得到1.5V电池的电压读数。

一般情况下，新的1.5V碱性电池电压应该在1.5V左右，而一些老化的电池可能会略低于1.5V。

4. 注意事项在测量1.5V电池电压时，需要注意以下事项：1. 避免短路：在连接测试引线时，要避免测试引线之间的短路，以免对电路产生损坏。

2. 注意连接极性：确保测试引线正确连接到电池的正负极，否则也会影响测量结果。

3. 多次测量取平均值：由于1.5V电池的电压可能会受到负载和存放时间等因素的影响，因此建议进行多次测量，取平均值作为最终测量结果。

5. 总结通过以上步骤可以准确快速地测量1.5V电池的电压，为实际应用提供了重要的参考数据。

正确使用指针式万用表能够确保测量结果的准确性，同时也能保护仪器避免损坏。

希望本文对读者在实际工作中使用指针式万用表测量1.5V电池的电压有所帮助。

6. 针对不同类型的1.5V电池除了一般的碱性1.5V电池，市面上还有其他类型的1.5V电池，比如锂电池和锌碳电池。

对于不同类型的电池，测量方法基本相同，但是由于不同类型的电池在电压特性上可能会有所不同，因此在测量时需要注意以下几点：锌碳电池：锌碳电池是一种传统的干电池，通常比碱性电池更便宜，但在性能上稍逊于碱性电池。

指针式万用表的读数方法指针式万用表是一种具有指针功能的电表,可以测量各种电参数,如电压、电流、电阻等。

与普通万用表相比,指针式万用表具有更高的测量精度和更强的测量能力。

本文将介绍指针式万用表的读数方法,并探讨其在测量电路参数中的应用。

一、指针式万用表的读数方法1. 测量电阻指针式万用表通常有2个电阻测量档,一个位于表盘中央,另一个位于表盘底部。

测量电阻时,将待测电阻接入电路,然后将表笔接在中央电阻的两端,读取表盘上的电阻值。

2. 测量电压指针式万用表通常也有2个电压测量档,一个位于表盘中央,另一个位于表盘底部。

测量电压时,将待测电压接入电路,然后将表笔接在中央电压的两端,读取表盘上的电压值。

3. 测量电流指针式万用表也有电流测量档,通常位于表盘的右侧。

测量电流时,将待测电流接入电路,然后将表笔接在电流测量档的两端,读取表盘上的电流值。

二、指针式万用表在测量电路参数中的应用指针式万用表在测量电路参数方面具有广泛的应用前景。

以下是一些常见的应用场景:1. 测量电阻指针式万用表可以测量各种电阻的值,包括欧姆定律下的电阻、电感下的电流电阻、电容下的电压电阻等。

在电路设计中,可以根据实际情况选择合适的电阻值,从而实现对电路参数的准确测量。

2. 测量电压指针式万用表可以测量各种电压的值,包括欧姆定律下的电压、电感下的电压、电容下的电压等。

在电路设计中,可以根据实际情况选择合适的电压值,从而实现对电路参数的准确测量。

3. 测量电流指针式万用表可以测量各种电流的值,包括欧姆定律下的电流、电感下的电流、电容下的电流等。

在电路设计中,可以根据实际情况选择合适的电流值,从而实现对电路参数的准确测量。

指针式万用表具有强大的测量能力,且读数方法简单易懂,因此在测量电路参数方面具有广泛的应用前景。
