MF指针式万用表使用方法

MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

（2）进行机械调零。

（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。

（4）选择表笔插孔的位置。

（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。

量程的选择应尽量使指针偏转到满刻度的2/3左右。

如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。

①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。

②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。

若表笔接反，表头指针会反方向偏转，容易撞弯指针。

（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。

测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。

如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。

其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。

万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。

3
4
万用表使用口块
❖ 一看------拿起表笔看档位 ❖ 二扳------对应电量扳到位 ❖ 三试------瞬间偏摆试档位 ❖ 四测------测量稳定记读数 ❖ 五复位---放下表笔及复位
5
六-MF-47型万用表13个基本参数测量方法
❖ （一）直流电流测量
❖ （二）交、直流电压测量
❖ （三）直流电阻测量
❖ （四）通路蜂鸣器检测
❖ （五）红外线摇控发射器检测
❖ （六）音频电平测量
❖ （七）电容测量
❖ （八）电感测量
❖ （九）晶体管放大倍系数测量
❖ （十）电池电量测量
❖ （十一）负载电压LV(V)（稳压）、负载电流LI(mA)参数测量
❖ （十二）标准电阻箱应用
❖ （十三）交流220V火线判别（测电笔功能）：
20
（五）红外线摇控发射器检测（ ）：
❖ 1.该档是为判别红外线摇控发射器工作是否正常而 设置。旋至该档时，将红外线发射器的发射关垂直对准 表盘左下方接收窗口，（偏差不大于±5°），
❖ 2.按下需检测功能按钮。如红色发光管闪亮，表示 该发射器工作正常。在一定距离内（1-30cm）移动发射 器，还可以判断发射器输出功率状态。
(注意串联或并联、直流参数还应注意极性) 7.根据选择的档位及量程读取数值； 8.测量完毕后将档位开关调至交流电压最大档或空档；
2
（二）万用表数值的读取方法
❖ 1.电压、电流档数值可以直接读取 ❖ 例1：直流电压10V，表盘上可以直读出从0-满刻度线的数值: ❖ 0、2、4、6、8、10数字 ❖ 然后计算每个小格的数值 ❖ 2-0=2÷10（0到2之间所分的份数）=0.2 ❖ 即每个小格0.2V ❖ 例2：直流电压10V，表盘上可以直读出0-满刻度线的数值: ❖ 0、10、20、30、40、50数字 ❖ 然后计算每个小格的数值 ❖ 10-0=10÷10（0到10之间所分的份数）=1V 即每个小格1V ❖ 2.欧姆档（测电阻、测电容量）读取数值的方法是：表盘读数×所选档位的倍率值 ❖ 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值乘C×10K)

刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑 色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交 直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条 供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.
除交直流 2500V 和直流 5A 分别有单独插座之外,其余各档只须转动一个选择开关, 使用方便.
三,使用方法
在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使 指针指示在零位上.
将测试棒红黑插头分别插入"+""-"插座中,如测量交流直 流 25t;5A"的插座中.
0-10V-50V-250V(45-65-500Hz) -500V-1000V-2500V(45-65Hz) 4KΩ/V 5 以上量限的 百分数计算 直流 电阻 R×1,R×10, R×100,R×1K, R×10K R×1 中心刻度为 16.5Ω 2.5 以标度尺弧长的百分数计算 10 以指示值的 百分数计算 音频 电平 -10d B~+22 d B 0dB=1mw 600Ω hFE 0~300hFE
指针式 MF 型万用表使用说明书
南京科华指针式 MF47 型万用表使用说明书
一,MF47 万用表基本功能
MF47 型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交 直流电压,直流电阻等,具有 26 个基本量程和电平,电容,电感,晶体管直流参数等 7 个附 加参考量程.
二,刻度盘与档位盘
四,技术规范
量限范围
灵敏度及
电压降

5
以上量限的
百分数计算
直流
电阻
R×1,R×10, R×100,R×1K,
R×10K
R×1中心刻度为16.5Ω
2.5
以标度尺弧长的百分数计算
10
以指示值的
百分数计算
音频
电平
-10d B~+22 d B
(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.
(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).
2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.
3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.
测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.
当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.
4,音频电平测量
在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示
音频电平与功率电压的关系式是:
3,直流电阻测量
装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.
准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.
量限

MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

（2）进行机械调零。

（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。

（4）选择表笔插孔的位置。

（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。

量程的选择应尽量使指针偏转到满刻度的2/3左右。

如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。

①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。

②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。

若表笔接反，表头指针会反方向偏转，容易撞弯指针。

（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。

测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。

如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。

其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。

万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。

此时读数：
R= 4.6 x10KΩ=46KΩ
测量电阻的步骤: 总结归纳:
1、机械调零 2、选择合适的量程 3、欧姆调零 4、连接电阻进行测量 5、读数 6、测量完毕，将量程选择开关调到交流电压最大档
测量电阻注意事项:
1、要选择合适的量程，使指针在中值附近。 4、不能带电测量
2、每次更换量程要进行欧姆调零。
三、基本使用方法
测量电阻的方法
（一） 、使用前的准备
1、上好电池(注意电池正负极) 2、插好表笔。 “－”黑；“＋”红 3、机械调零：
万用表在测量前，应注意水 平放置时，表头指针是否处于交 直流挡标尺的零刻度线上，否则 读数会有较大的误差。若不在零 位，应通过机械调零的方法（即 使用小螺丝刀调整表头下方机械 调零旋钮）使指针回到零位。
B、已知直流电压的极性，未知直流电压的大小 将万用表的量程开关掷在直流电压档最大量程上，黑表笔
接在被测电压的负极，红表笔接在被测电压的正极，观察表针摆 动幅度大小，如果幅度很小，则减小一个量程，直到表针指向中 心范围，所选量程才合适。（此时测量误差最小）。
C、已知直流电压的大小和极性 将量程开关掷在直流电压档的合适档位上，红笔接正，
4、测量高压时，要站在干燥绝缘板上，并一手操作，防止意外事 故。
5、电阻各档党用干电池应定期检查、更换，以保证测量精度。如 长期不使用，应取出电池，以防止电解液溢出腐蚀而损坏其它零件。
6、仪表应保持在室温为0~40摄氏度，相对温度不超过80%，并不 含有腐蚀性气体的场所。
5、两手不可与表笔金属部分接触。
3、在不知道被测电压大致数值时， 要选择最大量程，然后再调至合 适量程。
6、测量高压时,要站在干燥绝缘板 上，并一手操作,防止意外事故。

（2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。
（4）万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。
以下以MF30型万用表为例，说明万用表的读数。第一条刻度线是电阻值指示，最左端是无穷大，右端为零，当中刻度不均匀。电阻档有R×1、R×10、R×100、R×1K、R×10K各档，分别说明刻度的指示再要乘上的倍数，才得到实际的电阻值（单位为欧姆）。
例如用R×100档测一电阻，指针指示为“10”，那么它的电阻值为10×100=1000，即1K。第二条刻度线是500V档和500mA档共用，需要注意的是电压档、电流档的指示原理不同于电阻档， 例如5V档表示该档只能测量5V以下的电压，500mA档只能测量500mA以下的电流，若是超过量程，就会损坏万用表。
四、注意被测电量极性。
五、正确使用刻度和读数。
六、当选取用直流电流的2.5A挡时，万用表红表笔应插在2.5A测量插孔内 ，量程开关可以置于直流电流挡的任意量程上。
七、如果被子测的直流电流大于2.5A，则可将2.5A挡扩展为5A挡 。方法很简单，使用者可以在“2.5A”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ，这样该挡位就变成了5A电流挡了。接入的0.24A电阻应选取用2W以上的线绕电阻 ，如果功率太小会使之烧毁。
万用表的使用的注意事项
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * （1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。

图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。

一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。

是电工必备的仪表之一，也是电子维修中必备的测量工具。

二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。

通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。

欧姆挡调节旋钮用来给欧姆挡调零。

三极管插孔用来检测三极管的极性和放大系数。

三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。

（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。

如果指针太靠左那么需要换一个稍大的量程。

如果指针太靠右那么需要换一个稍小的量程。

直到指针落在表盘中部。

（因为表盘中部区域测量更精确）。

读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。

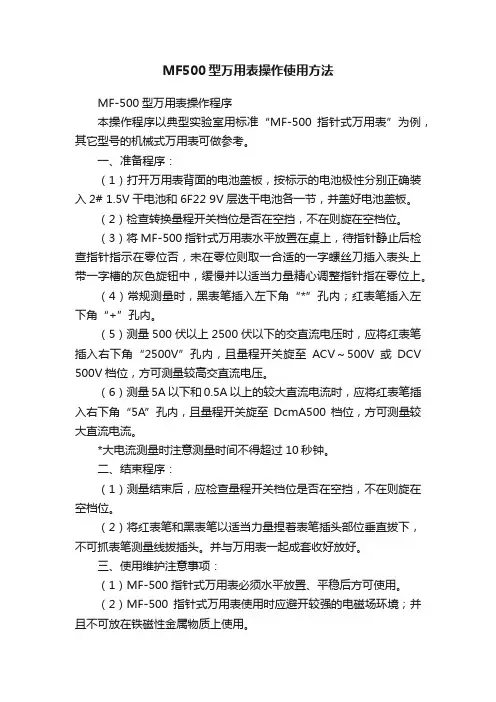

MF500型万用表操作使用方法MF-500型万用表操作程序本操作程序以典型实验室用标准“MF-500指针式万用表”为例，其它型号的机械式万用表可做参考。

一、准备程序：（1）打开万用表背面的电池盖板，按标示的电池极性分别正确装入2# 1.5V干电池和6F22 9V层迭干电池各一节，并盖好电池盖板。

（2）检查转换量程开关档位是否在空挡，不在则旋在空档位。

（3）将MF-500指针式万用表水平放置在桌上，待指针静止后检查指针指示在零位否，未在零位则取一合适的一字螺丝刀插入表头上带一字槽的灰色旋钮中，缓慢并以适当力量精心调整指针指在零位上。

（4）常规测量时，黑表笔插入左下角“*”孔内；红表笔插入左下角“+”孔内。

（5）测量500伏以上2500伏以下的交直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV～500V或DCV 500V档位，方可测量较高交直流电压。

（6）测量5A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“5A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。

*大电流测量时注意测量时间不得超过10秒钟。

二、结束程序：（1）测量结束后，应检查量程开关档位是否在空挡，不在则旋在空档位。

（2）将红表笔和黑表笔以适当力量捏着表笔插头部位垂直拔下，不可抓表笔测量线拔插头。

并与万用表一起成套收好放好。

三、使用维护注意事项：（1）MF-500指针式万用表必须水平放置、平稳后方可使用。

（2）MF-500指针式万用表使用时应避开较强的电磁场环境；并且不可放在铁磁性金属物质上使用。

（3）MF-500指针式万用表使用时应避开高温、高湿、震动环境。

（4）MF-500指针式万用表长期不使用时，应将万用表内的干电池全部取出。

四、正确读取测量数值方法：（1）单眼从MF-500指针式万用表的刻度盘的正上方读取数值，并且当反射镜中的指针与万用表实际指针重合为一线时，对应的读数是正确测量获得的数值。

时测量电 压的大小 是多大？
U = 225 V
思 考 请读出此 与 时测量电 练 压的大小 习 是多大？
U = 22 V
思 考
请读出此 时测量电
与 压的大小
练 是多大？
习
U = 5.5 V
思 考 请读出此 与 时测量电 练 压的大小 习 是多大？
U = 330V
思 考 与 练
请读出此 时测量电
注意：
1、不能带电测量； 2、被测电阻不能方法
因为造成了人体
电阻与被测电阻
并联
0
1k
调零
（三）读数
刻度值 18
阻值=刻度值 ╳ 倍率
阻值=18╳ 10K=180KΩ
（四）、档位复位：
将档位开关打在OFF位置 或打在交流电压1000V档
倍率 ╳ 10K
思 考
请读出此时测 量电阻的大小
（二）开始测量
将两表笔并接在被测电压两端进行测量（交流 电不分正负极） ，如图示。
（三）读数
读数时选择 第二条刻度！
第二条刻度有 三组数字，到 底读哪一组数 字呢？？
要根据所选择 的量程来选择 刻度读数！！！
（四）档位复位： 将档位开关打在OFF位置或打在 交流电压1000V档
思
考 请读出此
与 练 习
三、基本使用方法
测量电阻的方法
（一） 、使用前的准备
1、上好电池(注意电池正负极) 2、插好表笔。“－”黑；“＋” 红 3平、放机万置械时用调，表零表在：头测指量针前是，否应处注于意交水 直流挡标尺的零刻度线上，否则 读数会有较大的误差。若不在零 位，应通过机械调零的方法（即 使用小螺丝刀调整表头下方机械 调零旋钮）使指针回到零位。

• 注意：
• 1.每次测量后应将电容彻底放电后再进行测量，否则测量误差将 增大。
• 2.有极性电容应按正确极性接入，否则测量误差及损耗电阻将增
•电C（容大单μ档。位f）位换算C关× 0系.1：
C× 1
C× 10
C× 100
C× 1K
C× 10K
•测量1法范拉围 （1F0）00=pf1—000000.001微μf法-- （μ0.1Fμ）f –（百万1μ）f –
倍率值
• 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值 乘C×10K)
万用表使用口块
• 一看------拿起表笔看档位 • 二扳------对应电量扳到位 • 三试------瞬间偏摆试档位 • 四测------测量稳定记读数 • 五复位---放下表笔及复位
六-MF-47型万用表13个基本参数测 量方法
高压。测量时，开关应放在50μA位置上，高压探头的
红黑插头分别插入“+”“-”插座中，接地夹现电视机金属
底板连接，而后握住探头进行测量。
• 单位换算关系：
LN
LN
测 量 相 电 压
L1 L2
测 量 线 电 压
测 量 直 流 电 压
（三）直流电阻测
量
•
1.装上电池（R14型2#1.5V及6F22型9V各一只）转
• 1KA=1000A
（二）交、直流电压测量
•
1.测量交流10～1000V或直流0.25～1000V时，转动
开关至所需电压档。测量交直流2500V时，开关应分别
旋至交直流1000V位置上，而后将表笔跨接于被测电路
两端（并联）。
•
2.测量交流10V电压时，读数请看交流10V专用刻度

正确放置万用表： 将万用表放置在 稳定的工作台上， 避免振动和干扰。
校准零位：在使 用前，检查万用 表的零位是否准 确，如果不准确， 需要进行校准。
避免热电势影响： 在测量电阻时， 要避免热电势的 影响，可以通过 将万用表与被测 电阻之间的连线 尽可能短来减少 热电势的影响。
如何延长万用表的使用寿命
工作原理：通过测量电路中的电学 参数，利用指针的偏转来显示测量 结果
特点：操作简单、价格实惠、测量 精度高
指针式万用表的测量原理
电流测量原理： 通过测量电路 中的电流来检 测电阻、电压
等参数
电压测量原理： 通过测量电路 中的电压来检 测电阻、电流
等参数
电阻测量原理： 通过测量电路 中的电阻来检 测电流、电压
存放：万用表不使 用时应存放在干燥 、无尘、无振动的 环境中，避免阳光 直射或高温环境。
万用表故障的排查与处理
指针不归零：调整机械调零螺丝
测量电压不准：检查测量电阻的线 路和测量电阻的连接是否正确
添加标题
添加标题
添加标题
添加标题
测量电阻误差大：更换电池或检查 电池座
测量电流不准：检查测量电流的线 路和测量电流的连接是否正确
Part Five
MF指针式万用表 的使用技巧
如何正确选择量程
根据测量需求选择 合适的量程
避免超量程使用， 以免损坏仪表
在不确定测量值范 围时，选择较大的 量程进行初步测量
注意量程单位的转 换，避免误读
如何正确读数
指针式万用表读数时应先观察指针 是否在零位，若不在零位则应先调 节指针归零。
读数时应保持视线与表盘垂直，避 免视线角度偏差导致读数不准确。
测量电压的步骤和方法

综合论坛万用表又名三用表，具有多功能、多量程特点，既可直接测量直流电流、直流电阻，交直流电压，又可测音频电平等，其具有读数形象直观、灵敏度高、携带方便、用途广等优点。

但由于线路复杂、使用繁琐，容易发生故障和损坏，因此万用表的正确使用和维修既可以延长使用寿命，又能保证测量精度。

1 MF-500型万用表的基本结构MF-500型万用表的基本结构包含表头、测量电路、转换开关等部分[1]。

1.1 表头部分MF-500型万用表表头部分为磁电式直流电流表，该电流表表头具有高灵敏度的特性。

万用表的灵敏度与表头指针满刻度偏转时直流电流值有关，电流值越小，说明万用表灵敏度越高。

MF-500型万用表表头刻度盘上有四条刻度线，四条刻度线(从上往下依次增大，最上面为第一条刻度线)表示的含义如下：第一条刻度线上标有Ω，表示电阻值，当转换开关置于欧姆档位时，即通过此刻度线读出所测量的电阻值；第二条刻度线上标有—和～，表示交、直流电压值和直流电流值，当转换开关置于交、直流电压或直流电流档位时，即通过此刻度线读出所测量的交直流电压(不包含交流10 V电压)或者直流电流值；第三条刻度线上标有10 V，表示10 V的交流电压值，当转换开关置于交、直流电压档，量程选择交流10 V档时，即通过此刻度线读出所测的交流10 V电压值；第四条刻度线上标有db，通过此刻度线读出所测的音频电平值。

1.2 测量线路部分MF-500型万用表的核心部分为内部的测量线路部分，具有整流、分流、分压等功能。

测量线路部分由电池、电阻、半导体等部件组成，通过此部分将不同量程的电流、电压、电阻等被测量值转换成磁电式直流电流表能够测量的微小直流电流。

1.3 转换开关部分MF-500型万用表的转换开关有两种，一种用来进行档位转换，一种用来进行量程转换。

转换开关和测量线路部分配合工作，通过转换开关选择不同的测量线路，从而测量不同种类、不同量程的被测量。

MF-500型万用表主要由以上三部分组成，表盘上其他符号代表的含义如下：“∽－”指交/直流；“V－2.5 kV 4 000 Ω/V ”指交流电压及2.5 kV的直流电压档时灵敏度为4 000 Ω/V；“A－V－Ω”指电流、电压、电阻都能测量；“45～65～1 000 Hz ”指频率为1 000 Hz以下时工频为45～65 Hz；“20 000 Ω/V DC”指直流档灵敏度为20 000Ω/V。

指针万用表（MF47型）的使用常见的指针式万用表结构类别主要有:500型、MF47型、MF64型、MF50型、MF15型等，它们虽然功能各异，但结构和原理基本相同。

从外观上看，它们一般由外壳、表头、表盘、机械调零旋钮、电阻挡调零旋钮、转换开关、专用插座、表笔及其插孔等组成。

1.指针式万用表的结构：MF47型万用表是一种高灵敏度、多量程的便携式整流系仪表，能完成交直流电压、直流电流、电阻等基本项目的测量，还能估测电容器的性能等。

MF47型万用表外形如图1所示，背面有电池盒。

①表头：表头是万用表的重要组成部分，决定了万用表的灵敏度。

表头由表针、磁路系统和偏转系统组成。

为了提高测量的灵敏度和便于扩大电流的量程，表头一般都采用内阻较大、灵敏度较高的磁电式直流电流表。

另外，表头上还设有机械调零旋钮，用以校正表针在左端的零位。

万用表的表头是一个灵敏电流表，电流只能从正极流入，从负极流出。

在测量直流电流的时候，电流只能从与“＋”插孔相连的红表笔流入，从与“－”插孔相连的黑表笔流出；在测量直流电压时，红表笔接高电位，黑表笔接低电位，否则，一方面测不出数值，另一方面很容易损坏表针。

图1 MF47型万用表的外形②表盘：表盘由多种刻度线以及带有说明作用的各种符号组成。

只有正确理解各种刻度线的读数方法和各种符号所代表的意义，才能熟练、准确地使用好万用表。

MF47型万用表的表盘如图2所示。

表盘上的符号A－V－Ω表示这只表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端表示零，左端表示∞，刻度值分布是不均匀的。

符号“－”表示直流，“～”表示交流，hFE表示晶体管放大倍数刻度线，dB 表示分贝电平刻度线。

刻度盘上装有反光镜，以消除视差。

③转换开关：转换开关用来选择被测电量的种类和量程（或倍率），是一个多挡位的旋转开关。

MF47型万用表的测量项目包括：电流、直流电压、交流电压和电阻。

倍率
10
╳ 10K
思
考 与 练 习
请读出此时测 量电阻的大小 是多大？
R= 9 x 100Ω=900 Ω
11
思
考 与 练 习
请读出此时测 量电阻的大小 是多大？
R= 23 x 10KΩ=230KΩ
12
思
考 与 练 习
请读出此时测 量电阻的大小 是多大？
R= ?
这种情况下读出 来的数值准确吗? 如果不准确,该怎办?
② 在表笔连接被测电路之前，一定要查看所选挡位与测量对 象是否相符，否则，误用挡位和量程，不仅得不到测量结果， 而且还会损坏万用表。在此提醒初学者，万用表损坏往往就是 上述原因造成的。
4
③ 测量时，须用右手握住两支表笔，手指不要触及表笔 的金属部分和被测元器件。
④ 测量中若需转换量程，必须在表笔离开电路后才能进 行，否则选择开关转动产生的电弧易烧坏选择开关的触 点，造成接触不良的事故。
2
表盘与刻度
电阻 值刻 度
第一条刻度：电阻值刻度（读数时从右向左读）
交直流 电流电 压值刻
度
第二条刻度：交、直流电压电流值刻度（读数时从左向右读）
3
二.操作中的注意事项
① 进行测量前，先检查红、黑表笔连接的位置是否正确。红 色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接 到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测 量直流电量时会因正负极的反接而使指针反转，损坏表头部件。
22
C 对于正、负极标志不明的电解电容器，可利用上 述测量漏电阻的方法加以判别。即先任意测一下 漏电阻，记住其大小，然后交换表笔再测出一个 阻值。两次测量中阻值大的那一次便是正向接法， 即黑表笔接的是正极，红表笔接的是负极。

❖ 将仪表旋至交流220V火线判别档位，首先将正负表 棒插入交流220V插孔内，此时红色指示灯应发亮，将其 中任一根表棒拔出红色指示灯继续点亮的一端即为火线 端。使用此档时如发光管亮度不足应及时更换9V层叠电 池以免发生误判断。
七-注意事项
使用时的注意事项
❖ 1.测量高压或大电流时，为避免烧坏开关，应在切断电源情
❖ 2.转动开关至相应的交流电压档，指针偏转后读取数值。如被测电路中 带有直流电压成份时，可在“+”插座中串接一个0.1μf的隔直流电容器。
❖ 3.万用表的电平值是以交流电10V档为基准刻度进行标示，在10V这一点 的电平值是+22dB。
❖ 如指示值大于+22dB时，可在大于10V以上其它各交流电压挡测量电平值， 其示值可用修正值修正。如南京产MF47型万用表在50V以上各量限测量时， （根据厂方说明书）其示值修正值如下表：
档位
标准阻值 （Ω）
档位
标准阻值 （Ω）
10A 0.025 2.5V 50K
500mA 0.5 10V 200K
50mA 5
50V 1M
5mA 50 250V 2.25M
0.5mA 500 500V 4.5M
50μA 5K
1000V 9M
1V 20K 2500V 22.5M
（十三）交流220V火线判别（测电笔功能）
（十一）负载电压LV(V) 负载电流LI(mA)参数测量
❖ 在被测电路中流过非线性电阻元件的电流称为负载电流用LI表示。该电 阻元件两端的电压称为负载电压。
❖ 该档主要测量在不同的电流下非线性器件电压降性能参数或反向电压降 （稳压）性能参数。如发光二极管、整流二极管、稳压二极管及三极管等， 在不同电流下曲线，或稳压二极管性能。测量方法同Ω档，其中0-1.5刻度供 R×1～R×1K用，0-10.5V供R×10K档用。（可测量10V以内稳压管）。各档满 刻度电流见下表：
