MF-47指针式万用表的使用讲解学习

MF-47万用表的使用说明和技巧万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

（2）进行机械调零。

（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。

（4）选择表笔插孔的位置。

（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。

量程的选择应尽量使指针偏转到满刻度的2/3左右。

如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。

①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路２或负载并联即可。

②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。

若表笔接反，表头指针会反方向偏转，容易撞弯指针。

（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。

测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。

如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。

其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。

万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。

一般情况下，应使指针指在刻度尺的1/3~2/3间。

B 欧姆调零。

测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。

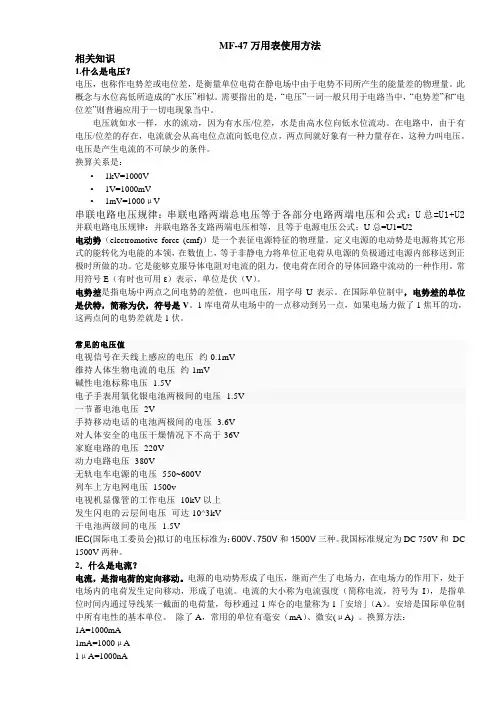

MF-47万用表使用方法相关知识1.什么是电压？电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。

此概念与水位高低所造成的“水压”相似。

需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。

电压就如水一样，水的流动，因为有水压/位差，水是由高水位向低水位流动。

在电路中，由于有电压/位差的存在，电流就会从高电位点流向低电位点，两点间就好象有一种力量存在，这种力叫电压。

电压是产生电流的不可缺少的条件。

换算关系是：•1kV=1000V•1V=1000mV•1mV=1000μV串联电路电压规律：串联电路两端总电压等于各部分电路两端电压和公式：U总=U1+U2 并联电路电压规律：并联电路各支路两端电压相等，且等于电源电压公式：U总=U1=U2电动势（electromotive force (emf)）是一个表征电源特征的物理量。

定义电源的电动势是电源将其它形式的能转化为电能的本领，在数值上，等于非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功。

它是能够克服导体电阻对电流的阻力，使电荷在闭合的导体回路中流动的一种作用。

常用符号E（有时也可用ε）表示，单位是伏（V）。

电势差是指电场中两点之间电势的差值，也叫电压，用字母U表示。

在国际单位制中，电势差的单位是伏特，简称为伏，符号是V。

1库电荷从电场中的一点移动到另一点，如果电场力做了1焦耳的功，这两点间的电势差就是1伏。

常见的电压值电视信号在天线上感应的电压约0.1mV维持人体生物电流的电压约1mV碱性电池标称电压 1.5V电子手表用氧化银电池两极间的电压 1.5V一节蓄电池电压2V手持移动电话的电池两极间的电压 3.6V对人体安全的电压干燥情况下不高于36V家庭电路的电压220V动力电路电压380V无轨电车电源的电压550~600V列车上方电网电压1500v电视机显像管的工作电压10kV以上发生闪电的云层间电压可达10^3kV干电池两级间的电压 1.5VIEC(国际电工委员会)拟订的电压标准为：600V、750V和1500V三种。

图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。

一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。

是电工必备的仪表之一，也是电子维修中必备的测量工具。

二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。

通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。

欧姆挡调节旋钮用来给欧姆挡调零。

三极管插孔用来检测三极管的极性和放大系数。

三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。

（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。

如果指针太靠左那么需要换一个稍大的量程。

如果指针太靠右那么需要换一个稍小的量程。

直到指针落在表盘中部。

（因为表盘中部区域测量更精确）。

读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。

MF47型万用表使用说明.txt你不能让所有人满意，因为不是所有的人都是人成功人士是—在牛B的路上，一路勃起你以为我会眼睁睁看着你去送死吗？我会闭上眼睛的指针式MF47型万用表使用说明书MF47型万用表使用一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程. 二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1,直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域. 测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4,音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即 V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度,如指示值大于+22 dB时可以在50V以上各量限测量,其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5,电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.6,电感测量与电容测量方法相同.7,晶体管直流参数的测量(1)直流放大倍数hFE的测量先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300 hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N型管孔内,P型晶体管应插入P型管孔内.(2)反向截止电流Iceo,Icbo的测量Iceo为集电极与发射极间的反向截止电流(基极开路).Icbo为集电极与基极间的反向截止电流(发射极开路)转动开关Ω×1K档将测试棒二端短路,调节零欧姆上,(此时满度电流值约90uA).分开测试棒,然后将欲测的晶体管插入管座内,此时指针的数值约为晶体管的反向截止电流值.指针指示的刻度值乘上1.2即为实际值.当Iceo电流值大于90μA时可换用Ω×100档进行测量(此时满度电流值约为900μA).N型晶体管应插入N型管座,P型晶体管应插入P型管座.(3)三极管管脚极性的辨别(将万用表置于Ω×1K档)①判定基极b.由于b到c――b 至e分别是二个PN结,它的反向电阻很大,而正向电阻很小.测试时可任意取晶体管一脚假定为基极.将红测试棒接"基极", 黑测试棒分别去接触另二个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如用上法测得均为高阻值.则为N型管).如测量时二个管脚的阻值差异很大,可另选一个管脚为假定基极,直至满足上述条件为止.②判定集电极c.对于PNP型三极管,当集电极接负电压,发射极接正电压时,电流放大倍数才比较大,而NPN型管则相反.测试时假定红测试棒接集电极c,黑测试棒接发射极e,记下其阻值,而后红黑测试棒交换测试,将测得的阻值与第一次阻值相比,阻值小的红测试棒接的是集电极c,黑的是发射极e,而且可判定是P型管(N型管则相反).(4)二极管极性判别测试时选R×10K档,黑测试棒一端测得阻值小的一极为正极.万用表在欧姆电路中,红测试棒为电池负极,黑的为电池正极.注意:以上介绍的的测试方法,一般都用R×100,R×1K档,如果用R×10K档,则因该档用15V 的较高电压供电,可能将被测三极管的PN结击穿,若用R×1档测量,因电流过大(约90mA),也可能损坏被测三极管.四,技术规范量限范围灵敏度及电压降精度误差表示度直流电流0-0.05mA-0.5mA-5mA--50mA-500 mA-5A0.3V2.5以上量限的百分数计算直流电压0-0.25V-1V-2.5V-10V-50V-250V-500V-1000V-2500V20KΩ/V2.55以上量限的百分数计算交流电压0-10V-50V-250V(45-65-500Hz)-500V-1000V-2500V(45-65Hz)4KΩ/V5以上量限的百分数计算直流电阻R×1,R×10, R×100,R×1K,R×10KR×1中心刻度为16.5Ω2.5以标度尺弧长的百分数计算10以指示值的百分数计算音频电平-10d B~+22 d B0dB=1mw 600ΩhFE0~300hFE晶体管直流放大倍数电感20~1000H电容0.001~0.3uf五,注意事项1. 万用表虽有双重保护装置,但使用时仍应遵守下列规程,避免意外损失.(1)测量高压或大电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.。

指针（MF47型）万用表使用说明书想用好特别注意：因为万用表很娇嫩，千万不要乱碰表棒（尤其带电的），一不小心就坏，所以必知外表结构，使用注意事项，使用方法。

测试仪表常见的指针式万用表结构类别主要有:500型、MF47型、MF64型、MF50型、MF15型等，它们虽然功能各异，但结构和原理基本相同。

从外观上看，它们一般由外壳、表头、表盘、机械调零旋钮、电阻挡调零旋钮、转换开关、专用插座、表笔及其插孔等组成。

介绍一下指针式万用表的结构（下面结合MF47型万用表，）：MF47型万用表是一种高灵敏度、多量程的便携式整流系仪表，能完成交直流电压、直流电流、电阻等基本项目的测量，还能估测电容器的性能等。

MF47型万用表外形如图1所示，背面有电池盒。

①表头：表头是万用表的重要组成部分，决定了万用表的灵敏度。

表头由表针、磁路系统和偏转系统组成。

为了提高测量的灵敏度和便于扩大电流的量程，表头一般都采用内阻较大、灵敏度较高的磁电式直流电流表。

另外，表头上还设有机械调零旋钮，用以校正表针在左端的零位。

万用表的表头是一个灵敏电流表，电流只能从正极流入，从负极流出。

在测量直流电流的时候，电流只能从与“＋”插孔相连的红表笔流入，从与“－”插孔相连的黑表笔流出；在测量直流电压时，红表笔接高电位，黑表笔接低电位，否则，一方面测不出数值，另一方面很容易损坏表针。

图1 MF47型万用表的外形②表盘：表盘由多种刻度线以及带有说明作用的各种符号组成。

只有正确理解各种刻度线的读数方法和各种符号所代表的意义，才能熟练、准确地使用好万用表。

MF47型万用表的表盘如图2所示。

表盘上的符号A－V－Ω表示这只表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端表示零，左端表示∞，刻度值分布是不均匀的。

符号“－”表示直流，“～”表示交流，“≈”表示交流和直流共用的刻度线，hFE表示晶体管放大倍数刻度线，dB表示分贝电平刻度线。

万用表—MF47(图解)1.1.表头的特点：表头的准确度等级为1级（即表头自身的灵敏度误差为±1％），水平放置，整流式仪表，绝缘强度试验电压为5000V。

表头中间下方的小旋钮为机械零位调节旋钮。

表头共有七条刻度线，从上向下分别为电阻（黑色）、直流毫安（黑色）、交流电压（红色）、晶体管共射极直流放大系数hEF（绿色）、电容（红色）、电感（红色）、分贝（红色）等。

1.2.档位开关：档位开关共有五档，分别为交流电压、直流电压、直流电流、电阻及晶体管，共24个量程。

1.3.插孔：MF47万用表共有四个插孔，左下角红色“＋”为红表棒，正极插孔；黑色“－”为公共黑表棒插孔；右下角“2500V”为交直流2500V插孔；“5A”为直流5A插孔。

1.4.机械调零：旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。

2.读数：读数时目光应与表面垂直，使表指针与反光铝膜中的指针重合，确保读数的精度。

检测时先选用较高的量程，根据实际情况，调整量程，最后使读数在满刻度的2/3附近。

3.1.测量直流电压：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电压档，并选择合适的量程。

当被测电压数值范围不确定时，应先选用较高的量程，把万用表两表棒并接到被测电路上，红表棒接直流电压正极，黑表棒接直流电压负极，不能接反。

根据测出电压值，再逐步选用低量程，最后使读数在满刻度的2/3附近。

3.2.测量交流电压：测量交流电压时将档位开关旋钮打到交流电压档，表棒不分正负极，与测量直流电压相似进行读数，其读数为交流电压的有效值。

4.测量直流电流：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电流档，并选择合适的量程。

当被测电流数值范围不确定时，应先选用较高的量程。

把被测电路断开，将万用表两表棒串接到被测电路上，注意直流电流从红表棒流入，黑表棒流出，不能接反。

根据测出电流值，再逐步选用低量程，保证读数的精度。

指针式MF47型万⽤表使⽤说明书南京科华指针式MF47型万⽤表使⽤说明书⼀,MF47万⽤表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万⽤电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.⼆,刻度盘与档位盘刻度盘与档位盘印制成红,绿,⿊三⾊.表盘颜⾊分别按交流红⾊,晶体管绿⾊,其余⿊⾊对应制成,使⽤时读数便捷.刻度盘共有六条刻度,第⼀条专供测电阻⽤;第⼆条供测交直流电压,直流电流之⽤;第三条供测晶体管放⼤倍数⽤;第四条供测量电容之⽤;第五条供测电感之⽤;第六条供测⾳频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动⼀个选择开关,使⽤⽅便.三,使⽤⽅法在使⽤前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指⽰在零位上.将测试棒红⿊插头分别插⼊"+""-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1,直流电流测量测量0.05~500mA时,转动开关⾄所需电流档,测量5A时,转动开关可放在500mA直流电流量限上⽽后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关⾄所需电压档.测量交直流2500V时,开关应分别旋转⾄交流1000V或直流1000V位置上,⽽后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各⼀只).转动开关⾄所需测量的电阻档,将测试棒⼆端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指⽰欧姆零位,则说明电池电压不⾜,应更换电池),然后将测试棒跨接于被测电路的两端进⾏测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之⼀区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先⾏放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,⿊杆接电容器正极.4,⾳频电平测量在⼀定的负荷阻抗上,⽤以测量放⼤极的增益和线路输送的损耗,测量单位以分贝表⽰⾳频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1⾳频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即 V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压⾳频电平是以交流10V为基准刻度,如指⽰值⼤于+22 dB时可以在50V以上各量限测量,其⽰值可按下表所⽰值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量⽅法与交流电压基本相似,转动开关⾄相应的交流电压档,并使指针有较⼤的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接⼀个0.1µf的隔离电容器.5,电容测量转动开关⾄交流10V位置,被测量电容串接于任⼀测试棒,⽽后跨接于10V交流电压电路中进⾏测量.6,电感测量与电容测量⽅法相同.7,晶体管直流参数的测量(1)直流放⼤倍数hFE的测量先转动开关⾄晶体管调节ADJ位置上,将红⿊测试棒短接,调节欧姆电位器,使指针对准300hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插⼊晶体管测试座的ebc管座内,指针偏转所⽰数值约为晶体管的直流放⼤倍数值.N型晶体管应插⼊N 型管孔内,P型晶体管应插⼊P型管孔内.(2)反向截⽌电流Iceo,Icbo的测量Iceo为集电极与发射极间的反向截⽌电流(基极开路).Icbo为集电极与基极间的反向截⽌电流(发射极开路)转动开关Ω×1K档将测试棒⼆端短路,调节零欧姆上,(此时满度电流值约90uA).分开测试棒,然后将欲测的晶体管插⼊管座内,此时指针的数值约为晶体管的反向截⽌电流值.指针指⽰的刻度值乘上1.2即为实际值.当Iceo电流值⼤于90µA时可换⽤Ω×100档进⾏测量(此时满度电流值约为900µA).N型晶体管应插⼊N型管座,P型晶体管应插⼊P型管座.(3)三极管管脚极性的辨别(将万⽤表置于Ω×1K档)①判定基极b.由于b到c――b⾄e分别是⼆个PN结,它的反向电阻很⼤,⽽正向电阻很⼩.测试时可任意取晶体管⼀脚假定为基极.将红测试棒接"基极",⿊测试棒分别去接触另⼆个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如⽤上法测得均为⾼阻值.则为N型管).如测量时⼆个管脚的阻值差异很⼤,可另选⼀个管脚为假定基极,直⾄满⾜上述条件为⽌.②判定集电极c.对于PNP型三极管,当集电极接负电压,发射极接正电压时,电流放⼤倍数才⽐较⼤,⽽NPN型管则相反.测试时假定红测试棒接集电极c,⿊测试棒接发射极e,记下其阻值,⽽后红⿊测试棒交换测试,将测得的阻值与第⼀次阻值相⽐,阻值⼩的红测试棒接的是集电极c,⿊的是发射极e,⽽且可判定是P型管(N型管则相反).(4)⼆极管极性判别测试时选R×10K档,⿊测试棒⼀端测得阻值⼩的⼀极为正极.万⽤表在欧姆电路中,红测试棒为电池负极,⿊的为电池正极.注意:以上介绍的的测试⽅法,⼀般都⽤R×100,R×1K档,如果⽤R×10K档,则因该档⽤15V的较⾼电压供电,可能将被测三极管的PN结击穿,若⽤R×1档测量,因电流过⼤(约90mA),也可能损坏被测三极管.四,技术规范量限范围灵敏度及电压降精度误差表⽰度直流电流0-0.05mA-0.5mA-5mA--50mA-500 mA-5A0.3V2.5以上量限的百分数计算直流电压0-0.25V-1V-2.5V-10V-50V-250V-500V-1000V-2500V20KΩ/V2.55百分数计算交流电压0-10V-50V-250V(45-65-500Hz) -500V-1000V-2500V(45-65Hz) 4KΩ/V5以上量限的百分数计算直流电阻R×1,R×10, R×100,R×1K,R×10KR×1中⼼刻度为16.5Ω2.5以标度尺弧长的百分数计算10以指⽰值的百分数计算⾳频电平-10d B~+22 d B0dB=1mw 600ΩhFE0~300hFE晶体管直流放⼤倍数电感20~1000H电容0.001~0.3uf1. 万⽤表虽有双重保护装置,但使⽤时仍应遵守下列规程,避免意外损失.(1)测量⾼压或⼤电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2) 测未知量的电压或电流时,应先选择最⾼数,待第⼀次读取数值后,⽅可逐渐转⾄适当位置以取得较准读数并避免烧坏电路.(3)偶然发⽣因过载⽽烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量⾼压时,要站在⼲燥绝缘板上,并⼀⼿操作,防⽌意外事故.3.电阻各档⽤⼲电池应定期检查,更换,以保证测量精度.平时不⽤万⽤表应将档位盘打到交流250V档;如长期不⽤应取出电池,以防⽌电液溢出腐蚀⽽损坏其它零件.。

MF-47型万用表操作程序（1）本操作程序以南京天宇牌“MF-47指针式万用表”为例，其它型号的机械式万用表可做参考。

一、准备程序：（1）打开万用表背面的电池盖板，按标示的电池极性分别正确装入2# 1.5V干电池和6F22 9V层迭干电池各一节，并盖好电池盖板。

（2）检查量程开关档位是否在ACV～1000V，不在则旋在ACV～1000V档位。

（3）将MF-47指针式万用表水平放置在桌上，待指针静止后检查指针指示在零位否，未在零位则取一合适的一字螺丝刀插入表头上带一字槽的灰色旋钮中，缓慢并以适当力量精心调整指针指在零位上。

（4）常规测量时，黑表笔插入左下角“COM”孔内；红表笔插入左下角“+”孔内。

（5）测量1000伏以上2500伏以下的交直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV～1000V或DCV 1000V档位，方可测量较高交直流电压。

（6）测量10A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“10A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。

大电流测量时注意测量时间不得超过10秒钟。

二、结束程序：（1）测量结束后，应检查量程开关档位是否在ACV～1000V，不在则旋在ACV～1000V档位。

（2）将红表笔和黑表笔以适当力量捏着表笔插头部位垂直拔下，不可抓表笔测量线拔插头。

并与万用表一起成套收好放好。

三、使用维护注意事项：（1）MF-47指针式万用表必须水平放置、平稳后方可使用。

（2）MF-47指针式万用表使用时应避开较强的电磁场环境；并且不可放在铁磁性金属物质上使用。

（3）MF-47指针式万用表使用时应避开高温、高湿、震动环境。

（4）MF-47指针式万用表长期不使用时，应将万用表内的干电池全部取出。

四、正确读取测量数值方法：（1）单眼从MF-47指针式万用表的刻度盘的正上方读取数值，并且当反射镜中的指针与万用表实际指针重合为一线时，对应的读数是正确测量获得的数值。
