MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。

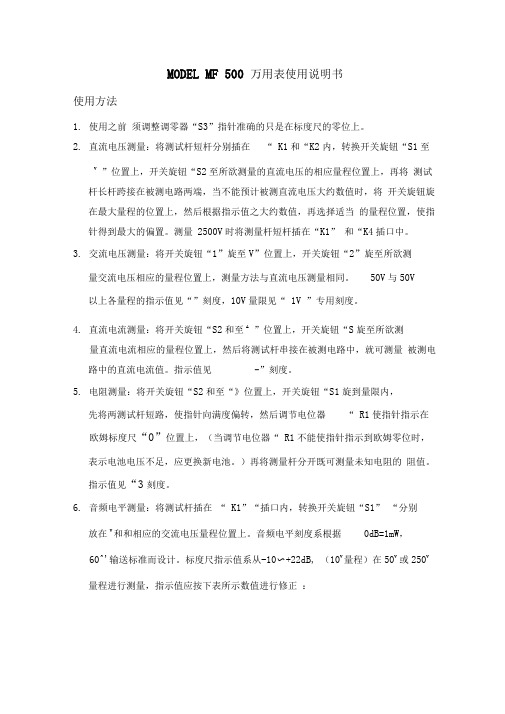

MODEL MF 500 万用表使用说明书使用方法1.使用之前须调整调零器“S3”指针准确的只是在标度尺的零位上。
2.直流电压测量：将测试杆短杆分别插在“ K1和“K2内，转换开关旋钮“S1至V”位置上，开关旋钮“S2至所欲测量的直流电压的相应量程位置上，再将测试杆长杆跨接在被测电路两端，当不能预计被测直流电压大约数值时，将开关旋钮旋在最大量程的位置上，然后根据指示值之大约数值，再选择适当的量程位置，使指针得到最大的偏置。
测量2500V时将测量杆短杆插在“K1” 和“K4插口中。
3.交流电压测量：将开关旋钮“1”旋至V”位置上，开关旋钮“2”旋至所欲测量交流电压相应的量程位置上，测量方法与直流电压测量相同。
50V与50V 以上各量程的指示值见“”刻度，10V量限见“ 1V ”专用刻度。
4.直流电流测量：将开关旋钮“S2和至A”位置上，开关旋钮“S旋至所欲测量直流电流相应的量程位置上，然后将测试杆串接在被测电路中，就可测量被测电路中的直流电流值。
指示值见-”刻度。
5.电阻测量：将开关旋钮“S2和至“》位置上，开关旋钮“S1旋到量限内，先将两测试杆短路，使指针向满度偏转，然后调节电位器“ R1使指针指示在欧姆标度尺“0”位置上，（当调节电位器“ R1不能使指针指示到欧姆零位时，表示电池电压不足，应更换新电池。
）再将测量杆分开既可测量未知电阻的阻值。
指示值见“3刻度。
6.音频电平测量：将测试杆插在“ K1”“插口内，转换开关旋钮“S1” “分别放在V和和相应的交流电压量程位置上。
音频电平刻度系根据0dB=1mW，60^'输送标准而设计。
标度尺指示值系从-10〜+22dB, （10V量程）在50V 或250V 量程进行测量，指示值应按下表所示数值进行修正：注意事项：为了测量时获得良好的效果，仪表在使用时，应遵守下列事项：1.仪表在测试时，不能旋转开关旋钮。
2.当被测之量不能确定其大约数值时，应先将量程转换开关旋到最大量程的位置上，然后再根据指示值选择适当的量程，使指针得到最大的偏转。
图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。
一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。
是电工必备的仪表之一，也是电子维修中必备的测量工具。
二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。
通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。
欧姆挡调节旋钮用来给欧姆挡调零。
三极管插孔用来检测三极管的极性和放大系数。
三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。
（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。
如果指针太靠左那么需要换一个稍大的量程。
如果指针太靠右那么需要换一个稍小的量程。
直到指针落在表盘中部。
（因为表盘中部区域测量更精确）。
读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。
万用表原理与安装1电子技术2008-01-21 20:44:51 阅读2252 评论2 字号：大中小引言万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。
MF47型万用表具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。
万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。
通过本次万用表的原理与安装实习，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。
1万用表原理与安装实习的目的与意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。
通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。
通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。
电子与机械是密不可分的，在万用表的组装中还可以了解电子产品的机械结构、机械原理，这对将来的产品设计开发是非常有帮助的。
所以，五一电子科普加油站特向南京电子仪表厂专门订购了一系列的万用电表套件。
在个别地区，套件的价格可能会比非南京电表厂的成品表的价格还要高出几元或者十多元，但是，五一电子仍然强烈建议您选购本万用表套件！选购本万用表套件的理由：本万用表套件由南京电表厂生产，南京电表厂是国内最有名、历史最悠久、产品最值得信赖的电表厂之一；本万用表套件拥有最成熟的设计，不论在电路结构、机械结构还材料选材方面远远优于市面上常见的万用表；本万用表套件由国内最大的鼓励大家自学成才的五一电子网站经销，五一电子在网上提供有详细的技术支持，五一电子注重从基础做起！万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。
MF-500型万用表操作程序本操作程序以典型实验室用标准“MF-500指针式万用表”为例，其它型号的机械式万用表可做参考。
一、准备程序：（1）打开万用表背面的电池盖板，按标示的电池极性分别正确装入21.5V 干电池和6F229V层迭干电池各一节，并盖好电池盖板。
（2）检查转换量程开关档位是否在空挡，不在则旋在空档位。
（3）将MF-500指针式万用表水平放置在桌上，待指针静止后检查指针指示在零位否，未在零位则取一合适的一字螺丝刀插入表头上带一字槽的灰色旋钮中，缓慢并以适当力量精心调整指针指在零位上。
（4）常规测量时，黑表笔插入左下角“*”孔内；红表笔插入左下角“+”孔内。
（5）测量500伏以上2500伏以下的交直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV～500V或DCV 500V档位，方可测量较高交直流电压。
（6）测量5A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“5A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。
*大电流测量时注意测量时间不得超过10秒钟。
二、结束程序：（1）测量结束后，应检查量程开关档位是否在空挡，不在则旋在空档位。
（2）将红表笔和黑表笔以适当力量捏着表笔插头部位垂直拔下，不可抓表笔测量线拔插头。
并与万用表一起成套收好放好。
三、使用维护注意事项：（1）MF-500指针式万用表必须水平放置、平稳后方可使用。
（2）MF-500指针式万用表使用时应避开较强的电磁场环境；并且不可放在铁磁性金属物质上使用。
（3）MF-500指针式万用表使用时应避开高温、高湿、震动环境。
（4）MF-500指针式万用表长期不使用时，应将万用表内的干电池全部取出。
四、正确读取测量数值方法：（1）单眼从MF-500指针式万用表的刻度盘的正上方读取数值，并且当反射镜中的指针与万用表实际指针重合为一线时，对应的读数是正确测量获得的数值。
（2）测量时，MF-500指针式万用表的指针指在刻度盘的～之间的区域时，所获得的测量数据最为准确。
MF500型指针式万用表的使用方法做家电维修行业或者电子爱好者都知道，MF500型指针万用表是一款相当经典的仪表，它早期是由上海第四电表厂出品的，MF500型指针式万用表的面板如下图所示。
其使用方法如下：1、使用前，检查指针是否在刻度盘左端的零位上，若不是则应调整机械调零电位器使指针指在零位。
2、直流电压的测量将万用表红表笔插入“+”插口，黑表笔插入“*”插口，转换两旋钮至合适的直流电压档，然后将两表笔并联接到被测电路两端，根据刻度盘上的“~”刻度就可读出电压值。
选直流电压档时注意，当不能预计被测直流电压大约数值时，须先选最大量程，然后根据指示值之大约数值，再选择适当的量程，使指针的偏转角度最大(但不能满偏);当指针反偏时，说明所测电压为负值，这时将表笔互换就可测出数值。
读数时注意，所选量程数为指针刚好满偏时的读数，未满偏时的读数可根据占刻度的几分之几来读数。
3、交流电压测量因为交流电压无正负之分，所以红黑两表笔插“+”插口还是“*”插口无所谓。
测量方法及注意事项和测直流电压类似。
有一点需要注意的是当选交流10V档时，读数应看“10V”专用刻度。
4、直流电流测量将两旋钮调到合适的直流电流档，然后将万用表两表笔按“+”“-”极性串联接到被测电路上，根据刻度的“~”刻度就可读出电流值。
注意事项同测直流电压。
5、电阻测量将两旋钮调到合适的电阻档后，要先进行欧姆调零才可以测电阻值。
欧姆调零的方法是:将两表笔短接，看一看指针是否指在刻度盘右端的电阻刻度零位，否则调节欧姆调零电位器使指针指在电阻刻度零位。
注意:每换一次电阻档后都要先进行欧姆调零，选电阻档原则是尽可能使指针指在刻度的20~80%弧度范围内;测量电路中的电阻阻值时，要求被测电路不带电:测量时不要将人体电阻并联到被测电阻上:当欧姆调零时指针不能调到零位，表示万用表内电池电压不足，应更换电池。
6、万用表使用后，应将两旋钮置于“·”位置上，以防操作失误损坏仪表。
指针（MF47型）万用表使用说明书想用好特别注意：因为万用表很娇嫩，千万不要乱碰表棒（尤其带电的），一不小心就坏，所以必知外表结构，使用注意事项，使用方法。
测试仪表常见的指针式万用表结构类别主要有:500型、MF47型、MF64型、MF50型、MF15型等，它们虽然功能各异，但结构和原理基本相同。
从外观上看，它们一般由外壳、表头、表盘、机械调零旋钮、电阻挡调零旋钮、转换开关、专用插座、表笔及其插孔等组成。
介绍一下指针式万用表的结构（下面结合MF47型万用表，）：MF47型万用表是一种高灵敏度、多量程的便携式整流系仪表，能完成交直流电压、直流电流、电阻等基本项目的测量，还能估测电容器的性能等。
MF47型万用表外形如图1所示，背面有电池盒。
①表头：表头是万用表的重要组成部分，决定了万用表的灵敏度。
表头由表针、磁路系统和偏转系统组成。
为了提高测量的灵敏度和便于扩大电流的量程，表头一般都采用内阻较大、灵敏度较高的磁电式直流电流表。
另外，表头上还设有机械调零旋钮，用以校正表针在左端的零位。
万用表的表头是一个灵敏电流表，电流只能从正极流入，从负极流出。
在测量直流电流的时候，电流只能从与“＋”插孔相连的红表笔流入，从与“－”插孔相连的黑表笔流出；在测量直流电压时，红表笔接高电位，黑表笔接低电位，否则，一方面测不出数值，另一方面很容易损坏表针。
图1 MF47型万用表的外形②表盘：表盘由多种刻度线以及带有说明作用的各种符号组成。
只有正确理解各种刻度线的读数方法和各种符号所代表的意义，才能熟练、准确地使用好万用表。
MF47型万用表的表盘如图2所示。
表盘上的符号A－V－Ω表示这只表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端表示零，左端表示∞，刻度值分布是不均匀的。
符号“－”表示直流，“～”表示交流，“≈”表示交流和直流共用的刻度线，hFE表示晶体管放大倍数刻度线，dB表示分贝电平刻度线。
★袖珍式高灵敏度50μA 20000Ω/V★设有二极管和熔丝双重保护电路★宽的电阻测量范围设有“×10KΩ”量限★DCA=1/5/25（20KΩ/V）/100/500V（5KΩ/V）/30KV（W/H.V.probe）★ACV=10/100/500V（5KΩ/V）★DCV=50/500μ/5/50/500mA★Ω=4K/40K/400K/4M/40MΩ★DB=-10～+22dB★BATT=R6（1.5V）×1,10F20(15V)×1★外形尺寸：135×92×46mm 0.4kg中国家电维修网/ 用户名： uranus 密码5622518万用表的使用的注意事项* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * （1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量。
（4）万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
<STRONG>欧姆挡的使用 </STRONG>* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * 一、选择合适的倍率。
杭州mf121万用表说明书一、万用表使用说明书指针表和数字表的选用1、指针表读取精度较差，但指针摇摆的过程比较直观，其摇摆速度幅度有时也能比较客观地反映了被测量的大小(比如测电视机数据总线(SDL)在传送数据时的稍微抖动);数字表读数直观，但数字变化的过程看起来很杂乱，不太简单观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大许多，用RX1Ω档可以使扬声器发出洪亮的“哒”声，用Rx10k Ω档甚至可以点亮发光二极管(LED)。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，由于其内阻会对被测电路造成影响(比如在测电视机显像管的加速级电压时测量值会比实际值低许多)。
数字表电压档的内阻很大，至少在兆欧级。
对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁千扰比较强的场合测出的数据可能是虚的。
4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表。
比如电视机、音响功放。
在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。
不是肯定的，可依据状况选用指针表和数字表。
二、测量技巧(如不作说明，则指用的是指针表)1、测喇叭、耳机、动圈式话筒：用RX1档。
任一表笔接一端，另一表笔点触另一端，正常时会发出悦耳响量的“哒”声。
假如不响，则是线圈断了，假如响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，依据电容容量选择适当的量程，并留意测量时对于电解电容黑表笔要接电容正极。
估测微波法级电容容量的大小：可凭阅历或参照相同容量的标准电容。
依据指针摇摆的最大幅度来判定。
所参照的电容不必耐压值也一样。
只要容量相同即可。
例如估测一个100uF--25OV的电容可用一个100uF--25V的电容来参照。
