示差检测器资料

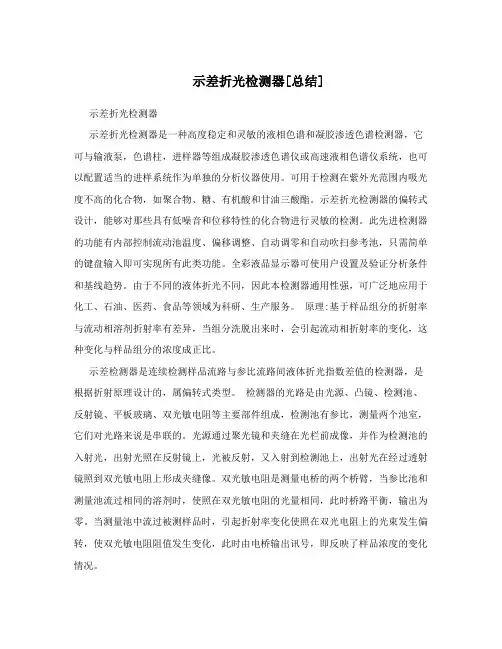

示差折光检测器[总结]示差折光检测器示差折光检测器是一种高度稳定和灵敏的液相色谱和凝胶渗透色谱检测器，它可与输液泵，色谱柱，进样器等组成凝胶渗透色谱仪或高速液相色谱仪系统，也可以配置适当的进样系统作为单独的分析仪器使用。

可用于检测在紫外光范围内吸光度不高的化合物，如聚合物、糖、有机酸和甘油三酸酯。

示差折光检测器的偏转式设计，能够对那些具有低噪音和位移特性的化合物进行灵敏的检测。

此先进检测器的功能有内部控制流动池温度、偏移调整、自动调零和自动吹扫参考池，只需简单的键盘输入即可实现所有此类功能。

全彩液晶显示器可使用户设置及验证分析条件和基线趋势。

由于不同的液体折光不同，因此本检测器通用性强，可广泛地应用于化工、石油、医药、食品等领域为科研、生产服务。

原理:基于样品组分的折射率与流动相溶剂折射率有差异，当组分洗脱出来时，会引起流动相折射率的变化，这种变化与样品组分的浓度成正比。

示差检测器是连续检测样品流路与参比流路间液体折光指数差值的检测器，是根据折射原理设计的，属偏转式类型。

检测器的光路是由光源、凸镜、检测池、反射镜、平板玻璃、双光敏电阻等主要部件组成，检测池有参比，测量两个池室，它们对光路来说是串联的。

光源通过聚光镜和夹缝在光栏前成像，并作为检测池的入射光，出射光照在反射镜上，光被反射，又入射到检测池上，出射光在经过透射镜照到双光敏电阻上形成夹缝像。

双光敏电阻是测量电桥的两个桥臂，当参比池和测量池流过相同的溶剂时，使照在双光敏电阻的光量相同，此时桥路平衡，输出为零。

当测量池中流过被测样品时，引起折射率变化使照在双光电阻上的光束发生偏转，使双光敏电阻阻值发生变化，此时由电桥输出讯号，即反映了样品浓度的变化情况。

优点:示差折光检测法也称折射指数检测法。

绝大多数物质的折射率与流动相都有差异，所以RI是一种通用的检测方法。

虽然其灵敏度比其他检测方法相比要低1-3个数量级。

对于那些无紫外吸收的有机物(如高分子化合物、糖类、脂肪烷烃)是比较适合的。

WatersHPLC SystemBasic Teaching MaterialFor 2414 Refractive Index Detector 沃特斯高效能液相層析系統-2414折射率偵測器基礎操作指引Content一、儀器介紹與功能說明 (3)1. 儀器外觀 (3)2. 螢幕說明 (3)二、開機方法 (4)三、操作畫面說明 (4)四、溫度設定 (6)五、IEEE 位址( IEEE Address ) 設定 (7)六、液晶螢幕明暗度設定 (8)七、關機方法: (8)一、儀器介紹與功能說明1.儀器外觀2.螢幕說明a.RIU Modeb.410 Mode液晶顯示幕操作面板二、開機方法a.將2414 RI Detector的電源開關打開至ON(1)的位置，機器開始作自我檢查。

b.待儀器自我測試完畢後，即出現以下畫面，此乃表示開機測試正常。

三、操作畫面說明液晶顯示幕四、溫度設定a.按溫度設定鍵。

液晶顯示幕b.進入溫度設定畫面。

c.按<▲>/<▼>至Detector(Det)或Column(Col) 溫度設定位置(Set)。

d.輸入預設定之溫度大小。

e.按<HOME>鍵回復至初始畫面。

五、IEEE 位址( IEEE ADDRESS ) 設定a.按<HOME>鍵回復至初始畫面。

液晶顯示b.按<Shift>及<CONFIGURE>鍵，至系統設定功能。

c.將游標移動至IEEE位址設定位置，輸入適當之位址編號。

( 位址編號不能與其他儀器/設備相同)d.設定完畢後，按<HOME>鍵回復至初始畫面。

六、液晶螢幕明暗度設定a.按<HOME>鍵回復至初始畫面。

液晶顯示b.按<Shift>及<Contrast>鍵，至螢幕明按度設定功能。

c.按<▲>/<▼>調整螢幕適合之明暗度。

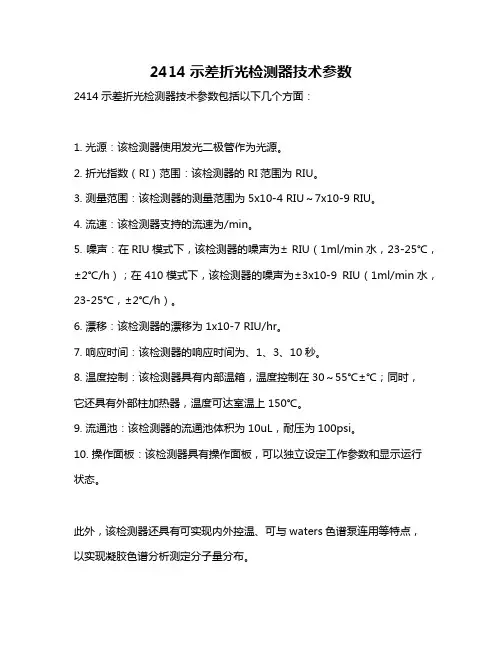

2414示差折光检测器技术参数
2414示差折光检测器技术参数包括以下几个方面：
1. 光源：该检测器使用发光二极管作为光源。

2. 折光指数（RI）范围：该检测器的RI范围为 RIU。

3. 测量范围：该检测器的测量范围为5x10-4 RIU～7x10-9 RIU。

4. 流速：该检测器支持的流速为/min。

5. 噪声：在RIU模式下，该检测器的噪声为± RIU（1ml/min水，23-25℃，±2℃/h）；在410模式下，该检测器的噪声为±3x10-9 RIU（1ml/min水，23-25℃，±2℃/h）。

6. 漂移：该检测器的漂移为1x10-7 RIU/hr。

7. 响应时间：该检测器的响应时间为、1、3、10秒。

8. 温度控制：该检测器具有内部温箱，温度控制在30～55℃±℃；同时，
它还具有外部柱加热器，温度可达室温上150℃。

9. 流通池：该检测器的流通池体积为10uL，耐压为100psi。

10. 操作面板：该检测器具有操作面板，可以独立设定工作参数和显示运行
状态。

此外，该检测器还具有可实现内外控温、可与waters色谱泵连用等特点，
以实现凝胶色谱分析测定分子量分布。

以上参数仅供参考，如需更准确的信息，建议咨询专业人士。

示差检测器的相关使用介绍什么是示差检测器示差检测器（Differential Amplifier）是一种能够检测电路中微小变化的差动放大电路。

它可以将输入信号的微小差异放大成较大的输出信号。

示差检测器通常会以微分放大器的形式出现，比如文氏桥差分放大器、多级电路放大器等。

示差放大器常用于精度要求较高的传感器、电压检测、电流检测、滤波器、调解器等领域中。

示差检测器的优点示差检测器的优点包括：•放大的主要是差分信号，可以减少共模信号的干扰；•可以减小信号的热噪声、漂移等，提高信号的精度；•可以进行反向偏压操作，从而可以成为理想的偏差电压源；•可以进行反馈作用，改善电路的增益、频率特性等。

示差检测器的使用方法示差检测器的使用方法可以分为以下几个步骤：1.连接示差放大器。

将输入端与被检测的信号源相连，将输出端与其他测量仪器接入电路中。

2.进行校准。

示差放大器在使用前需要进行校准以使其输出精度更高。

通常在校准示差放大器时需要进行一定的调整，比如调整偏置电压、增益、电阻等。

3.进行信号放大。

将需要检测的信号输入到示差放大器的输入端，将放大的信号输出到其他测量仪器或设备中。

4.进行信号处理。

收到放大后的信号后，需要进行一定的处理，如滤波、调解等，以获得更为准确的数据。

示差检测器的应用场景示差检测器广泛应用于计算机、通信、电视、雷达、电子测试、测量控制等各个领域。

以下是几个具体的应用场景：1.电流检测。

示差放大器可以检测电路中极小的电流信号，并将其放大后输出到测量仪器或其他设备中。

2.温度测量。

示差放大器可以将温度传感器输出的微弱电压变化放大，从而得到更为准确的温度数据。

3.检测环境噪声。

示差放大器可以检测环境中微小的声音、震动等信号，并将其放大输出到其他设备中，便于进行后续处理。

4.滤波器。

示差放大器可以用于滤波器的设计，进行对特定频率范围的信号的过滤。

总结通过对示差检测器的介绍，我们了解了示差检测器的优点、使用方法和应用场景。

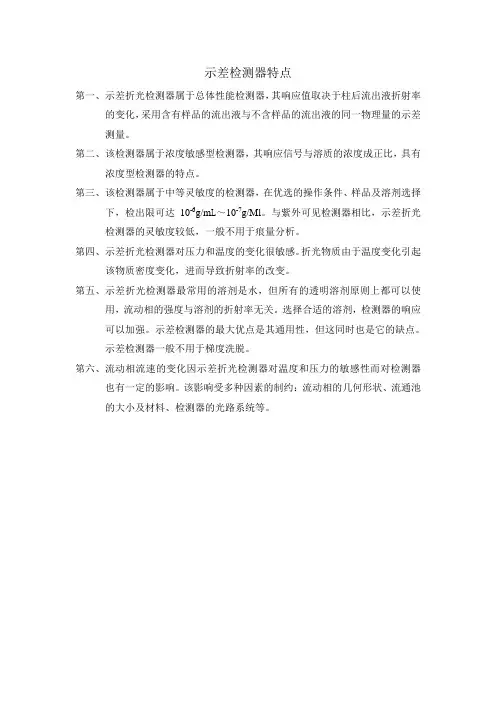

示差检测器特点
第一、示差折光检测器属于总体性能检测器，其响应值取决于柱后流出液折射率的变化，采用含有样品的流出液与不含样品的流出液的同一物理量的示差测量。

第二、该检测器属于浓度敏感型检测器，其响应信号与溶质的浓度成正比，具有浓度型检测器的特点。

第三、该检测器属于中等灵敏度的检测器，在优选的操作条件、样品及溶剂选择下，检出限可达10-6g/m L～10-7g/Ml。

与紫外可见检测器相比，示差折光检测器的灵敏度较低，一般不用于痕量分析。

第四、示差折光检测器对压力和温度的变化很敏感。

折光物质由于温度变化引起该物质密度变化，进而导致折射率的改变。

第五、示差折光检测器最常用的溶剂是水，但所有的透明溶剂原则上都可以使用，流动相的强度与溶剂的折射率无关。

选择合适的溶剂，检测器的响应可以加强。

示差检测器的最大优点是其通用性，但这同时也是它的缺点。

示差检测器一般不用于梯度洗脱。

第六、流动相流速的变化因示差折光检测器对温度和压力的敏感性而对检测器也有一定的影响。

该影响受多种因素的制约：流动相的几何形状、流通池的大小及材料、检测器的光路系统等。

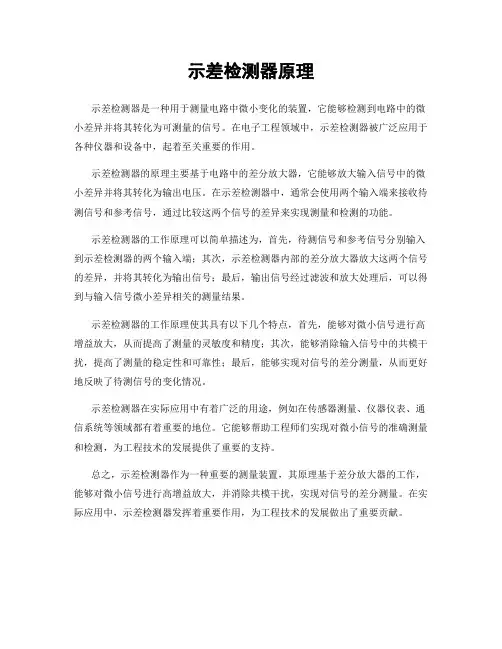

示差检测器原理
示差检测器是一种用于测量电路中微小变化的装置，它能够检测到电路中的微小差异并将其转化为可测量的信号。

在电子工程领域中，示差检测器被广泛应用于各种仪器和设备中，起着至关重要的作用。

示差检测器的原理主要基于电路中的差分放大器，它能够放大输入信号中的微小差异并将其转化为输出电压。

在示差检测器中，通常会使用两个输入端来接收待测信号和参考信号，通过比较这两个信号的差异来实现测量和检测的功能。

示差检测器的工作原理可以简单描述为，首先，待测信号和参考信号分别输入到示差检测器的两个输入端；其次，示差检测器内部的差分放大器放大这两个信号的差异，并将其转化为输出信号；最后，输出信号经过滤波和放大处理后，可以得到与输入信号微小差异相关的测量结果。

示差检测器的工作原理使其具有以下几个特点，首先，能够对微小信号进行高增益放大，从而提高了测量的灵敏度和精度；其次，能够消除输入信号中的共模干扰，提高了测量的稳定性和可靠性；最后，能够实现对信号的差分测量，从而更好地反映了待测信号的变化情况。

示差检测器在实际应用中有着广泛的用途，例如在传感器测量、仪器仪表、通信系统等领域都有着重要的地位。

它能够帮助工程师们实现对微小信号的准确测量和检测，为工程技术的发展提供了重要的支持。

总之，示差检测器作为一种重要的测量装置，其原理基于差分放大器的工作，能够对微小信号进行高增益放大，并消除共模干扰，实现对信号的差分测量。

在实际应用中，示差检测器发挥着重要作用，为工程技术的发展做出了重要贡献。
