焊锡微观结构焊锡是一种普遍应用于电子制造和维修领域的焊接材料。

焊锡微观结构是指焊锡材料在显微镜下观察时所呈现的微观形态和结构特征。

通过观察焊锡的微观结构，可以了解焊接过程中的现象和特性，进而指导焊接工艺的优化和控制。

在焊锡微观结构中，最基本的单位是焊锡晶粒。

焊锡由于其低熔点以及固溶度限制，通常为单一相结构，即以锡为主要成分的金属无定型固溶体。

焊锡晶粒呈现出多个形态，包括六角形状、菱形状等。

这些晶粒的尺寸和排列方式对焊接接头的性能有着直接影响，如焊接强度、机械性能等。

焊锡微观结构中的另一个重要特征是晶界。

晶界是相邻晶粒之间的边界，也是焊锡中晶格结构的变化区域。

晶界的形态和性质对焊接接头的性能和稳定性起着决定性作用。

晶界可以分为晶粒边界、滑移晶界和相界等几种类型。

这些晶界的存在和运动对焊接过程中的热应力、塑性变形等产生重要影响。

在焊锡微观结构中，还可以观察到一些特殊的组织和相。

例如，针状晶、层状结构、金属间化合物等。

这些组织和相的存在会对焊接接头的性能和稳定性产生重要影响。

针状晶的存在可能导致焊接接头的脆性增加，层状结构的存在可能降低焊接接头的机械强度等。

焊锡微观结构的形成受到多种因素的影响，包括焊锡合金的成分、焊接工艺参数、焊接材料的状态等。

不同的焊锡合金由于成分差异会呈现出不同的晶粒尺寸和形状。

焊接过程中的温度梯度和冷却速率等因素会影响焊锡晶粒生长和晶界运动。

焊接材料的状态，如焊接前的表面状态、氧化程度等，也会对焊接接头的微观结构产生重要影响。

为了获得良好的焊接接头质量，需要针对焊锡微观结构进行优化。

对焊接参数的选择、焊接材料的准备和处理等都需要考虑焊锡微观结构的特征和要求。

通过控制焊接过程中的温度梯度和冷却速率等参数，可以控制焊锡晶粒尺寸和晶界运动，进而影响接头的性能。

此外，焊接材料的表面处理和氧化程度的控制也能够影响焊接接头的微观结构。

综上所述，焊锡微观结构是了解焊接过程中现象和特性的重要手段。

激光锡球焊原理
嘿，朋友！今天咱来聊聊超酷的激光锡球焊原理！你知道吗，这就好比是一场金属的神奇舞会！想象一下，小小的锡球就像是一个个欢快跳动的舞者。

激光呢，就像是那耀眼的舞台灯光，精准地照射在锡球上。

“啪”的一下，锡球瞬间融化，这场景，哇塞，是不是很神奇？就像你看到一朵花突然在眼前绽放一样令人惊叹！
比如说啊，我们要把两个金属片连接起来，这时候激光锡球焊就大显身手啦。

激光束“嗖”地一下射出来，锡球在它的照射下乖乖地融化，然后填满两个金属片之间的缝隙，把它们紧紧地粘在一起，简直完美！这不就像是把两块拼图严丝合缝地拼在一起吗？
阿强就曾经特别惊讶地跟我说：“哇，这也太神了吧，就这么一下就焊好了？”可不是嘛，就是这么厉害！而且啊，激光锡球焊的精度超级高，不会有那些乱糟糟的焊点。

你说，这得多厉害啊！这就好像是一个技艺高超的工匠，每一个作品都是那么精致。

在我们生活中很多地方都用到了激光锡球焊哦，从电子设备到汽车制造，都有它的身影。

它就像是一个默默无闻的英雄，在背后为我们的高科技生活提供着坚实的保障。

我觉得啊，激光锡球焊真的是一项超级厉害的技术，它让我们的连接变
得更牢固、更精准，为我们的生活带来了很多便利和惊喜！怎么样，是不是对它有了更深的了解和兴趣呢？。

鱼鳞焊和鸡屎焊，不仅仅是外观的区别！
曾经我们被一波又一波的鱼鳞焊纹迷倒数次，有人认为这是高级焊工的绝活，有人认为这是焊工界的佳作。

鱼鳞焊的成品确实太漂亮了，堪比艺术品。

如果有人还说鱼鳞焊不美的话，那么，就请看看另一种极端，那是让人欲罢不能的鸡屎焊，今天小编一并介绍了！
咱先欣赏一下鱼鳞焊的成品，最后视频教大家如何进行“鱼鳞焊”。

再一起看看这么漂亮的鱼鳞焊是怎么焊接出来的。

WiFi下观看视频
下面我们来看一下鸡屎焊的成品是怎样的？
是不是绝了！据说焊的不好的都叫鸡屎焊，但也不尽然，你焊过鸡屎焊吗？请在留言中回复小编哦~~
-End-
☞
☞来源：金属加工、腾讯视频。

焊接接头非破坏检测技术详解焊接是一种常用的金属连接技术，广泛应用于船舶建造、桥梁结构、石油化工等众多领域。

为保证焊接接头的质量和可靠性，非破坏检测技术在焊接工艺中起着重要的作用。

本文将详细介绍焊接接头常用的非破坏检测技术。

一、视觉检测技术视觉检测技术是最简单、常用的非破坏检测方法之一。

通过对焊缝表面的视觉观察，可以初步判断焊接接头是否存在缺陷。

视觉检测技术主要通过肉眼、显微镜、光学仪器等进行，其优点是操作简便、成本较低，但对于较小的焊接缺陷难以识别，检测结果受人员主观因素影响较大。

二、磁粉检测技术磁粉检测技术是利用磁粉颗粒在磁场作用下对焊接接头表面的裂纹和其他缺陷进行检测的一种方法。

在磁粉检测中，首先在焊接接头表面涂覆磁粉或将磁粉颗粒喷射到焊接接头上，然后通过磁场的作用使磁粉沿着缺陷线聚集，从而形成检测结果。

磁粉检测技术对于裂纹的检测效果较好，但对其他类型的缺陷检测效果相对较差。

三、超声波检测技术超声波检测技术是利用超声波在物质中传播、反射和衍射的原理对焊接接头进行无损检测的方法。

在超声波检测中，通过将超声波传送到焊接接头内部，利用探头接收反射回来的超声波信号，并分析信号中的强度、时间等参数，来判断焊接接头是否存在缺陷。

超声波检测技术对于薄壁焊接接头的缺陷检测效果较好，可以探测到较小的缺陷，但对于粗糙表面的焊接接头检测效果较差。

四、射线检测技术射线检测技术是利用X射线或γ射线对焊接接头进行无损检测的方法。

在射线检测中，通过将射线照射到焊接接头上，当射线通过焊接接头时，被吸收的射线量与焊接接头的材质和缺陷类型有关。

通过检测吸收的射线量和密度分布，可以判断焊接接头是否存在缺陷。

射线检测技术对于焊接接头的内部缺陷检测效果较好，可以检测到各种类型的缺陷，但设备复杂，操作技术要求较高。

五、涡流检测技术涡流检测技术是利用涡流现象对焊接接头进行无损检测的一种方法。

在涡流检测中，通过在焊接接头表面感应电流，产生涡流，从而对接头进行检测。

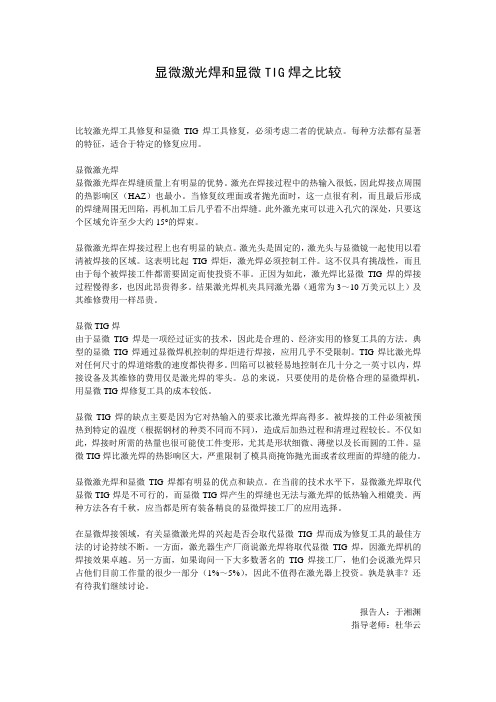

显微激光焊和显微TIG焊之比较比较激光焊工具修复和显微TIG焊工具修复，必须考虑二者的优缺点。

每种方法都有显著的特征，适合于特定的修复应用。

显微激光焊显微激光焊在焊缝质量上有明显的优势。

激光在焊接过程中的热输入很低，因此焊接点周围的热影响区（HAZ）也最小。

当修复纹理面或者抛光面时，这一点很有利，而且最后形成的焊缝周围无凹陷，再机加工后几乎看不出焊缝。

此外激光束可以进入孔穴的深处，只要这个区域允许至少大约15°的焊束。

显微激光焊在焊接过程上也有明显的缺点。

激光头是固定的，激光头与显微镜一起使用以看清被焊接的区域。

这表明比起TIG焊炬，激光焊必须控制工件。

这不仅具有挑战性，而且由于每个被焊接工件都需要固定而使投资不菲。

正因为如此，激光焊比显微TIG焊的焊接过程慢得多，也因此昂贵得多。

结果激光焊机夹具同激光器（通常为3～10万美元以上）及其维修费用一样昂贵。

显微TIG焊由于显微TIG焊是一项经过证实的技术，因此是合理的、经济实用的修复工具的方法。

典型的显微TIG焊通过显微焊机控制的焊炬进行焊接，应用几乎不受限制。

TIG焊比激光焊对任何尺寸的焊道熔敷的速度都快得多。

凹陷可以被轻易地控制在几十分之一英寸以内，焊接设备及其维修的费用仅是激光焊的零头。

总的来说，只要使用的是价格合理的显微焊机，用显微TIG焊修复工具的成本较低。

显微TIG焊的缺点主要是因为它对热输入的要求比激光焊高得多。

被焊接的工件必须被预热到特定的温度（根据钢材的种类不同而不同），造成后加热过程和清理过程较长。

不仅如此，焊接时所需的热量也很可能使工件变形，尤其是形状细微、薄壁以及长而圆的工件。

显微TIG焊比激光焊的热影响区大，严重限制了模具商掩饰抛光面或者纹理面的焊缝的能力。

显微激光焊和显微TIG焊都有明显的优点和缺点。

在当前的技术水平下，显微激光焊取代显微TIG焊是不可行的，而显微TIG焊产生的焊缝也无法与激光焊的低热输入相媲美。

显微镜对于模具激光焊接机来说，可谓至关重要。

如果看的不清晰或不准确，必然会影响焊接质量效果。

那么该么如何正确使用模具焊接机显微镜调节技巧呢？下面教大家使用和调节技巧。

在补焊操作之前，先将显微镜的目镜桶外侧的清晰调度节旋钮顺时针旋到底，使得２个目镜筒在同一个高度。

这是为了在观察工件时二个眼镜看到的清晰度保持一致。

操作时将工件放在工作台上，上下移动工作台，通过在显微镜中观察工件，使工件在显微镜的视场中处于较清晰状态。

我们在补焊任何工件时，工件都是要处于清晰状态，一是以清晰度来确保符合焦距高度，二是眼睛能清晰的看到补焊的过程从而确保补焊质量。

在补焊时，强烈要求客户在使用显微镜中一定要用２个眼睛同时观察工件，眼睛不要紧贴住目镜，也不要远离目镜，大概保持5到10毫米左右。

当看到的视场不能重合时，可以调整显微镜的２个目镜座，使２个目镜的距离和自己２个瞳孔的距离保持一致，直到所看到的２个视场重合在一起。

之所以要用２个眼睛同时观察，就是为了我们所看到的工件能够呈立体感。

能够看到工件上的高低位置，特别是准确零件的细小位置能够看得清晰。

并且可以对补焊后的工件进行检查，观察补焊位置是否咬边或烧损，以确保补焊位置及高度符合要求。

焊接熔深显微镜检测焊缝熔深是指在焊接接头横截面上，母材或前道焊缝熔化的深度。

焊缝熔深显微镜适用于测量金属焊接熔深。

检验方法根据对产品是否造成损伤可分为破坏性检验和无损探伤两类。

焊接熔深检测效果图熔深显微镜软件中的焊接熔深（1）焊缝熔深显微镜外观检验焊接接头的外观检验主要是发现焊缝表面的缺陷和尺寸上的偏差。

（2）焊缝熔深显微镜致密性检验贮存液体或气体的焊接容器，其焊缝的不致密缺陷，如贯穿性的裂纹、气孔、夹渣、未焊透和疏松组织等，可用致密性试验来发现。

测量焊接溶深的显微镜致密性检验方法有：煤油试验、载水试验、水冲试验等。

苏州南光电子科技有限公司的熔深检测显微镜操作的一般步骤：一、取样（切割机）：采用金相试样切割机切割下包含待检测部位的试样，熔深检测显微镜待检试样二、镶嵌（金相试样镶嵌机或者冷镶嵌）：对于微小试样，超薄试样等，为了保护焊接区域的稳定和可靠性，避免制样过程中造成的变形和冲击，通过镶嵌固化的方式，获得标准规格的尺寸，如Φ30x15mm，并使得后续的手持，或者自动磨抛称为可能。

镶嵌分为热镶嵌和冷镶嵌的方式：1、热镶嵌：利用金相试样镶嵌机加热加压的方式，使得试样在树脂中固化，时间短无污染，固化强度高；2、冷镶嵌：镶嵌粉和固化剂共同融合在模具或者夹具中，凝固后获得固化的试样，特别适合不能加热加压的材料，或者是需要控制方向，分析特定部位的试样。

三、研磨、预磨、抛光等：抛光机及磨抛机等：研磨：表面质量特别差的，采用砂轮机，砂轮片，砂轮盘等进行粗处理，预磨：采用粗细不同目数砂纸，分别进行粗磨、精磨等处理，抛光：采用抛光织物（带胶抛光丝绒，精抛绒等）+金刚石喷雾抛光剂等进行粗抛和精抛工作，四、腐蚀：为了焊接区域各部分有明显的显示，多数熔深要进行腐蚀处理，从而使得熔深的部位凸显出来；五、焊接熔深显微镜的选择，观察和分析：熔深检测显微镜检测效果图根据熔深区域的形貌尺寸，选择合适倍率的显微镜，进行观察，图像输出，熔深分析等，并实现熔深分析报告的输出；。

【收藏专区】史上最全的镜面焊接工艺详解1. 镜面焊的原理镜面焊是依据镜面成像原理，借助镜面辅助观察来控制焊接操作过程的一种焊接操作技术，主要用于因焊接位置狭窄，无法直接进行观察的焊缝的焊接。

镜面的固定位置一般有两方面要求，其一要便于肉眼通过镜子的反射观察熔池状况，其二要不影响氩弧焊枪的位置摆放和焊接过程中焊枪的行走、摆动，镜面距焊缝的相对位置视管排的间距进行调整。

2. 焊前准备（1）点固焊严格控制对口间隙，一般控制在2．5~3．0 mm 为宜，点固焊焊缝位置应在管子正面。

（2）镜片放置把镜片以横垂的方式置于始焊的区域，并用焊枪模拟施焊时的轨迹，以调整镜片的距离及角度，使镜片处于焊接观察的最佳位置。

（3）检查氩气流量一般为8~9 L/min，钨极伸出长为3~4 mm，并预制焊丝用量的弧弯度。

3.镜面焊的难点分析（1）镜面成像是反射成像，焊工在焊接操作过程中，在管口径向看到的操作与实际的方向是相反的，在焊接过程中很容易发生焊丝往镜中的熔池送丝的现象，影响正常的焊接。

因此，焊接电弧的摆动和填丝动作难以连贯、一致、协调，易造成电弧过长、夹钨、填丝不到位、焊丝端头与钨极相碰等。

（2）焊接电弧的横向摆动和移动不够灵活，易造成根部未焊透、内凹、未熔合、咬边和成形不良等；若焊速过慢，还易产生气孔等缺陷。

（3）通过镜面观察熔池，弧光反射非常强烈，难以看清钨棒，送丝时易引起焊丝与钨棒相碰，使钨棒尖端变形，影响电弧稳定性，并易产生夹钨等缺陷。

（4）通过镜子看到的焊缝是平面图像，镜中焊缝立体感不强，且弧光与熔池的镜像互相叠加，电弧光过于强烈，要清晰分辨出熔池较难，因此焊缝厚度和直线度的控制将直接影响焊缝成形质量。

4. 镜面焊接操作方法（1）打底层焊接a.内加丝法把焊枪固置于开始焊接的区域进行引弧，焊丝通过正面的坡口间隙向背部电弧燃烧处输送，肉眼观察根部的成形情况，并不时地配合观察镜片中电弧的燃烧情况和外观成形的情况。

采用“两慢一快”的方法操作焊枪。
