几何公差基础知识学习培训资料(图文实例)

几何公差基础知识培训一、引言几何公差是机械零件设计和制造中的重要概念，它关系到零件的精度、配合质量和使用性能。

随着我国制造业的快速发展，对几何公差的要求越来越高，掌握几何公差的基础知识对于机械设计人员和制造工程师来说具有重要意义。

本文将对几何公差的基本概念、标注方法、公差带及其应用进行详细阐述，以帮助读者更好地理解和应用几何公差。

二、几何公差的基本概念1. 几何公差的定义几何公差是指零件几何形状、位置、轮廓、运动轨迹等方面的允许变动量。

它是为了保证零件在装配和使用过程中，满足预定的功能和性能要求，而对零件形状和位置精度提出的要求。

2. 几何公差的分类根据几何公差的性质和作用，可以将其分为形状公差、定向公差、轮廓公差、跳动公差和位置公差等五大类。

（1）形状公差：指单一实际要素的形状所允许的变动全量，包括直线度、平面度、圆度、圆柱度等。

（2）定向公差：指关联实际要素的方向或位置的变动所允许的变动全量，包括垂直度、倾斜度、同轴度、对称度等。

（3）轮廓公差：指关联实际要素的轮廓线所允许的变动全量，包括线轮廓度和面轮廓度。

（4）跳动公差：指旋转零件上同一轴线上的要素在旋转一周过程中所允许的最大变动量，包括圆跳动和全跳动。

（5）位置公差：指关联实际要素的位置所允许的变动全量，包括位置度、平行度、垂直度等。

三、几何公差的标注方法几何公差的标注是几何公差知识体系中的重要组成部分，它直接关系到零件加工质量和装配精度。

几何公差的标注方法如下：1. 符号表示法：用特定的符号表示几何公差类型和公差值，如直线度用“∥”，平面度用“⊥”等。

2. 文字说明法：在图样上用文字描述几何公差的要求，如“平行度0.02mm”。

3. 图形表示法：用图形表示几何公差的形状和大小，如公差带、公差框等。

4. 代号表示法：用代号表示几何公差类型和公差值，如形状公差代号“△”，位置公差代号“○”等。

四、几何公差带及其应用1. 几何公差带的概念几何公差带是指在零件图样上，用一定的线型和间距表示几何公差的一种图形。

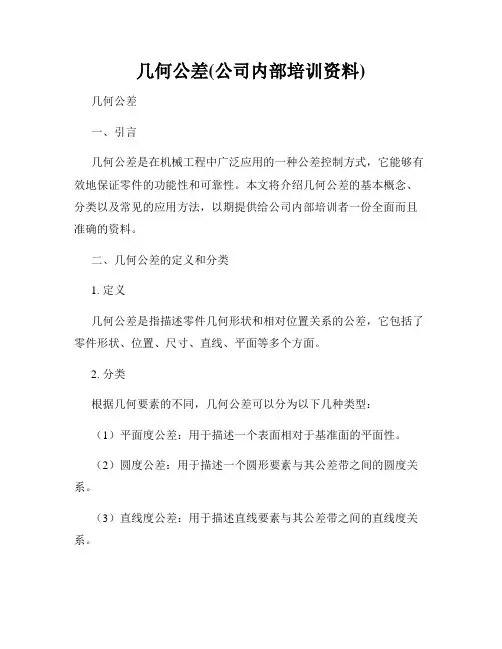

几何公差(公司内部培训资料)几何公差一、引言几何公差是在机械工程中广泛应用的一种公差控制方式，它能够有效地保证零件的功能性和可靠性。

本文将介绍几何公差的基本概念、分类以及常见的应用方法，以期提供给公司内部培训者一份全面而且准确的资料。

二、几何公差的定义和分类1. 定义几何公差是指描述零件几何形状和相对位置关系的公差，它包括了零件形状、位置、尺寸、直线、平面等多个方面。

2. 分类根据几何要素的不同，几何公差可以分为以下几种类型：（1）平面度公差：用于描述一个表面相对于基准面的平面性。

（2）圆度公差：用于描述一个圆形要素与其公差带之间的圆度关系。

（3）直线度公差：用于描述直线要素与其公差带之间的直线度关系。

（4）轴线度公差：用于描述轴线要素与其公差带之间的轴线度关系。

（5）角度公差：用于描述两个零件间或零件内的角度关系。

三、几何公差的计算和应用方法在实际工程中，几何公差的计算和应用主要包括以下几个方面：1. 基准确定在几何公差的设计中，首先要确定合适的基准。

基准的选取关系到几何公差的计算和应用准确性，因此需要综合考虑零件功能性、制造工艺以及成本等因素。

2. 公差链法则公差链法则是几何公差计算的基本原则，它通过将各个公差要素串接起来，从而确定最终零件的公差范围。

在进行公差链计算时，要注意各个要素之间的相互关系，避免误差的累积。

3. 几何公差的应用几何公差的应用可以通过以下几个步骤完成：（1）确定公差带和公差尺寸，将零件的实际尺寸与公差带进行比较。

（2）控制公差带内的几何形状，确保零件的功能性和可靠性。

（3）使用适当的测量工具和方法进行检验，以确保零件的质量符合要求。

四、几何公差的重要性和应用案例1. 重要性几何公差在机械工程中具有重要的作用，它能够保证零件的功能性和可靠性，提高产品的工作效率。

几何公差的合理应用还能够减少制造成本，提高生产效率。

2. 应用案例几何公差在实际工程中有着广泛的应用。

例如，在汽车制造中，几何公差能够确保车身的平整度和尺寸精度，提高汽车的乘坐舒适性；在航空航天领域，几何公差能够保证飞机零件的准确性和可靠性，确保飞机的飞行安全。

形位公差培训内容1．公差框格1.1 用公差框格标注几何公差时，公差要求注写在划分成两格或多格的矩形框格内。

各格自左至右顺序标注以下内容（见图1、图2、图3、图4 和图5）。

—几何特征符号；—公差值，以线性尺寸单位表示的量值。

如果公差带为圆形或圆柱形，公差值前应加注符号“φ”；如果公差带为圆球形，公差值前应加注符号“Sφ”；—如果适用，用一个字母表示单个基准或用几个字母表示基准体系或公共基准（见图2、图3、图4 和图5）。

1.2 当某项公差应用于几个相同要素时，应在在公差框格的上方被测要素的尺寸之前注明要素的个数，并在两者之间加上符号“×”（见图6 和图7 的是示例）。

2．被测要素按下列方式之一用指引线连接被测要素和公差框格。

指引线引自框格的任意一侧，终端带一箭头。

—当公差设计轮廓线或轮廓面时，箭头指向该要素的轮廓线或其延长线（应与尺寸线明显错开，见图10、图11 的示例）；箭头也可指向引出线的水平线，引出线引自被测面（见图12的示例）。

—当公差涉及要素的中心线、中心面或中心点时，公差应位于相应尺寸线的延长线上（见图13、图14 和图15 的示例）。

3.当中心点、中心线、中心面在一个方向上给定公差时：—除非另有说明，位置公差公差带的宽度方向为理论正确尺寸（TED）图框的方向，并按指引线箭头所指互成0°或90°（见图20 的示例）；4．若公差值前面标注符号“φ”，公差带为圆柱形（见下图的示例）或圆形；若公差值前面标注“sφ”，公差带为圆球形。

a 基准轴线5．一个公差框格可以用于具有相同几何特征和公差值的若干个分离要素（见图25 的示例）。

6．若干个分离要素给出单一公差带时，可按图26 在公差框格内公差值的后面加注公共公差带的符号CZ （见图26 的示例）。

7．与被测要素相关的基准用一个大写字母表示。

字母标注在基准方格内，与一个涂黑的或空白的三角形相连以表示基准（见图27 和图28 的示例）；表示基准的字母还应标注在公差框格内。
