人教版九年级物理第16章《电压电阻》单元测试 含答案

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关S后灯泡L1、L2都不亮，电压表无示数，用一导线分别并联在灯L1、L2和开关S 两端，发现接到L2两端时L1亮，其故障可能是（）A．L1短路B．S断路C．L1断路D．L2断路2．如图所示的电路中，当开关S闭合后，要使灯泡L1、L2串联，甲乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表3．下列说法中，符合实际的是（）A．一节新干电池的电压为2V B．教室电风扇的额定电压约为220VC．家用洗衣机的额定电流约为10A D．冬天通过柜式空调的电流约为0.3A4．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中圆圈内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（）A．a为电流表，b为小灯泡，c为电压表B．a为小灯泡，b为电流表，c为电压表C．a为小灯泡，b为电压表，c为电流表D．a为电流表，b为电流表，c为小灯泡5．在如图所示的电路中，S闭合后下列各种情况不正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表不可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数6．下列估测最接近实际的是（）A．荧光灯的电流约为150AB．一节干电池电压约为2VC．人骑自行车的功率约为60kWD．一位中学生从教学楼一楼走上三楼做的功约为3000J7．下列说法正确的是（）A．电路中有电源，就一定有电流B．负电荷移动的方向与电流方向一致C．同种材料制成的长短相同的两条导线，粗导线的电阻较小D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电8．如图所示的电路中，闭合开关，发现电压表指针不偏转。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．在如图所示的电路中，电源电压为3V ，当开关S 1、S 2都闭合时，则（ ）A ．电压表的示数为3VB ．电流表将被烧坏C ．灯L 1不亮、灯L 2亮D ．两只灯都将被烧坏2.下列电路中电压表测量R 2两端电压，且电路连接正确是( )A. B.C. D.3. 如图所示，设电源电压保持不变，S 1断开S 2闭合时，电压表读数为4.5 V ，S 1闭合S 2断开时，电压表读数变为3 V ，灯泡L l 和L 2两端电压分别是（ ）A.3 V 和4.5 VB.3 V 和1.5 VC.3 V 和3 VD.1.5 V 和4.5 V4．如图所示，电池组由两节新的干电池串联组成，闭合开关S ，R 1两端的电压为1V ，那么图中电压表的示数为（ ）V L 1L 2S 1S 2A．1V B．2V C．3V D．4V5．如图所示的电路图中，能用电压表正确测出灯L两端电压的是( )1A B C D6.如图所示,电路中虚线框中是一个电阻箱,最下排为电阻丝,中间排为接线柱和插孔,上排A、B、C、D为铜塞,开始时,铜塞都没有插入接线柱中,电源电压保持不变,下列说法正确的是()A.要使电流表示数达到最大,需将铜塞全部插入插孔B.要使电流表示数减小,应插入铜塞C.闭合开关,电阻箱接入电路中的电阻为零D.闭合开关,电流表示数最大7．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制亮，8．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，电流表和电压表均有读数．则故障原因不可能是（）灯L2xA．L1断路B．L1短路C．L2断路D．L2短路9.如图所示,电路中能实现灯泡从亮到灭的电路是()10.如图所示，电流表A1示数为0.3A，当开关S由闭合到断开时，电流表A的示数变化了0.5A，下列说法正确的是（）A．开关S由闭合到断开时，A1示数变大B．开关S由闭合到断开，A示数减小了0.5 A，A1示数不变C．开关S由闭合到断开时，V表示数变小D．开关S闭合时，A1与A的示数之比为3：511. 如图所示的电路，下列说法正确的是( )A.只闭合开关，灯泡与滑动变阻器并联，电流表测干路电流B.只闭合开关，灯泡与滑动变阻器并联后再与串联C.闭合开关、，灯泡、并联后再与滑动变阻器串联D.闭合开关、，灯泡被短路，电压表测灯泡两端的电压12．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）A．R甲＞R乙＞R丙＞R丁B．R丁＞R丙＞R乙＞R甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙13．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A．AB段电阻大，电流小B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大电流与AB段相等14. 在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电源两端的电压和L1两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V15．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I 1、I2，那么下列关系式正确的是（）A．U2=U1+U3I1=I2B．U2=Ul=U3I1=I2C．U3=Ul+U2I1＜I2D．U3=Ul+U2Il＞I2二、填空题16．如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度（升高/降低），电流表的读数（变大/变小）．17. 某同学有一个电压表（两个量程分别为0～3 V和0～15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V2．如图所示电路，闭合开关后，整个电路正常工作。

其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）A．L1短路B．L2短路C．L1开路D．L2开路3．用如图所示电路探究串联电路的电压规律，闭合开关S，分别 89测出A与B、B与C、A与C之间的电压，电压表的示数（）A．U AB最大B．U BC最大C．U AC最大D．三处一样大4．如图所示的电路中，甲、乙、丙为电流表或电压表。

闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．关于导体的电阻，下面说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小取决于导体的材料、长度、横截面积、温度6．如图所示的电路，电源电压恒定，各元件位置不变。

下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作7．如图所示，关于该滑动变阻器，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AD接线柱，当滑片P向右移动时，阻值变大D．电流必须从上端接线柱流入，从下端接线柱流出8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。

下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表2．小明按图甲的电路进行实验，当闭合开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为A．6V 1.5V B．7.5V 1.5V C．1.5V7.5V D．1.5V6V3．如图所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A．6V；4V B．4V；6V C．6V；10V D．4V；10V4．在如图所示的电路中，S闭合后下列各种情况正确的是（）A．若甲、乙、丙电压表，当S1闭合后U丙=U甲=U乙B．若电路是并联电路，则乙表示数大于丙表的示数C．若甲电压表，乙、丙电流表，S1断开形成串联电路D．电路中甲表和乙表可以同时是电流表5．如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．6．下列说法中正确的是（）A．有电压时，电路中一定有电流B．由公式R＝UI可知，电阻与电压成正比，与电流成反比C．最基本的电路是断路和短路D．一个电子所带的电荷量是-191.610C7．如图所示电路中，当开关S1，S2闭合时，能够测量小灯泡L2两端电压的电路是() A．B．C．D．8．我国青年科学家曹原研究发现了让石墨烯电阻变为零的原理。

电阻为零的石墨烯是（）A．超导体B．绝缘体C．半导体D．导体二、填空题9．铜导线的导电性能好，因为铜是；芯片是指含有集成电路的硅片，制造芯片的主要材料是；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨以一个“魔角”叠加在一起时，石墨烯的电阻会突然变为0，此现象中石墨烯是。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。

若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。

忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。

人教版九年级物理全一册《第十六章电压电阻》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电压、电流和电阻，下列说法正确的是（）A．当通过导体的电流是原来的2倍时，导体的电阻是原来的0.5倍B．电路中只要有电压，就会有电流C．横截面积相同的两段铜导线，长的铜导线电阻大（忽略温度的影响）D．电流的方向总是由电源的正极流向负极2．某中学的同学们发明的“超市购物秒结算”系统，在市青少年科技创新大赛上荣获一等奖，如图所示就是安装了这种系统的购物车。

下列分析不正确的是（）A．购物车受到的重力和地面对车的支持力是一对平衡力B．购物车的主体结构用的金属是导体C．购物车从静止到运动的过程中，车中的商品惯性不变D．商品从货物架放入购物车的过程中，商品的运动状态发生了改变3．小明用如图器材来探究“电阻的大小与什么因素有关”，三根金属线横截面积相同，其中①和①长度相等，①和①合金材料相同（夹子只能夹在接线柱上）。

实验中（）A．选择①和①金属线能探究导体电阻大小与材料的关系B．电流表示数越大，表明接入电路中的金属线的电阻越大C．探究电阻的大小是否跟导线的长度有关应选择金属线①和①D．利用该线路板能探究电阻的大小是否跟导体的横截面积有关4．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是A ．S 和A 接触，P 向右移动灯泡变暗B ．S 和B 接触，P 向右移动灯泡亮度不变C ．S 和C 接触，P 向左移动灯泡变亮D ．S 和C 接触，P 无论怎样移动灯泡亮度不变5．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（）A ．1L 、2L 两端电压相等B ．1L 、2L 的亮度一定相同C ．a 、b 、c 三处的电流一样大D ．若2L 灯丝烧断了，1L 仍能发光6．如图所示，当开关闭合时，电压表V 1、V 2的示数分别是2V 和3V ，则L 1和L 2两端的电压分别为A ．2V 1VB ．1V 2VC ．2V 3VD ．3V 2V7．如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S 后，则（ ）A．甲是电流表，乙是电流表，灯L1和L2串联B．甲是电压表，乙是电压表，灯L1和L2串联C．甲是电流表，乙是电压表，灯L1和L2并联D．甲是电压表，乙是电流表，灯L1和L2并联8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管，水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（）A．水果的作用是给电路提供电压B．此时电路中有电荷在发生定向移动C．水果电池将电能转化为化学能D．少串联一个水果电池，发光二极管将变暗9．在探究串联电路电压特点时，某同学连接的电路如图所示。

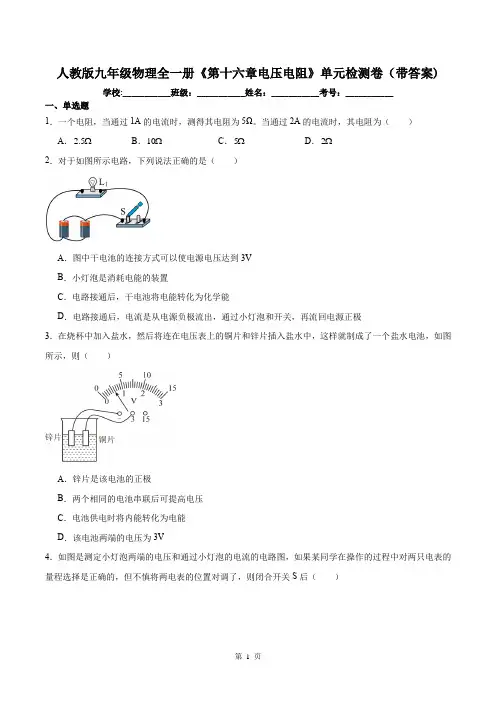

人教版九年级物理全一册《第十六章电压电阻》单元检测卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．一个电阻，当通过1A的电流时，测得其电阻为5Ω。

当通过2A的电流时，其电阻为（）A．2.5ΩB．10ΩC．5ΩD．2Ω2．对于如图所示电路，下列说法正确的是（）A．图中干电池的连接方式可以使电源电压达到3VB．小灯泡是消耗电能的装置C．电路接通后，干电池将电能转化为化学能D．电路接通后，电流是从电源负极流出，通过小灯泡和开关，再流回电源正极3．在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，如图所示，则（）A．锌片是该电池的正极B．两个相同的电池串联后可提高电压C．电池供电时将内能转化为电能D．该电池两端的电压为3V4．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图，如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A ．电流表、电压表均损坏B ．电流表损坏，电压表示数为零C ．电流表有示数，电压表示数为零D ．电流表示数为零，电压表有示数5．教室内质量相等的铜丝和铝丝，它们的横截面积相等，铜丝和铝丝的电阻相比较（ ）A ．铜丝的电阻大B ．铝丝的电阻大C ．一样大D ．无法比较6．如图所示，如果两只灯泡有一只发生了故障，闭合开关S ，以下描述不正确的是A ．若L 1短路，则电压表有示数，电流表有示数B ．若L 2断路，则电压表有示数电流表无示数C ．若L 2短路，则电压表无示数，电流表有示数D ．若L 1断路，则电压表有示数，电流表无示数7．如图所示的各电路图中，电流表和电压表的使用均正确的（ ）A ．B ．C ．D ．8．如图所示电路，闭合开关S ，小灯泡1L 、2L 均不发光，电压表指针有明显偏转，电流表示数为零。

人教版九年级物理全一册《第十六章电压电阻》单元练习题-带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．若不考虑温度的影响，用久了的白炽灯泡灯丝的电阻与刚买回来时的电阻相比（）A．变大了B．变小了C．不变D．无法判断2．图中，电阻箱的示数为（）A．2020ΩB．20ΩC．2012ΩD．2200Ω3．如图，是滑动变阻器接入电路的4种情况，当变阻器的滑片向左移动时，使电路中电流减小的是（）A．B．C．D．4．如图，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压，下列说法正确的是（）A．电压表能提供电压B．水果电池的电压为3VC．铜片是水果电池的正极D．水果电池将电能转化为化学能5．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。

其中能够实现身高越高，电压表示数越小的电路是A．B．C．D．6．在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5V C．1.5V7.5V D．6V 1.5V7．滑动变阻器是通过改变什么因素而改变电路中的电流的A．电阻丝的横截面积B．电阻丝的温度C．电阻丝在电路中的长度D．电阻丝的材料8．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则A．A的电流大B．A 两端的电压大C．A、B的电流相等D．A、B两端的电压相等9．直径d1=0.3mm的细铅丝通以1.5A的电流将被熔断，而直径d2=0.6mm的粗铅丝通以4A的电流将被熔断。

假设这两种铅丝的长度和电阻率相同，选取上述20根细铅丝和1根粗铅丝并联接入电路，允许通过的最大电流为（）A．36A B．34A C．30A D．24A10．如图所示，电源电压恒定不变，闭合开关S后，只有一个灯泡亮，电流表有示数，电压表无示数，则该电路的故障可能是（）A．灯泡L1短路B．灯泡L2短路C．灯泡L1开路D．灯泡L2开路二、填空题11．某小彩灯正常工作电压是5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将只这样的小彩灯联。

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V2．下列说法正确的是（）A．如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．如图乙，油量减少时，R的阻值变大，油量表示数变小D．如图丁，在探究电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，无需移动滑片P的位置3．在如图所示的电路中，闭合开关S，两灯并联且都能发光，应在图中甲、乙两处连入的元件可能是（）A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表4．在如图所示的电路中，S闭合后，下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后，U甲>U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数5．如图，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入以下物品，闭合开关后，小灯泡不能发光的是（）A．硬币B．橡皮C．大头针D．铅笔芯6．如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接DC．E接C、F接B D．E接C、F接DS时，下列说法中正确的是（）7．如图所示，电源电压保持不变，当闭合开关S和1A．灯L和电阻R串联B．灯L和电阻R并联S，电压表的示数变小，灯L可发光C．若断开1S，电压表的示数变大，灯L不发光D．若断开18．港珠澳大桥主桥长约30km，包括近7km长的海底隧道和23km长的桥面，其中海底隧道需24h供电，桥面只需晚上供电，其简化电路如下图所示，其中用电器R和R0为该电路中的照明灯，你认为下列说法正确的是（）A．当开关K由断开到闭合时，电压表的示数变大B．当开关K由断开到闭合时，电流表的示数变小C．天亮之后，开关K应处于断开状态，且R为隧道中的照明灯D．天亮之后，开关K应处于断开状态，且R0为隧道中的照明灯9．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。

人教版九年级物理第十六章电压电阻单元测试题及答案解析第16章电压电阻一、选择题（每题3分，共54分）1．（3分）XXX用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（）A．3VB．220VC．1.5VD．.2V2．（3分）关于电源，下列说法中正确的是（）A．是提供电荷量的装置B．是提供电流的装置C．是提供电压的装置D．是提供用电器的装置3．（3分）用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（）A．一定是串联B．一定是并联C．串联、并联都有可能D．以上说法都不对4．（3分）如图所示电路中，电源电压为6V，当开关S 闭合后，只有一盏灯泡发光且电压表的示数为6V，产生这一现象的原因可能是（）A．B．C．D．灯泡L1处短路灯泡L2处短路灯泡L1处断路灯泡L2处断路5．（3分）如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段工夫后，突然其中一灯熄灭，而电压表和电流表的示数都不变，呈现这一征象的原因多是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．（3分）由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（）A．B．R1=R2＞R3，I1=I2＞I3R1＜R2=R3，I1=I2=I3C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I37．（3分）在如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图所示，则电阻R1和R2两真个电压划分为（）A．较亮B．较暗C．正常发光D．烧坏9．（3分）如图所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（）A．B．C．电池耗尽无电压D．L1灯丝断路L2灯丝断路L2灯丝短路10．（3分）某同学使用电压表时，估计待测电路中的电压应选用～3V的量程，但他误用～15V的量程来测量．这样做的结果是（）A．指针摆动角度大，会破坏电压表B．指针摆动角度小，会破坏电压表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确11．（3分）有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）XXX甲＞R乙＞R 丙＞R 丁R 丁＞R 丙＞R 乙＞R 甲R 丙＞R 乙＞R 甲＞R 丁R乙＞R丁＞R甲＞R丙12．（3分）如图所示，当开关S闭合后，电压表测出的电压是（）A．B．灯L2两真个电压灯L1两真个电压C．灯L1和L2两端的总电压D．电源两端的电压13．（3分）将两只滑动变阻器按如图所示办法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端14．（3分）为了改动一根导线电阻的大小，下列办法中肯定不能到达目的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流15．（3分）在图所示的电路中，①②③④处的电表分别是（）A．表①是电压表，表②③④是电流表B．表①③是电压表，表②④是电流表C．表①②是电压表，表③④是电流表D．表①③④是电压表，表②是电流表16．（3分）质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大17．（3分）下列说法中精确的是（）A．导体中没有电流通过时，电阻为零B．导体中经由过程的电流越大，其对电流的障碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D．导体的电阻跟导体中有无电流和电流的大小无关18．（3分）下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．经由过程导体的电流越小，导体的电阻越大C．导体两真个电压越大，导体的电阻越大D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大2、填空题（每空1分，共23分）19．（4分）单位换算：468Ω=_________MΩ=_________KΩ，539mV=_________kV=_________V．20．（2分）电压是_________的原因，电源的作用是保持_________有肯定的电压．21．（4分）一般照明电路的电压为_________V，只有不高于_________V的电压对人体是安全的．将8节干电池串联起来组成一个电池组，此电池组的总电压是_________V，用这一电池组给3只相同的灯泡串联而成的电路供电．每只灯泡两端的电压为_________V．22．（2分）电压表能直接接在电源两端测量电源电压．这是因为电压表的_________非常大，分析电路时可以把电压表看作是_________的一段电路．24．（3分）在图中，V表示数为4.5V，A1、A2两表示数划分为 1.2A、0.9A，则电源由_________节新干电池_________组成，经由过程L1、L2的电流划分为_________A 和_________A．25．（2分）同种资料组成的四根导线，R1＜R2＜R3＜R4，假如它们的长度相等，横截面积最大的是：_________，假如它们的横截面积相等，则电阻线的长度最长的是：_________．26．（3分）将一根粗细均匀的导线均匀拉长，它的电阻变_________，这是因为其_________变大，_________变小了．三、综合题（共23分）27．（13分）如图所示的实验东西，现用电流表、电压表划分测出经由过程灯泡的电流和灯泡两真个电压，电路中电流约为0.5A，并用变阻器改动小灯泡的电流，要求滑片向右滑动时灯泡变亮．（1）按要求连接实物图（2）画出相应的电路图③连接电路时开在应处于_________状态，变阻器的滑片应处于_________端（A或B）．④滑片P向左挪动时，电流表示数变_________，灯泡亮度_________（填“变亮”、“变暗”或“不变”）⑤若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_________；如发现电流表、电压表的指针均反偏，最简单的解决方法是_________；如移动滑片P发现两表示数均比较小且不变，则原因为_________．序号资料长度横截面积1碳铜合金丝lS2镍铬合金丝lS3镍铬合金丝2lS4镍铬合金丝3lS5镍铬合金丝l2S6镍铬合金丝l3S（1）他们应选择序号为_________的电阻丝来研讨．（2）实验中前两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较_________（选填“大”或“小”）．（3）上面所采用的实验方法叫做_________．（4）从表中所给电阻丝的规格看，还可以“用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体_________的关系，这次你应该选择序号为_________的电阻丝来做实验．参考答案与试题解析一、选择题（每题3分，共54分）1．（3分）XXX用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（）A．3VB．220VC．1.5VD．.2V考点：电压．专题：比较思想；估算法．分析：西红柿电池的电压应该小于干电池电压，已知一节干电池电压为1.5V，按照选项中所给电压的大小进行估测．解答：解：西红柿电池提供的电压较小，应该小于一节干电池电压；而一节干电池电压为1.5V，因此西红柿电池提供的电压约0.2V．故选D．点评：此题考查的是水果电池提供电压的大小，水果电池提供的电压比我们常见电源提供的电压都要小，约0.2V 左右．可以通过比较思想进行分析．2．（3分）关于电源，下列说法中正确的是（）A．是提供电荷量的装置B．是提供电流的装置C．是供给电压的装置D．是供给用电器的装置考点：电源及其能量转化．专题：应用题．分析：电源是提供电能的装置，把其他形式的能转化成电能．解答：解：电源是供给电压的装置；电源是将别的方式的能转换为电能的装置．故ABD说法错误．故选C．点评：本题考查电源的作用以及能量转化问题，电源是提供电能而用电器是消耗电能．3．（3分）用电压表划分测量电路中两盏电灯的电压，结果它们两真个电压相等，判断两盏灯的连接方式是（）A．一定是串联B．一定是并联C．串连、并联都有大概D．以上说法都不对考点：串连电路和并联电路的判袂．专题：动态预测题．分析：根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两灯泡两端的电压是相等的；并联电路中，各支路两真个电压相等．解答：解：因为两个完全相同的灯泡在串连电路中分得的电压相同；并联电路中各支路两真个电压相等，以是这两个规格未知的灯泡，其连接可能是串联也可能是并联．故选C．点评：本题考查串联电路起分压作用，知道两个完全相同的灯泡在串联电路中分得的电压相同这一特点；并联电路两端的电压相等．A．B．C．D．灯泡L1处短路灯泡L2处短路灯泡L1处断路灯泡L2处断路考点：电流表、电压表在判断电路故障中的应用．分析：当电路产生断路时，用电器不工作，且电路中电流为零；当电路产生短路时，用电器大概工作，并且电路中有电流；该电路为串联电路，电压表测量L1两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障．解答：解：因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，以是L2被短路．故选B．点评：注意当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；用电压表判断故障，并且电路为断路时，若电压表有读数（电源除外），则为断路的地方．5．（3分）（2001•南京）如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段工夫后，突然其中一灯熄灭，而电压表和电流表的示数都不变，呈现这一征象的原因多是（）A．B．C．D．灯L1短路灯L2短路灯L1断路灯L2断路考点：电流表、电压表在判断电路故障中的应用．专题：顺推法．分析：分析电路知，两只灯泡并联，电流表测量L2支路电流，电压表测量电源电压．并联电路的特点是：各用电器工作状态互不影响．解答：解：A、假如灯泡L1短路，整个电路短路，电流表电压表示数都酿成零．此选项不符合题意；B、假如灯泡L2短路，整个电路短路，电流表电压表示数都酿成零．此选项不符合题意；C、如果灯泡L1断路，不发光；电流表断路无示数．此选项不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变．此选项符合题意．故选D．点评：使用齐备的电流表检修电路故障时，将电流表与用电器串连，闭合开关，若电流表有示数，说明串连的用电器短路；若没有示数，说明串联的用电器断路．6．（3分）由同种资料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串连接入电路，关于它们的电阻和经由过程他们的电流，精确的是（）A．B．R1=R2＞R3，I1=I2＞I3R1＜R2=R3，I1=I2=I3D．R1＞R2＞R3，I1=I2=I3考点：串联电路的电流规律；影响电阻大小的因素．专题：应用题．分析：（1）导体的电阻大小与导体的长度、横截面积和材料有关：①材料和横截面积相同的导体，长度越大，电阻越大；②材料和长度相同的导体，横截面积越小，电阻越大；③长度和横截面积相同的导体，材料不同，电阻不同；（2）串联电路的电流规律：串联电路中各部分导体的电流相等．解答：解：A、B、C是三根同种材料制成的电阻丝，2和3相比，它们长度相同，2比3细，故R2＞R3；如果把1和2相比，它们粗细相同，1比2长，R1＞R2，那么，这三根电阻线R1、R2、R3从大到小排列应为R1＞R2＞R3；按照串连电路特点，串连电路中各部分导体的电流相等，即I1=I2=I3；故选D．点评：本题考查影响电阻大小的因素和串联电路的电流关系，导体的电阻与导体的材料、长度、横截面积有关．7．（3分）在如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V考点：欧姆定律的应用；电压表的读数方法．专题：应用题；信息给予题．分析：第一按照串连电路的电压特点（U=U1+U2）肯定电压表表V1、V2示数的大小，然后按照电压表的读数办法读出示数．解答：解：因为电阻R1和R2串连，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，以是电压表V1的示数比电压表V2的示数大；故电压表V1选的是﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为6V；电压表V2选的是﹣3V的量程，分度值为0.1V，按照指针位置，电压表读数为1.2V；根据串联电路的电压关系U1=U﹣U2=6V﹣1.2V=4.8V．故选A．点评：此题重点考察了电压表的读数办法，串连电路的电压关系．8．（3分）一个灯泡接在三节串连的铅蓄电池上，才能正常发光．假如目前用两个同样的灯泡串连后仍接在这个铅蓄电池上，则这两个灯泡将（）A．较亮B．较暗C．正常发光D．烧坏考点：电功率的计算．专题：应用题．分析：一节铅蓄电池的电压是2V，一个灯泡接在三节串连的铅蓄电池上，才能正常发光．说清楚明了灯泡的额定电压是6V，现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，根据串联电路电压规律可知，两个灯泡的电压之和是6V，说明每个灯泡的电压都小于6V，根据P=可判断功率大小．因为灯泡的亮度由实际功率决定，从而可判断灯泡亮度．解答：解：由题可知，灯泡的额定电压是6V，现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，两个灯泡的电压之和是6V，每个灯泡的电压都小于6V，根据P=灯泡变暗，不会烧坏．故选B．点评：本题要正确判断灯泡的实际电压与额定电压的关系，因为灯泡电阻不变，通过P=再根据灯泡的亮度由实际功率决定，最后判断出灯泡亮度．9．（3分）如图所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（）判断功率的变化情形，可知，每个灯泡的实际功率都小于额定功率，以是A．B．C．电池耗尽无电压D．L1灯丝断路L2灯丝断路L2灯丝短路考点：电流表、电压表在判断电路故障中的应用．专题：错解分析题．分析：整个电路中没有电流说明是某处断路，电压表的正负接线柱与电源正负极之间连接是连通的，说明bc处断路，综合分析进行判断．解答：解：A、L1灯丝断路，电压表并联在ab处时应该有示数；并联在bc处时读数应为，不符合题意，故A错；B、L2灯丝断路，电压表并联在ab处时读数应为；并联在bc处时应该有示数，并且等于电源电压，符合题意，故B精确；C、电池耗尽无电压时，无论电压表并在谁的两端，示数应该始终为，不符合题意，故C错；D、L2灯丝短路，电路中应该有电流，并且电压表并联在bc处时读数应为，不符合题意，故D错．故选B．点评：此题考察了学生使用电流表、电压表判断电路故障的分析本领，平常做实验时试一试，多积聚这方面的经验．10．（3分）某同学使用电压表时，估计待测电路中的电压应选用～3V的量程，但他误用～15V的量程来测量．这样做的结果是（）A．指针摆动角度大，会损坏电压表B．指针摆动角度小，会损坏电压表C．指针摆动角度小，读数比较精确D．指针摆动角度小，读数不敷精确考点：电压表的使用．专题：顺推法．分析：使用电压表测量用电器两端电压时，必须使电压表与用电器并联，并且使电流“+”进“﹣”出．电压表有两个量程：～3V和～15V，使用时按照待测电路电压高低选择响应的量程．解答：解：已知待测电路电压较低，电压表选择～3V量程就能测量出两端电压，但选择～15V量程时，由于电压相对较小，指针偏转角度较小；同时～3V量程分度值为0.1V，而～15V量程分度值为0.5V，所以采用大量程导致读数不够准确．故选D．点评：在使用测量仪器或外表测量某一物理量时，假如同一仪器或外表的分歧量程都能测量同一物理量，应该选择小量程﹣﹣准确程度更高．11．（3分）有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）XXX甲＞R乙＞R 丙＞R 丁R 丁＞R 丙＞R 乙＞R 甲R 丙＞R 乙＞R 甲＞R 丁R乙＞R丁＞R甲＞R丙考点：影响电阻大小的因素．专题：应用题；推理法．分析：影响电阻大小的因素是导体的材料、长度、横截面积，并且与长度成正比，与横截面积成反比；要比较不同导体的电阻大小，就要从以上三个因素入手考虑．解答：解：甲和乙都是铜导线，材料相同，横截面积相同，但乙比甲长，由于导体的电阻与长度成正比，所以乙的电阻大于甲的电阻．丙和乙都是铜导线，材料相同，长度相同，但乙比丙粗，即乙的横截面积大，由于导体的电阻与横截面积成反比，以是乙的电阻小于丙的电阻．丙和丁的长度、横截面积都相同，但资料分歧，由于镍铬合金的电阻率大于铜的电阻率，以是在长度和横截面积都相同的情况下，丙的电阻小于丁的电阻．综上分析故选：B．点评：使用题目中告诉的甲乙丙丁它们之间：资料、长度、横截面积的关系按照欧姆定律肯定它们之间电阻的大小关系是办理此题的枢纽．12．（3分）如图所示，当开关S闭合后，电压表测出的电压是（）A．B．灯L2两端的电压灯L1两端的电压C．灯L1和L2两真个总电压D．电源两真个电压考点：电压表的使用．专题：基本仪器的使用专题．分析：采用方框法判断电压表测量哪一个用电器两端的电压．如果电压表和用电器构成一个“方框”，电压表测量这个用电器两端的电压；如果电压表和电源构成一个“方框”，电压表测量电源两端的电压；如果电压表和用电器、电源一起组成一个“方框”，电压表测量这个方框以外的用电器两真个电压．解答：解：由电路图可以看出，当开封闭合后，电压表和L2、电源组成一个方框，以是电压表测量的是方框以外的L1两真个电压．故选A．点评：（1）掌握电压表的正确使用：电压表并联在电路中，不要超过电压表的量程，电流从正接线柱流入从负极线柱流出．（2）利用方框法判断电压表测量谁两端的电压．13．（3分）将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端考点：滑动变阻器的使用；电阻的串连．专题：应用题．分析：（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小；（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．解答：解：由图可知，左侧的变阻器接入电路的电阻线是滑片左侧那段，右边的变阻器接入电路的电阻线是滑片左边那段，所以当P1、P2都滑到最右端时，两只变阻器连入电路的电阻最大．故选A．点评：本题考查了滑动变阻器的使用，能够正确判断哪一段电阻线接入电路中是解题的关键．14．（3分）为了改变一根导线电阻的大小，下列方法中肯定不能达到目的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流考点：影响电阻大小的因素．专题：应用题．分析：由于导体电阻是导体自己的一种性质，其大小由导体的资料、长度、横截面积决定，还跟导体的温度有关，而跟导体两真个电压和经由过程导体的电流无关．解答：解：A、将导线拉长后使用，此时改变了导体的长度和横截面积，故电阻改变，故不符合题意；B、将导线对折，即改变了导体的长度，同时也改变了导体的横截面积，故电阻改变，所以不符合题意；C、给导线加热，改动了导体的温度，故能改动电阻值，以是该选项不符合题意；D、只是改变导体的中的电流不能改变导体的电阻，故该选项错误；故选D．点评：计算导体电阻的公式R=ρ，导体的电阻与导体长度L成反比，与横截面积（即粗细）S成反比，与导体的材料ρ有关．绝大多数导体的电阻随温度的升高而增大（例如灯丝的电阻），少数导体的电阻随温度的升高而减小．15．（3分）在图所示的电路中，①②③④处的电表分别是（）A．表①是电压表，表②③④是电流表C．表①②是电压表，表③④是电流表B．表①③是电压表，表②④是电流表D．表①③④是电压表，表②是电流表专题：应用题．分析：按照电流表要串连使用，电压表要并联使用的特点分析．电路中灯要正常发光，而下面灯泡与①电表并联，故这里是电压表；上面灯泡与④表串连，则④表必需是电流表才会使上面的灯中有电畅通流畅过；下面灯泡与②表串联；③表串联在干路上．根据上面的分析判断出各是什么电表．解答：解：由电路图可知，要使灯泡发光，则与灯泡串连的②④表应该是电流表，与灯泡并联的①表是电压表，串连在干路上的③表为电流表，以是②③④为电流表，①为电压表．故选A．点评：解决此类问题的关键是根据电压表和电流表使用方法，正确的接入电压表和电流表，使电路处于通路状态且电表可以正常工作．16．（3分）质量相等的铜丝和铝丝，它们的横截面积相等，则两者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大考点：影响电阻大小的因素．专题：电压和电阻．分析：在温度一定时，导体的电阻与导体的材料、长度和横截面积有关．解答：解：长度和横截面积相同的铜丝和铝丝，铜丝的导电性更强，电阻更小；铜的密度大于铝，已知铜丝和铝丝的质量相同，以是铜丝的体积小于铝丝，而它们的横截面积相等，以是铜丝的长度小于铝丝，即铜丝的电阻更小，铝丝的电阻更大．故选B．点评：此题考查的是影响电阻的因素和密度计算公式的应用，属于基础题，难度不大．17．（3分）下列说法中正确的是（）A．导体中没有电流通过时，电阻为零B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D．导体的电阻跟导体中有无电流和电流的大小无关考点：影响电阻大小的因素．专题：顺推法．分析：电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．解答：解：电阻是导体本身的一种性质，导体确定了，电阻值也就确定了，与导体两端有无电压、电压过低，有无电流通过导体、电流大小都无关系．故选D．点评：对同一导体，公式R=只用来测量或计算电阻，但电阻大小与电流、电压无关．18．（3分）下列说法精确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．经由过程导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大考点：电阻．专题：电压和电阻．分析：电阻是导体阻碍电流的性质，其大小取决于导体的长度、材料、横截面积，还受温度的影响，而与导体两。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路，只闭合S1时电压表的示数为U1，电流表的示数为I1；只闭合S2时电压表的示数为U2，电流表的示数为I2；若S1、S2同时闭合，电压表示数为U3.下列关于电流和电压值的大小关系正确的是（）A．I1=I2；U1=U3>U2B．I1=I2；U1＜U2=U3C．I1>I2；U1>U2=U3D．I1=I2；U1=U3＜U22．关于导体下列说法正确的是A．导体容易导电说明它对电流没有任何阻碍作用B．长度、粗细、温度相同的情况下，铜导线的电阻比铝导线的电阻小C．电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻D．高效节能的LED灯，其核心元件发光二极管的主要材料是超导体3．电路和水路有许多相似之处。

在电路中和如图所示水路中的水轮机作用相似的是（）A．电源B．用电器C．开关D．导线4．根据你对生活中物理量的认识，下列数据符合实际的是（）A．正常情况下，人体的体温约为39℃B．期末考试正在进行，现在考场的气温约为40℃C．手机正常通话时的电流约为5AD．我国家庭电路的电压是220V5．某同学利用如图所示电路研究并联电路电流的规律．闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是A．小灯泡发生短路B．小灯泡发生断路C．电流表使用的量程小了D．电流表的接线柱接反了6．美国单方面挥舞贸易制裁的大棒，让国人彻底感受到了“中国芯片之殇”。

“芯片”的核心是大规模集成电路，集成电路的主要材料是（）A．导体B．半导体C．绝缘体D．超导体7．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）℃灯泡L1两端电压为2.5V℃灯泡L2两端电压为2.5V℃灯泡L1两端电压为3.5V℃灯泡L2两端电压为3.5VA．只有℃℃正确B．只有℃℃正确C．只有℃℃正确D．只有℃℃正确8．某同学用电压表测量电路的电压时，用了如图所示的接线方法，则下列叙述正确的是（）A．电压表的是量程是3V -15VB．电压表的是量程是3VC．电压表的是量程是15VD．这种接法不能用来测量电压9．华为是我国品牌强国企业，华为智能手机得电池电压最接近（）A．4V B．15V C．3 6 V D．2 2 0 V10．如图所示，电阻箱的示数（）ΩA．8306B．8063C．6038D．6830二、填空题11．如图所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad＝6V，U ab＝0，U bc＝0，U cd＝6V，则该电路的故障可能是。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法正确的是（）A．我国家庭电路的电压为220V B．一节干电池的电压为2VC．手机电池的电压为37V D．人体的安全电压为36V2．如图所示电路中，闭合开关后，电压表能测灯L1两端电压的是（）A．B．C．D．3．小明的探究小组在练习使用电压表时，小军把电压表接成了如图所示的电路，当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡不亮、电压表有示数C．灯泡亮、电压表无示数D．灯泡不亮、电压表无示数4．如图是某同学做实验的电路图，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数接近电源电压，则该电路的故障是（）A．电源正极与a之间断路B．a、L1、b之间断路C．b、L2、c之间断路D．c与电源负极之间断路5．如图所示，电源电压是6V，闭合开关电压表的示数是2V，则L2两端的电压是（）A．2V B．6V C．4V D．8V6．关于导体的电阻，下列说法正确的是（）A．导体两端的电压增大，其电阻一定增大B．导体中的电流增大，其电阻一定减小C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关7．如下图所示，电源电压保持6V不变，开关S一直处于闭合状态，当开关S1由断开到闭合时，电压表的示数应该是（）A．示数减小且变为0 B．示数减小但不会等于0C．示数不变测量的均为电源电压6V D．示数增大，但总小于电源电压8．如图甲是音响上音量调节装置，其简化电路如图乙，需在M、N间接入一个滑动变阻器，使滑片P向右移动时接入电路中的电阻变大。

下列连接方式中可行的是（）A．M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B二、填空题9．请填写下列电压最接近的数值：一节新干电池的电压为V；我国家庭电路电压为V；一般情况下对人体的安全电压不高于V。
