九年级物理电阻(人教版)最新版

第十六章电压电阻16.1电压 (1)16.2串并联电路中电压的规律 (5)16.3E巨阻 (8)16.4变阻器 (11)16.1电压知识点提炼1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动,形成电流；电源是提供电压的装置。

（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）;②电路是迪路。

注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1）,通过电池的电流或者通过电阻R：的电流）”的电流。

2.电压的单位：在国际单位制中，电压单位是伏建（简称为伏，符号是y）；电压常用单位还有：壬优（kV）,耋伏（mV）、微伏（nV）。

换算关系：lkV=1000V, lV=1000mV, lmV=1000 uV o（2）生活中常见电压值：一节干电池一节蓄电池家庭用电电压缴v,安全电压不高于36Vo图（1）常见电路图（2）电流表图（3）电压表3,电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是出;（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.IV, 15V路程分度值是0. 5V）；（3）使用规则：①电压表要北联在电路中：②电流从电压表的“亚接线柱”流入，“幺接线柱”流出，否则指针会反偏。

③被测电压丕要超过电压表的最大量程。

注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧如电压表。

②选择量程：实验室用电压表有西个量程，0〜3V和0~15V0测量时，先选大量程，若被测电压在3V〜15V即可测量：若被测电压小于3V则换用小的量程，若被测电压大于15V 则换用更大量程的电压表。

4.电流表、电压表的比较：见表（1）。

表（1）电流表与电压表比较5.利用电流表、电压表判断电路故障:（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良：③与电压表并联的用电器短路。

人教版2023初中物理九年级物理全册第十六章电压电阻知识点总结(超全)单选题1、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路答案：BA．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。

故选B。

2、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．答案：AA．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。

答案A。

3、下列说法正确的是（）A．起瓶器（俗称“瓶起子”）是费力杠杆B．岸边人看水中鱼的位置比实际要浅一些，是由光的反射造成的C．晶体熔化过程中吸收热量，温度升高D．将铜片和锌片分开插入同一西红柿中，就可以制成一个简易的西红柿电池答案：DA．起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；B．在岸上看到的水中的鱼是由于水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，人的眼睛逆着折射光线方向的反向延长线看去，便看到变浅的鱼的虚像，故B错误；C．晶体熔化过程中吸收热量，温度保持不变，故C错误；D．水果电池是由水果（酸性）、两金属片和导线简易制作而成。

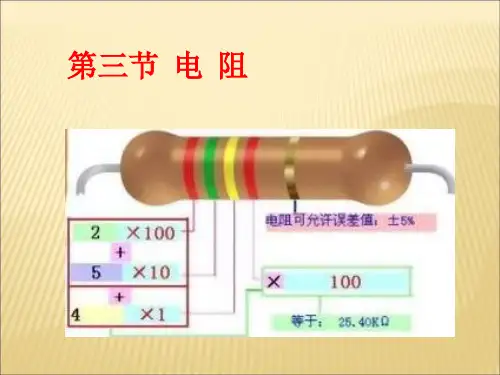

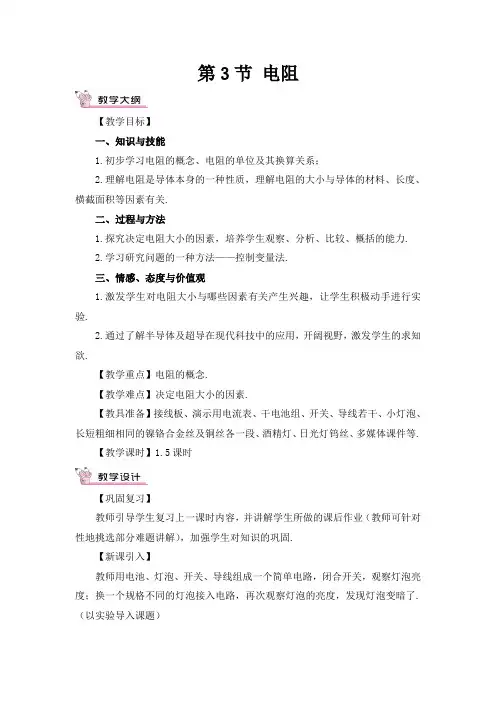

第3节电阻【教学目标】一、知识与技能1.初步学习电阻的概念、电阻的单位及其换算关系；2.理解电阻是导体本身的一种性质，理解电阻的大小与导体的材料、长度、横截面积等因素有关.二、过程与方法1.探究决定电阻大小的因素，培养学生观察、分析、比较、概括的能力.2.学习研究问题的一种方法——控制变量法.三、情感、态度与价值观1.激发学生对电阻大小与哪些因素有关产生兴趣，让学生积极动手进行实验.2.通过了解半导体及超导在现代科技中的应用，开阔视野，激发学生的求知欲.【教学重点】电阻的概念.【教学难点】决定电阻大小的因素.【教具准备】接线板、演示用电流表、干电池组、开关、导线若干、小灯泡、长短粗细相同的镍铬合金丝及铜丝各一段、酒精灯、日光灯钨丝、多媒体课件等.【教学课时】1.5课时【巩固复习】教师引导学生复习上一课时内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】教师用电池、灯泡、开关、导线组成一个简单电路，闭合开关，观察灯泡亮度；换一个规格不同的灯泡接入电路，再次观察灯泡的亮度，发现灯泡变暗了.（以实验导入课题）师为什么电压一样，这个灯泡却变暗了呢？看来同样是灯丝，有的灯丝容易导电，有的却不容易导电，今天我们就研究导体的这种差异.【进行新课】知识点1 电阻及其单位1.电阻的定义提出问题：为什么铜导线与镍铬导线的用途不同呢？同是导体为什么它们导电的能力又有不同呢？（下面进行实验探究）演示实验：教师演示教材P63页《演示》中图16.3-1所示实验，把镍铬合金丝和铜丝分别接入电路，观察一下灯泡的亮度有什么不同？步骤：①先将镍铬合金丝接入电路，合上开关，观察小灯泡的亮度.②将镍铬合金丝换成长短、粗细相同的铜丝，合上开关，观察小灯泡的亮度.现象：接铜丝时灯泡亮，接镍铬合金丝时灯泡暗.分析：实验中用的是相同的电池，也就是说电压相同，为什么两条导线中的电流不同呢？原来，导体能导电，但同时对电流又有阻碍作用；相同电压下，导线中电流不同，说明两条导线对电流的阻碍作用不同.在物理学中用“电阻”这个物理量来表示导体对电流阻碍作用的大小.板书：电阻是导体对电流的一种阻碍作用.2.电阻的单位及其换算板书：（1）电阻的符号：R；电路图中的符号是.（2）电阻的单位：欧姆，简称欧，符号是Ω.常用单位：千欧（kΩ），兆欧（MΩ）.1kΩ=103Ω；1MΩ=106Ω.几种常见的电阻值:手电筒的小灯泡灯丝电阻为几欧到十几欧；日常用的白炽灯灯丝电阻为几百欧到几千欧.实验室用的约1m长的铜导线电阻小于百分之几欧，通常可以略去不计.课堂演练完成本课时对应课堂练习.知识点2 决定导体电阻大小的因素提出问题：决定导体电阻大小的因素有哪些呢？师请同学们看教材P64页《实验》——“探究影响导体电阻大小的因素”，你能猜测出影响电阻大小的因素吗？进行猜想：电阻的大小可能与导体长度、横截面积、材料、温度有关.设计实验：应该采用控制变量的方法进行研究.演示实验1：长度、横截面积一定，探究电阻R与材料ρ的关系（可参考前面的演示实验）；分析总结：前面的演示实验中，铜丝和镍铬合金丝是用不同材料制成的，虽然它们的长短、粗细相同，但是对电流的阻碍作用不同，这说明电阻的大小跟导体的材料有关.演示实验2：材料、横截面积一定时，探究电阻R与长度l的关系；给电路接入两根镍铬合金丝，使它们的粗细相同、长度不同，重复前面的实验.结论：导体的电阻跟它的长度有关系，导体越长，电阻越大.演示实验3：材料、长度一定，探究电阻R与横截面积S的关系；仍然给电路接入两根镍铬合金丝，使它们的长度相同、粗细不同，重复前面的实验.结论：导体的电阻跟它的横截面积有关系，导体横截面积越小，电阻越大.演示实验4：材料、长度、横截面积一定，探究电阻R与温度t的关系.给电路接入一个日光灯钨丝，如图所示，闭合开关，观察电流表的偏转，再用酒精灯加热钨丝，观察比较电流表的偏转.结论：导体的电阻跟它的温度有关系，大多数导体的电阻随温度的升高而增大.板书：导体越长，电阻越大；横截面积越大，电阻越小；电阻与材料有关、与温度有关.电阻是导体本身的一种性质，与其本身的因素有关，不随其两端电压、通过电流的变化而变化.说明：(1)电阻是导体本身的一种性质，一个导体的材料、长度和横截面积确定时，它的电阻是一定的，不管这个导体是否连入电路，是否有电流通过，也不管它两端的电压是否改变，导体对电流的阻碍作用总是客观存在的.无电流通过时，它的这种阻碍作用仅仅是没有体现出来而已.也就是说导体电阻的大小并不随着它两端电压的高低、通过电流的强弱而变化.l （2）导体的电阻大小与导体的材料、长度、横截面积的关系可用R=ρS 来表示，其中R为电阻，l为导体的长度，S为导体的横截面积，ρ为电阻率（由导体材料决定）.（3）导体的电阻还跟导体的温度有关.部分导体，温度越高，电阻越大；部分导体，温度越高，电阻越小.但是初中阶段，如果不加说明，温度变化对电阻值的影响不计.（4）控制变量法：物理学中对于多因素（多变量）的问题，常常采用控制因素（变量）的办法，把多个因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法.例题教师用多媒体展示练习册中对应题目或本节配套课件中的例题，先让学生思考，后讲解.课堂演练完成本课时对应课堂练习.教师请学生阅读教材P66页《科学世界》，了解半导体及超导现象，并用多媒体播放视频：半导体与超导体的应用.（1）半导体：导电能力介于金属和非金属之间的导体叫做半导体.半导体的电阻比导体大，但比绝缘体小得多，常见物质：锗、硅、砷化镓等.通常用半导体材料可以制作二极管和三极管.它被广泛应用于各种电子设备.（2）超导现象：某些物质在很低的温度时，电阻就变成了零，这就是超导现象.能够发生超导现象的物质叫做超导体.物质电阻变为零的温度称为临界温度.当外界温度低于该物质的临界温度时，该物质具有超导性.如铝在 1.39K （-271.76℃）以下电阻就变成了零.超导现象应用于实际的好处是：①在电厂发电、输送电能、储存电能方面可以大大降低由于电阻引起的电能损耗；②制造电子元件时不必考虑散热问题，可以大大缩小元件尺寸，实现电子设备的微型化.超导现象的具体应用有：制造超导电机、超导电缆，利用超导体可制造磁悬浮列车、发电机、电动机等.目前，超导体还没有广泛应用于实际的原因是还没有发现常温下的超导材料.【教师结束语】这节课我们学习了电阻的概念，知道了导体中都有一种阻碍电流的性质，我们把它叫做电阻；其单位是以物理学家欧姆的名字命名的，其它的单位还有千欧和兆欧，我们要知道它们之间的单位换算.决定电阻大小的因素有长度、横截面积、材料和温度，前三个都是导体内部本身的因素所决定的，只有最后一个温度取决于外界的条件.课后作业完成本课时对应课后练习.1.这节课主要讲电阻的概念、单位及决定电阻大小的因素，另外这节的实验也有很多物理方法（如控制变量法、比较法）渗透其中，若实验器材充分，可以把该演示实验变成学生实验，进一步锻炼学生的动手能力，同时也扩大了学生的知识面.2.关于电阻是导体的一种属性的论断学生不好理解，有的还怀疑，这个问题现在提出来，待到得出欧姆定律后，再解释就会透彻了.3.光敏电阻和热敏电阻如果能结合实际的物品展示给学生就更好了，它在许多自动化控制方面有着不可替代的作用，让学生接触一下高科技的东西对他们兴趣的提高是有很大帮助的.良好的学习态度能够更好的提高学习能力。

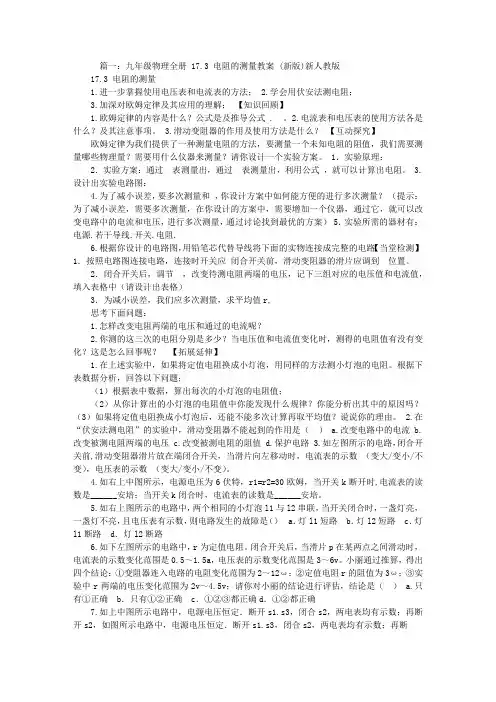

篇一：九年级物理全册 17.3 电阻的测量教案 (新版)新人教版17.3 电阻的测量1.进一步掌握使用电压表和电流表的方法；2.学会用伏安法测电阻；3.加深对欧姆定律及其应用的理解；【知识回顾】1.欧姆定律的内容是什么？公式是及推导公式 . 。

2.电流表和电压表的使用方法各是什么？及其注意事项。

3.滑动变阻器的作用及使用方法是什么？【互动探究】欧姆定律为我们提供了一种测量电阻的方法，要测量一个未知电阻的阻值，我们需要测量哪些物理量？需要用什么仪器来测量？请你设计一个实验方案。

1．实验原理：2．实验方案：通过表测量出，通过表测量出，利用公式，就可以计算出电阻。

3.设计出实验电路图：4.为了减小误差，要多次测量和，你设计方案中如何能方便的进行多次测量？（提示：为了减小误差，需要多次测量，在你设计的方案中，需要增加一个仪器，通过它，就可以改变电路中的电流和电压，进行多次测量，通过讨论找到最优的方案） 5．实验所需的器材有：电源.若干导线.开关.电阻.6.根据你设计的电路图，用铅笔芯代替导线将下面的实物连接成完整的电路【当堂检测】1．按照电路图连接电路，连接时开关应闭合开关前，滑动变阻器的滑片应调到位置。

2．闭合开关后，调节，改变待测电阻两端的电压，记下三组对应的电压值和电流值，填入表格中（请设计出表格）3．为减小误差，我们应多次测量，求平均值r,思考下面问题：1.怎样改变电阻两端的电压和通过的电流呢？2.你测的这三次的电阻分别是多少？当电压值和电流值变化时，测得的电阻值有没有变化？这是怎么回事呢？【拓展延伸】1.在上述实验中，如果将定值电阻换成小灯泡，用同样的方法测小灯泡的电阻。

根据下表数据分析，回答以下问题；（1）根据表中数据，算出每次的小灯泡的电阻值；（2）从你计算出的小灯泡的电阻值中你能发现什么规律？你能分析出其中的原因吗？（3）如果将定值电阻换成小灯泡后，还能不能多次计算再取平均值？说说你的理由。

人教版2023初中物理九年级物理全册第十六章电压电阻知识点总结归纳单选题1、如图所示，闭合开关S后，电压表V1和V2的示数分别为2.7V和3V，则电压表V的示数是（）A．0.3V B．3V C．2.7V D．5.7V答案：D由题图知，灯泡L1、灯泡L2、电源和开关组成串联电路，电压表V1测量灯泡L2两端的电压，电压表V2测量灯泡L1两端的电压，电压表V测量灯泡L1、灯泡L2串联后的电压，由串联电路中电压特点可知电压表V的示数为电压表V1和V2的示数之和，即为5.7V，故D符合题意，ABC不符合题意。

故选D。

2、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路答案：B将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。

故选B。

3、小伟和小刚很喜欢做电学实验，利用课间时间他们连接了如下电路图，可是闭合开关后一灯亮一灯不亮，电压表没有示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮，电流表示数发生变化，但电压表依然没有示数，若故障只发生在某一处，你帮他们分析可能是（）A．灯泡L1发生了短路B．灯泡L2发生了短路C．灯泡L1的灯丝断路了D．灯泡L2的灯丝断路了答案：A由电路图可知，此电路为串联电路，电流表测电路中电流，电压表测灯泡L1两端的电压；AC．闭合开关后电流表有示数，说明电路为通路，一灯亮一灯不亮，电压表没有示数，说明电压表所在处有故障；若灯泡L1断路，则电压表串联在电路中，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表将有示数，电流表的示数将不会变化，所以灯泡L1不可能断路；若灯泡L1短路，则电压表无示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表无示数，电流表的示数会变化，故A符合题意，C不符合题意；B．若灯泡L2发生了短路，且故障只发生在某一处，则闭合开关后，灯泡L1亮，灯泡L2不亮，电压表和电流表均有示数，故B不符合题意；D．若灯泡L2的灯丝断了，且故障只发生在某一处，则闭合开关后，电路为断路，灯泡L1不亮，灯泡L2不亮，电压表和电流表均没有示数，故D不符合题意。
