《电阻》PPT课件

《电阻》PPT课件
1 kΩ=103 Ω, 1 MΩ = 106 Ω
欧姆(1787～1854年)是德国物理学家。欧姆在物理学中的 主要贡献是发现了欧姆定律。人们为了纪念他，将电阻的单位 定为:欧姆。
一、电阻（R）
3.一切导体都有电阻
常见的电阻值
长1m、截面积1mm2的铜导线的电阻约百分之几欧
电流表的 内阻在0.1 Ω左右；
二、影响电阻大小的因素 3.探究电阻与导体横截面积的关系
实验记录
材料 镍铬合金 镍铬合金
长度 （m） 相同
相同
横截面积 （mm2）
S
2S
电压 相同 相同
电流 较小 较大
电阻 较大 较小
实验现象：较细的镍铬合金丝中电流较小 实验结论：材料、长度相同，导体的横截面积越大，电阻越小.
二、影响电阻大小的因素 4.探究电阻与温度的关系
电路图
实验器材
实验过程：
1.探究电阻与导体材料的关系 选用长度相同、横截面积相同的铜丝和镍铬合金丝，分别接入电路中，观察 电流表示数。比较流过铜丝和镍铬合金丝电流的大小，并记录表一中。
实验记录
材料 铜丝 镍铬合金
长度 （m）
横截面积（mm2）
相同
相同
相同
相同
电压 相同 相同
电流 大 较小
电阻 小 较大
把旧日光灯管的灯丝接入电路,用酒精灯 缓慢地对其加热,观察电流表的示数有什 么变化.
实验现象：随着温度升高，电流表示数在变小 实验结论：电阻还跟温度有关，温度越高，电阻越大。但也有少数导体，电阻随温度的升 高而减小。
二、影响电阻大小的因素
5.导体的电阻是导体本身的一种性质，它的大小决 定于导体的材料、长度、横截面积和温度，与其 他因素无关。

人教版九年级物理全册：1电阻的测量课件

人教版九年级物理全册：1电阻的测量课件

2、某同学测小灯泡电阻的电路如图所示，其中 电源电压为4.5V。他按电路图正确连接好实验 电路，并检查各元件完好。然后闭合开关，发 现灯泡不亮，且电压表的读数为4.5V。造成该 现象的原因是 小灯泡断路 。
3．一个额定电压为3.8V的小灯泡，小明在1.2V下 测出它的电阻，接着又将灯泡两端电压调到3．8V 测出其电阻，小明发现后一次电阻比第一次大得
情境创设
实验目的
• 一.正确使用电流表、电压表和 滑动变阻器。
• 二.用电压表、电流表测电阻．
实验方案
要测量电 阻R=?

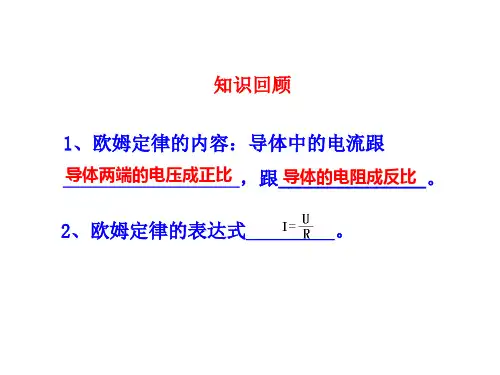

根据欧姆定律I=U/R 得到R=U/I
需知道: R两端的电压U
和通过R的电流I
用电压表测律:I=U/R 变形公式 :R =U/ I
实验器材和电路图 ➢测小灯泡电阻
多，这是因为( C)
A．实验方法不对
B．实验误差
C．导体的电阻跟温度有关
D．实验错误
4．一个20的电阻，接在由4节干电池串 联的电源上，要测这个电阻中的电流和 两端的电压，电流表，电压表选的量程 应为 ( B )
A．0～0.6A，0～3V
B．0～0.6A，0～15V
C．0～3 A，0～3 V
D．0～3 A，0～15 V
A
L
P
R V
实验电路图
滑动变阻器
• 作用：①通过改变电路 中的电阻，逐渐改变电 路中的电流和部分电路 两端的电压②保护电路
实验步骤
（1）按电路图连接电路． （2）检查无误后，闭合开关S，改变滑动变
阻器的阻值，分别读出电流表、电压表的 读数，填入下面的表格中． （3）测出三次R的值，求出R的平均值．
分析:电源电压保持不变,当滑 片向右移动 时,电流表和电压表的示数变化 情况

人教版九年级物理 16.3 电阻(共38张PPT)

人教版九年级物理 16.3 电阻(共38张PPT)

好处就是可以减少热量的散失，或者 根本就不会产生热量，可以降低输送 的成本； 弊端是获取低温困难而且它 本身的成本很昂贵 。
二、电阻的符号和单位
1、电阻的符号：R 2、电路图中的符号： R 3、电阻的单位： （1）国际单位 欧姆，简称欧，符号为 “Ω”
注意：如果导体两端电压为1V，通过的电流
为1A，则这段导体的电阻就是1Ω。
思考：电路中电流大小是如何改变的？
活动1
尝试：改变电路中电流的大小
实验器材与电路图 -
思考
1、通过什么看电流的大小？ 2、能有几种方法改变电流大小？
归纳总结 1、电路中接入同一导体时， _____________ 改变电池的节数 ，即改变导体两端 的______ 电压 可以改变电路中电流的 大小。 2、保持电路两端电压相同时，改 变___________________ 连接在电路中的导体 ，可以改 变电路中电流的大小。
注意：
1、一切导体都有阻碍电流的性质（超导体除外）。
2、什么是超导体？ 某些金属或合金，当温度降到某一温度时，电阻 会变为0，这种现象叫超导现象，能发生超导现象的物 质叫超导体。如水银：温度降到－269 0C左右时它的 电阻为0. 超导体的应用： （1）超导输电 （2）发电机、电动机的线圈可用超导材料制作：
4、你能设计电路，并画出实验电路图吗？
通过比较灯的 亮暗来判断， 如灯亮，则对 电流阻碍作用 小，电阻小。
通过比较电 流表中电流的 大小，如电流 大，则对电流 的阻碍作用小， 电阻小。
既可比较灯的 亮暗，也可比 较电流的大小
探究决定电阻大小的因素
接入导体 康铜线 镍铬合金线
长度 L L
横截面积 S S
分层训练:

人教版九年级物理第十六章电压 电阻16.3电阻课件(共45张PPT)

人教版九年级物理第十六章电压 电阻16.3电阻课件(共45张PPT)

灯的亮度 暗 亮
电流表示数 电阻大小
小
大
大
小
实验结果：
材料、长度相同的导体，越粗，电阻＿越＿小。
[实验方案] 三．探究导体电阻与材料的关系。 控制的不变量有＿长＿度、＿粗＿细、＿温＿度。
三．探究导体电阻与材料的关系。 你会选择哪两根导体做实验？
[实验方案] 三．探究导体电阻与材料的关系。
控制的不变量有长＿度＿、粗＿细＿、温＿度＿。
A. 安培 C. 伏特
B. 欧姆 D. 瓦特
课后作业
2. 关于电阻,下列说法正确的是（ C ）
A. 绝缘体不容易导电,是因为它们没有电阻 B. 导体和绝缘体的电阻大小只跟材料有关 C. 将一根铜导线均匀拉长后,其电阻变大 D. 铜导线的电阻一定比铝导线的电阻小
课后作业
3. 如图16-3-4所示,将不同导体接到电路A、B之间时,闭 合开关,可通过观察、比较____灯__泡_的__亮__度_____来判断 不同导体电阻的大小;若两个导体的电阻差异不大,则可 以用___电__流___表替换灯泡作进一步的判断.
问 题
如何较准确的测量一根金属丝导线的直 径(横截面积)？
回顾：前面我们学习过如 “累积法”测微小量 何测一张纸的厚度。
二、研究导体的电阻与粗细的关系
你会选择哪两根导体做实验？
[实验方案]
二、研究导体的电阻与粗细的关系
控制的不变量有＿材＿料、＿长＿度、＿温＿度。
导体
甲(0.5mm2) 乙(1mm2 )
课后作业
知识点2影响电阻大小的因素 4. （2017贺州）导体的电阻与下列哪个因素无关 （ D）
A. 导体的材料 C. 导体的长度
B. 导体的粗细 D. 导体两端的电压

部编人教版九年级物理上册《第16章-电压 电阻【全章】》精品PPT优质课件

部编人教版九年级物理上册《第16章-电压 电阻【全章】》精品PPT优质课件

移点法
例2 在如图甲所示的电路中，当闭合开关S后，两个电 压表指针偏转均如图乙所示，则电阻R1和R2两端的电压 分别为（ A ）
A.5.6V B.7V C.1.4V D.1.4V
1.4V 1.4V 7V 5.6V
解析：电压表 V1测的是电源电压， 0~15V； 7V 电压表 V2测的是电阻 R2 两端的电压，0 ~3V；1.4V 在串联电路中 U＝ U1＋ U2，则 U1 ＝ U － U2 ＝7V －1.4V ＝5.6V. 故本题应选 A.
例1 下列说法正确的是（ C ）
电路中有电压，但是不构 成通路，就不会有电流。
A.电路中只要有电压，就会有电流 ×
B.电压一定会使物体中的电子不断移动 ×
C.电路中有电流，电路两端一定有电压√
电路中有电压，但 是不构成通路，就
D.电流使导体中不断形成电压 ×
不会使电子运动。
电压是形成电流的原因，而 电流不是形成电压的原因。
结论 串联电路总电压等于各部分两端电压之和。
L1
L2
U1
U2
U
U=U1+U2
例1 （多选）如图甲所示，电源电压是 8V且 保持不变，开关 S闭合后，电压表的示数是 2V，则（ CD ） A.L1 两端的电压是2V B.L2两端的电压是6V C.L1两端的电压是6V D.L2两端的电压是2V
当S闭合时， 等效电路图如图乙所示， 电压表测的是L2两端的电压.
想想做做 把几节电池串联起来组成电池组，用电压表分别测
量每节电池两端的电压，然后测量这个电池组两端的电 压。它们之间有什么关系？
电池串并联的电压规律：
点击图片 观看视频
结论： 1.串联电池组的总电压等于各个电池电压之和。 2.并联电池组的总电压等于一个电池的电压。

最新人教版初中物理九年级全一册《第3节 电阻的测量》精品教学课件

最新人教版初中物理九年级全一册《第3节 电阻的测量》精品教学课件

实验方案（2）
Rx S2
实验步骤:
S1 A
（1）S1闭合、S2打开，测出电流表的示数为I1;
U=I1·R0
（2） S1、S2闭合，测出电流表的示数为I2； U=(I2-I1)Rx
（3）则待测电阻Rx=
I
2
I1
I1
R0
. ———————————
有：I1·R0=(I2-I1)Rx
则：Rx
I1 I2
I1
5 2.5 0.26 9.6 正常发光
结论：灯泡的电阻随 温度的升高而增大。
注意：灯泡在不同电压下 的电阻不同，求不同电压 下灯泡电阻的平均值作为 灯丝电阻是毫无意义的。
探究新知
故障分析
故障1：电流表与电压表的指针反向偏转。
－＋
原因：电流表和电压表的“S +”、“-”接线柱接反
故障2：电流表和电压表的P指针偏转角度很小。
（3）将滑片P移动到某一位置时，分别读出两表的
U
示数为U和I，写出Rx的数学表达式：Rx= _____I_____。 （4）实验中进行多次测
量并求平均值的目的是： _减__小__误__差__。
探究新知
实验拓展 测量小灯泡工作时的电阻
点 击 图 片 播 放
探究新知
数据分析
测量小灯泡工作时的电阻
次数 U/A I/A R/Ω 灯泡亮度 1 0.5 0.13 3.8 不亮 2 1 0.18 5.6 灯丝暗红 3 1.5 0.21 7.5 微弱发光 4 2 0.24 8.7 发光较亮
巩固练习
（4）小明同学多次移动滑动变阻 器的滑片P，记下多组对应的电压表 和电流表的示数，并绘制成如图丙所 示的图象，通过图象可以发现灯丝的 电阻是变化的，这一现象表明：灯丝

(完整版)人教版九年级物理第十六章第三节电阻课件

(完整版)人教版九年级物理第十六章第三节电阻课件

一、探究导体长度对电阻大小的影响。
1、由于影响电阻的大小的因素可能不止一个，因此在探究 导体长度对电阻大小的影响时，应采取控制变量法，即控制电 阻的 材料 和 横截面积相同。
2、按电路图连接好电路
3、按照第1点要求和给出的电 阻丝，第一次选取1根镍铬丝接入
电路AB端进行实验；第二次选
取 2根镍铬丝串联接入电路AB端进 行实验；
2、按电路图连接好电路
3、按照第1点要求和给出的电 阻丝，第一次选取1根镍铬丝接入 电路AB端进行实验；第二次选 取 2根镍铬丝并联接入电路AB端 进行实验；
4、闭合开关，记下电流表 的读数和小灯泡的亮度填 入下表：
导体种 类
长度 cm
横截 面积 mm2
电流 数
A
灯 泡 亮 度
对电 流的 阻碍 作用
演示1 把长短、粗细相同的铜丝和镍铬合金丝分别接
入电路，闭合开关，观察电路中小灯泡的亮度。 实验电路
实验现象 接不同的导体，小灯泡的亮度发生了变化。
演示2
在上述实验中，接入电流表，观察电流表 的示数变化，并继续观察小灯泡的亮度。
实验电路
AB
A
实验现象
铜丝——电流大——灯泡亮 镍铬合金丝——电流小——灯泡暗
实验2的结论：
导体的电阻与横截面积有关； 材料、长度相同，导体的横截面积越小，电阻 越大。
实验过程 实验3：电阻还与温度有关
灯丝
A
加 热
导体的电阻
导体电阻的大小只决定于导体本身的材 料、长度、横截面积和温度，所以电阻是导 体本身的一种特性。
1、长度相同、粗细相同的导体，电阻大小与材料有关。 2、同种材料的粗细相同的导线，越长电阻越大； 3、同种材料的长度相同的导线，越细电阻越大。 4、一般来说同一根导体，温度越高，电阻越大。

16.3电阻(课件)九年级物理全一册(人教版)

16.3电阻(课件)九年级物理全一册(人教版)
是（ C ）
A．AB段电阻较大，电流小 B．BC段电阻较小，电流大 C．AB段电阻较大，电流与BC段相等 D．BC段电阻较大，电流与AB段相等
六 随堂练习
3.有A、B、C、D四根导线，其中A、B、C三根是铜导线，D是镍铬 合金线，A和B两根导线的粗细相同，A比B短，B和C两根导线的长 度一样，B比C粗，C和D的长短和粗细都相同，则这四根导线按其
六 课堂小结
电阻表示导体对电流阻碍作用的大小，常用字母R表示.
电阻
单位
国际单位：欧姆，简称欧，符号Ω. 常用单位：千欧（kΩ）、兆欧（MΩ） 换算关系：1 kΩ = 103 Ω 1MΩ =103 kΩ
符号：
电
阻
在材料、横截面积相同时，导体越长，电阻越大.
影响 因素
在材料、长度相同时，导体的横截面积越大，电阻越小. 在长度、横截面积相同时，导体的材料不同，电阻不同.
材料
长度
横截面积
温度
四 影响电阻大小的因素
设计实验： 影响电阻的大小的因素有很多，在实验中应采用控制变量法进行 研究，通过观察电流表的示数来判断导体电阻的大小。
1. 探究电阻与材料的关系时，控制导体 的长度和横截面积相同。 2. 探究电阻与长度的关系时，控制导体 的材料和横截面积相同。 3. 探究电阻与横截面积的关系时，控制 导体的长度和材料相同。
实验结论： 两根长度和粗细相同的铜丝和镍钴合金丝，它们对电流的
阻碍作用不相同；镍钴合金丝对电流的阻碍作用较大。
三 电阻
名称
现象
电流
分析
灯泡亮 I＝0.26A 对电流的阻碍作用比较小 电阻小
灯泡暗
I＝0.2A 对电流的阻碍作用比较大
电阻大
导体在导电的同时，对电流产生阻碍作用。不同导体对 电流的阻碍作用不同，用电阻来表示导体的这种性质。

17.3 电阻的测量 课件 人教版物理九年级【共12张PPT】

17.3 电阻的测量 课件 人教版物理九年级【共12张PPT】

1．电流可以用电流表测量，电压可以用电压表测量。那 么，用什么方法测量电阻呢？
2．如何运用欧姆定律找到间接测出导体的电阻的方法？
I=
U R
R=
U I
伏安法测电阻
如图所示用电流表测量出
A
S
R
V
电流，用电压表测量出电压，
再通过 R =
U I
算出电阻值的
方法叫伏安法测电阻。
实际测量中要利用滑动变阻器改变待测电阻两端的电 压，多次测量电压及电流的值。
5．调节滑动变阻器的滑片改变待测电阻中的电流及 两端的电压，再测几组数据，并计算R 的平均值。
实验记录表格
测量 次数
1
2 3
电压 U/V
电流 I/A
电阻 电阻的平均值
R/Ω
R/Ω
多次实验的目的是：多次测量求平均值减小误差
想想做做
1．将定值电阻换成一个小灯泡，请同学们测量 一下小灯泡的电阻。
2．比较计算出的几个数值，看看每次算出的电 阻的大小相同吗？有什么变化规律吗？
实验目的 用电压表、电流表间接测电阻
实验原理
R=
U I
实验器材 电源、电压表、电流表、滑动变阻器、 开关、导线、待测电阻。
绘制电路图并连接电路
A
S
R
R' V
注意事项
1．在连接电路前要调节电流表、电压表到零刻度。 2．连接电路时开关要断开，闭合开关前滑动变阻器 的滑片应调到最大阻值。 3．连接好电路，在检查电路连接无误后要用开关试 触，在确定电路完好后再闭合开关S。 4．电压表和电流表要注意选择合适的量程。
3．如果出现的情况和测量定值电阻时不同，你 如何解释？与同学交流一下。
实验电路图和实物图

部编人教版初中九年级物理全册《电阻》精品教学课件ppt

部编人教版初中九年级物理全册《电阻》精品教学课件ppt

结论：影响电阻因素
控
制
1、材料 不同物体导电能力不同 变
量
法
越长 电阻越大
2、长度
4
、
越短 电阻越小
温
越大 电阻越小
度 也
3、横截面积
影 响
电
越小 电阻越大
阻
实验结论
• 在材料、横截面积相同的情况下，导体 的电阻跟长度有关，长度越长，电阻越 大。
• 在材料、长度相同的情况下，导体的电 阻跟横截面积有关，横截面积越大，电 阻越小。
导体的长度 导体的粗细 导体的材料 温度
一个科学量可能与多个 因素有关时，如何展开 研究？
控制变量法
1．导体电阻与长度的关系。你会选择哪两根导体做实验？
1．探究导体电阻与长度的关系。
控制的不变量有＿材＿料、＿粗＿细、＿温＿度。
导体 电流表示数 电阻大小
甲(1米)
小
大
乙(0.5米)
大
小
实验结果：
三、电阻
1、电阻（R）
（1）什么叫电阻？
导体对电流的阻碍作用 叫做电阻。不同的导体电 阻一般是不同的。电阻是 导体本身固有的一种属性。
练习
1．一个导体接在3伏的电源上，电阻大小为10 欧，若从电路中取下这个导体，导体的电阻值为 _______欧。
解析： 电阻大小为10欧，是这个导体本身的属性，与导体是否连
3．探究导体电阻与材料的关系。
控制的不变量有长＿度＿、粗＿细＿。
导体 甲(锰铜) 乙(镍铬)
电流表示数 电阻大小
大
小
小
大
实验结果： 长度、粗细相同的导体，电阻大小与材料有关。
4．导体电阻与温度的关系。
实验4：电阻还与温度有关

人教版九年级全一册 物理 课件 17.3电阻的测量 16张PPT

人教版九年级全一册 物理 课件 17.3电阻的测量 16张PPT

实验电路图
S A
R R'
V
实验步骤
（1）断开开关，并把滑动变阻器的滑片移至阻 值最大处，根据电路图连接实物图；
（2）检查电路连接情况,无误后闭合开关； （3）调节滑动变阻器的阻值，读出一组电压和
电流的数值并记录； （4）两次重复步骤（3），再得出两组电压和电
流的数值并记录； （5）计算电阻和电阻的平均值；
分析论证
1、你所测的三次电阻值分别是多少？当电 压值和电流值变化时，测得的电阻值有没有 变化？这是怎么回事？
2、本实验进行三次实验的目的是什么？与“ 探究电流与电压关系”实验中的三次实验的电压表位置接 错了，结果会怎样？
触类旁通
如果将上面的实验中的定值电阻换成小灯 泡，用同样的方法多测量几次，分别计算 出小灯泡的电阻，与定值电阻的计算结果 相比较，看看有什么不同？为什么有这种 不同？

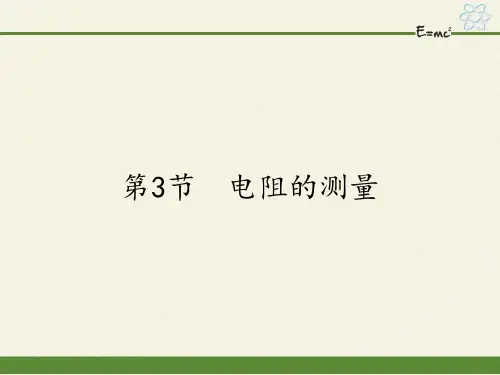

第3节 电阻的测量
❖学习目标
1.知道用电流表和电压表测电阻的原理。 2、进一步练习使用电学的基本仪器。
3、学习利用已有知识设计实验，学 习测量电阻的方法。
❖重点难点
会使用电流表和电压表测量导体的电阻
❖课前热身
动手做：用电压表测出一段导体两端的电压是 7.2 V，用电流表测出通过这段导体的电流为0.4
（6）讨论、交流； （7）整理实验器材。
实实验记过录程表格
次数 电压/V 电流/A 电阻/Ω 平均值/Ω 1 2 3
进行实验
友情提示： 1、连线过程中开关要断开。 2、开关闭合前滑动变阻器的滑片要移到阻值最大 处。 3、电压表与被测电阻并联，电流表与被测电阻串 联，且让电流从正接线柱流入，负接线柱流出。 4、电表都用小量程。
❖课堂小结

人教版九年级物理第十七章第3节电阻的测量课件

人教版九年级物理第十七章第3节电阻的测量课件

丙：将电池与滑动变阻器串联介入 MN，改变滑动变阻器滑片
的位置.
其中可行的方案是( )
A.仅有甲可行
B.仅有丙可行
C.仅甲、丙可行
D.甲、乙、丙都可行
答案：D
4.(2021 年绥化市)以下四种电路，电源电压不变且未知，R0 是已知阻值的定值电阻，在不拆改电路的情况下，不．能．测出未知 电阻 Rx 阻值的电路是( )
R＝
U I
计算得到电阻值.
变式 1：某物理实验小组正在使用“伏安法”测量未知电阻 Rx 阻值，实验中电流表突然损坏，小组同学经过讨论设计了一种 实验方案，也可测出 Rx 阻值.电路如图 17-3-5 所示，电源电压未知 且恒定不变，a、b 为滑动变阻器左右两个端点，滑动变阻器最大 阻值为 Rmax，请你把以下测量步骤补充完整.
思路点拨：电流表无示数，说明电路可能断路，电压表示数 较大，说明电压表与电源连通；分析图丙电路的连接及电表测量 的物理量，通过开关的转换，使电压表测电源电压，由串联电路
电压的规律和分压原理得出未知电阻 Rx 阻值表达式. 答案：(1) 断开 (2)2 (3)左 未知电阻 R 断路 (4)0.32 7.5 (5)②再闭合开关 S1 ③U－U1U1R0
次序
1
2
3
4
5
U 电压 /V
1.4
1.8
2.1
2.4
2.6
I 电流 /A
0.26
0.36
0.48
0.54
(4)根据表格记录的实验数据，在图丙中用描点法绘出定值电
阻的电流随电压变化的图像.
答案：(1)如图 17-3-3 甲所示. (2)A (3)0.42 5 (4)如图乙所示.
甲
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

练一练
1、一个导体接在3伏的电源上，电阻大小为10欧， 若从电路中取下这个导体，导体的电阻值为___1_0___欧。
2、一段导体被均匀拉长后，它的电阻将 变大，这 是因为 长度 变大，且 横截面积变小的原故。
3、一段粗细均匀的镍铬合金丝串联入电路中，得 到电流大小为 I，现将该镍铬合金丝对折起来，连入 电路，该合金丝电阻将 变小 ，电流将 变大。 （填 “变大”、“变小”或“不变”）
电阻
电阻
电阻
电阻
电阻
电阻
实验现象： 接入不同的导体，灯泡的亮度发生了变化。
现象分析：
灯泡的 亮暗程度
归纳:
电流的 强弱
导体对电流的 阻碍作用
各个元件都能导电，但导电的性能不一样， 任何事物都具有两面性，导体也一样，在导电 的同时，又对电流产生阻碍作用。
一、电阻(R )导体对电流的阻碍作用
1000—-5000欧 200—800欧 100—2000欧 5—50欧 0.01—0.10欧
四、决定电阻大小的因素
不同的电阻它们的阻值一般不同. 那么，导体的电阻的阻值大小都
跟哪些因素有关呢？ .
探究影响导体电阻大小的因素
猜一猜:电阻的大小与哪些因素有关?
材料
电 长度
阻
横截面积
导体温度
问题：
导线多用铜、铝，重要 的电器设备的导线还要用银 来做。铁是导体，多又便宜， 为什么不用它做导线呢？
第十六章 电压 电阻
第三节 电阻
学习目标
1．知道什么是电阻，理解电阻 是导体的一种性质。
2．知道电阻的单位及其换算关 系。
3．理解电阻的大小与导体的材 料、长度、横截面积和温度有关。
演示实验 观察灯泡亮度的变化思考以下问题： 1.灯泡亮度变化说明通过它的电流如何变化？ 2.电路中电流发生变化说明了什么问题？
导体虽然能导电，但同时对电流也有阻碍 作用，物理学中常用“电阻”这个物理量 来表示导体对电流的阻碍作用大小．
电阻越大，表示对电流的阻碍作用越大。
不同导体电阻一般不同。 电阻是导体本身的一种性质。
二、电阻的单位
为了衡量导体对电流阻碍作用大小，就要比 较电阻大小，要比较电阻大小就要规定电阻 的单位.
半导体 绝缘体
返回
半导体
有一些元素，例如 硅、锗，导电性能 介于金属和非金属 之间，比金属差， 比非金属强，常常 称做半导体
利用半导体材料可 以制作二极管、三 极管。
超导现象
某些物质在很低的 温度时，如铝在
1.39K（-271.76℃） 以下，电阻就变成
了零。这就是超导
现象
用具有这种特性的 材料可以做成超导 材料
【练习题】
1．影响导体的电阻大小的因素 有材＿料＿、长＿度＿、横＿截＿面__积___和___温__度_。 2、“铜导线比铁导线的电阻小。”这种说法对 吗？应当怎么说？
3、关于导线电阻的大小，下列说法中正确的是 （温度对电阻的影响可以不计） （ D ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电 阻小
小结
1.影响电路中电流大小的因素有：一是 电路两端的电压；二是连接在电路中的 导体；
2.电阻是导体对电流阻碍作用大小的物 理量。
3.导体的电阻的大小决定于导体的材料、 长度、横截面积，还跟温度有关。
4.电阻是导体本身一种性质。
国际单位制中电阻单位是“欧姆”、符号是 “Ω”.
还有千欧（ Κ Ω ）、兆欧（ Μ Ω ）. 1 Κ Ω＝1000 Ω
1 Μ Ω ＝1000 Κ Ω 你想了解欧姆吗
三、常见定值电阻及电路图符号
电路图符号
你知道吗 常见电阻
人的双手间（干燥） 人的双手间（潮湿） 照明灯泡（工作时） 实验用小灯泡 实验用导线（每根）
实验4
研究电阻与温度关系． 导体电阻还与温度有关： 一般地温度越高，电阻越大；
结论
导体的电阻是导体本身一种 性质，它的大小与导体的材 料、长度、截面积和温度有 关．
导体的电阻由材料、长度、 横截面积和温度共同决定.
返回
导体
导体
物体 绝缘体
半导体
但导体和绝缘体之间并 没有绝对的界限，原来不导 电的物体当条件改变时，绝 缘体也可能变成导体！
方法：如何研究导体的电阻与长度的关系？
这种研究物理问题的方法叫做控__制__变__量__法
实验探究 实验一 实验二 实验三
实验一
研究电阻与长度关系
条件---电压相同
材料
镍铬 相 同
长度
2L
横截面积 2S 相 同
电流
0.20A
镍铬
L 2S
0.40A
结论：在材料、横截面积相同的情况下，导 体的电阻跟长度有关，长度越长，电阻越大。
进行实验二
实验探究 实验一 实验二 实验三
实验二
研究电阻与横截面积的关系．
条件---电压相同
材料
镍铬 相 同 镍铬
长度
L 相同 L
横截面积 2S
S
电流
0.20A
0.10A
•结论；在材料、长度相同的情况下，
导体的电阻跟横截面积有关，横截面
积越大，电阻越小。
进行实验三
实验探究 实验一 实验二 实验三
１、学会了研究一个物理量与多个物理量之 间的关系时，要用到控制变量法。
2、知道决定电阻大小的因素有长度、粗细 、材料和温度。
3、了解超导体研究的发展史，以及我国对 超导体的研究走在世界观前列的事实。
实验三
研究导体电阻跟材料关系．说明通过锰铜导 线电流大于通过镍铬合金的电流．
条件—电压相同
材料
锰铜 镍铬
长度 横截面积
电流
L 相同 S 相同
0.25A
ห้องสมุดไป่ตู้
L S
0.10A
结论：长度、横截面积相同时，导体的 电阻与材料有关
以上我们实验探究的方法
?
下面我们将使用另一种方法来研究 电阻与温度的关系！
