第2課時 特殊方法測電阻知識目標 知識要點 課標要求 1．伏阻法測量電阻會設計電路，利用安阻法測量未知阻值的電阻 2．安阻法測量電阻會設計電路，利用安阻法測量未知阻值的電阻 教学过程問題導入小紅準備測一只未知電阻（R x =5～10Ω）的阻值，手邊有以下器材：電池組、電壓表、電流錶、開關、R 0=15Ω的定值電阻、最大阻值為20Ω的滑動變阻器和幾根導線．當她準備實驗時，發現電流錶已經損壞，但一時又找不到新的電流錶替代，小紅頓時犯了愁，不知所措？怎麼辦？從學生的迷惑中導入新課。
合作探究探究點一 伏阻法測量電阻活動1：針對導課問題，讓學生展開討論，在沒有電流錶的條件下，如何測量出未知電阻的阻值？設計出電路圖？展示課件提示：（1）如何獲取到未知電阻的電流？（2）要想讓定值電阻的電流能夠替代未知電阻的電流，這兩個電阻如何連接比較好？學生總結：（1）當給我們一只電壓表和一個已知阻值的電阻R 時，可把已知電阻和未知電阻串聯起來，分別用電壓表測量出兩者的電壓U 1、U 2，再根據公式x x 00U R =R U ，算出未知電阻的阻值。
電路圖如圖所示。
（2）首先將開關S 、S 0閉合，讀出電壓表的示數，記為U ，斷開開關S 0，讀出電壓表的示數為Ux ，則定值電阻R 0兩端的電壓為U-Ux ，則通過R 0的電流為00x x U U I I R -==，所以Rx 的電阻為：Rx=00x x x x x xU U U R U U I U U R ==--．探究點二 安阻法測量電阻活動1：有了伏阻法的測量，師再進一步的拓寬延伸，在情景導課的問題中，如何損壞的不是電流錶，而是電壓表，又如何測量？學生討論交流。
設計出電路圖，並分析出未知電阻的運算式。
展示課件提示：（1）如何獲取到未知電阻的電壓？（2）要想讓定值電阻的電流能夠替代未知電阻的電壓，這兩個電阻如何連接比較好？學生總結：電路圖 運算式 方法一0x 0XI R =R I 方法二0x 0XI R =R I 方法三0x 00I R =R I-I 方法四x 0X I R =R I -I歸納總結：（1）用伏安法測電阻時，無法直接測出待測電阻的大小，只能通過測出導體兩端的電壓和通過導體的電流，通過間接計算才能得出導體的電阻大小，這就是間接測量法。

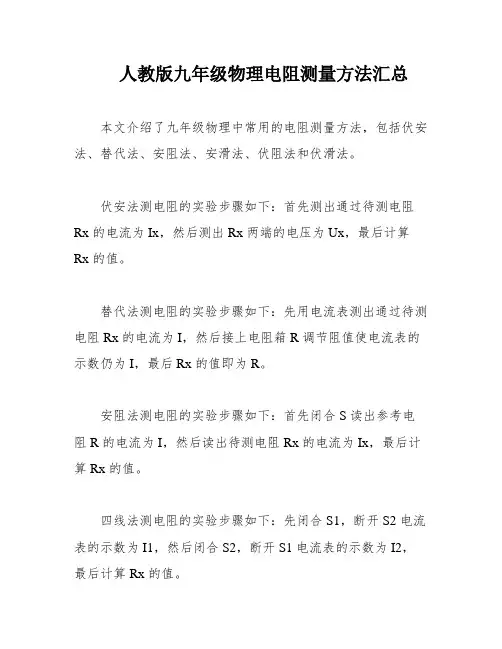

人教版九年级物理电阻测量方法汇总
本文介绍了九年级物理中常用的电阻测量方法，包括伏安法、替代法、安阻法、安滑法、伏阻法和伏滑法。
伏安法测电阻的实验步骤如下：首先测出通过待测电阻Rx 的电流为 Ix，然后测出 Rx 两端的电压为 Ux，最后计算Rx 的值。
替代法测电阻的实验步骤如下：先用电流表测出通过待测电阻 Rx 的电流为 I，然后接上电阻箱 R 调节阻值使电流表的示数仍为 I，最后 Rx 的值即为 R。
安阻法测电阻的实验步骤如下：首先闭合 S 读出参考电阻 R 的电流为 I，然后读出待测电阻 Rx 的电流为 Ix，最后计算 Rx 的值。
四线法测电阻的实验步骤如下：先闭合 S1，断开 S2 电流表的示数为 I1，然后闭合 S2，断开 S1 电流表的示数为 I2，最后计算 Rx 的值。
桥式法测电阻的实验步骤如下：先闭合 S1，断开 S2 读出
电流表的示数为 I1，然后闭合 S1、S2 读出电流表的示数为 I2，最后计算 Rx 的值。
安滑法测电阻的实验步骤如下：先将 P 到 a，电流表的示
数为 I1，然后将 P 到 b，电流表的示数为 I2，最后计算 Rx 的值。
伏阻法测电阻的实验步骤如下：先闭合 S 读出参考电阻 R 的电压为 U，然后测出待测电阻 Rx 的电压为 Ux，最后计算
Rx 的值。
伏滑法测电阻的实验步骤如下：先将 P 到 a，电压表的示
数为 U1，然后将 P 到 b，电压表的示数为 U2，最后计算 Rx
的值。
第3节电阻的测量一、伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
U2、原理：R＝I3、电路图：4、步骤：[1]、根据电路图连接电路。
连接电路时，有以下注意事项：（1）连接电路时，开关应断开；（2）滑动变阻器和两表连接时的注意事项[2]、检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
实验次数电压U/V 电流I/A 电阻R/Ω1U 1I 1R 12U 2I 2R 23U 3I 3R 3[3]、算出三次R 的值，最后求出三次R 的平均值【即为待测电阻的阻值】。
1233R R R R ++=备注：本实验中多次测量、求平均值的目的：减小误差。
二、讨论1、本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。
2、测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx 电流。
根据IUR x =电阻偏小。
3、如图是两电阻的伏安曲线，则R 1＞R 2。
三、测量小灯泡的电阻1.实验过程：（1）实验原理：R=U/I。
（2）实验器材：电源、开关、电流表、电压表、滑动变阻器、待测灯泡(2.5V)、导线若干。
（3）实验电路图：（4）实验步骤：①根据电路图连接实物电路；②将滑动变阻器的滑片P调到阻值最大处，检查电路，试触无误后，闭合开关；③调节滑动变阻器的滑片P，使阻值变小，观察电压表示数，使示数为小灯泡的标定电压值（2.5V）再读出电流表示数，观察灯泡亮度，记录表格；④调节滑动变阻器滑片P，使阻值变大，使用电压表示数为某一值（1V），观察电流表示数，灯泡的亮度，并记录入表格；⑤调节滑动变阻器滑片P，使阻值继续变大，使电压表示数为某一值（0.5V），观察电流表，灯泡的亮度记录入表格；⑥计算电阻值，填入表中；次数电压U/V电流I/A灯泡亮度电阻R/Ω1 2.52130.5⑦分析表格，总结规律。

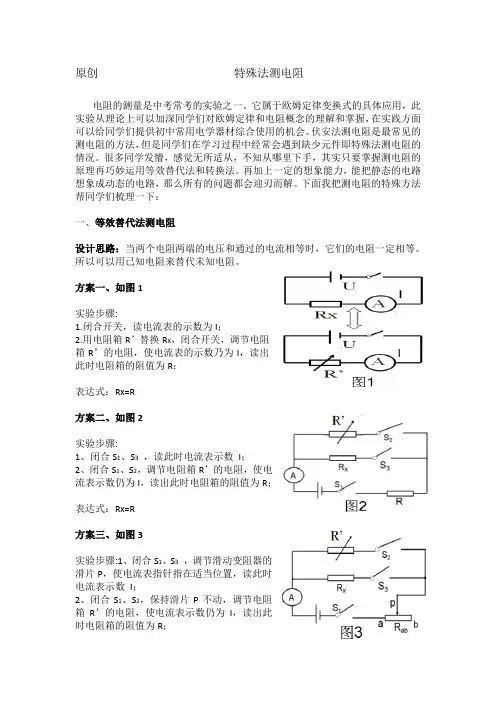

原创特殊法测电阻电阻的测量是中考常考的实验之一。
它属于欧姆定律变换式的具体应用，此实验从理论上可以加深同学们对欧姆定律和电阻概念的理解和掌握，在实践方面可以给同学们提供初中常用电学器材综合使用的机会。
伏安法测电阻是最常见的测电阻的方法，但是同学们在学习过程中经常会遇到缺少元件即特殊法测电阻的情况。
很多同学发懵，感觉无所适从，不知从哪里下手，其实只要掌握测电阻的原理再巧妙运用等效替代法和转换法。
再加上一定的想象能力，能把静态的电路想象成动态的电路，那么所有的问题都会迎刃而解。
下面我把测电阻的特殊方法帮同学们梳理一下：一、等效替代法测电阻设计思路：当两个电阻两端的电压和通过的电流相等时，它们的电阻一定相等。
所以可以用已知电阻来替代未知电阻。
方案一、如图1实验步骤:1.闭合开关，读电流表的示数为I；2.用电阻箱R’替换R X，闭合开关，调节电阻箱R’的电阻，使电流表的示数乃为I，读出此时电阻箱的阻值为R；表达式：Rx=R方案二、如图2实验步骤:1、闭合S1、S3，读此时电流表示数I；2、闭合S1、S2，调节电阻箱R’的电阻，使电流表示数仍为I，读出此时电阻箱的阻值为R；表达式：Rx=R方案三、如图3实验步骤:1、闭合S1、S3，调节滑动变阻器的滑片P，使电流表指针指在适当位置，读此时电流表示数I；2、闭合S1、S2，保持滑片P不动，调节电阻箱R’的电阻，使电流表示数仍为I，读出此时电阻箱的阻值为R；表达式：Rx=R方案四、如图4实验步骤:1、将开关S掷向“1”，读出电流表的示数为I；2、将开关S掷向“2”，调节电阻箱R’的电阻，使电流表的示数乃为I，读出此时电阻箱R’的阻值为R；表达式：Rx=R方案五、如图5实验步骤:1、闭合S1、S3，读此时电压表示数U；2、闭合S1、S2，调节电阻箱R’的电阻，使电压表示数仍为U，读出此时电阻箱R’的阻值为R；表达式：Rx=R方案六、如图6实验步骤:1.将开关S掷向“1”，读电压表的示数为U；2.将开关S掷向“2”，调节电阻箱R’的电阻，使电压表的示数乃为U，读出此时电阻箱R’的阻值为R；表达式：Rx=R方案七、如图7实验步骤:1、闭合S1、S3，调节滑动变阻器的滑片P使电压表指针指在适当位置，读此时电压表示数U；2、闭合S1、S2，保持滑片P不动，调节电阻箱R’的电阻，使电压表示数仍为U，读出此时电阻箱R’的阻值为R；表达式：Rx=R二、转换法测电阻设计思路：若允许拆装表，可把表安装在不同位置，得出并联电路中各支路的电流或串联电路中不同用电器两端的电压；若不允许拆装表可利用开关的断开和闭合，或者滑动变阻器滑片位置的变化，使电路处于两种不同的状态，从而使电流表或电压表有两个不同的读数，再利用欧姆定律和串、并联电路的电流或电压规律，间接求出未知电阻。
第2课时特殊方法测电阻 知识目标 知识要点 课标要求 1．伏阻法测量电阻会设计电路，利用安阻法测量未知阻值的电阻 2．安阻法测量电阻 会设计电路，利用安阻法测量未知阻值的电阻 教学过程问题导入小红准备测一只未知电阻〔R x =5～10Ω〕的阻值，手边有以下器材：电池组、电压表、电流表、开关、R 0=15Ω的定值电阻、最大阻值为20Ω的滑动变阻器和几根导线．当她准备实验时，发现电流表已经损坏，但一时又找不到新的电流表替代，小红顿时犯了愁，不知所措？怎么办？从学生的迷惑中导入新课。
合作探究探究点一 伏阻法测量电阻活动1：针对导课问题，让学生展开讨论，在没有电流表的条件下，如何测量出未知电阻的阻值？设计出电路图？展示课件提示：〔1〕如何获取到未知电阻的电流？〔2〕要想让定值电阻的电流能够替代未知电阻的电流，这两个电阻如何连接比较好？ 学生总结：〔1〕当给我们一只电压表和一个阻值的电阻R 时，可把电阻和未知电阻串联起来，分别用电压表测量出两者的电压U 1、U 2，再根据公式x x 00U R =R U ，算出未知电阻的阻值。
电路图如下列图。
〔2〕首先将开关S 、S 0闭合，读出电压表的示数，记为U ，断开开关S 0，读出电压表的示数为Ux ，则定值电阻R 0两端的电压为U-Ux ，则通过R 0的电流为00x x U U I I R -==，所以Rx 的电阻为：Rx=00x x x x x xU U U R U U I U U R ==--． 探究点二 安阻法测量电阻活动1：有了伏阻法的测量，师再进一步的拓宽延伸，在情景导课的问题中，如何损坏的不是电流表，而是电压表，又如何测量？学生讨论交流。
设计出电路图，并分析出未知电阻的表达式。
展示课件提示：〔1〕如何获取到未知电阻的电压？〔2〕要想让定值电阻的电流能够替代未知电阻的电压，这两个电阻如何连接比较好？ 学生总结：电路图 表达式方法一0x 0XI R =R I 方法二0x 0XI R =R I方法三0x 00I R =R I-I 方法四 x 0X I R =R I -I端的电压和通过导体的电流，通过间接计算才能得出导体的电阻大小，这就是间接测量法。
九年级物理测电阻方法电阻测量的几种方法一、伏安法测电阻根据欧姆定律可得。
用电压表和电流表测出待测电阻两端的电压和通过的电流，就可以计算出电阻。
这种同时用电压表和电流表测电阻的方法称为伏安法。
1．实验器材：电压表1只、电流表1只、滑动变阻器1只、单刀开关1个、电源、导线、待测电阻 1只。
2．实验电路图如图1-1所示。
3．测量的物理量及待测电阻的表达式闭合开关S，移动滑动变阻器的滑片使电压表上有合适的读数，读出电压表的示数U和电流表的示数I，则（实际测电阻时，一般测三组读数，求出每一组读数对应的电阻，再求三个电阻值的平均值作为待测电阻的阻值）。
例1．（2014宜宾中考）电压表内阻较大，在实际电路中也有一定电流通过。
紫琪同学为了测量一电压表的（阻值已知）、内阻，她找来电源、电流表、定值电阻R1．实验器材：电流表1只、单刀开关1个、定值电阻1只、电源、导线、待测电阻 1只。
2．实验电路图如图2-1所示。
3．测量的物理量及待测电阻的表达式把电流表与定值电阻Ro串联在一起，闭合开关S，用电流表测出流过定值电阻Ro 中的电流Io；断开开关S，再把电流表与待测电阻Rx串联在一起，用电流表测出流过待测电阻Rx 中的电流Ix。
因为Ro与Rx两端的电压相等，所以Io Ro=IxRx，解得。
方法二1．实验器材：电流表1只、单刀开关2个、定值电阻1只、电源、导线、待测电阻 1只。
2．实验电路图如图2-2所示。
3．测量的物理量及待测电阻电源的表达式闭合开关S1，断开S2，测出流过定值电阻Ro中的电流Io ；闭合开关S1、S2，测出电路中的总电流I。
因为Ro与Rx两端的电压相等，所以Io Ro=（I-Io）Rx，解得。
例2．（2014北京中考）晓亮利用阻值为R的定值电阻和一块电流表测量未知电阻Rx的阻值。
他选择了满足这个实验要求的器材，并连接了部分实验电路，如图2-2-1所示。
（1）为了测出电阻Rx的阻值，请添加一根导线完成如图所示的实验电路的连接。
九年级物理电阻的测量方法汇总1.伏安法测电阻
实验步骤:
（1）测出通过Rx的电流为Ix；
（2）测出Rx两端的电压为Ux；
（3）则Rx=______。
2.替代法测电阻
实验步骤:
（1）用电流表测出通过Rx的电流为I；
（2）接上电阻箱R调节阻值使电流表的示数仍为I；（3）则Rx=R
3.安阻法测电阻
实验步骤:
（1）闭合S读出R0的电流为I0;
（2）读出R x的电流为I x ;
（3）R x=_________ 实验步骤:
(1)闭合S1，断开S2电流表的示数为I1
(2)闭合S2，断开S1电流表的示数为I2
(3)Rx=
实验步骤:
（1）闭合S1，断开S2读出电流表的示数为I1（2）闭合S1、S2读出电流表的示数为I2（3）则待测电阻Rx= _____________.
实验步骤:
（a）闭合S1，断开S2读出电流表的示数为I1; （b）闭合S1、S2读出电流表的示数为I2；（c）则待测电阻Rx= _____________
实验步骤:
（1）S接a时电流表的示数为I1；
（2）S接b时电流表的示数为I2；
（3）则Rx=_________
实验步骤：
（a）S1、S2闭合电流表的示数为I1；（b）S1闭合，S2断开电流表的示数为I2；（c）Rx=_____________
4.安滑法测电阻
实验步骤:
(1)P到a时电流表的示数为I1;
(2)P到b时电流表的示数为I2;
(3)则Rx=_____________.
5.伏阻法测电阻
实验步骤:
（1）S闭合读出R0的电压为U0;
（2）再测出Rx的电压为Ux ;
（3）Rx=_________
实验步骤: (1)S1、S2闭合,电压表的示数为U1；
(2)S1闭合，S2断开电压表的示数为U2；
(3)则Rx=
实验步骤:
(1)S1、S2闭合,电压表的示数为U1；
(2)S1闭合，S2断开电压表的示数为U2；
(3)则Rx= _____________.
实验步骤:
(1)S接a时电压表的示数为U1
(2)S接b时电压表的示数为U2
(3)则Rx=____________
6.伏滑法测电阻
实验步骤:
(1)P到a时电压表的示数为U1;
(2)P到b时电压表的示数为U2;
(3)则Rx=___________。
