铸造生产中铸件造型方法的选择

1怎么判断铸件结构是否合理？零件结构的铸造工艺性是指零件的结构应符合铸造生产的要求，易于保证铸件品质，简化铸造工艺过程和降低成本。

（1）铸件应有合适的壁厚（2）铸件结构不应造成严重的收缩阻碍，注意壁厚过渡和圆角。

（3）铸件内壁应薄于外壁（4）壁厚力求均匀，减少肥厚部分，防止形成热节（5）有利于补缩和实现顺序凝固（6）防止铸件翘曲变形（7）避免浇注位置上有水平的大平面结构2铸造方法选择的原则(1)优先采用砂型铸造，更要优先选用湿型(2)铸造方法应和生产批量相适应1)大批量生产的铸件大量生产的工厂应创造条件采用技术先进的造型、造芯方法。

2)单件小批量生产的铸件单件小批生产的重型铸件，手工造型仍是重要的方法，手工造型能适应各种复杂的要求比较灵活，不要求很多工艺装备。

3）特种铸造低压铸造、压铸、离心铸造等铸造方法，因设备和模具的价格昂贵，所以只适合批量生产（3）造型方法应适合工厂条件（4）要兼顾铸件的精度要求和成本3浇注位置的确定？浇注位置选择应遵循的原则1．铸件的重要部分应尽量置于下部。

2．重要加工面应朝下或呈直立状态3. 使铸件的大平面朝下，避免夹砂结疤类缺陷。

4．应保证铸件能充满。

5．应有利于铸件的补缩 6. 避免用吊砂、吊芯或悬臂式砂芯，便于下芯、合箱及检验。

7. 应使合箱位置、浇注位置和铸件冷却位置相一致这样可避免变合箱后或于浇注后再次翻转铸型4分型面的选择原则分型面的选择原则如下：1. 应使铸件全部或大部分置于同一半型内 2. 应尽量减少分型面的数目；3.分型面尽量选用平面；4.便于下芯、合箱和检查型腔尺寸； 5.不使砂箱过高6. 受力件的分型面选择不应削弱铸件结构强度； 7. 注意减轻铸件清理和机械加工量5 浇口杯的作用①可用来承接来自浇包的金属液，防止金属液飞溅和溢出，便于浇注；②减轻金属液流对型腔的冲击；③分离渣滓和气泡，阻止其进入型腔；④增加充型压力头。

6消除水平漩涡的措施（1）使用深度大的浇口杯，深度应大于直浇道上端直径的5倍；（2）应用拔塞、浮塞和铁隔片等方法，使浇口杯内液体达到深度要求时，再向直浇道提供洁净的金属（3）在浇口杯底部安置筛网砂芯或雨淋砂芯来抑止水平旋涡。

铸造造型的名词解释铸造，作为一种重要的金属加工方式，是通过将熔融金属注入至特定模具中，经过冷却凝固后，进行形状复制的过程。

而铸造造型则是指在这个过程中，所采用的各种模具和形状设计。

1. 材料选择与准备铸造造型的第一步是选择适合铸造的材料。

在金属铸造中，通常使用的材料包括铸铁、铸钢、铝合金等。

不同的材料有不同的特性和适用范围，需要根据所需产品的要求选择合适的材料。

在准备时，需要对所选材料进行适当的预处理，例如除去杂质、调整成分等。

2. 模具设计与制作模具是铸造造型的核心部分，决定了最终铸件的形状和尺寸。

模具可以分为砂型、金属型、陶瓷型等多种类型，选择合适的模具取决于铸件的要求和铸造工艺。

模具的制作需要根据产品的设计图纸来进行，其中包括模具的结构、内部通道、卡位等细节。

3. 铸造工艺与操作在进行铸造造型时，需要进行一系列的工艺步骤和操作。

首先是将选定的材料加热至熔化状态，通常是通过高温炉进行。

然后将熔融金属注入到模具中，并控制注入的速度和压力，以确保铸件的完整性和质量。

接着是待金属冷却凝固后，进行模具的拆卸和铸件的取出。

最后是对铸件进行表面整理、去除毛刺和尺寸检验等后续工序。

4. 质量控制与改进铸造造型是一个复杂的过程，需要严格的质量控制，以确保最终的产品满足设计要求。

常见的质量控制手段包括完善的工艺参数、严格的检验标准、合理的检测方法等。

同时，铸造造型也需要不断进行改进和优化，通过调整工艺、改进模具设计等方式提高产品的质量和性能。

总结：铸造造型作为一种重要的金属加工方式，对于制造业具有不可替代的意义。

它通过选择合适的材料和模具，并经过精心设计和操作，实现了金属产品的复制和生产。

铸造造型需要高度的技术水平和经验积累，同时也需要不断的创新和改进，以适应不断变化的市场需求。

只有不断提高铸造造型的质量和效率，才能更好地满足用户的需求，推动制造业的发展与进步。

铸造常用的造型方法“哎呀，这东西坏了，得重新做一个呀！”我不禁嘟囔着。

铸造，这可是一门相当有意思的工艺呢。

铸造常用的造型方法有好几种，且听我慢慢道来。

首先就是砂型铸造啦。

这就像是搭积木一样，先准备好型砂，然后把模样放在砂箱里，用型砂把模样埋起来，再把模样取出来，就留下了一个型腔。

步骤听起来简单，可做起来得特别细心呢！在这个过程中，要注意型砂的湿度和紧实度，太湿了或者太松了都不行，那可就容易出问题啦。

砂型铸造的应用场景那可多了去了，像一些大型的铸件，比如机床的底座啊，就经常用砂型铸造。

它的优势就是成本相对较低，而且能铸造出各种形状复杂的零件。

我记得有一次，我们要做一个发动机的缸体，就是用砂型铸造的方法。

大家齐心协力，先仔细地调配型砂，然后小心翼翼地把模样放进去，再一点一点地填砂、紧实。

当最后把铸件取出来的时候，哇，那种成就感简直爆棚！虽然过程中也遇到了一些小麻烦，比如有个地方型砂没填好出现了缺陷，但通过大家的努力都一一解决了。

还有金属型铸造呢。

这个就像是做蛋糕用的模具，把金属液倒进模具里，等冷却了就成型啦。

操作的时候要注意模具的预热和涂料的涂刷，这可关系到铸件的质量呢。

金属型铸造适用于大批量生产，它的优点是铸件的精度高、表面质量好。

就像上次我们做一批小零件，用的就是金属型铸造。

大家分工明确，有人负责预热模具，有人负责涂刷涂料，有人负责浇注金属液。

当看到那一个个亮晶晶的小零件从模具里出来的时候，大家都兴奋得不行。

另外，消失模铸造也很有趣呢。

先做好一个泡沫模样，然后把它埋在型砂里，浇注的时候泡沫模样就会消失，金属液就会占据原来泡沫模样的位置。

这个方法特别适合做一些形状特别复杂的铸件。

在操作的时候要注意泡沫模样的制作精度和型砂的透气性。

我曾经参与过一个工艺品的铸造，用的就是消失模铸造。

看着那个精美的泡沫模样，我心里还真有点舍不得呢，不过一想到它会变成一个更漂亮的金属工艺品，又充满了期待。

当最后看到那个栩栩如生的工艺品出现在眼前时，那种惊喜真是难以言表。

手工砂型铸造常用的基本造型方法
手工砂型铸造是一种常用的铸造方法,它适用于各种形状和大小
的产品制造。

以下是手工砂型铸造常用的基本造型方法:
1. 分割法:是将铸件的轮廓和外形分割成几个独立的部分,然后
按照一定的顺序粘贴砂型、涂覆熔化金属和浇注。

2. 挖孔法:是将铸件的轮廓挖成一定形状的孔洞,然后粘贴砂型、涂覆熔化金属和浇注。

3. 铸造法:是将铸件的轮廓和外形铸造成形状和尺寸的砂型,然
后在砂型上按照一定的方法进行装饰和保护,再涂覆熔化金属和浇注。

4. 粘砂法:是将砂型表面涂上一层熔融的砂,然后将其与铸件一
起放入铸造机中浇注。

5. 砂型和金属的综合法:是将铸件的轮廓和外形先铸造成砂型,
然后在砂型表面涂覆一层金属,再将其与砂型分离,然后用砂型铸造
方法制造铸件。

以上是手工砂型铸造常用的基本造型方法,根据不同的产品和铸
件的特点,可以选择不同的方法进行制造。

铸造方案设计铸造工艺方案设计，是整个铸造工艺及工装设计中最基本而又最重要的部分之一。

正确的铸造工艺方案，可以提高铸件质量，简化铸造工艺，提高劳动生产率。

铸造工艺方案设计的内容主要有：铸造工艺方法的选择；铸件浇注位置及分型面的选择；铸件初加工基准面的选择；铸造工艺设计有关工艺参数的选择，型芯的设计等。

一、铸造工艺方法的选择目前铸造方法的种类繁多，按生产方法可分为砂型铸造和特种铸造两大类，而砂型铸造按浇注时砂型是否经过了烘干又分为湿型、干型、表面干型和自硬型铸造。

特种铸造可分为金属型铸造、压力铸造、低压铸造、离心铸造、壳型铸造，熔模铸造、陶瓷型铸造，等等。

各种铸造方法都有其特点和应用范围，究竟应该采用哪一种方法，应根据零件特点、合金种类、批量大小、铸件技术要求的高低以及经济性加以综合考虑。

1.零件结构特点零件的结构特点主要包括铸件的壁厚大小、形状及重量大小等，应根据不同铸件的结构特点选择合适的铸造工艺方法。

（1）砂型铸造的特点①由于内部砂芯、活块模样、气化模及其他特殊的造型技术等有利条件，可以生产结构形状比较复杂的铸件。

②铸件的大小和重量几乎不受限制，铸件重量一般是几十克到几百千克。

③砂型铸造对铸件最小壁厚有一定限制。

（2）熔模铸造的特点①可以铸出形状极为复杂的铸件，其复杂程度是任何其他方法难以达到的。

虽然一个压型所能制出的熔模形状较简单，但可用几个压型分别制出复杂零件的不同部分，然后焊合在一起，组成复杂零件的熔模。

②熔模铸造可铸出清晰的花纹、文字。

③能铸出孔的最小直径可达0.5mm，铸件的最小壁厚为0.3mm，但不宜铸造壁厚大的铸件。

其比较适宜生产的铸件重量为几十克至几千克，但它能生产的铸件重量为几克至几十千克。

（3）金属型铸造的特点①金属型铸造的铸件重量范围一般为0.1～135kg，个别可达225kg。

②由于金属型的型腔是用机械加工方法制出的，所以铸件的结构形状不能很复杂，更应考虑从铸型中取出铸件的可能性。

制造工艺详解-—铸造铸造是人类掌握比较早的一种金属热加工工艺，已有约6000年的历史。

中国约在公元前1700～前1000年之间已进入青铜铸件的全盛期,工艺上已达到相当高的水平。

一、铸造的定义和分类铸造的定义:是将液体金属浇铸到与零件形状相适应的铸造空腔中，待其冷却凝固后,获得具有一定形状、尺寸和性能金属零件毛坯的成型方法。

常见的铸造方法有砂型铸造和精密铸造，详细的分类方法如下表所示。

砂型铸造:砂型铸造—-在砂型中生产铸件的铸造方法。

钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。

由于砂型铸造所用的造型材料价廉易得，铸型制造简便，对铸件的单件生产、成批生产和大量生产均能适应，长期以来，一直是铸造生产中的基本工艺。

精密铸造：精密铸造是用精密的造型方法获得精确铸件工艺的总称.它的产品精密、复杂、接近于零件最后形状，可不加工或很少加工就直接使用，是一种近净形成形的先进工艺.铸造方法分类二、常用的铸造方法及其优缺点1。

普通砂型铸造制造砂型的基本原材料是铸造砂和型砂粘结剂。

最常用的铸造砂是硅质砂,硅砂的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。

应用最广的型砂粘结剂是粘土，也可采用各种干性油或半干性油、水溶性硅酸盐或磷酸盐和各种合成树脂作型砂粘结剂。

砂型铸造中所用的外砂型按型砂所用的粘结剂及其建立强度的方式不同分为粘土湿砂型、粘土干砂型和化学硬化砂型3种.砂型铸造用的是最流行和最简单类型的铸件已延用几个世纪。

砂型铸造是用来制造大型部件，如灰铸铁，球墨铸铁，不锈钢和其它类型钢材等工序的砂型铸造。

其中主要步骤包括绘画,模具，制芯,造型,熔化及浇注，清洁等.工艺参数的选择加工余量：所谓加工余量,就是铸件上需要切削加工的表面，应预先留出一定的加工余量，其大小取决于铸造合金的种类、造型方法、铸件大小及加工面在铸型中的位置等诸多因素。

起模斜度:为了使模样便于从铸型中取出,垂直于分型面的立壁上所加的斜度称为起模斜度.铸造圆角：为了防止铸件在壁的连接和拐角处产生应力和裂纹，防止铸型的尖角损坏和产生砂眼，在设计铸件时，铸件壁的连接和拐角部分应设计成圆角。

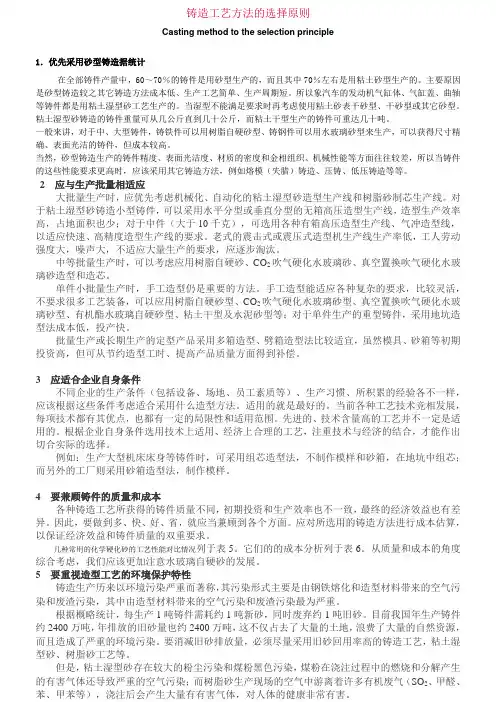

铸造工艺方法的选择原则Casting method to the selection principle1．优先采用砂型铸造据统计在全部铸件产量中，60～70％的铸件是用砂型生产的，而且其中70％左右是用粘土砂型生产的。

主要原因是砂型铸造较之其它铸造方法成本低、生产工艺简单、生产周期短。

所以象汽车的发动机气缸体、气缸盖、曲轴等铸件都是用粘土湿型砂工艺生产的。

当湿型不能满足要求时再考虑使用粘土砂表干砂型、干砂型或其它砂型。

粘土湿型砂铸造的铸件重量可从几公斤直到几十公斤，而粘土干型生产的铸件可重达几十吨。

一般来讲，对于中、大型铸件，铸铁件可以用树脂自硬砂型、铸钢件可以用水玻璃砂型来生产，可以获得尺寸精确、表面光洁的铸件，但成本较高。

当然，砂型铸造生产的铸件精度、表面光洁度、材质的密度和金相组织、机械性能等方面往往较差，所以当铸件的这些性能要求更高时，应该采用其它铸造方法，例如熔模（失腊）铸造、压铸、低压铸造等等。

2 应与生产批量相适应大批量生产时，应优先考虑机械化、自动化的粘土湿型砂造型生产线和树脂砂制芯生产线。

对于粘土湿型砂铸造小型铸件，可以采用水平分型或垂直分型的无箱高压造型生产线，造型生产效率高，占地面积也少；对于中件（大于10千克），可选用各种有箱高压造型生产线、气冲造型线，以适应快速、高精度造型生产线的要求。

老式的震击式或震压式造型机生产线生产率低，工人劳动强度大，噪声大，不适应大量生产的要求，应逐步淘汰。

中等批量生产时，可以考虑应用树脂自硬砂、CO2吹气硬化水玻璃砂、真空置换吹气硬化水玻璃砂造型和造芯。

单件小批量生产时，手工造型仍是重要的方法。

手工造型能适应各种复杂的要求，比较灵活，不要求很多工艺装备，可以应用树脂自硬砂型、CO2吹气硬化水玻璃砂型、真空置换吹气硬化水玻璃砂型、有机酯水玻璃自硬砂型、粘土干型及水泥砂型等；对于单件生产的重型铸件，采用地坑造型法成本低，投产快。

批量生产或长期生产的定型产品采用多箱造型、劈箱造型法比较适宜，虽然模具、砂箱等初期投资高，但可从节约造型工时、提高产品质量方面得到补偿。

常用的铸造造型方法
1. 砂型铸造：使用砂模具来制造铸件形状的铸造方法。

2. 铸造模铸造：使用铸模来制造铸件形状的铸造方法。

3. 压铸：将金属熔化后，注入金属模具中，用高压使金属充满模具，待冷却固化后即可取出成型件。

4. 低压铸造：在铸造前将模具密封，在恒底压力和真空环境下进行铸造。

5. 真空铸造：在铸造前将模具密封，在低压和真空环境下进行铸造。

6. 熔模铸造：将固态金属铸造成具有模拟形状的铸造方法。

7. 铸造模压制成型法：将铸造模具中的铸造材料加压成型，再进行烧结结晶，得到铸造件。

8. 水玻璃铸造法：将石墨、铁或其他金属制成模具，再将水玻璃与石英砂混合后倒入模具中，待凝固后取出成型件。

9. 泥模铸造法：用泥土制成模具，再把铁或铜水倒入模具中，待凝固后取出铸件。

绪论本文资料绝非抄袭，一家之见解，鄙薄之意，望老师海涵。

成文的初衷是在锻造与铸造工艺间，选择最优点，予其发挥，避其缺点。

换言之，恰当的做出，什么零件最好采取铸造工艺，什么零件最好采取锻造工艺。

摘要：随着热加工工艺的不断发展与完善，新型的加工工艺层出不群，加工方法不断改进，与之，加工技艺的不断娴熟，在选择采用何种加工工艺的基础上，倾向于最优化的选择。

对于传统的两种热加工工艺：锻造，铸造，在选择热加工的工艺上，横向与纵向的从加工难易程度，加工的精度，成型度，表面质量，综合的力学性能，经济性等方面予以考虑。

关键词：锻造铸造优缺陷区别应用选择正文：锻造是一种利用锻压机械对金属坯料施加压力，使其产生塑性变型以获得具有一定机械性能、一定形状和尺寸锻件的加工方法，锻压(锻造与冲压)的两大组成部分之一。

通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。

相关机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。

（一）锻造方法：1）自由锻只用简单的通用性工具，或在锻造设备上、下砧间直接使坯料变形而获得所需的几何形状及内部质量的锻件，称为自由锻。

①基本工序可分为拔长、镦粗、冲孔、弯曲等。

拔长：也称为延伸，它是使坯料横断面积减小、长度增加的锻造工序。

镦粗：是使毛坯高度减小，横断面积增大的锻造工序。

冲孔：是利用冲头在镦粗后的坯料上冲出透也或不透孔的锻造方法。

弯曲：采用一定的工模具将毛坯弯成所规定的外形的锻造工序。

②自由锻的特点及应用特点：工艺灵活性较大，生产准备的时间较短；生产率低，锻件精度不高，不能锻造形状复杂的锻件。

应用：自由锻是大型锻件的主要生产方法。

这是因为自由锻可以击碎钢锭中粗大的铸造组织，锻合钢锭内部气孔、缩松等空洞，并使流线状组织沿锻件外形合理分布。

2）胎模锻胎模锻是在自由锻设备上使用可移动模具（胎模）生产模锻件的一种锻造方法。
