皮带输送机技术规格书一、概述皮带输送机为连接式槽形带式输送机，包括传动滚筒、张紧轮、托辊、回程托辊、皮带清扫器以及侧边挡板等。
输送机部件能互换，输送机能将脱水后的污泥输送至共用水平螺旋输送机，输送机仅在板框压榨机工作时运行，也适合于连续24小时运行。
皮带输送机除接渣斗外其余位置均密封处理，密封材料选用不锈钢304，密封部分能方便拆卸并预留观察孔。
皮带输送机末端设置出料收集装置，材质不锈钢SS304。
二、技术参数三、主要部件及结构特点（1）输送带皮带输送机采用适于输送高腐蚀性的材料制作的专用输送带，输送带采用普通型合成夹布橡胶，输送带表面光滑，长期使用不易变形，具有较好的耐磨性，并对生活及工业废水包括油脂具有较好的耐腐蚀性，胶带能承受来自卸料槽的沉重及锐缘的废料。
输送带系搭接型，其搭接处采用既平整又牢固的硫化接头，接头处无明显凹凸不平现象，既不影响设备的平稳运转，亦不影响清扫，这种接头的强度能达到橡胶带强度的85-90%，能防止带芯腐蚀，从而延长了输送带的寿命。
输送机设有防止污物缠绕托辊的挡板，防止污物散落。
输送带松驰后的长度涨紧由机架尾部螺旋式张紧装置进行调节，同时头部出料口的滚筒处设置重力式清扫器，以扫除输送带上黏附的垃圾，避免返程带回。
（2）驱动滚筒皮带输送机的驱动装置安装在输送机的出料端，于重载型密封的轴承制作上运行，采用电机滚筒合为一体的油冷式电动滚筒，电动机和减速齿轮装在滚筒空腔内，空腔内充有冷却润滑油，工作对电动机进行冷却，并润滑齿轮和轴承，具有结构简单紧凑、重量轻、操作安全等特点。
驱动滚筒减速电机型式：电动油浸滚筒，具备电机过热保护、扭矩过载保护装置及室外-40℃—70℃气温范围内正常运行的能力。
（3）张紧轮张紧轮的作用是保证输送机带具有足够的张力，以使输送带和驱动滚筒间产生必需的磨擦力以免打滑，使输送机正常运转。
输送机张紧装置为螺杆式张紧装置，张紧轮位于输送机的进料端，并在重载密封的轴承支座上运行，张紧轮富有高强度的螺杆操作皮带张紧机构，调节行程不小于500mm。
矿用皮带机型号及其参数矿用皮带机是一种重要的输送设备，广泛应用于煤矿、金属矿山、建筑材料、化工、电力、粮食等行业，其作用是将物料从一个地点输送到另一个地点。
根据不同生产需求和物料输送要求，矿用皮带机有多种不同的型号和参数。
1.型号1：DJ型矿用皮带机参数：-输送能力：100-10000 t/h-传动带宽：500-2200 mm-输送长度：100-4000 m-传动速度：0.8-4.0 m/s-输送物料：煤炭、矿石、矿渣等2.型号2：TD型矿用皮带机参数：-输送能力：200-3000 t/h-传动带宽：500-1600 mm-输送长度：100-2000 m-传动速度：0.8-5.0 m/s-输送物料：煤炭、矿石、矿渣等3.型号3：DT型矿用皮带机参数：-输送能力：100-1500 t/h-传动带宽：500-1400 mm-输送长度：100-2000 m-传动速度：0.8-4.5 m/s-输送物料：煤炭、矿石、矿渣等以上仅是几个常见的矿用皮带机型号和参数，实际上市场上还有更多款式和规格可供选择。
对于不同的生产厂家和工程项目来说，选择合适的型号和参数的矿用皮带机是非常重要的。
矿用皮带机的参数对于其运行效率、输送能力和使用寿命都有很大的影响。
例如，输送能力直接关系到设备每小时能够输送的物料数量，传动带宽决定了输送物料的宽度，输送长度则反映了设备能够覆盖的范围。
此外，传动速度也是一个重要的参数，过高或过低的传动速度都会影响到设备的正常运行。
过高的传动速度会增加设备的磨损和能耗，过低的传动速度会导致物料堆积和堵塞。
对于不同的物料和工况，需要选择合适的矿用皮带机型号和参数，以确保设备的运行效率和可靠性。
而在选择设备时，还需要考虑输送距离、输送斜度、物料性质、环境温度等因素，以便选购适用于具体工程项目的矿用皮带机。
总之，矿用皮带机是一种重要的输送设备，不同型号的矿用皮带机具有不同的参数，参数的选择应根据具体的生产需求和物料输送要求来确定。

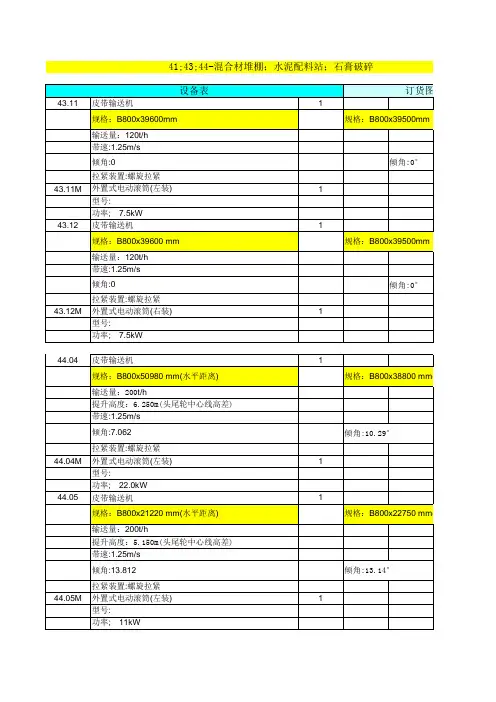

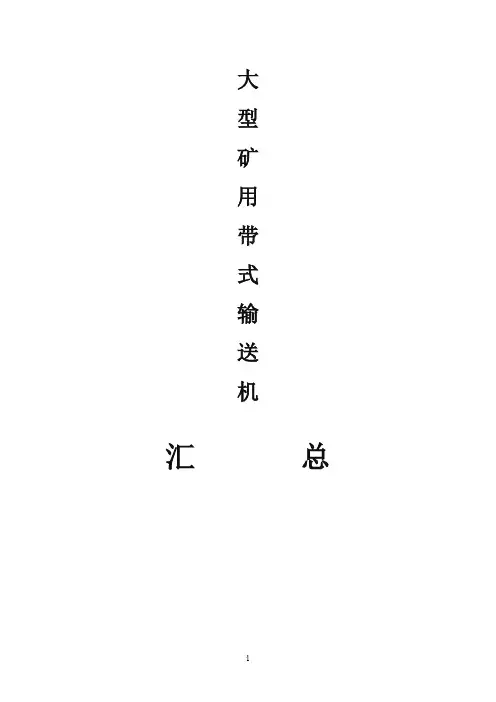

大型矿用带式输送机汇总Content目录产品介绍DTS、DTL通用固定带式输送机----------------------------------3DT(II)A型固定带式输送机-----------------------------------------5TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9DX系列钢绳芯带式输送机----------------------------------------10带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13DTS、DTL通用固定带式输送机使用范围及特点：用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。
可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。
产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。
技术参数：DTL100系列带式输送机除了以上产品，还包括：DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90、 DTL100/63/2*75、DTL100/63/2*55、 DTL100/63/160、DTL100/63/132、 DTL100/63/110、DTL100/63/90、 DTL100/63/75、DTL100/63/55、DTL80系列带式输送机包括：DTL80/40/2*132、 DTL80/40/2*110、DTL80/40/2*90、 DTL80/40/2*75、DTL80/40/2*55、 DTL80/40/160、DTL80/40/132、 DTL80/40/110、DTL80/40/90、 DTL80/40/75、DTL80/40/55、 DTL80/40/30、DTL65系列带式输送机包括：DTL65/30/75、 DTL65/30/55、DTL65/30/37、 DTL65/25/30、DTL65/25/22、 DTL65/20/18.5、DTL65/20/15、DT(II)A型固定带式输送机使用范围及特点：本产品是DTII型系列产品的改进产品，可用于煤炭、矿山、港口、电站、建材、冶金等行业，可输送松散密度为0.5-2.5t/m3的各种散状物或物品，工作环境温度-25℃-40℃，使用于倾斜及水平输送，也可以采用带凸凹弧线与直线段组合输送形式。
1、带式输送机的原始技术参数带式输送机的原始技术参数如下表：2、带式输送机驱动功率计算2.1 驱动形式的确定驱动装置是带式输送机的动力传递机构。
一般由电动机、联轴器、减速器及驱动滚筒组成。
根据不同的使用条件和工作要求，带式输送机的驱动方式，可分单电机驱动、多电机驱动、单滚筒驱动、双滚筒驱动和多滚筒驱动几种，如下表。
表本次设计选用电动滚筒传动型式，单电机单滚筒驱动。
2.2 运行阻力与逐点张力计算法输送带的张力包括有拉紧装置所形成的初张力，克服各种阻力所需要的张力及由动载荷所产生的张力。
2.2.1 输送带运行阻力运行阻力分为直线段、曲线段及其他附加阻力，现分别叙述：（1）直线段运行阻力如图2－2所示，运行阻力包括两部分，一部分是摩擦阻力；一部分是由下滑力(自重分力)引起的阻力。
由摩擦力引起的阻力总是为正，但由下滑力引起的阻力在此段输送带向上运行时为正，向下为负。
图 1承载段(或称为重段)运行阻力为： z F =正压力×阻力系数±下滑力 因为 正压力=βcos )(0gL q q q tz ++下滑力=()βsin 0gL q q +所以运行阻力计算综合该机各类特性参数和技术特性，考虑到输送量中等，运输距离较短，带宽为800mm,且为固定用输送机，为此可以初选输送带如下：尼龙带胶带型号:NN-200，σ=200 N/m ，输送带每米质量6.100=q ㎏/m 。
初选层数Z=5 覆盖胶厚度=3+1.5 mm 胶带总厚度=8.8 mm ，接头采用硫化接头（1）承载段运行阻力的计算()()[]g L q q Lw q q q F z tz z ββsin cos 00+±++=物流每米质量：56.55236004000003600=⨯==νQ q ㎏/m(托辊直径的大小与带宽及被运送物料的松散比重和块度有关。
被运物料的松散比重和块度越大，托辊的直径亦应越大。
托辊直径增大，其重量也相应增大，但同时使胶带的运转条件改善，促使胶带的运行阻力系数减小。
矿用带式输送机汇总Content目录产品介绍DTS、DTL通用固定带式输送机----------------------------------3DT(II)A型固定带式输送机-----------------------------------------5TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9DX系列钢绳芯带式输送机----------------------------------------10带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13DTS、DTL通用固定带式输送机使用范围及特点：用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。
可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。
产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。
技术参数：DTL100系列带式输送机除了以上产品，还包括：DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90 、 DTL100/63/2*75、DTL100/63/2*55 、 DTL100/63/160、DTL100/63/132 、 DTL100/63/110、DTL100/63/90 、 DTL100/63/75、DTL100/63/55、DTL80系列带式输送机包括：DTL80/40/2*132、 DTL80/40/2*110、DTL80/40/2*90、 DTL80/40/2*75、DTL80/40/2*55、 DTL80/40/160、DTL80/40/132、 DTL80/40/110、DTL80/40/90、 DTL80/40/75、DTL80/40/55、 DTL80/40/30、DTL65系列带式输送机包括：DTL65/30/75、 DTL65/30/55、DTL65/30/37、 DTL65/25/30、DTL65/25/22、 DTL65/20/18.5、DTL65/20/15、DT(II)A型固定带式输送机使用范围及特点：本产品是DTII型系列产品的改进产品，可用于煤炭、矿山、港口、电站、建材、冶金等行业，可输送松散密度为0.5-2.5t/m3的各种散状物或物品，工作环境温度-25℃-40℃，使用于倾斜及水平输送，也可以采用带凸凹弧线与直线段组合输送形式。
各皮带机技术参数皮带机是一种传送带式的输送设备，广泛应用于矿山、港口、电厂等各个行业。
以下是皮带机的一些常见技术参数：1.机身长度：皮带机的长度是根据客户的需求而定的，可以根据现场实际情况进行定制。
一般来说，皮带机的长度可以从几米到几百米不等。
2. 传送带宽度：传送带的宽度取决于所要输送的物料的尺寸和产量要求。
常见的传送带宽度有500mm、650mm、800mm、1000mm等多种规格。
3.传送带速度：传送带的速度也是根据具体需求而定的，可以通过电机的变频调速来控制。
一般来说，传送带的速度在0.8m/s到4m/s之间。
4.传送能力：皮带机的传送能力也是根据物料的性质和输送距离来确定的。
通常使用的单位是吨/小时，可以根据实际需求进行设计和调整。
5.输送角度：输送角度是指传送带的倾斜角度，也叫做倾角。
一般来说，输送角度的范围可以从0度（水平输送）到90度（垂直输送）不等。
7.电压和频率：电压和频率是皮带机所需的电力参数，通常有220V、380V、440V等多种选择，频率一般为50Hz或60Hz。
8.机身重量：皮带机的机身重量也是根据实际情况而定的，包括传送带、托辊、机架等组成部分的重量。
机身重量通常以吨为单位进行计算。
9.材质和结构：皮带机的机身和传送带通常采用高强度钢材或合金材料制造，以确保足够的强度和耐磨性。
机身的结构形式多样，包括直线式、弯道式、斜坡式等。
10.驱动方式：皮带机的驱动方式有多种选择，主要有电动驱动、液压驱动和机械驱动等。
电动驱动是最常见的方式，通过电机和减速器来驱动传送带运行。
总之，皮带机的技术参数是根据实际需求和现场情况来确定的，以上仅为一般情况下的常见参数。
在选型和设计时，需要根据具体情况进行综合考虑，确保皮带机的正常运行和高效输送。
矿用带式输送机汇总Content目录产品介绍DTS、DTL通用固定带式输送机----------------------------------3 DT(II)A型固定带式输送机-----------------------------------------5 TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7 SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9 DX系列钢绳芯带式输送机----------------------------------------10 带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13DTS、DTL通用固定带式输送机使用范围及特点：用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。
可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。
产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。
技术参数：DTL100系列带式输送机除了以上产品，还包括：DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90 、DTL100/63/2*75、DTL100/63/2*55 、DTL100/63/160、DTL100/63/132 、DTL100/63/110、DTL100/63/90 、DTL100/63/75、DTL100/63/55、DTL80系列带式输送机包括：DTL80/40/2*132、DTL80/40/2*110、DTL80/40/2*90、DTL80/40/2*75、DTL80/40/2*55、DTL80/40/160、DTL80/40/132、DTL80/40/110、DTL80/40/90、DTL80/40/75、DTL80/40/55、DTL80/40/30、DTL65系列带式输送机包括：DTL65/30/75、DTL65/30/55、DTL65/30/37、DTL65/25/30、DTL65/25/22、DTL65/20/18.5、DTL65/20/15、DT(II)A型固定带式输送机使用范围及特点：本产品是DTII型系列产品的改进产品，可用于煤炭、矿山、港口、电站、建材、冶金等行业，可输送松散密度为0.5-2.5t/m3的各种散状物或物品，工作环境温度-25℃-40℃，使用于倾斜及水平输送，也可以采用带凸凹弧线与直线段组合输送形式。
该产品有单点驱动和多点驱动方式，驱动功率30-1000KW，拉紧装置有螺旋式、车式、垂直式、固定式和绞车式四种，产品标准符合MT821-1999《煤矿井下用带式输送机托辊技术条件》和GB10951《带式输送机技术要求》。
技术参数：TD75型带式输送机使用范围及特点:使用与煤矿、化工、冶金、轻工、水电等部分运输散装物料或成品之用，工作环境温度在-10℃-+40℃之间，被运送物在50℃以下，输送物料的容量在2.5t/m3以下，功率选用185kw以下的范围。
主要由输送机、驱动装置、电动滚筒、传动滚筒、改向滚筒、托辊、拉紧装置、清扫器、卸料装置和机架组成。
技术参数:DSJ系列可伸缩带式输送机使用范围及特点：用于煤矿井下综采、高档普采工作面顺槽运输或用于巷道掘进工作面运输。
该机结构合理、阻力系数小、承载能力大、配套电控及保护装置，可实现自动化操作。
整个输送机浮放在巷道底板上，拆除方便，机头装置可根据实际要求左右安装；输送机设计有操作灵活可靠的储带装置、伸缩装置、张紧装置，可根据实际生产需要现实输送带的快速伸缩，适应采掘工作面长度不断变化的需要，减少设备拆除的次数和时间，提高工作效率。
技术参数：SJ-80 DSP-1010/650型可伸缩带式输送机使用范围及特点：主要用于煤矿井下顺槽运输和巷道掘进运输，也可供普采工作面配套。
机身可伸长或缩短，机尾有12米长与转载机衔接。
设有胶带跑偏自动停车以及可以限速等保护装置。
技术参数：DX系列钢绳芯带式输送机使用范围及特点：DX型钢绳芯带式输送机，能满足水平、向上及向下（输送机倾角<20度）运输条件，输送松散密度为0.8-2.5t/m3的各种块状或粒状散装物料，广泛应用于矿山、冶金、电力、化工、交通等部分的连续输送系统。
本机采用钢绳芯胶带和多点驱动方式，能满足长距离、大运输的要求、并有设备可靠、寿命长、费用低、便于操作等优点。
根据工作环境的不同，可配有制动器、逆止器及各种保护装置。
技术参数：带式输送机托辊专用钢管执行标准ＣＢ／Ｔ１３７９２－９２带式输送机托辊组装图带式输送机托辊规格一览表平托辊拖辊直径 mm 托辊长度（管长） mm 轴承号89 180、190、200、235、240、250、275、280、305、215、350、375、380、455、465、600、750、950、1150204108 190、200、240、250、305、315、360、375、380、455、465、525、530、600、700、750、790、800、950、1150、1400、1600204 205 305 306133 305、375、380、455、465、525、530、600、670、700、750、790、800、900、950、1000、1100、1150、1400、1600、1800、2000、2200205 305 306159 375、380、455、465、525、530、600、700、750、790、800、900、1000、1050、1100、1120、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150、305 306 308193.7 2200、2500、2800、3000、3150、3350 308 310 217 600、640、1050、1120、1600、1700、3150、3350、308 310缓冲托辊托辊直径 mm 托辊长度（管长） mm 轴承号89190、200、230、240、280、305、315、375、380、455、465、600、750、950、1150204 108190、200、240、250、305、315、375、380、455、465、525、600、700、750、800、950、1150、1400205 133305、350、375、380、455、465、525、530、600、700、790、800、950、1150、1400、1600305159 375、380、455、465、525、630、600、640、670、700、750、790、800、900、950、1050、1120、1150、1400、1600306 308193.7 600、640、750、800、900、950、1050、1120217 600、640、1050、1120锥形调心托辊托辊直径 mm 小头直径×大头直径×管长 mm 轴承号89 89×133×34020410889×159×415 108×159×415 108×176×500108×176×550205 305 306 133 108×159×415 108×176×500 108×176×550305 306159 133×194×500 133×194×550305 306108×159×445 108×176×560108×194×680 108×194×680305 306 梳形清扫托辊拖辊直径 mm 托辊长度（管长） mm 轴承号89 315、380、465、600、750、950、1150 204108315、380、465、600、700、750、790、950、1150、1400、1600205 133465、600、700、750、790、800、900、950、4000、1100、1150、1400、1600、1800、2000、2200305 308159 600、700、790、800、900、950、1000、1050、1100、1120、1150、1250、1400、1500、11700、1800、2000、2200、2500、2800、3000、3150、306 308193.71100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150308 219 2200、2500、2800、3000、3150 310螺旋形托辊拖辊直径 mm 托辊长度（管长） mm 轴承号108 1150 204133900、1000、1100、1150、1400、1600、1800、2000、2200205 305 306159 900、1000、1100、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150306 308193.71100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150、3350308 310 219 1600、1700、3150、3350 308 310摩擦调心托辊摩擦下调心托辊摩擦下平调心托辊摩擦上、下调心托辊 摩擦上平调心托辊辊径×辊长×辊全长--轴承号 辊径×辊长×辊全长--轴承号 辊径×辊长×辊全长--轴承号 辊径×辊长×辊全长--轴承号 89×500×674-204108×500×674-20489×650×834-204108×650×834-20489×800×974-204108×800×974-204108×1000×1190-305133×1000×1190-305108×1200×1430-305133×1200×1430-305159×1200×1430-305108×1400×1630-305 133×1400×1630-305 159×1400×1630-305 133×760×870-406159×760×870-406193.7×760×870-407 133×860×970-406159×860×970-407193.7×860×970-407 133×960×1070-407 159×960×1070-407 193.7×960×1070-407 89×135×230-20489×185×280-20489×228×323-204108×252×323-204108×252×342-205108×295×405-30589×228×323-20489×303×398-20489×378×473-204108×378×488-205108×480×590-305193.7×960×1070-40789×500×690-204 89×650×840-204 89×800×900-305108×1000×1226-306。
