钢筋――板1、板传统标注2、板平法（04G101-4）1）B——板底部钢筋（底筋）；T——板顶部钢筋（面筋）；B&T——双层钢筋。
2）X——贯通横向钢筋；Y——贯通纵向钢筋；X&Y——双向钢筋。
3）原位标注中负筋线长度尺寸为伸至支座中心线尺寸。
3、板受力筋3.0、板受力筋计算3.1、板底钢筋的长度计算板底钢筋的长度＝净跨＋左伸进长度＋右伸进长度＋弯勾注：弯勾＝2×6.25×d只有一级钢筋时需要计算3.2、伸进长度计算注：04G101-4中规定，板受力筋伸入支座（梁、剪力墙、圈梁）的长度，为max(支座宽／2，5d)。
而如果支座为砌体墙，则伸入长度为max(板厚，120)，此处软件未予考虑。
3.3、板底钢筋根数计算起步距离＝第一根钢筋距梁或墙边50mm根数＝ceil[(净跨－2×起步距离)／间距]＋1起步距离的三种算法：第一根钢筋距梁或墙边50mm（通常算法）第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1／2板筋间距（04G101-4）注：为什么软件默认为50mm？04G101-4中规定，起步距离为“第一根钢筋距梁角筋为1／2板筋间距”，则可以推算第一根钢筋距梁边的长度应该为“S／2 －梁保护层厚度”。
工程中板受力筋的间距一般为120mm、150mm、180mm，平均一下约为150mm，间距的一半为75mm，梁保护层一般为25mm，75－25＝50mm。
所以目前软件仍然按传统算法设置起步距离。
4、板负筋4.0、板负筋计算（结合图纸设计不同来进行理解）4.1、中间支座负筋长度计算：中间支座负筋长度＝水平长度＋弯折长度×2弯折长度的计算方法：1）板厚－2×保护层（通常算法）；2）板厚－保护层（04G101-4）水平长度＝标注长度a＋标注长度b清晰理解：向板内的延伸长度是从支座中线还是从支座边线开始标注的,如果是从支座边线开始标注,则水平长度要加上支座宽度。
1、S1Φd1+（s2Φd2）-----表示：+后面括号内里面的是架力筋。
前者为通长筋d1，d2表示钢筋的直径s1，s2（钢筋的根数）2、S1Φd1；s2Φd2-----表示: “；”后面的为下部通长筋d1，d2表示钢筋的直径s1，s2（钢筋的根数）梁的加密区间为：梁高的1.5倍。
柱子的加密区间为：地下室柱子上下1/3，地面以上1/6.一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋（连接通长钢筋，保持间距作用），用于六肢箍。
⑶ 6Φ25 4（上排）/2（下排）表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋（G），每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋（N），每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

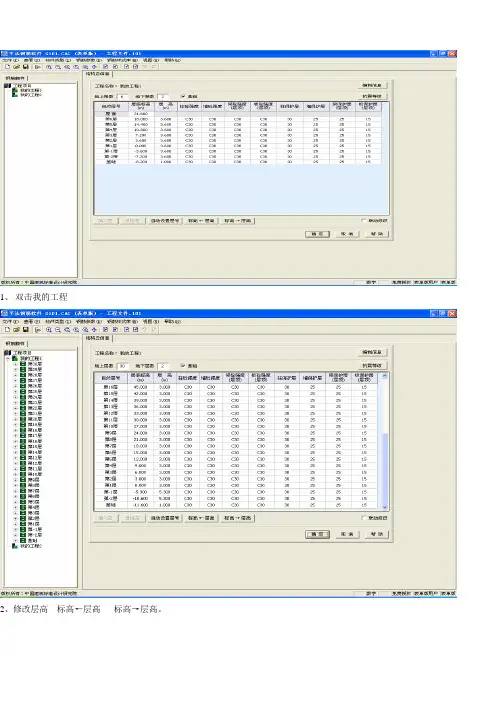

1、双击我的工程2、修改层高标高←层高标高→层高。
2、右键单击左边基础/弹出快捷键/单击桩基础/弹出上图。
3、添加基础/确定。
4、单击基础/与下一个子项/弹出钢筋下料单。
5、钢筋编号、钢筋规格、间距、形状等单击形状与起点图标，A、B、C代表一、二、三级钢。
6、钢筋起点图标。
7、单击左边更多属性弹出钢筋大样编揖图示。
8、水平翻转/垂直翻转图标。
8、单击更多样式图标弹出钢筋样式库可进行自由编揖。
9、钢筋类型设置。
10、单击菜单钢筋参数弹出11、单击更多样式图。
12、通长钢筋编揖图示=钢筋样式库/用户类型库/新建大样/通长钢筋编揖/设置/左端或右端/添加或删除。
13、钢筋料牌。
14、钢筋原材用料单。
15、钢筋断料经济分析表。
16钢筋断料单。
17、钢筋加工汇总表。
18、钢筋加工明细表。
19、钢筋加工表。
20原材库存表。
21、钢筋参数：钢筋理论重量（W）钢筋长度最大限值（B）钢筋连接方式（L）钢筋焊接留量（N）钢筋连接长度增加值（D）钢筋机械连接加工留量（P）钢筋连接位置优化—长度模数（U）钢筋连接位置优化）—安装高度限值（H）箍筋尺寸标注方式设置（D）钢筋断料长度自动计算设置（M）钢筋尺寸尾数设置（E）钢筋尺寸损耗长度（S）钢筋加工汇总表设置（P）钢筋算量参数（T）受拉钢筋最小锚固长度（A）受拉钢筋抗震锚固长度（G）受拉冷轧带肋钢筋最小锚固长度（B）受拉冷轧带肋钢筋搞震锚固长度（C）标准构件计算设置（C）构件计算设置（P）钢筋弯钩设置（K）22、弯钩图标与删除图标23、打开此计算器= 更多属性/连接方式标注与统计/连接方式/绑扎搭接/计算器24、钢筋形状内文字= 更多属性/备注/左边备注或右边备注可标注文字。
25、配料单各列宽度= 视图/钢筋表单样式设置/各列宽度。
26、填写或设计“钢筋形状”到配料单上= 单击配料单空格/形状与起点/更多式样/“点击用户类型”或“系统类型”/确定。
如图示。
27．①打开钢筋样式创建工具=单击配料单钢筋形状空格/形状与起点/更多样式/用户类型/新建大样。
1、S1Φd1+（s2Φd2）-----表示：+后面括号内里面的是架力筋。
前者为通长筋d1，d2表示钢筋的直径s1，s2（钢筋的根数）2、S1Φd1；s2Φd2-----表示: “；”后面的为下部通长筋d1，d2表示钢筋的直径s1，s2（钢筋的根数）梁的加密区间为：梁高的1.5倍。
柱子的加密区间为：地下室柱子上下1/3，地面以上1/6.一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋（连接通长钢筋，保持间距作用），用于六肢箍。
⑶ 6Φ25 4（上排）/2（下排）表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋（G），每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋（N），每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
平法制图的钢筋加工下料计算■小于或等于90°钢筋弯曲，以角度α°、弧度α和半径R 为变量计算外皮差值公式： 2×（R+d ）×tanα°2－（R+d2）×α （2－1）α=π×α°/180（2－2）（角度弧度互转公式） 2×（R+d ）×tanα°2－（R+d2）×π×α°/180 （2－3）钢筋下料长度=外皮标注尺寸相加－外皮差值×几个弯曲 ■钢筋加工弯曲半径的设定常用钢筋加工弯曲半径R 表 表2－1■小于或等于90°钢筋弯曲，以角度α°和半径R 为变量计算内皮差值公式：xy ̅̅̅+yz ̅̅̅－AB ̂=2×R ×tan α°2－（R+d 2）×π×α°/180 （2－4） 钢筋下料长度=内皮标注尺寸相加－内皮差值×几个弯曲■外皮法180°弯钩弧长=4×（R+d ）－2×差值（外皮） （2－5） ■中心线法180°弯钩弧长=（R+d2）×π （2－6）■中心线法135°弯钩弧长=（R+d 2）×π×34（2－7）■中心线法90°弯钩弧长=（R+d 2）×π2（2－8）■中心线法60°弯钩弧长=（R+d 2）×π3（2－9）■中心线法45°弯钩弧长=（R+d 2）×π4（2－10）■中心线法30°弯钩弧长=（R+d 2）×π6（2－11）■标注钢筋外皮尺寸的差值表钢筋外皮尺寸的差值表之一 表2－2注意：（1）135°和180°的差值必须具备准确的外皮尺寸值；（2）d≤25mm时，R=4d（6d）；d＞25mm时，括号内为顶层节点要求。
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3.5d45度弯勾＝4.9d再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。
箍筋调整值见表1。
2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。
钢筋下料长度计算 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=90度弯勾＝45度弯勾＝再咸去度量差：３０度时取＼ 45度＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。
箍筋调整值见表1。
2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。
钢筋下料尺寸计算发表于2010-1-12 16:55:42分使用道具小中大楼主一般钢筋下料按外包尺寸进行，没有内包尺寸，叫内皮尺寸；定义按字面理解就ok了，拿箍筋来理解！计算方法：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d0.5d0.85d2d 2.5d弯钩增加长度：一般半圆弯钩为6.25d，直弯钩为3.5d，斜弯钩为4.9d箍筋直径6810~12箍筋调整值506070箍筋箍筋：(gu jin) ties用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
1．矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2*（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。
2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-2×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2*（外包宽度+外包长度）+110（调整值）=2*（212+462）+110=1458（mm）≈1460（mm）（抗震箍）箍筋形式使用结构箍筋弯钩不直段长度lp 箍筋直径hpb235级hrb335级crb550级6 8 10 12 8 10 12 5 67 890°/90°一般结构lp≥5d 5d 6d 5.28d30 40 50 60 50 60 70 30 30 40 40135°/135°抗震结构lp≥10 18d 20d 18.4d110 140 180 220 160 200 240 90 110 130 15抗震结构中箍筋长度的计算。
钢筋配料计算实例与注意事项时间:2010-05-29 09:57来源:未知作者:流浪东东点击:289次9-3-1-3 配料计算的注意事项 1 ．在设计图纸中，钢筋配置的细节问题没有注明时，一般可按构造要求处理。
2 ．配料计算时，要考虑钢筋的形状和尺寸在满足设计要求的前提下要有利于加工安装。
3 ．配料时，还要考虑施工需要的附加钢筋。
例如9-3-1-3 配料计算的注意事项1．在设计图纸中，钢筋配置的细节问题没有注明时，一般可按构造要求处理。
2．配料计算时，要考虑钢筋的形状和尺寸在满足设计要求的前提下要有利于加工安装。
3．配料时，还要考虑施工需要的附加钢筋。
例如，后张预应力构件预留孔道定位用的钢筋井字架，基础双层钢筋网中保证上层钢筋网位置用的钢筋撑脚，墙板双层钢筋网中固定钢筋间距用的钢筋撑铁，柱钢筋骨架增加四面斜筋撑等。
9-3-1-4 配料计算实例的截面尺寸与配筋见图9-55，共计5根。
已知某教学楼钢筋混凝土框架梁KL1混凝土强度等级为C25。
求各种钢筋下料长度。
图9-55 钢筋混凝土框架梁KL平法施工图l[解] 1．绘制钢筋翻样图根据本手册9-2“配筋构造”的有关规定，得出：（1）纵向受力钢筋端头的混凝土保护层为25mm；（2）框架梁纵向受力钢筋Φ25的锚固长度为35×25=875mm，伸入柱内的长度可达500－25＝475mm，需要向上（下）弯400mm；（3）悬臂梁负弯矩钢筋应有两根伸至梁端包住边梁后斜向上伸至梁顶部；（4）吊筋底部宽度为次梁宽+2×50mm，按45°向上弯至梁顶部，再水平延伸20d=20×18＝360mm。
框架梁尺寸与上述构造要求，绘制单根钢筋翻样图（图9-56），并对照KL1将各种钢筋编号。
框架梁钢筋翻样图图9-56 KL12．计算钢筋下料长度计算钢筋下料长度时，应根据单根钢筋翻样图尺寸，并考虑各项调整值。
①号受力钢筋下料长度为：（7800－2×25）＋2×400－2×2×25＝8450mm②号受力钢筋下料长度为：（9650－2×25）＋400＋350＋200＋500－3×2×25－0.5×25＝10888mm⑥号吊筋下料长度为：350＋2（1060＋360）－4×0.5×25＝3140mm⑨号箍筋下料长度为：2（770＋270）＋70＝2150mm⑩号箍筋下料长度，由于梁高变化，因此要先按公式（9-7）算出箍筋高差△。

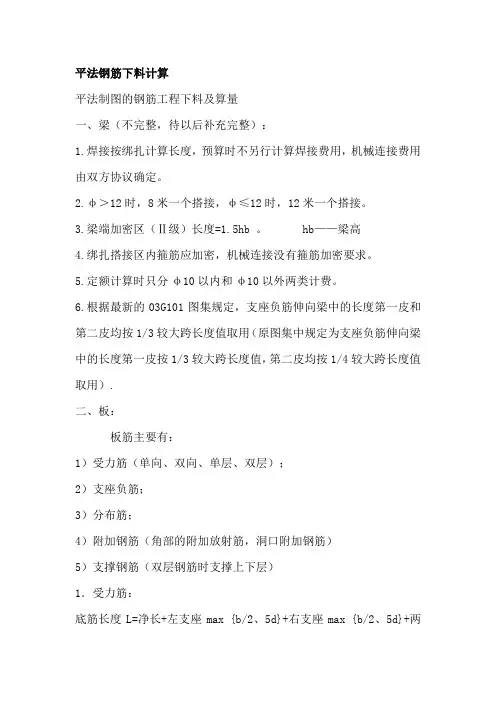

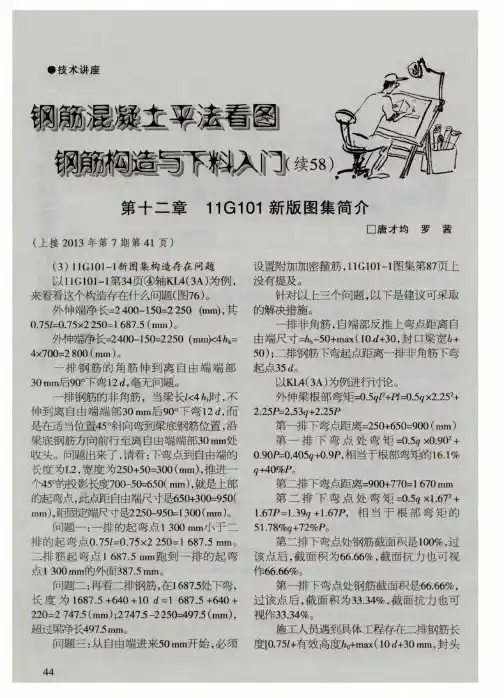

平法钢筋下料计算图例平法钢筋下料计算平法制图的钢筋工程下料及算量一、梁（不完整，待以后补充完整）：1.焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
2.φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。
3.梁端加密区（Ⅱ级）长度=1.5hb 。
hb——梁高4.绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
5.定额计算时只分φ10以内和φ10以外两类计费。
6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。
根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
3.附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。
三、基础梁钢筋：一）主筋长度计算方法同框架梁，只是上部钢筋和下部钢筋颠倒了。
a=1.2la+hb+0.5hchb——基础主梁截面高度；hc——延基础梁跨度方向的截面宽度；第一排，第二排均lo/3，多于两排钢筋时设计要注明尺寸，l1、l2取较大值。
二）箍筋：四肢箍（大箍套小箍）：1）大箍下料长度计算方法：（2H+2B）-8bhc+4d+4×弯折调整值+2×11.9d（下料）（2H+2B）-8bhc+8d+2×11.9d（预算）2）小箍的钢筋长度计算方法：其一：L(钢筋长度)=[(B-2bhc-D)/3+D]×2+（H-2bhc）×2+2×11.9d+4d+4×弯折调整值(下料)L(钢筋长度)=[(B-2bhc-D)/3+D]×2+（H-2bhc）×2+2×11.9d+8d(预算)其二：L(钢筋长度)=[(B-2bhc-D)/4×2+D]×2+（H-2bhc）×2+2×11.9d+4d+4×弯折调整值(下料)L(钢筋长度)=[(B-2bhc-D)/ 4×2+D]×2+（H-2bhc）×2+2×11.9d+8d(预算)其三：L(钢筋长度)=[(B-2bhc-D)/5+D]×2+（H-2bhc）×2+2×11.9d+4d+4×弯折调整值(下料)L(钢筋长度)=[(B-2bhc-D)/ 5+D]×2+（H-2bhc）×2+2×11.9d+8d(预算)说明：1. D——纵筋直径；d——箍筋直径；bhc——保护层；B——梁宽； H——梁高。
2.箍筋弯钩（135度）：抗震取11.9d,非抗震取6.9d（一级钢筋）弯钩长度计算公式（弯弧半径r取1.25d）：(1.25+0.5)d×135×(π/180)-（1.25+1）d+平直段长度（抗震取10d或75mm 的较大值，非抗震取5d）≈1.9d+平直段长度（即11.9d或6.9d）3.弯折调整值（90度）的计算公式（弯弧半径r取1.25d）：（1.25+0.5）d×90×(π/180)-(1.25+0.5)d×2≈-0.75d4.板构件135度弯钩取6.9d（全部按非抗震），底板梁箍筋弯钩取11.9d但箍筋无加密要求（底板的其余钢筋均按非抗震要求设计）。
5.板筋先铺短向筋，后铺长向筋。
四、集水坑：（略）五、柱：一）概念：根据所处位置不同分：角柱、边柱、中柱柱中的钢筋按位置分：1、底层钢筋2、中层钢筋3、顶层钢筋：（1）向梁筋（2）向边筋（3）远梁筋注：向梁筋：就近弯向梁的一侧的筋；向近筋：弯向远离的对边那一侧；远梁筋：弯向远离的那一侧梁的筋。
二）计算：1.柱截面中的钢筋数=2×（i+j）-4i——横排纵向受力钢筋根数 j——竖排纵向受力钢筋根数2.基础层：基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度+弯折长度a柱、墙插筋锚固竖向长度与弯钩长度对照表：锚固竖向长度弯钩长度a≥0.5laE(≥0.5la)12d且≥150≥0.6laE(≥0.6la)10d且≥150≥0.7laE(≥0.7la)8d且≥150≥0.8laE(≥0.8la)6d且≥150基础及首层柱筋长度（含首层和基础插筋）=基础底板厚度-保护层+伸入上层（首层）的钢筋长度+弯折长度a+首层层高+伸入上层的钢筋长度【伸入上层钢筋长度值见（03G101-1）P42】3.中间层：1）柱纵筋：纵筋长度L=层高-本层伸出地面的高度+上层伸出楼面的高度+搭接长度（如果是机械连接或焊接就不用加搭接长度，只加焊接缩损长度调整值）2）箍筋：箍筋下料长度L=（2H+2B）-8bhc+4d+4×弯折调整值+2×11.9d箍筋计算长度L=（2H+2B）-8bhc+8d+2×11.9d说明：D—纵筋直径；d—箍筋直径；bhc—保护层；B—柱截面宽；H—柱截面高。
★注意：此时的弯折调整值多为负值大箍套小箍的小箍下料、计算长度同梁小箍计算。
箍筋根数=（加密区范围长度/加密间距）+（非加密区范围长度/非加密间距）+13）柱加密区的一般规定：○1首层柱箍筋加密区有三个（这里所说的首层是指基础上的第一层，不一定是±0.000起算的第一层，也可以是地下室）：a.下部箍筋加密区长度取Hn/3;b.上部箍筋加密区长度取max{500，柱长边尺寸Hc，Hn/6}；c.梁节点范围内加密。
注：如果该柱纵向钢筋采用绑扎搭接，那么搭接范围内需加密（下同）。
○2首层以上柱箍筋加密区：a.上部箍筋加密区长度取max{500，柱长边尺寸Hc，Hn/6}；b.梁节点范围内加密；c.下部同上部加密区。
注：如果该柱纵向钢筋采用绑扎搭接，那么搭接范围内需加密（下同）。
Hc—柱长边尺寸；Hn—柱的净高度。
4.顶层柱：顶层柱分角柱、边柱、中间柱（中柱）。
1）角柱：纵向钢筋长度=层净高-本层伸出地面的钢筋高度+顶层钢筋锚固长度（顶层柱外侧纵筋锚固长度取值见下说明，焊接或机械连接时）纵向钢筋长度=层净高-本层伸出地面的钢筋高度+顶层钢筋锚固长度+绑扎搭接长度（顶层柱外侧纵筋锚固长度取值见下说明，绑扎，通常情况下预算采用，如机械连接或焊接，根据双方协议另行计算焊接或机械连接费用时，不计搭接长度）★说明：○1内测钢筋锚固长度：a.直锚：梁高-保护层≥laE（la）时：梁高-保护层；b.弯锚：梁高-保护层＜laE（la）时：梁高-保护层+12d 。
○2外侧钢筋锚固长度：a.柱顶第一层：a）：≥1.5laE（与梁上部纵筋搭接）;b）：≥梁高-保护层+柱宽-保护层+8d（弯入柱内侧）。
b.柱顶第二层：≥梁高-保护层+柱宽-保护层+8d .注意：外侧钢筋锚固长度=max{1.5 laE ，梁高-保护层+柱宽-保护层}【详图及其它说明见（03G101-1） P37（抗震）或P43（非抗震）2）边柱：（同角柱）3）中柱：纵筋l=柱净高Hn-本层伸出地面高度+顶层锚固长度（如果是搭接的应+搭接长度）锚固长度取值：○1直锚（梁高-保护层≥laE时）：梁高-保护层；○2弯锚（梁高-保护层＜laE时）：梁高-保护层+12d .注意事项：○1上柱比下柱多了出钢筋时，多出的钢筋应下插到下层的柱中1.2LaE。
（含梁）○2当上柱筋较下柱筋大时，上柱筋应伸入到下柱的搭接区内搭接○3当上柱筋较下柱筋小时，下柱筋应伸入到上柱的搭接区内搭接。
注○2条中将下端的连接位置上移至柱上端（见03G101—1 P42）○4下柱比上柱多出的钢筋应延伸至上层的柱中1.2LaE（含梁）（以上详见03G101—1 P42图1、图3及附注）六、墙：一）墙的分类：1 按结构分类：框架剪力墙、框支剪力墙、纯剪力墙。
2 按部位分类：基础墙、中间层墙、顶层墙。
3 按空间类型分类：墙身、暗柱、暗梁（墙顶设置）、连梁（洞口部位设置）4 按洞口：有洞墙、无洞墙。
二）钢筋种类：1 墙身：水平钢筋、竖向钢筋、拉筋。
2 墙柱：纵筋、箍筋、拉筋。
3 墙梁（暗梁、连梁）：纵筋、箍筋、拉筋。
4 洞口加强筋、梯形筋（措施筋）（03G101—1p53）【梯形筋（措施筋）一般情况下，每间隔1~1.2米设一道（也可只在墙顶设置一道）】。
◆端柱：在剪力墙中，如果在墙的尽端厚度加宽、添加纵筋、加设箍筋，即为端柱（03G101—1 P47）（三种）三）计算：1.墙身：（一）水平钢筋：1）墙端为暗柱时：a 外侧钢筋连续通过：外侧钢筋长度=墙长-保护层；内测钢筋长度=墙长-保护层+弯折（15d）。
b 外侧钢筋不连续通过：外侧钢筋长度=墙长-保护层+0.65 LaE；内测钢筋长度=墙长-保护层+弯折（15d）。
墙身水平钢筋构造图c 水平筋根数（每排）=（层高-扣减值）/间距+1（注：暗梁、连梁墙身水平筋照设）。
2）墙端为端柱时：a 外侧钢筋连续通过：外侧钢筋长度=墙长-保护层；内测钢筋长度=墙净长+锚固长度（弯锚或直锚）。
b 外侧钢筋不连续通过：外侧钢筋长度=墙长-保护层+0.65 LaE；内测钢筋长度=墙净长+锚固长度（弯锚或直锚）。
以上相关详细资料和附图详见(03G101-1) P47 ★注意：如果剪力墙存在多排筋时，其中间排水平筋在拐角处的锚固措施同该墙的内侧水平钢筋的锚固构造。
4）剪力墙墙身有洞口时：水平筋在洞口左右两边截断，分别弯折15d 。
