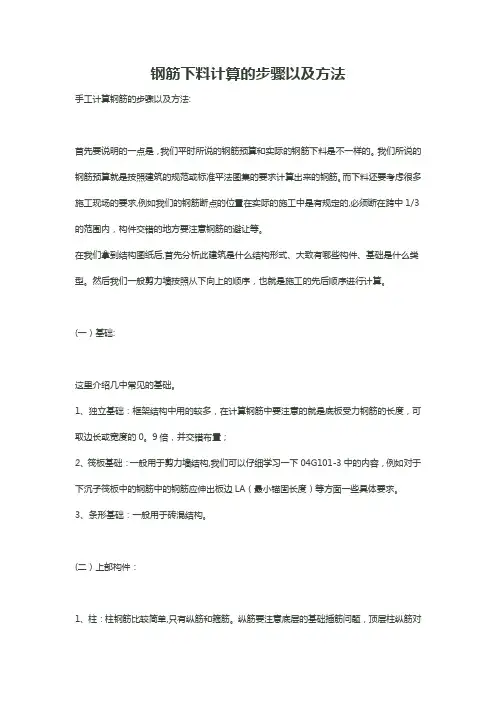

钢筋下料计算的步骤以及方法手工计算钢筋的步骤以及方法：首先要说明的一点是,我们平时所说的钢筋预算和实际的钢筋下料是不一样的。
我们所说的钢筋预算就是按照建筑的规范或标准平法图集的要求计算出来的钢筋。
而下料还要考虑很多施工现场的要求，例如我们的钢筋断点的位置在实际的施工中是有规定的，必须断在跨中1/3的范围内,构件交错的地方要注意钢筋的避让等。
在我们拿到结构图纸后，首先分析此建筑是什么结构形式、大致有哪些构件、基础是什么类型。
然后我们一般剪力墙按照从下向上的顺序,也就是施工的先后顺序进行计算。
（一)基础:这里介绍几中常见的基础。
1、独立基础：框架结构中用的较多，在计算钢筋中要注意的就是底板受力钢筋的长度，可取边长或宽度的0。
9倍，并交错布置；2、筏板基础：一般用于剪力墙结构，我们可以仔细学习一下04G101-3中的内容,例如对于下沉子筏板中的钢筋中的钢筋应伸出板边LA（最小锚固长度）等方面一些具体要求.3、条形基础：一般用于砖混结构。
（二）上部构件：1、柱:柱钢筋比较简单，只有纵筋和箍筋.纵筋要注意底层的基础插筋问题，顶层柱纵筋对于边柱、中柱、角柱的锚固长度的区别可以参见（03G101）；箍筋要注意加密区长度的取值问题：底层柱根加密>=Hn/3，柱上部加密长度>=Hn/6、〉=500取大值，还要注意柱搭接范围内应该加密.（其中，Hn是指所在楼层的柱净高）2、梁：梁钢筋应按照03G101进行计算。
梁有上部通长筋、支座负筋（一排1/3Ln，二排1/4Ln,Ln是左右两跨较大值），底筋一般按照每跨分别向两边支座伸入锚固长度的情况进行计算的。
3、剪力墙:剪力墙中的构件一定要计算完全。
其中包括:墙体分布钢筋（有水平钢筋和纵向钢筋，要注意墙和墙交接部位的水平钢筋的锚固、各种转角锚固要求是不一样的)、翼柱的钢筋（墙和墙交接的部位形成的柱子）、剪力墙的连梁钢筋（门窗洞口上面形成的连梁)、暗柱钢筋（门窗洞口两侧形成的暗柱）、端柱钢筋（剪力墙端头的柱子）、暗梁钢筋（由于构造的要求在墙体中所配置的梁）。
平法制图的钢筋加工下料计算■小于或等于90°钢筋弯曲，以角度α°、弧度α和半径R 为变量计算外皮差值公式： 2×（R+d ）×tanα°2－（R+d2）×α （2－1）α=π×α°/180（2－2）（角度弧度互转公式） 2×（R+d ）×tanα°2－（R+d2）×π×α°/180 （2－3）钢筋下料长度=外皮标注尺寸相加－外皮差值×几个弯曲 ■钢筋加工弯曲半径的设定常用钢筋加工弯曲半径R 表 表2－1■小于或等于90°钢筋弯曲，以角度α°和半径R 为变量计算内皮差值公式：xy ̅̅̅+yz ̅̅̅－AB ̂=2×R ×tan α°2－（R+d 2）×π×α°/180 （2－4） 钢筋下料长度=内皮标注尺寸相加－内皮差值×几个弯曲■外皮法180°弯钩弧长=4×（R+d ）－2×差值（外皮） （2－5） ■中心线法180°弯钩弧长=（R+d2）×π （2－6）■中心线法135°弯钩弧长=（R+d 2）×π×34（2－7）■中心线法90°弯钩弧长=（R+d 2）×π2（2－8）■中心线法60°弯钩弧长=（R+d 2）×π3（2－9）■中心线法45°弯钩弧长=（R+d 2）×π4（2－10）■中心线法30°弯钩弧长=（R+d 2）×π6（2－11）■标注钢筋外皮尺寸的差值表钢筋外皮尺寸的差值表之一 表2－2注意：（1）135°和180°的差值必须具备准确的外皮尺寸值；（2）d≤25mm时，R=4d（6d）；d＞25mm时，括号内为顶层节点要求。
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋下料计算的步骤以及方法手工计算钢筋的步骤以及方法:首先要说明的一点是，我们平时所说的钢筋预算和实际的钢筋下料是不一样的。
我们所说的钢筋预算就是按照建筑的规范或标准平法图集的要求计算出来的钢筋。
而下料还要考虑很多施工现场的要求,例如我们的钢筋断点的位置在实际的施工中是有规定的,必须断在跨中1/3的范围内，构件交错的地方要注意钢筋的避让等。
在我们拿到结构图纸后,首先分析此建筑是什么结构形式、大致有哪些构件、基础是什么类型。
然后我们一般剪力墙按照从下向上的顺序，也就是施工的先后顺序进行计算。
(一）基础:这里介绍几中常见的基础。
1、独立基础：框架结构中用的较多，在计算钢筋中要注意的就是底板受力钢筋的长度，可取边长或宽度的0。
9倍，并交错布置；2、筏板基础：一般用于剪力墙结构,我们可以仔细学习一下04G101-3中的内容，例如对于下沉子筏板中的钢筋中的钢筋应伸出板边LA（最小锚固长度）等方面一些具体要求。
3、条形基础：一般用于砖混结构。
(二）上部构件：1、柱：柱钢筋比较简单,只有纵筋和箍筋。
纵筋要注意底层的基础插筋问题，顶层柱纵筋对于边柱、中柱、角柱的锚固长度的区别可以参见（03G101）；箍筋要注意加密区长度的取值问题：底层柱根加密〉=Hn/3，柱上部加密长度〉=Hn/6、〉=500取大值,还要注意柱搭接范围内应该加密.（其中，Hn是指所在楼层的柱净高）2、梁：梁钢筋应按照03G101进行计算。
梁有上部通长筋、支座负筋（一排1/3Ln，二排1/4Ln，Ln是左右两跨较大值),底筋一般按照每跨分别向两边支座伸入锚固长度的情况进行计算的。
3、剪力墙：剪力墙中的构件一定要计算完全.其中包括：墙体分布钢筋（有水平钢筋和纵向钢筋，要注意墙和墙交接部位的水平钢筋的锚固、各种转角锚固要求是不一样的）、翼柱的钢筋（墙和墙交接的部位形成的柱子）、剪力墙的连梁钢筋（门窗洞口上面形成的连梁)、暗柱钢筋（门窗洞口两侧形成的暗柱)、端柱钢筋(剪力墙端头的柱子）、暗梁钢筋（由于构造的要求在墙体中所配置的梁）.钢筋抽样常用公式钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值梁的纵向钢筋锚入支座的长度，首先判断直锚能否满足La, 1、(支座宽度－1个保护层厚度）≥La ，则直锚La 即可; 2、La＞（支座宽度－1个保护层厚度）≥0.4 La ，则伸至支座对边,并做15d 弯钩；3、（支座宽度－1个保护层厚度）＜0。
钢筋配料计算实例与注意事项时间:2010-05-29 09:57来源:未知作者:流浪东东点击:289次9-3-1-3 配料计算的注意事项 1 ．在设计图纸中，钢筋配置的细节问题没有注明时，一般可按构造要求处理。
2 ．配料计算时，要考虑钢筋的形状和尺寸在满足设计要求的前提下要有利于加工安装。
3 ．配料时，还要考虑施工需要的附加钢筋。
例如9-3-1-3 配料计算的注意事项1．在设计图纸中，钢筋配置的细节问题没有注明时，一般可按构造要求处理。
2．配料计算时，要考虑钢筋的形状和尺寸在满足设计要求的前提下要有利于加工安装。
3．配料时，还要考虑施工需要的附加钢筋。
例如，后张预应力构件预留孔道定位用的钢筋井字架，基础双层钢筋网中保证上层钢筋网位置用的钢筋撑脚，墙板双层钢筋网中固定钢筋间距用的钢筋撑铁，柱钢筋骨架增加四面斜筋撑等。
9-3-1-4 配料计算实例的截面尺寸与配筋见图9-55，共计5根。
已知某教学楼钢筋混凝土框架梁KL1混凝土强度等级为C25。
求各种钢筋下料长度。
图9-55 钢筋混凝土框架梁KL平法施工图l[解] 1．绘制钢筋翻样图根据本手册9-2“配筋构造”的有关规定，得出：（1）纵向受力钢筋端头的混凝土保护层为25mm；（2）框架梁纵向受力钢筋Φ25的锚固长度为35×25=875mm，伸入柱内的长度可达500－25＝475mm，需要向上（下）弯400mm；（3）悬臂梁负弯矩钢筋应有两根伸至梁端包住边梁后斜向上伸至梁顶部；（4）吊筋底部宽度为次梁宽+2×50mm，按45°向上弯至梁顶部，再水平延伸20d=20×18＝360mm。
框架梁尺寸与上述构造要求，绘制单根钢筋翻样图（图9-56），并对照KL1将各种钢筋编号。
框架梁钢筋翻样图图9-56 KL12．计算钢筋下料长度计算钢筋下料长度时，应根据单根钢筋翻样图尺寸，并考虑各项调整值。
①号受力钢筋下料长度为：（7800－2×25）＋2×400－2×2×25＝8450mm②号受力钢筋下料长度为：（9650－2×25）＋400＋350＋200＋500－3×2×25－0.5×25＝10888mm⑥号吊筋下料长度为：350＋2（1060＋360）－4×0.5×25＝3140mm⑨号箍筋下料长度为：2（770＋270）＋70＝2150mm⑩号箍筋下料长度，由于梁高变化，因此要先按公式（9-7）算出箍筋高差△。

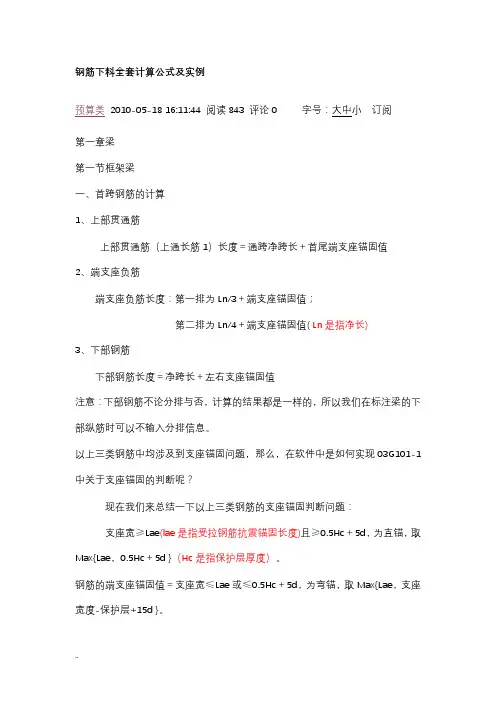

钢筋下料全套计算公式及实例预算类2010-05-18 16:11:44 阅读843 评论0 字号：大中小订阅第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值( Ln是指净长)3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae(lae是指受拉钢筋抗震锚固长度)且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }（Hc是指保护层厚度）。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋G构造钢筋：构造钢筋长度＝净跨长＋2×15dN抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
平法制图的钢筋工程下料及算量：一、梁（不完整，待以后补充完整）：焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
＞ 时， 米一个搭接， 时， 米一个搭接。
梁端加密区（ 级）长度 。
梁高绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
定额计算时只分 以内和 以外两类计费。
根据最新的 图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按 较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按 较大跨长度值，第二皮均按 较大跨长度值取用）二、板：板筋主要有：） 受力筋（单向、双向、单层、双层）；） 支座负筋；） 分布筋；） 附加钢筋（角部的附加放射筋，洞口附加钢筋）） 支撑钢筋（双层钢筋时支撑上下层）． 受力筋：底筋长度 净长 左支座 、 右支座 、 两端弯钩（如果是 级钢筋）；面筋长度 净长 （两端均为端支座）支座宽， 钢筋直径。
根数 （净长 扣减值） 布筋间距支座负筋及分布筋：负筋长度 设计负筋长度 左弯折 右弯折【板厚 保护层（预算时只减一个保护层）】负筋根数 布筋范围 布筋间距 ；分布筋长度：有 种计算方法：）和负筋搭接计算（采用 搭接长度或 最小锚固长度和 最小搭接长度，任取一种）；）按轴线长度计算；）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度 设计标示长度 左弯折 右弯折【板厚 保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距 米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为 米。
三、基础梁钢筋：一）主筋长度计算方法同框架梁，只是上部钢筋和下部钢筋颠倒了。
基础主梁截面高度；延基础梁跨度方向的截面宽度；第一排，第二排均 ，多于两排钢筋时设计要注明尺寸， 、 取较大值。
第九章
梁钢筋下料计算
钢筋混凝土平法看图钢筋构造与下料入门（续20）
□唐才均
●技术讲座
（上接2010年第5期第45页）
1.引言
梁构件有楼层框架梁KL 、屋面框架梁WKL 、楼层框支梁KZL 、楼层梁L 、屋面梁WL 、悬臂梁XL 、井字梁JZL 等。
梁钢筋计算的项目有上部通长钢筋、上部非通长钢筋（上一排、二排、三排）、上部架立钢筋，下部通长钢筋、下部非通长钢筋、下部二排不伸入支座钢筋，梁侧构造钢筋（俗称“腰筋”）、梁侧抗扭构造钢筋，还有梁箍
筋，梁拉筋，集中力作用附加箍筋，集中力作用附加吊筋，纵向钢筋绑扎连接区域附加箍筋，梁竖向加腋的构造钢筋和构造箍筋，梁柱截面偏心过大时，梁水平加腋的构造钢筋。
梁支座两侧梁高不一，梁顶有高差、梁底有高差、梁顶和梁底均有高差；梁支座两侧梁宽不一，左宽右窄平一面、左窄右宽平一面、左右宽窄两面均不平。
或虽然梁支座两侧梁截面宽度未变，但是梁支座两侧梁同排钢筋根数不同，也需要专门处理。
梁上部通长钢筋，预算时一般可不考虑接头位置，也不考虑弯弧的实际长度，则钢筋总长为钢筋连接后的水平投影长度+［（钢筋连接后的水平投影长度/钢筋定尺长度）向上取整-1］+2×15d 。
梁上部通长钢筋，下料时必须考虑接头位置，也应当考虑弯弧的实际长度。
当上部通长钢筋等直径（集中标注的直径与原位标注的直径相同）时，钢筋在梁跨中1/3区域的任意位置交叉连接。
当梁上部通长钢筋不等直径（
集中标注
44
的直径与原位标注的直径不同）时，支座上部非通长钢筋（俗称负筋）在距支座1/3梁跨处两次连接，100％接头面积百分率，l l E＝1.6l aE (l l＝1.6l a)，接头区域箍筋应当加密。
当箍筋肢数多于上部通长钢筋根数时，尚配置有上部架立钢筋，此时架立钢筋与支座上部非通长钢筋连接150mm，如果架立钢筋是光面钢筋，需要设置180°弯钩。
梁下部钢筋，宜在支座区域连续通过，也可在支座内锚固。
下料时必须考虑接头位置，也应当考虑弯弧的实际长度。
当上部通长钢筋等直径（集中标注的直径与原位标注的直径相同）时，钢筋在梁跨中1/3区域的任意位置交叉连接。
2.楼层抗震框架梁KL钢筋的计算
（1）抗震框架梁KL直线锚固计算
当楼层抗震框架梁KL的柱边长满足直线锚固条件时，梁锚入端柱内的长度取值为max﹛l aE，(0.5h c+5d)﹜（图1）。
此时，上下部通长钢筋的总长度为框架总长度-左右两个
端柱的h c+max﹛l aE，(0.5h
c
左
+5d)﹜+max﹛l aE，
(0.5h
c
右
+5d)﹜＋接头长度。
（2）抗震框架梁KL弯锚计算
当楼层抗震框架梁KL的柱边长不满足直线锚固条件时，梁锚入端柱内的长度取值不应小于0.4l aE+15d（图2）。
（待续）
（唐才均：中天建设集团有限公司
）45。
