平法识图及钢筋计算

平法识图及钢筋计算

钢筋计算的基础知识
五、钢筋的连接 当施工过程中，构件的钢筋不够长时（钢筋出厂长度 为9米），需要对钢筋进行连接。钢筋的主要连接方 式有三类：绑扎连接、机械连接和焊接。为了保证钢 筋受力可靠，对钢筋连接接头范围和接头加工质量有 如下规定： 1、当受拉钢筋直径＞25mm及受压钢筋直径＞ 28mm时，不宜采用绑扎搭接。 2、当轴心受拉及小偏心受拉构件中纵向受力钢筋不 应采用绑扎搭接。 3、纵向受力钢筋连接位置宜避开梁端、柱端箍筋加 密区。如必须在次连接时，应采用机械连接或焊接。
1.环境类别的确定见下表：
钢筋计算的基础知识
受力钢筋混凝土保护层最小厚度确定要特别注意几点： 1.混凝土强度等级不大于C25时，表中保护层厚度值 应增加5 mm。 2.基础底面钢筋的保护层厚度，有混凝土垫层时应从 垫层顶面算起，且不应小于40mm。
钢筋计算的基础知识
三、钢筋锚固值 1. 为了使钢筋和混凝土共同受力，使钢筋不被从混
平法的现状
11G101-3《混凝土结构施工图平面整体表示方法制 图规则和构造详图（独立基础、条形基础、筏形基础 及桩基承台）》（替代原04G101-3、08G101-5、 06G101-6）
如何学好平法
平法图集包括“制图规则”和“构造详图”两部分组 成，制图规则是设计人员绘制平法施工图的制图依据， 也是施工、造价人员阅读平法施工图的语言。
对于单根钢筋来说，预算长度和下料长度是不同的， 预算长度是按照钢筋的外皮计算，下料长度是按照钢 筋的中轴线计算：
例如一根预算长度为1米长的钢筋，其下料长度是小 于1米的，因为钢筋在弯曲的过程中会变长，如果按 照1米下料，肯定会长出一些。
我们清单计量时不适用钢筋下料的计算。
钢筋计算的前提是正确认识和理解平法施工图，掌握 平法的规则和节点构造。

平法识图和钢筋计算

平法识图和钢筋计算

1 平法识图与钢筋计算本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。

1.1平法识图概述1.1.1 平法及其产生1）什么是平法“平法”系指混凝土结构施工图平面整体表示方法，简称平法。

它是我国目前现行的具体工程结构施工图设计的主要方法。

为简化起见下面统以“平法”进行表述。

“平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。

2）平法的产生平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。

当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。

3）平法的重要意义和作用（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。

它的推广及应用，具有其重要意义与作用：（2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。

由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。

这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。

（3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。

因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。

平法识图柱钢筋计算实例

平法识图柱钢筋计算实例

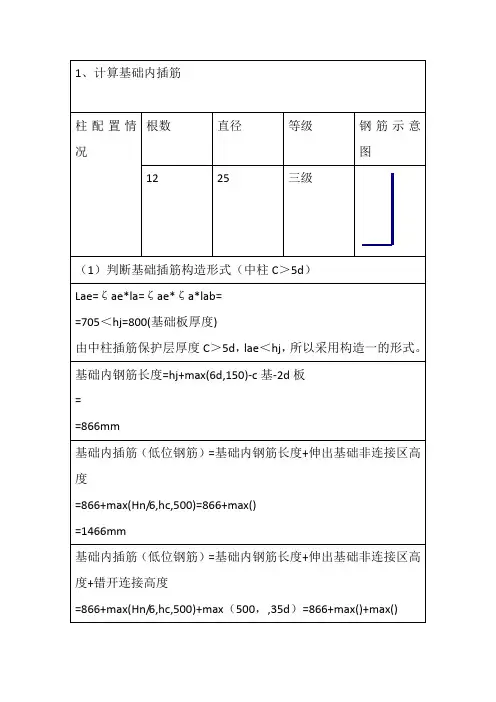

1、计算基础内插筋
柱配置情况
根数
直径
等级
钢筋示意图
12
25
三级
（1）判断基础插筋构造形式（中柱C＞5d）
Lae=ζae*la=ζae*ζa*lab=
=705＜hj=800(基础板厚度)
由中柱插筋保护层厚度C＞5d，lae＜hj，所以采用构造一的形式。
基础内钢筋长度=hj+max(6d,150)-c基-2d板
纵筋长度（低位）=本层层高-本层下端非连接区高度-c+弯钩长度=
=3280mm
纵筋长度（高位）=本层层高-本层下端非连接区高度-错开接头高度-c+弯钩长度=
=2405mm
箍筋长度
单根箍筋长度（中心线法）=[﹙b-2c-d箍﹚+﹙h-2c-d箍﹚+11.9 d箍]*2
外大箍筋长度=[﹙﹚+﹙﹚+]*2
=
=866mm
基础内插筋（低位钢筋）=基础内钢筋长度+伸出基础非连接区高度
=866+max(Hn/6,hc,500)=866+max()
=1466mm
基础内插筋（低位钢筋）=基础内钢筋长度+伸出基础非连接区高度+错开连接高度
=866+max(Hn/6,hc,500)+max（500，,35d）=866+max()+max()
2层伸入3层的非连接区高度=max(Hn/6,hc,500)=
=600mm
纵筋长度（低位）=本层层高-本层下端非连接区高度+伸入上层的非连接区高度=
=3600mm
纵筋长度（高位）=本层层高-本层下端非连接区高度-错开接头高度+伸入上层的非连接区高度+错开接头高度=

基础平法识图与钢筋计算

基础平法识图与钢筋计算
• 6.2.3 梁板式筏形基础的平法识图
• １. 梁板式筏形基础编号 • 各种梁板式筏形基础编号见表６-４.
上一页 下一页 返回
６.２ 基础的平法识图
• 梁板式筏形基础的平面注写方式分为集中标注和原位标注两部分内容. 条形梁板式筏形基础由基础主梁和基础次梁,基础平板构成,如图６-１ １所示.
• ２. 梁板式筏形基础主梁和基础次梁的平面注写方式 • (１)梁板式筏形基础主梁和基础次梁的集中标注内容. • １)注写基础梁的编号表. • ２)注写基础梁的截面尺寸. • ３)注写基础梁的配筋. • ４)注写基础梁底面标高高差.
• １. 独立基础 • 当建筑物上部为框架结构或单独的柱时,常采用独立基础;若柱子为预
制时,则采用杯形基础形式,如图６-１所示. • ２. 条形基础 • 基础是连续的带形,也称带形基础.有墙下条形基础和柱下条形基础,如
图６-２和图６-３所示.
下一页 返回
６.１ 基础构件的分类
• ３. 梁板式筏形基础 • 梁板式筏形基础是指由底板和基础梁组成的筏形基础,类似倒置的梁
• ５)必要的文字注解(选注内容). • (２)条形基础底板的原位标注内容. • １)原位注写条形基础底板的平面尺寸. • ２)原位注写修正内容(当在条形基础底板上集中标注的某项内容,如底
板截面竖向尺寸、底板配筋、底板底面标高等,不适用与条形基础底 板的某跨或某外伸部分时,可将其修正内容原位标注在该跨或该外伸 部位,施工时原位标注取值优先).
下一页 返回
６.２ 基础的平法识图
• ４)注写基础底面标高(选注内容). • ５)必要的文字注解(选注内容). • ６)设有短柱应注明短柱的钢筋信息(必注内容). • (２)独立基础原位标注的具体内容,如图６-８所示. • ３. 独立基础的截面注写方式 • 独立基础的截面注写方式,又可分为截面标注和列表注写.截面标注如

项目1 平法识图与钢筋计算基础知识

项目1 平法识图与钢筋计算基础知识

1.2.1 钢筋及钢筋计算
1.2.1 钢筋及钢筋计算
2 钢筋计算
钢筋计算即“钢筋工程量”的计算，它是预算人员和审计人员所需要 掌握的基本技能，在套定额时是以钢筋质量（ｔ或ｋｇ）作为钢筋工程量 的计量单位用公式则表示为
钢筋的总质量＝单根钢筋长度×总根数×单位长度理论质量／1000 单根钢筋长度＝净长度＋锚固长度＋连接长度＋弯钩长度 表1-4所示为钢筋的公称直径、公称截面面积及理论质量，括号内为预应力 螺纹钢筋的数值。
1.2.4 受拉钢筋锚固长度
1 纵向受拉钢筋非抗震锚固长度
《混凝土结构设计规范》（GB50010-2010）规定，当充分利用钢筋抗拉 强度时，受拉钢筋的锚固长度应符合下列要求：
1.2.4 受拉钢筋锚固长度
2 纵向受拉钢筋抗震锚固长度
纵向受拉钢筋的抗震锚固长度应满足相应的构造要求。抗震设计要求 “强锚固”，即在地震作用时，钢筋锚固应高于非抗震设计。
2 平法的作用
平法是我国目前现行的具体工程结构施工图设计的主要方法。 建筑图纸分为建筑施工图和结构施工图两大部分。自从实行了平法 设计，结构施工图的数量大大减少了，一个工程的图纸由过去的百十来张 变成了二三十张，不但画图的工作量减少了，而且结构设计的后期计算， 如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等也被免去了，这 使得结构设计减少了大量枯燥无味的工作，极大地解放了结构设计师的生 产力，加快了结构设计的步伐。由于使用了平法这一标准的设计方法来规 范设计师的行为，在一定程度上提高了结构设计的质量。
1.2.4 受拉钢筋锚固长度
1.2.5 钢筋连接
1
绑扎搭接
纵向受力钢筋的绑扎搭接是钢筋连接最常见的方式之一，具有施工操
作简单的优点，但连接强度较低，不适合大直径钢筋（受拉钢筋d≥25ｍｍ

平法识图钢筋常用计算公式

平法识图钢筋常用计算公式

法识图钢筋常用计算公式Ⅰ框架梁的钢筋钢筋的支座锚固判断：①.hc(柱宽)—柱的保护层厚度≥Lae=30d，为直锚，锚固值=Max（Lae，0.5Hc＋5d）②hc(柱宽)—柱的保护层厚度＜Lae=30d，为弯锚，锚固值=Max（hc保护层，0.4Lae）+15d1、上通长筋L＝通跨净跨长＋首尾端支座锚固值2、支座负筋长度（Ln/3和Ln/4为延伸长度）①端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值②中间支座负筋：第一排为：max（Ln右，Ln左）/3X2＋中间支座宽度；第二排为：max（Ln右，Ln左）/4X2中间支座宽度Ln右：中间支座右胯尽长，Ln左：中间支座左胯尽长注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

3、下部钢筋长度＝净跨长＋左右支座锚固值4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d（两端锚固长度）+2x6.25d（一级钢筋时：才有的两端的1800的弯钩长）抗扭钢筋：算法同通长钢筋5、箍筋箍筋长度＝（梁宽＋梁高）x2—4x保护层＋2xmax[（10d，75）+1.87d]箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）6、吊筋吊筋长度＝2X锚固+2X斜段长度+次梁宽度+2x50，其中框梁高度>800mm，夹角=60°；框梁高度≤800mm 夹角=45°当次梁高〉主梁高一半时，吊筋高度=主梁高—梁保护层厚度X2当次梁高≤主梁高一半时，吊筋高度=主梁高—梁保护层厚度—次梁高的一半Ⅱ板的钢筋计算1、板底筋单根长度=净长+支座锚固值+弯钩长度（1800的弯钩值6.25d）锚固长度：当板的支座为梁，钢筋混凝土时锚固长度=max（支座宽度一半，5d）；当板的支座为砖墙支座时，锚固长度=max(板厚，120)。

平法识图与钢筋计算

平法识图与钢筋计算

2023-10-30•介绍•平法识图基础知识•钢筋计算基本原理目录•具体构件的平法识图与钢筋计算•平法识图与钢筋计算的实例分析•总结与展望01介绍平法识图是学习建筑工程过程中必须掌握的一种识图技能，用于正确理解和解读建筑结构图纸。

钢筋计算是建筑工程中必不可少的一项技能，用于精确计算钢筋的长度、数量和布置位置。

什么是平法识图与钢筋计算掌握平法识图技能可以帮助技术人员更好地理解设计意图，提高施工质量和效率。

掌握钢筋计算技能可以确保建筑工程的安全性和经济性，避免因钢筋用量不足或过量而引起的质量问题和成本浪费。

为什么学习平法识图与钢筋计算如何学习平法识图与钢筋计算学习平法识图需要从基本的建筑结构图纸开始，了解各个符号、标注和构件的含义。

学习钢筋计算需要从了解钢筋的种类、规格和性能开始，掌握基本的计算方法和公式。

通过参加培训课程、阅读相关书籍和实践操作可以更快地掌握平法识图与钢筋计算技能。

02平法识图基础知识平法识图的基本概念平法识图是一种通过平面图纸进行结构构件的表示方法。

平法识图的核心是运用平法的图示方法，将结构构件的形状、尺寸、钢筋等要素表达出来。

平法识图对于理解和设计建筑结构具有重要意义。

平法识图的图示方法投影法是最常用的方法，它通过正投影将建筑物的轮廓和内部结构投影到平面上。

剖面法和断面法则是通过将建筑物切开或断开，来展示其内部的结构和构件。

平法识图的图示方法包括投影法、剖面法、断面法等多种方法。

平法识图的图例和符号是用来表示各种结构构件、材料和连接方法的。

不同的图例和符号代表不同的结构构件和材料，如梁、板、柱、钢筋等。

了解和掌握这些图例和符号是进行平法识图的基础。

平法识图的图例及符号说明03钢筋计算基本原理钢筋计算的概念钢筋计算是通过力学计算和数学方法，确定钢筋混凝土结构中钢筋的规格、数量、位置和布置方式的过程。

钢筋计算的意义通过精确的钢筋计算，能够确保混凝土结构在承受荷载和传递力的过程中具有足够的强度、刚度和稳定性，保障结构的安全性和可靠性。

基础平法识图和钢筋计算

基础平法识图和钢筋计算
= min（75，200/2）
=75mm nx=（Y向底板边长-2×起步尺寸）／间距+1
=（2200-2×75）／200+1=11+1 =12（根）
（二）计算Y向钢筋的长度和根数
（1）计算Y向钢筋的长度 LY=2200-40×2=2120（mm）
（2）计算Y向钢筋（B14@180）的根数 最外侧第一根钢筋的起步尺寸=min（75，s/2） = min（75，180/2）
平法钢筋计算课件
1.1 独立基础平法识图规则
❖ 1.1.1独立基础的平法编号和竖向尺寸表达
❖ 一、独立基础的平法编号
表9-1-1 独立基础平法编号
二、独立基础的竖向尺寸表达
普通独立基础的竖向尺寸注写只有一组，如：h1/h2/h3/……；杯 口独立基础的竖向尺寸标注有两组，一组表达杯口内（自上而下注 写），另一组表达杯口外（自下而上注写），两组尺寸以“,”分隔， 注写为a0/a1，h1/h2/h3/……，其含义见下表所示。其中杯口深度 a0为预制柱子插入杯口的尺寸加50mm。
图9-2-1 独立基础底板钢筋排布构造图 9-2-2 独基底筋长度减短10%的排布构造
1.3 平法独基钢筋计算综合实训案例
独基钢筋计算案例如下：阶形普通独立基础DJJ1的平法施工图，见 图9-3-1。3-1 DJJ1平法施工图
图9-3-2 DJJ1剖面示意图
图9-1-1 独立基础平面注写方式
图9-1-2 独立基础的集中标注
一、独立基础的集中标注内容 集中标注包含三项必注内容和两项选注内容。
（1）第一项注写独基编号，此项为必注值，见表9-1-1。
（2）第二项注写独基截面竖向尺寸，此项为必注值，见表9-1-2。
（3）第三项注写独立基础的底板配筋，此项为必注值。 B代表各种独立基础底板的底部配筋。 X向配筋以X打头、Y向配筋以Y打头；两向配筋以X&Y打头。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
返回
图６-１６ 基础梁(JL)端部与外伸部位 钢筋构造
返回
图６-１７ 基础梁(JL)梁底不平和变截 面部位钢筋构造
下一页 返回
图６-１７ 基础梁(JL)梁底不平和变截 面部位钢筋构造
上一页
返回
图６-１８ 基础梁侧面构造纵筋和拉筋
返回
图６-１９ 箍筋构造情况示意图
返回
图６-２０ 梁板式筏形基础主梁(JL)钢 筋构造
• X 向外侧钢筋长度＝３５００－２×４０＝３４２０(mm) • X 向其余钢筋长度＝３５００×０.９＝３１５０(mm) • 钢筋根数＝[３５００－２×min(７５,２００/２)]/２００＋１＝１８
(根)取１８根,其中外侧２根钢筋不缩减,其余１６根钢筋缩减１０％. • ２. 钢筋下料长度计算表(表６-９) • ３.钢筋下料单(表６-１０)
• 6.2.3 梁板式筏形基础的平法识图
• １. 梁板式筏形基础编号 • 各种梁板式筏形基础编号见表６-４.
上一页 下一页 返回
６.２ 基础的平法识图
• 梁板式筏形基础的平面注写方式分为集中标注和原位标注两部分内容. 条形梁板式筏形基础由基础主梁和基础次梁,基础平板构成,如图６-１ １所示.
• ２. 梁板式筏形基础主梁和基础次梁的平面注写方式 • (１)梁板式筏形基础主梁和基础次梁的集中标注内容. • １)注写基础梁的编号表. • ２)注写基础梁的截面尺寸. • ３)注写基础梁的配筋. • ４)注写基础梁底面标高高差.
上一页 下一页 返回
６.２ 基础的平法识图
• (２)梁板式筏形基础主梁和基础次梁的原位标注内容. • １)注写梁端(支座)区域的底部全部纵筋. • ２)注写基础梁的附加箍筋或(反扣)吊筋. • ３)当基础梁外伸部位变截面高度,在该部位原位注写b×h１/h２,h１ 为
根部截面高度,h２ 为尽端截面高度. • ４)注写修正内容. • ３. 梁板式筏形基础平板的平面注写方式
返回
表６-３ 条形基础编号
返回
图６-１０ 条形基础的平面注写方式
返回
表６-４ 梁板式筏形基础编号
返回
图６-１１ 梁板式筏形基础主梁平面注 写方式
返回
图６-１２ 一般钢筋构造
返回
图６-１３ 长度缩减１０％情况的对称 型构造
返回
图６-1４ 长度缩减１０％情况的对称 型构造
返回
图６-１５ 条形基础钢筋种
上一页
返回
６.５ 基础的钢筋计算(施工下料方向)
• 【例６-３】 如图６-２４所示,独立基础平面图,试计算基础底板钢 筋下料长度,并制作钢筋下料单.
• １. 计算准备 • 由于X 向底板边长３.５m＞２.５m,要采用“独立基础底板配筋长度
减短１０％构造”.
下一页 返回
６.５ 基础的钢筋计算(施工下料方向)
钢筋、横向钢筋以及其他钢筋,如图６-２０所示. • (２)基础主梁底部和顶部纵筋与梁端部的构造. • (３)基础主梁底部和顶部纵筋于梁中间段的构造要点,如图6-21所示.
上一页
返回
６.４ 基础的钢筋计算(造价咨询方向)
• 【例６-１】 矩形独立基础底筋不缩减的一般情况,如图６-２２所示, 计算基础内钢筋工程量.
上一页 下一页 返回
６.２ 基础的平法识图
• ３)注写基础梁配筋(必注内容). • (２)条形基础梁的原位标注. • １)原位标注基础梁端或梁在柱下区域的底部全部纵筋(包括底部非贯
通纵筋). • ２)原位注写基础梁的附加箍筋或吊筋.当两向基础梁十字交叉,但交叉
位置无柱时,应根据抗力要求设置附加箍筋或吊筋. • ３)原位注写基础梁外伸部位的变截面高度尺寸,当基础梁外伸部位采
上一页 下一页 返回
６.１ 基础构件的分类
• ５. 桩基承台 • 当建造比较大的工业与民用建筑时,若地基的软弱土层较厚,采用浅埋
基础不能满足地基强度和变形要求时,常采用桩基,如图６-６所示.
上一页
返回
６.２ 基础的平法识图
• 6.2.1 独立基础的平法识图
• １.独立基础编号 • 各种独立基础编号. • ２.独立基础的平面注写方式 • 独立基础的平面注写方式可分为集中标注和原位标注两部分内容. • (１)独立基础集中标注的具体内容,如图６-７所示. • １)注写独立基础编号(必注内容). • ２)注写独立基础和杯口基础截面竖向尺寸(必注内容). • ３)注写独立基础配筋(必注内容).
上一页
返回
图６-１ 独立基础
返回
图６-２ 墙下条形基础
返回
图６-３ 柱下条形基础
返回
图６-４ 梁板式筏形基础
返回
图６-５ 平板式筏形基础
返回
图６-６ 桩基承台
返回

图６-７ 独立基础平面注写方式
返回
图６-８ 独立基础的原位标注
返回
图６-９ 独立基础的截面注写
返回
表６-２普通独立基础几何尺寸和配筋表
０mm 时,钢筋在该侧不应缩减;但当前述距离都≥１２５０mm 时,也 可采用对称情况布置.布置时,对称边按对称情况布置,非对称边,按“隔 一缩一”布置. • 注:钢筋长度、根数和起步等要求,都等于对称情况. • ２. 条形基础的钢筋分类 • 条形基础的钢筋分类如图６-１５所示.
上一页 下一页 返回
６.３ 基础的钢筋分类
图６-９所示,列表注写见表６-２.
上一页 下一页 返回
６.２ 基础的平法识图
• 6.2.2 条形基础的平法识图
• １. 条形基础编号 • 各种条形基础编号,见表６-３. • 条形基础的平面注写方式可分为集中标注和原位标注两部分内容.条
形基础由基础梁和基础底板构成,如图６-１０所示. • ２.条形基础梁的平面注写方式 • (１)条形基础梁的集中标注. • １)注写基础梁编号(必注内容). • ２)注写基础梁截面尺寸(必注内容).
• ５)必要的文字注解(选注内容). • (２)条形基础底板的原位标注内容. • １)原位注写条形基础底板的平面尺寸. • ２)原位注写修正内容(当在条形基础底板上集中标注的某项内容,如底
板截面竖向尺寸、底板配筋、底板底面标高等,不适用与条形基础底 板的某跨或某外伸部分时,可将其修正内容原位标注在该跨或该外伸 部位,施工时原位标注取值优先).
下一页 返回
６.３ 基础的钢筋分类
• １)适用条件:只有单柱独立基础底板x 和y 两边长度都≥２５００mm 时才能采用,但也可采用不缩减１０％的一般构造形式;多柱基础,当柱 的中心线到基础底板最外边的垂直距离都＞１２５０mm 时,也可采 用本情况,单柱独立基础尽量不用.
• ２)布筋特点:采用本情况,x 和y 边的钢筋需各下料两种长度的钢筋.各 向最外侧的两根钢筋,长度如一般构造,不缩减.其余底筋长度“可”取 相应方向底板长度０.９倍,且缩减后的底筋必须伸过阶形基础的第一 台阶,布置上须交错.
上一页 下一页 返回
６.２ 基础的平法识图
• ３)注写非贯通纵筋信息,当若干基础梁下基础平板的底部附加非贯通 纵筋配置相同时(其底部、顶部的贯通纵筋可以不同),可仅在一根基础 梁下做原位注写,并在其他梁上注明“该梁下基础平板底部附加非贯 通纵筋同××基础梁”.
上一页
返回
６.３ 基础的钢筋分类
• １. 独立基础的钢筋分类 • (１)一般钢筋构造,如图６-１２所示. • １)适用条件:对各种尺寸的单柱、多柱独立基础都适用,但设有基础梁
返回
图６-２１ 基础主梁底部和顶部纵筋于 梁中间段的构造示意图
下一页 返回
图６-２１ 基础主梁底部和顶部纵筋于 梁中间段的构造示意图
上一页
返回
图６-２２ 独立基础工程图(非缩减)
返回
表６-５ 钢筋计算
返回
表６-６ 矩形独立基础内部钢筋下料单
返回
图６-２４ 独立基础平面图
返回
表６-９ 独立基础钢筋下料长度计算表
• ３. 条形基础底板的平面注写方式 • (１)条形基础底板的集中标注内容. • １)注写条形基础底板编号(必注内容). • ２)注写条形基础底板截面竖向尺寸(必注内容). • ３)注写条形基础底板底部及顶部配筋(必注内容) • ４)注写条形基础底板底面标高(选注内容).
上一页 下一页 返回
６.２ 基础的平法识图
• １. 计算准备 • 钢筋的混凝土保护层厚度c,设计没有说明,直接取c＝４０mm
下一页 返回
６.４ 基础的钢筋计算(造价咨询方向)
• X 向钢筋起步＝min(７５,s/２)＝min(７５,５０)＝５０mm • Y 向钢筋起步＝min(７５,s/２)＝min(７５,１００)＝７５mm • ２. 钢筋计算(表６-５) • ３.表格汇总(表６-６)
上一页 下一页 返回
６.２ 基础的平法识图
• (１)梁板式筏形基础平板的集中标注内容. • １)注写基础平板的编号. • ２)注写基础平板的截面尺寸.注写h＝×××表示板厚. • ３)注写基础平板的底部与顶部贯通纵筋及其跨数及外伸情况. • (２)梁板式筏形基础平板的原位标注内容. • １)原位注写位置及内容. • ２)注写修正内容.

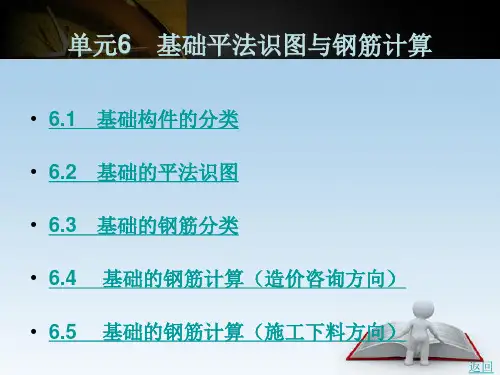

单元6 基础平法识图与钢筋计算
• 6.1 基础构件的分类 • 6.2 基础的平法识图 • 6.3 基础的钢筋分类 • 6.4 基础的钢筋计算（造价咨询方向） • 6.5 基础的钢筋计算（施工下料方向）
返回
６.１ 基础构件的分类
• 按照构造形式基础构件可分为独立基础、条形基础、梁板式筏形基础、 平板式筏形基础和桩基承台.
板楼盖,对于建筑上无要求的基础,它比单独平板式筏形基础要经济很 多,如图６-４所示. • ４. 平板式筏形基础 • 平板式筏形基础是在天然地表上,将场地平整并用压路机将地表土碾 压密实后,在较好的持力层上,浇筑钢筋混凝土平板.这一平板便是建筑 物的基础.在结构上,基础如同一只盘子反扣在地面上承受上部荷载.这 种基础大大减少了土方工作量且较适宜于弱地基(但必须是均匀条件) 的情况,特别适宜于５~６层整体刚度较好的居住建筑,如图６-５所示.
