发电机组培训资料PPT课件演示教学

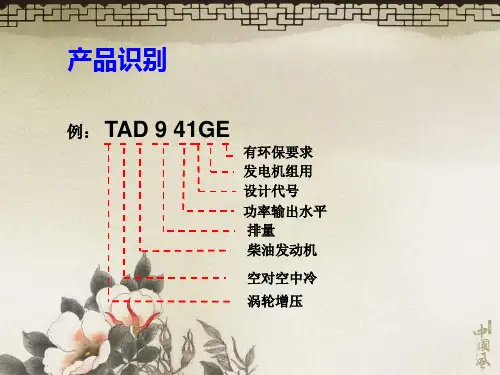

调速原理
轴支架飞块传动套筒 5. 连杆机构 6. 调速弹簧 7. 调速螺钉
感应元件：3，6 执行元件：4，5 操纵机构：7
调速原理：离心力和弹簧力的平衡
调速器的分类 (一)
机械调速器：感应元件为飞铁和弹簧机构，直接传动执行元件。该类调速器常和喷油泵组合成一体，在小功率柴油机中用途广泛。
润滑系统– 油泵
燃油系统– 组成
燃油系统– 流向
燃油系统– 流向
电子执行器 - ACB275 系列
SPEED CONTROL UNIT PART # 873747 SERIAL # V8543
MADE FOR VOLVO BY GOVERNORS AMERICA CORP.
A
B
C
- 电液调速器：信号感测为电子式，执行机构为液压伺服器。采用不同工作能力的伺服器，可满足不同功率柴油机的要求。
Volvo Penta 常用的调速器为机械调速器和全电子调速器
调速器的分类 (二)
单制式调速器: 调速弹簧预紧力固定不变, 当柴油机转速超过最高标定转速时调速器才起作用. 又称恒速调速器.
AUX
- + BATTERY
IDLE
10V OUTPUT
SPEED
GAIN
STABILITY
DROOP
SPEED RAMPING
STARTING FUEL
C1 OFF LEADCIRCUIT ON
ON C2 SOFT COUPLING OFF
ESD5500 转速遥控
5 k
50 k
5 k
液压调速器：感应元件为飞铁和弹簧机构，液压伺服器将感应元件的信号放大，再操纵喷油泵的调油齿杆。该类调速器工作能力大，调节精度高，广泛用于大功率柴油机。

《柴油发电机组》PPT课件

§1—1电信局（站）当遇到电力部门正常检修或电网故障而停电时，必须依靠自备的柴油发电机组来发电，以保证通信设备所需交流电源供给。它是保证通信设备连续可靠安全运行的主要设备。
一. 柴油发电机组（简称机组）是内燃发电机组的一种，由柴油机、三相交流同步发电机和控制屏（包括自动检测、控制及保护装置）三部分组成。
27 2021/4/23
28 2021/4/23
29 2021/4/23
30 2021/4/23
31 2021/4/23
32 2021/4/23
1
23
4
5
67
5 2021/4/23

概述：
四.柴油机的型号及含义 1— 产品换代号：（缺位，基本型， X 新型， B ， R ，换代标
志) 气缸数（数字） 3----气缸排量形式：缺位直到式，V，V形排列。 4—气缸直径（mm） 5— 某些系列特殊代号 6— 强化代号：（缺位非增压，Z增压，ZL增压中冷。） 7— 用途代号：缺位，G，基本型，D电站用，C船用，K工程机
械用
8---变形代号：缺位标准型，1，2，3变形设计代号。
12 34 5
6
7
8
6 2021/4/23
五．产内燃机气缸序列号的规定（
GB726）
① 内燃机的气缸序号，采用连续顺序号表示。
② 直立式内燃机气缸序号是从曲轴自由端开始为第1缸。
向功率输出端依次排序号。
V型内燃机分左右两列。左右列是有功率输出端位置来区分
4 2021/4/23
概述：
三.柴油发电机组的成套设备型号及含义 1---输出额定功率（kw）用数字表示、2—
输出电流种类： (G 工频、 P 交流中频 400HZ、S交流双频、Z直流)、3—发电机组类型：（F陆用、FC船用、Q汽车电站、 T挂车）、4—控制特征：（缺位为手动、 Z自动化、S低噪声、SZ低噪声自动化）、 5—设计序号用数字表示、6—变形代号用数字表示、7—环境特征：（缺位为普通型、TH湿热带型）。

《柴油发电机》课件

《柴油发电机》课件
目录
• 柴油发电机简介 • 柴油发电机的组成与部件 • 柴油发电机的使用与维护 • 柴油发电机的比较与选择 • 柴油发电机的未来与特点
定义
柴油发电机是一种将化学能转换为电能的机械设备，通过柴油燃烧产生的热能驱动发电机运转。
特点
柴油发电机具有高效率、大功率、可靠性强、寿命长等优点，广泛应用于工业、商业、军事等领域。
应用领域的拓展
分布式能源
随着分布式能源的发展，柴油发电机将更多地应用于家庭、企业、
医院、学校等场所，作为备用或主电源。
移动能源
柴油发电机在移动设备、应急救援、野外作业等领域的应用也将得到拓展。
混合能源
柴油发电机将与太阳能、风能等可再生能源相结合，形成混合能源系统，提高能源利用效率和稳定性。
详细描述
燃油系统由燃油泵、喷油器、燃油滤清器等组成，主要作用是将燃油输送到燃烧室，并提供合适的燃油量以维持发动机运转。燃油系统通过调节燃油喷射时间和喷射量，控制发动机的运转状态和输出功率。
点火系统
总结词
产生高压电弧，点燃燃烧室内的可燃混合气体。
详细描述
点火系统由点火线圈、火花塞等组成，主要作用是在燃烧室内产生高压电弧，点燃可燃混合气体。点火系统的工作原理是通过点火线圈将低电压转换为高电压，然后通过火花塞放电产生电弧，从而点燃可燃混合气体。
环保标准
考虑符合环保标准的柴油发电机，以减少对环境的影响。
使用成本与经济效益分析
初始投资
购买柴油发电机的初始投资通常比汽油发电机高。
运行成本
柴油发电机的运行成本包括燃料成本、维护成本和修理费用等。
能耗效率
柴油发电机的能耗效率较高，能够提供更多的电力输出。

发电机组基础知识PPT课件

无锡新时代交流发电机有限公司所生产的发电机系列为:BC16、BC18、UC224、UC274、 HC4、HC5、LV6、HC7。功率范围为:6.5KW－－1600KW。
型号说明：
.
16
马拉松发电机MX
Magna MaxDVR发电机是美国马拉松电气公司开发的带永磁发电机（PMG）励磁系统和配有首创的数字式调压器（DVR2000），
.
马拉松
备注
标配标配
保证发动时建压
美国上海产
进口产品货期长，价格贵
15
斯坦福发电机介绍
无锡新时代交流发电机有限公司是英国斯坦福新时代国际有限公司在中国的唯一的独资企业，首期投资1760万美元。成立于1996年2月，于1997年11月正式开业。目前年生产能力为20,000台发电机。新时代国国际有限公司有50多年成功地满足顾客需要的经验。
≤260g/KW·h ≤3。0g/KW·h
备注
主回路加1440V电压二次回路加750V电压
加装消音器加装消音器机组见参数表机组见参数表
.
32
5、柴油发电机组功率标定
柴油机标定运行的标准环境状况是：（1）环境空气温度0℃~+40 ℃ （2）海拔高度不超过1000m （3）空气相对湿度不大于95% （温度为+25 ℃时）（4）有霉菌
信号传送到模块中，把执行报警或关机信号发出实现对机组的控制、保护。
.
23
4、柴油发电机组电性能指标
额定指功率标类（KW）别
Ⅰ
Ⅱ ≤250
Ⅲ Ⅳ
稳态电压调整率％
±1.0
±3.0 ±5.0
瞬态电压调整率％
±15
±20 -15 ±25

柴油发电机组结构图解PPT课件

减少流量，甚至于断流；
产生穴蚀。
解决方法：采用膨胀水箱。
N系列发动机冷却系统
主要部件介绍
⑵ 水泵：由皮带轮、轴承、油封、水封、叶轮等组成。
其作用是：强制将散热器里的冷却液压入机体内，冷却发动机。
水泵上有一小孔，起观测、泻漏作用。
⑶ 机油冷却器：其分管束式和片状式，起冷却机油的作用。
趋于完全燃烧。
•
即使少量空气进入燃油系统，也不会使发动机像高压油管燃油系
统发动机那样立即“失速”，PT燃油系统的发动机工作更稳定可靠。
•
性能标定方便，适应性好。
•
有80%左右的燃油用于冷却喷油器后回到油箱，喷油器能得到很
好的冷却。
•
通用性好，相同的基础泵和喷油器作一些调整就可以实用于不同
型号的发动机上。
N系列发动机冷却系统
空压机
水滤器
中冷器
散热器
水泵
缸体水道
缸盖水道
出水管
节温器
机油冷却器
液压油冷却器湿式排气管
N系列发动机冷却系统
• 发动机热量的产生：就是喷入柴油机燃烧室的柴油，燃烧后产生大量的热量。
• 热量分配：1/3作功、1/3排入大气、1/3冷却系统散失。 • 冷却方式：发电机组冷却系统属于压力强制循环冷却。
• 冷却系统的组成
• 冷却系统是由散热器、水泵、汽缸体水道、汽缸盖水道、出水管、节温器机油冷却器等组成
N系列发动机冷却系统
主要部件介绍
⑴ 水箱：由上水室、下水室、散热片、进、出水管、溢流管、水箱盖组成。
其作用是：储存冷却液，散失冷却液的热量，减少冷却液中的气泡。

冷却液中气泡的危害：

柴油发电机组基本原理及维护规程ppt课件

⑥市电停电后应能在15分钟内正常启动并供电，需延时启动供电应报上级主管部门审批。
⑦新装或大修后的机组应先试运行，性能指标测试合格后才能投入使用。
四、油机发电机的使用和维护
❖ （2）维护项目和周期表
序号
项目
周期
1
设备巡视
天
2
空载试机15～30分钟
月
3
检查各种仪表、信号指示是否正常
月
4
对启动电池检查电解液液面，并进行全浮充充电
二、油机的总体构造
1.曲轴连杆机构
❖ （3）连杆与曲轴：连杆将活塞与曲轴连接起来，从而将活塞承受的压力传给曲轴，并通过曲轴把活塞的往返直线运动变为圆周运动。
连杆
曲轴
二、油机的总体构造
❖ 2.配气机构配气机构的作用是适
时打开和关闭进气门和排气门，将新鲜的气体送入气缸，并及时将燃烧后的废气排出。配气机构由进气门、排气门、凸轮轴、推杆、挺杆和摇臂等部件组成。
四、油机发电机的使用和维护
❖ （3）如何进行保养 ①机油的更换每50小时更换一次机油。（对于新发动机，在第一个
25小时后应更换机油） ②空气滤清器的维护。使空气滤清器保持正常的条件是极为重要的。因安装
不正确，维护不正确或不良的滤芯会使灰尘进人而导致发动机损伤和磨损。务必始终保持滤芯清洁。
③清洁和调整火花塞。 ④清洗燃油粗滤器。
❖ 上式中P为发电机磁极对数，n为发电机转数
三、油机发电机的工作原理
2.交流发电机工作原理与励磁系统
当20GEN/22GEN/24GEN 端子的电压过小时，F1/F2端子给励磁机磁场线圈L1的电流加大，L1产生的固定磁场变强，励磁机旋转电枢L2以额定转速切割固定磁场，两端的感应电势就升高，整流二极管CR1～ CR6整流以后，给主磁场L3的电流加大，L3产生的旋转磁场变强，主电枢L4以额定转速被旋转磁场切割，感应电势就升高。这是调升主电枢电压的过程。反之亦然。

柴油机基本知识(潍柴动力)PPT课件

潍柴动力柴油机的未来展望
持续创新
潍柴动力将继续致力于技术创新和产品升级，推出更加高效、环保和智能的柴油机产品。
拓展应用领域
随着柴油机技术的不断进步，潍柴动力柴油机的应用领域将进一步拓展，例如在新能源领域和特种车辆领域的应用。
提高服务水平
潍柴动力将不断提升服务水平，提供更加全面和专业的售后服务，以满足客户的需求和提高客户满意度。
柴油机基本知识(潍柴动力)ppt课件
• 引言 • 柴油机的工作原理 • 柴油机的类型和结构 • 柴油机的使用和维护 • 潍柴动力柴油机介绍 • 结论
01
引言
目的和背景
01
介绍柴油机的基本概念、发展历程和应用领域，为后续内容打下基础。
02
强调潍柴动力在柴油机领域的地位和贡献，突出本次课件的主题和重要性。
柴油机的发展趋势
高效能
随着技术的进步，柴油机的效能不断提升，能够提供更高的动力和更好的燃油经济性。
环保
随着环保意识的增强，柴油机的发展趋势是降低排放和减少对环境的影响，例如采用先进的后处理技术来降低氮氧化物和颗粒物的排放。
智能化
随着智能化技术的发展，柴油机将更加智能化，能够实现远程监控、故障诊断和预测性维护等功能，提高运行效率和可靠性。
。
03
柴油机的类型和结构
轻型柴油机
轻型柴油机是指功率较小的柴油机，通常用于小型车辆、农业机械、发电机组等领域。
轻型柴油机具有体积小、重量轻、易于维护等特点，因此在某些特定领域具有一定的优势。
轻型柴油机的功率范围通常在 100马力以下。
重型柴油机
重型柴油机是指功率较大的柴油机，通常用于大型车辆、船舶、工业设备等领域。

柴油发电机组介绍PPT课件

备用机组
柴油发电机组作为备用电源时，对非恒定负载提供连续的电力供应，对连续运行时间没有限制。平均每12小时允许1小时满负载运行,且每年不超过500小时满负载运行
道依茨（Deutz）是世界第一台内燃机的生产厂，属于世界一流的柴油发电机组制造厂商之一，创建于1864年，其总部位于德国科隆。
道依茨生产的发动机功率范围非常广，从4kw到7600kw，包括风冷柴油机，水冷柴油机和燃气发动机，其中风冷柴油机是同类产品中的王牌。
行业概况
利莱森玛是世界五百强美国艾默生电气公司（EMERSON）全球60大全资子公司之一，为艾默生工业自动化业务下属子公司品牌，公司运营由艾默生电气下属的利莱森玛法国公司负责。总公司于 1919年在法国成立，公司员工8700多人，全球5大业务，中国公司于1999年在福州成立，主营三大业务：发电机，马达和减速机。利莱森玛发电机分部生产全球同步产品系列：LSA42.2/43.2 /44.2/46.2/47.2/49.1/50.1/50.2/51.2/52.2/53/ 54；功率范围涵盖10-4000KW
康明斯发电机技术系统（前身为 Newage AVK）在英国斯坦福主要生产基地制造电气设备已有近百年的历史。Newage 公司于1935年成立于英国曼彻斯特，从事发电机组和空气压缩机的制造，最初的全称为“Northern Electric Wireless And General Engineering Company” ，后来与 AVK合并。经过上世纪60年代到70年代期间产量的提高和国际销售的扩张、以及80 年代到90年代期间的并购和企业重组， Newage一跃成为8kVA到 2000 kVA8发电机产品的世界领先者
一、柴油发电机组概述

柴油发动机简介PPT课件

柴油机的基本构成
• 机体是发动机的骨架，用于安装和支撑发动机各总成零部件，由气缸体、曲轴箱、油底壳、气缸套、气缸盖、气缸垫组成。
气缸盖
气缸垫
气缸体
油道和水道曲轴箱
气缸
油底壳
21
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
12
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
二、柴油零部件系统构成及各系统工作原理
13
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
起吊环空压机铭牌
柴油机外形
排气管
涡轮增压器
放水阀
机油冷却器机油滤清器
16
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
YC4112为干式过盈配合。YC4110机为干式间隙配合。
27
·YC6112机分钢缸套与铸铁缸套，都属过盈配合的干式缸套。
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用

柴油发电机ppt课件-柴油发电机PPT共32页

文家。汉族，东晋浔阳柴桑人（今江西九江）。曾做过几年小官，后辞官回家，从此隐居，田园生活是陶渊明诗的主要题材，相关作品有《饮酒》、《归园田居》、《桃花源记》、《五柳先生传》、《归去来兮辞》等。
谢谢！
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
61、奢侈是舒适的，否则就不是奢侈。——CocoCha nel 62、少而好学，如日出之阳；壮而好学，如日中之光；志而好学，如炳烛之光。 ——刘向 63、三军可夺帅也，匹夫不可夺志也。 ——孔丘 64、人生就是学校。在那里，与其说好的教师是幸福，不如说好的教师是不幸。 ——海贝尔 65、接受挑战，就可以享受胜利的喜悦。——杰纳勒尔·乔治·S·巴顿
柴油发电机ppt课件-柴油发电机
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新来燕，双双入我庐，先巢故尚在，相将还旧居。
8
、
吁
嗟
身
后
名
，
于
我ቤተ መጻሕፍቲ ባይዱ
若
浮
烟
。
9、陶渊明（约 365年 —427年），字元亮，（又一说名潜，字渊明）号五柳先生，私谥“靖节”，东晋末期南朝宋初期诗人、文学家、辞赋家、散

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

康明斯发电机技术系统（前身为 Newage AVK）在英国斯坦福主要生产基地制造电气设备已有近百年的历史。Newage 公司于1935年成立于英国曼彻斯特，从事发电机组和空气压缩机的制造，最初的全称为“Northern Electric Wireless And General Engineering Company” ，后来与 AVK合并。经过上世纪60年代到70年代期间产量的提高和国际销售的扩张、以及80 年代到90年代期间的并购和企业重组， Newage一跃成为8kVA到 2000 kVA8发电机产品的世界领先者
柴油发电机组介绍
1
内容提要
一．柴油发电机组概述二．柴油机的主要部件及工作原理三．柴油发动机各系统介绍四．发电机介绍
2
一、柴油发电机组概述
1、柴油发电机组的性质
A. 柴油发电机组是一种能源转换设备。化学能→热能→机械能→电能燃油是其原料，电能是其产品。
B. 柴油发电机组是一种机电一体化设备，它是由柴油发动机、交流发电机和控制系统这三大部件组成，其技术涉及到机械动力学、电学和自动化控制等各个领域。
C. 柴油发电机组是一种成套设备，它是由一些独立的部件组合而成，并且这些独立部件的品质和性能对整个系统的质
3
量有着重要的影响。
行业概况
柴油发电机组由发动机、发电机、控制系统及一些附件组成！一个油机上应该有三个铭牌，机组铭牌，发动机和发电机铭牌
4
行业概况
常见的机组厂家：科泰、科勒、卡特、康明斯、辛普森、威尔逊。厂家所用的发动机主要有： MTU(奔驰)、perkins（帕金斯）、cummins(康明斯)、 Mitsubishi(三菱）、Caterpillar（卡特）、DEUTZ（道依茨）发电机主要有：stamford(斯坦福)、leroy somer(利莱森玛) 控制器主要有：科迈、深海、AGC、机组厂家自己生产
3、柴油发电机组的分类（按应用类别）
6
行业概况
康明斯 1919年成立，总部设在美国印第安纳州哥伦布市，全球设计和制造55－3,500 马力柴油机的领先企业，全球50马力以上柴油发动机的最大制造商。 Chongqing Cummins Engine(CCEC) 重庆康明斯发动机有限公司 Dongfeng Cummins Engine(DCEC) 东风康明斯发动机有限公司 Wuxi Newage Alternators 无锡新时代交流发电机有限公司
日本三菱重工株式会社成立于1884年，是全球500强企业之一，在通用机械类中名列第二。三菱重工从1917年开始研发、生产柴油发动机及发电机组，功率范围500KW1600KW。
7
行业概况
卡特发电机组是卡特彼勒柴油发电机组的简称，卡特彼勒的发动机产品从1931年开始设计生产以来，便取得了领先的优势。50多年的发电设备研制经验令卡特彼勒开发了多种实用的发电机组，提供了高效益的选择和方便的安装。卡特彼勒独家供应全套发动机、发电机及控制系统，能保证产品测试和品质控制的一贯性
13
一、柴油发电机组概述
3、柴油发电机组的分类（按应用类别）
➢ 长行机组
柴油发电机组作为备用电源时，对非恒定负载提供连续的电力供应，对连续运行时间没有限制，并允许每12H 内有1H超过油机额定功率10%运行。特点：运行时间较长、负载较重，相对于本机极限功率的许多功率被调至较低点。
14
一、柴油发电机组概述
道依茨（Deutz）是世界第一台内燃机的生产厂，属于世界一流的柴油发电机组制造厂商之一，创建于1864年，其总部位于德国科隆。
道依茨生产的发动机功率范围非常广，从4kw到7600kw，包括风冷柴油机，水冷柴油机和燃气发动机，其中风冷柴油机是同类产品中的王牌。
8Hale Waihona Puke 行业概况利莱森玛是世界五百强美国艾默生电气公司（EMERSON）全球60大全资子公司之一，为艾默生工业自动化业务下属子公司品牌，公司运营由艾默生电气下属的利莱森玛法国公司负责。总公司于 1919年在法国成立，公司员工8700多人，全球5大业务，中国公司于1999年在福州成立，主营三大业务：发电机，马达和减速机。利莱森玛发电机分部生产全球同步产品系列：LSA42.2/43.2 /44.2/46.2/47.2/49.1/50.1/50.2/51.2/52.2/53/9 54；功率范围涵盖10-4000KW
12
一、柴油发电机组概述
2、柴油发电机组的用途
➢ 应急电源移动电源就是没有固定的使用地点，而被到处转移使用的发电设施。柴油发电机组由于其轻便灵活、易操作等特点，而成为移动电源的首选。有自行电源车辆，也有拖车、拖挂等。使用单位大都具有流动工作的性质，如通信应急、油田、地勘、野战、工程抢险等。
行业概况
10
一、柴油发电机组概述
2、柴油发电机组的用途
➢ 自备电源某些用电单位没有网电供应，如海岛、偏远农村、牧区、荒漠高原的军营、工作站、雷达站等。在需要电功率不太大的情况下，柴油发电机组成为自备电源的首选。
11
一、柴油发电机组概述
2、柴油发电机组的用途
➢ 备用电源
备用电源也叫应急电源。主要用途是某些单位已经有了稳定的电源供应，但是为了防止意外情况，如出现电路故障或者不可抗力发生临时停电等，仍然配置自备电源做应急发电使用。使用单位包括：电信行业、银行机场、指挥中心、数据中心、高速公路、高等级宾馆写字楼、医院等等。
5
行业概况
帕金斯柴油发电机组介绍(劳斯莱斯柴油发电机组) 创建于1932年，年产量近40 万台发动机。在发电领域，涵盖7KW1811KW的柴油发电机组都具有卓越的性能、可靠性、耐用性等优点,1998年，帕金斯公司被美车克莱斯勒公司控股，成为卡特集团一成员。
发动机及涡轮机联盟弗里的希哈芬股份有限公司（简称MTU） MTU为戴姆勒-奔驰集团属下公司，是世界领先的柴油发动机制造商，其柴油发动机功率从35kw-9000kw，广泛用于舰船、重型汽车和工程机械、铁路机车。MTU不仅仅制造柴油发动机，还制造面向最终用户的完整成套产品。
