浙江大学模拟电子技术基础期末考试试卷本试卷共10 题一、判断下列说法是否正确，凡对者打“√”，错者打“×”(本大题分2小题,每小题5分,共10分)1.试判断下列说法是否正确，正确的在括号中画“√”，否则画“×”。
1)一个理想对称的差分放大电路，只能放大差模输入信号，不能放大共模输入信号。
( )2)共模信号都是直流信号，差模信号都是交流信号。
( )3)对于长尾式差分放大电路，不论是单端输入还是双端输入，在差模交流通路中，发射极电阻Re 一概可视为短路。
( )4)在长尾式差分放大电路单端输入情况时，只要发射极电阻Re 足够大，则Re 可视为开路。
( )5)带有理想电流源的差分放大电路，只要工作在线性范围内，不论是双端输出还是单端输出，其输出电压值均与两个输入端电压的差值成正比，而与两个输入端电压本身的大小无关。

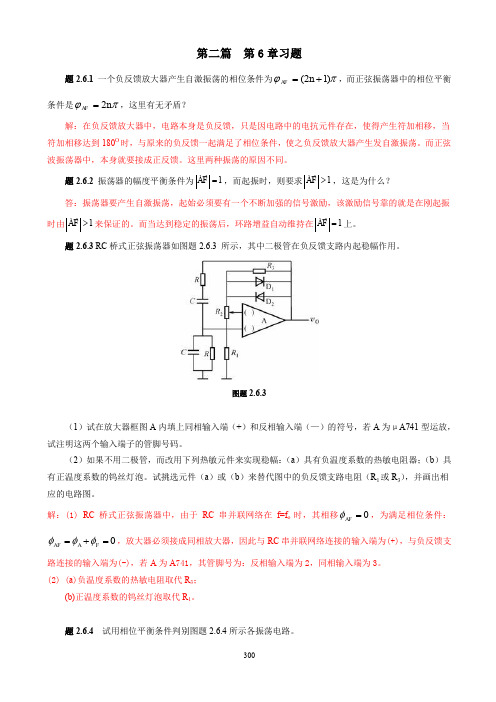

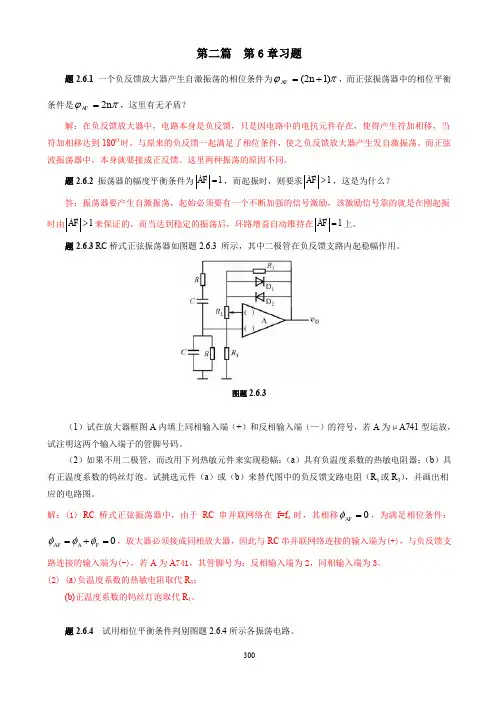

( )2.试判断下列说法是否正确，正确的在括号中画“ ? ”，否则画“×”。
1)负反馈放大电路不可能产生自激振荡。
( )2)正反馈放大电路有可能产生自激振荡。
( )3)满足自激振荡条件的反馈放大电路，就一定能产生正弦波振荡。
( )4)对于正弦波振荡电路，只要满足相位平衡条件，就有可能产生正弦波振荡。
( )5)对于正弦波振荡电路，只要满足自激振荡的平衡条件，就有可能自行起振。
( )二、选择正确答案填入空白内，只需填入 A 、B 、C 、D(本大题6分)在图示电路中，已知变压器副边电压有效值U２＝20V ，变压器内阻和二极管导通电压均可忽略不计，R<<RL(R为电感线圈电阻)，uD波形如图所示，选择填空：1 ．输出电压平均值UO约为( )；A.28VB.24VC.18V2 ．整流电路中二极管的导通角( )；A.大于B.约等于C.比小得多3 ．当负载电阻减小时，输出的纹波电压幅值将( )。
A.增大B.不变C.减小三、解答下列各题(本大题10分)图示电路中，A1～A5都是理想运放。

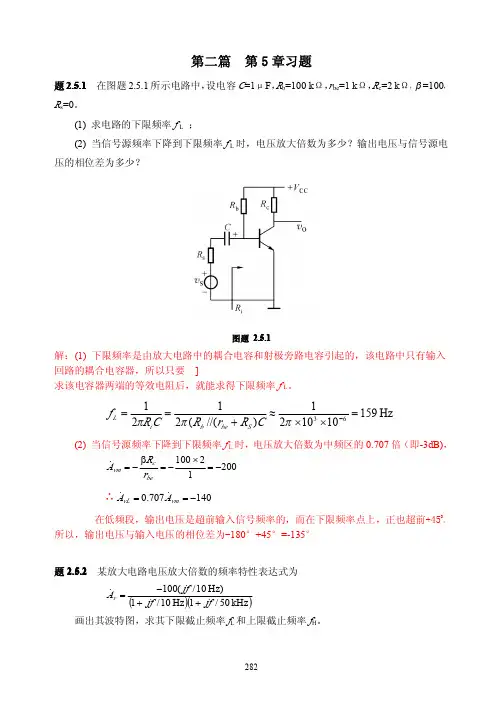

第二篇第5章习题题2.5.1在图题2.5.1所示电路中，设电容C =1μF ，R b =100k Ω，r be =1k Ω，R c =2k Ω，β=100，R s =0。
(1)求电路的下限频率f L ；(2)当信号源频率下降到下限频率f L 时，电压放大倍数为多少？输出电压与信号源电压的相位差为多少？图题2.5.1解：(1)下限频率是由放大电路中的耦合电容和射极旁路电容引起的，该电路中只有输入回路的耦合电容器，所以只要]求该电容器两端的等效电阻后，就能求得下限频率f L 。
Hz 159101021)//((212163=××≈+==−πππC R r R C R f S be b i L (2)当信号源频率下降到下限频率f L 时，电压放大倍数为中频区的0.707倍（即-3dB)，20012100−=×−=β−=be c vm r R A ̇∴140707.0−==vmvL A A ̇̇在低频段，输出电压是超前输入信号频率的，而在下限频率点上，正也超前+45O。
所以，输出电压与输入电压的相位差为-180°+45°=-135°题2.5.2某放大电路电压放大倍数的频率特性表达式为()()kHz 50/1Hz 10/1)Hz 10/(100jf jf jf A v ++−=̇画出其波特图，求其下限截止频率f L 和上限截止频率f H 。
解：这是一个全频段的频率特性复数表达式，从该式就能确定上、下限频率。
也可以画出幅频特性和相频特性后求出上、下限频率。
其波特图如下。
所以有，f L =10Hz ，f H =50kHz 。
题2.5.3某放大电路电压放大倍数高频段的频率特性表达式为()()MHz 1/1kHz 100/1100jf jf A v ++−=̇画出其波特图，求其上限截止频率f H 的近似值。
解：因为该复数表达式有两个转折频率点，所以采用近似的渐近线画出的波特图为：根据上、下限频率定义，有上限截止频率f H ≈100kHz 。
第一篇 第1章习题题1.1.1 有一电流控制电流源电路如图题1.1.1所示，图中i sI I β=，50=β，Ω=k R L 2。
当mA I i 1.0=时，试计算L R 两端的电压o V 和功率o P 。
图题1.1.1解：负载电阻R L 两端电压为：V k R I R I V L i L S O 1021.050=⨯⨯===β负载电阻上消耗的功率为：mW R V R I V I P LOL SO S O 5022====题1.1.2 有一电压控制电流源电路如图题1.1.2所示，图中i m s V g I =，V mA g m 5=，Ω=k R L 2。
当V V i 0.1=时，试计算L R 两端的电压o V 和功率o P 。
图题1.1.2解：电阻阻端的电压为：V V mA R V g R I V L i m L S O 1021/5=⨯⨯===负载电阻上消耗的功率为：mW R V R I V I P LOL SO S O 5022====题1.1.3 电路如图题1.1.3所示，分析在下述条件下各二极管的通断情况。
设二极管D 的导通压降V D =0.7 V ，求出D 导通时电流I D 的大小。
（1）V CC1= 6 V ，V CC2= 6 V ，R 1= 2 k Ω，R 2= 3 k Ω； （2）V CC1= 6 V ，V CC2= 6 V ，R 1=R 2= 3 k Ω； （3）V CC1= 6 V ，V CC2= 6 V ，R 1= 3 k Ω，R 2= 2 k Ω。
图题1.1.3解：（1）求出二极管两端的开路电压，如开路电压使二极管正偏，则二极管导电，然后再求出流过二极管的电流。
二极管开路后流过R 1和R 2的电流：mA R R V V I CC CC 4.25122121==++=，则二极管两端的开路电压V IR V V IR V CC CC 2.11122=-=-=，由于二极管两端开路电压大于0.7V ，所以二极管导电,导电后，二极管二端压降为0.7V 。

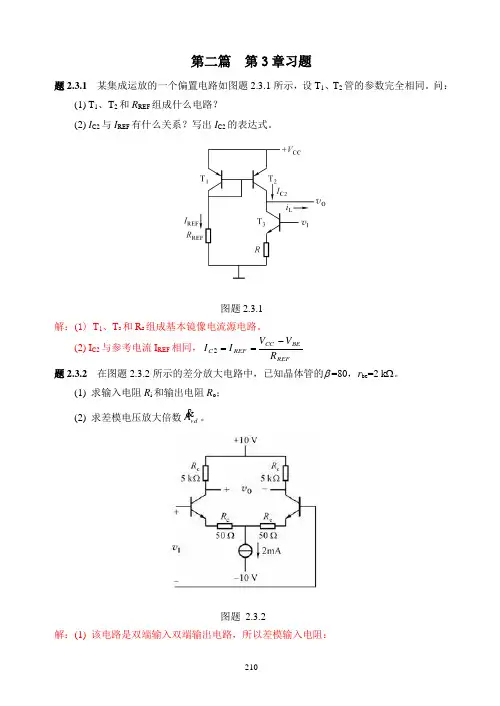

第二篇 第3章习题题2.3.1 某集成运放的一个偏置电路如图题2.3.1所示，设T 1、T 2管的参数完全相同。
问：(1) T 1、T 2和R REF 组成什么电路？(2) I C2与I REF 有什么关系？写出I C2的表达式。
图题2.3.1解：(1) T 1、T 2和R 2组成基本镜像电流源电路。
(2) I C2与参考电流I REF 相同，REFBECC REF C R V V I I -==2题2.3.2 在图题2.3.2所示的差分放大电路中，已知晶体管的β =80，r be =2 k Ω。
(1) 求输入电阻R i 和输出电阻R o ；(2) 求差模电压放大倍数vdA 。
图题 2.3.2解：(1) 该电路是双端输入双端输出电路，所以差模输入电阻：1.4)05.02(2)(2=+⨯=+=e be i R r R k Ω差模输出电阻为：R o =2R c =10 k Ω(2) 差模电压放大倍数为：6605.0812580)1(-=⨯+⨯-=β++β-=ebe cvdR r R A题2.3.3 在图题2.3.3所示的差动放大电路中，设T 1、T 2管特性对称，β1=β2=100，V BE =0.7V ，且r bb ′=200Ω，其余参数如图中所示。
(1) 计算T 1、T 2管的静态电流I CQ 和静态电压V CEQ ，若将R c1短路，其它参数不变，则T 1、T 2管的静态电流和电压如何变化？(2) 计算差模输入电阻R id 。
当从单端（c 2）输出时的差模电压放大倍数2d A =?； (3) 当两输入端加入共模信号时，求共模电压放大倍数2c A 和共模抑制比K CMR ； (4) 当v I1=105 mV ，v I2=95 mV 时，问v C2相对于静态值变化了多少？e 点电位v E 变化了多少？图题2.3.3解：(1) 求静态工作点：mA56.0102101/107122)1/(1=⨯+-=+β+-=eb BE EE CQ R R V V IV7.07.01010056.01-≈-⨯-=--=BE b BQ E V R I VV1.77.01056.012=+⨯-=--=E c CQ CC CEQ V R I V V若将R c1短路，则mA56.021==Q C Q C I I （不变）V7.127.0121=+=-=E CC Q CE V V VV1.77.01056.0122=+⨯-=--=E c CQ CC Q CE V R I V V （不变）(2) 计算差模输入电阻和差模电压放大倍数：Ω=⨯+=β++=k 9.456.026101200)1('EQT bb be I V r rΩ=+⨯=+=k 8.29)9.410(2)(2be b id r R R5.338.2910100)(22=⨯=+β=be b c d r R R A(3) 求共模电压放大倍数和共模抑制比：5.0201019.410101002)1(2-=⨯++⨯-=β+++β-=ebe b cc R r R R A675.05.3322===c d CMRA A K （即36.5dB ） (4) 当v I1=105 mV ，v I2=95 mV 时，mV 109510521=-=-=I I Id v v v mV100295105221=+=+=I I Ic v v vmV 285100)5.0(105.33222=⨯-+⨯=⋅+⋅=∆Icc Id d O v A v A v 所以，V O2相对于静态值增加了285 mV 。
大学模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的理想输入电阻是：A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件？A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中，负反馈的主要作用是：A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是：A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路？A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标？A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的：A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是：A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题（每空1分，共10分）1. 运算放大器的______反馈可以提高电路的稳定性。
2. 在模拟电路中，______电路通常用于信号的放大。
3. 模拟电路中的______元件可以改变电流的方向。
4. 模拟电路中的______元件可以储存电荷。
5. 模拟电路中的______元件可以储存磁能。
6. 运算放大器的______参数表示其对共模信号的抑制能力。
7. 模拟电路中的______滤波器可以允许低频信号通过，而阻止高频信号。
8. 模拟电路中的______滤波器可以允许高频信号通过，而阻止低频信号。
9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。

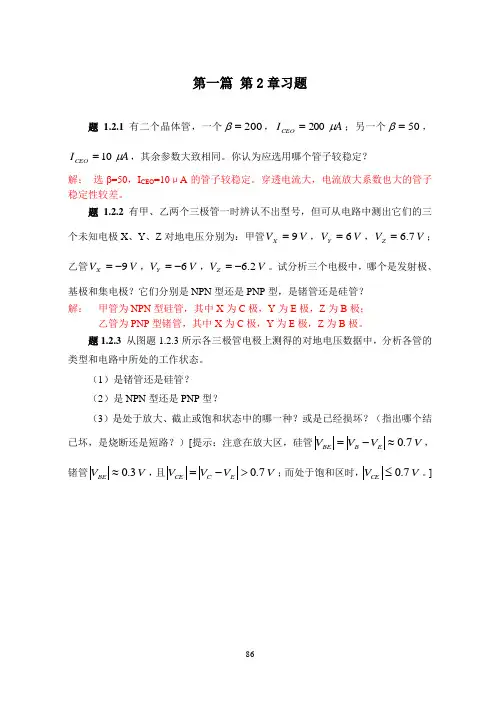

第一篇 第2章习题题 1.2.1 有二个晶体管，一个200=β，A I CEO μ200=；另一个50=β，A I CEO μ10=，其余参数大致相同。
你认为应选用哪个管子较稳定？解： 选β=50，I CEO =10μA 的管子较稳定。
穿透电流大，电流放大系数也大的管子稳定性较差。
题 1.2.2 有甲、乙两个三极管一时辨认不出型号，但可从电路中测出它们的三个未知电极X 、Y 、Z 对地电压分别为：甲管V V X 9=，V V Y 6=，V V Z 7.6=；乙管V V X 9-=，V V Y 6-=，V V Z 2.6-=。
试分析三个电极中，哪个是发射极、基极和集电极？它们分别是NPN 型还是PNP 型，是锗管还是硅管？ 解： 甲管为NPN 型硅管，其中X 为C 极，Y 为E 极，Z 为B 极； 乙管为PNP 型锗管，其中X 为C 极，Y 为E 极，Z 为B 极。
题1.2.3 从图题1.2.3所示各三极管电极上测得的对地电压数据中，分析各管的类型和电路中所处的工作状态。
（1）是锗管还是硅管？ （2）是NPN 型还是PNP 型？（3）是处于放大、截止或饱和状态中的哪一种？或是已经损坏？（指出哪个结已坏，是烧断还是短路？）[提示：注意在放大区，硅管V V V V E B BE 7.0≈-=，锗管V V BE 3.0≈，且V V V V E C CE 7.0>-=；而处于饱和区时，V V CE 7.0≤。
]图题1.2.3解：该题中的锗管还是硅管，看V BE 是0.7V 还是0.3V ，0.7V 是硅管，0.3V 左右是锗管，也可以看第二个英文字母，如果第二个字母是D 、C 则通常为硅管，如果第二个字母是A 、则为锗管。
第三个英文是高频管还是低频管，还是开关管或是大功率管。
（G 是高频管、K 是开关管、X 是低频管、D 是大功率管），据此有：(a) NPN 硅管，工作在饱和状态； (b) PNP 锗管，工作在放大状态； (c) PNP 锗管，管子的b-e 结已开路； (d) NPN 硅管，工作在放大状态； (e) PNP 锗管，工作在截止状态； (f) PNP 锗管，工作在放大状态； (g) NPN 硅管，工作在放大状态； (h) PNP 硅管，工作在临界饱和状态。

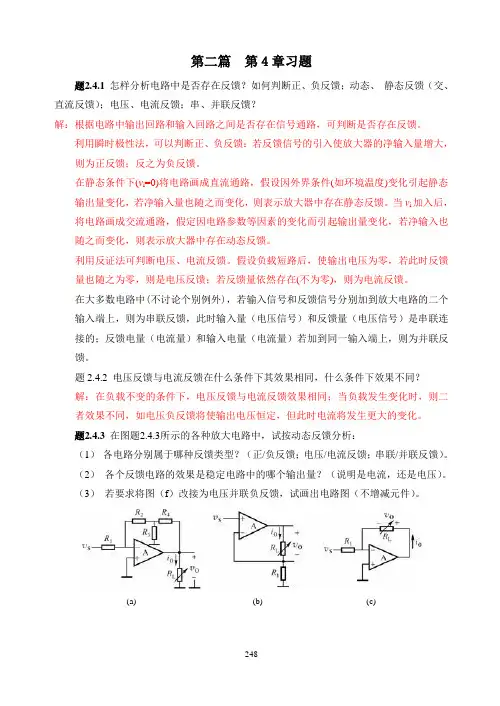

第二篇第4章习题题2.4.1怎样分析电路中是否存在反馈？如何判断正、负反馈；动态、静态反馈（交、直流反馈）；电压、电流反馈；串、并联反馈？解：根据电路中输出回路和输入回路之间是否存在信号通路，可判断是否存在反馈。
利用瞬时极性法，可以判断正、负反馈：若反馈信号的引入使放大器的净输入量增大，则为正反馈；反之为负反馈。
在静态条件下(v i=0)将电路画成直流通路，假设因外界条件(如环境温度)变化引起静态输出量变化，若净输入量也随之而变化，则表示放大器中存在静态反馈。
当v i加入后，将电路画成交流通路，假定因电路参数等因素的变化而引起输出量变化，若净输入也随之而变化，则表示放大器中存在动态反馈。
利用反证法可判断电压、电流反馈。
假设负载短路后，使输出电压为零，若此时反馈量也随之为零，则是电压反馈；若反馈量依然存在(不为零)，则为电流反馈。
在大多数电路中(不讨论个别例外)，若输入信号和反馈信号分别加到放大电路的二个输入端上，则为串联反馈，此时输入量（电压信号）和反馈量（电压信号）是串联连接的；反馈电量（电流量）和输入电量（电流量）若加到同一输入端上，则为并联反馈。
题2.4.2 电压反馈与电流反馈在什么条件下其效果相同，什么条件下效果不同？解：在负载不变的条件下，电压反馈与电流反馈效果相同；当负载发生变化时，则二者效果不同，如电压负反馈将使输出电压恒定，但此时电流将发生更大的变化。
题2.4.3在图题2.4.3所示的各种放大电路中，试按动态反馈分析：（1）各电路分别属于哪种反馈类型？（正/负反馈；电压/电流反馈；串联/并联反馈）。
（2）各个反馈电路的效果是稳定电路中的哪个输出量？（说明是电流，还是电压）。
（3）若要求将图（f）改接为电压并联负反馈，试画出电路图（不增减元件）。
(a) (b) (c)248(d) (e)(f) (g)图题 2.4.3解：(1)，(2) : (a) 电压并联负反馈，稳定输出电压υo。

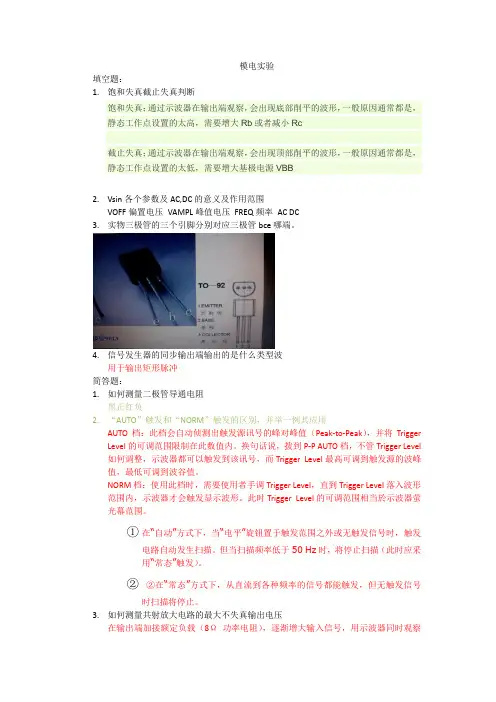

模电实验填空题：1.饱和失真截止失真判断饱和失真；通过示波器在输出端观察，会出现底部削平的波形，一般原因通常都是，静态工作点设置的太高，需要增大Rb或者减小Rc截止失真；通过示波器在输出端观察，会出现顶部削平的波形，一般原因通常都是，静态工作点设置的太低，需要增大基极电源VBB2.Vsin各个参数及AC,DC的意义及作用范围VOFF偏置电压VAMPL峰值电压FREQ频率AC DC3.实物三极管的三个引脚分别对应三极管bce哪端。
4.信号发生器的同步输出端输出的是什么类型波用于输出矩形脉冲简答题：1.如何测量二极管导通电阻黑正红负2.“AUTO”触发和“NORM”触发的区别，并举一例其应用AUTO档：此档会自动侦测出触发源讯号的峰对峰值（Peak-to-Peak），并将Trigger Level的可调范围限制在此数值内。
换句话说，拨到P-P AUTO档，不管Trigger Level 如何调整，示波器都可以触发到该讯号，而Trigger Level最高可调到触发源的波峰值，最低可调到波谷值。
NORM档：使用此档时，需要使用者手调Trigger Level，直到Trigger Level落入波形范围内，示波器才会触发显示波形。
此时Trigger Level的可调范围相当於示波器萤光幕范围。
①在“自动”方式下，当“电平”旋钮置于触发范围之外或无触发信号时，触发电路自动发生扫描。
但当扫描频率低于50 Hz时，将停止扫描（此时应采用“常态”触发）。
②②在“常态”方式下，从直流到各种频率的信号都能触发，但无触发信号时扫描将停止。
3.如何测量共射放大电路的最大不失真输出电压在输出端加接额定负载（8Ω功率电阻），逐渐增大输入信号，用示波器同时观察输入、输出信号，当输出波形刚好不出现失真时，用交流毫伏表测出输出电压。
此时的输入电压就是最大输入灵敏度Vimax4.如何仿真三极管输出端的伏安特性曲线添加IC（Q1）V（Q1:c）5.在比例或积分放大电路中，若输入端为0，输出端不为0（远大于0），原因是什么（至少两个）及解决方法直流信号无法完全消除。
第5章习题5-1常用的电流源有哪几种？各有什么特点？试举例说出几个电流源应用的实例。
5-2描述差分放大器的电路组成结构、工作原理，说明其对巩膜信号的抑制及对差模信号放大作用？5-3长尾式差分放大器的拖尾电阻有何作用？如改变其大小，则差分放大器的性能如何变化？5-4带有理想电流源的差分放大电路中的电流源有何作用？5-5 对比差分放大器和单管共射极放大器的放大倍数，可以得到哪些异共同点？5-6 常用哪些指标来表征差分放大器的性能？试推导其表达式。
5-7 多级放大器之间有几种常用的偶合方式？各有什么特点？5-8 多级放大器分析计算的一般步骤？多级放大器有哪描述其特点的指标？5-9 通常模拟集成运算放大器内部由几部分组成？各有什么特点？5-10判断题(1)阻容耦合多级放大电路各级Q 点相互独立，它只能放大交流信号。
(2)共模信号都是直流信号，差模信号都是交流信号。
(3)对于长尾式差分放大电路，不论是单端输入还是双端输入，在差模交流通路中，发射极电阻Re 一概可视为短路。
(4)在长尾式差分放大电路单端输入情况时，只要发射极电阻Re 足够大，则Re 可视为开路。
(5)带有理想电流源的差分放大电路，只要工作在线性范围内，不论是双端输出还是单端输出，其输出电压值均与两个输入端电压的差值成正比，而与两个输入端电压本身的大小无关。
(6)一个理想对称的差分放大电路，只能放大差模输入信号，不能放大共模输入信号。
5-11填空题1(1)放大电路产生零点漂移的主要原因是。
(2)在相同的条件下，阻容耦合放大电路的零点漂移比直接耦合放大电路。
这是由于。
(3)差动放大电路是为了而设置的，它主要通过来实现。
(4)在长尾式差动电路中，R e的主要作用是。
(5)抑制零漂的主要措施有 种，它们是 。
(6)通用型集成运算放大器的输入级大多采用 电路，输出级大多采用 电路。
(7)集成运算放大器的两上输入端分别为 端和 端，前者的极性与输出端 ；后者的极性同输出端 。
(8)共模抑制比K CMR 是 之比，K CMR 越大，表明电路 。
5-12填空题2(1)利用电流源电路输出电流稳定的特性，在模拟集成电路中常用来为放大电路提供稳定的 ；由于电流源具有直流电阻 而交流电阻很 的特点，在模拟集成电路中广泛用作 使用。
(2)多级放大器框图如题图5-1所示。
设各级的增益A V1、A V2、…A Vn ；输入电阻：R i1、R i2、…R in ；输出电阻：R o1、R o2、…R on 。
多级放大器的增益：A V 总= v o / v i = ；多级放大器的输入电阻： ；多级放大器的输出电阻： ；多级放大器的带宽 其中的各单级放大器的带宽(3)在多级放大电路中，后级的输入电阻是前级的 ，而前级的输出电阻则也可视为后级的 ；前级对后级而言又是 。
5-13填空题3（1）由于不易制作大容量电容器，所以集成电路采用 耦合电路，因此 。
（2）差模放大倍数ud A 是 之比；共模放大倍数uc A 是 之比。
（3）电路的ud A 越大表示 ，uc A 越大表示 。
（4）共模抑制比CMR K 是 之比，因此CMR K 越大表明电路。
（5）带e R 的差动放大电路中，e R 越大则ud A ，uc A ，CMR K ；用恒流源代替e R 后使电路ud A ，uc A ，CMR K 。
（6）完全对称的长尾式差动放大器中的e R 对共模信号 反馈；对差模信号 反馈。
（7）差动放大电路能有效的克服温漂，这主要是通过 实现的。
（8）理想集成运放的=ud A ，=id r ，=o r ，=B I ，=CMR K 。
3-14 在题图5-2的电路中，T 1，T 2的特性相同，且β很大，求I C2和I CE2的值，设U BE =0.6V 。
V CC (+10V)R 1R 22k Ω1k ΩVT 1VT 22I BI REF I C1I C2U CE2图5-2题图5-35-15电路如题图5-3所示，已知100213===βββ。
各管的V .U BE 70=，ΩK R 136=试求3C I 的值。
5-16、在题图5-4所示的差动放大电路中，设U I2=0(接地)。
如果希望负载电阻R L 的一端接地，输出电压∆U O 与输入电压∆U I1极性相同，则R L 的另一端应接在 （c 1、c 2）；如果希望输出电压∆U O 与输入电压∆U I1极性相反，则R L 的另一端应接在 （c 1、c 2）；当输入电压的变化量为∆U I1时，R E 两端 （也存在，不存在）变化R ER C c 1 c 2U o+-T 2+U CC 题图5-4 R C -U EE T 1R B R BU I1 + -U I2 e电压∆U E ；对差模信号而言，e 点 （仍然是，不再是）交流接地点。
5-17双端输人、双端输出理想的差分式放大电路如题图5-5所示。
求解下列问题（1） 若v i1=1500μV 。
v i2=500μV ，求差模输人电压v id ，共模输入电压v ic 的值；（2）若A VD ＝100，求差模输出电压v od ；（3）当输入电压为v id 时，若从 C 2点输出，求 v c2与v id 的相位关系；（4）若输出电压v o ＝1000 v i1－999 v i2时，求电路的从A VD 、Avc 和 K CMR 的值。
题图5-55-18 某差动放大电路如题图5-6所示，设对管的β=50，r bb ′=300Ω,U BE =0.7V ，R W 的影响可以忽略不计，试估算： 1．T 1，T 2的静态工作点。
2．差模电压放大倍数A ud =1211oΔΔΔU U U -3．仿真验证上述结果。
V CC (+12V)VT 1u i1R Cu oR E R BVT 2R C R B R WV EE (-12V)10k Ω10k Ωu i220k Ω20k Ω10k Ω题图5-6 图题5-75-19电路如图题5-7所示，JFET 的 g m ＝2mS ，r DS ＝20 k Ω，求：（1）双端输出时的差模电压增益A VD ＝（v o1-v o2）／v id 的值；（2）电路改为单端输出时，A VD1、Avc 1和K CMR 的值。
5-20如题图5-8所示，R c1 =R c2 =5k Ω，β=100，I 0=2mA ，V cc =12V ，V EE =-12V ，r d =1M Ω。
试求：（1）静态工作点（Q 点）；（2）差模电压增益A VD 、差模输入电阻R id 以及在双端输出工作方式下的输出电阻R o （3）单端输出工作方式下的共模增益A VC ； （4）单端输出工作方式下的共模抑制比K CMR 。
5-21电路如图题5-9所示，已知BJT 的β1=β2=β3=50，r ce =200 k Ω，V BE =0.7 V ，试求单端输出时的差模电压增益A VD2、共模抑制比K CMR 、差模输人电阻R id 和输出电阻Ro 。
提示：AB 两端的交流电阻⎥⎦⎤⎢⎣⎡+++==32133330)||(1e be e ce ABR R R r R r r r β图题5-95-22电路如所示，设所有BJT 的β＝20，r be ＝2.5K Ω，r ce ＝200K Ω，FET 的gm ＝4mS ，其它参数如图所示。
求：（1）两级放大电路的电压增益Av ＝Av1·Av2；（2）Rid 和Ro ；（3）第一级单端输出时的差模电压增益 id1o 1VD v v A =、共模电压增益Avc1和共模抑制比K CMR 注：源极恒流源交流等效电阻为⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧+++++β+=)R R (r )]R r (||R [)R R (1r r 3p 5e 5be 6e 6be 33p 5e 5ce o图题5-105-23 在题图5-11所示的放大电路中，各晶体管的β均为50，U BE =0.7V ，r be1=r be2=3k Ω，r be4=r be5=1.6k Ω，静态时电位器R W 的滑动端调至中点，测得输出电压U o =+3V,试计算： 1．各级静态工作点：I C1、U C1、I C2、U C2、I C4、U C4、I C5、U C5（其中电压均为对地值）以及R e 的阻值。
2．总的电压放大倍数1ou ΔΔU U A =（设共模抑制比极大）。
(+6V)(-6V)题图5-115-24题图5-12中的T 1，T 2均为硅管，U BE =0.7V ，两管间为直接耦合方式，已知β1=β2=50，r b b’1= r b b’2=300Ω，电容器C 1，C 2，C 3，C 4的容量足够大。
1．估算静态工作点I CQ2，U CEQ2（I BQ2的影响忽略不计） 2．求中频电压放大倍数A u 3．求输入电阻r i 和输出电阻r o 4．用仿真验证上述结果+-U oLΩCC题图5-125-25 电路如题图5-13所示1．写出iou U U A =及r i ，r o 的表达式（设β1，β2 ，r be1，r be2及电路中各电阻均为已知量）2．设输入一正弦信号时，输出电压波形出现了顶部失真。
若原因是第一级的Q 点不合适，问第一级产生了什么失真？如何消除？若原因是第二级Q 点不合适，问第二级产生了什么失真？又如何消除？-++++-i U o U CC+V T 1T 2b12R b11R c1R e1R 1C 3C eC +e1R +2Cb2R e2R LR题图5-135-27差动放大电路如题图5-14所示，已知两管的100=β，V U BE 7.0=。
（1）计算静态工作点。
（2）求差模电压放大倍数id oud U U A =及差模输入电阻id R 。
（3）求单端输出时的共模电压放大倍数ic o uc U U A 1=。
（4）求单端输出情况下的共模抑制比CMR K 。
题图5-145-28如题图5-15所示的放大电路中，已知V V V EE CC 15==，Ω=k R C 101，Ω=k R 1，恒流源电流mA I 2.0=，假设各三极管的50=β，V U BEQ 7.0=，Ω=k r be 5.131，Ω=k r be 2.12。
（1）试分析差分输入级属于何种输入、输出接法。
（2）若要求当输入电压等于零时，输出电压也等于零，则第二级的集电极负载电阻3C R 应为多大？（3）分别估算第一级和第二级的电压放大倍数1u A 和2u A ，以及总的电压放大倍数u A 。
题图5-15。
