一阶rc电路的研究实验报告
一阶RC电路的研究实验报告
一阶RC电路是电路中最基本的电路之一，它由一个电阻和一个电容组成。
在这个电路中，电容器的电荷和电阻器的电流是相互作用的，因此，这个电路的特性是非常重要的。
在这篇实验报告中，我们将研究一阶RC电路的特性，并探讨它的应用。
实验过程：
我们使用了一个电阻器和一个电容器来构建一阶RC电路。
我们使用一个函数发生器来产生一个正弦波信号，并将其输入到电路中。
我们使用示波器来观察电路中的电压和电流，并记录下它们的变化。
实验结果：
我们发现，当我们改变电容器的值时，电路的特性会发生变化。
当电容器的值较小时，电路的响应速度较快，但是电路的幅度较小。
当电容器的值较大时，电路的响应速度较慢，但是电路的幅度较大。
我们还发现，当电容器的值等于电阻器的值时，电路的响应速度最快。
应用：
一阶RC电路在电子电路中有着广泛的应用。
例如，它可以用于滤波器、放大器、振荡器等电路中。
在滤波器中，一阶RC电路可以
用来滤除高频信号或低频信号。
在放大器中，一阶RC电路可以用来放大信号。
在振荡器中，一阶RC电路可以用来产生正弦波信号。
结论：
通过这个实验，我们了解了一阶RC电路的特性和应用。
我们发现，电容器的值对电路的特性有着重要的影响。
我们还发现，一阶RC 电路在电子电路中有着广泛的应用。
这个实验为我们深入了解电子电路提供了一个很好的机会。

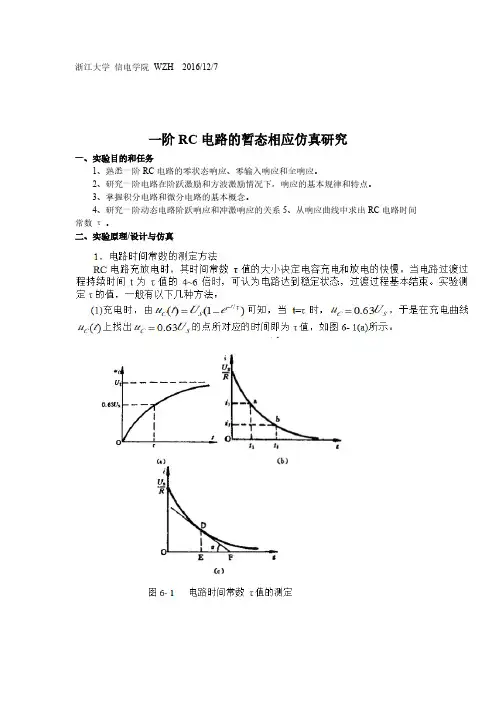

浙江大学信电学院WZH 2016/12/7一阶RC电路的暂态相应仿真研究一、实验目的和任务1、熟悉一阶RC电路的零状态响应、零输入响应和全响应。
2、研究一阶电路在阶跃激励和方波激励情况下，响应的基本规律和特点。
3、掌握积分电路和微分电路的基本概念。
4、研究一阶动态电路阶跃响应和冲激响应的关系5、从响应曲线中求出RC电路时间常数τ。
二、实验原理/设计与仿真2、实验电路的设计（1）观察零状态和零输入响应电路（2）周期方波激励观察三、主要仪器设备OrCAD软件四、实验过程与数据记录及处理实验一零状态响应电路（1）实验过程①仿真参数设置②实验结果Time0s50us100us150us200us250us300us350us400us450us500us550us600us650us700us750us800usV(C1:2)0V 2.0V4.0V6.0V图中所示为探针测量的电压值（2）实验结果分析用实验探Cursor 得到的的结果，通过search level 命令知t=50.712us实验二 零输入响应电路 （1） 实验过程①仿真参数设置仿真参数与实验一一致②实验结果Time0s50us100us150us200us250us300us350us400us450us500us550us600us650us700us750us800usV(C1:2)0V 2.0V4.0V6.0V图中所示为探针测量的电压值（2）实验结果分析同理知，T=50.87us实验三 周期方波激励响应（1）实验过程①仿真参数设置②实验结果Time0s0.5ms 1.0ms 1.5ms2.0ms2.5ms3.0ms3.5ms4.0ms4.5ms5.0msV(C1:2)V(R1:1)V(V1:+)V(V1:-)0V 5V10V图中所示为探针测量的电压值（2） 实验结果分析①测量时间t②不同t 下的输入波形变化下图为0.1t10V5V0V0s0.5ms 1.0ms 1.5ms 2.0ms 2.5ms 3.0ms 3.5ms 4.0ms 4.5ms 5.0ms V(C1:2)V(R1:1)Time下图为0.5t10V5V0V0s0.5ms 1.0ms 1.5ms 2.0ms 2.5ms 3.0ms 3.5ms 4.0ms 4.5ms 5.0ms V(C1:2)V(R1:1)Time下图为2t10V5V0V0s0.5ms 1.0ms 1.5ms 2.0ms 2.5ms 3.0ms 3.5ms 4.0ms 4.5ms 5.0ms V(C1:2)V(R1:1)Time下图为10t10V5V0V0s0.5ms 1.0ms 1.5ms 2.0ms 2.5ms 3.0ms 3.5ms 4.0ms 4.5ms 5.0ms V(C1:2)V(R1:1)Time五、讨论总结、体会实验中遇到的最大困难在于Pspice的Cursor不会使用，导致定位很难。
一阶rc电路的响应实验报告一阶RC电路的响应实验报告引言：电路是电子学中最基本的研究对象之一，而RC电路是最简单的电路之一。
本次实验主要研究一阶RC电路的响应特性，通过测量电路的时间响应曲线，分析电路的充电和放电过程，以及RC电路对输入信号的频率响应。
实验目的：1. 理解一阶RC电路的基本原理和性质；2. 掌握测量电路的时间响应曲线的方法；3. 研究RC电路对不同频率输入信号的响应特性。
实验仪器和材料：1. 信号发生器2. 示波器3. 电阻箱4. 电容器5. 电压表6. 连接线实验原理：一阶RC电路由电阻R和电容C组成，其输入信号为电压源V(t)，输出信号为电容器两端的电压Vc(t)。
根据基尔霍夫电压定律和电容器的充放电特性，可以得到一阶RC电路的微分方程：RC * dVc(t)/dt + Vc(t) = V(t)其中，RC为电路的时间常数，决定了电路的响应速度。
当输入信号为脉冲信号时，可以通过测量电容器两端的电压响应曲线，来研究RC电路的响应特性。
实验步骤：1. 搭建一阶RC电路，将电阻R和电容C连接起来；2. 连接信号发生器的输出端和电路的输入端，调节信号发生器的频率和幅度；3. 连接示波器的输入端和电路的输出端，调节示波器的时间基和垂直放大倍数；4. 开始测量，记录电容器两端的电压随时间的变化曲线；5. 改变输入信号的频率，重复步骤4。
实验结果与分析：在实验中，我们分别测量了RC电路对不同频率输入信号的响应曲线。
根据实验数据和曲线图，我们可以得出以下结论：1. 充电过程：当输入信号为正脉冲时，电容器开始充电。
在电容器充电过程中，电压逐渐增加，直到达到输入信号的幅度。
充电过程的时间常数由RC决定，即RC越大，充电时间越长。
2. 放电过程：当输入信号为负脉冲或零信号时，电容器开始放电。
在电容器放电过程中，电压逐渐减小，直到达到零电压。
放电过程的时间常数同样由RC决定。
3. 频率响应：当输入信号的频率增大时，电路的响应速度也会增加。
三墩职业技术学院实验报告课程名称：电子电路设计实验指导老师：成绩：__________________实验名称：一阶RC电路的瞬态响应过程实验研究实验类型：探究类同组学生姓名：__一、实验目的二、实验任务与要求三、实验方案设计与实验参数计算（3.1 总体设计、3.2 各功能电路设计与计算、3.3完整的Array实验电路……）四、主要仪器设备五、实验步骤与过程六、实验调试、实验数据记录七、实验结果和分析处理八、讨论、心得一、实验目的1、熟悉一阶RC电路的零状态响应、零输入响应过程。
2、研究一阶RC电路在零输入、阶跃激励情况下，响应的基本规律和特点。
3、学习用示波器观察分析RC电路的响应。
4、从响应曲线中求RC电路的时间常数。
二、实验理论基础1、一阶RC电路的零输入响应（放电过程）零输入响应：电路在无激励情况下，由储能元件的初始状态引起的响应，即电路初始状态不为零，输入为零所引起的电路响应。
（实际上是电容器C 的初始电压经电阻R 放电过程。
）在图1中，先让开关K 合于位置a ，使电容C 的初始电压值0)0(U u c =-，再将开关K 转到位置b 。
电容器开始放电，放电方程是可以得出电容器上的电压和电流随时间变化的规律：式中τ=RC 为时间常数，其物理意义是衰减到1/e （36.8%）)0(u c 所需要的时间，反映了电路过渡过程的快慢程度。
τ越大，暂态响应所持续的时间越长，即过渡过程的时间越长；图1)0(0≥=+t dtdu RCu CC )0()0()(0≥-=-=---t e RU Reu t i tRCt C C τ)(u t C )0()0()(0≥==---t eU eu t u tRCt C C τ)(u t C反之，τ越小，过渡过程的时间越短。
时间常数可以通过相应的衰减曲线来反应，如图2。
由于经过5τ时间后，已经衰减到初态的1%以下，可以认为经过5τ时间，电容已经放电完毕。
图22、一阶RC 电路的零状态响应（充电过程）所谓零状态响应是指初始状态为零，而输入不为零所产生的电路响应。

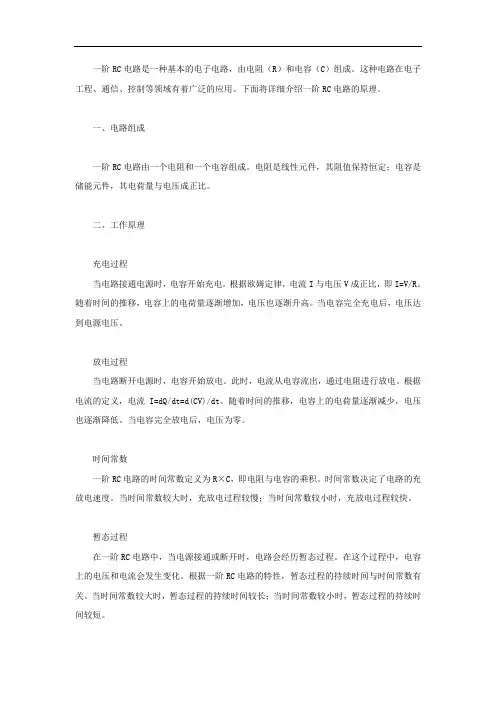

一阶RC电路是一种基本的电子电路，由电阻（R）和电容（C）组成。
这种电路在电子工程、通信、控制等领域有着广泛的应用。
下面将详细介绍一阶RC电路的原理。
一、电路组成一阶RC电路由一个电阻和一个电容组成。
电阻是线性元件，其阻值保持恒定；电容是储能元件，其电荷量与电压成正比。
二、工作原理充电过程当电路接通电源时，电容开始充电。
根据欧姆定律，电流I与电压V成正比，即I=V/R。
随着时间的推移，电容上的电荷量逐渐增加，电压也逐渐升高。
当电容完全充电后，电压达到电源电压。
放电过程当电路断开电源时，电容开始放电。
此时，电流从电容流出，通过电阻进行放电。
根据电流的定义，电流I=dQ/dt=d(CV)/dt。
随着时间的推移，电容上的电荷量逐渐减少，电压也逐渐降低。
当电容完全放电后，电压为零。
时间常数一阶RC电路的时间常数定义为R×C，即电阻与电容的乘积。
时间常数决定了电路的充放电速度。
当时间常数较大时，充放电过程较慢；当时间常数较小时，充放电过程较快。
暂态过程在一阶RC电路中，当电源接通或断开时，电路会经历暂态过程。
在这个过程中，电容上的电压和电流会发生变化。
根据一阶RC电路的特性，暂态过程的持续时间与时间常数有关。
当时间常数较大时，暂态过程的持续时间较长；当时间常数较小时，暂态过程的持续时间较短。
稳态过程在一阶RC电路中，当暂态过程结束后，电路会进入稳态过程。
在这个过程中，电容上的电压和电流保持恒定。
根据一阶RC电路的特性，稳态过程的电压和电流与电源电压和电阻有关。
三、应用领域一阶RC电路在电子工程、通信、控制等领域有着广泛的应用。
例如，在滤波器、振荡器、定时器等电路中，一阶RC电路可以起到关键的作用。
此外，一阶RC电路还可以用于模拟电路中的暂态过程和稳态过程，为模拟电路的分析和设计提供重要的理论支持。
总之，一阶RC电路是一种基本的电子电路，其工作原理和应用领域广泛。
通过深入了解一阶RC电路的原理和应用，我们可以更好地掌握电子工程的基本知识，为实际应用提供有力的支持。
一阶rc电路实验报告
本实验旨在探究一阶RC电路的基本特性，分析RC电路的充放电过程及其对电压波形的影响。
实验器材：
数字万用表、示波器、电源、电阻、电容、导线等。
实验原理：
一阶RC电路是由一个电容和一个电阻串联组成的电路，其特点是在输入信号发生变化时，电容器会在电路中积累电荷，电荷的积累会影响电压的变化，从而影响电路的响应时间和响应特性。
实验步骤：
1. 将电路按照图示连接，电源设置为5V直流电压。
2. 分别测量R=10kΩ和R=100kΩ时电路中的电压，并记录数据。
3. 分别调整电容C的值，观察电路对不同频率的信号的响应，记录数据。
4. 将示波器接入电路中，观察电路对不同频率的信号的响应，并记录波形。
实验结果：
1. 当电路中电阻的值不同时，电路中的电压变化情况也不同，电压变化越慢，电阻越大。
2. 当电容的值增大时，电路对低频信号的响应越慢，对高频信号的响应越快。
3. 当示波器接入电路中时，可以通过观察波形来分析电路的响
应特性，波形的形状与频率有关。
实验结论：
通过本次实验，我们了解到了一阶RC电路的基本特性，掌握了如何分析RC电路的充放电过程及其对电压波形的影响。
实验结果表明，电路中电阻的值越大，电路对信号的响应越慢；电容的值越大，电路对低频信号的响应越慢，对高频信号的响应越快。
同时，通过观察波形可以分析电路的响应特性，这对于电路的设计和优化具有重要的参考价值。

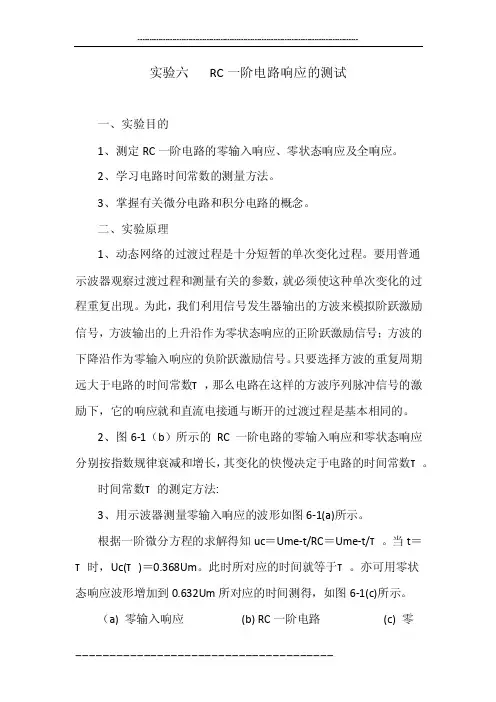

实验六RC一阶电路响应的测试一、实验目的1、测定RC一阶电路的零输入响应、零状态响应及全响应。
2、学习电路时间常数的测量方法。
3、掌握有关微分电路和积分电路的概念。
二、实验原理1、动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，方波输出的上升沿作为零状态响应的正阶跃激励信号；方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2、图6-1（b）所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
时间常数τ的测定方法:3、用示波器测量零输入响应的波形如图6-1(a)所示。
根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。
当t＝τ时，Uc(τ)＝0.368Um。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632Um所对应的时间测得，如图6-1(c)所示。
（a) 零输入响应(b) RC一阶电路(c) 零状态响应图6-14、微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的RC串联电路，在方波序列脉冲的重复激励下，当满足τ＝RC<<T/2时（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，则该电路就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图6-2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
(a)微分电路(b) 积分电路图6-2若将图6-2(a)中的R与C位置调换一下，如图6-2(b)所示，由C 两端的电压作为响应输出，且当电路的参数满足τ＝RC>>T/2，则该RC电路称为积分电路。
一阶rc电路的过渡过程实验报告实验一：一阶RC电路的理论分析一阶RC电路是一种常见的模拟电路。
它由一个电阻器和一个电容器组成。
在这个电路中，电容器表现出一种电学性质，称为电容。
当电容的电压发生变化时，它可以在电路中存储或释放电荷。
我们可以通过理论分析来研究一阶RC电路的特性。
在这个过程中，我们需要了解电阻、电容和电压的基本知识，以及欧姆定律、电流定律、基尔霍夫电压定律和基尔霍夫电流定律等电路理论方面的基本知识。
我们可以使用一些基本电路方程来描述一阶RC电路的行为。
这些方程包括欧姆定律、电容电压关系和基尔霍夫电压定律。
我们可以通过这些方程来解决电路中的电压和电流，进而得到一阶RC电路的特性。
欧姆定律(V = IR)是电路中最基本的方程之一。
它描述了电路中的电压、电流和电阻之间的关系。
如果我们知道电路中的电压和电阻，我们可以使用欧姆定律来计算电流。
对于一阶RC电路，我们可以使用欧姆定律来计算电阻的电流。
在这个电路中，电流的值是由电压和电阻的值决定的。
我们可以使用公式I = V/R来计算电流。
另一个重要的方程是电容电压关系(Q = CV)。
这个方程描述了电容器在电路中储存和释放电荷的能力。
如果我们知道电容的容量和电荷的电压，我们就可以通过电容电压关系来计算电荷的数量。
在一阶RC电路中，电容的电压随时间的变化可以使用基尔霍夫电压定律来描述。
基尔霍夫电压定律表示，在一个电路中，电压沿电路中的任何路径保持总和等于零。
这个定律是基于电压的守恒原理。
实验二：一阶RC电路的电路图一阶RC电路的电路图如下所示：电路图中包括一个电容、一个电阻和一个电源。
在这个电路中，电源提供一个不变的电压，而电容器和电阻器被连接在一起。
实验三：一阶RC电路的过渡过程实验步骤1. 准备实验设备和材料，并将电路连接起来。
2. 将一个始末电容器连接到电路中。
3. 调整电容器的值，以便于实验。
4. 开始实验。
将电源连接到电路上，并进行实验过渡过程。

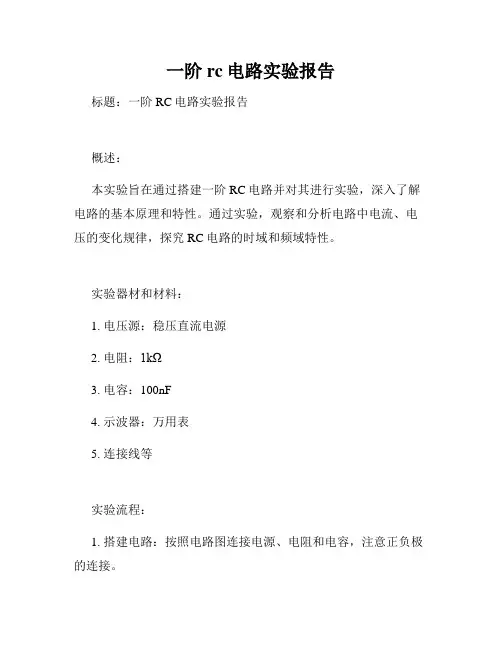

一阶rc电路实验报告标题：一阶RC电路实验报告概述：本实验旨在通过搭建一阶RC电路并对其进行实验，深入了解电路的基本原理和特性。
通过实验，观察和分析电路中电流、电压的变化规律，探究RC电路的时域和频域特性。
实验器材和材料：1. 电压源：稳压直流电源2. 电阻：1kΩ3. 电容：100nF4. 示波器：万用表5. 连接线等实验流程：1. 搭建电路：按照电路图连接电源、电阻和电容，注意正负极的连接。
2. 测量电压：使用示波器，依次测量并记录电压源电压、电容两端电压以及电阻两端电压。
3. 测量电流：使用万用表，测量并记录电路中的电流值。
4. 观察数据：将实测数据整理成表格或图像，通过观察和分析，得出电流和电压随时间变化的规律。
5. 测试频率响应：改变电源频率，分别测量并记录不同频率下的电压值，研究电路的频域特性。
实验结果：1. 时域特性：通过示波器观察得到的电压波形图，可以清晰地看到电容两端的电压随时间的指数下降，形成充放电过程。
2. 频域特性：通过改变电源频率并测量电压值，得到电压-频率的响应曲线。
观察到，在低频时，电容器对交流信号的阻抗较大，限制了电流的流动；而在高频时，电容器对交流信号的阻抗较小，电流更容易通过。
实验分析：1. 时域特性分析：由电容的电压随时间指数下降的特性可知，当电容开始充电时，电流经过电阻的阻塞，电压上升较慢，而当电容器充满电后，电阻将充分放行，电流几乎流过电容而不经过电阻，电压迅速下降至零。
这反映了电容在电路中的存储和释放电荷的特性。
2. 频域特性分析：电容器的阻抗随频率变化而变化，频率越高，电阻越小，电容的影响越小。
这是因为在高频下，电容器内部的电导效应变得更加显著，电流更容易通过。
这一特性广泛应用于滤波、耦合和频率选择电路等领域。
实验应用：1. 一阶RC电路在滤波中的应用：利用电容器对高频信号的阻隔特性，可以设计出低通RC滤波电路，将高频信号滤除，保留低频信号。
相应地，高通RC滤波电路则可将低频信号滤除，保留高频信号。
一阶RC电路频率特性的研究实验报告实验名称：一阶RC电路频率特性的研究实验摘要：本实验旨在研究一阶RC电路的频率特性。
通过实验测量电路在不同频率下的电压响应，探究电路的传输函数和频率响应特性，并验证理论模型的正确性。
实验使用了RC电路，以及信号发生器、示波器等设备进行实验操作。
实验结果表明，一阶RC电路在低频情况下近似于低通滤波器，对高频信号有较强的衰减作用；在高频情况下，电路则近似于高通滤波器，对低频信号有较强的衰减作用。
实验结果与理论推论相符合，验证了一阶RC电路频率特性的正确性。
关键词：一阶RC电路；频率特性；传输函数；低通滤波器；高通滤波器1.引言一阶RC电路是基础的电路元件，在电子电路中的应用广泛。
它可以用作滤波器、积分器、微分器等。
其中，对于滤波器来说，了解电路的频率特性是至关重要的。
本实验旨在通过测量一阶RC电路在不同频率下的电压响应，研究电路的传输函数和频率响应特性，验证理论模型的正确性。
2.实验原理2.1一阶RC电路H(jω) = Vout(jω)/Vin(jω) = 1/(1+jωRC)其中，Vin(jω)和Vout(jω)分别表示输入和输出的复数信号，ω为信号的角频率。
2.2频率响应特性由传输函数可以得到一阶RC电路的频率响应特性。
当频率趋近于0时，传输函数趋近于1，说明低频信号通过电路时几乎不会受到衰减；而当频率趋近于无穷大时，传输函数趋近于0，说明高频信号通过电路时会受到较大程度的衰减。
3.实验步骤3.1搭建电路3.2测量电压响应调节信号发生器的频率，在频率范围内逐步增大，同时记录输出电压的幅值和相位。
4.实验结果与分析4.1在低频情况下，电路近似于低通滤波器。
随着频率的增加，电路的传输函数逐渐接近1，说明低频信号通过电路时几乎不受衰减。
4.2在高频情况下，电路近似于高通滤波器。
随着频率的增加，电路的传输函数逐渐趋近于0，说明高频信号通过电路时会受到较大的衰减。
5.结论本实验研究了一阶RC电路的频率特性。
实验六——正弦波振荡器发生器实验报告一，实验目的（1）学习运算放大器在对信号处理，变换和产生等方面的应用，为综合应用奠定基础。
（2）学习用集成运算放大器组成波形发生器的工作原理。
二，实验原理波形的产生是集成运算放大器的非线性应用之一。
常见的波形发生器有正弦波发生器、方波发生器、三角波发生器和锯齿波发生器，每一种波形的产生方法都不是唯一的。
RC正弦波振荡器。
RC桥式震荡电路由两部分组成，即放大电路和选频网络。
电路如图所示，选频网络由R,C元件组成，一般用来产生1Hz~1MHz的低频信号，在放大电路中引入正反馈时，会产生自激，从而产生持续振荡，由直流电变为交流电。
若图中R1=R2=R，C1=C2=C，则电路的振荡频率为f0=1/2πRC。
为使电路起振要求电压放大倍数Av满足Av=1+（RP+R4）/R3>3→Rp+R4>2R3。
三，实验内容（1）用示波器观察Vo、Vc处的波形，记录波形并比较他们之间的相位关系。
（2）用示波器测量Vo，Vc处波形的幅值和频率（3）调节可变电阻Rp，用示波器观察输出电压Vp的变化情况。
（4）当T1=T2时，测量电阻Rp的大小，将理论值与实测值进行比较。
四，实验器材（1）双路直流稳压电源一台（2）函数信号发生器一台（3）示波器一台（4）万用表一台（5）集成运算放大器两片（6）电阻，电容，二极管，稳压管若干。
（7）模拟电路试验箱一台。
五，实验步骤RC正弦波振荡器。
1）按图示连接号电路，检查无误后，接通±12V直流电源。
2）用示波器观察有无正弦波输出。
3）调节可变电阻Rp，使输出波形从无到有直至失真，绘制输出波形Vo，记录临界起振、正弦波输出及出现失真情况下的Rp值。
4）调节可变电阻Rp，分别测量以上三种情况下，输出电压vo和反馈电压vf的值并将结果记录到表3.4.2中，分析负反馈强弱对起振条件和输出波形的影响。
5）测量当R1=R2=10kΩ，C1=C2=0.01μF和R1=R2=10kΩ，C1=C2=0.02μF 两种情况下。
一阶rc电路实验报告一阶RC电路实验报告。
实验目的，通过实验，掌握一阶RC电路的基本特性，了解电容充放电过程的规律。
实验仪器和设备，示波器、信号发生器、电阻、电容、万用表、直流电源等。
实验原理，一阶RC电路由电阻和电容串联而成，当电路接通直流电源后，电容开始充电，电压逐渐上升，直至与电源电压相等；当电路断开电源后，电容开始放电，电压逐渐下降，直至与电源电压相等。
实验步骤：1. 搭建一阶RC电路，连接示波器和信号发生器；2. 调节信号发生器输出正弦波信号，观察示波器上的波形；3. 改变信号频率，观察波形变化；4. 测量电阻、电容的数值，并计算RC时间常数；5. 探究电容充放电过程的规律。
实验数据记录与分析：1. 测量电阻R=1kΩ，电容C=1μF，计算得到RC时间常数τ=RC=1ms；2. 当信号频率为100Hz时，示波器上观察到电压逐渐上升的充电波形；3. 当信号频率为1kHz时，示波器上观察到电压逐渐下降的放电波形；4. 改变信号频率，波形变化规律与RC时间常数有关；5. 通过实验数据分析，验证了电容充放电过程的规律。
实验结论：通过本次实验，我们深入了解了一阶RC电路的基本特性，掌握了电容充放电过程的规律。
实验数据验证了电容充放电过程与RC时间常数的关系，进一步加深了我们对电路的理解。
实验中，我们还发现了信号频率对电容充放电波形的影响，进一步验证了实验原理。
通过这次实验，我们不仅提高了实验操作能力，还加深了对电路原理的理解，为今后的学习打下了坚实的基础。
总结：一阶RC电路实验是电路课程中的重要实践环节，通过实验，我们不仅学到了理论知识，还提高了实验操作能力。
在今后的学习中，我们将继续深入探究电路原理，不断提高自己的实验技能，为将来的科研和工程实践做好充分准备。
通过这次实验，我们对电容充放电过程有了更深刻的认识，也对电路的基本特性有了更清晰的理解。
希望通过不断的实践和学习，我们能够成为真正的电路专家，为科学研究和工程技术做出更大的贡献。
一阶rc电路实验报告一阶RC电路实验报告实验目的：通过实验，了解一阶RC电路的基本原理和特性。
实验器材：电源、电阻、电容、万用表、示波器。
实验原理：一阶RC电路是由电阻和电容串联而成的电路。
当电路中加入直流电源时，电容会充电，电压逐渐增加；当电路中断电源时，电容会放电，电压逐渐减小。
通过实验可以观察到电容充放电的过程，了解电容对电路的影响。
实验步骤：1. 搭建一阶RC电路。
将电阻和电容串联，连接到电源和示波器上。
2. 调节电源输出电压，使电路中的电压逐渐增加。
3. 用示波器观察电容充电的过程。
记录电压随时间变化的波形。
4. 断开电源，观察电容放电的过程。
同样记录电压随时间变化的波形。
5. 测量电容充电和放电的时间常数。
实验结果：通过实验观察到了电容充电和放电的过程。
在充电过程中，电压逐渐增加，呈指数增长的趋势；在放电过程中，电压逐渐减小，同样呈指数减小的趋势。
测量得到电容充电和放电的时间常数分别为τ1和τ2。
实验分析：根据实验结果，可以得出以下结论：1. 一阶RC电路的充放电过程符合指数增长和指数减小的规律。
2. 电容充放电的时间常数τ与电阻R和电容C的数值有关，满足τ=RC的关系。
3. 电容充放电的时间常数τ决定了电路的响应速度，τ越小，响应速度越快。
结论：通过本次实验，我们深入了解了一阶RC电路的基本原理和特性，观察到了电容充放电的过程，并得到了电容充放电的时间常数。
这些实验结果对于我们进一步学习和应用电路理论具有重要的意义。
实验总结：本次实验通过搭建一阶RC电路，观察了电容充放电的过程，得到了电容充放电的时间常数，并对实验结果进行了分析和总结。
通过实验，我们对一阶RC电路有了更深入的理解，为今后的学习和实践奠定了基础。
一阶rc电路的研究实验报告一阶RC电路的研究实验报告引言：电路是电子学中最基础的研究对象之一。
而一阶RC电路是电子学中最简单的电路之一，也是初学者常常接触到的电路之一。
本实验旨在通过对一阶RC电路的研究，探究其特性和性能。
实验目的：1. 研究一阶RC电路的充放电过程；2. 探究电容和电阻对一阶RC电路性能的影响；3. 分析一阶RC电路的频率响应。
实验器材：1. 直流电源；2. 电阻箱；3. 电容；4. 示波器；5. 万用表；6. 连接线。
实验步骤：1. 搭建一阶RC电路：将电容和电阻按照实验电路图连接起来，确保电路连接正确无误。
2. 充电过程观察：将电源接通，记录电容器电压随时间的变化情况。
通过示波器观察电压波形，并记录相关数据。
3. 放电过程观察：断开电源，记录电容器电压随时间的变化情况。
通过示波器观察电压波形，并记录相关数据。
4. 改变电阻值：将电阻箱的阻值调整为不同数值，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。
5. 改变电容值：更换电容器，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。
6. 频率响应分析：将示波器连接到电阻上，通过改变输入信号频率，观察输出电压随频率的变化情况，并记录相关数据。
实验结果与分析：1. 充电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出充电过程呈指数衰减趋势。
随着时间的增加，电容器电压逐渐接近电源电压。
2. 放电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出放电过程也呈指数衰减趋势。
随着时间的增加，电容器电压逐渐趋近于零。
3. 改变电阻值：根据实验数据绘制不同电阻值下电容器电压随时间的变化曲线，可以观察到电阻值的变化对充放电过程的时间常数有影响。
电阻值增大时，充放电过程的时间常数增大，电容器充放电速度变慢。
4. 改变电容值：根据实验数据绘制不同电容值下电容器电压随时间的变化曲线，可以观察到电容值的变化对充放电过程的时间常数也有影响。
实验六 RC 一阶电路的响应及其应用一、实验目的1. 学习用示波器和信号发生器研究一阶电路暂态相应的方法。
2. 学习从不同的RC 一阶电路响应波形上读取时间常数τ。
3. 正确区分响应波形中的零输入响应和零状态响应。
4. 研究RC 微分电路和积分电路。
二．预习要求1. 复习一阶RC 电路阶跃响应的基本概念。
2. 叙述本次实验中实验常数RC =τ对响应波形的影响。
3. 复习示波器和信号发生器的基本使用方法。
4. 列出双踪示波器测量电信号任意两点间时间间隔的操作步骤及注意事项。
三、实验原理为了能用示波器观察阶跃信号作用与一阶电路的过渡过程，就要求电路周期性的重复过渡过程。
为此，采用给RC 电路加周期方波信号激励的方法实现。
一般认为过渡过程在4τ~5τ时间内结束。
因此方波信号周期T 应大于10倍的电路时间常数τ，即τ10≥T 。
1、如图6.1电路。
C R R )(10+=τ，当脉冲宽度τ521≥=/T T 时，电容上的电压响应为).()/()())().()/()()()(/)/(/262162012T t T V eV t V T t V e V t V t t s c t s c <≤⨯=<≤-=---ττ图6-1 RC 一阶电路 图6-2 τ10≥T波形如图6-2（b ）。
电阻上的电压响应为).()/()()/()().()/()()/()(/)/(/46236202101101T t T V eR R R V t V T t V eR R R V t V t t s r t s r <≤+⨯-=<≤+⨯=---ττ由式（6.1）可知，当τ=t 时，s c V V 6330.=；由式（6.2）可知，当τ+=2/T t 时,s c V V 3670.=；由式（6.3）可知，当τ=t 时，)/(.1013670R R R V V s +⨯=τ。
即（1） 电容充电经过一个τ的时间，电容上所充的电压为电源电压的63.3%。
