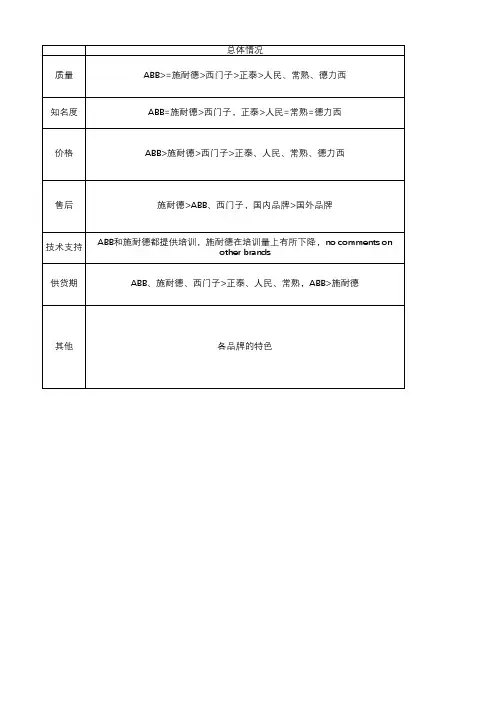

施耐德与各品牌低压柜柜形比较分析解析

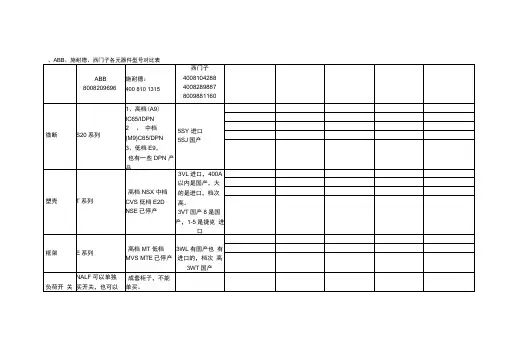

二、A B B塑壳T系列的特点应用领域广ABB Tmax塑壳断路器除了可用于常规的工业、建筑领域，亦可用于如煤矿、铁路隧道、太阳能、港口等特殊应用领域。

体积小巧Tmax塑壳断路器具有比市场上同类产品都高的性能尺寸比，可为用户提供更多的空间来进行电缆布线。

TmaxT2为同类产品中体积最小的电子式塑壳断路器，额定电流从4A开始，过载和短路电流曲线亦可精确整定。

适用于长距离配电的短路保护TmaxT4-T5塑壳断路器在690V的电压下，依然可以达到80kA的分断能力。

电子脱扣器短路保护电流值，可在1—12倍额定电流区间内连续可调，并确保不同类型负载长距离配电的短路保护。

RC漏电和接地保护Tmax一体化的RC漏电和接地保护功能，解决了诊断远端单相对地短路故障和小电流不脱扣的问题，具有一体化安装方式、体积紧凑、零序互感器内置、安装简便、测量精准等特点。

一体化无缝连接保护电动机可选用Tmax PR221MP / PR222MP + A 接触器，改变了传统的使用断路器+ 接触器+ 热继电器的模式，实现了断路器和接触器一体化无缝连接，无需接继电器就可实现过载保护，省却电缆布线步骤，节省安装时间。

提供起动电流时间整定、相不平衡、触头热记忆等功能三、ABB框架E系列的特点性能优异，体积紧凑Emax框架断路器秉承ABB产品一贯的优良传统，性能卓越、外形更紧凑，节约了开关柜的空间。

断路器采用模块化的设计，安装更方便。

全系列采用相同的高度及深度，更容易在低压开关柜上整合，大幅度减少了安装的尺寸。

Emax 空气断路器全钢结构设计，外壳采用特殊聚酯材料，耐腐蚀、隔热、绝缘能力强且具备很高的阻燃特性，即使在火焰中也不易燃烧，有效的防止了电气火灾的进一步扩散。

限流型开关选用多重分断和独特灭弧室设计等限流技术，提高了断路器的极限分断能力，减少了短路发生时电网的允通能量，可大幅度地降低预期故障电流的峰值，降低电动应力和热应力，减少电缆及母排的尺寸规格。

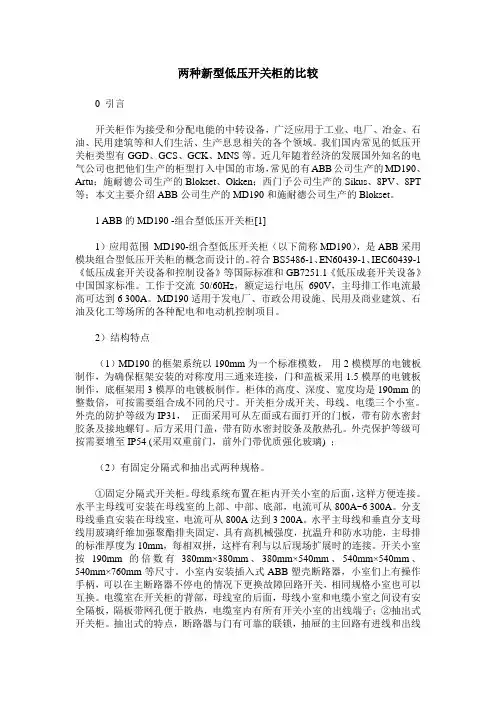

两种新型低压开关柜的比较0 引言开关柜作为接受和分配电能的中转设备，广泛应用于工业、电厂、冶金、石油、民用建筑等和人们生活、生产息息相关的各个领域。

我们国内常见的低压开关柜类型有GGD、GCS、GCK、MNS等。

近几年随着经济的发展国外知名的电气公司也把他们生产的柜型打入中国的市场，常见的有ABB公司生产的MD190、Artu；施耐德公司生产的Blokset、Okken；西门子公司生产的Sikus、8PV、8PT 等；本文主要介绍ABB公司生产的MD190和施耐德公司生产的Blokset。

1 ABB的MD190 -组合型低压开关柜[1]1）应用范围MD190-组合型低压开关柜（以下简称MD190），是ABB采用模块组合型低压开关柜的概念而设计的。

符合BS5486-1、EN60439-1、IEC60439-1《低压成套开关设备和控制设备》等国际标准和GB7251.1《低压成套开关设备》中国国家标准。

工作于交流50/60Hz，额定运行电压690V，主母排工作电流最高可达到6 300A。

MD190适用于发电厂、市政公用设施、民用及商业建筑、石油及化工等场所的各种配电和电动机控制项目。

2）结构特点（1）MD190的框架系统以190mm为一个标准模数，用2模模厚的电镀板制作，为确保框架安装的对称度用三通来连接，门和盖板采用1.5模厚的电镀板制作，底框架用3模厚的电镀板制作。

柜体的高度、深度、宽度均是190mm的整数倍，可按需要组合成不同的尺寸。

开关柜分成开关、母线、电缆三个小室。

外壳的防护等级为IP31，正面采用可从左面或右面打开的门板，带有防水密封胶条及接地螺钉。

后方采用门盖，带有防水密封胶条及散热孔。

外壳保护等级可按需要增至IP54 (采用双重前门，前外门带优质强化玻璃) ；（2）有固定分隔式和抽出式两种规格。

①固定分隔式开关柜。

母线系统布置在柜内开关小室的后面，这样方便连接。

水平主母线可安装在母线室的上部、中部、底部，电流可从800A~6 300A。

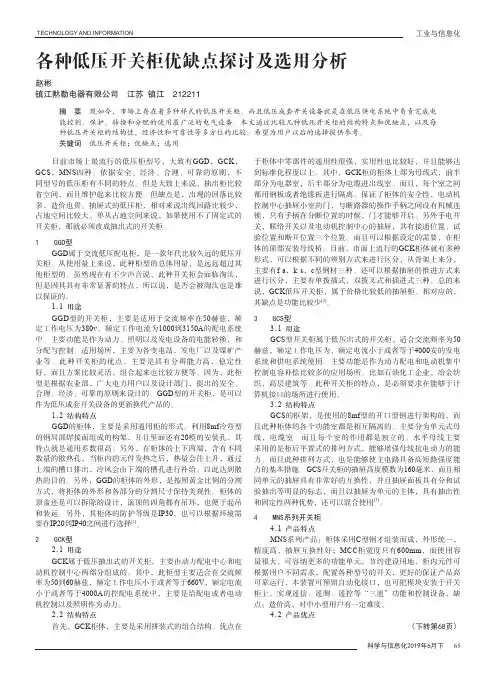

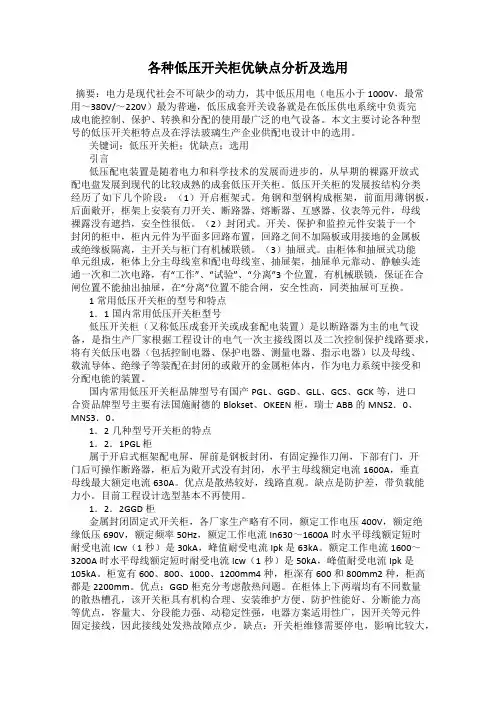

TECHNOLOGY AND INFORMATION工业与信息化科学与信息化2019年6月下 65各种低压开关柜优缺点探讨及选用分析赵彬镇江黙勒电器有限公司 江苏 镇江 212211摘 要 现如今，市场上存在着多种样式的低压开关柜。

而且低压成套开关设备就是在低压供电系统中负责完成电能控制、保护、转换和分配的使用最广泛的电气设备。

本文通过比较几种低压开关柜的结构特点和优缺点，以及每种低压开关柜的结构性，经济性和可靠性等多方位的比较。

希望为用户以后的选择提供参考。

关键词 低压开关柜；优缺点；选用目前市场上最流行的低压柜型号，大致有GGD ，GCK ，GCS ，MNS 四种。

依据安全、经济、合理、可靠的原则，不同型号的低压柜有不同的特点。

但是大致上来说，抽出柜比较省空间，而且维护起来比较方便。

但缺点是，出现的回落比较多，造价也贵。

抽屉式的低压柜，相对来说出线回路比较少，占地空间比较大。

单从占地空间来说，如果使用不了固定式的开关柜，那就必须改成抽出式的开关柜。

1 GGD型GGD 属于交流低压配电柜，是一款年代比较久远的低压开关柜。

从使用量上来说，此种柜型的总体用量，是远远超过其他柜型的。

虽然现在有不少声音说，此种开关柜会面临淘汰，但是因其具有非常显著的特点，所以说，是否会被淘汰也是难以保证的。

1.1 用途GGD 型的开关柜，主要是适用于交流频率在50赫兹，额定工作电压为380v ，额定工作电流为1000到3150A 的配电系统中。

主要功能是作为动力、照明以及发电设备的电能转换，和分配与控制。

适用场所，主要为各变电站，发电厂以及煤矿产业等。

此种开关柜的优点，主要是具有分辨能力高，稳定性好，而且方案比较灵活，组合起来也比较方便等。

因为，此柜型是根据农业部，广大电力用户以及设计部门，提出的安全、合理、经济、可靠的原则来设计的。

GGD 型的开关柜，是可以作为低压成套开关设备的更新换代产品的。

1.2 结构特点GGD 的柜体，主要是采用通用柜的形式。

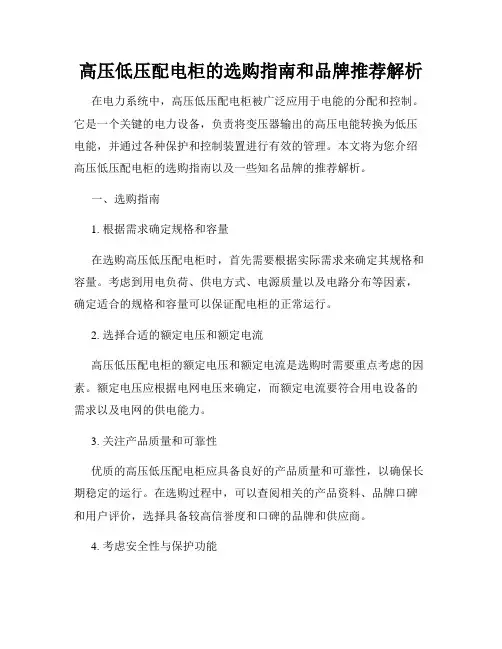

高压低压配电柜的选购指南和品牌推荐解析在电力系统中，高压低压配电柜被广泛应用于电能的分配和控制。

它是一个关键的电力设备，负责将变压器输出的高压电能转换为低压电能，并通过各种保护和控制装置进行有效的管理。

本文将为您介绍高压低压配电柜的选购指南以及一些知名品牌的推荐解析。

一、选购指南1. 根据需求确定规格和容量在选购高压低压配电柜时，首先需要根据实际需求来确定其规格和容量。

考虑到用电负荷、供电方式、电源质量以及电路分布等因素，确定适合的规格和容量可以保证配电柜的正常运行。

2. 选择合适的额定电压和额定电流高压低压配电柜的额定电压和额定电流是选购时需要重点考虑的因素。

额定电压应根据电网电压来确定，而额定电流要符合用电设备的需求以及电网的供电能力。

3. 关注产品质量和可靠性优质的高压低压配电柜应具备良好的产品质量和可靠性，以确保长期稳定的运行。

在选购过程中，可以查阅相关的产品资料、品牌口碑和用户评价，选择具备较高信誉度和口碑的品牌和供应商。

4. 考虑安全性与保护功能高压低压配电柜作为电力系统的重要组成部分，其安全性和保护功能至关重要。

在选购时，需要确保配电柜具备过载保护、短路保护、漏电保护等功能，以提供全面的电气安全保护。

5. 考虑维护和管理便捷性维护和管理高压低压配电柜也是选购时需要考虑的因素。

选择易于维护和管理的配电柜，可以大大减少操作和维护的难度，提高设备的可靠性和效率。

二、品牌推荐解析1. 西门子（Siemens）西门子是全球知名的电气设备生产商之一，其高压低压配电柜产品以其优质的品质和可靠性而闻名。

公司提供多种规格和容量的产品，满足不同用户的需求。

同时，西门子的配电柜还具备先进的保护和控制功能，可实现高效安全的电力分配和管理。

2. ABBABB是另一家享有盛誉的电气设备制造商，其高压低压配电柜产品广泛应用于各个领域。

ABB的配电柜以其高度的安全性、可靠性和灵活性而受到用户的青睐。

该品牌提供的产品种类齐全，适用于不同场景和应用。

低压柜在电气设备应用中的选型分析摘要：低压柜广泛应用于发电厂、化工、石油、纺织、冶金、高层建筑等行业，作为输电、配电及电能转换之用。

现介绍目前电气设备中低压柜的几种主要类型的特征和性能。

本文分析了低压柜在电气设备应用中的选型。

关键词：低压柜；电气设备应用；选型低压开关柜的设计是先有元件，后有开关柜，从而保证柜体同元件的完全匹配。

开关柜的结构形式可根据用户的需要，满足各种安装及接线方式的要求，其提供的常规解决方案不但能同需要完全匹配，而且还提供了更高的升级可能性。

1 OKKEN柜1.1 Okken低压开关柜涵盖了进线柜、母联柜和馈电柜，固定分隔式配电柜、抽屉式的电动机控制柜、电容器柜、变频器柜和软起动柜等柜型。

在方案上可以灵活组合。

如进线、馈电单元与固定分隔式配电柜可以混合安装；进线、馈电单元与抽屉式的电动机控制柜可以混合安装。

Okken开关柜的框架采用37.5 mm×37 mm的一次拉伸成形的异形封闭式立柱装配而成，抗冲击，刚度高。

虽然在立柱的尺寸及强度方面稍逊于8PV柜的85 mm×35 mm的开口立柱，但易于标准化大批量生产，可以大幅度提高质量，缩短供货周期，同时大大降低Okken开关柜柜体的加工成本。

Okken开关柜通过功能单元的区域划分，强化了开关柜整体的强度。

柜内结构严格区分为主元器件隔室、主母线隔室、电缆隔室和二次元器件隔室，各隔室之间采用金属隔板进行分隔，开关柜内部分隔类型可至分隔形式4b。

在开关柜的安装密度方面，抽屉式的电动机控制柜配电母线载流量最高为2 100 A，能更大限度地增加单柜的容量，单柜可安装48个15 kW电动机回路或24个250 A以下的配电回路。

Okken开关柜设计紧凑，能有效提高设备空间的利用率，减少设备的投资和占用空间。

1.2 Okken开关柜的主母线安装在完全隔离的母线隔室中，母线由等截面积（10 mm×40 mm）的铜排组成，铜排的数量随额定电流、环境温度、外壳防护等级和海拔等因素而变化。

ACB断路器技术条件1)选用国际知名品牌，如ABB Emax，施耐德MT，西门子3WL等。

注意施耐德MTE品牌的价格很低，技术等级，脱扣能力能差）2)额定工作电压：≥690V AC ；额定绝缘电压：≥ 1000V AC，50Hz（但是施耐德MTE，只有其Ue＝440Vac）3)整定电流：按低压配电系统图规定4)额定极限短路分断能力（Icu）：按照Emax技术参数，并结合实际需求。

5)额定短时耐受电流能力（Icw）：≥42kA /1s（此处需要参考实际情况，结合Emax技术参数）6)固有分闸时间：≤30ms (注意此处不可以为25ms)7)固有合闸时间：≤80ms （参考Emax参数）8)额定运行短路分断能力(Ics):100%Icu （Emax满足）9)极数：参见系统图；断路器为单极模数化结构，整体为数个单极模块组成。

10)安装方式：抽出式11)操作方式：手动及电动12)操作机构形式：弹簧储能(手动及电动)13)额定操作电压：220V AC （视控制回路情况而定）14)开关操作频率：1次/1min15)寿命(不低于下列操作次数)：（以下参数参考Emax技术资料）操作显示功能：1)装有计数器，对操作次数记忆。

2)断路器开断及闭合状态的机械显示。

3)电动机储能状态的机械显示，可显示储能与否。

4)电动机储能，面板上按钮操作。

5)面板上装有机械跳闸按钮。

6)带有远距离释放装置。

7)抽出式断路器位置显示。

8)标配4对辅助触点。

（Emax标配4对辅助触头）9)主触头磨损指示器。

ACB断路器的控制单元1)采用电子微处理器脱扣器2)电子微处理器性能a)保护功能（以下参数皆为Emax参数）•过载保护（具有反时限长延时脱扣特性）：脱扣电流整定范围(0.4～1)×I n 可多点设定，脱扣延时时间可调节（3～144s）•选择性短路保护（具有反时限短延时脱扣特性）：脱扣电流整定范围(1～10)×I n可调节，脱扣时间可调节（0.05～0.8s）注：保护脱扣器为PR121是，脱口时间可调节（0.1～0.8s）•瞬时短路保护：瞬时脱扣电流可调（1.5～15）×I n•接地故障可调延时保护：脱扣电流可调，脱扣时间可调b)信号显示LED指示灯显示故障状态（过载、短路、接地等）并可手动复位并带有历史故障记录（最后20次）。

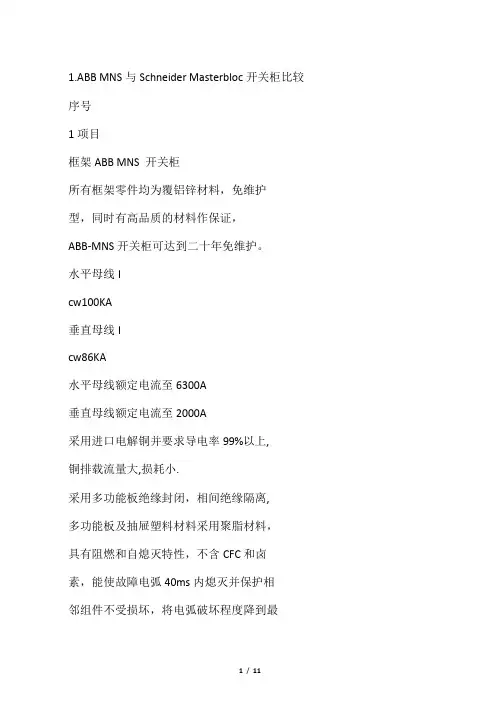

1.ABB MNS与Schneider Masterbloc开关柜比较二，施耐德的所谓国际化管理国名企施耐德上海仓库突发大火新华网上海12月7日电7日18时27分许，世界500强企业施耐德电气上海分公司的物流仓库着火，过火面积约5000平方米。

经过消防官兵近2个小时的扑救，仓库内明火已熄灭。

截至发稿时，尚无伤亡报告。

火灾发生地为上海市普陀区绥德路669号的施耐德电气(中国)投资有限公司上海分公司的物流仓库。

据消防部门透露，着火仓库系大跨度全钢结构建筑，总建筑面积为8000余平方米。

施耐德称存的均是民用产品，有关火灾原因正在进一步调查之中。

火灾发生后，上海119指挥中心迅速调集了30辆消防车200余名消防官兵赶往现场灭火。

火势于19时45分被控制，20时12分大火被扑灭，但依然可见浓烟。

目前，尚未收到火灾造成的人员伤亡报告。

评论：其实这个问题因从两个方面来分析：第一，施耐德这么大的工厂，他的消防报警系统绝对是经过当地消防主管部门验收！但是验收时那些验收官员是否也是走马观花了事？这个与政府不作为有关系，我认为在这件事情上，消防主管部门应当首先自查自检，自己工作是否到位！第二，施耐德处处以标榜自己是世界500强，绝对遵守中国法律，自己管理体系非常之完善，但是从这个事情可以看出来，他在中国的工厂首先管理就不完善。

按照制度，消防系统每年都必须进行年度检查，进行试验，如果他按照规范、按照自己的管理制度照章办了事的话，这把火还能烧得了这么大吗？以后碰见世界500强的时候，大家还是先掂量掂量之后再对他点头哈腰吧！三，ABB厦门原厂介绍厦门ABB低压电器设备有限公司成立于1994年8月，总投资12,400,000美元，由ABB 集团控股(100%)，从德国ABBSchaltanlagentechnikGmbH引进技术生产的MNS 低压开关柜。

我们的优势在于：优质的产品我公司是ABB集团在中国唯一的ABB-MNS低压开关柜生产基地，公司从德国ABB SchaltanlagentechnikGmbH引进世界先进技术，生产ABB集团最新技术的ABB-MNS低压开关柜。

我方采用MT开关和NS开关ABB采用Emax开关和S开关施耐德低压配电产品优势：框架开关————————————————1、操作更方便：控制单元具有中文菜单给用户的好处：方便用户使用，益于调整，可避免调整误差控制原因：MT独有的功能。

2、操作更安全：抽架具有三位置限位器给用户的好处：用户操作中精度定位，可准确确定开关位置控制原因：Emax，3WL均无法做到。

标书表述：应提供适当的可抽出导轨，以容易移动和插入断路器单元，提供限位器和指示器以精确定位在“接通”或“试验”位置，并提供机械闭锁机构以满足可靠安全的操作。

3、精度和稳定性更好：塑壳开关拥有全系列电子脱扣器，整定值48点可调能够提供更高精度和更稳定的保护，整定值调整精度高，能够为商业建筑提供更好的选择性以提高整个配网的可靠性和稳定性。

4、框架开关温度稳定性最高MT 垂直接线4000A以下 55度以下不许降容；而ABB E开关 2000A以上，50度就需要降容使用；温度稳定性远远差于施耐德开关，在遇到高温条件时易出现误动和损坏5、体积更优化：利于安装和散热MT N型开关体积最小，NS 80也是所有开关中体积最小的；可以有效增大配电柜内空气流通空间，更有利于散热和排湿，相对于ABB E开关体积减少40%左右。

6、安装使用方便：体积标准化，配件标准化MT产品体积只有三种，而Emax开关体积有六种；NS100－630尺寸只有两种，而S开关有六种体积。

施耐德比ABB体积标准化程度高，因此更适于安装和使用，同时备品备件如分合闸线圈、电操、控制单元、辅助触点等可替换通用，可大大减少备品备件的采购和库存。

7、可靠性更有保证：提供经实践验证的全选择性施耐德开关提供全选择性表格，保证在极限短路情况下仍可保证不会越级跳闸；而ABB无此优势，在遇到大短路电流情况下会失去选择性，可能导致整个配网崩溃8、真正的安全性——零飞弧施耐德开关灭弧罩采用独特专利技术，使塑壳和框架开关都能实现零飞弧，保证任何情况下都不会因分断电弧损害人身、设备；而ABB采用加高灭弧罩来避免飞弧，稳定性和可靠性都不如我方开关9、全系列保证Ics=100%Icu，最大程度降低用户故障停电时间MT全系列Ics=100%Icu，保证断路器在分断故障后能够立刻继续投入使用，最大限度缩小客户停电时间和故障恢复时间；E开关无法做到全系列Ics=100%Icu，其部分型号在遇到极限短路故障后只能保证分断，而无法保证分断后的继续使用，可能会造成用户事故停电后必须要更换开关，导致停电时间大幅延长甚至故障扩大；（Ics和Icu的优势：Icu指极限分断能力，是断路器能够成功分断的最大故障电流值；Ics指使用分断能力，是断路器能够成功分断同时必须保证能够持续使用的最大故障电流值；）10、独特灭弧结构设计，提高使用和维护安全性MT采用特殊的灭弧栅结构, 增加了弧电阻, 更有效的灭弧；六层金属过滤罩能收由电弧产生能量, 并使外溢气体去电离；在安装上保证了零飞弧；用户在使用中能够保证最高安全性，即使在操作和维护中遇到分断短路，也不会有危险电弧喷出灼伤人员E开关无此特殊结构设计，灭弧安全性差于MT开关，F开关必须要有飞弧距离，不能保证零飞弧；塑壳开关————————11、独特双旋转分断结构，能够大幅降低系统短路电流NS采用独特的双旋转分断结构，能够在短路产生瞬间切断短路电流，提高及低压配网运行寿命；同时，配合能量脱扣系统，提供在大短路电流下的全选择性表格，保证故障不会影响到临近和上级回路。

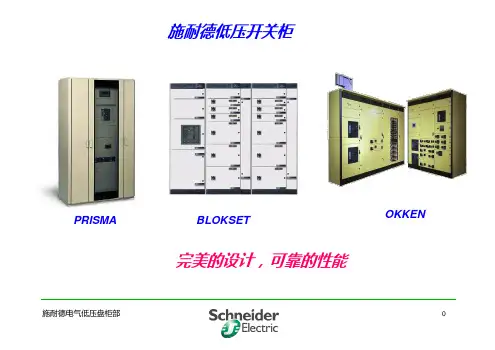

施耐德PRIMSA低压开关柜PPT美配合浑然天成Prism 高可靠性的低压ma压成套开关设备P i Prisma 系列:满美配合浑然天成适于从第三产业Prisma G /GX Prisma P 开关满足不同场合的各种需要业到工业领域的所有工作环境X 外壳: 630A, Icw 25 KA rms/1 sec.IP30~IP43关柜: 4000 A, Icw 85 kArms/1sec.IP20~IP54美配合浑然天成安全的 Prisma 全温升界限在各种配置下进行测试电介质性短路强度内部弧故障耐受符合IEC 4391保护电路电气间隙IEC 439.1EN 60 439.1BS 5436GB 7251机械操作保护等级Prisma 的所Prisma 功能的开关设备全型式试验(TTA)包括:限性质度路的连续性隙和爬电距离作级所有标准方案都通过了全型式试验能系统是真正的全型式试验功能系统Prisma P Prisma P 电美配合浑然天成额定绝缘电压100额定工作电压690冲击耐受电压12k水平母线400垂直母线400额定峰值耐受电流187额定短时耐受电流85k整体防护可选配，IP 2分隔类型1电气技术参数00VAC0VACkV00A00A7kAkA rms/1skA rms/1s20-30-31-54－2－3－4Prisma P Prisma P 框美配合浑然天成。

700宽主框架及扩展基本高度：2025宽度：700扩展宽度：300，650，850深度：400，600扩展深度：400，600 说明:框架结构本骨架扩展扩展部分可在基本骨架的右边或左边Prisma P Prisma P美配合浑然天成。

900宽主框架及扩展基本高度：2025宽度：900扩展宽度：300，650，850深度：400，600扩展深度：400，600说明: 框架结构本骨架扩展:扩展部分可在基本骨架的右边或左边Prisma Prisma 美配合浑然天成。
