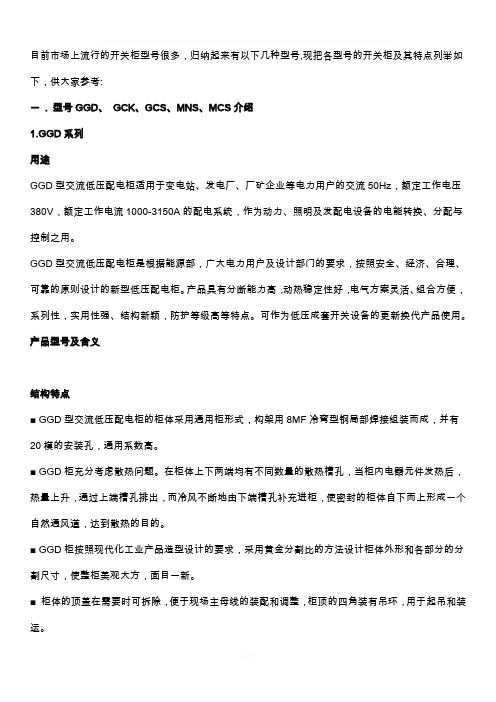

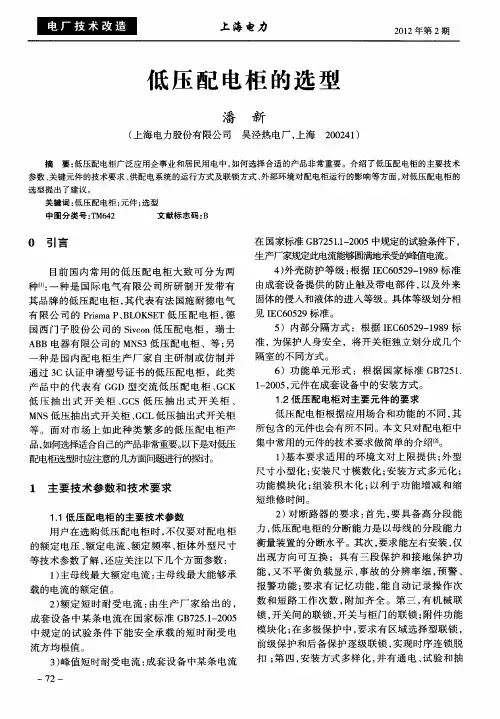

目前市场上流行的开关柜型号很多，归纳起来有以下几种型号,现把各型号的开关柜及其特点列举如下，供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍1.GGD系列用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
产品型号及含义结构特点■ GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级通常为IP30，用户也可根据环境的要求选择其它等级。
2.GCK系列产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)Hz、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合GB7251.12-2013《低压成套开关设备和控制设备》标准。
四川永祥股份有限公司低压控制柜选型技术表记录编号：日期：SK3000CMD190户户50Hz60Hz220V380V4000A 主≥≥660V～～～三三固TMY－2200mm1000mm米IP54常正天正施常正JDB正施正正鸥和施森施施正施菲2.5mm多5柜顶为水平主母线室，柜一侧面为垂直母线室，另一侧为电缆室，中间为功能单元室，后面为控制回路和端子排隔室。
柜架和外壳具有足够的强度和刚度，能承受所安装元件及短路时所产生的动、热稳定。
同时不因成套设备的吊装、运输等情况而影响设备的性能。
柜体钢板采用进口敷铝锌钢板，柜架采用型材并配有E=25㎜的安装孔。
外壳顶部将覆板遮盖，防止异物、水滴等落下而造成母线短路，同时投标商应合理设计在故障状态下的压力释放口。
柜架背面设置防止直接触及带电元件可拆卸门，门上有通风百叶窗。
柜体与柜体之间具有金属隔板，以防止事故扩大。
柜体地板采用非导磁钢板，并设有供电缆进出柜体的可拆卸孔，能防止爬行动物进入。
所有电气元件之间、电气元件同母排之间全部用螺栓连接，只有回路电流≤160A 时，塑壳断路器用插入式连接，其余任用螺栓连接。
每柜采用阻燃型高密度聚氨酯塑料功能板安装在主母线室与电器室之间，用于隔离开关元件因故障引起的飞弧，同时用聚氨酯板将垂直母线封闭以防止检修触电，上下层隔离室之间设有带格栅风孔的敷铝锌金属隔板以导热。
配电柜从底部进出电缆；柜底须设置有进出电缆固定的装置。
提供挂锁或其它保护装置以防止误操作或靠近设备。
在柜体正面门上提供联锁装置。
对于断路器单员在单元门的正面有一个手动操作手柄，手柄位置将表明断路器处于断开或合闸状态。
具有两个或两个以上的挂环用来把断路器锁住在断开位置。
断路器和门上的操作机构设计应合理，只有当断路器和操作机构在“断开”位置时才可以打开或关上门，还应提供一个解除装置，允许断路器闭合时也能将门打开。
带接触器控制回路的配电柜可以做成抽屉式，但与非抽屉式相比不得增加任何费用。
低压开关柜如何选择断路器选型总线型低压成套开关设备是采用标准的现场总线或其他数字通讯方式将具有通讯能力的元器件相互连接起来，通过控制器或上位机(主站)实现对现场设备、电网或其他控制器(从站)等的遥测、遥调、遥控、遥信中的部分或全部功能的低压成套开关设备。
随着电力工业的不断发展，对配电系统的数据量传输、远程控制、故障检修等提出了更高的要求，另一方面，国产智能化电器元件品种日益增多、功能日益完善、价格日趋合理，广大用户已开始逐渐接受，故研发和推广总线型低压成套开关设备的条件日趋成熟。
总线型低压成套开关设备适用于配电系统中作为电能分配、转换和电动机控制之用。
设备的各个部分均可配备具有通信功能的智能化元器件，元器件自身的性能直接影响设备的性能，优选智能化低压元器件，达到技术上先进和经济上合理是总线型低压成套开关设备设计的基本要求。
不同场合应选配不同性能的智能化元器件，以下就低压配电系统各功能回路针对智能化元器件的选择加以阐述：一、受电回路和母联回路作为低压配电系统的基础，应采用带通信功能的智能型框架式断路器(不考虑个别系统容量很小时应用塑壳断路器的情况),能轻松实现对回路的“四遥”，即遥测、遥调、遥控、遥信。
目前框架式断路器智能化已成主流，其内置的智能控制器集保护、报警、测量、维护、运行管理等功能一体，各类参数在线可调。
不同受电回路可选择相应的智能控制器，且每类智能控制器均有基本功能和可选功能，可满足选配。
缺点是市场上多数智能型框架式断路器采用保护和测量共用的内置式电流互感器，其精度有限，导致电力参数测量精度受到制约，一般只能达到1.0级甚至更低，那么在测量精度达0.5级及以上的场合则应另外配置测量用电流互感器和智能电力仪表而放弃断路器的测量功能，增加了一定的费用。
智能型断路器和仪表的各项参数均能被上位机读取，总体来说实现以下目标：运行操作全面可控;电能质量和设备数据透明化;停电、事故跳闸、故障原因可分析。
典型低压开关柜1.GGD型固定式适用发电厂、变电所、企业等，50Hz、380Ⅴ、额定电流至3150A、主变压器容量至2000kV·A配电系统中，作动力、照明及配电设备电能转换、分配与控制。
分断能力高，动热稳定性好，电气方案灵活、组合方便。
（1）结构特点通用柜体，零部件模数化设计，以20mm为模数的安装孔。
防护等级为IP20～IP40。
（2）电气性能其技术数据见下表。
①主电路方案。
有129个方案共298个规格。
主电路额定电流至3150A，适合至2000kVA配电变压器；有GGJ1型、GCTJ2型补偿柜，主电路方案有4个，共12个规格。
②辅助电路方案。
分供用电和发电厂方案，柜内有足够空间安装二次元件，专用的LMZ3D互感器，满足特殊用户继电保护需要。
③主母线。
额定电流不大于1500A时用铝母线，额定电流大于1500A 时用铜母线，母线搭接面搪锡处理。
④一次电器元件。
主开关选ME、DZ20、DW15等；专门HD13BX型和HS13BX型旋转操作式刀开关，满足GGD型独特结构需要；安装灵活。
2.GCK型抽屉式电动机控制中心用抽出式封闭开关柜，有GCK、GCK1、GCK1（1A）等型号，包括动力配电中心PC柜、电动机控制中心MCC柜和电容器补偿柜。
PC柜含进线柜、母联柜、馈电柜等。
它适合50/60Hz、额定工作电压380V、额定绝缘电压660V、额定工作电流至4000A电力系统中，作配电、动力、照明、无功功率补偿、电动机控制。
（1）结构①柜体。
功能抽屉间隔以20mm为模数，柜体分水平母线区、垂直母线区、电缆区和功能单元区等相互隔离，设备区内分别安装在各自元件；上部设置水平母线，同一柜体单元连在垂直母线。
②功能单元。
PC柜组件室高度1800mm，每柜可安装1或2台ME型抽出式断路器；MCC柜功能单元区总高度1800mm，抽屉高度300mm、450mm 和600mm；相同抽屉单元可互换；功能单元用金属隔板隔开；隔室活门随抽屉推进和拉出自动打开和封闭，隔室中不会触及柜子后部（母线区）的垂直母线；功能单元隔室门由主开操作机构对抽屉机械联锁，当主开关在合闸位置时，门打不开。

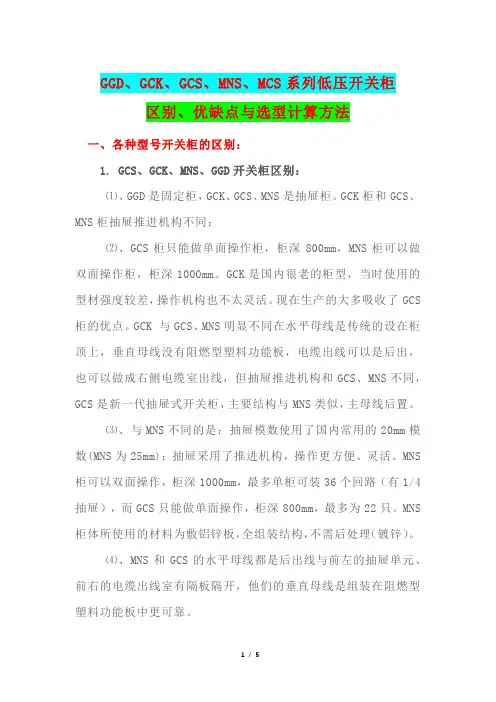

GGD、GCK、GCS、MNS、MCS系列低压开关柜区别、优缺点与选型计算方法一、各种型号开关柜的区别：1. GCS、GCK、MNS、GGD开关柜区别：⑴、GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同：⑵、GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
GCK是国内很老的柜型，当时使用的型材强度较差，操作机构也不太灵活。
现在生产的大多吸收了GCS 柜的优点。
GCK 与GCS、MNS明显不同在水平母线是传统的设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可以是后出，也可以做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，GCS是新一代抽屉式开关柜，主要结构与MNS类似，主母线后置。
⑶、与MNS不同的是：抽屉模数使用了国内常用的20mm模数(MNS为25mm)；抽屉采用了推进机构，操作更方便、灵活。
MNS 柜可以双面操作，柜深1000mm，最多单柜可装36个回路（有1/4抽屉），而GCS只能做单面操作，柜深800mm，最多为22只。
MNS 柜体所使用的材料为敷铝锌板，全组装结构，不需后处理（镀锌）。
⑷、MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。
⑸、在3C强制性认证试验样柜的要求:GCK最小抽屉单元模数，GCS最小抽屉单元1/2模数，MNS最小抽屉单元1/4模数。
⑹、模数：GCK最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS最小抽屉单元1/4模数。
⑺、母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。
而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。
1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。
E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。
3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。
E2N 12：R250，R400，R800，R1250。
E2N 16：R400，R800，R1600。
E2N 20：R800，R1250，R2000。
E3N 25：R1600，R2500。
E3N 32：R2000，R3200。
E4S 40：R2000，R4000。
2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。
2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。
短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。
